Разновидности насосного оборудования
Промышленность выпускает несколько разновидностей насосов для унитазов. Каждый из них имеет определенную область применения и особенности эксплуатации. Рассмотрим приборы более подробно.
Аппараты для холодных стоков
Предназначены для работы с жидкостями, температура которых не превышает 40С. Нужно иметь в виду, что некоторые элементы оборудования могут прийти в негодность от контакта с горячими стоками. Поэтому их ни в коем случае нельзя подключать к сливу ванны или душевой кабины. Различают две разновидности таких приборов. Одна из них предполагает наличие измельчителя, вторая – нет.
Первые могут использоваться как только для унитазов, так и для комбинированных подключений, в которые могут входить раковина, биде, унитаз и т.п. Вторые не могут использоваться для работы с унитазами. Мало того, при их использовании необходимо следить за стоками, чтобы крупные включения не попали в насос. Для монтажа устройств используются специальные переходные муфты, которые тоже чувствительны к высоким температурам.
Приборы для горячих стоков
Оборудование может нормально функционировать, перекачивая стоки, температура которых не превышает 90С. Впрочем, эта величина может варьироваться в зависимости от назначения и модели устройства. Ее следует уточнить в технической документации прибора. Такие насосы предназначены для работы с самыми разными бытовыми приборами. Те из них, что могут перекачивать не очень горячие жидкости, используются при подключении ванны или душевой кабины.
Более дорогостоящие приборы, выдерживающие температуры до 90С, могут работать со стиральной или посудомоечной машиной. Как и аппараты для холодных стоков, эти насосы могут быть с измельчителем или без него. Первый вариант используется для обустройства комплексного подключения унитаза, ванны, стиральной машины и т.д. Второй может применяться только в том случае, если в числе подключенных приборов нет унитаза.
Насосы с измельчителями для горячих стоков несколько отличаются от своих «холодных» аналогов. Их режущие части более прочные и предназначены для измельчения даже достаточно твердых и небольших по размеру включений. Конструктивные особенности этих приборов таковы, что не поддавшиеся разрезанию предметы оседают на дно сетки измельчителя и находятся там до ближайшей очистки устройства, совершенно не влияя при этом на его работу.
Устройства компактного типа
Для небольших по площади ванных и туалетных комнат идеально подходят измельчители для компактного унитаза. Эти устройства аналогичны стандартным насосам, отличаются от них лишь небольшими размерами. Ширина корпуса таких приборов редко превышает 12 см, что дает возможность установить его за декоративной панелью или в небольшой нише прямо на инсталляцию, на которой будет закрепляться унитаз.

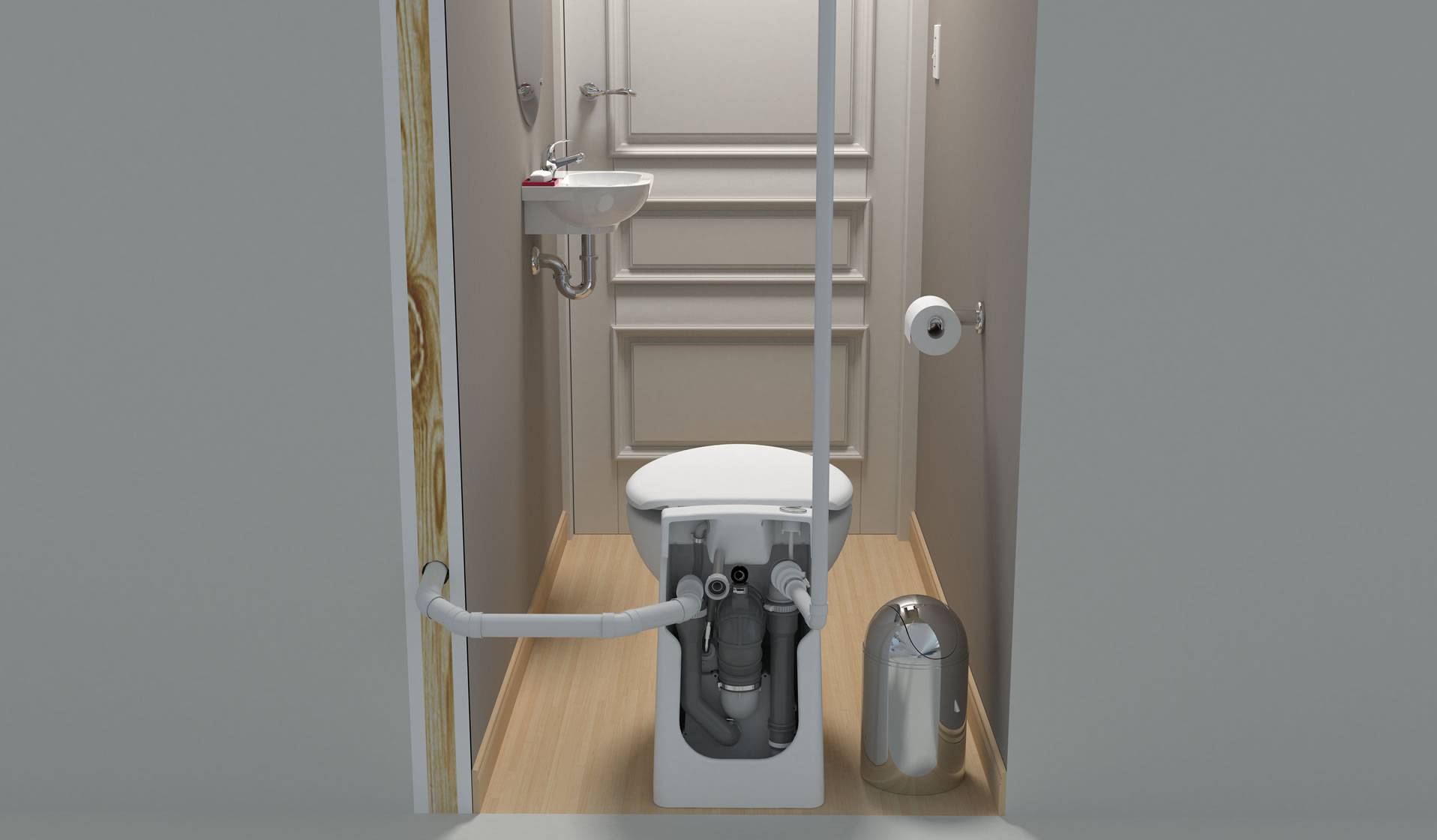

Унитаз со встроенным насосом: сантехническая новинка
Относительно недавно в продаже появилось необычное сантехническое оборудование, представляющее собой унитаз со встроенным измельчителем и насосом. Оборудование можно отличить от стандартных аналогов по внешнему виду – у него отсутствует сливной бачок. Эта деталь устройству попросту не нужна, поскольку унитаз подключается напрямую к водопроводу и при нажатии на кнопку слива вода подается прямо из магистрали.
В этот же момент активируется и измельчитель. Правда, для корректной работы устройства требуется определенный уровень давления в водопроводе. Минимальное значение – 1,7 атм. Оборудование оснащается дополнительными канализационными выводами, что позволяет подключить к нему еще несколько сантехнических приборов: раковину, биде, стиральную машину или ванну.
Унитаз с измельчителем имеет множество достоинств:
- Подключается напрямую к водопроводу.
- Встроенный механизм слива делает необязательным наличие привычного бачка.
- Эффективный отвод стоков до 30 м по горизонтальному направлению и до 3 м по вертикальному.
- Компактные размеры делают устройство идеальным для небольших помещений.
- Производительность прибора составляет 85 литров в минуту.
- Дополнительная изоляция позволяет оборудованию работать практически бесшумно.
- Сложное техническое обслуживание не требуется.
- Прибор более надежен и безопасен, чем стандартный унитаз с подключенным измельчителем.
- Полное соответствие российским и европейским санитарным нормам.
Устройство очень надежно и эффективно. Главным его недостатком на сегодняшний день является высокая стоимость, которая обусловлена тем, что производитель только начинает выпускать такое оборудование.
Конструкция и принцип работы насоса с измельчителем
Насосы канализационные для унитаза устанавливаются для откачивания сточных жидкостей. Изделия подключаются с помощью инженерных коммуникаций к канализационным выходам. Для полноценной работы требуется напряжение 220 В.
Стандартная конструкция включает:
- компактный корпус;
- система фильтрации;
- погружной насос;
- измельчающие механизмы;
- обратный клапан.
Принцип работы заключается в принудительном перекачивании с помощью насоса. Стоки по трубам попадают в резервуар и при помощи механизма перемалываются до однородного состава. В зависимости от модели, стоки накапливаются в резервуаре или сразу направляются в общую канализацию.
Контроль объема происходит при помощи поплавкового выключателя. Наличие обратного клапана обеспечивает защиту от обратного хода сточных вод. Изделия с механизмом измельчения под насосом менее производительны, поэтому применяются редко.
Процедура подключения канализационного насоса
Перед началом монтажа следует определить место, на котором будет установлен прибор. Здесь есть некоторые правила. Прежде всего, категорически запрещено выставлять насос ниже уровня пола.
Оборудование должно находиться непосредственно около унитаза, на расстоянии не далее 0,4 м. Необходимо обеспечить свободный доступ к прибору, чтобы можно бело без затруднений проводить обслуживание и ремонтные работы.
Следует еще раз убедиться, что диаметры канализационной трубы и входного патрубка насоса совпадают. Если нет – приобретается переходник. Кроме того, на выходном патрубке насоса в обязательном порядке должен быть установлен обратный клапан.
Если его не будет, не исключается крайне неприятная ситуация, когда стоки из канализации хлынут в унитаз. Обратный клапан может быть включен в комплектацию насоса, если же нет – необходимо докупить.
Перед монтажом следует внимательно прочитать инструкцию, которая обязательно идет в комплекте с устройством. Оптимально, чтобы она была на русском языке. В документе подробно описывается процесс монтажа выбранной модели.
Кроме того, к инструкции всегда прилагаются все необходимые схемы и иллюстрации. Еще раз проверьте комплектацию, убедитесь, что присутствуют все необходимые для установки детали и крепежи.
Некоторые модели санитарных насосов оснащаются угольными фильтрами, которые устраняют неприятный запах. Их следует регулярно менять, иначе устройство не сможет эффективно функционировать
После того, как подготовка к монтажу окончена, можно приступать к процедуре установки. Она проводится следующим образом.
Шаг №1. Сначала во все входные патрубки насоса вставляем подводящие трубы или соединительные колена. Следим за тем, чтобы магистраль подходила к устройству под уклоном 3 см на каждый погонный метр. Это даст возможность стокам самотеком продвигаться к прибору, что необходимо для его нормальной работы.
Если входов больше, чем требуется на данный момент, на «нерабочие» отверстия ставим подходящие по размеру заглушки.
Шаг №2. Устанавливаем насос на заранее выбранное и подготовленное место. Находим на корпусе изделия специальные литые ушки под крепежи, вставляем в них шурупы и закрепляем насос к полу. Приступаем к прокладке трубопровода от насоса до канализационного стояка.
Оптимально, чтобы трубы проходили прямо, поворотов следует избегать или, если это невозможно, делать их как можно более пологими. При наличии стыков между трубами, выполняются паяные, сварные или клеевые соединения. Их качество должно быть высоким, чтобы впоследствии не появилась течь.
Если насос должен будет поднимать стоки вверх и предполагается обустройство вертикально стоящего отвода, он должен находиться на расстоянии не больше 0,3 м от выходного патрубка прибора. Только в таком случае устройство сможет функционировать нормально.
Шаг №3. Соединением выходящую из унитаза трубу с насосом – для фиксации элементов используем гофру. При этом обязательно нужно обустроить стыковку так, чтобы входной патрубок насоса располагался ниже, чем выходная труба из унитаза. Кроме того, следует обеспечить необходимый наклон для сливной трубы, чтобы стоки продвигались самотеком.
Насос с измельчителем для унитаза энергозависим, поэтому требует подключения к электрической сети. В целях безопасности делать это следует только через УЗО
Шаг №4. Обустройство вентиляции. Эта процедура необходима для моделей без угольного фильтра, конструкция которых предусматривает специальный вентиляционный вывод. Труба должна быть выведена выше конька на крыше дома.
Если кажется, что это слишком хлопотно, стоит выбрать модель со сменным угольным фильтром, который будет задерживать все неприятные запахи. Но в этом случае картридж придется регулярно менять.
Шаг №5. К насосу следует подвести электропитание. Для моделей с вилкой нужно будет установить индивидуальную розетку, кабель к которой прокладывается от УЗО и щитка. Если у устройства нет вилки, подключение выполняется непосредственно от электросети через 30 мА автомат УЗО.
После этого можно провести пробный пуск устройства. В ходе процедуры следует внимательно осмотреть сочленения элементов на предмет подтеканий, устранить неполадки, если они есть.
Подключение насоса-измельчителя: этапы и особенности
Сама установка устройства настолько проста, что ее нетрудно выполнить без помощи профессионала, обратив внимание на несколько моментов:
- При монтаже трубопровода от унитаза до коллектора старайтесь избегать острых углов поворота, чтобы не увеличивать нагрузку на насос, и проверьте соответствие длины и высоты техническим характеристикам изделия.
- При работе при низких температурах убедитесь, что трубопроводы имеют достаточную теплоизоляцию.
- Каждый изгиб уменьшает длину горизонтальной перекачки на 2 м.
После прокладки канализационной трубы подсоедините ее к системе и подключите выпуск измельчителя. При подключении унитаза помните, что его выпуск не должен быть выше входного отверстия. Само соединение выполняется с помощью гофрированной трубы, которая не должна слишком сильно изгибаться, а ее чрезмерное вращение крайне нежелательно. Подключение к электросети производится только после установки труб и насоса, а также после проверки заземления розетки. После установки несколько раз промойте воду и проверьте соединения на герметичность.
Если система была установлена в неотапливаемом помещении, с приходом холодов нужно принять меры для защиты замерзания: нужно отключить подачу воды, полностью слить ее из бачка унитаза и залить антифризом или соленой водой, затем нажать кнопку смыва. Налитая жидкость должна полностью заполнить емкость унитаза и вертикальный участок трубы.
Правильно подобранный насос-измельчитель позволит вам реализовать все планы по перепланировке здания и перенести туалет в любое помещение, независимо от расположения канализационных труб. Устройство подходит для домов, квартир, коттеджей, офисов и даже санузлов, расположенных в общественных местах. Простота установки, надежность и эффективность работы – неоспоримые преимущества насосов-измельчителей.
Особенности монтажа насоса с измельчителем для унитаза
Насос должен быть самой низкой точкой канализационной разводки. Его резервуар имеет определенную высоту, которая также определяет его полезную емкость. Поэтому канализационные трубы в помещении должны быть проложены несколько выше, чем в стандартных помещениях, иначе они могут быстро засориться из-за неполного слива.
Если трубы уже проложены на обычном уровне и их изменение нецелесообразно, установка насоса осуществляется с заглублением в полу, для чего делается приямок.
Обычно из резервуара выходит вертикальная часть канализационной трубы, которая под потолком переходит в горизонтальный участок. Последний, если возможно, должен быть сделан с уклоном к месту вхождения трубы в самотечный коллектор. Это обеспечивает отток сточных вод из горизонтальной участка, облегчает работу насосов и снижает степень засорения стенок горизонтальной части коллектора жировыми отложениями.
На участке вертикального коллектора, непосредственно после обратного клапана, должен быть установлен шаровой клапан того же сечения, что и коллектор, чтобы минимизировать отток воды во время демонтажа, ремонта и обслуживания обратного клапана.
Монтаж своими руками
- Подготовительный этап – выбор места, чтение инструкции, выбор диаметра трубы и переходника.
- Установка – стоки подсоединяются ко всем впускным патрубкам. Их уклон должен составлять 3 см на каждый метр. В нерабочие отверстия вставляются заглушки.
- Для моделей без угольного фильтра необходимо организовать вентиляцию.
- Подключение источника питания. Для моделей с вилкой нужно проложить удлинитель, а для моделей без вилки, непосредственно от сети через автоматический выключатель УЗО 30 мА.
- Запустите устройство и протестируйте его.
Что же такое насос для унитаза?
Это оборудование представляет собой пластмассовый корпус с оборудованием внутри. Небольшие размеры и приемлемый внешний вид позволяет установить его прямо под бачком унитаза, и делает его практически незаметным. Работа насоса не требует вмешательства, поэтому его можно спрятать за панель, нишу или забрать в короб из пластика или гипсокартона.
Внешний насос-измельчитель
Стандартные модели такого оборудования могут перекачивать жидкость на расстояние до 100 метров и «доставлять» ее на высоту около 10 метров. Используя насос-измельчитель для унитаза, вы можете проводить канализацию в любую точку вашего дома или участка.
Зная основные технические характеристики этого полезного оборудования, вы подберете оптимальный вариант для вашего дома:
Расстояние перекачки отходов
Его необходимо замерять от точки установки унитаза до входа в самотечную трубу основной канализации. Эти данные позволят максимально точно определить необходимую мощность насоса.
Поэтому подбирайте мощность с некоторым «запасом», чтобы не пришлось все переделывать.
Возможность подключения нескольких точек откачки
Планировка совмещенного санузла всегда приводит к тому, что установка насоса-измельчитель для унитаза требует и подключения в эту систему сточной трубы ванной или поддона душевой. Поэтому, приобретая откачивающее оборудование, просчитайте, какое количество труб к нему будет подводиться, и покупайте подходящую комбинированную модель.
Часто бывает, что хозяева размещают в помещении, где требуется принудительная канализация, сразу несколько водоотведения – душевая, раковина, стиральная машина, унитаз и др. В таком случае, рекомендуем наиболее приемлемый вариант: разделить холодный и горячие стоки. Лучше установить один фекальный насос для унитаза с измельчителем, а другой – для стоков без твердых частиц.
Показатель температуры откачиваемой жидкости
В зависимости от того, куда вы планируете подключать насос, следует выбирать и подходящую рабочую температуру. Так, для фекальных отходов температура не имеет значения, поэтому покупайте насос и измельчитель для унитаза, предназначенный для холодных стоков. Если вы будете подключать оборудование к стоку душевой кабинки, ванны или раковины, то практичнее его выбрать с температурным режимом работы от 40 градусов. Самые «горячие» насосы устанавливают на сливы посудомоечных и стиральных машин. Насосы с правильно выбранной рабочей температурой работают эффективнее и служат дольше.
Встраиваемый насос-измельчитель для подвесного унитаза
В последнее время стало модным устанавливать подвесные унитазы. Это позволяет заметно экономить место в наибольших помещениях санузла и добавляет некоторой стильности. Если у вас именно такой вариант, то есть возможность приобрести специальный насос-измельчитель для подвесного унитаза. Их размеры еще компактнее и составляют не больше 12 см ширины. Благодаря этому оборудование прекрасно помещается за панель, где установлен бачок и рама крепления унитаза. В результате все устройство становится абсолютно незаметным, но очень полезным.
Совсем недавно производители выпустили унитаз со встроенным измельчителем и насосом. Это существенно экономить расходы тем, кто собирается устанавливать сантехнику в другом помещении. Уникальность этого оборудования заключается в том, что такой унитаз не имеет сливного бачка. Кнопка на унитазе одновременно открывает водопроводную воду и включает насос – все отходы откачиваются в канализацию. К тому же, как и прежде у вас есть возможность подключения к такому оборудованию и дополнительных отводных точек.
Конструкция и принцип работы
Сололифт представляет собой пластиковый резервуар размерами со смывной бачок, который через патрубок присоединяется к сливному отверстию унитаза. На корпусе могут иметься дополнительные отверстия для подключения канализации от ванны, мойки, биде и других устройств. А также обязательно имеется выходное отверстие для подключения напорного коллектора.
В крышке установлен угольный фильтр, обеспечивающий выход воздуха при заполнении резервуара и приток воздуха при опорожнении. Уголь применяется для нейтрализации неприятных запахов. Фильтр представляет собой пористый материал, заполненный порошком из активированного угля. Срок службы такого фильтра небольшой.
Схема 1. Конструкция фекального насоса
Внутри резервуара установлен фекальный насос с измельчителем для унитаза. На одном валу с насосом закрепляются лопасти измельчителя. Насос помещается внутрь приемного фильтра либо такой фильтр ставят перед ним. Он имеет достаточно большие отверстия и предназначен для защиты насоса только от крупных предметов, случайно попавших в унитаз. Эти же отверстия косвенно участвуют в измельчении фекалий и мягких фракций.
За насосом установлен обратный клапан, предотвращающий слив стоков назад в резервуар. Выходящий напорный коллектор выполняется диаметром 40 мм. Он всегда остается заполнен стоками до обратного клапана.
Управляется насос датчиком уровня стоков в резервуаре. При наполнении резервуара уровень достигает верхней границы, и датчик включает насос. При смещении уровня до нижней границы датчик отключает насос.
Принцип работы насоса заключается во всасывании измельченной в пульпу жидкости и подачи её под давлением по канализационному коллектору в самотечную магистральную канализацию здания, расположенную под перекрытием.
Виды насосов и особенности их выбора
Имеющиеся на рынке канализационные насосы-измельчители для бытовых стоков отличаются друг от друга по нескольким параметрам. Зная эти различия, вы сможете выбрать для своего дома именно то оборудование, которое подойдет лучше всего.
Конструкционно все модели подразделяются на такие типы:
Напольные. Почти незаметны за бачком или за перегородкой. Они не портят эстетику ванной комнаты;
Рис. На фото изображен насос для напольного туалета с режущими лезвиями
Встроенный в унитаз канализационный насос с измельчителем. Такие модели унитазов появились сравнительно недавно. Они не оборудованы сливными бачками. Насос включается автоматически при нажатии кнопки смыва на унитазе, а вода поступает из водопроводной сети.
Рис. Пример унитаза со встроенным насосом
Подвесные насосы, которые имеют компактные размеры. Они используются в сочетании с подвесными унитазами. Как правило, такое устройство скрыто в стене рядом с бачком.
При выборе насоса-измельчителя необходимо обратить внимание на следующие параметры насоса:
- Возможность подключения нескольких сантехнических устройств. Например, помимо унитаза, к насосу можно подключить слив раковины и душевой кабинки. Если вы хотите организовать такую систему, то приобретите комбинированное устройство, имеющее несколько входов.
- Температура перекачиваемого содержимого. Канализационный насос с измельчителем для туалета будет работать лучше всего в той температурной среде, для которой он предназначен. Некоторые модели рассчитаны на работу со сливами до 40 градусов. Если вы подключаете устройство только к унитазу, то вам подойдет любой тип насоса. Некоторые модели специально предназначены для перекачивания горячих жидкостей. Они способны пропускать сточные воды температурой до 95 градусов. Если вы планируете подключить к насосу стиральную машину, посудомоечную машину, душ или раковину, выберите подходящую модель для перекачивания горячей воды.
- Расстояние перекачки, которое представляет собой расстояние от насоса до канализационного стояка. Знание этого размера позволяет наиболее точно подобрать необходимую мощность и требуемый напор.
Рис. Соотношение вертикальных и горизонтальных изменений высоты подъема фекального насоса должно быть учтено при установке
Какие характеристики нужно учитывать
При определении того, какое устройство вам нужно, по возможности руководствуйтесь не ценой, а соответствием устройства вашим потребностям. Купив дорогое оборудование для туалета, но неправильно рассчитав его характеристики, вы вряд ли останетесь довольны результатом. Чтобы выбрать измельчитель для туалета, максимально отвечающий вашим пожеланиям, необходимо учесть несколько нюансов:
- Количество подключенных сантехнических приборов.
- Температура. Если насос необходим для удаления стоков от унитаза, не стоит тратить деньги на модель, которая может работать с жидкостью более высокой температуры. Тем, кто планирует подключить посудомоечную или стиральную машину, необходимо устройство, способное работать с жидкостью, температура которой достигает 90°. Выбрав правильный температурный режим, вы обеспечите более длительное время работы измельчителя и защитите себя от засорения и несчастных случаев.
- Частота удаления отходов.
Рис. Схема установки измельчителя для унитаза
Различные типы насосов либо перерабатывают сточные воды каждый раз, когда вы нажимаете кнопку смыва, либо собирают их до определенного объема. Выбор зависит от ваших предпочтений.
Тип туалета.
Если помещение, отведенное под ванную санузел, небольшое, то у вас есть возможность сэкономить пространство, установив подвесной унитаз. Специально для таких случаев были разработаны компактные модели, которые можно легко спрятать в гипсокартонный короб вместе с бачком и рамой, на которой крепится унитаз. Глубина такого резервуара не превышает 15 см, но это небольшое устройство прекрасно справляется со своими задачами, обеспечивая чистоту и свежесть в помещении.
Уровень шума.
Рекомендуется выбирать устройство с низким уровнем шума.
Эксплуатация/работа оборудования
Какого технического обслуживания требует насос SFA?
Насос-измельчитель не требует особого технического обслуживания, однако, чтобы прибор прослужил много лет и работал исправно, рекомендуется регулярно очищать его и удалять известковый налет.Существует специальное средство для удаления накипи SANIBOYEUR SFA, которое действует щадяще, не повреждая внутренних деталей прибора. Частота проведения чистки зависит от жесткости воды. Если у вас установлен адаптируемый насос-измельчитель, для прочистки унитаза можно использовать классические очищающие средства (аналогично и для моделей SANICOMPACT). Тем не менее, нельзя использовать средства для прочистки труб или какие-либо кислоты, которые могли бы повредить внутренние детали адаптируемого насоса-измельчителя.
Сколько времени требуется, чтобы включился насос SFA при спуске воды из смывного бака?
Как правило, спуск воды осуществляется 2–3 включениями цикла по 1–2 секунды каждое. Если оборудование запускается медленнее, чем раньше, возможно, необходимо почистить/снять накипь с резиновой муфты прибора. Для этого можно использовать спиртовой уксус или, лучше, специальное средство для удаления накипи SANIBOYEUR SFA. Отключите оборудование от сети электропитания, затем налейте в унитаз 2 литра средства. Оставьте на несколько часов, затем снова подключите оборудование к сети электропитания, смойте.
Насколько шумный насос SFA?
Насосы SFA с системой Silence производят не больше шума, чем смывной бак. Уровень шума в децибелах может отличаться у разных установок. Это зависит от того, какое оборудование используется, и особенно от внешних факторов (выложено ли помещение, где установлено оборудование, плиткой, каковы размеры и форма помещения, и т. д.). Поэтому мы не сообщаем информацию в децибелах об уровне шума, который создают наши приборы. Уровень шума, производимый нашим новым «бесшумным» оборудованием, на 10 децибел ниже по сравнению с оборудованием предыдущей гаммы
Тем не менее, во избежание распространения звуковых колебаний, крайне важно следовать рекомендациям по установке (насос-измельчитель не должен соприкасаться со стеной, под бак насоса следует установить противовибрационную основу, соблюдать необходимые расстояния между креплениями трубопровода). Для большей звукоизоляции можно также положить лист звукоизоляционного материала между насосом-измельчителем и поверхность пола и/или стеной
Каков срок службы насоса-измельчителя SFA?
Срок службы насосов-измельчителей SFA главным образом зависит от правильности его установки и эксплуатации. При соблюдении несложных правил и рекомендаций, заявленный нами срок службы оборудования составляет от 10 до 15 лет при условии бережной эксплуатации, периодического сервисного обслуживания, очистки от налета.
Сколько стоит насос для канализации в частном доме
Разнообразие моделей устройств на рынке товаров для строительства поражает воображение. Буквально сотни видов и конструкций фекальных насосов свидетельствует о популярности загородного жилья в комфортном исполнении.
Наряду с товарами от известных европейских производителей, на рынке в массовом порядке представлены агрегаты российского производства. Приобрести их можно по весьма доступной цене от 3000 рублей.
В то же время имеются изделия по сверхвысоким ценам, достигающих уровня 132 тысячи. По ценовым показателям насосы можно условно разделить на три категории:
- бюджетные, стоимостью от 3 до 20 тысяч;
- товары средней ценовой категории – от 20 до 50;
- дорогостоящие агрегаты – от 50 и выше.
Примечательно, что изделия брендовых марок присутствуют во всех ценовых категориях фекальных насосов. Это должно насторожить покупателя, поскольку сама принадлежность к известному производителю стоит денег.
А вот что касается эксплуатационных показателей – здесь желательно предпочесть продукцию отечественных производителей.
При этом основным критерием является ее ремонтопригодность. На рынке всегда можно найти нужную деталь, а заменить вышедшую из строя сможет любой мало-мальски подготовленный человек.
