Накладные розетки и выключатели: правила безопасного монтажа и подключения

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

• Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
• Выбор кабелей зависит от способа укладки.
• При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
• Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

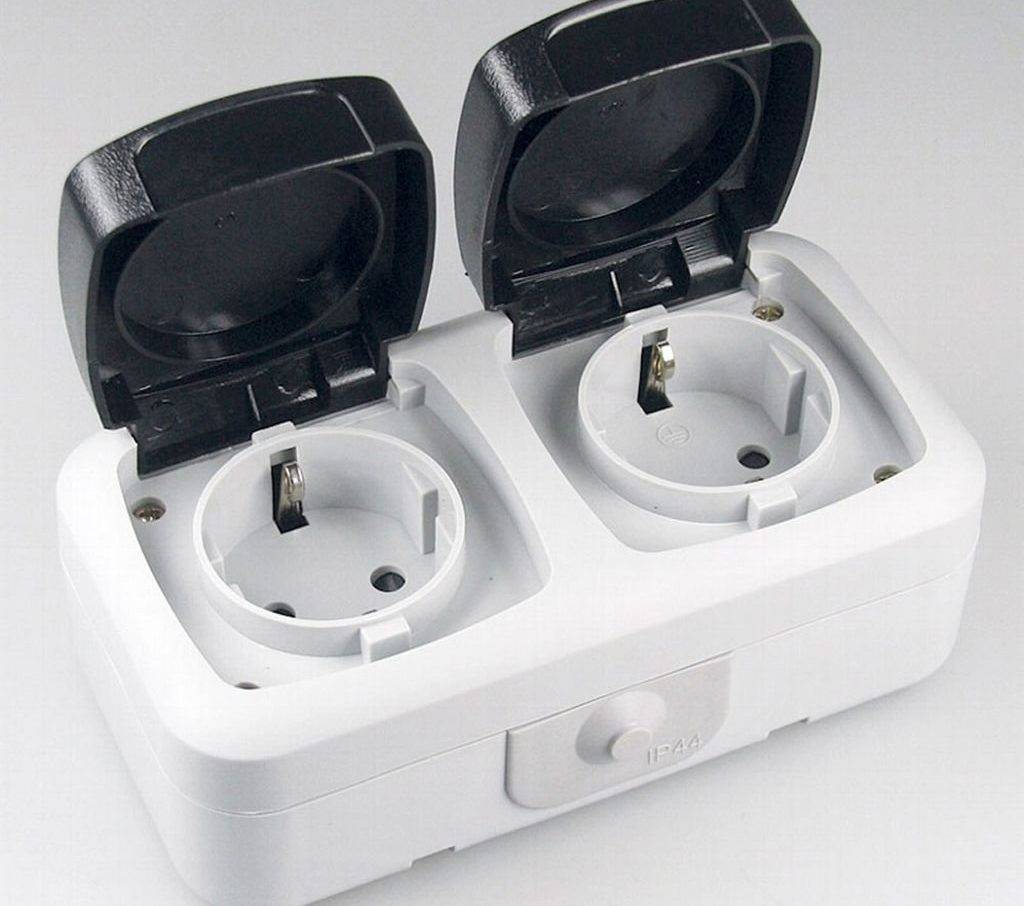

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

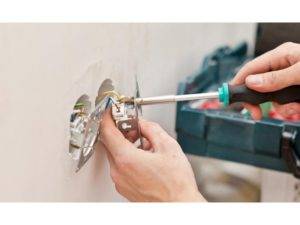

Сам процесс монтажа следующий:

• снятие крышки с розетки, установка в коробку;
• закрепление при помощи винтов;
• соединение проводов;
• установка декоративной накладки.

Затем подается электричество.

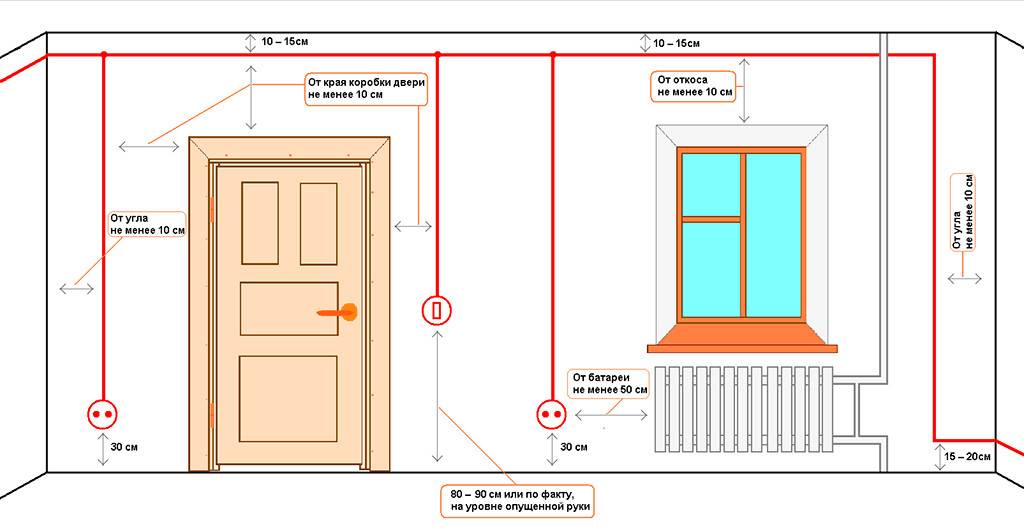

Разметка стен и прокладка кабеля

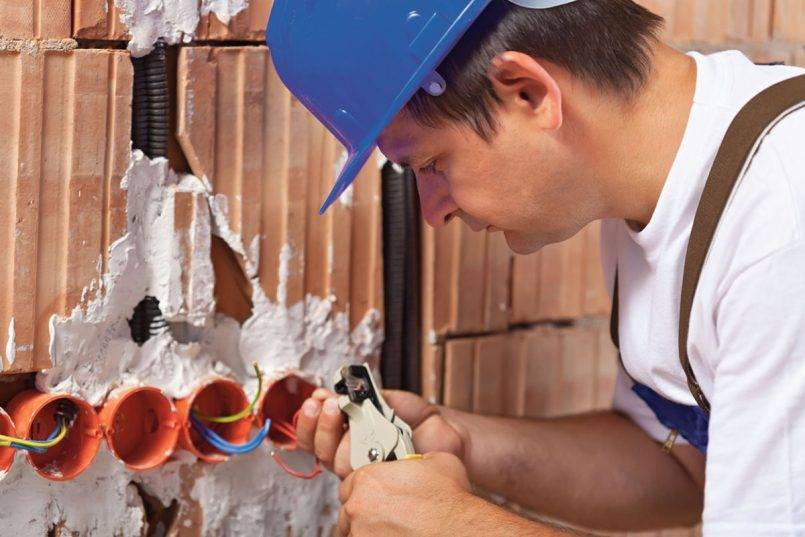

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

• Перфоратор ( можно заменить молотком и стамеской)
• Кусачки
• Шпатель
• Раствор цемента
• Изолента
• Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

1. На проходном выключателе определяем общую клемму.
2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
2. Два контакта — плюс и минус (заземление).
3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене. Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные

Однозубые конструкции быстрее расшатаются

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Подключение одноклавишного выключателя на две лампочки

Возможен также вариант компоновки одноклавишного выключателя с двумя светильниками. В этом случае осветительные узлы просто подключаются параллельно.

Например, фазовый провод, идущий из выключателя, можно завести в отдельную коробку. Внутри её корпуса следует вставить конец этого провода в клеммную колодку или другое приспособление для соединения проводки. А с другой стороны такой контактной группы надо завести одновременно два провода. Эти две фазы должны запитать оба светильника.

Для «раздвоения» проводов можно использовать универсальный клеммник Wago: в один разъём вставляется приходящий кабель, а в оставшиеся — два уходящих; такое соединение нужно сделать на каждой из трёх жил

Другой вариант: оба провода от освещающих приборов следует вставить в один выход выключателя. Недостаток в том, что один из концов в процессе эксплуатации может выпасть из контакта.

Видео: как подключить одноклавишный и двухклавишный выключатель

Обычно одноклавишный выключатель служит долго. Если клавиша перестанет «отщёлкивать», то лучше заменить узел полностью. Современные выключатели плохо поддаются ремонту. Чаще всего случается такая неисправность: один из проводов выпадает из контакта. Тогда нужно поддеть клавишу отвёрткой, ослабить открывшиеся болты, вытащить основу, вставить контакт на место и зафиксировать его. Однако поломки, как правило, происходят редко, если используется оборудование известных производителей.

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

• розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
• штепсельные розетки устанавливают в 50–100 см от пола;
• «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

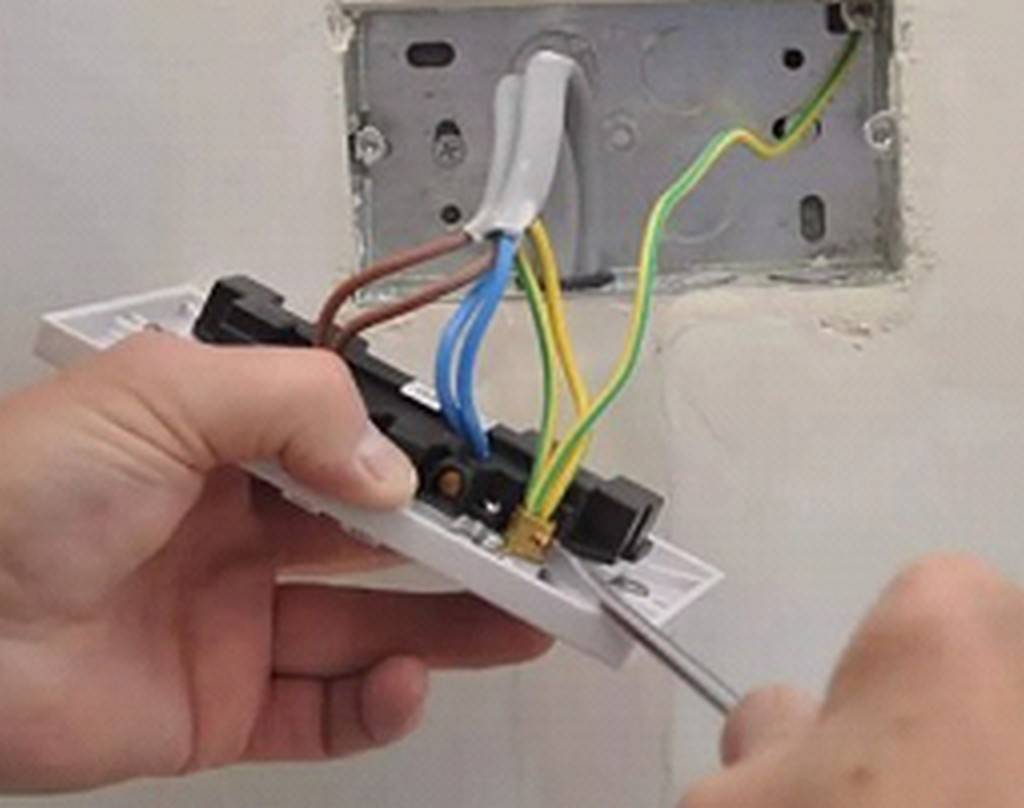

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено. Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно. При выключении такой лампы напряжение на ней остается

Если мастер прикоснется к патрону, то он может получить удар током

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских комнат, наоборот, необходимо устанавливать розетки высоко от пола, примерно на 170 см. Это нужно для того, чтобы дети не могли достать до розеток. Также необходимо оборудовать датчики отключения устройства при прикосновении.

С другой стороны, некоторые правила обустройства розеток и заделки проводов необходимо соблюдать. Они в несколько раз уменьшают вероятность возникновения аварийной ситуации, а также облегчают поиск неисправностей. Во-первых, нужно помнить, что электрики, устанавливая розетки, плюс всегда отводят со стороны окна. Если положение относительно окна неоднозначное, то фаза должна быть с левой стороны.

Во-вторых, крепить максимально короткие провода непосредственно в клеммы нельзя. Связано это с необходимостью время от времени отрезать часть провода, зачищать конец оставшегося и снова крепить в клеммы, так как он со временем перегорает, деформируется. При подключении кабель пропускается под контактной группой.

Если проводить провода под колодкой, следует учитывать и то, что плюс и защиту нужно обводить с одной стороны, а минус с другой. В каждую клемму при этом можно фиксировать два провода. Следует помнить о том, что напрямую стационарные светильники или другие потребители такого типа напрямую включать в розетки нельзя. Это противоречит общим правилам безопасности.

Монтаж выключателей происходит практически так же, как и установка электрических розеток. Используются те же способы установки, монтируются в коробку, и есть подрозетник. Если выключатель однополюсный, то нужно монтировать провод только в фазный разрыв. На минусе это делать категорически нельзя. Найти плюс на выключателе несложно. Он также находится по всем правилам с левой стороны.

Некоторые советы

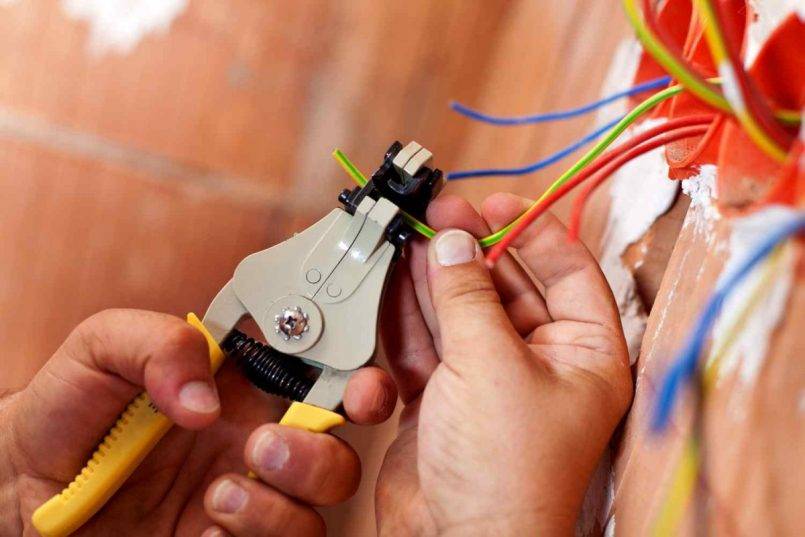

Для начала необходимо понять некоторые приёмы по съёму изоляции. К примеру, профессиональные электрики снимают её по-своему. Используют бокорезы, которыми прорезывают изоляцию провода. Делать это нужно не до конца, медную часть прорезать нельзя, после чего дёрнуть в сторону.

В этом вопросе, главное, набить руку. Профессиональные мастера делают такую операцию «вслепую», и возможность образования закусов очень маловероятна. Другое дело — начинающие электрики, у которых закусы образуются в большинстве попыток.

Важно также понимать общие принципы сращивания проводов. Нужно делать такую операцию при необходимости перенести розетку на другое место

Согласно правилам безопасности, сростку проводов не рекомендуется делать. Но если нужно поставить розетку в определённом месте, то остаётся только разбивать декоративную отделку. Поэтому иногда можно пренебречь общими правилами.

Установить розетку или выключатель в доме даже неопытному начинающему мастеру несложно. Главное, придерживаться чёткого алгоритма работы, прислушаться к советам электриков. Здесь нужно аккуратно выполнять работу, и результат не заставит себя ждать. При этом в доме никогда не будет чувствоваться запах гари от подгоревшей изоляции. Также стоит устанавливать только качественное оборудование, а пользоваться профессиональными инструментами.

Разновидности

Розетки и выключатели принято классифицировать по нескольким основаниям

1. Накладные или внешние. Они монтируются на поверхность стены. Их удобно устанавливать или ремонтировать, однако смотрится это не всегда хорошо.
2. Внутренние. Прибор «утоплен» в поверхность стены с помощью специальной заранее сделанной выемки – посадочного гнезда. Снаружи заметна только клавиша выключателя или отверстия для подключения у электророзетки.

По типу конструкции

1. Для внутренней и внешней проводки.
2. Одинарные, двойные или тройные.
3. Обычные или с повышенной влагозащитой. Последние особенно актуальны для ванных комнат или кухонь (как правильно расположить одну или несколько розеток на кухне?).
4. Снабжённые заземляющим контуром и не имеющие его.
5. С закрывающимися крышками либо шторками или без них.
6. Особые типы – компьютерные, телефонные и т. д.
7. По типу напряжения – на 220 и 380 В для старых электросетей, с 2003 года начат переход на систему 230 и 400 В. Есть сети безопасного низкого напряжения, однако они применяются в производственных помещениях (с высоким уровнем влаги, пожароопасностью и т. д.), в быту не встречаются.

Установка розетки в стену

Что понадобиться:

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.

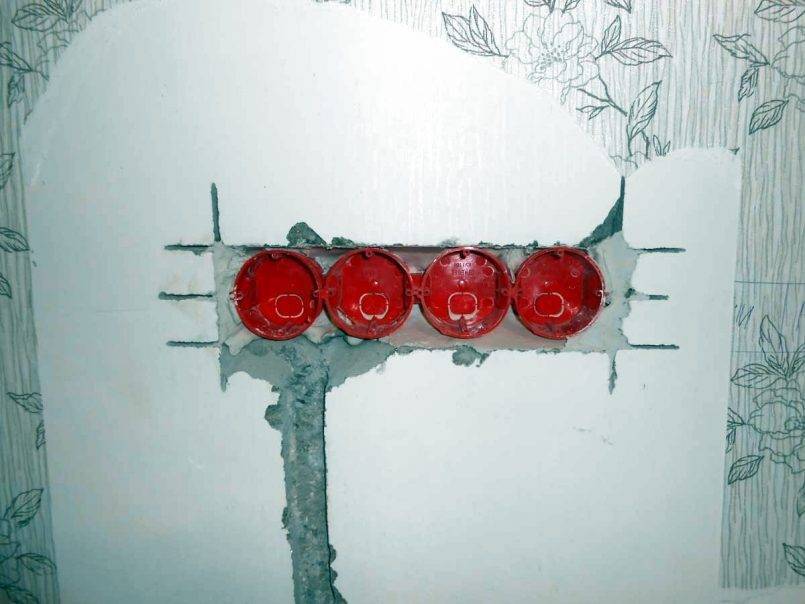

• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.

Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы

Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.

Фаза, отводящаяся к лампе

При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

• Коричневым или белым цветом изоляции провода обозначается фазная жила.
• Синим – нулевая жила.
• Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Накладные розетки: как это устроено?

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства

Оба модуля, и декоративный и функциональный, выполняются из специальных пластиков, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения. Чтобы на пути протекания тока не было  нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.  Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов. Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт

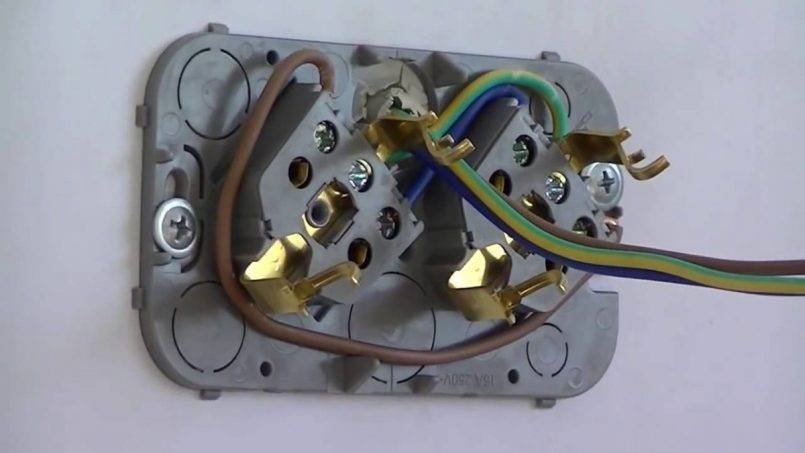

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места. Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством проводки в загородных домах, стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения — так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
2. Демонтировать крышку с розетки.
3. Извлечь прибор, освободив удерживающие контакты.
4. Подключить проводку к новой розетке.
5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
6. Установить новую розетку на место.
7. Выполнить отверстие в крышке для кабеля.
8. Прикрутить крышку на место.
9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.

Степень защиты

Поскольку монтаж накладной розетки нередко производится на улице, во влажных, загрязненных помещениях, материал и конструкция должны быть достаточно прочными. На каждом устройстве указана возможность защиты механизма от пыли, влаги. Если на электророзетке написаны буквы IP и две цифры, то первая цифра будет означать степень защищенности от твердых загрязнителей, вторая — от жидких.

Для влажных помещений, улицы рекомендуется покупать устройства с меткой IP44 – IP68. Их корпус прекрасно защищен от всех повреждающих факторов, есть литой корпус, резиновые вставки для герметизации. Для квартиры можно купить розетку со степенью защиты IP21.
