Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

3 Выведение потоков из хозяйственных построек

Во вспомогательных помещениях, которые не отапливаются, монтаж вытяжной вентиляции делают редко. Система предусматривается в местах складирования продуктов, повышающих влажность воздуха, и в гаражах с выхлопами газов. В кладовках устанавливают вентиляторы или окна для воздухообмена.

В погребе делают приточно-вытяжную систему естественного выведения. Разница температур внутри и снаружи обеспечивает требуемый воздухообмен. В гараже естественная вентиляция не всегда обеспечивает выведение отработанных газов и влажности, остающейся на авто после приезда с улицы. Предусматривается дополнительная принудительная вытяжка, которая используется по мере необходимости.

Основные этапы проектирования вентиляции частного дома

Проектирование и монтаж систем вентиляции – это довольно сложный процесс, который состоит из нескольких основных этапов.

На первом этапе составляется техническое задание, на основании данных и особых требований к вентиляции в жилище. Основным итогом этого должен стать оптимальный выбор вентиляционной системы для конкретной постройки.
Второй этап проектирования предполагает проведение расчетов требуемого воздухообмена по каждой конкретной комнате. Этот этап очень важен, ведь в случае неправильных расчетов, в жилом доме могут возникнуть такие неприятные моменты, как повышенная влажность, духота, появление плесени и т.д.
Расчет сечения воздуховодов. Это также сложный процесс, требующий определенных знаний и опыта. При создании проекта вентиляции в частном доме используются круглые или прямоугольные воздуховоды

Важно знать, что в воздуховоде естественной вытяжки, скорость воздушного потока не должна превышать 1м/ч, а для воздуховодов с механическим нагнетанием воздуха 5м/с. для магистральных, и 3м/с для ответвлений. На основании этих данных, и значений по расходу воздуха, с помощью специального программного обеспечения или диаграмм, рассчитываются сечения воздуховодов.

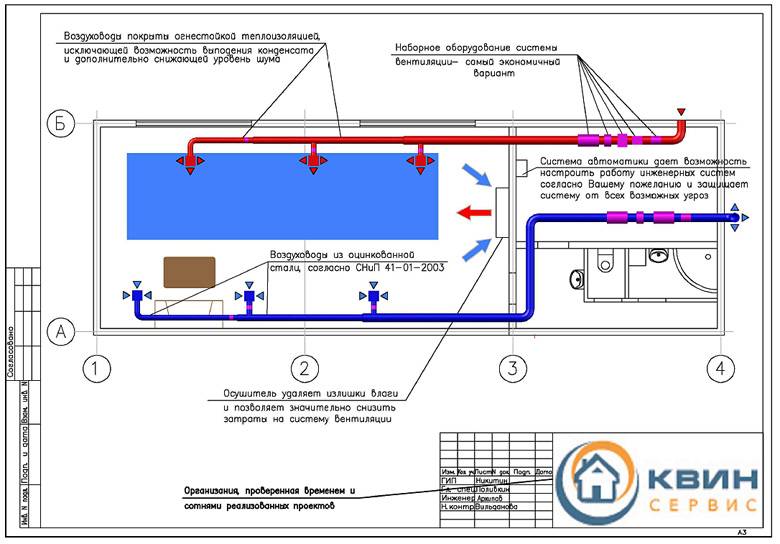

Когда все расчеты произведены, производятся работы по созданию принципиальной схемы вентиляционной системы и ее разделению на отдельные, не нарушающие требований нормативных документов, посредством проектирования специальных разделительных клапанов

Целью этого разделения является предотвращение возможного распространения пожара через воздуховоды.
Следующий этап в создании проекта вентиляции частного дома предполагает выбор оборудования, отвечающего всем расчетным требованиям (аэродинамический и акустический расчет), определяются места его размещения, а также пути прокладки воздуховодов.
Конечной стадией проектирования системы вентиляции частного дома считается этап согласования с действующими нормами всех нормативных актов, технического задания и архитектурным решением.

На основании этих данных, и значений по расходу воздуха, с помощью специального программного обеспечения или диаграмм, рассчитываются сечения воздуховодов.
Когда все расчеты произведены, производятся работы по созданию принципиальной схемы вентиляционной системы и ее разделению на отдельные, не нарушающие требований нормативных документов, посредством проектирования специальных разделительных клапанов. Целью этого разделения является предотвращение возможного распространения пожара через воздуховоды.
Следующий этап в создании проекта вентиляции частного дома предполагает выбор оборудования, отвечающего всем расчетным требованиям (аэродинамический и акустический расчет), определяются места его размещения, а также пути прокладки воздуховодов.
Конечной стадией проектирования системы вентиляции частного дома считается этап согласования с действующими нормами всех нормативных актов, технического задания и архитектурным решением.

Составление проекта

Понять, как сделать вентиляцию в комнате своими руками, несложно. Главным условием успешного монтажа является составление качественного проект будущей системы.

Он состоит из нескольких этапов:

1. Расчет точных показателей кратности воздухообмена.
2. Сопоставление полученных параметров с планировкой помещения.
3. Планировка разводки воздуховода на каждом этаже и в потолочной зоне.

Эксперты рекомендуют придерживаться следующих пропорций подачи воздуха: 3м3/час на каждый квадратный метр комнаты. Чтобы определить требуемую мощность приточного узла, достаточно умножить площадь на 3.

Кроме классического оборудования, на рынке продаются комбинированные модели, совмещающие сразу несколько местных функций. В их числе:

• Вентиляция и кондиционирование. Такие системы способны выполнять качественный воздухообмен с последующим охлаждением воздушных масс. Для полноценной работы установки необходимо обустраивать дополнительную охлаждающую секцию, которая соединена с холодильным механизмом.
• Вентиляция и отопление. В таком случае необходимо установить рекуператор — специальный контроллер, проводящий два воздушных потока. С его помощью можно достичь максимальной экономии электрической энергии.

Конечные показатели стоимости определяются следующими условиями:

• Размеры квартиры и ее целевое назначение.
• Число жильцов.
• Размещение жилья по отношению к сторонам света.
• Размер и количество оконных проемов.

Сопоставив все перечисленные параметры, можно упростить выбор оборудования при установке вентиляции своими усилиями. К примеру, среднестатистическая цена обустройства системы в двухкомнатной квартире с несколькими окнами, которые выходят на северную сторону, будет составлять около 40 тысяч рублей.

Нормативная база для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий. При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

• Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
• Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
• Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

• ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
• ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

• кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
• качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
• размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

• стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
• стандарт EN 15251 – требования к параметрам микроклимата;
• акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Вентиляция частного дома

приточно-вытяжная вентиляционная система для квартиры или коттеджа

В современных коттеджах отдается предпочтение монтажу приточно-вытяжных вентиляционных систем. Это готовое решение полностью обеспечивает комфортную атмосферу в помещениях.

Кровельная вентиляция

Монтаж кровельной вентиляции заключается в установке кровельных и коньковых вентилей и аэраторов. Эти устройства специально разработаны для вентиляции крыши и чердака. Они могут быть непрерывными и точечными.

Схема кровли с установленным аэратором. Здесь: 1 — керамзит, 2 — плиты перекрытия ж\б, 3 — пароизоляция, 4 — термоизоляция, 5 — стяжка, 6 — гидроизоляция 1-й слой, 7 — гидроизоляция 2-й слой, 8 — аэратор, 9 — колпак

В среднем один точечный аэратор обслуживает 20 кв. м. кровли.

Конструкция аэратора:

• патрубок;
• крепления к крыше;
• колпак и сетки, прикрывающие трубу от дождя, сухих листьев, птиц.

Для вытяжной вентиляции чердака к вентилю прилагается специальный адаптер, к которому монтируется патрубок, выходящий на чердак.

• Количество аэраторов зависит от формы и площади крыши, между устройствами должны быть промежутки 10 — 12 м;
• При явно выраженном коньке и ендове кровельные вентили устанавливают на водоразделе в ендове, а также вдоль всего конька;
• Для строений с повышенной влажностью рассчитывать количество и размещение вентилей должны специалисты;
• При монтаже вентиляции в частном доме или квартире необходимо проверять положение воздуховодов с помощью строительного уровня, закрепленного на рейку.

Монтаж вентиляции на мягкую кровлю

кровельный вентиль для мягкой черепицы

• В намеченном месте проделываем отверстие через утеплитель, стяжку, не затрагивая слой пароизоляции. Размер отверстия 8 — 12 см;
• заполняем отверстие керамзитом;
• обрабатываем подошву аэратора герметиком, устанавливаем на подготовленное место, закрепляем саморезами;
• прикрепляем покровный слой кровельного материала так, чтобы вентиль расположился на стыке полотнищ, при нахлесте 15 см;
• в месте установки вентиля кровельный материал настилается свободно, после чего делается латка, полностью перекрывающая основание вентиля, с заходом на кровлю на 15 см с каждой стороны.

Видеоинструкция по установке проходного кровельного элемента:

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

• Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
• Входное отверстие из комнаты в канал находится под потолочным перекрытием.
• Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
• Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Монтаж вентиляционных воздуховодов

Монтаж вентиляционных воздуховодов состоит из нескольких последовательных этапов.

Этапы монтажа:

1. На первом шаге, независимо от типа воздуховода, места (снаружи или внутри здания) и метода (горизонтально, вертикально, под углом) его расположения осуществляется сборка частей вентиляционных коробов в небольшие цельные узлы.
2. Затем проводится изоляция труб (теплоизоляция, шумоизоляция, огнезащита и тд). Разметка и установка подвесов, крепежей в местах, где должны быть размещены воздуховоды по заранее подготовленному вентиляционному проекту,
3. Завершающим этапом является монтаж вентиляционной решетки.

.

Первым этапом монтажа короба вентиляции является сборка блоков из вентиляционных воздуховодов. Осуществить данное соединение можно двумя методами:

• фланцевый
• бандажный (бесфланцевый)

Фото. Соединение короба.

Основные преимущества проектирования

Составление проекта завершается выдачей документа заказчику, в котором представлена концепция вентиляционной системы для квартиры, частного дома, офиса или любого другого помещения. Проект определяет точное место размещения воздуховодов, вентиляционных решеток, а также прочего оборудования.

С помощью плана также можно узнать и характеристики отдельных узлов и оборудования вентсистемы, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Один из основных недочетов проектирования вентиляции при реконструкции сооружения – составление плана без выезда специалистов на осмотр объекта. Мощность полученной системы в итоге не покрывает объем заданного помещения, а повышенная нагрузка ускоряет выход оборудования из строя

Проект минимизирует дальнейшие конфликтные ситуации между заказчиком и исполнителем, позволяет оценить правильность будущего монтажа. Наличие документа предоставляет возможность оценить корректность предложенных вариантов.

Рабочий проект (РП)

Разрабатывается на основании:

• строительных планировок;
• теплотехнических характеристик строительных конструкций;
• технологического (подробного со спецификацией) задания.

На стадии рабочего проекта:

• производится расчет тепловлаговыделений и на его основании расчет воздухообмена и кондиционирования для каждого помещения, обеспечивающего требуемые параметры;
• подбирается оборудование (с определением всех его характеристик);
• определяются потери напора в сети;
• окончательно выбираются тип и принципиальная схема системы и определяется ее характеристики, количество воздухораспределителей и т.д.;

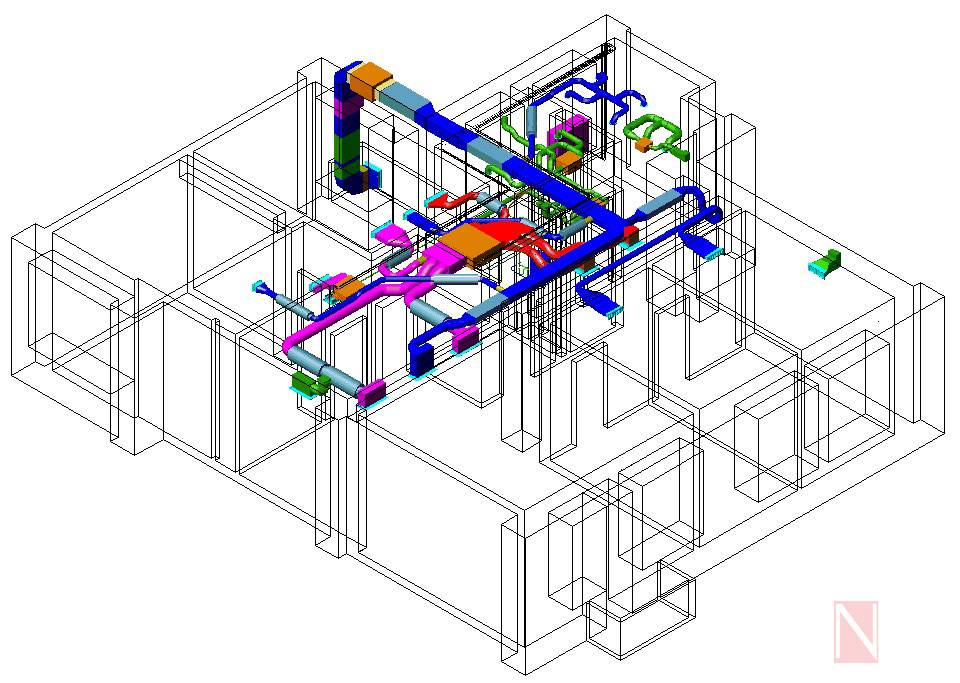

• вычерчиваются планы с нанесением расположения оборудования и разводкой сетей воздуховодов и трубопроводов.

Далее:

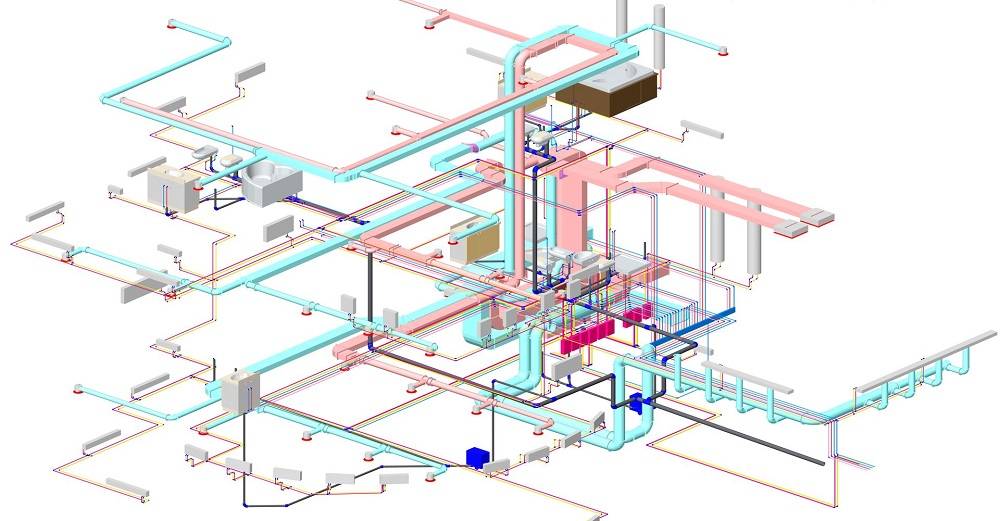

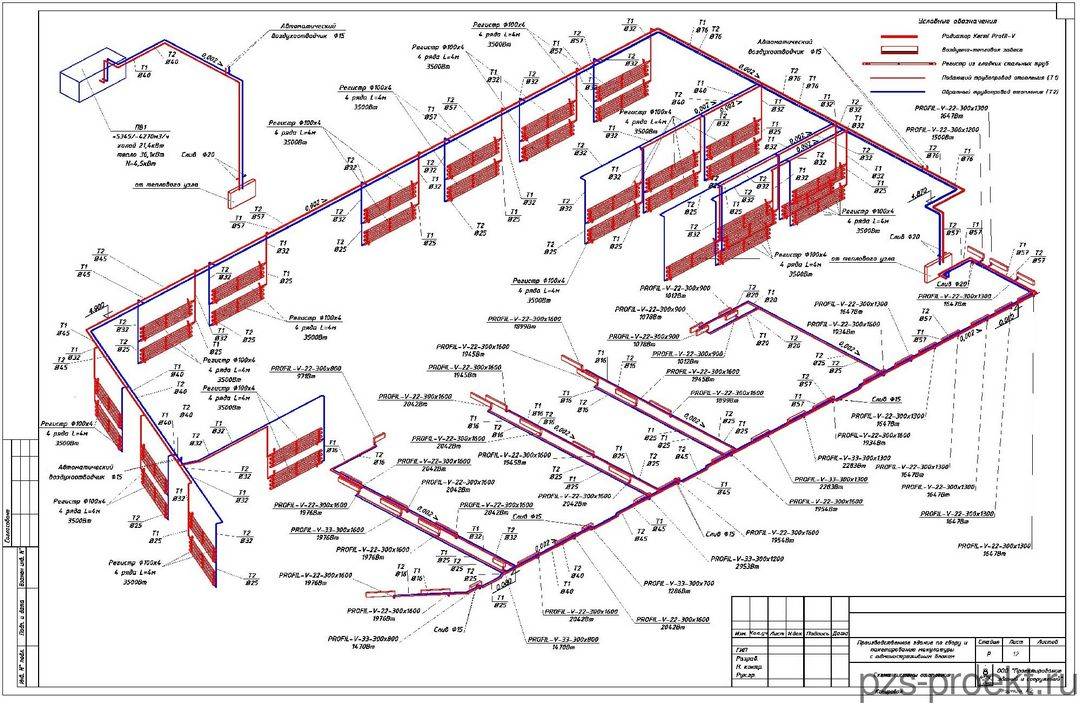

• чертятся аксонометрические схемы климатических систем;
• выполняются аэродинамические и гидравлические расчеты;
• определяется уровень шума;
• заполняется спецификация по оборудованию, материалам, арматуре и т.д. с указанием фирмы-изготовителя и стоимости.

Рабочий проект вентиляционной системы утверждается в согласующих организациях (СЭС, пожарная инспекция, и т.п.) На основе этой документации производят заказ оборудования.

На этом стадия проектирования заканчивается. Рабочие чертежи передаются монтажной службе на объект.

Вентилирование мясной промышленности

Примеры расчета вентсистемы основываются на специфике функционирования различных отделений:

• сырьевое, машинное, шприцовочное, отделение полуфабрикатов: общая принудительная вытяжка из верхнего яруса, там же находится приток свежего воздуха, подаваемый вниз равномерно по всему помещению;
• вентиляция колбасного цеха (твердокопченые колбасы, свинокопчености), термических, субпродуктовых отделений: общая механическая с дополнительной местной, летом приток в верхнюю зону естественный (зимой – с механическим побуждением);
• пельменный отсек: применяются локальные вытяжки, приточные установки в верхней зоне подают поток равномерно, скорость движения небольшая;
• дымогенераторные зоны: общее вытяжное вентилирование из верхнего яруса, приток подается непосредственно в рабочую область механическим способом зимой и в межсезонье, естественная подача – летом.

На этапе разработки проектной документации (проекта, стадия «П»)

• обложка и титульный лист;
• основные технические решения вентиляционных систем (краткое содержание);
• техническое задание на создание системы вентиляции;
• производятся расчеты, не включаемые в состав проектной документации:
  • расчеты тепло- и влагопоступлений в помещения;
  • расчет ассимиляции вредных газовыделений (в основном углекислого газа CO₂);
  • инженерный расчет воздухообмена в здании;
  • расчет основного вентиляционного оборудования с помощью программных продуктов производителя оборудования;
  • расчет воздухо-распределительных устройств;
  • аэродинамический расчет;
• основной комплект чертежей:
  • размещение основного вентиляционного оборудования в венткамерах;
  • размещение оконечного вентиляционного оборудования (воздухораспределителей, пультов);
  • размещение воздуховодов, вентиляционных магистралей и других элементов;

Естественная вентиляция в доме

Для организации естественного обмена воздуха используют концепцию вертикальных вентканалов. Один конец монтируют в помещении, а другой выводят немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, теплые потоки постепенно поднимаются по каналу вытяжки. Свежая порция поступает в комнаты из внешнего пространства через оконные и дверные блоки.

Работоспособность схемы естественной вентиляции зависит от неподвластных человеку факторов – ветра и температуры внешней среды

Среди главных достоинств такой системы – простота и минимальные затраты на обустройство, насыщение комнат природным воздухом, независимость от электричества.

Но есть и существенные минусы. Так, естественная вентиляция в частном строении будет срабатывать лишь пока температура воздуха на улице не превысит отметку 12 градусов по Цельсию. При больших показателях вытяжка не сможет полноценно работать.

На первый взгляд эта ситуация кажется идеальной для зимы, но и здесь есть недостаток, который просто невозможно игнорировать. При значительном перепаде температур уличного и внутреннего воздуха система начнет работать быстрее. Все тепло в буквальном смысле будет свободно вылетать в трубу.

Поэтому жители коттеджей и частных домов на обогрев тратят больше энергоресурсов, чем того требуют нормальные климатические условия.

Нестабильная работа в летний период – основной минус схемы естественной вентиляции

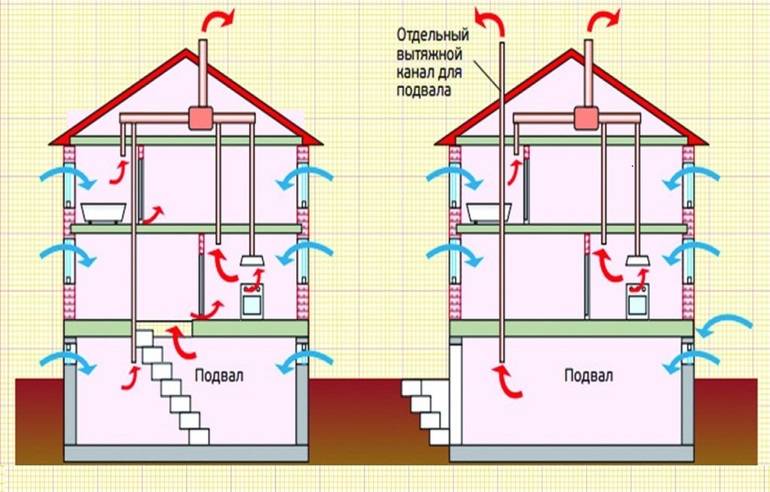

Для организации вентиляционной системы этого типа прокладывают отдельные трубы-воздуховоды из каждого подсобного помещения в общую шахту. Из кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой – от кухонной вытяжки.

А еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме. В них накапливается токсичный радон

Чтобы уменьшить количество опасного газа, следует обустроить мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже наиболее эффективная приточно-вытяжная система не справится со своими задачами, если в подвальных помещениях частного дома или коттеджа всегда будет сыро.

Как можно повысить эффективность?

Существуют несколько способов, которые помогут улучшить действие системы воздухообмена с естественным побуждением:

• установить специальный клапан на входе в канал;
• смонтировать решетки с клапанами на каналы притока и оттока;
• использовать дефлектор.

Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха. Его монтируют на входе в воздуховод внутри здания. Когда в комнате повышается влажность, автоматическое реле срабатывает и внутренний клапан приоткрывает канал больше.

В случае понижения показателей, устройство закрывает вход. Чувствительным элементом является датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимний период клапан нужно дополнительно прикрывать. Это позволит минимизировать попадание холодного воздуха в жилое здание. Однако установка такого приспособления не перекроет все недостатки естественной вентиляции.

Вытяжные вентиляционные каналы обустраивают в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы таким образом, чтобы проход через крышу был организован в одной трубе

Другой действенный метод – монтаж решеток с клапанами на каналы притока и удаления воздушных масс. Управлять ними возможно только вручную. Положение клапана необходимо регулировать как минимум один раз в сезон, при изменении температуры воздуха на улице.

Усилению тяги в вытяжных вертикальных каналах может способствовать и ветер. Чтобы задействовать природную силу на верхнюю часть трубы надевают дефлектор – специальное приспособление, которое защищает воздуховод от мусора и осадков, а также увеличивает тягу.

Применение дефлектора позволяет повысить производительность дымохода/вентиляционного канала на 20%

Дефлектором один воздушный поток рассекается на два или даже больше с разными скоростями. Он создает разрежение, которое, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше вытягивает отработанный воздух.

Принцип работы вентиляционной системы

Любая вентиляционная система предусматривает воздухообмен, т.е один воздух приходит на смену другому. Тот воздух, который выходит из помещения называется вытяжным, а тот который приходит ему на смену – приточным. Воздушные массы, находящиеся в доме нагреваются в процессе жизнедеятельности человека и работы отопительных приборов. По физическим законам, нагретый воздух становится легче, поэтому поднимается, а более холодный располагается в нижней части помещения. После чего холодный опять нагревается и поднимается, а более холодный занимает его место. И так до бесконечности.

https://www.youtube.com/watch?v=11N1kOzkbpE

Теплый воздух в верхней части комнаты находит отверстие, именуемое вытяжкой, попадая в него, вытягивается по воздуховоду и выходит за пределы дома. Но что-то должно заполнять пустоту и тут появляется приточные воздушные потоки, которые более холодные и находятся внизу помещения. А откуда они берутся? Путей несколько: через неплотно прикрытые двери, через оконные щели или приточные отверстия. Этот круговорот имеет свое название – естественная вентиляция, которая изначально обустроена в наших квартирах, производственных помещениях и т.д.

Оптимальная схема

Существует масса схем и способов установки вентиляционной системы в доме. Они подбираются с учетом внутренней отделки, площади и других особенностей постройки.

Оптимальный вариант должен соответствовать составленному техническому заданию, а также учитывать ряд рекомендаций:

• Отсутствие лишних узлов. Вытяжка должна обладать минимальным количеством элементов и деталей, которые могут выйти из строя при малейшем воздействии.
• Простота обслуживания и ремонта. Вентиляцию нужно размещать таким образом, чтобы мастер смог в любой момент обслужить ее и отремонтировать или заменить детали.
• Простота использования. Ежедневная эксплуатация системы должна быть понятной для владельцев помещения, у которых нет ни навыков, ни опыта в таком деле.
• Резервные решения. На случай поломки основных узлов в здании должны присутствовать резервные решения.
• Незаметность в интерьере. Проектируя вентиляционную систему, необходимо учитывать и эстетическую часть работы. Любые узлы и составляющие вентиляции не должны портить общую концепцию интерьерного стиля.

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

• Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
• Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

• Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
• Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Подведем итог по этапам

• Обращение Заказчика;
• Расчет воздухообмена;
• Выбор принципиальной схемы;
• Расчет теплопритоков;
• Учет дополнительных требований;
• Выбор оптимального проектного решения (самый трудный этап);
• ТКП (технико-коммерческое предложение), 2-3 варианта;
• ТЭО (технико-экономическое обоснование), 2-3 варианта;
• Принятие решения Заказчиком;
• Рабочий проект;
• Согласование рабочего проекта;
• Передача рабочей документации монтажной службе.

Монтажная служба составляет исполнительные чертежи и исполнительную спецификацию, по которым и будут производить монтаж спроектированной системы.

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

• фановых стояков;
• аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
• грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
• кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
