Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

Что такое линейные светодиодные светильники?

Эти светильники представляют класс LED-ламп, которые сегодня почти вытеснили лампочки накаливания из обихода и заметно потеснили своих главных конкурентов – люминесцентные лампы. Их особенность – строгий дизайн, который позволяет вписаться в любой интерьер.

Линейные светодиодные светильники – длинные одиночные лампы. Они имеют вытянутый корпус в форме параллелепипеда. Это простое устройство уже нашло широкое применение в быту и производстве. С их помощью подсвечивают здания, помещения, рабочие места в офисах, кабинетах, кухнях.

LED-линии особенно востребованы в:

• учебных заведениях;
• библиотеках;
• ресторанах;
• спортзалах;
• гаражах;
• отелях;
• магазинах и торговых центрах;
• бассейнах.

Линейные светильники отличаются друг от друга конструкцией и другими параметрами. Подбирая нужные модели, организовывают разные варианты освещения – подсвечивают всё помещение, отдельную зону и определённый элемент интерьера.

Особенности устройства LED ламп

Современные LED-лампы устроены сложнее, чем их предшественники с нитью накаливания. Для работы светодиодов необходим ряд электронных компонентов, которые расположены на печатной плате.

Все элементы конструкции компактно спрятаны внутри корпуса. Сами же источники света занимают минимальное количество места в светильнике.

Слабым местом недорогих LED-ламп являются конденсаторы, низкое качество которых приводит к пульсации света. Кроме того, они могут сгореть раньше самих светодиодов

Конструкция стандартной LED-лампы включает такие компоненты:

1. Рассеиватель света из пластика. Способствует равномерному распределению светового потока во всех направлениях вокруг лампы.
2. Печатная плата с конденсаторами, преобразователями напряжения и другими электронными компонентами.
3. Светодиоды. Их количество и рабочее напряжение находится в строгом соответствии со встроенной электронной схемой.
4. Алюминиевый радиатор, предназначенный для отвода тепла в мощных лампах.
5. Вентиляционные щели, обеспечивающие пассивное охлаждение платы и светодиодов.
6. Цоколь, с помощью которого лампа крепится в светильнике.

Таким образом, светодиодная лампа – это прибор со сложным внутренним устройством. Она требовательна к внешней температуре и параметрам электросети.

Преимущества и недостатки

Линейные LED-лампы являются инновацией в системе организации света. Их широкое применение ограничено разве что недостатком информированности потребителей о колоссальных преимуществах подобных светильников.

Плюсы:

• Универсальность. Подходят для реализации различных задач и идей.
• Бестеневое освещение. Любой точечный световой прибор, в том числе и люстры, создают световые пятна. Линейные модели равномерно освещают помещение, не оставляя теней.
• Безопасность. Не содержат ядовитых веществ (ртути). Безопасны для человека и экологии. Их разрешается выбрасывать вместе с обычным мусором.
• Модульность. Многие светильники созданы в виде модулей. Их собирают определённым образом, добиваясь нужных световых акцентов.
• Качественное освещение. Оно ровное и умеренно контрастное, максимально безопасное для зрения и нервной системы человека. Не накаляется и не мерцает.
• Надёжность. Корпус и все прочие элементы конструкции устойчивы к вибрациям.
• Комфортное включение. Не тратится время на розжиг. Лампа загорается мгновенно, сразу достигая заданной яркости.
• Продолжительность службы. Он на порядок превышает длительность работы ламп накаливания. Расчётный срок эксплуатации – 12 лет или 50 000-100 000 часов (в зависимости от производителя).
• Экономия. Отличается низким энергопотреблением, позволяет сэкономить на оплате электроэнергии. Линейные LED-светильники снижают её потребление на 80-90 % по сравнению с обычными лампами накаливания.
• Корректная визуализация предметов. Достигается за счёт отличной цветотрансляции и высокой яркости (120 Лм/Вт).
• Слабый нагрев. LED-линии выделяют мало тепла, что позволяет использовать их в сочетании с вагонкой и натяжными потолками.
• Выбор температуры освещения. Пользователи могут выбирать из трёх вариантов – тёплый, нейтральный и холодный свет.

Благодаря конструктивным особенностям корпуса линейные светильники устойчивы практически ко всем негативным факторам – перепадам температуры, влаге, механическим воздействиям.

Недостатки линейного светильника:

• Может выйти из строя при перепадах напряжения. Встроенный блок питания не спасает устройство при значительных скачках. Рекомендуется использовать дополнительные блоки защиты.
• При выходе из строя блока питания приходится менять всё устройство, так как оно представляет собой единый механизм, начинённый электроникой.
• Нуждается в теплоотведении. За него отвечает подложка, к которой присоединены светодиоды. В случае нарушения креплений могут образовываться полости, препятствующие нормальному отводу тепла, что приводит к поломке устройства.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

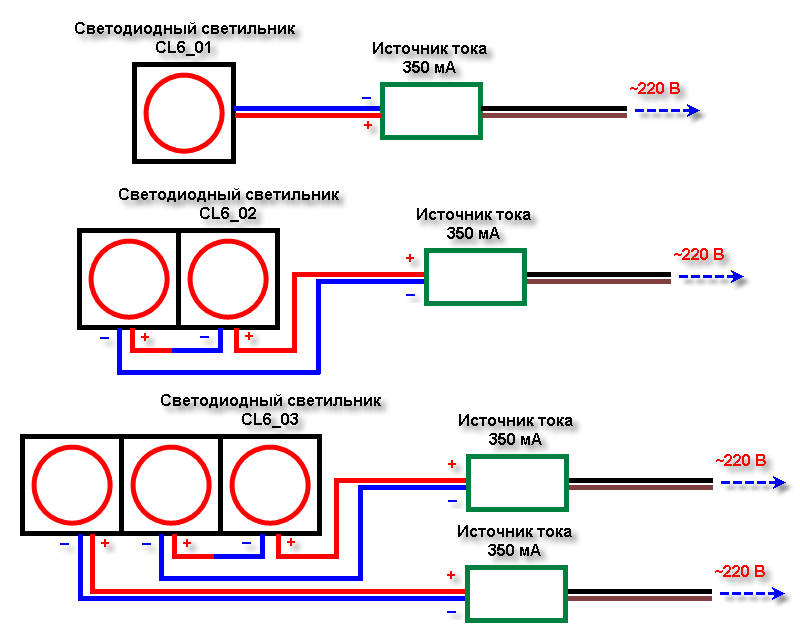

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

1. Обесточивание электрической сети.
2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
3. Проверка типа цоколей.
4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Конструкционные особенности светильников

Линейные светодиодные светильники представляют собой продолговатые лампы, которые используются для создания основного и дополнительного типа освещения. При этом в качестве источника света в таких осветительных приборах используются светодиоды.
За последние года технология светодиодного освещения значительно развилась. Благодаря этому они уже стали нечто большим, чем обычные функциональные светильники. Поэтому на сегодняшний день такие светильники считаются самыми современными и экономичными. Кроме этого их легко можно установить своими руками на плоскую поверхность потолков, стен и даже мебели.

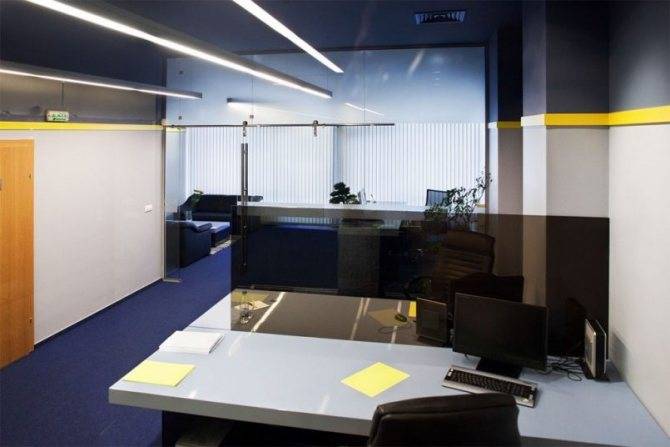

Линейный светодиодный светильник в интерьере дома

Их монтаж может проводиться при помощи специальных креплений или магнитов, размещенных на металлической основе.
Сами лампы имеют узкий и длинный корпус, внутри которого размещены светодиоды. Они могут быть накладные или врезные. При работе они напоминают длинные светящиеся палочки, с помощью которых можно воплощать в жизнь самые разнообразные дизайнерские решения в системе освещения.

С демонтажем патронов и установкой перемычек

Алгоритм изменения светильника в данном случае выглядит следующим образом:

1. Удалите боковые крышки осветительного прибора.
2. Избавьтесь от патронов с изолированными контактами. В патроне есть пружинки, подходящие для крепления лампочки.
3. К патрону подведены два провода питания. Они закреплены в контактах, не имеют винтов. Крутить их следует по или против часовой стрелки. Приложите усилие и достаньте один провод.
4. Поскольку контакты изолированы, выполнив демонтаж одного провода, вы гарантируете прохождение тока лишь через одно гнездо. Это никак не повлияет на функциональность осветительного прибора, однако в идеале следует установить перемычку, усовершенствовав его.
5. Используя перемычку, вы избавите себя от необходимости вылавливания контакта во время поворота светодиодной трубки.
6. Перемычку можно создать из оставшихся проводов питания от светильника.
7. Установив перемычку, нужно проверить цепь между изолированными частями. Такие же действия нужно проделать с обеих сторон светильника.
8. Проверьте, куда уходит оставшийся провод питания. На него должен подаваться «ноль». Другие части вырвите при помощи пассатижей.

Особенности монтажа линейных светильников

Линейные LED лампы устанавливаются в течение 5 минут – достаточно подать напряжение на один из штекеров, при этом не имеет значения на какой конкретно. Ее можно монтировать самостоятельно или же в комплектации со светильником.

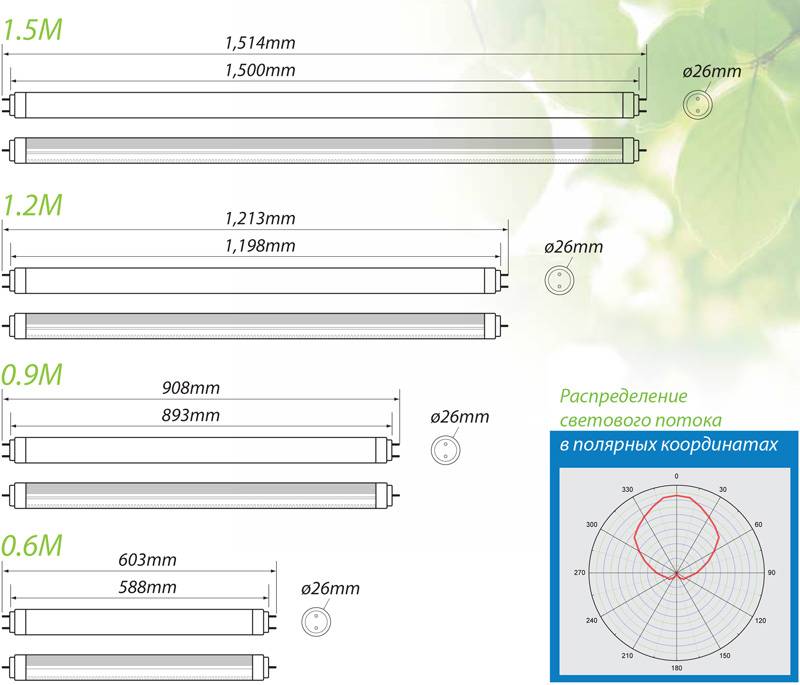

Приведем пример установки светильника. Так, на трубке формата Т8 или Т5 с цоколем G13 есть 4 контакта – с обеих сторон по 2.

Патроны для этого вида цоколя встречаются нескольких видов. Их отличительные характеристики состоят в методе фиксации к корпусу прибора, а также способу подсоединения к гнезду токопроводящих линий.

После монтажа остается подключить отходящие от LED светильника провода к клемме подачи питающего напряжения. Если выполняется последовательное подключение ламп, они соединяются посредством специальных контакторов

Для подсоединения светотехнического прибора на него необходимо подать напряжение контактором, идущим в комплектации.

Но прежде раскрываем лампу. Для этого потребуется отжать две заглушки и извлечь их, путем поочередного нажатия отверткой на каждый из боковых пазов, не прилагая больших усилий, чтобы не сломать фиксирующие ножки.

Посредством прижимной клеммы контакты светильника подсоединяются к сетевым проводам. Место крепления и соединительную проводку с зажимами закрываем декоративным колпаком.

Для фиксации прибора в комплекте идет несколько крепежных элементов и саморезов. На нужном участке высверливаем люфты под крепления и фиксируем лампу на установленные фиксаторы. Если ламп несколько, они легко стыкуются с помощью переходников, также поставляемых в наборе.

Различие в зависимости от расположения

Все светодиодные линейные светильники подразделяются на виды в зависимости от различных характеристик вплоть до размеров.

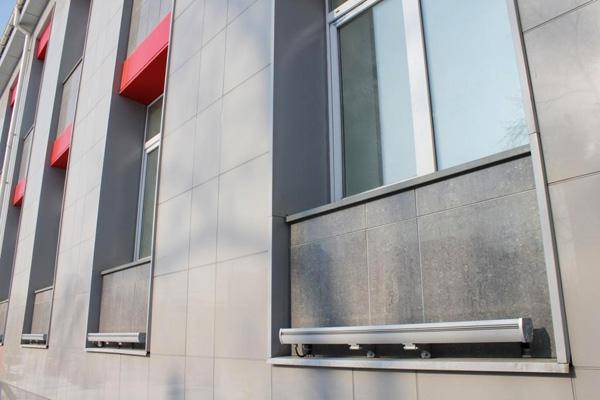

К примеру, в условиях уличного освещения на даче или в частном доме используют очень часто светодиодные линейные прожекторы. Они не только ярче способны светить, но и противостоят внешнему воздействию окружающей среды.

• Как выбрать офисные светодиодные светильники — смотрите инструкцию здесь! Фото готовых решений + ответы электрика
• Вертикальные жалюзи: особенности механизма, плюсы и минусы, фото красивого дизайна

• Светодиодный дюралайт — устройство, виды, варианты и схемы подключения (130 фото + видео)

В данном случае используются монохромные и полноцветные виды диодов. Первый вариант представляет собой только один цвет свечения — белый и некоторые его оттенки. А вот полноцветные могут светить любым оттенком на выбор.

Здесь так же важно принимать во внимание климатические особенности местности, в которой будут устанавливаться светодиоды

От данного параметра зависит очень многое, включая срок службы приборов. При агрессивном климате разного характера нужна специализированная защита, которая тоже будет различной.

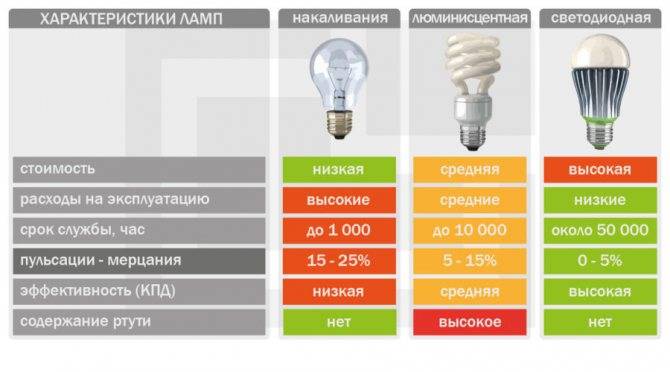

Преимущества от замены люминесцентных лампочек на светодиоды

Переход на идентичные светодиодные источники позволит достичь экономии электроэнергии в 2-3 раза. Причем это актуально для любой лампочки независимо от ее форм-фактора. Не забывайте, что современные технологии постоянно совершенствуются, так и в случае с LED человечество еще не достигло максимальных высот развития. В будущем такие изделия будут еще более эффективными.

Чтобы прочувствовать существенную выгоду при переходе с люминесцентных ламп на светодиоды, подсчитаем разницу мощностей для квартиры. Допустим, используется 10 ламп, а средняя продолжительность работы каждой составляет 3 часа в сутки. Перемножим эти значения с 30 днями и получим 90 часов в месяц. Пусть каждая лампа потребляет 50 Вт/ч, значит ежемесячный расход составляет 45 кВт. Если стоимость 1 кВт равна 10 руб., то плата за электроэнергию при использовании одной такой лампы составит 450 руб.

Освещение детской

От освещения в детской комнате зависит физический и эмоциональный комфорт юных членов семьи, а значит, и их гармоничное развитие. Расположение и количество светильников будет зависеть от размеров помещения. Сейчас дизайнеры рекомендуют условно разделять пространство на зоны. В соответствии с возрастом, комната ребенка делится на 3 главные зоны: рабочая, игровая и зона отдыха. К каждой из них предъявляются отдельные требования

В детской важно совместить центральный светильник и несколько других источников света, которые осветят рабочую или игровую зону. Главная задача искусственных источников света – обеспечить равномерность распределения мягкого освещения

Рекомендуем размещать трековую систему по периметру потолка – треки равномерно осветят комнату и все углы.Подробнее об освещении детской – в статье

Параметры выбора led-лампы для дома

Чтобы выбрать светодиодную лампу, необходимо знать основные характеристики устройств и электрической сети. Только корректно подобранные изделия будут работать долгий срок и действительно экономить электроэнергию.

Мощность и световой поток

Мощность светодиодной лампы показывает, какое количество электрической энергии расходует лампочка. Большинство потребителей при замене устройств Ильича в первую очередь ориентируются на данный показатель.

При покупке необходимо руководствоваться специально выработанными отношениями и таблицами. Значения мощности и других характеристик могут существенно отличаться при одинаковых внешних показателях.

Например, лампа накаливания на 100 Вт соответствует светодиодной лампочке на 12 Вт. Поэтому перед покупкой лучше несколько раз проверить показатели.

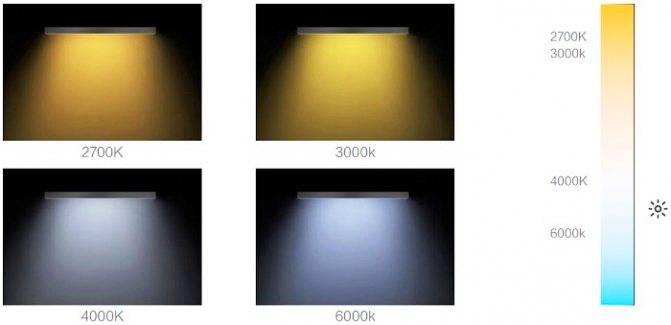

Цветовая температура

Значение выражается в Кельвинах и показывает оттенок свечения лампочки. Светодиодные устройства можно приобрести с теплым или холодным типом света. Чем выше цифровое обозначение, тем больше показатель приближен к дневному уровню. Ниже свет теплый, ближе к пламени свечи. Естественный белый свет обозначается на уровне 4200К (плюс/минус).

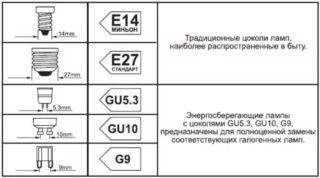

Тип цоколя

Назначение цоколей ламп

Цоколь – это часть, позволяющая коммутировать лампочку с электрической цепью и фиксировать ее в патроне. Существует большое количество размеров и диаметров, но для бытового использования подходят несколько:

1. Е14 – «свеча», «миньон»;
2. Е27 – стандартная лампочка, большая часть изделий изготавливается в данном варианте;
3. Е40 – увеличенный цоколь для уличных осветительных приборов.

Лампы с обозначением с буквы G являются аналоговыми, подходят для замены галогеновых, трубчатых и других типов лампочек.

Угол рассеивания

Показатель поможет сориентироваться в площади освещаемого лампочкой участка. Чем больше значение, тем больше захват территории. Лампы на 30° работают наподобие большого фонарика, редко подходит для дома (если только в узком коридоре или санузле). Лампочки на 90° используют в больших комнатах и на улице.

Наличие радиатора

Радиатор светодиодной лампы

Радиатор – алюминиевая манжета между цоколем и колбой светодиодной лампочки. Он отвечает за отведение избыточного тепла, тем самым продлевая срок службы светотехники. Отсутствие этого элемента или замена его декоративной пластиковой насадкой – первый признак того, что перед вами подделка или просто безграмотно сконструированная лампочка, которая не продержится 3-5 лет.

Возможность диммирования

Диммеры – это небольшие приборы, позволяющие контролировать яркость свечения лампы. Устройство классической светодиодной лампы не включает дополнительные регуляторы и не может работать с ними – малое напряжение при минимальном освещении не запустит подачу электрического тока к светодиодам (препятствие – встроенные драйверы).

Решением стало создание специальных диммирующих светодиодных лампочек, работу которых обеспечивает модифицированный драйвер (плата внутри устройства). На упаковке должно стоять указание, что данная лампа может работать с регуляторами освещения.

Преимущества применения линейных ламп

К достоинствам таких приборов можно отнести:

длительный срок эксплуатации. Светодиоды на сегодняшний день являются самыми долговечными источниками света. Срок службы таких ламп составляет 10 лет;

Свечение линейной лампы

• наличие у лампы способности самоочищаться. Такое свойство имеется у светильников, предназначенных для наружного типа освещения дома. Их корпус нагревается, благодаря специально установленному внутри прибора устройству. В результате лампа может самостоятельно очищаться от снега и наледи в холодное время года. Но для этого нужно покупать модели, имеющие высокий класс влагозащищенности (например, IP65). Помните, что класса IP65 для ламп является максимальным. Светильники с классом IP65 подходят для работы на улице и в бассейнах;
• отсутствие темных зон. Если установка линейных светильников (накладные и врезные потолочные модели) была проведена грамотно, то можно полностью исключить в помещении формирование затемненных участков между двумя соседними точками освещения;
• самое низкое электропотребление. Светодиоды при одинаковой мощности с другими источниками света потребляют в разы меньше электричество, что позволяет значительно экономить на оплате коммунальных счетов;
• 100% экологичности и безопасности. Светодиоды не создают вредное излучение, поэтому являются полностью безопасными для людей. При этом в их составе не используются вредные вещества, такие как, например, пары ртути;
• красивый и эстетичный внешний вид;

Внешний вид линейной лампы

• при работе линейные светильники не создают шум или мерцание;
• приборы, как и источники света, характеризуются высокой устойчивостью к различного рода механическим воздействиям и вибрациям;
• возможность соединять между собой отдельные светильники, формируя тем самым целую осветительную систему;
• наличие большого разнообразия данной продукции на современном рынке осветительных приборов.

Отдельно стоит отметить, что линейные лампы (накладные и врезные потолочные модели) имеют небольшой вес. Поэтому их легко можно установить своими руками даже без помощи посторонних лиц.
Благодаря особой конструкции такие лампы способны создавать равномерное и мягкое свечение, которое позволяет создать в доме атмосферу уюта и комфорта, которая будет оптимальной для отдыха в кругу семьи. В связи с этим сфера применения данной светодиодной продукции чрезвычайно широка.

Виды

Уличные светильники принято разделять на виды: по условиям эксплуатации на уличные и расположенные внутри помещений, по типу ламп на люминесцентные и светодиодные.По способу крепления к поверхности:

• накладные;
• встраиваемые;
• подвесные;
• угловые.

По месту крепления:

• настенные;
• потолочные;
• фасадные.

В некоторых моделях предусмотрена возможность изменения интенсивности освещения при помощи регулятора.

Различна степень защиты степень защиты устройств от вредных внешних факторов – пыли и влаги. Уличные приборы и приборы, предназначенные для использования в помещениях с повышенной влажностью и сильно запыленных рабочих площадях, защищены максимально.

Виды встраиваемых линейных светильников

Преимущества линейных светильников неоспоримы — эти приборы:

• обладают легким весом;
• компактны;
• привлекают строгой геометрией форм;
• совместимы с любыми другими источниками освещения;
• потребляют минимум электроэнергии;
• безопасны в эксплуатации;
• виброустойчивы;
• обеспечивают равномерный поток света без надоедливых мерцаний (стробоскопического эффекта).

Цены на линейные светильники

линейный светильник

Современный рынок предлагает три вида встраиваемых линейных светильников:

• под люминесцентные лампы;
• под светодиоды;
• с сенсорным управлением.

Светодиодный линейный сенсорный светильник

Технические характеристики приборов любого типа позволяют осуществлять монтаж в жилых, офисных, коммерческих и производственных помещениях. Богатый ассортимент цветового решения обеспечивает возможность выбора приборов для интерьеров любого типа.

Для обеспечения защиты от пыли и влаги в некоторых моделях отдельные элементы конструкции и проводка заливаются эпоксидной смолой. Это делает прибор неуязвимым для внешнего воздействия. Для осуществления переходов на разные уровни высоты и для оформления углов разработаны различные типы соединителей.

Типы соединителей

Примеры организации освещения с помощью встраиваемой светодиодной линейной системы

Таблица. Характеристики линейных светильников.

Мощность светового потока (ЛМ)	Потребление электроэнергии (Вт)	Тип рассеивателя	Особенности моделей
1500-3050	16-100	Текстурированный «колотый лед» (холодный свет)	С аварийным (дополнительным) блоком питания, оснащенным защитой от коротких замыканий и перепадов напряжения
1500-3050	16-100	Текстурированный (теплый свет)	С сенсорным выключателем
1500-3050	16-100	Опаловый свет (холодный, теплый)	Оснащенные встраиваемым понижающим источником питания
1500-3050	16-100	Разноцветное освещение (рассеиватель из оптического поликарбоната или стекла)	Оснащенные встраиваемым понижающим источником питания

Цветовые температуры светильников

Рассеиватели изготавливают из оптического ударопрочного поликарбоната. Эти элементы приборов призваны обеспечить равномерное распределение светового потока и падение его под заданным углом. Корпус может быть изготовлен из металла или высокопрочного пластика.

Преимущества и особенности линейных моделей

Диодные технологию, обладают рядом неоспоримых преимуществ, которые делают их фаворитами и возвышают в сравнении с более старыми аналогами, которые менее эффективные и качественные.

Разбираем преимущества и недостатки ламп освещения

Какими же особенностями обладает линейная светодиодная общая и архитектурная подсветка:

1. Не имеют токсичных и вредных составляющих. Абсолютно безопасные для человека и не вредят здоровью. Благодаря низкой рабочей температуре, не перегревают воздух и не несут никакого вреда окружающим.
2. Значительно экономят электричество. Потребляют до 10 раз меньше любых своих аналогов.
3. Равномерность освещения находится на максимальном показателе. При грамотном расположении, полностью отсутствуют тёмные зоны.
4. Повышенная яркость излучаемого света. Устройства оборудованы усиливающими линзами, а сами светодиоды устроены так, что поток света стаёт более концентрированным и плотным.
5. Срок службы свыше сорока тысяч часов. В конструкции отсутствуют детали, подвергающиеся воздействию температуры и влаги, что гарантирует их долговечность и качество.
6. Оснащены уникальной функцией самоочищения. Используя их для наружной архитектурной подсветки, корпус способен нагреваться. Таким образом, он очищается от снега, влаги и прочего.

Кроме того, они не нуждаются в обслуживании на протяжении всего рабочего периода. Это очень удобно в том случае, когда установка производится в труднодоступных местах, например, очень высоко.

Делая архитектурную подсветку дома, вам не нужно будет постоянно носиться с лестницей, чтобы добраться до светильника.
