Лампы с датчиком движения: как работают, как подключить + ТОП лучших производителей

Достоинства и недостатки

К положительным качествам светодиодных лампочек, оснащенных датчиком движения, относятся:

• подключение света без непосредственного воздействия на коммутационные устройства;
• установка в любой светильник, поскольку используется обычный цоколь;
• отличные рабочие характеристики светодиодных лампочек;
• возможность работы датчика движения в автономном режиме (без подключения к электросети);
• чтобы подключить датчик, нет необходимости в глубоких знаниях электротехники;
• возможность подключения без внесения изменений в интерьер помещения;
• экономный расход электроэнергии, поскольку освещение не работает понапрасну;
• светодиодные лампочки сохраняют работоспособность в течение 40 – 50 тысяч часов;
• доступные цены (лампа с датчиком стоит ненамного дороже стандартного светодиодного светильника).

Есть у такого типа систем и недостатки. Первый связан с ложными срабатываниями, что объясняется высокой чувствительностью прибора. Если лампа с датчиком подбирается для дома, где есть не только люди, но и домашние животные, рекомендуется приобрести специальный датчик. Такое устройство используется для защиты от ложных срабатываний. Прибор предназначен для анализа информации с целью недопущения срабатывания на движения относительно небольших по размеру объектов.

Не слишком качественные изделия быстро приходят в неисправное состояние. Ремонт таких устройств — довольно затратное мероприятие.

Еще один недостаток ламп с датчиками — в случае сильного ветра лампа будет гореть не выключаясь. Ситуация изменится лишь тогда, когда ветер утихнет.

Имеются некоторые ограничения для монтажа лампочек с детектором движения. Нельзя устанавливать такие устройства в следующих местах:

• отопительные системы и кондиционеры;
• участки, где неподалеку проходит транспорт;
• поблизости с вентиляторами и деревьями (в обоих случаях речь идет о движущихся элементах — лопастях или ветках);
• в местах, где имеются электромагнитные помехи.

Виды светильников с датчиками движения

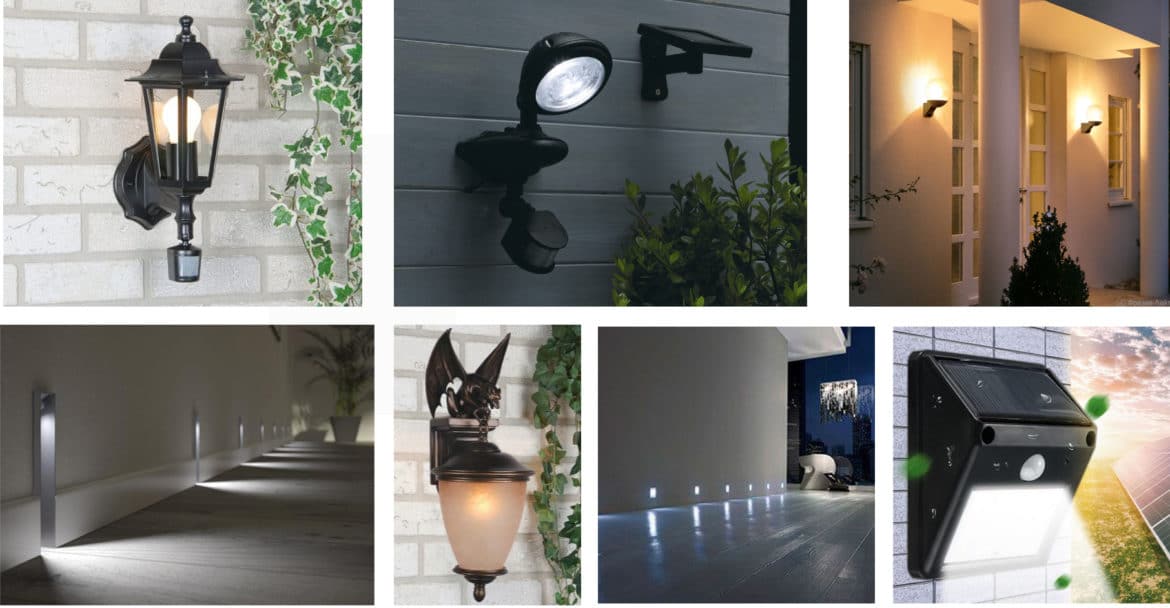

Переносной светильник с ДД

Светильники с ДД бывают переносные и стационарные.

Переносные работают от батареек или аккумуляторов, что повышает их мобильность. Использовать переносные источники света можно вне зависимости от наличия рядом розетки. В некоторых случаях встраивают солнечную батарею.

Стационарные требуют подключения к источнику напряжения: розетки, распределительной коробке и т.п.

В зависимости от размещения светильников выделяют уличные модели, потолочные, настенные.

Уличные светильники с ДД применяются для освещения придомовых территорий, площадей, скверов и т.д. Они могут размещаться на козырьках подъездом, уличных столбах, любых других конструкциях. Подключение может прямое или обходное через выключатель. Во всех случаях необходимо заземление. Уличные светильники с ДД способны выдерживать низкие температуры, высокую влажность.

Потолочные и настенные светильники с ДД освещают внутренние помещения: подъезды, подвалы, склады, гаражи и т.п. В зависимости от цели, планировки помещения они могут располагаться на потолке или на стене. Для внутреннего освещения хорошо подходят инфракрасные датчики. Как правило, светильники подходят сразу для обоих способов монтажа.

Уличные прожектора с эффектом включения на движение

Лампы с датчиком движения работают в уличном освещении в диапазонах до 500 метров, при этом лампы с большей чувствительностью более дорогие. Такая система может использовать любые светоэлементы и работать долгие годы. Беспроводные лампы обладают ещё большим бесценным достоинством, так как является аварийными и не зависят от внешнего электропитания. Это особый вид ламп, в конструкции которых учтены многие факторы:

• эстетика внешнего вида;
• ударостойкость и прочность;
• доступности для монтажа и ремонта;
• внезапности для отпугивания злоумышленников;
• Автономность и автоматическое управление.

Такие светильники обладают ещё одним преимуществом — они способны настраивать необходимый уровень чувствительности универсально для каждого объекта, например, если в доме живут животные, датчик на них реагировать не будет. Светодиодные лампы с датчиком движения и освещённости по своим конструктивным различиям подразделяются на классы:

• люстра;
• уличные фонарные системы;
• прожекторные системы;
• настенные лампы.

Обзор уличных светильников с ДД

Марка	003 FL LED 10W	Globo Projecteur 34117S	Novotech	Novotech Solar 357345	Уличный прожектор Globo Projecteur I 34219S	Globo 3723 3723S
Производство	Китай	Австрия	Венгрия	Венгрия	Австрия	Австрия
Тип светильника	Уличный прожектор	прожектор	настенный светильник	настенный светильник	прожектор	настенный светильник
Высота, мм	115	265	238	195	185	190
Ширина, мм		290	198	182	170	180
Выступ, мм	174	215	80	53	105	110
Цвет плафона	Прозрачный	Серебристый	Прозрачный	Белый	Прозрачный	Белый
Количество ламп	1	1	2	12	1	22
Максимальная мощность лампы, W	10	50	10	0,5	20	0,06
Тип лампы:	СД	СД	СД	СД	СД	СД
Световой поток, Лм:	800	3000	1440		1500	18
Напряжение, В	220	220	220	3	220	220
Степень пылевлагозащиты, IP:	44	44	20	65	65	44
Площадь освещения, м2	5	25	10	3	10	0,7
Встроенные датчики:	ДД	ДД	ДД	ДД	ДД	ДД
				солнечные батареи		солнечные батареи

Приобрели отличный уличный светодиодный 20-ваттный австрийский светильник Globo Projecteur I 34219 для освещения придомовой территории, лёгкий монтаж, удобная установка на любой высоте, точечный свет в любую сторону. Отлично выдержал штормовой ветер и снегопад, не одного сбоя. Хорошая настройка работы датчика, на животных не срабатывает. Учитывая гарантийный срок устройства, надеемся, что он нас будет радовать не меньше 10 лет.

Иван

Дети подарили на Новый год стильный австрийский уличный прожектор Globo 3723S Solar, такое ноу-хау не только включается при движении, но и заряжается от солнечной батареи. Попробовал, установил на крыльце дома, работает. Проверял датчик, срабатывает чётко где-то на 5–6 метрах от входной двери, удобно. Свет приятный, яркий нейтрально-белый, 5 лет гарантии. Вот только солнечную батарею в полном объёме проверим весной, пока что солнышка маловато.

Борис

Возникновение датчиков движения

Исторически возникновение приспособлений для обнаружения перемещения было связано с охранными функциями. У человека давно возникла потребность определять несанкционированное перемещение вблизи охраняемых объектов. Это и заставило ученых с первых шагов использования электричества разрабатывать такие механизмы. Начав с примитивных систем, работавших по принципу механического замыкания цепи и включения сигнала тревоги, они создали современные технологии обнаружения «врагов» с использованием инфракрасного и микроволнового излучения.

Одновременно с этим стремление человечества к комфорту незамедлительно использовало эти достижения для удобства жизни. Теперь не надо включать лампы в доме, подъезде, подвале или гараже руками, достаточно пройти в рабочей зоне прибора, и он включится сам. Этим убивается две проблемы: удобство работы там, где надо искать в темноте выключатель, и экономия электроэнергии. Иногда второй фактор значительно превалирует над первым.

Современные системы «умный дом» обязательно включают в себя систему обнаружения перемещения для включения электрических ламп и для охранных функций, таких как включение сирены, видеокамеры или посылки смс на телефон хозяина или сигнала тревоги в полицию.

Видео описание

В видео показано, как надо подключать датчик движения:

Схема подключения с выключателем

Сразу надо оговориться, что датчик движения и выключатель в схеме подключаются параллельно друг друга. Поэтому, кроме того, что все провода, а именно заземление и ноль, соединяются точно так же, как и в предыдущем случае, соединение фазных жил проводится вот так:

• провод от автомата соединяется с входящей жилой в датчик;
• этот же провод от автомата соединяется с выключателем;
• выходной провод от прибора движения соединяется со светильником;
• от него же прокладывается провод к выключателю.

Эта схема позволят включать освещение с помощью выключателя в независимости от времени суток, а также в независимости от того, работает ли датчик движения, или он сломан.

Схема подключения датчика с выключателем Источник elektromontagy.ru

Особенности конструкции лампы

Разница между лампочкой с датчиком движения и самой обычной заключается в наличии реагирующего элемента. Оболочку выполняют в виде фонаря, торшера, люстры или плафона. В паре с детектором движения применяют разные варианты ламп: светодиодные, люминесцентные, галогенные.

Самым удачным является тандем с LED лампой. Эти функциональные устройства отличаются компактностью, удобны в монтаже. Светодиодные модели иногда дополнительно укомплектовывают независимым реле управления, контроллером. Благодаря наличию этих опций можно управлять как яркостью, так и параметрами свечения.

На фото лампа с датчиком движения Lemanso lm650. Применяют устройство для освещения любых помещений. Установка предельно проста—аналогична вкручиванию обычной лампочки

В отдельных случаях в цепь включают защитные системы, предохраняющие от КЗ, температурных перегрузок, больших напряжений. Независимо от внутренней комплектации, принцип работы таких ламп неизменный: у осветительного прибора обязательно есть считывающий элемент — датчик.

Преимущества и минусы ламп с детекторами движения

Лампа с электронным глазом имеет массу преимуществ. Эти устройства очень удобные — при переходе системы в автоматический режим, отпадает потребность в ручном управлении.

Преимуществом является и универсальность светильников. Их можно укомплектовать любым типом светоэлемента, начиная от простой лампы накаливания и заканчивая самой современной и экономичной лампочкой.

Производители выпускают эти устройства в большом размерном диапазоне. Так как они работают только периодически, срок службы у них большой. Лампы могут быть очень декоративными, поэтому часто используются в ландшафтном оформлении.

В качественных светильниках с детектором движения есть механический и электронный уровни регулировки. В первом случае имеется ввиду угол наклона, а во втором — время свечения, чувствительность сенсора

К светильнику с датчиком движения можно подключить систему сигнализации. Такой союз поможет защитить двор от грабителей. Удачное решение — лампа с лучом, настроенным по всем правилам и размещенная над входной дверью или в темном гараже. Но главным достоинством считается экономичность этих осветительных устройств. Они экономят от 50 до 70% электроэнергии.

К недостаткам можно причислить две особенности таких ламп. Первая — датчик не способен замечать движение, имеющее перпендикулярную направленность по отношению к нему. Вторая — для комнаты, где длительно находятся люди, такой прибор малопригоден.

Это интересно: Трафарет цветов для вырезания из бумаги

Способ и место установки

Все виды датчиков выпускаются двух типов, отличающихся по месту установки – потолочные, имеющие угол обзора 360 и настенные с углом 180 градусов

Чувствительность и надежность ультразвуковых и микроволновых датчиков максимальны при движении объекта по направлению к устройству, а инфракрасных – поперек зоны контроля. Это необходимо учитывать при выборе места монтажа.

Установка потолочных датчиков

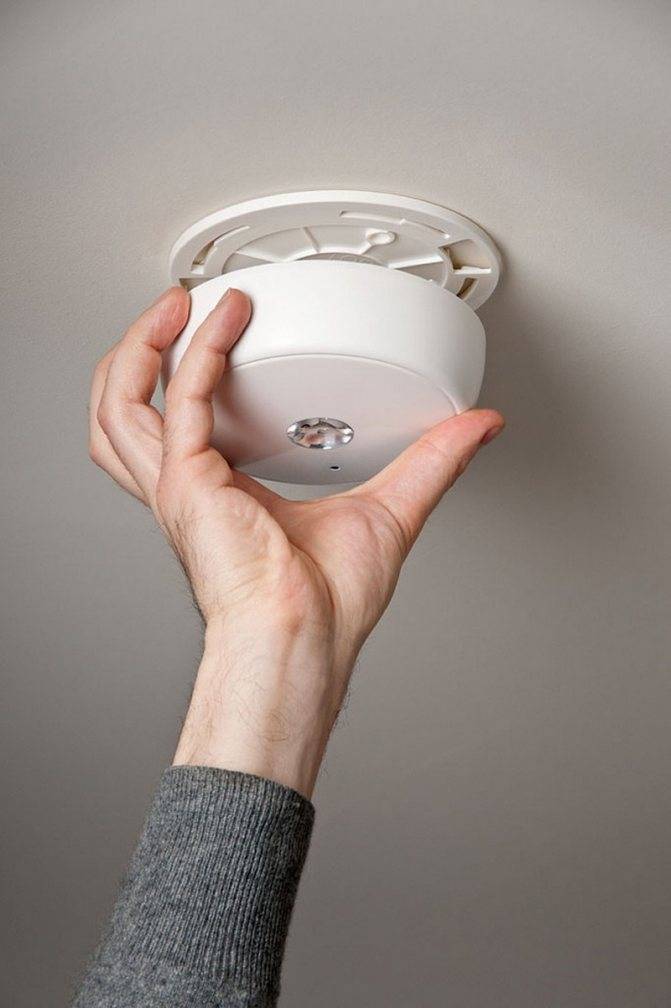

Потолочные датчики устанавливаются на высоте 2,5–3 метра. Территория контроля в этом случае имеет диаметр 10–20 метров. Они устанавливаются в помещении, где контролируют все пространство.

Установка настенных датчиков

Настенные модели используются как в помещении, так и на улице. Дальность срабатывания таких устройств до 50 метров. Высота установки – 2–2,5 метра. В помещении они монтируются чаще всего в углу, а на улице – на стене здания.

При использовании приборов на улице необходимо применять всепогодные устройства со степенью защиты IP54–IP65. Под навесом допускается IP44.

Достоинства и недостатки

К преимуществам можно отнести:

• возможность автоматизации систем освещения, сведение к минимуму ручного управления;
• экономия электроэнергии;
• универсальность: датчиком движения можно дополнить любую лампу;
• большой выбор дизайнерских решений (актуально для оформления ландшафта);
• большой срок службы;
• возможность подключения сигнализации к ДД.

Из недостатков отмечаются:

• ложные срабатывания;
• высокая цена;
• инфракрасный сенсор не замечает движения, которое перпендикулярно ему;
• ультразвуковые сенсоры вредно влияют на животных;
• микроволновые, ультразвуковые ДД малопригодны для использования в людных помещениях.

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые – для уличного освещения;
• Нейтрально-белые – предназначены для освещения производственных помещений;
• Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные – для декоративного освещения.

LED ламп лежит матрица

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта – тепло от двигателей;
• Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

С этим читают:

Датчики движения для охраны: виды, критерии выбора и модели

Схемы датчиков движения: виды, устройство, подключение и принцип работы

Беспроводные датчики движения: как сделать правильный выбор?

Понятие об уличных датчиках движения

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые – для уличного освещения;
• Нейтрально-белые – предназначены для освещения производственных помещений;
• Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта – тепло от двигателей;
• Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

С этим читают:

Понятие об уличных датчиках движения

Прожектор с датчиком движения: особенности выбора, принцип работы и подключение

Светодиодный фонарь с датчиком движения: основные характеристики и нюансы выбора

Виды и типы контроллеров

В зависимости от способа получения сигнала выделяют два типа контроллеров: активные и пассивные.

Активный контроллер состоит из приемника и излучателя. Он сам посылает сигнал (волны разной природы) на объект, затем отслеживает изменения в интерфереционной картине отраженных волн. В случае наличия изменений срабатывает детектор – зажигается свет. Ультразвуковой, микроволновый чипы имеют активный контроллер.

Пассивный контроллер через линзу Френеля отслеживает, фиксирует изменения в перемещении тепловых тел. Статичные объекты не будут замечены сенсором. Устройство его намного проще, стоят они дешевле, но ошибаются гораздо чаще. К ним относятся инфракрасные датчики.

Устройство прибора

Простейший ИК-датчик состоит из двух небольших линз Френеля — сложных составных конструкций из множества призматических фасеток, образующих выпуклую чашу. Они собирают информацию о тепловых волнах с конкретного участка и передают её подсоединённым к ним чувствительным сенсорам. Обычно полученные обеими линзами данные примерно одинаковы — это значит, что движения нет. Если же между ними появляется существенная разница, то в «поле зрения» детектора появился человек или другой объект, излучающий большое количество тепла.

На деле устройство с двумя линзами будет непрактичным из-за слишком низкой чувствительности. В современных моделях датчиков их установлено по несколько десятков — от 20 до 60.

Точные схемы детекторов движения отличаются у разных производителей, но их примерное устройство похоже. Прибор состоит из следующих элементов:

• Оптическая система. Включает в себя множество линз, которые в зависимости от модели устройства могут быть разных форм и размеров, необходимых для покрытия нужного участка пространства. Отделена от прочих элементов системы герметической камерой, чтобы избежать воздействия вырабатываемого ими тепла. Может контролировать одну или несколько плоскостей пространства, а также делать это вкруговую или по лучу.
• Сенсор. Чаще всего им является пироэлектрический элемент, но иногда встречаются модели с термопарами, микроболометрами и полупроводниками. Регистрирует показания, полученные от оптической системы, и при возникновении в них неоднородности подаёт сигнал необходимому прибору.
• Блок обработки сигнала. Анализирует длину, амплитуду и форму помех в инфракрасном излучения, чтобы предотвратить ложные срабатывания. Их могут вызвать такие факторы, как солнечный свет, вибрация, электромагнитные волны, движения животных, тепло бытовых приборов или электроники и даже перемещение потоков воздуха. Более простые блоки обработки всего лишь «отсеивают» слишком слабые сигналы, в то время как сложные версии устройств анализируют длительность и частоту неоднородностей и на их основании определяют, помехи это или нет.

Стоит отметить, что всё, в чём заключается принцип действия датчика движения — это получение информации о наличии в его зоне действия человека. Поэтому он почти никогда не используется без подключения к другим устройствам, которые эту информацию используют. Ими могут быть такие приборы:

• сигнализация, включающая тревогу;
• охранные системы, отправляющие уведомление владельцу датчика и службе безопасности;
• лампы, подсветка бассейна и прочие осветительные приборы, которые включаются или выключаются в зависимости от наличия в их зоне действия людей;
• климатическая техника, изменяющая свои параметры по такому же принципу.

Но бывают и исключения — тогда подключать и настраивать устройства придётся самостоятельно. Пользователю для этого будет предоставлен доступ к личному кабинету на сайте и в мобильном приложении, откуда он сможет задать параметры взаимодействия приборов.

Виды и типы контроллеров

В зависимости от способа получения сигнала выделяют два типа контроллеров: активные и пассивные.

Активный контроллер состоит из приемника и излучателя. Он сам посылает сигнал (волны разной природы) на объект, затем отслеживает изменения в интерфереционной картине отраженных волн. В случае наличия изменений срабатывает детектор – зажигается свет. Ультразвуковой, микроволновый чипы имеют активный контроллер.

Пассивный контроллер через линзу Френеля отслеживает, фиксирует изменения в перемещении тепловых тел. Статичные объекты не будут замечены сенсором. Устройство его намного проще, стоят они дешевле, но ошибаются гораздо чаще. К ним относятся инфракрасные датчики.
