Лампы ДРЛ: устройство, характеристики, правила выбора

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

• ДРЛ 125 — 12000часов;
• 250 — 12000часов;
• 400 — 15000часов;
• 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

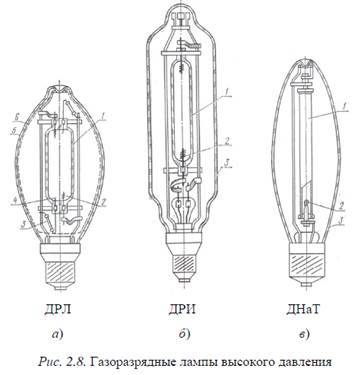

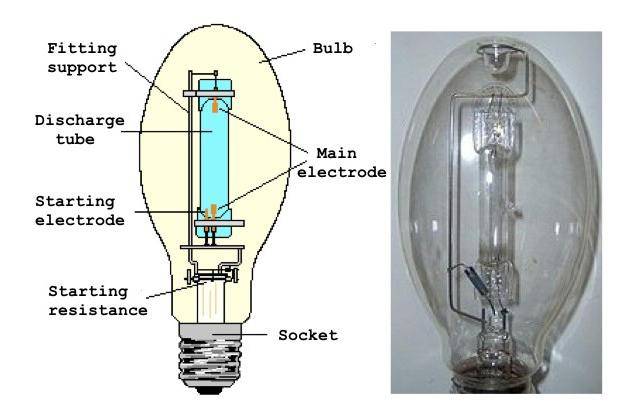

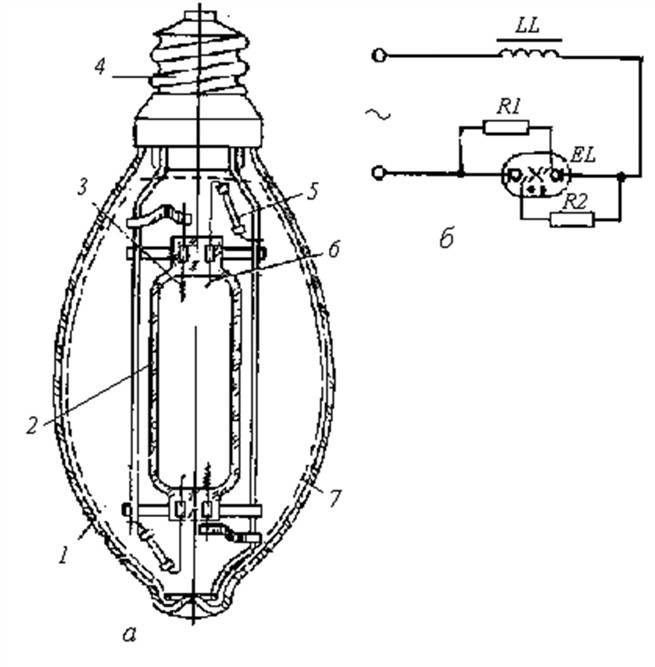

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Принцип работы ламп ДРВ

Может показаться, что эффективность гибридного светового источника будет выше, чем у каждого по отдельности:

• ртутная горелка дает возбуждение для люминофора;
• вольфрамовая спираль делает свой вклад в общий поток света.

Но даже несмотря на эти особенности работы ламп ДРВ их эффективность в среднем ниже примерно на 50 процентов по сравнению с приборами ДРЛ, оснащенными индуктивными дросселями.

Итак, почему же так происходит? Так, вольфрамовая спираль является ограничителем тока через горелку, а ее мощность и сопротивление зависят от условий пусковых режимов этой горелки. На начальном поджиге напряжение на ней имеет два катодных падения потенциала, а это порядка 20 В.

По мере того, как разгорается горелка, ее напряжение возрастает до показателя 70 В, а вот на спирали напряжение постепенно сокращается. В рабочем режиме вольфрамовая спираль будет светить немного лучше лампы накаливания, включенной на половину рабочего напряжения.

Другая причина малой эффективности ламповых приборов ДРВ такая:

• в приборах ДРЛ горелки чаще всего работают с индуктивным балластом, а когда напряжение сети переходит через значение амплитуды, индуктивность отдает накопленную энергию в нагрузку, а напряжение на горелке затягивается;
• если ток ограничен активным балластом, в роли которого в изделиях ДРВ выступает вольфрамовая спираль, то такой подкачки энергии не будет, соответственно, время свечения горелки будет меньше в среднем на 30 процентов. Естественно, вследствие этого световой поток падает, и эффективность источник света будет низкой.

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

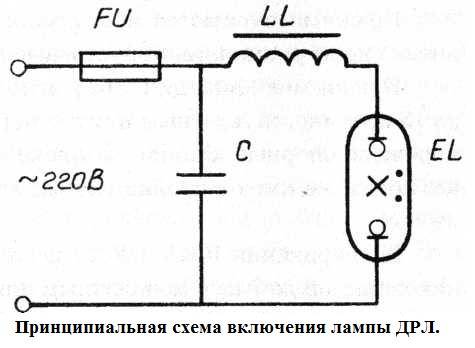

На принципиальной схеме изображены:

EL – ДРЛ.

C – конденсатор (не является обязательным элементом).

LL – дроссель (катушка индуктивности).

FU – плавкий предохранитель.

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Разряд в горелке набирает яркость в течение семи-восьми минут. Это связано с тем, что изначально ртуть находится в виде шарика в жидком состоянии. При росте температуры происходит постепенное испарение ртути и разряд улучшается. Как только жидкий металл полностью перейдет в состояние пара, яркость достигнет максимума. При этом повышается и давление. Максимальная яркость достигается за десять-пятнадцать минут. Температура окружающей среды влияет на время выхода источника света на штатный режим.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

ДРЛ 125 Вт	ДРЛ 250 Вт	ДРЛ 400 Вт	ДРЛ 700 Вт
Номинальный ток дросселя (ПРА)	Iн=1,15 А	Iн=2,15 А	Iн=3,25 А	Iн=5,45 А

Подбор определенного дросселя по току

Подробно изучить конструкцию и принцип работы дросселя вы можете – тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

Тип лампы ДРЛ	Емкость конденсатора
ДРЛ-125 1.15 А	12мкФ
ДРЛ-250 2.15 А	18мкФ
ДРЛ-400 3.25 А	25мкФ
ДРЛ-700 5.25 А	40мкФ

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

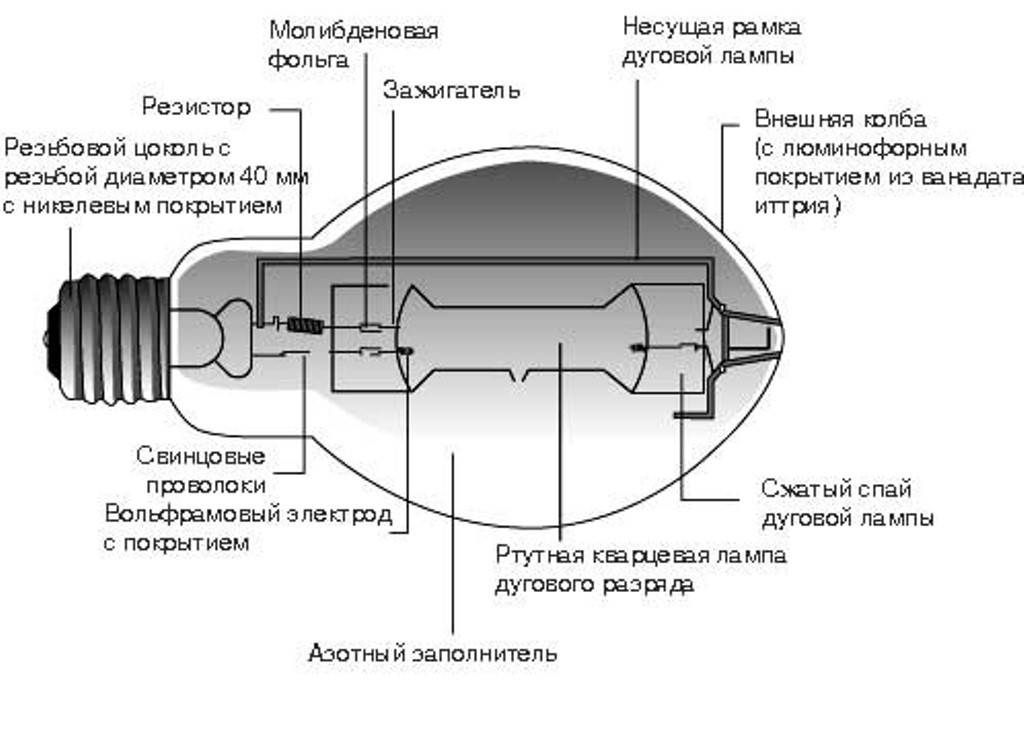

Устройство ртутной лампы

Светильники ДРЛ относятся к газоразрядным приборам высокого давления. Приоритетная сфера использования – освещение улиц, предприятий, гаражей и цехов промышленного назначения. ДРЛ применяются там, где необходим мощный световой поток, а к качеству передачи цветов не предъявляются особые требования.

Основные функциональные части:

1. Колба. Внешняя оболочка прибора изготовлена из жаропрочного стекла. Внутри находится кварцевая горелка, к которой подведены проводники. Стыковка электродов с катодами происходит за счет соединения противоположных полярностей с угольным резистором. Из колбы выкачан воздух, а азот закачан, внутренняя поверхность покрыта люминофором.
2. Цоколь. Отвечает за прием электроэнергии из сети за счет соединения точечного и резьбового контакта с патроном, вмонтированного в светильник.
3. Кварцевая горелка. Главный функциональный элемент ртутной лампы. Конструктивно это кварцевая колба, в которой с двух сторон размещены электроды: два основных и два дополнительных зажигающих.

Пространство колбы под давлением заполнено инертным газом, обеспечивающим изоляцию теплообмена между внутренней средой и горелкой. Дополнительно туда добавляется буквально капля ртути. В холодном состоянии ртутное соединение выглядит как налет на колбе или имеет форму шарика.

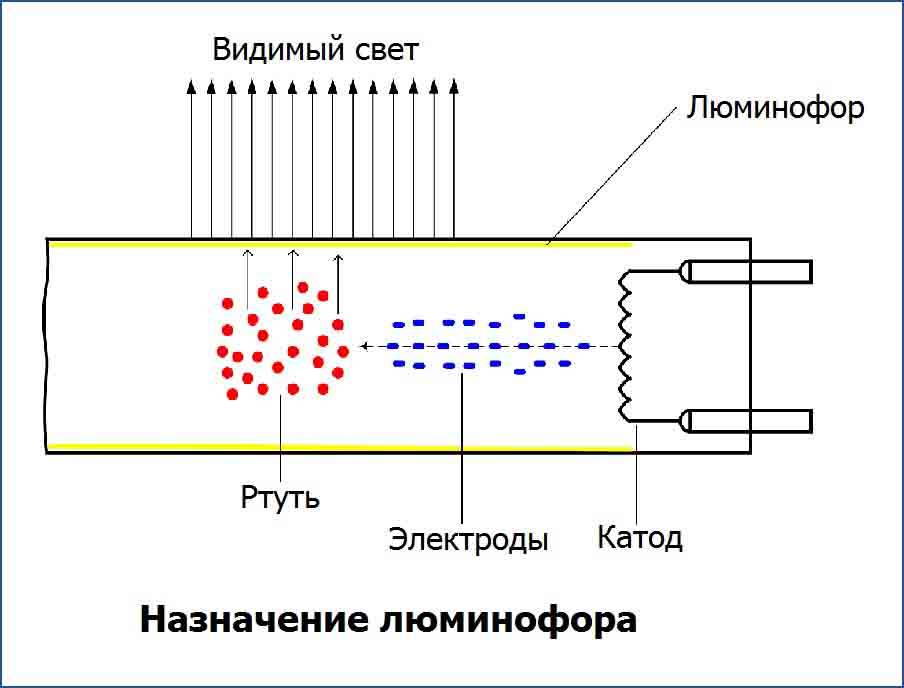

Чтобы разобраться с принципом работы ртутно-дуговой лампочки, следует ознакомиться с ее устройством и ролью составных элементов

Лампы ДРЛ.

Лампа ДРЛ является электрическим газоразрядным светотехническим устройством для искусственного освещения. Аббревиатура расшифровывается – Дуговые Ртутные Лампы. Термин «ртутная лампа» или «РЛ» — общепризнанный. Он используется в технической документации.

• Д – дуга.
• Р – ртуть.
• Л – люминофор (источник света).

Физическим принципом работы является электрический разряд в ртутных парах.

При маркировке присутствует еще и цифра, обозначающая мощность. К примеру, ДРЛ-250 – 250 Ватт, Дуговая Ртутная Лампа.

В СССР, в России существуют регламентирующие документы на изготовление ртутных осветителей ГОСТ 27682-88 и 53074-2008.

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

• Какой срок службы необходим?
• Какая яркость будет достаточная для освещаемой площади?
• Патрон под какой цоколь будет использоваться?
• Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Маркировка	ДРЛ- 125	ДРЛ- 250	ДРЛ- 400	ДРЛ- 700	ДРЛ- 1000	HM-ED 125W	HQL- 125W	HPL-N 125W/542
Мощность	125Вт	250Вт	400Вт	700Вт	1000Вт	125Вт	125Вт	125Вт
Диаметр	76мм	91мм	122мм	152мм	167мм	76мм	70мм	76 мм
Длина, мм	178	228	292	357	411	177	170	173
Цоколь, тип	Е27	Е40	Е27
Напряжение горения, В	125	130	135	140	145	125	125	125
Эксплуатация, час	12000	15000	20000	18000	20000	24000	16000
Поток света, Лм	5900	13500	24000	41000	59000	6200	6300	6200
Встроенный балласт	нет	нет
Производитель	Лисма – г. Саранск \ ГРЛ – г. Полтава	Phoenix	Osram	Philips

Из таблицы видно, что существуют аналоги иностранного производства. И произвести замену – не проблема, так как основные характеристики и габариты сходны. Обычно зарубежные ДРЛ имеют чуть больший световой поток и время службы.

Маркировка	ДРЛ- 125	ДРЛ- 250	ДРЛ- 400	ДРЛ- 700	ДРЛ- 1000
Мощность	125 Вт	250 Вт	400 Вт	700 Вт	1000 Вт
Диаметр*	76 мм	91 мм	122 мм	152 мм	167 мм
Длинна*	178 мм	228 мм	292 мм	357 мм	411 мм
Цоколь,тип	E27	E40
Срок службы*	12000	15000	20000	18000
Световой поток*	5900	13500	24000	41000	59000

*Характеристики могут меняться в зависимости от производителя. В данной таблице представлена наиболее популярная марка (Лисма)

Как можно запустить ДРЛ-лампу без дросселя?

Для эксплуатации дуговой лампы без дополнительного устройства можно пойти по нескольким направлениям:

1. Использовать источник света со специальной конструкцией (лампа типа ДРВ). Особенностью ламп, способных работать без дросселя, является наличие дополнительной вольфрамовой спирали, которая выполняет роль пускателя. Параметры спирали подбираются под характеристики горелки.
2. Запуск стандартной лампы ДРЛ при помощи импульса напряжения, подаваемого конденсатором.
3. Розжиг лампы ДРЛ при помощи последовательного подключения лампы накаливания или иной нагрузки.

Розжиг лампы при помощи последовательного подключения кипятильника представлен в видеоролике, снятом для канала «Все понемногу».

Покупка специальной модели ДРЛ 250

Лампы прямого включения имеются в линейках продукции ряда компаний:

• TDM Electric (серия ДРВ);
• Лисма, Искра (серия ДРВ);
• Philips (серия ML);
• Osram (серия HWL).

Характеристики некоторых ламп прямого включения приведены в таблице.

Параметр	ДРВ 160	ДРВ 750
Мощность, Вт	160	750
Поток, Лм	8000	37500
Цоколь	Е27	Е40
Ресурс, часов	5000	5000
Цветовая температура, К	4000	4000
Длина, мм	127	358
Диаметр, мм	77	152

Принцип работы лампы ДРВ:

1. На начальном этапе розжига лампы спираль обеспечивает напряжение на катодах в пределах 20 В.
2. По мере разжигания дуги начинается рост напряжения, которое доходит до 70 В. Параллельно происходит снижение напряжения на спирали, вызывающее уменьшение свечения. В процессе работы спираль является активным балластом, который снижает эффективность работы основной горелки. Поэтому происходит снижение светового потока при равном потреблении электроэнергии.

Преимущества ламп ДРВ:

• возможность работы в сетях переменного тока 50 Гц с напряжением 220-230 В без дополнительных устройств пуска и поддержки горения разряда;
• возможность использования вместо ламп накаливания;
• малое время выхода на режим полной мощности (в пределах 3-7 минут).

Лампы обладают рядом недостатков:

• пониженная световая эффективность (по сравнению с обычными лампами ДРЛ);
• уменьшенный до 4000 часов ресурс, определяемый сроком жизни вольфрамовой нити.

В связи с недостатками, лампы ДРВ применяются в бытовых светильниках или в старых промышленных установках, предназначенных для монтажа мощных ламп накаливания. В этом случае устройства позволяют улучшить освещенность при одновременном снижении энергопотребления.

Использование конденсатора

При использовании ламп типа ДРИ пуск выполняется через ИЗУ — специальное устройство, дающее импульс зажигания. В состав входят последовательно подключенный диод D и сопротивление R, а также конденсатор C. При подаче напряжения на конденсаторе формируется заряд, который подается через тиристор K на первичную обмотку трансформатора T. На вторичной обмотке формируется импульс повышенного напряжения, обеспечивающий розжиг разряда.

Схема конденсаторного розжига

Использование элементов позволяет снизить потребление электроэнергии на 50%. Схема подключения идентична, параллельно устанавливается конденсатор сухого типа, рассчитанный на работу в цепях с напряжением 250 В.

Емкость конденсатора зависит от рабочего тока дросселей:

• 35 мкФ при токе 3А;
• 45 мкф при токе 4,4А.

Использование лампы накаливания

Для розжига ДРЛ может подключаться лампа накаливания с мощностью, равной газоразрядной лампы. Возможно включить лампу путем использования балластного сопротивления с аналогичной мощностью (например, кипятильника или утюга). Подобные способы не обеспечивают стабильной работы и не соответствуют требованиям безопасности, поэтому не рекомендованы к применению.

Розжиг ДРЛ 250 при помощи лампы накаливания с мощностью 500 ватт демонстрирует автор Андрей Иванчук.

Что нужно знать об индикаторных видах ламп

В качестве альтернативы малогабаритным лампам накаливания использование газоразрядных индикаторных ламп (лампы ин) выглядит более чем оправдано. Такие лампы работают за счет свечения закачанного между электродами газа, помещенного в стеклянную колбу. Какого цвета газ использовали для наполнения колбы, такого цвета получится конечное свечение.

Самые популярные линейные газоразрядные индикаторы — на основе неона. Конструкции можно встретить в елочных гирляндах, не редкость и светильник с наполнением такого рода —лампочкой газоразрядного типа миниатюрных размеров.

Газоразрядные индикаторы отличаются практичностью и экономичностью работы, особенно по сравнению с обычными лампочками. Они имеют невысокий уровень внутреннего сопротивления. Одиночные варианты чаще всего используют для подсвечивания надписей на стекле или пластике, также индикаторы подходят для подсветки символических пиктограмм.

В заключение отметим, что невозможно искусственно увеличить значение использования газоразрядных ламп в жизни современного человека. Изделия действительно востребованы и в некотором роде даже незаменимы. Сколько еще применений сможет им найти человек в ближайшем будущем? Время покажет.

Проверка ламп дневного света мультиметром

ВИДЕО ПО ТЕМЕ: Лампа ДРЛ( ДРВ). Вторая жизнь после перегорания спирали балласта.

В условиях повышения цен на энергоресурсы, увеличения тарифов на электроэнергию, для населения актуальным стал вопрос экономии электричества в домах и квартирах. Разработаны различные технологии, позволяющие использовать более экономичные электроприборы, чем те, которые производились еще несколько десятилетий назад. При организации освещения помещений уже достаточно давно применяются люминесцентные источники света, или лампы дневного света ЛДС. Они, обеспечивая такую же освещенность, как и обычные лампочки накаливания, потребляют в раз меньше электроэнергии, чем их предшественники. Несмотря на то, что появились еще более экономичные светодиодные источники, цена их настолько высока, что в настоящее время использование светильников с ЛДС остается наиболее рациональным решением. В процессе эксплуатации светильников всегда возможны поломки, отказы в работе некоторых элементов.

В последнее время принято называть газоразрядные лампы разрядными лампами. Разрядные лампы обладают высокой эффективностью преобразования электрической энергии в световую. В разрядных лампах могут использоваться разные газы: пары металлов ртути или натрия , инертные газы неон, ксенон и другие , а также их смеси. Среди ртутных ламп можно упомянуть дуговые ртутные люминесцентные лампы ДРЛ. Меньше распространены безртутные разрядные лампы, содержащие инертные газы: ксеноновые лампы ДКсТ , неоновые лампы и другие. Разрядные источники света газоразрядные лампы постепенно вытесняют привычные ранее лампы накаливания , однако недостатками остаются линейчатый спектр излучения, утомляемость от мерцания света, шум пускорегулирующей аппаратуры ПРА , вредность паров ртути в случае попадания в помещение при разрушении колбы , невозможность мгновенного перезажигания для ламп высокого давления. В условиях продолжающегося роста цен на энергоносители и удорожания осветительной арматуры, ламп и комплектующих всё более насущной становится потребность во внедрении технологий, позволяющих сократить непроизводственные затраты.

Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп. Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 ватт, а подключается к однофазной электрической сети с напряжением вольт и частотой 50 герц. Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:.

Характеристики

Выше свойства ламп ДРЛ были описаны в общих чертах, теперь же приведем точные их параметры:

1. КПД. У разных ламп меняется от 45% до 70%.
2. Мощность. Минимальная — 80 Вт, максимальная — 1000 Вт. Отметим, что для ртутных ламп это далеко не предел. Так, некоторые разновидности дуговых ртутных ламп могут иметь мощность 2 кВт, а ртутно-кварцевые светильники (ДРТ, ПРК) — 2,5 кВт.
3. Вес. Зависит от мощности светильника. Лампа ДРЛ-250 весит 183,3 г.
4. Показатель тактовой нагрузки сети. Максимальное значение, характерное для самых мощных ламп, составляет 8 А.
5. Световой поток. В зависимости от мощности варьируется в пределах от 40 до 59 лм/Вт. Так, осветительный прибор ДРЛ мощностью 80 Вт излучает свет силой 3,2 тыс. лм, светильник мощностью 1000 Вт — силой 59 тыс. лм.
6. Использование пускового механизма. В лампах ДРЛ пусковое устройство (дроссель) является обязательным. В нем не нуждаются только ртутно-вольфрамовые лампы, в которых имеется вольфрамовая нить накаливания.
7. Цоколь. ДРЛ лампы оснащаются цоколями двух типов: при мощности менее 250 Вт используется цоколь типа Е27, при мощности 250 Вт или большей — Е40.
8. Период эксплуатации. Полный ресурс лампы типа ДРЛ составляет 10 тыс. часов. Но нужно учитывать, что яркость лампы в течение всего этого срока не остается стабильной. В результате износа люминофора она постепенно снижается и к концу срока службы может упасть на 30% — 50%. Поэтому обычно лампы ДРЛ утилизируют раньше, чем они перестанут работать.

Сегодня в продаже часто встречаются лампы, производители которых заявляют ресурс в 15 и даже 20 тыс. часов. Чем более мощной является лампа, тем дольше она обычно служит.

Полезно знать: у зарубежных производителей ртутные лампы обозначаются различными аббревиатурами:

• Philips: HPL;
• Osram: HQL;
• General Electric: MBF;
• Radium: HRL;
• Sylvania: HSL и HSB.

В международной же системе обозначений (ILCOS) лампы этого типа принято обозначать буквосочетанием QE.

Дуговые ртутные лампы используются для наружного освещения

Необходимо отметить, что ртутно-вольфрамовые лампы, которые включаются без пускового устройства и загораются сразу, во многом уступают лампам ДРЛ:

• имеют низкий КПД;
• дорого стоят;
• не обладают достаточной износостойкостью;
• имеют ресурс 7,5 тыс. часов.

Малый срок службы и низкий КПД объясняются присутствием нити накаливания. Но зато она улучшает цветопередачу, что позволяет применять такие лампы в бытовых помещениях.

Сегодня лампы ДРЛ успешно вытесняются металлогалогенными лампами (обозначаются буквосочетанием ДРИ), которые отличаются наличием в газовой смеси так называемых излучающих добавок. ДРИ так и расшифровывается — дуговая ртутная с излучающими добавками.

В этом качестве используются галогениды различных металлов — таллия, индия, натрия и некоторых других. Их присутствие способствует увеличению светоотдачи до 70 – 90 лм/Вт и даже выше. Намного лучше становится и цветность. Ресурс у ДРИ ламп такой же, как у ДРЛ — от 8 до 10 тыс. часов.

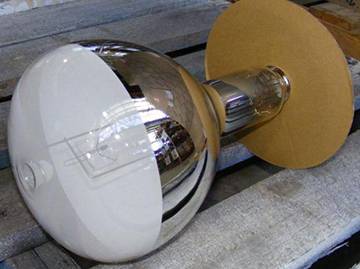

Выпускаются ДРИ лампы, колба которых частично покрыта изнутри зеркальным составом (ДРИЗ). Такой светильник весь производимый им свет подает в одном направлении, за счет чего его светоотдача с этой стороны значительно возрастает.

Виды ламп ДРЛ

Этот тип осветителей классифицируется по давлению паров внутри горелки:

• Низкого давления — РЛНД, не более 100 Па.
• Высокого давления — РЛВД, около 100 кПа.
• Сверхвысокого давления — РЛСВД, около 1МПа.

У ДРЛ есть несколько разновидностей:

• ДPИ – Дуговая Ртутная с излучающими добавками. Разница только в примененных материалах и наполнении газом.
• ДРИЗ – ДРИ с добавлением зеркального слоя.
• ДРШ – Дуговая Ртутная Шаровая.
• ДРT – Дуговая Ртутная трубчатая.
• ПРК – Прямая Ртутно-Кварцевая.

Западная маркировка отличается от российской. Этот тип маркируется как QE (если следовать ILCOS – общепринятой международной маркировке), по дальнейшей части можно узнать производителя:

HSB\HSL – Sylvania,

HPL – Philips,

HRL – Radium,

MBF – GE,

HQL – Osram.

Плюсы и минусы

Источники ДРЛ давно используются для освещения улиц и помещений. За это время пользователи успели выделить преимущества и недостатки, определяющие выбор:

Преимущества:

• хорошая светоотдача;
• высокая мощность;
• относительно небольшие размеры корпуса;
• невысокая цена по сравнению со светодиодными;
• экономичное энергопотребление;
• большая часть продукции способна работать на протяжении 12 000 часов (показатель зависит от качества используемых компонентов).

Имеются и минусы, которые важно учитывать:

• внутри колб присутствуют вредные пары ртути, способные вызвать отравление в случае утечки;
• от включения до выхода на номинальную мощность проходит некоторое время;
• предварительно нагретую лампу невозможно включить, пока она не остынет (около 15 минут);
• чувствительны к скачкам напряжения (отклонение на 15% вызовет изменение яркости на 30%);
• оборудование плохо работает при низких температурах;
• во время работы наблюдается пульсация света;
• невысокая цветопередача;
• элементы сильно нагреваются;
• в схеме нужно использовать специализированные термостойкие компоненты (провода, патроны и т.д.);
• дуговому элементу требуется пускорегулирующая аппаратура;
• иногда включенный элемент издает неприятный звук;
• в помещении, где работают лампы обязательно наличие вентиляции для выветривания озона;
• со временем люминофор теряет свои свойства, что приводит к ослаблению светового потока и изменению спектра.

Лампы с газовыми разрядами

Излучение световой энергии, которая распределяется в зоне обзора глаз человека, обеспечивает газоразрядная лампа. Основой этой лампочки является колба, изготовленная из стекла. В нее под большим давлением помещается газ, реже — металлические пары. С двух сторон стеклянной колбы, как правило, располагаются электроды.

Таким образом, ГРЛ имеет иной, чем светодиодные лампы, принцип работы. Внутриламповая система начинает свою работу после того, как от начала и до конца колбы пройдет заряд электрических частиц. Электрод, который и создает свечение, располагается в самом центре газоразрядной лампы. Под этим электродом располагается резистор, который ограничивает поступление тока. Всю эту конструкцию держит цоколь, при помощи которого лампа фиксируется в различных осветительных приборах. Такая лампочка может быть установлена как на улице, так и в доме.

Важно отметить, что газоразрядная лампа наибольшей популярностью пользуется в автомобильной сфере. Прекрасно подходят такие лампы для уличного освещения

Еще одним немаловажным пунктом можно выделить световые оттенки, которые излучает лампа. Они могут быть как ультрафиолетовые, так и инфракрасные. Главное то, что они видимы глазу человека. Такое сечение добывается методом покрытия газоразрядной лампы люминесцентным раствором. Как правило, его наносят во внутреннюю часть колбы.

Развитие технологии

Технология также совершенствовалась. Сейчас выпускаются металлогалоидные лампы. В них добавлены соединения йода и других металлов для улучшения видимого излучения и цвета.

Были создана новая разновидность – ДРВ. Это гибрид классической лампы накаливания и ДРЛ. В них добавлена нить из вольфрама. Она играет роль ограничивающего резистора и источника излучения одновременно. Резистор, как правило, угольный. Здесь – из тугоплавкого вольфрама. Такое конструкторское решение позволило отказаться от использования дросселя. Эту лампу подключают как обычную лампу накаливания – дополнительной пускорегулирующей аппаратуры она не требует.

Сравнение лампочек ДРЛ с аналогами

Разрядные лампы часто сопоставляют между собой и с более выгодными светодиодами. Ближайшие аналоги ДРЛ – осветители трех типов: ДРВ, ДРИ и ДНаТ. Попробуем выявить особенности и конкурентные преимущества разных лампочек.

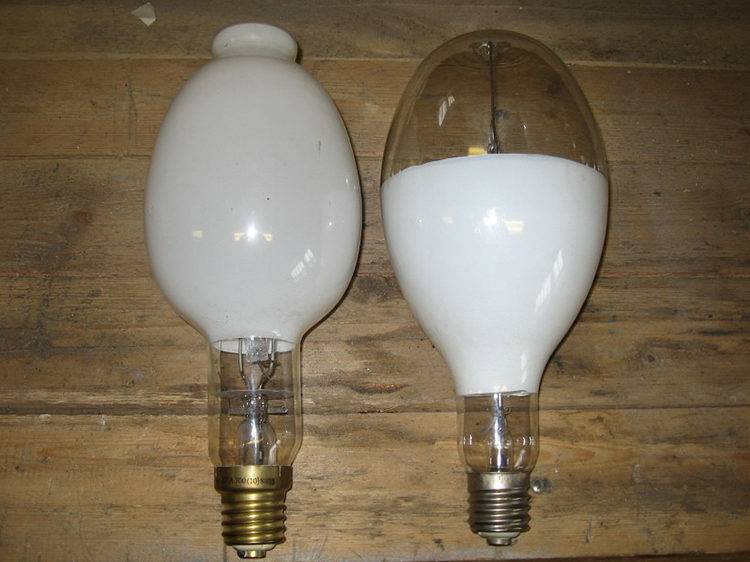

ДРВ. Ртутно-вольфрамовая дуговая лампочка по конструкции и принципу действию очень схожа с ДРЛ. Конструктивно внутри колбы имеется ртутная разрядная горелка и вольфрамовая спираль. Последний элемент ограничивает силу тока для горелки, а значит, дополнительная пускорегулирующая аппаратура не нужна.

Основные отличия ртутно-вольфрамовых ламп от ДРЛ:

• больше расходуют электроэнергии – световой поток ДРВ 250 не более 5500 Лм;
• предположительное время работы – 3000 часов;
• загораются в течение 1-ой минуты.

ДРИ. Дуговые ртутные лампочки с излучающими добавками: галогенит индия, натрия, талия и пр. Металлические компоненты повышают светоотдачу приборов до 75-90 Лм/Вт.

Дополнительный плюс металлогалогеновых ртутных ламп – улучшенный показатель цветопередачи. Для работы ДРИ, как ДРЛ, требуют подключения через дроссель

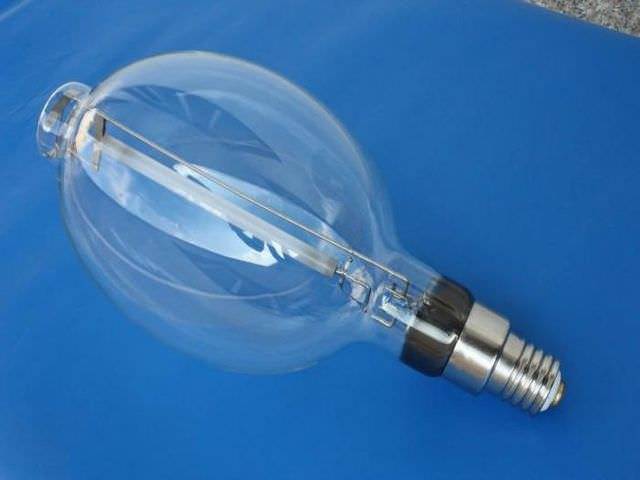

ДНаТ. Натриевые дуговые лампы могут похвастаться максимальной светоотдачей и длительным эксплуатационным периодом среди разрядных осветителей. Производительность натриевых лампочек с течением времени сокращается не так заметно, как ДРЛ ламп.

Характеристики ДНаТ:

• максимальная светоотдача – 125 Лм/Вт;
• работоспособность – в пределах 20 тысяч часов;
• относительная стабильность параметров;
• широкий диапазон рабочих температур;
• выход на максимальную освещенность за 5-7 минут.

Минусы натриевых источников света: значительная пульсация и низкий коэффициент цветопередачи, Ra=25. В спектре излучения преобладают красные и желтые цвета.

Разрядные лампы уверенно уступают место светодиодным вариантам. LED-приборы по всем техническим и эксплуатационным параметрам превосходят своих предшественников.

Неоспоримые достоинства светодиодов: экологичность, минимальная пульсация, длительность службы, моментальное включение, отличная передача цветов и контрастность. Кроме отличных эксплуатационных характеристик, диодные приборы обладают температурной и механической стойкостью.

КПД LED-ламп вне конкуренции, эффективность работы достигает 95-98%. Главный фактор, несколько сдерживающий переоснащение светильников, – высокая цена на светодиодные лампы
