Viessmann Vitopend
Стоя перед выбором приобретения того или иного газового оборудования, потребитель опирается на финансовую возможность, техническое оснащение агрегата, его качественные и функциональные способности, а также экономию средств и экологические характеристики. Немецким заводчикам фирмы Viessmann удалось соединить перечисленные параметры в водогрейных аппаратах Vitopend. Характерными чертами настенных котлов этого бренда выступают:
- продукты горения содержат минимальное количество вредных компонентов, с легкостью перерабатываемых растениями;
- пониженное потребления газа при высоком КПД (у турбированных моделей);
- линейка Vitopend характеризуется двумя видами агрегатов:
- С проточным методом получения горячей воды.
- С накопительным баком (до 50л), что позволяет экономить на энергоносителях и оставаться с горячей водой при несанкционированном отключении газа.
- бесшумность работы;
- возможность использования природного и сжиженного газа;
- оснащение контроллером безопасности работы.
При отсутствии обеспечения центральным газоснабжением и перебоями с электроэнергией можно выбрать котел на ручном управлении. Это позволит организовать систему отопления с помощью механического термостата, не зависящего от перепадов энергоресурсов.
Достоинства:
- Компактный;
- Отлично греет воду;
Недостатки:
Не очень надежен.
Двухконтурные газовые котлы: производители
Дорогие — это изделия европейских производителей:
- Итальянские газовые котлы — Ferroli (Ферроли), Beretta (Беретта), Аристон, Baxi (Бакси).
- Не уступают им по качеству немецкие: Viessmann (Вайсманн), Wolf (Волф), Vaillant (Виалант).
- Корейские Navien (Навьен) составляют достойную конкуренцию лидерам.
Это оборудование работает надежно и без сбоев, но только при создании определенных условий. Первое — стабильное электропитание, без значительных отклонений по частоте и напряжению. Стабильностью наши сети не грешат, потому необходим стабилизатор напряжения, причем лучше — электронный. Второе условие нормальной работы — определенное давление газа в магистрали. Большая часть немецких и итальянских газовых котлов работают если давление газа 2 атм и больше. Исключение — котлы Аристон и Навьен.
Производители двухконтурных газовых котлов исчисляются десятками
Неплохо зарекомендовали себя на рынке настенные двухконтурные газовые котлы российского производства — Данко, Protherm (Протерм). Они имеют примерно тот же функционал, что и «европейцы», но менее остро реагируют на отклонения в электропитании, работают при низком давлении газа. Что не радует — российский «сервис».
Есть еще котлы Bosch (Бош). Сама фирма — немецкая, но есть заводы и в России, так что с географической принадлежностью этих котлов определиться непросто — часть производится в России, часть на других заводах в других странах. Специалисты кампании Bosh разработали новую модель котла, адаптированную к нашим условиям — Gaz 6000 W.
Принцип работы котла и его устройство
Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.
Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.
Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:
- Газовая горелка.
- Циркуляционный насос.
- Трехходовой клапан.
- Контур ГВС, пластинчатый теплообменник.
- Теплообменник контура отопления.
- D — вход (обратка) отопительной системы для нагрева;
- A — подача готового теплоносителя для отопительных приборов;
- C — вход холодной воды из магистрали;
- B — выход готовой горячей воды для санитарных нужд и бытового использования.
Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.
Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.
Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.
Конструкция двухконтурного газового котла.
Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.
В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.
В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.
Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.
Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.
Схема подключения двухконтурного котла.
Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.
Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.
Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.
Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.
Типы исполнения газовых котлов на два контура
Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.
При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.
Настенный газовый котел двухконтурного типа отличается компактными размерами и современным дизайном, но эффективен только при отоплении помещений небольшой площади при умеренном потреблении горячей воды
Выбор настенного двухконтурного котла может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.
Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.
В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.
Чем отличаются одноконтурные котлы на газе от двухконтурных
Выбирая, что лучше, одноконтурный или двухконтурный котел, следует хорошо изучить принцип работы, схожесть и отличия каждого типа:
- Конструкция с одним контуром – отличаются высокой производительностью. В качестве теплообменника, используется проточный змеевик или «водяная рубашка», изготовленная из чугуна или стали.
- Устройство с двумя контурами – теплообменник по периметру окружает змеевик, подключаемый к системе горячего водоснабжения или встроенному в корпус котла бойлеру косвенного нагрева.
Различие котла отопления с двумя контурами от котла с одним контуром, заключается в предназначении. Модели без встроенного 2-го контура, изготавливаются исключительно для обогрева, но с возможностью дополнительного переоборудования под горячее водоснабжение через внешний бойлер. Оборудование с двумя контурами, способно одновременно работать для системы отопления и ГВС.
Какой котел выгоднее – двухконтурный или одноконтурный
Сравнительный расход газа при эксплуатации одноконтурных и двухконтурных котлов, показывает, что первые модели более экономичны. Но, это действительно только в оптимальных условиях, без учета затрат на монтаж и подключение бойлера косвенного нагрева.
При учете экономичности учитывают несколько факторов:
- Технические характеристики агрегатов с двумя контурами. Для отопительного оборудования, в технической документации указывается пропускная способность. Этот параметр показывает, сколько горячей воды будет нагрето за минуту.Обычно, коэффициент составляет 10-15л, для агрегатов, использующих проточный нагрев, и 45-60 литров, для моделей с встроенной буферной емкостью. Если данного объема недостаточно, потребуется установить внешнюю накопительную емкость.
- Затраты на подключение накопительной емкости. Бойлер, стоит от 40 до 80% себестоимости газового теплогенератора (в зависимости от выбранной модели).
- Расходы за газ – конструкция с одним контуром, затрачивает меньше газа, работая исключительно на нагрев системы отопления. После подключения бойлера, потребуются дополнительные затраты, в 10-20%, на нагрев и поддержание температуры воды в емкости.
Следовательно, оборудование с одним контуром, экономичнее, но только в том случае, если планируется использовать выбранную модель отопительного оборудования, строго по назначению. Подключение бойлера, вносит свои коррективы и делает конструкцию с двумя контурами экономичней.

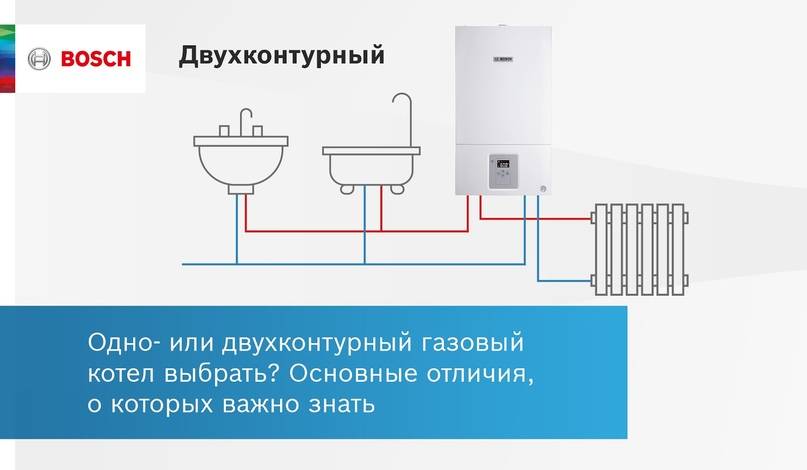

Какой газовый котел лучше выбрать – одноконтурный или двухконтурный
Отличие одноконтурного газового котла, подключенного к бойлеру косвенного нагрева, от 2-х контурного, заключается в том, что первый тип теплогенератора не ограничен количеством нагреваемой воды для ГВС. Накопительная емкость подбирается индивидуально, в зависимости от потребностей жильцов дома.
Выбор между одноконтурным и двухконтурным отопительными котлами, легко сделать, если хорошо понимать, будет ли необходима и какой объем горячей воды, требуется на выходе. Если ГВС не предусмотрена или требуется большой объем нагретой воды, лучше установить агрегат с одним контуром.
Для одновременного подключения к горячему водоснабжению и системе отопления, с затратами не более чем 60 л/мин, устанавливают 2-х контурную модель с теплообменником и змеевиком для ГВС.
На что обратить внимание при выборе?
Перед покупкой двухконтурной модели стоит обратить внимание на пять важных показателей:
Тип камеры сгорания
Существуют устройства с открытой и закрытой камерой сгорания. Приборы с открытой камерой забирают воздух из помещения, а продукты горения выводят через дымоход. По технике безопасности такой дымоход должен быть не менее 4 м в высоту. Так как при этом кислород из помещения расходуется, то в таком доме должна быть хорошо организована вентиляция.
ПокупкаВыбираем электрокотел на дачу: 5 факторов на которые стоит обратить внимание
При закрытом горении воздух забирается с улицы, а продукты горения в этот момент выводятся наружу. Таким образом кислород в помещении не сгорает и в целом атмосфера гораздо более благоприятная. Модели с закрытой камерой подойдут тем, у кого плохо организована вентиляция в доме. Также их можно устанавливать на кухне или в ванной комнате. Устройства с закрытой камерой горения — это единственно возможный вариант для многоквартирных домов.
Тип котла
Бывают классические (конвекционные) и конденсационные устройства.
Классические настенные газовые котлы с двумя контурами, рейтинг 2021 которых будет приведен ниже, вырабатывают тепло лишь за счет горения газа. В среднем их КПД составляет от 85 до 95 %.
Конденсационные приборы вырабатывают дополнительное тепло за счет конденсации водяного пара, который образуется естественным образом в процессе горения. Благодаря этому КПД котла повышается и может составлять от 100 до 110 %. Учитывая это, конденсационная модель может сократить расход газа на 10 — 15 %. Особенно ощутима эта экономия будет при использовании теплого пола. Если вы реально хотите сэкономить на отоплении и подогреве воды, то берите конденсационную модель. Такие модели обязательно войдут в наше рейтинг настенных газовых котлов двухконтурных по надежности.
Материал теплообменника
Теплообменник устройства может изготавливаться из таких материалов:
- Чугун. Применяется в самых дешевых моделях. Неплохо генерирует тепло, но КПД обычно не превышает 90%. Котлы с чугунными теплообменниками более тяжелые и громоздкие, что усложняет их монтаж.
- Нержавеющая сталь. Применяется для бюджетного и среднего класса. Нержавейка довольно долговечная и при необходимости легко ремонтируется. Однако теплоотдача меньше, чем у меди.
- Медь. Медные теплообменники ставят в моделях среднего и дорогого класса. Они долговечные и хорошо отдают тепло.
Если хотите взять классическую модель и собираетесь сами монтировать ее, берите с нержавеющим теплообменником. Для теплого пола и горячего водоснабжения рекомендуем брать устройство конденсационного типа с медным теплообменником.
Мощность котла
В среднем 1 кВт мощности прибора способен отопить около 8 м2 площади. Разделите общую площадь, которую вам нужно отопить на 8 и получите требуемую мощность. Добавьте 1 кВт на подогрев воды. Если же хотите более точно рассчитать мощность устройства, воспользуйтесь формулой, которую мы приводили для одноконтурных котлов.
Наличие встроенного бойлера
Отдельный тип двухконтурных котлов может дополнительно оснащаться бойлером для нагрева и главное хранения воды. Иногда очень удобно иметь такой бойлер, так как при сильном падении давления в трубопроводе котел может попросту не греть воду, а в бойлере вода всегда будет горячей. Приобретение модели со встроенным бойлером имеет смысл лишь в тех случаях, когда наблюдается частое падение давления в городском водопроводе. В противном же случае это лишняя трата денег.
Как выбрать 2-х контурный навесной котел на газе
Подбор газового теплогенератора, в первую очередь, связан с необходимостью выбрать агрегат, соответствующий техническим характеристикам отапливаемого здания
Затем, обращают внимание на марку производителя и подбирают вариант, соответствующий финансовым возможностям
Выбор настенного двухконтурного отопительного газового котла, также основывают на его функциональных особенностях. При желании, практически каждая модель, предлагаемая потребителю, доукомплектовывается дополнительными устройствами, облегчающими и делающими эксплуатацию комфортной.
Как рассчитать мощность двухконтурного котла
Бытовой настенный двухконтурный газовый котёл, выпускают мощностью от 8 до 60 кВт. Расчет отопителя выполняют тремя способами:
- Сложные теплотехнические расчеты с привлечением специалиста теплотехника. Работы стоят дорого, и целесообразны только для домов и коттеджей большой площади.
Онлайн калькуляторы – специальное программное обеспечение, позволяющее рассчитать котел с минимальной погрешностью. Для получения точных результатов, потребуется ввести данные о степени теплоизоляции, количество оконных и дверных проемов, широты, в которой расположено здание и других параметров.
Самостоятельные подсчеты – подходят только для помещений с высотой потолков не более 2,7 м и средней степени теплоизоляции. Вычисления выполняют с помощью формулы – 1 кВт =10 м². К полученному результату, добавляют 10 процентов запаса, необходимого для сильных морозов и еще 15% на ГВС.Данная формула, позволяет выбрать котел по площади и обеспечивает относительную точность расчетов, и подходит для небольших домов и квартир.
Какой фирмы настенный 2-х контурный котёл лучше
Самые продаваемые навесные газовые 2-х контурные котлы, предлагаются итальянскими компаниями. Популярность, в основном связана с относительно низкой стоимостью и широким функционалом устройств.
Немецкие теплогенераторы, считаются лучшими в своем классе, но, спрос на них, ограничивает высокая стоимость продукции. Бюджетными версиями, считаются отечественные котлы Neva Lux, BaltGaz, Лемакс. Агрегаты устойчивые к накипи и полностью адаптированы к отечественным параметрам газоснабжения.
Для максимальной автоматизации и комфорта эксплуатации, следует выбирать двухконтурные навесные газовые котлы фирм Baxi, Ferroli, Protherm Wolf, Chaffoteaux. Все перечисленные модели, отличает высокая степень безопасности, широкий модельный ряд и теплоэффективность.
Самые надёжные котлы Buderus, Viessmann, Vaillant. Немецкий производитель следит за качеством выпускаемой продукции, полностью контролирует процесс производства, что гарантирует полное соответствие заявленным в технической документации характеристикам.
Если учитывать исключительно количество продаж, самые популярные двухконтурные котлы отопления, предлагают итальянские производители. По надежности, первенство остается за немецкими теплогенераторами, по ценовой доступности, российские котлы вне конкуренции.
Сравнительно недавно, отечественный рынок отопительного оборудования, стали завоевывать корейские производители Kentatsu, Navien, Rinnai. Недостаток сервисных центров и проблемы, наблюдаемые во время эксплуатации, пока еще препятствуют широкой популярности продукции.
Стоимость двухконтурных котлов
Цены на настенные двухконтурные газовые котлы отопления, варьируются, в зависимости от нескольких факторов:
- Производитель – разница между качественным немецким котлом и российским аналогом, составляет приблизительно 200-300%. Средняя ценовая политика у итальянских и корейских заводов.
Комплектация – котлы, оснащенные модуляционной горелкой, стоят на 50% дороже оборудования с классическим горелочным устройством. Система дистанционного контроля, погодозависимые и комнатные датчики, выносной блок управления и другое оборудование, приобретаются в дополнительной комплектации, что может увеличить себестоимость котла еще на 10-15%.
Дороже всего, обойдется немецкий котел с закрытой камерой сгорания, совместно с накопительным бойлером, емкостью 60 литров. В такой комплектации, отопитель от компании Wolf, обойдется приблизительно в 80-100 тыс. руб.
