Каркас для ванны: как смастерить и установить опорную конструкцию

Каркас из металлопрофиля своими руками

Установка каркаса из металлопрофиля для гипсокартона.

Подготовка оборудования и разметка

Подготовительный этап включает следующие шаги:

емкость переворачивается вверх дном;
саморезами на усиленном фанерой днище фиксируются профили, к которым прикручиваются ножки;
выполняется монтаж системы слива-перелива.

Следующий шаг — регулирование высоты за счет подкручивания ножек. Для горизонтальной ориентации применяется лазерный уровень.

Завершающий этап подготовительных работ — разметка области настенных креплений каркаса. Для этого на стене отмечается линия, соответствующая расположению нижнего бортика ванны.

Монтаж каркаса

Для правильного выполнения установки нужно придерживаться следующего алгоритма:

в отрезках профиля прорезаются отверстия для последующей фиксации;
в перегородки из кирпича и бетона согласно отметкам вставляются дюбели, на которых саморезами крепятся металлические рейки;
проводится монтаж боковых опорных планок;
после обработки герметиком наружных полок профилей монтируется ванна и соединяется с коммуникациями.

Самостоятельная установка каркаса.

На следующем этапе создаются опоры под днище. Они выкладываются из кирпича, шлакоблока или пенобетона с использованием цементного раствора. При этом дно емкости не должно соприкасаться с кладкой. Монтажная пена заполняет зазор. После отвердения состава завершается монтаж каркаса и устанавливается декоративный экран из гипсокартонных листов.

Установка ванны

Во время приобретения акриловой ванны тщательно проверьте ее состояние и комплектность элементов монтажа. Никогда не покупайте очень дешевых изделий неизвестных производителей, такая экономия всегда превращается в реальные и ощутимые убытки.

Лидерами по изготовлению качественного литого акрила являются Германия, Нидерланды, Англия

Принюхайтесь и присмотритесь. Некачественную акриловую ванную выдаёт резкий и неприятный запах химии и «просвечивание» стенки ванной

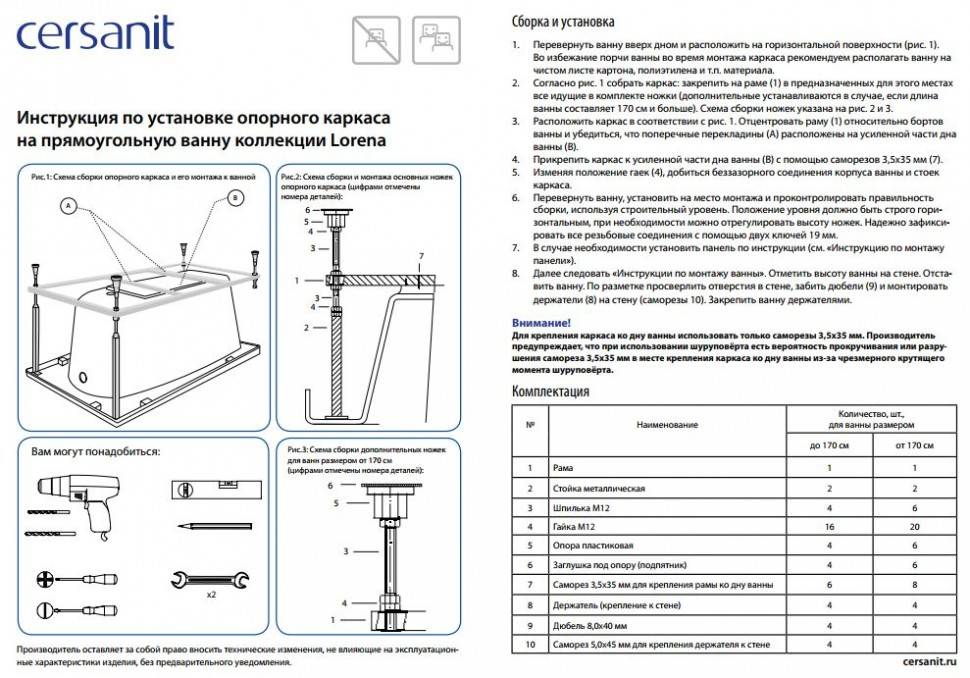

Дома изучите инструкцию и разберитесь со всеми запчастями: сифоном со сливом, ножками и металлической рамкой (если она продается в комплекте), экраном. Подготовьте место для монтажа. Собирать акриловую ванну лучше на рабочем столе. Монтаж требует большой внимательности, а работать длительное время в согнутом положении неудобно. Для примера мы рассмотрим самый сложный вариант установки акриловой ванных под плитку – на каркас.

Ванна в упаковке

Шаг 1. Опрокиньте ванну верх дном и поставьте ее на подготовленное место на полу или рабочем столе, снимите защитную упаковку. Найдите инструкцию по сборке и изучите ее.

Уложите ванну на картон

Шаг 2. Проверьте комплектность поставки, найдите согласно описи все несущие элементы, опоры, стойки, шпильки

Обратите внимание на количество и назначение крепежа, ознакомьтесь с прилагаемой схемой

Подготовьте инструменты для монтажа

Шаг 3. Положите на днище металлическую рамку каркаса. Предварительно прикиньте ее положение, ничего прикручивать пока не нужно.

Установите каркас

Шаг 4. По очереди устанавливайте вертикальные опоры

Обращайте внимание, чтобы они имели упор в специальные вставки на ванне. Опоры должны быть строго в вертикальном положении, контролируйте этот параметр строительным уровнем

Стойки с накрученными гайками М10 и шайбами

Устанавливаем стойки

Фиксация стойки гайкой

Шаг 5. Накрутите на шпильку гайку, с этой же стороны присоедините пластиковую ножку. Таким образом надо подготовить все ножки.

Сборка ножки

Шаг 6. С другой стороны шпильки накрутите гайку, вставьте конец в специальное отверстие каркаса и накрутите контргайку. Сильно затягивать не надо, работайте без слесарных ключей.

Шаг 7. Предварительно установите высоту ванны. Стандартная высота в пределах 60 сантиметров, по этому размеру выставьте все ножки.

Установленные ножки, проверка положения экрана

Шаг 8. Саморезами соответствующей длины прикрутите рамку к обратной стороне ванны

Обращайте внимание на длину саморезов, их конец не должен доходить до лицевой поверхности на 0,5–1,0 см. Под саморезы можно высверливать отверстия диаметром на 1–2 мм меньше их диаметра, а можно вкручивать и без них

Окончательное решение зависит от характеристик акриловой ванны и ваших практических навыков. Профессионалы советуют фиксировать саморезы без высверливания отверстий, такое крепление намного надежнее.

Прикручиваем раму к каркасу

Переворачиваем ванну

После того как установлен каркас, начинайте собирать сифон и переливом. Работа эта несложная, делайте все строго по инструкции производителя и никаких проблем не будет. Опрокиньте ванну в нормальное положение и приставьте к стене. А вот дальше работы по установке акриловой ванны под плитку существенно отличаются от остальных.

Сбора каркаса своими руками: общие технические подробности

Сборка деревянного каркаса-подиума для овальной ванны

Прежде всего, стоит разобраться, что такое подставки под ванну. Представляя собой несплошную несущую конструкцию, рама для ванной имеет стойки и перемычки, равномерно распределяющие нагрузку основного веса. Такие рамы можно назвать фермами, так как примерно такую систему, замкнутую по всему периметру, придется собрать в помещении, прежде чем произойдет установка ванны на каркас.

Итак, как сделать каркас под ванну своими руками, основные особенности:

Снять замеры, определиться с выбором материала (сечение бруса или профильной трубы, если каркас под ванну из металлопрофиля). Что касается профиля из металла для гипсокартона, то лучше выбирать UD и CD. А вот деревянный каркас для ванны хорошо делать из материала с сечением 20х100 мм (профильная труба 20х40 мм). Ключевой размер именно 20 мм, так как это расстояние является стандартным для боковой стороны кювета и загиба его борта.
Остальные размеры (длина и ширина) снимаются с нижней стороны купели от подгиба одного борта и до внутреннего загнутого края противостоящего.

Важно! Установочной высотой считается размер 600 мм. Но перед тем как сделать каркас для ванны, необходимо определиться с высотой индивидуально, в зависимости от собственных предпочтений размещения сантехнических приборов и особенностей систем коммуникации, например, канализационных сливов, к которым привязывается высота монтажа чаши

Установка кирпичного основания

Следующее действие, которое необходимо, чтобы сделать каркас для угловой ванны, замер и закладка опорного периметра, определенного по вышеуказанным параметрам. Если опорная подставка для ванны будет сделана из гипсокартонного профиля или бруса, то тут все просто: прибить отрезанные по размеру куски к полу (дюбелями)

В случае если будет каркас из профиля под ванну тяжелой массы, трубки выложить на пол и сварить их в прямоугольник.
Теперь важно знать, как собрать каркас для ванны. Монтаж угловых опорных стоек не занимает много времени, но работу необходимо выполнить как можно тщательнее, так как именно на них ляжет основная нагрузка чаши, воды и веса человека.

Важно! Рама-каркас для ванны, собираемая из трубы, требует приваривания стоек к углам напольного прямоугольника. Деревянная подставка для ванной, как и выполненная из гипсокартонного профиля намного проще, достаточно прибить стойки к стенам, чтобы ферма была надежно закреплена

Далее нужно заняться сборкой верхнего опорного треугольника, необходимого для равномерного распределения нагрузки ванны по всем опорным стойкам. Конструкция полностью повторяет сборку нижней опоры. Профили или труба уложить на стойки угловые и закрепить посредством саморезов или сварки.
Каркас для металлической ванны, как и подставка под ванную из акрила, чугуна, не может быть без дополнительных несущих стоек. Они служат усилением конструкции и позволяют выдерживать массив чаши плюс все, что там находится. Стойки устанавливаются и укрепляются с шагом до 0,5 м (не более) по самой длинной стороне фермы.

Важно! Стоек на короткой стороне не может быть больше одной, но устанавливать ее нужно точно посередине отрезка. Таким образом, получается усиленный каркас для чаши из любого материала и самой вычурной формы!

Пример комбинированного каркаса для угловой ванны

Изготовление каркаса – половина дела, нужно еще знать, как установить ванну на каркас. Но тут нет больших сложностей, если сама рама собрана верно и смонтирована на месте, где будет располагаться чаша. Поднять купель и уложить/поставить в каркас для ванны из гипсокартона или металлический каркас можно самостоятельно, но лучше всего попросить помощи, вдвоем такая процедура пройдет быстрее и проще. В особо сложных случаях, фермы изготавливаются вокруг купели, поднятой на дополнительную опору

После того как конструкция готова, подпорки осторожно убираются, и чаша опускается на каркас

Чтобы увидеть, что представляет собой подставка под стальную ванну или понять, как сделать каркас для ванной из чугуна, акрила, просмотрите фото, предложенные ниже.

Совет! Важным моментом является запенивание стальной ванны снаружи. В этих случаях собирается каркас для экрана под ванну. Конструкция несложная, не требует знаний и может быть выполнена без съема чаши.

Какую бы опору вы ни делали, помните: количество дополнительных опор для фермы зависит только от материала, из которого выполнен сам каркас. Шаг в 0,5 м годится для профилированной трубы и бруса, а вот для профиля из гипсокартона шаг сужается до 0,3 м, как и в случае использования бруса сечением 100х200.

Декорирование фермы – дело вкуса и возможностей. Пластик, гипсокартон, кафель – используйте то, что вам больше нравится.

Последовательность установки разных поддонов

Чтобы все сделать правильно, используйте советы из этого раздела. Некоторые материалы быстро испортятся, если не учитывать их характеристики. Например, так часто происходит с акрилом.

Акриловый

Если дно изделия не армированное, его можно усилить с помощью вспененного полистирола. Лист материала укладывают на фундамент. Еще один вариант — опорный каркас из стальных планок, сваренных между собой или соединенных кронштейнами.

Поставьте лоток на пол, обозначьте карандашом на полу место слива.
Залейте или приклейте фундамент.
Снимите чашу и подсоедините сифон к сливной трубе. Его край не должен касаться пола.
Залейте в сифон воду, чтобы проверить, нет ли протечек. Выявленные дефекты загерметизируйте.
Места соединения втулки и патрубка сифона промажьте эпоксидным герметиком. Если на них есть паронитовые или полимерные прокладки — герметик не нужен.
Намажьте фундамент клеем и аккуратно приклейте на него лоток.
Если в комплекте есть ножки — прикрепите их к поддону на одном уровне. Проследите, чтобы их длина не была меньше длины сифона.
Установите изделие на фундамент, подиум или ножки.
Уровнем проверьте ровность расположения лотка.
Обезжирьте и загерметизируйте стыки со стеной силиконовым герметиком.

Пользоваться душем можно через десять часов — после высыхания герметика и клея. Посмотрите видео о том, как установить душевой поддон своими руками. В нем наглядно изложена похожая инструкция.

Чугунный

Фундамент для чугунных чаш не делают почти никогда. Исключение — случаи, когда расстояние от дна до пола меньше высоты сифона. Чтобы приподнять лоток, достаточно кладки кирпича или пеноблоков по периметру. При этом используют обычный кладочный раствор. В остальных случаях конструкция устанавливается прямо на пол, на ножки, которые уже присоединены к чаше.

С помощью уровня определите перепады и там, где это необходимо подложите под ножки стальные пластинки или другие предметы.
Подсоедините сифон и промажьте места соединений эпоксидным клеем.
Чуть позже залейте воду и проверьте нет ли протечек. Если есть — устраните их.
Зафиксируйте ножки с помощью цементного раствора, разведенного в пропорции 1:3. Опалубку можно изготовить из спичечных коробков.

Instagram @lm.plumbing.services

Чугунный поддон не приклеивают к стене. Пользоваться кабиной можно через десять часов — когда высохнет эпоксидный герметик.

Стальной

Усилить дно стального лотка можно также листом вспененного пенополистирола на подиуме или самодельным каркасом. Обычно в комплекте со стальной подставкой нет ножек.

Изготовьте каркас: бетонный или кирпичный фундамент.
Если подиум был залит цементно-песчаной смесью, подождите, пока она просохнет и гидроизолируйте.
Присоедините сифон и проверьте работоспособность слива. Устраните протечки, если они есть.
Установите лоток и выровняйте его с помощью уровня.
Прикрепите его к фундаменту раствором или клеем.
Обезжирьте и загерметизируйте все стыки эпоксидным герметиком.

В видео — наглядная инструкция.

Выбор сантехники и арматуры

Ванна — многофункциональное изделие, которое можно задействовать для мытья, стирки и других нужд, предполагающих использование большого количества воды. Емкость изготавливают из прочных материалов, которые способны выдержать массу жидкости и взрослого человека. Соединения фурнитуры герметизируют, чтобы предотвратить возможность протечек. В современных устройствах часто имеются дополнительные функции (гидромассаж и т. п.).

Выбирать сантехнику в ванную комнату рекомендуется по типу материала. У каждого из них есть свои преимущества и недостатки. Сегодня выпускают 3 разновидности ванн:

Чугунные. Традиционные изделия из сплава углерода и железа, покрытого эмалью. Прочные и долговечные, они бывают как стандартного исполнения (прямоугольные, размером 1,7х0,7 м), так и декоративные, с чашей необычной формы и красивыми ножками «под старину», а также сидячие или увеличенные (длиной 2 м). Основной недостаток — большой вес изделия (120-150 кг).
Стальные. Отличаются меньшими показателями массы (до 50 кг) и толщины стенок и, как следствие, недостаточной шумоизоляцией при наборе воды и приеме душа. Такие ванны хуже удерживают тепло, и вода в них быстро остывает. Устанавливать емкость из стали лучше на монолитное основание, чтобы не деформировалось дно.
Акриловые. Современный материал сочетает достоинства обоих металлических разновидностей: не шумит при падении воды на поверхность, легок и прочен, хорошо сохраняет тепло. Акриловые ванны отливают и в виде угловых чаш большой емкости, и в стандартном исполнении. Недостаток акрила по сравнению с металлом — невысокая механическая прочность

При неосторожном обращении или эксплуатации людьми с большим весом стенки могут треснуть и дать течь. Но легкую емкость несложно заменить, а стоимость ее невелика (в зависимости от сложности и комплектации).

Советы по изготовлению экрана

Основная задача обшивки – придать санузлу законченный вид и скрыть неприглядный проем вместе с коммуникациями. Экраны делаются из различных материалов – пластиковых и полистирольных панелей, того же кирпича и даже влагостойкого гипсокартона. Не вдаваясь в тонкости технологии сборки, дадим ряд полезных рекомендаций по правильной облицовке акриловых ванн:

Конструкцию лучше предусмотреть разборной, если установлена недорогая емкость, которую впоследствии придется менять.
Когда вам нужен постоянный доступ к нише под ванной или коммуникациям, предусмотрите раздвижные или съемные лицевые панели.
Хорошо смонтированные изделия высокого качества можно смело закладывать кирпичом. Тогда внутри проема будет сухо и не появится грибок.
Для облицовки экрана используйте такую же кафельную плитку, как и во всем помещении. Постарайтесь выдержать и параллельность швов.
Примите меры, чтобы в нишу не затекала вода сверху. Традиционный способ – тщательная обработка стыков силиконом и приклеивание нависающих над бортами козырьков.

При устройстве сплошной кладки предусмотрите скрытый люк аварийного доступа к сифону и канализационному трубопроводу. Для этого сделайте небольшой технологический проем и закройте его плитками, как рассказывается в последнем видеоролике:

Финишное оформление ванной из акрила

Некоторые производители изначально включают в комплектацию акриловой ванны декоративный экран для оформления передней и боковых частей. В тех случаях, когда данная панель отсутствует, ее можно сделать самостоятельно.

Подбирая материал изготовления экрана, необходимо ориентироваться на следующие критерии:

Изделие должно быть влагостойким, не бояться резких перепадов температуры и воздействия плесени и грибка.
Экран должен быстро разбираться. Это необходимо в тех случаях, когда обвязка ванны будет нуждаться в ремонте или обслуживании.

Варианты для самостоятельной реализации:

В случае с кирпичными столбами, лицевую часть конструкции можно обложить кирпичом (кирпичи укладывают в продольном направлении). В качестве финишной облицовки готового простенка используют керамическую плитку или мозаику. От верха перегородки до нижнего среза борта ванны остается пространство в 20-30 мм, в которое задувается монтажная пена. В обязательном порядке обустраивается технологическое отверстие возле сифона, которое оформляется пластиковым люком или дверцей.
В качестве отделки лицевой части, часто применяют обшивку из пластика, МДФ или влагостойкого ГКЛ. Проще всего с пластиковыми панелями, эти недорогие изделия очень просто монтируются на каркас из профиля. Кроме того, пластик не боится влаги и плесени. В случае выхода из строя отдельной ламели, ее можно заменить новой. Установка панелей на акриловую ванну не занимает много времени.
В случае с гипсокартонной обшивкой, ее следует обустраивать из специального влагостойкого ГКЛ зеленого цвета. В качестве финишной отделки используют кафель, водостойкие обои, пленку или декоративную штукатурку. Вне зависимости от типа обшивки, под нее сооружается обрешетка из металлического профиля или деревянного бруса. Для дополнительной защиты от влаги профиль покрывают антикоррозийной жидкостью, а древесину – влагостойкой грунтовкой.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Приступаем:

Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
Создание разметки и установка направляющих профилей
Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.
Установка и крепление стоечных профилей

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)

Уделяют внимание их креплению

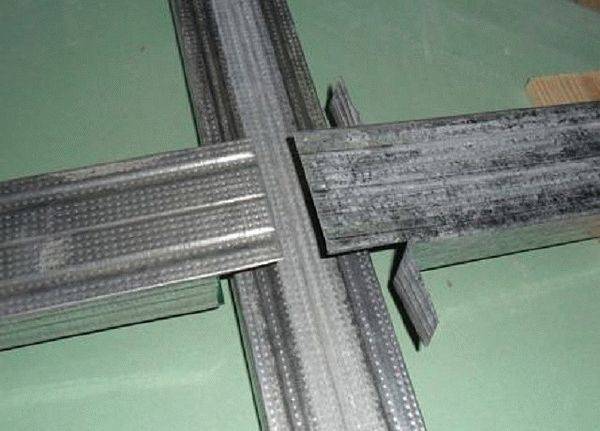

Создание горизонтальных перемычек

Зачастую поступают так:

Ножницами по металлу разрезают концы профиля по ребрам.
Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
Монтаж направляющего профиля
Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
Установка вертикальных стоек
Все элементы конструкции надежно скручивают саморезами по металлу.
В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.
Готовая конструкция межкомнатной перегородки

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

Схема создания дверного проема в перегородке из гипсокартона

При создании светового окна имеются такие особенности:

Необходимо установить две горизонтальные перемычки (сверху и снизу).
Вертикальные стойки лучше делать с деревянными закладными.

Большая щель – что делать

Часто бывает, что после того как ванна уже установлена, между нею и стеной остается приличное расстояние. Поскольку в таком случае нет трёхстороннего крепления, она будет шататься. Чтобы ее жестко зафиксировать, необходимо создать каркас, который одновременно можно будет использовать в качестве полочки для шампуней и разных баночек.

Деревянный каркас для ванны

Что понадобится? В первую очередь, с помощью металлических профилей собирается каркас. Затем он обшивается гипсокартоном. Для этой цели применяется специальный влагостойкий гипсокартон. Обязательно нужно сделать нишу с дверкой, чтобы можно было добраться до сантехнической системы.

Полочка между ванной и стеной

Как вариант, можно вместо каркаса прикрепить к стене брусок таким образом, чтобы его верх был немного выше уровня ванны. На бруске делается полочка, которая будет лежать на ванне. При этом она должна иметь небольшой наклон внутрь, чтобы не скапливалась вода.

На дощечку укладывается плитка

Материалы

Учитывая все характеристики, мы выбираем вариант – короб в ванной из гипсокартона и металлического профиля. Говоря простым языком, нам для того, чтобы собрать каркас для ванны понадобятся следующие материалы и приспособления:

гипсокартон (влагостойкий с улучшенными характеристиками по паропроницаемости, водопоглощению и поверхностной плотности);
шурупы (с головкой потайной формы, с крестообразным шлицем и острым концом);
металлические профили (UD и CD);
нож канцелярский;
ножницы по металлу;
линейка и рулетка;
строительный уровень;
аккумуляторный шуруповерт.

Плюсы гипсокартона (применяется для устройства перегородок, подвесных потолков, облицовки стен):

легкость и прочность;
экологичность и стабильность характеристик.

Плюсы металлического профиля (применяется для монтажа каркасов):

легкость;
стойкость к коррозии;
послушность в процессе работы;
ценовая политика.

Технологический процесс применения гипсокартона включает в себя следующие основные этапы работ:

разметку листов в соответствии с проектным положением конструкции;
установку каркаса из профиля для крепления листов;
монтаж и закрепление листов на каркасе;
заделку швов между листами и углублений от винтов шпаклевкой;
грунтование поверхности под отделочные покрытия.

Технологический процесс применения металлических профилей немного проще, чем гипсокартона и включает в себя разметку, резание и крепление.

Не менее важным мероприятием является выведение горизонтального уровня. Вывести «горизонт» можно по строительному или лазерному уровню. Правильная разметка – главное условие точной установки ванны.

Сборка готовой опоры

Цельносваренная конструкция

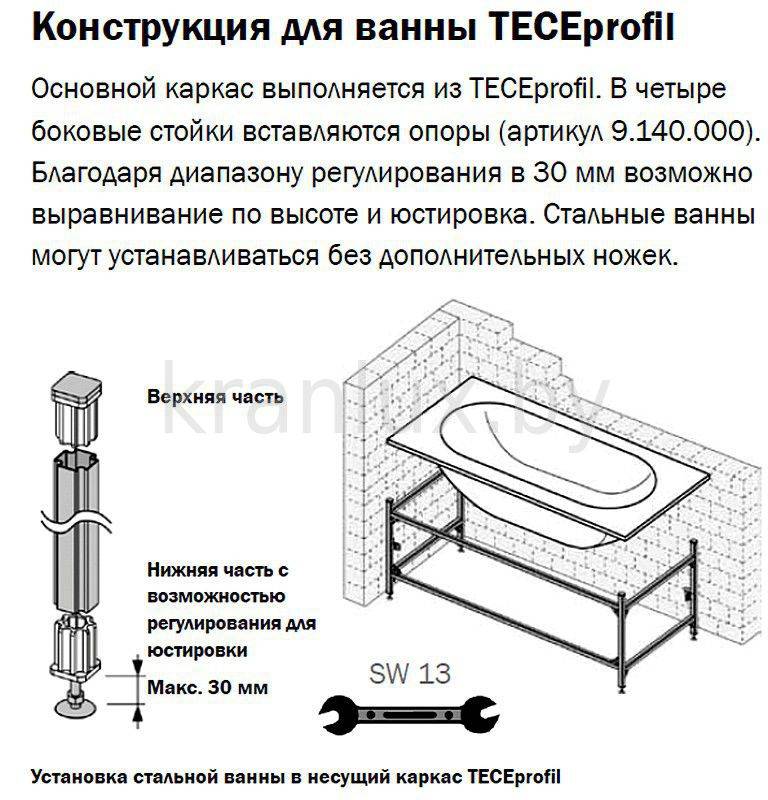

В магазинах сантехники продаются заводские каркасы, предусмотренные для каждой модели.

Готовые опоры различают:

сборные;
цельносваренные.

Как собрать готовый каркас для акриловой ванны, подробно описано в инструкции. В комплекте предусмотрены необходимые крепежные детали.

Для сборки стандартной конструкции:

Разбирают все элементы, проверяют их наличие.
Подготавливают инструменты: дрель, отвертку, шуруповерт.
Ванну поворачивают вверх дном, надевают каркас сверху.
Перед вкручиванием креплений, намечают и делают отверстия, чтобы материал не треснул.
Чашу вставляют в основание, выравнивают с помощью строительного уровня.
Ванну фиксируют в каркасе.

После этого устанавливают сифон и смеситель, подключают изделие к канализации.

Сбора каркаса своими руками: общие технические подробности

Сборка деревянного каркаса-подиума для овальной ванны

Прежде всего, стоит разобраться, что такое подставки под ванну. Представляя собой несплошную несущую конструкцию, рама для ванной имеет стойки и перемычки, равномерно распределяющие нагрузку основного веса. Такие рамы можно назвать фермами, так как примерно такую систему, замкнутую по всему периметру, придется собрать в помещении, прежде чем произойдет установка ванны на каркас.

Итак, как сделать каркас под ванну своими руками, основные особенности:

Снять замеры, определиться с выбором материала (сечение бруса или профильной трубы, если каркас под ванну из металлопрофиля). Что касается профиля из металла для гипсокартона, то лучше выбирать UD и CD. А вот деревянный каркас для ванны хорошо делать из материала с сечением 20х100 мм (профильная труба 20х40 мм). Ключевой размер именно 20 мм, так как это расстояние является стандартным для боковой стороны кювета и загиба его борта.
Остальные размеры (длина и ширина) снимаются с нижней стороны купели от подгиба одного борта и до внутреннего загнутого края противостоящего.

Установка кирпичного основания

Следующее действие, которое необходимо, чтобы сделать каркас для угловой ванны, замер и закладка опорного периметра, определенного по вышеуказанным параметрам. Если опорная подставка для ванны будет сделана из гипсокартонного профиля или бруса, то тут все просто: прибить отрезанные по размеру куски к полу (дюбелями)

В случае если будет каркас из профиля под ванну тяжелой массы, трубки выложить на пол и сварить их в прямоугольник.
Теперь важно знать, как собрать каркас для ванны. Монтаж угловых опорных стоек не занимает много времени, но работу необходимо выполнить как можно тщательнее, так как именно на них ляжет основная нагрузка чаши, воды и веса человека.

Далее нужно заняться сборкой верхнего опорного треугольника, необходимого для равномерного распределения нагрузки ванны по всем опорным стойкам. Конструкция полностью повторяет сборку нижней опоры. Профили или труба уложить на стойки угловые и закрепить посредством саморезов или сварки.
Каркас для металлической ванны, как и подставка под ванную из акрила, чугуна, не может быть без дополнительных несущих стоек. Они служат усилением конструкции и позволяют выдерживать массив чаши плюс все, что там находится. Стойки устанавливаются и укрепляются с шагом до 0,5 м (не более) по самой длинной стороне фермы.

Пример комбинированного каркаса для угловой ванны

Изготовление каркаса – половина дела, нужно еще знать, как установить ванну на каркас. Но тут нет больших сложностей, если сама рама собрана верно и смонтирована на месте, где будет располагаться чаша. Поднять купель и уложить/поставить в каркас для ванны из гипсокартона или металлический каркас можно самостоятельно, но лучше всего попросить помощи, вдвоем такая процедура пройдет быстрее и проще. В особо сложных случаях, фермы изготавливаются вокруг купели, поднятой на дополнительную опору

После того как конструкция готова, подпорки осторожно убираются, и чаша опускается на каркас

Чтобы увидеть, что представляет собой подставка под стальную ванну или понять, как сделать каркас для ванной из чугуна, акрила, просмотрите фото, предложенные ниже.

Какую бы опору вы ни делали, помните: количество дополнительных опор для фермы зависит только от материала, из которого выполнен сам каркас. Шаг в 0,5 м годится для профилированной трубы и бруса, а вот для профиля из гипсокартона шаг сужается до 0,3 м, как и в случае использования бруса сечением 100х200.

Декорирование фермы – дело вкуса и возможностей. Пластик, гипсокартон, кафель – используйте то, что вам больше нравится.

https://youtube.com/watch?v=WWZ9hcNjoVU

Необходимый инструмент

Естественно, что крепление металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое всегда найдется у каждого домашнего мастера.

Инструменты и материалы, необходимые для монтажа гипсокартона на каркас

Что потребуется:

Лобзик с пилками по металлу или ножницы для резки оцинковки.
Отвес и уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать ровный каркас из металлопрофиля.
Линейка, рулетка и карандаш (маркер).
Дрели или перфоратор для создания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывают про сверла или буры.
Набор отверток, а лучше шуруповерт. При необходимых навыках можно использовать и дрель (выставив нужную мощность).

Фото каркаса для ванной

Также рекомендуем просмотреть:

Штанга для ванной
Стекло для ванной
Разводка в ванной
Панели для ванной
Эмаль для ванной
Трубы в ванной
Мыло в ванной
Реставрация ванной акрилом
Полотенца для ванной
Налет в ванной
Подсветка в ванной
Сантехника для ванной
Жидкий акрил для ванной
Течь ванной
Установка ванной
Гипсокартон в ванной
Присоски для ванной
Длинные смесители для ванной
Как выбрать ванную
Краска для ванной
Герметик для ванной
Засор в ванной
Реставрация ванной
Экран для ванной
Светильники для ванной
Стиральная машина под раковиной
Стиральная машина в ванной
Вентилятор для ванной
Монтаж ванной
Карниз для ванной
Соль для ванной
Круглая ванная
Размеры ванной
Ванная Rosa
Розетка в ванной
Люк для ванной
Игрушки для ванной
Занавеска для ванной

Пожалуйста, сделайте репост
