Канализационные насосы: виды, как правильно выбрать + особенности эксплуатации

Насосы для септика по типу применения

Фекальные насосы делятся на погружные, поверхностные и полупогружные.

Погружные

Насосы для септиков погружные оснащены герметичным корпусом. Материалом служит нержавеющая сталь или чугун. Рабочий механизм полностью защищен от негативного влияния сточных жидкостей.

Для правильной работы и долгого срока службы, оборудование должно полностью быть погружено в жидкость. Поэтому его устанавливают на дно канализационного колодца.

Предусмотрено 2 способа монтажа насосного оборудования:

1. Стационарный.
2. Мобильный.

Независимо от выбранного принципа установки, необходимо предусмотреть возможность подъема компрессора для проведения технического обслуживания и ремонта.

Днище корпуса погружного насоса оснащено специальными отверстиями. Через них всасывается жидкость и фекальные массы. Их подъем на большую высоту осуществляется за счет мощности насоса, который создает нужный напор в системе. Для защиты мотора установлен специальный фильтр, который не позволяет слишком крупному мусору попасть внутрь.

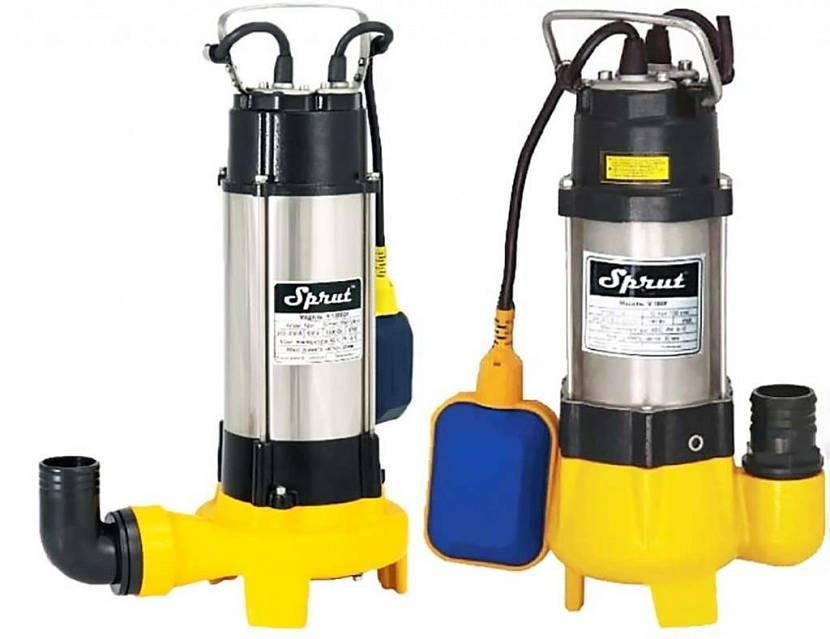

Погружной фекальный насос для септикаИсточник bg.decorexpro.com

Преимущества:

• Надежность.
• Компактность.
• Эффективность.
• Бесшумность.

Недостатки:

• Сложность монтажа.
• Необходимость поднимать насос для его обслуживания.

Поверхностного типа

Некоторые виды септиков не требуют постоянной откачки стоков – очистку надо проводить один раз в полгода или даже раз в один-два года. В таких случаях устанавливать стационарный насос нет смысла и используются поверхностные устройства. Такой насос для откачки септика не убирается внутрь септика, а устанавливается сверху. Обычно для него делают специальный приямок. Откачивание жидкости происходит через шланг, опускаемый на дно колодца. Сам насос оснащен патрубками, один из которых предназначен для всасывания жидкости из септика, а второй для отвода ее из резервуара.

Поверхностный насос для откачки стоков из септикаИсточник remontik.org

Преимущества:

• Быстрый и легкий монтаж.
• Устройство всегда доступно для проведения технических и ремонтных работ.
• Мобильность.

Недостатки:

• Меньшая эффективность, чем у погружных аналогов.
• Низкий уровень защиты корпуса от осадков и мороза.
• Позволяет пропускать мусор размером не более 0,5 см.

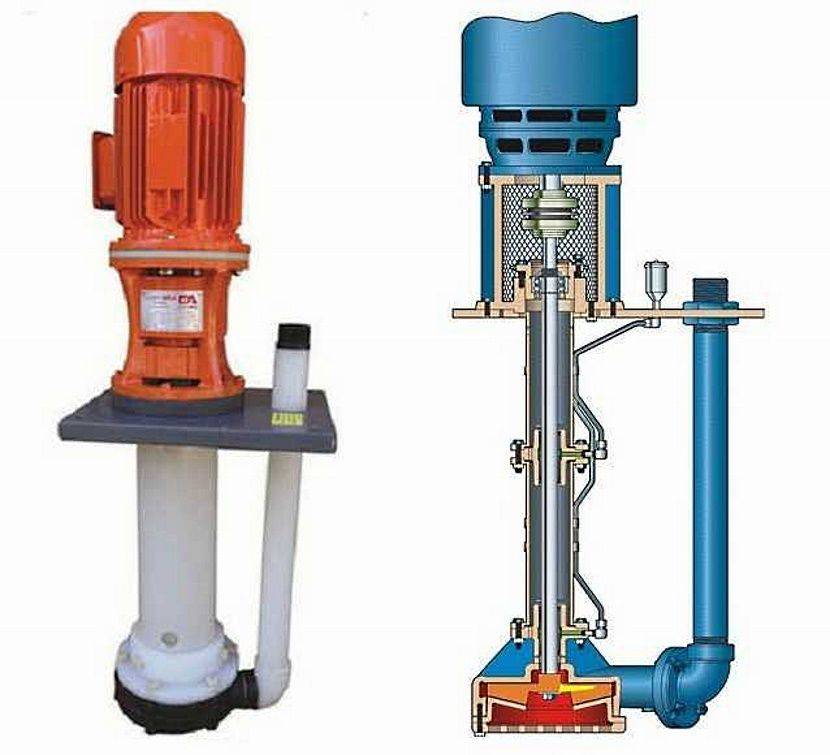

Полупогружные

Двигатель такого типа оборудования располагается над водой, а насосная часть опускается под воду. Этот вид оборудования оснащен поплавком, который надежно фиксирует моторный механизм на поверхности, а насосную часть под водой. Чтобы двигатель не вышел из строя, корпус производится из стали, а дополнительную защиту предоставляет торцевой уплотнитель. Такое оборудование может работать с жидкостями высокой температуры без угрозы перегрева двигателя.

Преимущества:

Легкость обслуживания.

Недостатки:

Возможность перекачки твердых фракций небольшого размера (до 1,5 см).

Особенностью полупогружного насоса является возможность работы только с септиками небольшого размера. Их применяют исключительно для индивидуальных канализаций коттеджей. В промышленных масштабах они неэффективны.

Полупогружной насос для септикаИсточник koffkindom.ru

Конструкция и принцип работы насоса с измельчителем

Стандартный насос такого типа представляет собой заключенную в пластиковый корпус систему для перекачивания жидкостей, оснащенную лопастями для измельчения крупных включений. Прибор обязательно подключается к системам канализации и электроснабжения.

Измельчитель обычно устанавливается в верхней половине корпуса насоса. После того, как стоки попадают в емкость с лопастями, твердые включения здесь задерживаются, а жидкость проходит дальше.

На рисунке представлена схема санитарного насоса с измельчителем для унитаза (+)

В зависимости от модели устройства далее возможно два варианта. Если прибор оснащен поплавковым выключателем, масса будет накапливаться до определенного объема. В других случаях измельчитель будет запускаться немедленно.

В любом случае после того, как лопасти будут активированы, они начинают резать включения, превращая их в однородную массу, которую насос будет продавливать до канализационного стояка.

В продаже можно найти модели, где измельчитель расположен под насосом. Надо признать, что такие устройства работают менее эффективно, поскольку в силу конструктивных особенностей лопасти перемалывают твердые включения недостаточно хорошо.

При покупке устройства это стоит учесть. Насос обязательно оснащается обратным клапаном, который препятствует возврату сточных вод.

Внутри емкости находится режущий блок, оснащенный металлическими ножами. Его задача – измельчение крупных включений в сточных водах. Полученная масса проталкивается к канализационному стояку

Автоматическое управление дренажным насосом

Ручное управление дренажным оборудованием невозможно. Постоянное контролирование уровня откачиваемой жидкости, запуск и остановка производительного процесса требует постоянного участия человека.

Для бытового предназначения дренажные насосы дополняются минимальной автоматикой.

• поплавки помогают определить уровень воды в емкости. В них вмонтированы датчики, включающие и отключающие дренажный насос по мере наполнения резервуара;
• термореле – предназначено для срабатывания в случае повышения температуры нагрева оборудования, исключая вероятность перегревания и поломки механизмов.

Дренажные насосы для промышленного применения дополняются более сложным автоматическим контролем, который не применяется в бытовом исполнении вследствие высокой цены.

Как следует выбирать фекальную помпу?

Паспорт канализационного насоса для дачи содержит массу технических характеристик. И всех их надо учитывать при выборе этой техники. Первый показатель – это рабочая температура помпы, т.е. температура сливных стоков.

Насосное оборудование для канализации может быть:

1. Рассчитано на работу только с холодной и теплой водой до +45°С.
2. Предназначено для перекачки стоков с температурой до +90°С.

Для откачки воды из погреба и фекальных нечистот из уличного септика достаточно помпы первой категории. А вот для бесперебойного функционирования в составе принудительной канализации с массой сантехники в дачном доме придется подбирать модель из второй группы.

Автоматика, измельчитель и материал корпуса

Постоянно отслеживать состояние фекального насоса и управлять его работой вручную – значит нерационально расходовать свое время. На даче всегда полно занятий. Поэтому технику следует сразу подбирать с поплавком и термореле.

Первый будет контролировать уровень стоков в откачиваемой яме, выключая/выключая по необходимости помпу, а второй предотвратит перегрев электродвигателя.

Некоторые фекальные насосы способны справиться с твердыми отходами и камешками без измельчителя, однако только наличие режущего механизма гарантирует подобной технике долгий срок службы

Конструктивно измельчитель выполняется в виде:

• двухлопастного ножа;
• крыльчатки с режущей кромкой;
• комбинированного механизма с несколькими лезвиями.

Крыльчатка является самым дешевым вариантом измельчителя, но производительность у насосов с нею самая низкая. Нож с расположенной перпендикулярно друг к другу парой лезвий более надежен и производителен.

Однако наиболее продвинутым является сочетание трех режущих лезвий и перфорированного диска. Проходя через подобный измельчитель, твердые фекальные фракции превращаются в однородную перемолотую массу.

По материалу корпуса насос для откачки канализационных стоков на даче выбирать лучше всего из металла. Нержавеющая сталь и чугун прослужат в разы дольше пластика. Особенно этот нюанс важен для погружной техники, которая постоянно находится в агрессивных по составу грязных водах.

Высота подъема, мощность и электроснабжение

Чем выше указанная в паспорте производительность, тем быстрее помпа перекачает стоки. Однако и тем больше она потребит электроэнергии. Выгреб на даче редко когда делается объемным, поэтому для работы на дачном участке зачастую хватает маломощного агрегата. Он выкачает стоки не за 5 минут, а за 20, но и спешить за городом некуда.

Оптимальный для дачи вариант насоса по мощности – 400–500 Вт. Это производительность в районе 140–160 л/мин. Такие рабочие характеристики позволят легко справиться и с откачкой нечистот из сливной или выгребной ямы, и с избавлением от лишней воды в дачном погребе.

Цифры напора показывают максимальную высоту, на которую насосное оборудование по напорной трубе способно поднять жидкость с фекалиями. Но при расчете этого показателя надо учитывать не только вертикальный участок магистрали, но и горизонтальный.

Кроме того, следует принимать во внимание атмосферное давление, материал изготовления и сечение труб, а также температуру стоков и размер примесей в них. В упрощенном расчете нужного напора метраж горизонтального участка делится на десять и прибавляется к длине вертикального отрезка трубы, а затем все это увеличивается на 20–25% – полученная цифра должна быть меньше указанной в техпаспорте (+). В упрощенном расчете нужного напора метраж горизонтального участка делится на десять и прибавляется к длине вертикального отрезка трубы, а затем все это увеличивается на 20–25% – полученная цифра должна быть меньше указанной в техпаспорте (+)

В упрощенном расчете нужного напора метраж горизонтального участка делится на десять и прибавляется к длине вертикального отрезка трубы, а затем все это увеличивается на 20–25% – полученная цифра должна быть меньше указанной в техпаспорте (+)

Одни модели канализационных насосов рассчитаны на питание от однофазной сети, а другие от трехфазной. Первая группа более дешева. Как правило, для дачи рекомендуется выбирать именно такой фекальный насос. Он меньше вызовет проблем с подключением к электросети. А при необходимости его можно запитать и от переносного генератора.

Параметры выбора

Чтобы понять, какой насос для канализации лучше купить, рассмотрим основные характеристики для бытовых канализационных установок.

Тип канализационной установки

• Общего назначения. Устройство позволяет подключать несколько точек сброса, имеет высокую мощность
• Специального назначения. Подключается только к одному бытовому или сантехническому прибору (посудомоечная машина, душевая кабина и т.д.)

Мощность

Выбирать установку следует исходя из того, сколько приборов будет обслуживаться, какой диаметр и протяженность труб, их материал, наклон и другие индивидуальные характеристики. Представленная мощность устройств от 0,2 до 7 кВт. Если аппарат будет подключаться к одному стоку, то достаточно 400-600 Вт

Производительность

Максимальная производительность до 55м3/ч. Высокопроизводительные устройства дорогие, не всегда нужны в быту. Средний показатель от 4 до 11 м3/ч

Длительность работы

Насосные установки функционируют в автоматическом режиме, при поступлении стоков в резервуар. Постоянное обслуживание не требуется.

Энергоснабжение

Канализационное оборудование имеет однофазное или трехфазное подключение. Однофазное напряжение питания — 220 Вольт, трехфазное — 380 Вольт. Соответственно, если дом не запитан на 380 В, нет возможности использовать трехфазное подключение.

Материал корпуса

• Стеклопластик. Устройства дорогие, легкие, прочные, устойчивые к химии, коррозии. Срок службы более 50 лет
• Металл. Используется чугун или нержавеющая сталь. Самые надежные устройства
• Пластик. Недорогой материал. Небольшой срок службы в условиях агрессивной среды

Канализационные станции в пластиковом корпусе, но с металлическими элементами — компромиссное решение.

Наличие измельчителя

Канализационные насосы с измельчителем заслужили множество положительных отзывов, но есть установки и без режущего механизма, подключаемые там, где фактически исключено попадание в стоки твердых частиц — к душевым кабинам, ваннам, стиральным машинам и пр. Некоторые модели имеют систему самоочистки, что увеличивает срок службы устройства.

Измельчитель бывает нескольких видов, принцип действия которых такой же, как у других приборов с режущим механизмом, например, у садовых измельчителей и у измельчителей кухонных (диспоузерах).

Рабочая температура

Возможная температура жидкости указана в технических характеристиках устройств. Если планируется сливать в стоки кипяток, то, соответственно, следует выбирать установку с максимальной температурой.

Высота подъема и максимальный напор

Средний показатель высоты подъема от 7 до 10 м., а максимальный напор достигает 110 метров. Рассчитать требуемый напор непросто, нужно учитывать множество показателей. Без специалиста можно сделать примерный расчет: метраж горизонтального расстояния поделить на 10, прибавить вертикальное расстояние от насосной установки до края резервуара. Прибавьте 25% к результату — это показатель, который должен быть указан в технических характеристиках устройства.

Фекальные насосы

Не лишним будет рассмотрение лучших фекальных насосов, т.к. по своим характеристикам они довольно универсальны, и могут использоваться, как дренажные.

ДЖИЛЕКС Фекальник 230/8

Фекальный насос ДЖИЛЕКС Фекальник 230/8 представляет собой моноблочный аппарат с нижним забором воды. Используется для откачки канализационных стоков, выгребных ям с твердыми частицами до 25 мм в диаметре. Также может быть применен как дренажный, для полива участка с забором воды из открытого водоема. Предварительный фильтр не дает мусору и частицам крупнее 25 мм попасть в насосную часть. От сухого хода защищен поплавковым выключателем. От перегрева – термопротектором и теплообменной камерой.

Стоимость: от 3530 руб.

ДЖИЛЕКС Фекальник 230/8

Достоинства:

• добротная сборка и стойкость от коррозии;
• большая пропускная способность;
• тихо работает.

Недостатки:

• случаи плохой фиксации крыльчатки;
• нет режущих механизмов.

ДЖИЛЕКС Фекальный 330/12

Погружной фекальный насос предназначен для откачки сильнозагрязненных сточных вод с твердыми включениями до 35 мм. Модель оснащена автоматическим поплавковым выключателем, который предохраняет от сухого хода. Имеется защита от перегрева электромотора. Большая пропускная способность (19,8 м3/ч) позволяет быстро и эффективно откатывать воду из выгребных ям.

Стоимость: от 5240 руб.

ДЖИЛЕКС Фекальный 330/12

Достоинства:

• мощный и производительный;
• надежная сборка и прочный корпус;
• длинный сетевой кабель.

Недостатки:

нет режущих механизмов.

Sturm! WP9775SW

Универсальный погружной насос. Может быть использован как дренажный для откачки грязной воды, так и фекальный – для выкачивания густой жидкости. Система измельчения дает возможность откатывать воду с твердыми включениями до 35 мм, которые после измельчения уже не смогут засорить дренажную систему. Чугунный корпус отличается надежностью и увеличивает срок службы насоса. Возможна автономная работа, которую обеспечивает поплавковый выключатель.

Стоимость: от 7390 руб.

Sturm! WP9775SW

Достоинства:

• наличие режущей насадки;
• тяжелый и устойчивый;
• прочный чугунный корпус;
• мощный.

Недостатки:

• тяжелый (18,9 кг);
• нож забивается волосами;
• короткий шнур.

ВИХРЬ ФН-250

Погружной фекальный насос с центробежным мотором, предназначенный для откачки грязной и сильно загрязненной воды с твердыми включениями до 27 мм, фекальных масс. Электродвигатель оснащен встроенной системой защиты от перегрева в виде термопротектора. Кроме того он охлаждается за счет перекачиваемой жидкости. Поплавковый выключатель исключает работу на сухую. Несмотря на небольшую мощность, пропускная способность достигает 9 м3/ч, максимальный напор – 7,5 м.

Стоимость от 5200 руб.

ВИХРЬ ФН-250

Достоинства:

• высокая эффективность при небольшой мощности;
• металлический корпус;
• может работать как стационарно, так и переноситься в необходимое место.

Недостатки:

• короткий шнур 6 м;
• нет измельчителя.

UNIPUMP FEKAPUMP V750 F

Данная модель насоса может использоваться для откачки грязной воды с твердыми частицами до 25 мм, а также волокнистыми включениями. Область применения не ограничивается бытовой канализацией, применяется также на строительных и сельскохозяйственных объектах. Мотор расположен в кожухе из нержавеющей стали и защищен от перегрева встроенным тепловым реле. За изменением уровня перекачиваемой жидкости следит поплавковый выключатель, который отвечает за автоматическое включение и выключение насоса. Модель обладает высокими производительными характеристиками: 18 м3/ч – максимальная пропускная способность, 10 м – максимальный напор.

Стоимость: от 8770 руб.

UNIPUMP FEKAPUMP V750 F

Достоинства:

• качественная сборка;
• тихая работа.

Недостатки:

не выявлено.

Сравнение технических характеристик фекальных насосов

Модель насоса	Глубина погружения (м)	Максимальный напор (м)	Пропускная способность (м3/ч)	Размер фильтруемых частиц (мм)	Потребляемая мощность (Вт)
ДЖИЛЕКС Фекальник 230/8	8	8	13,8	25	590
ДЖИЛЕКС Фекальный 330/12	8	12	19,8	35	1200
Sturm! WP9775SW	5	11	18	35	750
ВИХРЬ ФН-250	9	7,5	9	27	250
UNIPUMP FEKAPUMP V750 F	5	10	18	25	750

Рассмотрев 16 насосов в категории дренажные и дренажно-фекальные, можно с уверенностью сказать, что есть из чего выбирать

Важно, чтобы насос не покупался наобум: без учета технических возможностей и условий эксплуатации. Здесь к месту будет пословица: семь раз отмерь, один отрежь

Ведь даже самый лучший насос при неправильно подобранных условиях работы может выдавать минимальную производительность. Надеемся, что наши советы по выбору насоса и рассмотренные модели, сделают ваш выбор легче.

Это интересно: 10 лучших фенов для волос: Рейтинг 2020 года (Топ 10)

Основные критерии выбора

При выборе насоса необходимо учитывать несколько особо важных моментов:

• объем жидкости, которую будет перекачивать насос;
• глубину погружения;
• силу напора;

Выбирайте насос, который в точности подойдет для вашей системы канализации

• диаметр прохода трубы, которая будет транспортировать массы в септик;
• способ охлаждения двигателя;
• расположение патрубков.

Производительность насоса для откачки канализации должна играть ключевую роль при выборе модели. Чем выше такой показатель, тем быстрее и лучше будет работать ваш насос.

Не менее важным аспектом является устройство крыльчатки.

Кроме того, некоторые модели предусматривают систему самоочищения режущих механизмов, что отлично сказывается на бесперебойной работе насоса.

Также следует учитывать напорный максимум насоса. Условно средним значение считается 10 м.

Установка фекального погружного насоса

Чтобы двигатель работал без перегрева и справлялся с большими нагрузками, ему нужна хорошая система охлаждения

Так что не забудьте обратить внимание и на это при выборе модели

Насос для откачки канализации необходимо устанавливать на самое дно резервуара. На стенах монтируют направляющие для спуска насоса, а на дне – устанавливают специальный патрубок. Сам агрегат опускают с помощью троса или цепи, на патрубок насос насаживается благодаря собственному весу.

Как читается маркировка

Для правильного выбора насосного оборудования необходимо разбираться в маркировке:

1. присутствие одних цифр свидетельствует о том, что насосное оборудование может использоваться для отвода не сильно загрязненных сточных вод, в которых содержится включение твердых частиц до 5 мм;
2. обозначение «Ф» в маркировке означает, что прибор справится с откачиванием сильно загрязненных сточных жидкостей и пропустит частицы, диаметр которых до 35 мм;
3. буква «Н» указывает на материал изготовления из нержавеющей стали, что подтверждает возможность использования оборудования в агрессивной среде.

Чтобы удостовериться, что оборудование вам подходит — изучите документацию к нему

Материалы

Важно понимать, что помпа для откачки фекальных масс сталкивается с агрессивной средой. Поэтому элементы корпуса и его детали должны быть надежными

В зависимости от производителя канализационный аппарат изготавливается из следующих материалов:

• Нержавейка.
• Пластик.
• Чугун.

Пластик используется на бюджетных установках. Дренажный насос для канализации из пластика сравнительно хрупкий и не имеет высокой мощности. Самый дорогостоящий аппарат выполнен из нержавеющей стали. Но высокая цена полностью окупается качеством и продолжительным сроком эксплуатации. Чугун находится в средней ценовой категории.

Применение фекальных насосов в частном доме

Владельцам частных загородных домов, так или иначе, приходится заниматься очисткой канализационной системы на участке. Это можно сделать, вызвав специальную службу с ассенизаторской машиной, но стоит такая операция весьма недешево, поэтому многие предпочитают решать проблему выкачивания самостоятельно.

Откачивание загрязненных вод может быть выполнено двумя типами агрегатов – дренажными или фекальными.

Различие между ними, на первый взгляд, кажется незначительным, но оно принципиально важно. Первые из них предназначены для перекачивания сильно загрязненных сред, включающих в себя различные твердые предметы размером до 5 сантиметров

Чтобы они не попадали внутрь устройства, на входном отверстии помпы устанавливается металлическая сетка.

Для устранения этой проблемы на фекальных моделях насосов для канализации в частных домах устанавливается измельчитель.

Таким образом, дренажные насосы для канализации в частных домах практически не применяются.

Внутридомовые канализационные установки

Фекальными насосами также называют малогабаритные насосные станции, которые предназначены для встраивания непосредственно в систему канализации внутри дачного дома. Конструктивно и по принципу работы подобные помпы напоминают аналоги из стиральных машин.

Сначала стоки в такой бытовой установке скапливаются в небольшом резервуаре, а по мере его заполнения откачиваются внутренним погружным насосом в канализационную трубу

Подобные модели фекальных насосов относятся к премиум сегменту сантехники и стоят немало. Однако благодаря им унитазы, душевые кабинки и рукомойники можно устанавливать практически в любом месте жилого дома. Они спокойно перекачивают стоки даже по наклоненным вверх трубопроводам.

В конструкции данной насосной станции изначально заложен принцип самоочищения. Она нетребовательна в плане обслуживания, достаточно лишь изредка промывать резервуар от илистого налета. Также в ней имеется угольный фильтр и обратный клапан. Первый исключает появление в помещении канализационных амбре, а второй не допускает возврата стоков из канализации обратно в накопитель.

Выбор модели канализационного насоса

Чтобы выбрать лучший агрегат, следует обратить внимание на такие моменты:

• Материал изготовления. Поскольку насосы всегда работают в агрессивной среде, в которой постоянно идут реакции разложения, корпус и остальные элементы должны быть произведены из материалов, способных выдерживать такие условия. Иначе агрегат быстро испортит коррозия. Наиболее устойчивыми к агрессивным средам считаются чугун, пластик и нержавеющая сталь.
• Особенности строения крыльчатки. От устройства этого элемента зависит степень измельчения твердых фракций. Покупая насос для канализации для кухни, необходимо учитывать, что у режущей кромки производительность меньше, чем у ножей. Также некоторые модели устроены таким образом, что измельчающий механизм имеет возможность самоочищаться, в результате чего оборудование функционирует без перерыва.
• Мощность. При анализе данного параметра учитывают, какую производительность имеет санитарный насос для принудительной канализации. Нередко менее мощный агрегат обладает такой же производительностью, что и более сильный прибор, что отражается на расходе электроэнергии. Но при этом запас мощности приводит к меньшему износу насоса;
• Способ управления. Нужно отдавать предпочтение моделям, которыми легче управлять.
