Какой провод лучше использовать для проводки в доме и на улице

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

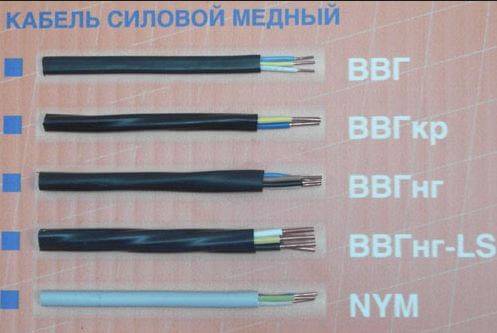

Проводник должен быть трехжильный (как на фото ниже), т.к

на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его)

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке

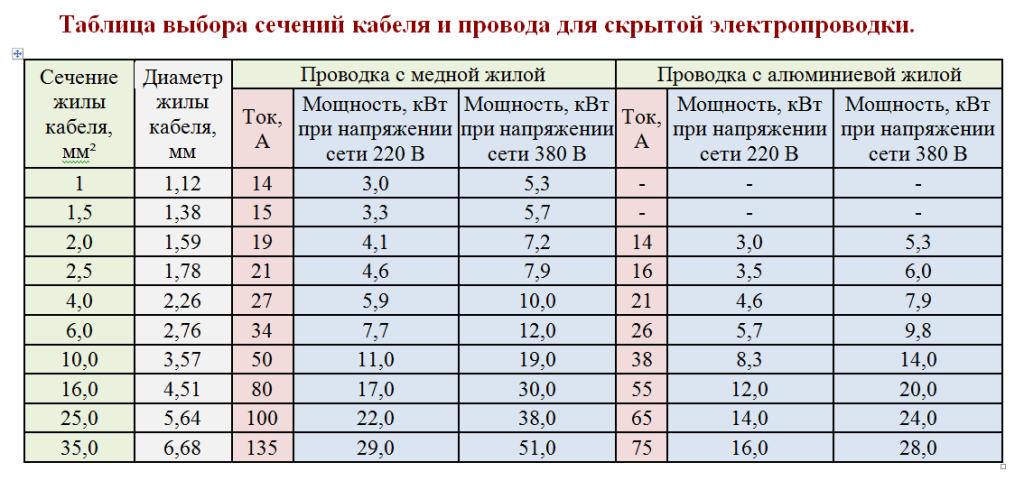

Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя

Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с подбора кабельной продукции.

Это интересно: Кабель АВВГ — технические характеристики

Провода специального назначения

Там, где среда наиболее агрессивна, применяют специальные кабели, имеющие повышенную стойкость к морозам, высоким температурам и механическим воздействиям. Такие провода могут понадобиться в бане, погребе или при прокладке линии рядом с печами.

Нестандартные СИП

Кабели СИП выпускаются в нескольких вариантах. В маркировке таких проводов присутствует цифра. Она обозначает тот или иной класс:

СИП-1. Такой шнур состоит из нескольких жил, причем у нулевой нет изоляции.
СИП-2. Двужильный кабель с изолированным нулем. Применяется для прокладки воздушных линий. Имеет защиту от влаги и открытого огня. Может использоваться при температурах до +900 °С.
СИП-3. Кабель с изоляцией из ПВХ. Не подходит для суровых условий эксплуатации.
СИП-4. Провод с 2 или 4 жилами. Используется для проводки внутри помещений и на улице.
СИП-5. Нестандартный провод с улучшенной защитой и двойной изоляцией. Может применяться для прокладки линий на большие расстояния.

Нестандартные СИП кабели состоят из нескольких жил.

Номинальное напряжение усиленных конструкций может достигать 20 кВ.

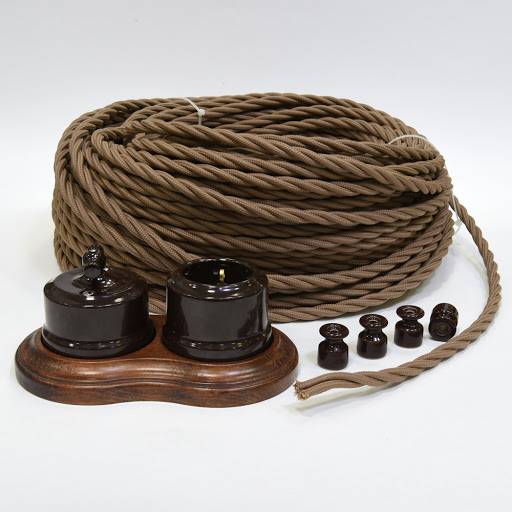

Декоративная проводка

Чтобы проводка органично вписывалась в дизайн загородного дома или дачи, применяют декоративные кабели. Они имеют винтажный вид, а поверх изоляции на них присутствует шелковая оплетка из негорючего материала.

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку. Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

однопроволочные сплошные;
многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что она быстро разрушается на воздухе.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Работая с этими материалами, стоит учитывать, что алюминий и медь образуют гальваническую пару. Такое соединение быстро разрушается. Поэтому их можно связывать между собой только посредством установки клеммника.

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают оболочкой. Изоляционный слой может быть выполнен из:

резины;
полиэтилена;
ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими электрическими характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Так какой же провод купить для электропроводки в квартире?

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

пониженной ценой при сопоставлении с медными проводами для электропроводки;
облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

пониженная электропроводимость;
окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
срок службы не превышает 20-25 лет;
повышенная ломкость;
сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

хорошая проводимость даже после образования пленки на поверхности;
срок службы – до полувека;
повышенная механическая прочность;
монтаж осуществляется легко.

Единственный минус такой проводки – дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения – с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В

Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

Материал жилы. В домашней электропроводке используются медные и алюминиевые проводники. Медь является более качественным, долгосрочным и надежным материалом, поэтому по рекомендациям ПУЭ именно ее нужно использовать для создания открытой и скрытой проводки.
Конструкция жилы. Бывают одножильные и многожильные проводники. Многожильные отличаются повышенной гибкостью.
Площадь поперечного сечения. Показывает, какую нагрузку способен выдержать проводник. Для домашней сети используется медный кабель 2,5 кв.мм. и 1,5 кв.мм. для освещения.
Толщина изоляции. Этот показатель регулируется ГОСТ. Провод должен быть надежно защищен от внешнего агрессивного воздействия. Для бытовых кабелей рекомендуется толщина 0,6 мм (не меньше 0,44 мм.).
Толщина оболочки. Защищает и фиксирует жилы. Для многожильных кабелей этот показатель составляет 1,8 мм, для одножильных – 1,4 мм.
Маркировка проводника. Набор букв и цифр показывает характеристики изделия – материал изготовления жил, изоляции, завод-производитель, год выпуска, число жил, сечение.
Расцветка жил. Бывает сплошная цветная или полосами. По оттенкам можно понять, за что отвечает та или иная жила (фаза, ноль, земля).
Упаковка. По стандартам используется бухта или барабан. Бухты – для продаж в сетевых магазинах, барабаны – для оптового сбыта. Обязательно крепится бирка с описанием, в которой указываются марка, ГОСТ, дата выпуска, длина и количество отрезков, вес, номер барабана, знаки соответствия.
Наличие необходимых лицензий и сертификатов. Должно быть два документа – сертификат соответствия и пожарной безопасности.
Общее состояние продукции. Внешне кабель не должен быть поврежден, иначе он становится непригодным для использования.

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Выбирая сечение

Определяясь с тем, как выбрать нужную толщину жил кабелей, необходимо предполагать, что имеющаяся в наличии техника со временем обязательно сменится, поэтому при покупке проводов для внутренней проводки нужно учесть запас мощности. То есть к рассчитанному значению предполагаемой нагрузки необходимо прибавить еще примерно третью часть от значения.

Проще всего в такой ситуации сыграть на опережение и заложить в квартире электрические кабеля с жилами большего сечения. Это избавит от возможных переделок проводки в будущем.

Чтобы выбрать кабель с нужной пропускной способностью необходимо обратить внимание на маркировку – на бирке обязательно указаны все необходимые данные по сечению жил

Если просто сделать проводку с запасом, не углубляясь в расчеты какое сечение провода лучше выбрать, можно руководствоваться следующими значениями:

1,5 мм² для освещения.
2,5 мм² для обычных розеток.
4-6 мм² для розеток к которым будут подключаться мощные потребители электрического тока – духовые шкафы, электроплиты и т.п.

Следует учесть, что производители, отмечая в маркировке пропускную способность, могут указать расчетные, а не реальные данные, пользуясь тем, что некоторая погрешность заложена в ТУ или ГОСТы и небольшие расхождения вполне допустимы. Здесь лучше не рисковать и для перестраховки приобрести электрические провода номиналом большим, чем надо на самом деле.

Подробнее о выборе сечения провода смотрите в этом видео:

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

Обеспечивать нужный уровень электро- и пожаробезопасности.
Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

В (Вр) — поливинилхлорид;
П (Пс) — полиэтилен;
С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводки	Жилы	Суммарная мощность, кВт2,0	Площадь сечения, мм²
Открытая	Из меди	3,3	0,75
3,7	1,0
5,0	1,5
5,7	2,0
6,6	2,5
9,0	4,0
Из алюминия	4,6	2,0
7,0	4,0
8,5	6,0
13,0	10,0
Закрытая	Медные	3,0	1,0
4,1	2,0
5,9	4,0
7,4	6,0
11,0	10,0
Алюминиевые	3,0	2,0
4,6	4,0
5,7	6,0
8,3	10,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

2,3 кВт;
0,6 кВт;
1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

небольшой вес;
легкость монтажа;
меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Как правильно выбрать сечение

Сечение кабельной продукции зависит от мощности подключаемых приборов. В сети освещения уже редко встретишь лампы накаливания, а LED светильники имеют малую мощность, поэтому и провод должен быть рассчитан на эти нагрузки. К розеткам могут подключаться электроприборы большой мощности, поэтому и сечение проводников должно быть таким, чтобы проводка не нагревалась.

Для квартиры

В связи с малой нагрузкой в сети освещения для монтажа применяют провода с сечением жилы 1,5 мм². Этого достаточно, даже если одновременно включить все осветительные приборы. Для розеток используют более мощные проводники сечением 2,5 мм². Такой провод рассчитан на подключение потребителей мощностью до 6 кВт и прохождение тока до 27 А. В связи с тем, что сеть спроектирована так, что все устройства разделены на группы и запитаны от отдельных автоматов, создается запас по подключаемой мощности.

Действующие документы по электробезопасности требуют наличие заземления, поэтому для монтажа нужно применять медный 3-жильный кабель.

Для частного дома

Электропроводка индивидуального дома может потребовать применение проводов с большим сечением. Это связано с установкой мощных потребителей. В местах, где отсутствует газоснабжение, проводят монтаж отопления с электрокотлом, используемым в качестве источника тепла. Это 3 фазный прибор, который должен подключаться к электропитанию с помощью 4-жильного кабеля сечением 4-6 мм². Использования трехфазного кабеля (380 В) предполагает наличие заземляющего контура. К нему будут подсоединены нулевые проводники от всех потребителей.

Чаще всего для монтажа используют NYM кабель. Он производится в России по европейским стандартам и имеет схожие характеристики с ВВГнг. Их отличает качество исполнения, применение ПВХ изоляции и высокая пожаробезопасность.
