Как сделать светильник для натриевой лампы
Поскольку использовать изделия ДНаТ целесообразно в хозяйстве, применение таких лампочек актуально для многих. Но для их функционирования потребуются специальные светильники. Их стоимость высокая, поэтому есть смысл соорудить осветительный прибор своими руками.
Что понадобится?
Для выполнения задачи потребуется:
- пластина с металлическим напылением, ее размеры должны составить 35х40 см;
- алюминиевый лист, который будет использоваться в качестве отражательного элемента;
- комплект саморезов;
- молоток;
- ножницы по металлу;
- труба диаметром 15 см.
Пользователь Анатолий King Crimson подробно рассказал о подготовке к изготовлению светильника для ДНаТ лампочки, а также создании такого устройства.
https://youtube.com/watch?v=mbmFqzkRe_I
Пошаговая инструкция
Руководство по сборке своими руками:
Подготавливается пластина с металлическим напылением. Она должна иметь зеркальную поверхность на рабочей стороне, а также быть упругой и жесткой. При ее отсутствии допускается установка пластины из нержавеющей стали, такой материал применяется в дымовых трубах.
Отражательный элемент предназначен для фокусировки световой энергии прибора и направлению осветительного потока в нужное место. Для расчета размеров рефлекторного устройства можно использовать специальный компьютерный софт, позволяющий точно рассчитать КПД.
Выполняется изгиб пластины вручную. При осуществлении этой задачи, когда сгибается центральная часть, можно воспользоваться молотком. Остальной лист изгибается с использованием подготовленной ранее трубы. Чтобы выровнять поверхность, надо действовать аккуратно. Но сделать это можно только руками.
На следующем этапе производится фиксация патрона с натриевым источником света, закрепить его можно на задней стенке. В данном примере она выполнена из боковой крышки процессорного блока ПК. В ней рекомендуется заранее сделать отверстия для вентиляции системы. Чтобы изготовить крышку, ее надо вырезать из металла, для этого используются специальные ножницы.
Фиксация патрона на задней поверхности осветительного прибора выполняется посредством самодельных шпилек, диаметр которых составляет 4 мм. Эти элементы выполнены из крючков, приобретенных в магазине. Желательно, чтобы их резьбовая часть была удлиненной. Это позволит сделать несколько шпилек.
Фиксация отражательного устройства осуществляется на задней стенке, для этого используются специальные алюминиевые заклепки. Их диаметр должен составить 3,2 мм. Если сделать все правильно и надежно закрепить элементы, конструкция в итоге получится жесткой.
Затем производится монтаж дроссельного элемента, а также высоковольтного импульсного устройства в осветительный прибор
Важно, чтобы эти составляющие компоненты подошли для корпуса светильника по размерам. Для более удобного размещения возможно демонтировать из корпуса плату
Но штекер питания, а также выключательное устройство с фильтрующим конденсаторным элементом можно оставить.
Производится установка дросселя. В данном примере используется балластный дроссельный элемент Galad 250 Вт, он оптимально подходит для корпуса по ширине, высоте и длине. Рядом с ним выполняется монтаж импульсного зарядного устройства. На нем должна быть схема подключения дросселя и лампочки, ей надо следовать.
На следующем этапе из корпуса к осветительному устройству надо вывести провода, их длина должна составить 3 метра. Для подключения к патрону необходимо использовать только термостойкие кабели. Их изоляция должна быть выполнена из стекловолокна.
Затем производится настройка собранного осветительного прибора, это надо обязательно сделать перед его использованием. Выполняется активация светильника, это нужно осуществить в темном помещении. Надо подождать, пока натриевый источник света полностью нагреется. Визуально необходимо оценить качество осветительного потока, который отражается рефлекторным устройством. Если требуется, этот элемент подгибается, но это следует сделать, пока он не нагрелся.
Процедуру регулировки рефлектора надо выполнять аккуратно, чтобы не зацепить сам источник света. В противном случае может произойти не только повреждением лампочки, но и ее взрыв. Для оптимизации светового потока можно слегка разогнуть края так называемой параболы на светильнике.
Пользователь Dmitriy Rostkov подробно рассказал о создании отражательного устройства для лампочки ДНаТ.
Преимущества и недостатки
Как и любые другие осветительные приборы, светильники с лампами ДНаТ имеют свои преимущества и недостатки. К преимуществам можно отнести:
- Высокая светоотдача. По этому параметру лампы ДНаТ занимают лидирующую позицию среди газоразрядных осветительных приборов, хотя и уступают светодиодным лампам.
- Длительный срок службы. Наработка на отказ у ламп ДНаТ достигает 15 000 часов. Мощный светодиодный светильник с заявленной яркостью проработает столько же или ненамного больше.
- Относительно низкая стоимость. Технология производства ламп не особо сложна и давно отлажена (лампе ДНаТ почти 100 лет!), а сам прибор не содержит дорогостоящих материалов. В этом плане светодиодные осветительные устройства катастрофически отстают от натриевых – они дороже в десятки раз.
- Противотуманный эффект. Желто-оранжевый спектр, излучаемый лампами ДНаТ, плохо поглощается водой. Даже при дожде и сильном тумане качество освещения сохраняется на довольно высоком уровне.
Что касается недостатков, то они весьма существенные:
- Низкий индекс цветопередачи. Лампа ДНаТ излучает свет в узком желто-оранжевом спектре. Цвет практически всех предметов в таком свете сильно искажается. Именно из-за низкого качества света натриевые лампы абсолютно не подходят для использования в жилых и производственных помещениях.
- Высокий коэффициент пульсаций. При использовании электромагнитного балласта (дросселя) свет лампы ДНаТ пульсирует с удвоенной частотой сети. При этом коэффициент пульсаций может достигать 15-20%. При длительном нахождении под таким светом глаза у человека быстро устают. Проблема полностью решается использованием электронных балластов, но стоимость их нередко выше, чем стоимость самой лампы.
- Высокая рабочая температура. В процессе работы температура лампы ДНаТ достигает 300 градусов, а пускорегулирующие элементы (в частности, дроссель) нагреваются до 100 градусов. Это не только грозит серьезными ожогами при случайном прикосновении, но и требует принятия специальных мер по пожаробезопасности.
- Затрудненный пуск при низких температурах. Из-за конструктивных особенностей лампы ДНаТ тяжело запускаются при низких температурах окружающей среды. Эта проблема частично решается использованием наружной колбы с вакуумом, но тем не менее при сильном морозе лампа может не запуститься. По этой причине использование ламп ДНаТ в районах крайнего севера не рекомендуется.
- Большое время розжига. После включения лампа едва светит и лишь постепенно по мере разогрева горелки разгорается. Для выхода на рабочий режим лампам ДНаТ нужно 10-15 мин. Не сразу запустится и только что выключенная горячая лампа: сначала колбе нужно остыть, а потом снова запуститься и разгореться.
Вот, пожалуй, и вся информация о натриевых лампах высокого давления. Теперь ты знаешь, как устроен этот прибор, чем он хорош и какие имеет недостатки. А если ты решил самостоятельно организовать освещение при помощи ламп ДНаТ, то, прочтя эту статью, сможешь без посторонней помощи выбрать пускорегулирующую аппаратуру и подключить к ней лампу.
Конструкция натриевой лампы
Конструктивно прибор представляет собой колбу, выполненную из специального изготовленного из оксида алюминия Al2O3 стекла. В процессе работы колба разогревается до 1200 градусов Цельсия. Такое стекло не только выдерживает высокие температуры, но и способно противостоять разрушающему действию паров натрия.
В края колбы, которая называется горелкой, впаиваются два электрода. Сама она заполняется смесью буферных (инертных) газов с добавлением натриевой амальгамы: сплава натрия со ртутью. Дополнительно в буферные газы подмешивают ксенон, он обеспечивает более легкий старт лампочки. Горелка, в свою очередь, помещается в еще одну внешнюю колбу, выполненную из обычного термостойкого стекла. Обычно это тугоплавкое боросиликатное стекло. В колбе создается глубокий вакуум, а сама она снабжается цоколем того или иного типа для подключения к питающей сети.
Устройство лампы ДНаТ
Самый распространенный цоколь, устанавливаемый на лампочки ДНаТ – резьбовой цоколь Эдисона. Для приборов небольшой мощности применяется Е27, для мощных осветителей – Е40. Тем не менее встречаются лампочки и с другими типами цоколей, а также двухцокольные.

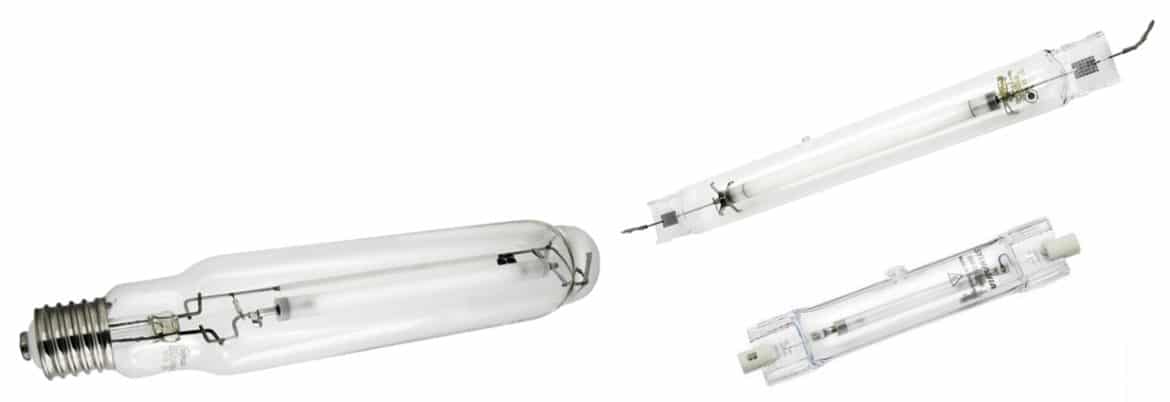

ДНаТ с цоколем Е40 (слева) и двухцокольный софитный вариант
Иногда в одну внешнюю колбу устанавливаются две горелки. Это повышает мощность прибора без существенного увеличения его габаритов, а также несколько увеличивает КПД и срок службы устройства за счет меньших теплопотерь.

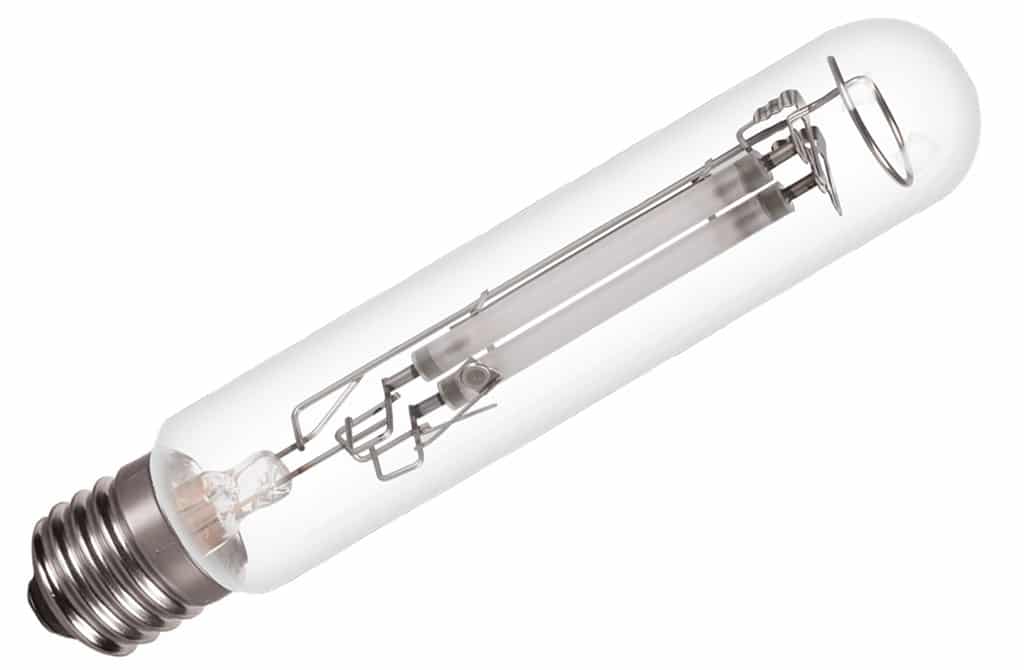

Лампочка ДНаТ с двумя горелками
Справедливости ради стоит упомянуть о существовании натриевых лампочек низкого давления. Горелки таких устройств по конструкции напоминают хорошо знакомые тебе колбы люминесцентных лампочек. Их электроды представляют собой спирали, а пуск прибора осуществляется их разогревом.

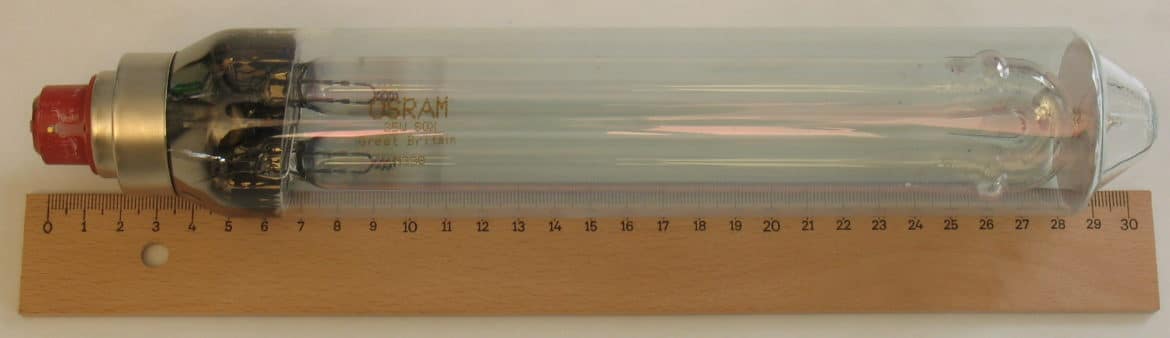

Натриевая лампочка низкого давления
Как я отмечал выше, кроме ДНаТ, существуют еще несколько разновидностей натриевых осветительных приборов:
ДнаЗ – с напыленным на часть внешней колбы зеркальным рефлектором, направляющим свет горелки в определенный сектор;
ДНаЗ имеет собственный рефлектор

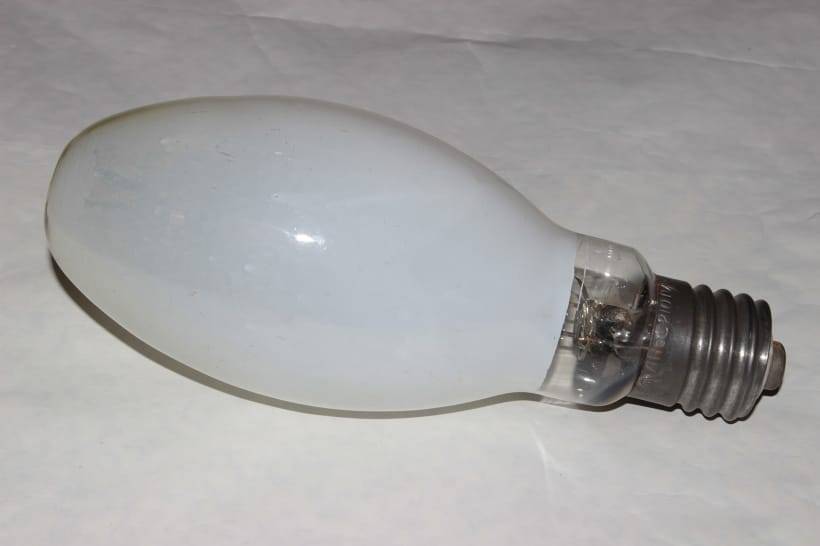

ДНаС – светорассеивающие. В этом приборе роль светорассеивателя исполняет специальный пигмент, нанесенный на внутреннюю поверхность внешней колбы. Спектр ламп ДНаС похож на дневной;
И внешне, и по излучаемому спектру ДНаС напоминает ртутный осветитель ДРЛ
ДНаМТ – с матированной колбой. По сути, это аналог ДНаС, которая в настоящее время снята с производства. Предназначена для прямой замены ламп ДРЛ без ухудшения качества освещения.

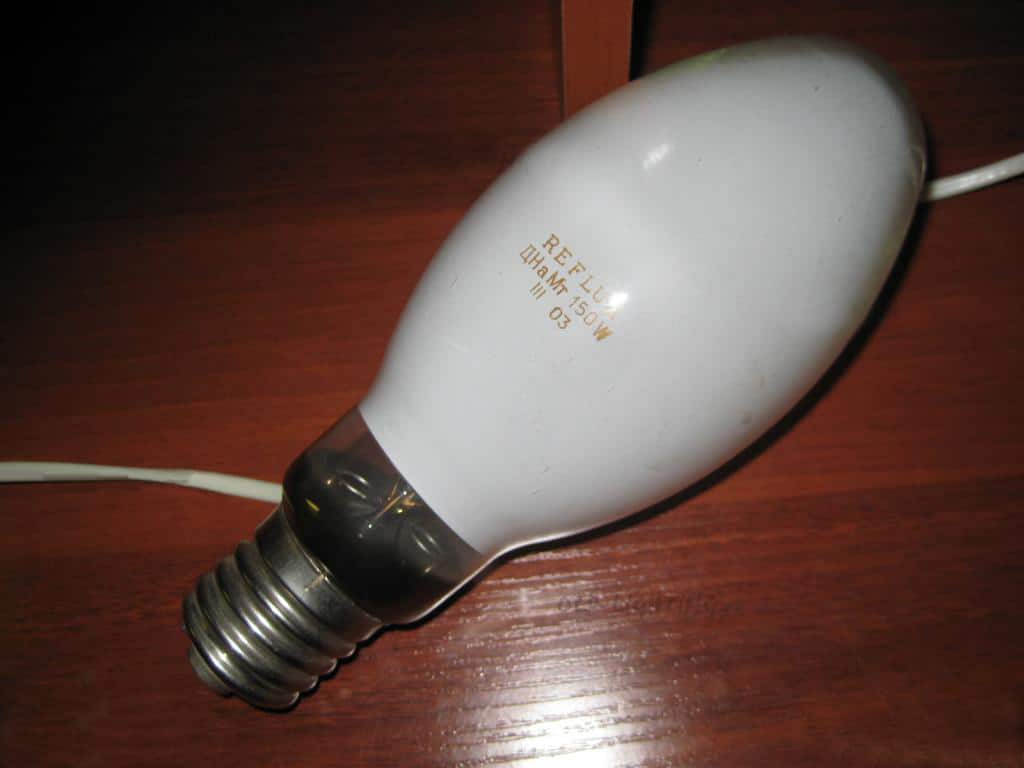

Лампа ДНаМТ
Общее описание осветительных приборов
Натриевые изделия относятся к прогрессивному, современному и экономичному оборудованию. Основным рабочим элементом в них являются пары натрия.
Конструкционные особенности модулей
Весь процесс протекает в специальной трубке-горелке цилиндрической формы, состоящей из окиси алюминия.
Элементы, осуществляющие излучение, размещаются в баллоне из прочного стекла, укомплектованном наиболее популярными резьбовыми цоколями E27 или E40.
Образующееся в процессе резонансное излучение имеет специфический желто-оранжевый цвет, называющийся монохроматичным.
Это значит, что, несмотря на яркость, плотность и насыщенность, светопоток не осуществляет хорошую цветопередачу.
Кроме того, находясь на удвоенной частоте питающей сети, модули существенно мерцают, что делает их абсолютно не подходящими для освещения жилых помещений.
Натриевые источники света состоят из термостойкой стеклянной колбы эллиптической или цилиндрической формы. Внутри располагается рабочая алюминиевая горелка, с обеих сторон оснащенная электродами.
Этот материал имеет высокие физические характеристики, отличается хорошей эксплуатационной стойкостью.
Корректно взаимодействует с парами натрия и обладает уникальной способностью пропускать около 90% произведенной световой энергии, не подвергаясь разрушению.
Помимо натриевых соединений, внутри разрядной трубки находится ртуть и аргон.
Колба комплектуется особыми прокладками. Они заботятся о сохранении вакуума во внутреннем пространстве лампочки и не дают кислороду проникнуть в горелку.
Это повышает уровень эксплуатационной безопасности приборов, поскольку в процессе работы разрядная трубка сильно раскаляется и достигает почти фантастических показателей в 1300°C.
В таком случае попадание внутрь даже очень небольшого количества воздуха может разрушить целостность модуля и спровоцировать опасную для находящихся рядом людей ситуацию.
Принцип работы изделий
В основе принципа работы натриевого устройства лежат дуговые разряды. В результате импульсного напряжения, образующегося во внутренней трубке, они создают насыщенное видимое свечение.
В натриевых парах, отвечающих за формирование внутри колбы газоразрядной среды, преобладает красное спектральное свечение.
Благодаря этой особенности ламповые агрегаты создают исходящий свет таких оттенков, как:
- желтый;
- оранжевый;
- красный в самых разнообразных оттенках.
Сразу после активации натриевые приборы горят слабо и тускло, потому что основной объем энергоресурсов тратится на качественный разогрев рабочей горелки.
Светопоток приобретает необходимую яркость, насыщенность и силу только спустя 5-10 минут, когда температура внутренней горелки достигает необходимого для корректной работы уровня.
Нюансы системы запуска устройств
Все изделия натриевого типа нуждаются в системе запуска. Она предназначается для осуществления оптимального зажигания и удобной регулировки токопотока. Сейчас на рынке представлены пускорегулирующие элементы двух видов.
Вариант №1. Это агрегат ПРА, рассчитанный для функционирования при уровне сетевого напряжения в 220 В. Имеет упрощенную конструкцию, продается по разумной цене и относится к бюджетным вариантам сопутствующего оборудования.
Вариант №2. Это более современный, прогрессивный электронный агрегат ЭПРА, не имеющий в своей конструкции зажигающего устройства.
Стабилизирует мощность, значительно увеличивает эффективность светоотдачи, устраняет неприятное для глаз мерцание и продлевает эксплуатационный срок натриевого прибора.
Единственный минус изделия – это более высокая цена, нежели у ПРА. Однако, специалисты утверждают, что электронное устройство быстро окупается и значительно повышает комфортность управления осветительной системой.
Правила выбора и полезные советы
Точно зная, какими сейчас используются лампочки для дома, можно без особой сложности выбрать оптимальный вариант источников излучения для обеспечения в жилом доме комфортной, удобной в управлении, эксплуатационно стойкой и экономически выгодной системы освещения.
Что лучше для влажных помещений
Для санузлов и кухонь, где уровень влажности особенно высок, традиционные варианты накаливания не слишком подходят. Помимо большого энергопотребления, они слишком греются в процессе работы и при случайном попадании воды могут взорваться и нанести травму находящимся рядом людям. Лучше взять безопасный энергосберегающий тип.
Галогенки потребляют мало энергии, но проявляют уязвимость к влаге и, находясь в столь агрессивных условиях, спустя короткое время выходят из строя. Люминесценты не подходят из-за шума, издаваемого в процессе работы, наличия токсичных веществ в составе и не слишком приятного цветового спектра, больше соответствующего рабочим помещениям.
Наиболее удачным решением в этом случае становятся светодиодные изделия. Они обеспечивают хороший светопоток нужного уровня интенсивности, не греются и не потребляют лишней энергии.
Благодаря разнообразию цоколей их удается встраивать в светильник любой, даже самой неожиданной конфигурации, не нарушив стилистического оформления банного помещения.
Меры предосторожности
При использовании газоразрядных натриевых ламп важно помнить:
- Недопустимо отключать питание элемента срезу же после его включения. Нужно подождать хотя бы 1-2 минуты. Пренебрежение рекомендацией может привести к полному отказу запуска.
- В помещении с элементом освещения должна быть система вентиляции. Это обусловлено повышенной теплоотдачей прибора и наличием в нем вредных веществ.
- Не трогать лампу и отражатель во время работы голыми руками, это гарантировано вызовет серьезный ожог.
- Во время установки колбы желательно пользоваться перчатками. Жировой налет при нагревании может привести к взрыву колбы. Попадание воды на открытые элементы запрещено.
- Используемый вместе с лампочкой балласт может разогреваться до температур около 150 градусов. Рекомендуется убирать его под огнеупорный кожух, чтобы защитить от попадания влаги и мусора.
- Нельзя браться голыми руками за токопроводящие элементы или допускать попадание на них влаги. Также рекомендуется периодически проводить проверку проводки на наличие повреждений, прожогов или коротких замыканий. Провода в данном случае должны быть особые, рассчитанные на работу с экстремально высокими напряжениями.
Пускорегулирующая аппаратура (ПРА) для НЛВД
Для запуска натриевых ламп применяются специальные ПРА, позволяющие зажечь разряд (дугу) в лампе и ограничить лавинообразное нарастание тока, которое может привести к выходу работающей лампы из строя. По аналогии с люминесцентными лампами применяются ПРА двух видов: электромагнитные (ЭмПРА) и электронные (ЭПРА). Кроме этого иногда требуется применение импульсного зажигающего устройства (ИЗУ). Время запуска составляет 3–5 минут, а выход на полную мощность достигается в течение 10 минут. ПРА состоит из:
- индуктивного дросселя, который служит для ограничения тока электрической дуги;
- ИЗУ, необходимость которого обусловлена созданием в момент включения напряжения в несколько киловольт для поджига. Это устройство аналогично стартеру в люминесцентных лампах;
- фазокомпенсирующего конденсатора, позволяющего снизить нагрузку и уменьшить риски перегорания проводки.
Подключение натриевой лампы
Лампы ДНАТ: характеристики лампы для цветов
t эксплуатации | От -30ºС до +40ºС |
Тип цоколя | Резьбовой Е27 или Е40 |
КПД | 30% |
Цветовая t | 2000 К |
Cветовая отдача | От 80 до 130 лм/Вт |
Световой поток | От 3700 до 130000 лм |
U на лампе | От 100 до 120 Вт |
Длина волн | От 550-640 нм |
Пульсация светового потока | До 70% |
Цветопередача | 20-30 Ra |
Мощность | От 70 до 1000 Вт |
Время включения | От 6 до 10 мин |
Срок службы | От 6 до 25 тыс. часов |
Устройство лампы ДНАТ
Для разжигания и горения дуги применяют дополнительное оборудование. Лампы ДНаТ подключать напрямую к домашней электрической сети нельзя, поскольку напряжения сети для зажигания холодной лампы недостаточно.
Лампа натриевая для растений Sodium 100 Вт 2500К Е40 Delux, рассчитана на 1000 часов
Ток дуги лучше ограничить, лампу ДНаТ применять совместно с ПРА (пускорегулирующими аппаратами), чтобы стабилизировать мощность потребления электроэнергии и продлить срок службы:
- ЭПРА (электронные) увеличивают частоту тока, что способствует устранению эффекта мерцания 50 Гц;
- ЭмПРА (электромагнитные).
Лампы ДНаТ при работе светится ярким оранжевым светом, потому что в ней есть пары натрия. Она может нагреваться до 300º, поэтому патрон применяют только керамический. Лампы ДНаТ устанавливают в светильниках разного назначения, а питается от переменного напряжения 220 В.
В схеме ПРА для ДНаТ необходим фазокомпенсирующий конденсатор. Его использование снижает нагрузку на домашнюю электропроводку и на цепь осветительного устройства.
Как подключить? | с помощью пускорегулирующих аппаратов – ЭПРА или ЭмПРА; в некоторых случаях применяют импульсное зажигающее устройство или ИЗУ. |
Вес | не всегда указывается производителем; вес лампы ДНаТ 250 — 0,23 кг, а модели с мощностью 400 Вт – 0,4 кг. |
Как проверить? | Через дроссель, конденсатор и зажигалку |
Какую нагрузку потребляет? | По мере расходования ресурса жизни потребляемая мощность НЛ постепенно растет и повышается на 40% относительно первоначальной |
Световой поток | ДНаТ (70, 150, 250 или 400 Вт) характеризуются специфическим цветом излучения с оранжево-желтым или золотисто-белым оттенком |
Срок службы | От 12000 час до 20000 |
Где используют? | внутреннее освещение больших площадей, теплиц, спортивных залов, наружного освещения дорог, жилых секторов, улиц; в цветниках, теплицах, питомниках для растений. |
Вред | Могут пагубно отразиться на здоровье при длительном контакте, лампа содержит ртуть |
Температуры нагревания | сильное нагревание при работе; цветовая температура ССТ-2500К; производит около 96-150 лм/Вт; золотой стандарт при выращивании растений. |
Насколько лед лампы экономичнее ДНаТ? | LED экономнее ДНаТ, но использовать LED как единственный источник света нельзя, поскольку растению необходим весь спектр, а LED предоставляет только синий и красный; лучше использовать LED и ДНаТ в комплексе; полный спектр необходим на стадии рассады и веги; на стадии цвета достаточно будет и одного леда. |
Чем можно заменить натриевую лампу? | На светодиодные, исходя от целей, экономии и необходимости |
| ДНаТ | Люмены | Светодиодный аналог |
|---|---|---|
| ДНаТ 70 | 4,600 | 50 Вт |
| ДНаТ 100 | 7,300 | 75 Вт |
| ДНаТ 150 | 11,000 | 110 Вт |
| ДНаТ 250 | 19,000 | 190 Вт |
| ДНаТ 400 | 35,000 | 350 Вт |
Какие лампы подходят лучше для выращивания растений?
Натриевые лампы для растений довольно дорогие, они сильно нагреваются, а при попадании воды на стекло могут взрываться. Помимо натриевых ламп еще используют:
- энергосберегающие лампы (экономки);
- индукционные фитолампы;
- светодиодные лампы для растений (фитолампы LED).
Редакторы ЭтотДом рекомендуют обратить внимание на такие фитолампы:
- в бюджетном сегменте OSRAM L 36 W /765 Daylight (люминесцентная лампа Т8 + 40 Вт лампа накаливания);
- светодиодная фитолампа для растений LED Grow Light от производителя, которому вы доверяете. Такая фитолампа будет стоить дороже, но точно не подведет.
Характеристики и особенности использования натриевых ламп ДНаТ
ДНаТ состоит из таких элементов:
- Керамическая заглушка.
- Трубка, которая пропускает свет.
- Стеклянная колба, которая обладает высокой механической прочностью.
- Электрод.
- Металлический штенгель, через который эвакуируется газ из прибора.
- Бариевый штенгель.
- Цоколь.
Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.
Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.
Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.
Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы
Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается
При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.
Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.
В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.
Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).
Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:
- Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
- Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
- Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
- Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
- ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
- Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.
Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.
Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.
При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.
Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.
Номенклатурное подразделение устройств
Общепринятая отечественная номенклатура источников освещения выделяет четыре типа натриевых приборов. Они выпускаются в разных модификациях и предназначаются для определенных задач. Чтобы понять, где использовать тот или иной вид ламп, нужно знать об их отличительных чертах.
Что собой представляют ДНаТ
ДНаТ – это дуговые трубчатые модули с винтовым цоколем и колбой из прозрачного кварцевого стекла. Имеют цилиндрическую форму и отличаются от аналогов широким диапазоном мощностей.
Демонстрируют хороший уровень КПД и входят в разряд экономных источников света.
Натриевые агрегаты выпускаются с цоколями разных размеров и это напрямую зависит от мощности источника света. Стандартом E27 оснащаются изделия до 70 Вт, а более сильные приборы от 100 Вт и выше комплектуются цокольным элементом E 40
Изделия обеспечивают качественное уличное освещение с выраженной контрастной видимостью при различных погодных условиях.
Подходят для расположения на междугородних магистральных трассах, в туннелях, на аэродромах и пр. Показывают отличные результаты при использовании в теплицах, оранжереях и парниках.
Светопоток от ДНаТ оказывает на растения благоприятное воздействие, почти полностью покрывая нехватку солнца и естественного освещения
ДНаМТ имеют такие же параметры, но выпускаются в эллипсоидной форме и оснащаются колбой из матового стекла для создания более мягкого рассеянного освещения.
Как функционируют ДНаЗ
ДНаЗ представляют собой источник света, оснащенный колбой со встроенным отражателем из зеркальной алюминиевой пленки, герметично расположенной на внутренних стенках прибора. Изготовляются в форме эллипса и оснащаются классическим винтовым цоколем.
За счет наличия отражателя ДНаЗ дают высокий уровень освещенности и дольше служат. Зеркальное покрытие не позволяет свету попадать на горелку, легко выдерживает нагрев до высоких температур, не портится и не разрушается в процессе эксплуатации
Максимально широко используются в агропромышленности. Успешно имитируют естественный свет и обеспечивают активный рост и развитие овощных и декоративных культур, произрастающих в теплицах.
В чем отличие ДНаС
ДНаС от всех остальных ламп отличаются наличием на внутренней поверхности колбы покрытия из светорассеивающего вещества. Такое техническое решение позволяет использовать модуль для прямой замены устаревших и экологически опасных газоразрядных ртутных ламп.
Модули ДНаС наиболее широко задействованы в исследовательских лабораториях, в области медицины, химической промышленности и прочих смежных отраслях.
Характеристики
Мощность натриевых ламп самая высокая в классе – до 200 Lm/W (Люмен на Ватт). Характерными особенностями являются низкая цветовая температура (2100-2700 K) и доминирование желто-красного спектра излучения при минимальном количестве синего. Такое сочетание приводит к тому, что светильники данного типа наполняют окружающее пространство монохромным желто-оранжевым светом, в результате чего человеческий глаз недостаточно хорошо различает цвета и очертания предметов. Они теряют глубину, объем, затрудняется ориентация и оценка расстояний до объектов. Зато для растений на определенных этапах роста как раз необходим «солнечный» спектр излучения.
Ключевые особенности разрядных натриевых ламп
Считается, что натриевые лампочки обладают самой большой светоотдачей, что предполагает наличие внушительного КПД. Изделия характеризуются, помимо прочего, долгим сроком службы. В период эксплуатации светоотдача снижается незначительно. Рабочие параметры (ламп высокого давления) мало зависят от температуры окружающей среды (перегрев исключается правильно реализованной конструкцией). Натриевые лампочки востребованы для освещения улиц. Присутствуют серьёзные недостатки:
- Не слишком достоверная цветопередача (значения коэффициента – 25). Это долго считалось основным ограничением для применения разрядных ламп в быту. Крайне плохо выглядит при подобном освещении человеческая кожа.
- Разряду в парах натрия присуща глубокая пульсация, что приводит к быстрому утомлению зрения. Эффект мерцания вреден для нервной системы и ряда аспектов человеческого здоровья. Упомянутое явление объясняется полной безынерционностью дуги в парах натрия – свечение повторяет закон приложенного напряжения (в сети обычно синусоида частоты 50 Гц).
- По мере расходования ресурса жизни потребляемая мощность натриевой лампы постепенно растёт и повышается на 40% относительно первоначальной.
- Пускорегулирующий аппарат натриевых ламп громоздкий (занимает много места) и характеризуется большими потерями (до 60% от полной расходуемой энергии).
- Наличие пускового дросселя предопределяет низкий коэффициент передачи мощности (до 0,35). Что требует наличия солидного блока компенсирующих конденсаторов для устранения реактивной части.
Осветительное устройство
Перечисленное объясняет применение натриевых лампочек преимущественно для ночного освещения, в особенности, нежилых объектов: цехов, складов, железнодорожных станций. Дополнительно – для хранилищ, дорожных магистралей, архитектурных сооружений. Жёлтый свет натриевой лампы низкого давления позволяет человеку различать детали при сравнительно низкой интенсивности излучения, превосходно проходит сквозь туман в плохих погодных условиях. Указанная специфика делает возможным создание на основе описанных приборов множества сигнальных установок.
Часть приведённых выше недостатков удаётся устранить применением электронных балластов инверторного типа. Этим снижается энергопотребление, по причине отсутствия пускового дросселя коэффициент мощности достигает 0,95. Разумеется, масса электронного балласта невелика. Это известно человеку, знающему о преимуществах светодиодных и разрядных ламп с эдисоновской резьбой Е27. Вся электроника здесь умещается в цоколе.
Срок службы натриевых лампочек повышенного давления колеблется в пределах 12 – 28 тысяч часов. Это конкурентоспособные значения, в пересчёте на трудодни составляет 4 – 9,5 лет. Постепенно падение напряжения на лампах увеличивается со скоростью 1 – 5 В ежегодно. Что становится причиной, провоцирующей отказ.
Колба ламп низкого давления обычно цилиндрическая. У изделий высокого давления – иногда грибовидная с внутренним отражателем или эллипсоидная. В последнем случае спектры свечения градируются по мощности: для её средних величин давление в колбе максимальное, объясняя упомянутое деление. На спектральные характеристики влияет сетевое напряжение (если не используется электронный балласт). Критичен срок службы и к амплитуде: увеличение или снижение вольтажа лишь на 5% приводит к резкому старению изделия.
Для рядовых потребителей представляют интерес лампы с улучшенной цветопередачей. Соответствующий коэффициент изделий достигает 83, что признано прекрасным показателем. К примеру, для светодиодных лампочек типичными значениями считаются 70 и более. Последние массово применяются в быту, мало отыщется желающих на такие параметры жаловаться. А учитывая экономичность натриевых лампочек, полагаем, приборы станут достойным конкурентом для прочих семейств осветительных приборов.
Работа лампы
