Светодиодный фонарь с датчиком движения — основные характеристики и нюансы выбора

Принцип работы и особенности устройства

В настоящее время довольно распространено применение различных осветительных приборов, включающихся при приближении к ним человека или какого-либо предмета.

Схема фонаря с датчиком движения очень проста, найти ее и реализовать не составит труда даже для технически неподкованного человека. Как правило, для подключения такого светильника необходимо напряжение 220 В.

Фонари обычно комплектуются системой, реагирующей на инфракрасное излучение. Их работа основывается на том, что при движении объекта, имеющего температуру выше фоновой, ИК-датчик при помощи специальной системы линз нагревает биметаллический элемент. Именно он и производит замыкание силового контакта.

Такие датчики могут применяться не только для реализации систем автоматизации освещения, но также и для других целей:

• при проектировании и монтаже охранных сигнализаций;
• в качестве управляющего компонента в различных автоматизированных системах управления.

После того, как датчик сработал, и контакты его замкнулись, ток идет напрямую к светодиоду или к целой группе этих электронных компонентов. Под действием напряжения и электрического тока они начинают светиться. Датчики движения подключаются на различные утройства, а не только на фонари.

Иногда случается, что в местах, которые необходимо оборудовать датчиками движения, отсутствует электричество или подвести его туда довольно проблематично. Выходом в таком случае является фонарь беспроводным с датчиком движения на батарейках.

Мощность, потребляемая светодиодными элементами, довольно мала, именно это позволяет им очень продолжительное время работать на заряде одной батареи.

Принцип работы светодиода основывается на использовании свойств полупроводников. При протекании в них тока в заданном направлении происходят электрохимические процессы, заставляющие светиться электронный элемент.

Сравнение характеристик светодиодных фонарей с люминесцентными светильниками и обычными лампами накаливания

Многие могут заявить, что лампы накаливания в несколько раз дешевле, чем светодиодные, а люминесцентные потребляют не так уж много энергии. Однако очень интересную информацию можно почерпнуть из такой вот таблицы:

Характеристики	Лампа с нитью из вольфрама	Люминесцентная лампа	Светодиодная лампа
Мощность потребления	60 Вт	20 Вт	9 Вт
Эффективная светоотдача	12 лм/Вт	28 лм/Вт	78 лм/Вт
Температура во время работы	1800С	600С	700С
Срок службы	1000 часов	25 000 часов	50 000 часов
Влияние количества циклов включения/отключения	сокращает продолжительность службы	сокращает продолжительность службы	не влияет на работу

Несмотря на относительно высокую стоимость светодиодных фонарей, их покупка всегда вполне обоснована, поскольку они обладают очень большим количеством преимуществ по сравнению со своими устаревшими аналогами.

Особенно это касается автоматизации режима освещения. Все лампы, кроме светодиодных, будут быстро перегорать при многократном включении и отключении напряжения. Именно поэтому с инфракрасными датчиками движения чаще всего используются именно светодиоды.

Виды светильников для улицы

Уличные светильники (впрочем, как и все остальные) различаются как по конструктивному исполнению, так и по типу используемых ламп. В зависимости от конструкции осветительные приборы можно разделить на:

Настенные

Этот тип приборов крепится непосредственно на стену или при помощи консоли. Настенный светильник с датчиком движения может быть накладным, подвесным или встраиваемым. В первых двух случаях прибор находится под открытым небом, в последнем – наружу выступает только лицевая часть, закрытая защитным стеклом. Угол рассеивания таких светильников может быть любым – от узконаправленного (прожектор, точечное локальное освещение) до кругового. Питание любое: по кабелю или автономное.

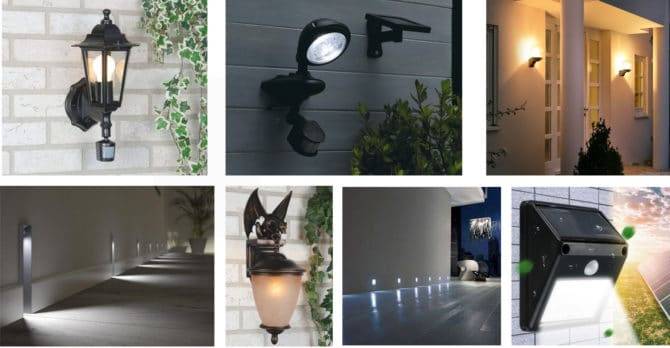

Примеры настенных уличных светильников

Грунтовые

Этот тип уличных светильников устанавливается непосредственно на землю и идеален для подсветки дорожек, бассейнов, клумб. Чаще всего грунтовые приборы создают рассеянный свет, но есть и направленные модели, освещающие арки, клумбы, ступени, элементы фасада и пр. Питаться грунтовые осветительные приборы могут по кабелю, но гораздо удобнее автономный вариант с питанием от батареек или аккумуляторов.

С креплением на опору

Такие светильники называют фонарями. Ты наверняка видел их на улицах своего города. Единственное отличие таких светильников от уличных фонарей – относительно малая высота опоры (0.5-3 м). Обусловлено это тем, что слишком высоко расположенный сенсор движения будет иметь узкий сектор обнаружения человека, а потому неэффективен. Крепиться фонари могут при помощи консоли либо непосредственно на опору.

Что касается ламп, используемых в уличных светильниках с датчиками движения, то наиболее популярными можно считать лампочки накаливания, галогенные и светодиодные источники света.

Галогенные лампы

Это близкие родственники ламп накаливания, но в заполняющий колбу газ конструкторы добавляют галогены. Это позволяет примерно в 1.5-2 раза повысить светоотдачу при той же потребляемой мощности, а также в 1,5-2 раза продлить срок службы прибора. Благодаря более высокой температуре спирали спектр излучения галогенного светильника имеет меньше желтого цвета и приближается к дневному освещению.



Галогенный прожектор с датчиком движения

Светодиодные лампы

Самый экономичный и долговечный источник света. Уличный светодиодный светильник потребляет в 8-10 раз меньше энергии, чем осветительный прибор с лампой накаливания, а ресурс полупроводникового источника света достигает 30 000 ч и более. Спектр излучения светодиодной лампы может быть любым: от теплого до холодного. Единственный недостаток, несколько ограничивающий использование светодиодных ламп: их пока высокая стоимость.

0%

Для каких целей будет использоваться прожектор?

Декоративная подсветка

Освещение приусадебного участка, двора, подъезда, небольшой площадки

Освещение стоянок, площадей, охраняемых объектов

На какой дистанции будет располагаться прожектор от объекта?

Более 20 м.

В непосредственной близости

2-20 м.

Выбираем тип прожектора

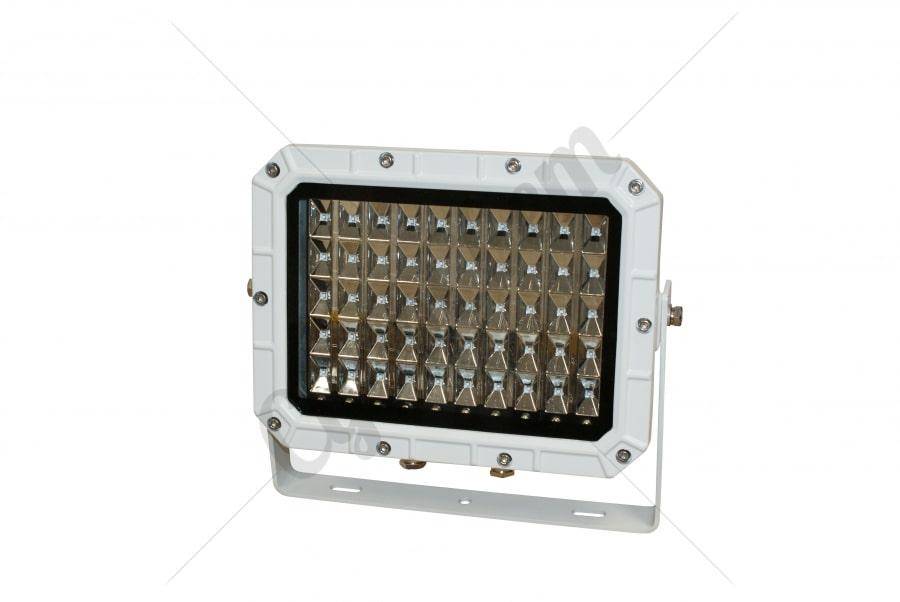

Тебе подойдет прожектор дальнего действия с углом рассеивания до 20 градусов

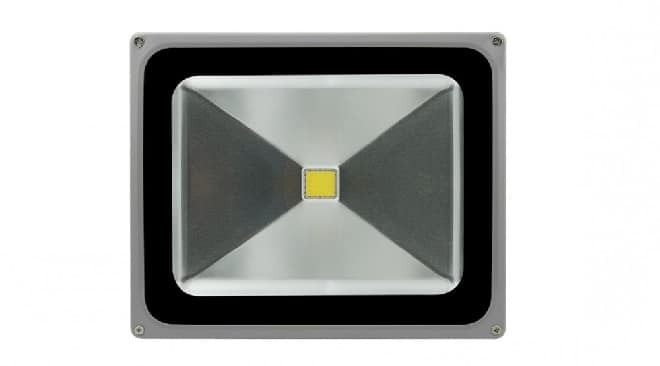

Тебе подойдет прожектор заливающего типа с углом рассеивания 40-120 градусов.

Тебе подойдет точечный прожектор малой мощности с углом рассеивания до 45 градусов.

  Перепройти тест!

Предыдущая
ОсвещениеКакой свет лучше для глаз: тёплый или холодный
Следующая
Светильники, браКакой потолочный светильник лучше подойдет для кухни

Спасибо, помогло!Не помогло

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:
• Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  Параметры подбираются в зависимости от планируемого места установки

Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.

Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.
Можно поставить и портативный датчик движения

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Выбор места установки датчика движения

Место установки датчика движения для включения света выбирается так, чтобы контролируемая зона находилась в пределах уверенного приема. При этом надо понимать, что чем выше повесить датчик, тем зона обнаружения будет шире. Но при этом возрастает вероятность ошибки, так как сигнал становится более слабым.

«Контрольной точкой» для выбора высоты считается 2,4 метра

При выборе места предусмотрите, чтобы рядом не было фонаря или другого источника света, отопления, кондиционеров, любых других устройств, которые в процессе работы могут выделять тепло. Не должно быть рядом и крупных объектов, которые ограничивают зону видимости. В общем, не такое простое это дело — найти место для датчика движения.

Рядом не должно быть окон, батарей

Если отслеживать движение надо во всем помещении, датчик движения для включения света ставят на потолок. Выбирают потолочную модель с охватом 360°. Но в этом случае высока вероятность неправильного срабатывания. В помещениях прямоугольной формы удобнее (а часто и выгоднее) поставить два светильника с двумя датчиками — чтобы каждый отслеживал свою зону. Если входить могут только с одной стороны, ставят настенный вариант напротив двери, развернув сектор обзора в нужном направлении.

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые – для уличного освещения;
• Нейтрально-белые – предназначены для освещения производственных помещений;
• Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта – тепло от двигателей;
• Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.
