Как правильно сделать вентиляцию в погребе своими руками
По следующему алгоритму можно реализовать такой проект самостоятельно:
Создают план. Не обязательно применение строгих инженерных стандартов. Но пригодится наличие чертежа с расположением и размерами отдельных частей, списка комплектующих деталей.
Варианты устройства вытяжной системы
Помещение надо подготовить. Устраняют дефекты изоляции. При заглубленном фундаменте обеспечивают надежную защиту от грунтовых вод. Утепляют внешние стены, потолок и пол, кровлю.
Эффективный дренаж необходим для длительной эксплуатации строения без лишних проблем
В соответствии с планом монтируют трубы. Краны для слива конденсата, рукоятки заслонок и другие устройства с ручными приводами размещают в местах, удобных для последующего обслуживания.
Утепление вентиляции предотвращает образование конденсата
- На выходном участке трубы монтируют дефлектор. Он совмещается с колпаком, предотвращающим проникновение птиц, осадков, листвы.
- Устанавливают элементы системы принудительной вентиляции.
По завершении работ контролируют герметичность стыков в местах прохождения каналов воздуховода через строительные конструкции, проверяют функциональность средств автоматики, управления.
Если нет иной возможности, устанавливают вентиляцию погреба с одной трубой. Приток обеспечивают за счет имеющихся, либо созданных специально щелей, открыванием дверей, окон. Иногда устанавливают конструкцию из двух вставленных одна в другую труб. Центральное отверстие и промежуток между стенками используют для подачи/ удаления воздуха.
Статья по теме:
Конструкция принудительной вентиляции
Чтобы сконструировать систему принудительной циркуляции воздуха берется за основу конструкция естественного воздухообмена. Единственное отличие между ними – в трубу для вытяжки и притока воздуха монтируется канальный или осевой вентилятор.
Осевой и канальный вентиляторы отличаются принципом действия и расположением. Канальный — легко вмонтировать в середину вытяжной и приточной трубы голыми руками. Осевой же крепят ближе к краю трубы. Существует вариация осевого вентилятора называемая «улиткой». Она может показаться простой в эксплуатации, но на практике ее использовать довольно сложно. Поэтому если вы хотите построить вытяжку в подвале своими руками, откажитесь от данной покупки.
Вентилятор канального способа действия не имеет слишком большой производительности, поэтому для его запитки подойдет небольшой блок питания. Чтобы с большей пользой использовать вентилятор, выбирайте устройство амплитудного типа.
Процесс работы вентиляторов аналогичен естественному воздухообмену. Через приточную трубу он затягивает воздух в подвальное хранилище. Через вытяжную трубу выводит ненужный воздух на улицу. Важна одновременная работа двигателей.
Мощность вентилятора прямо пропорционально зависит от площади и объема рабочего помещения. Специалисты помогут подобрать вам наиболее выгодный прибор, чтобы воссоздать эффективную принудительную вентиляцию. Устройство фиксируется внутри трубы, поэтому еще одним критерием выбора вентилятора есть диаметр стояка.
Вентиляторы для принудительной вытяжки
Производителей, выпускающих вентиляторы и дефлекторы для принудительных систем вентиляции, очень много, как и разнообразных моделей. Однако все они подразделяются на четыре основных типа.
- ASTATO. Дефлекторы такого типа могут работать за счет силы ветра или при помощи электрической силовой установки. Основная особенность описываемого типа вентилятора в том, что он оснащается специальным датчиком. Его задача заключается в автоматическом включении электротяги при недостаточной силе ветра и ее отключении при избытке.
- Флюгеры. Способ выполнения основных функций дефлекторов данного вида основывается исключительно на силе ветра. Единственное их достоинство — невысокая цена и простота конструкции, за счет которой его можно сделать самостоятельно. Недостатков же гораздо больше:
- необходимость периодической смазки подшипников;
- зависимость от перепада температур – при отрицательных значениях конструкция может замерзнуть.
- Дефлекторы статического типа. Их преимущества представлены ниже:
- функционирование за счет эжектирующих вентиляторов;
- практически полное отсутствие шума во время работы;
- высокий уровень эффективности.
- Ротационные турбины. Встречаются достаточно редко в силу того, что они способны работать только в тех местах, где присутствует постоянный сильный ветер.
https://youtube.com/watch?v=hCtjCNuCjVU
Нужно ли делать вентиляцию?
Несмотря на то, что есть большое количество примеров погребов без вентиляции, делать её, по правилам техники безопасности, нужно обязательно. У глубоких закрытых ям, погребов, подвалов и других подземных помещений есть свойство накапливать тяжелые вредные газы. Сюда входит углекислота, радон и прочие газы, которые при определённых концентрациях могут быть смертельно опасны для здоровья человека.
Вторая причина, по которой следует делать систему притока и вытяжки воздуха в погребе — это возможность его просушивания. В правильно построенном подземном помещении не будет образовываться конденсат, если им пользоваться с соблюдением определённых условий. Подробнее о борьбе с конденсатом и повышенной влажностью будет сказано чуть позже в отдельном разделе, а пока что определимся с оптимальной конструкцией эффективной вентиляции в погребе.
Виды вентиляционных отверстий в подвале
Классификация вентиляции по видам зависит от назначения, способа обустройства. Принцип их действия основан на законе физики, согласно которому поток тёплого воздуха стремится вверх, а холодный опускается вниз.
Естественная приточная
Создаётся во время строительства дома, представляет собой проёмы небольшого размера верхней части подвального помещения. Относится к простейшему способу обеспечить погребу воздухообмен.
Чтобы сделать вытяжку в подвале, находящегося ниже уровня земли, проёмы в стене оборудуют с помощью асбестоцементных или пластиковых труб сечением 10–15 см. Выводят над землёй на подветренной стороне, на расстоянии 30 см от поверхности. Продухи прикрывают снаружи решётками, чтобы защитить помещение от грызунов и посторонних предметов.
Внимание
Естественная приточная система применяется для обустройства вентиляции нежилых подвалов, гаража или для дополнительного воздухообмена.
Естественная вытяжная
Правильная работа естественной вытяжной вентиляции происходит за счёт установки двух труб:
- Первая служит для отвода тёплого воздуха, размещается в верхней части подвала. Чтобы избежать воздействия неблагоприятных условий внешней среды (осадки, мороз и т. д.), наружную часть трубы утепляют, устанавливают козырёк.
- Вторая труба рассчитана на доставку свежих потоков воздуха в погреб. Её располагают на расстоянии 30–40 см от пола, выведя другой конец трубы на улицу, прикрыв решёткой. Для максимально эффективной работы естественной вентиляции обустраивают две или несколько приточных труб (в зависимости от площади погреба) на противоположных сторонах помещения. За счёт разницы температур в подвале и снаружи обеспечивается перемещение воздуха.
тут
Предлагаем видео о том как сделать естественную вентиляцию в подвальном помещении:
Принудительная
Это система из приточных и вытяжных вентиляторов и каналов, работающих синхронно и перекачивающих воздух, обеспечивая конвекцию. Используется в следующих случаях:
- подвальная площадь состоит из нескольких помещений, изолированных друг от друга;
- подвал занимает более 40 кв. м площади;
- повышенная влажность в подвале, когда вытяжной канал промерзает зимой, нарушая движение воздушных масс;
- невозможность монтажа высоких вентиляционных труб;
- в подвале планируется разместить кафе, парилку, мастерскую, гараж, тренажёрный зал;
- использовать естественную приточную вентиляцию невозможно.
отдельной публикации
Приточно-вытяжная с рекуперацией тепла
Устанавливается в цокольных этажах для постоянного проживания, где проводится тепло и гидроизоляция, утепляются полы, стены. При таких условиях системы принудительной вентиляции недостаточно, поэтому монтируется приточно-вытяжная вентиляция с рекуперацией тепла.
Устройство представляет собой вытяжную трубу, выполняющую забор и подачу уже прогретого воздуха, пропущенный через керамический рекуператор. Дополнительно устанавливают датчики влажности, температуры, фильтры от пыли. Монтаж сложный, поэтому выполняют его профессионалы.
Подготовка чертежей
Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.
Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.
Рассчитать объем вентиляционной системы гаража довольно просто.
Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг
Где:
L – потребление в час, м3/ч;
n – норматив смен объемов воздуха в гараже;
Vг – полный объем воздуха в боксе, м3.
Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.
Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:
Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.
Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.
Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.
В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.
Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.
Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.
Расчет диаметров вентиляционных отверстий выполняется следующим образом.
- При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
- При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.
Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.
Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.
Приточно вытяжная система проветривания
Когда подвал лишь частично погружён в землю и отделён от внешнего пространства только цокольной стеной, то возможно устройство недорогой и достаточно простой системы для проветривания цокольного помещения, называемой приточно-вытяжной.
Такая конструкция основана на использовании двух труб: одна для притока воздуха, другая – для его отвода.
Основные параметры и требования к системе:
- Холодный воздух располагается в нижнем слое – значит, сюда и подводится труба для подачи воздуха с улицы.
- Нижняя часть приточного воздуховода располагается на уровне 30-50 см от пола, верхняя выходит наружу.
- Лучший вариант размещения входной трубы – с северной стороны, желательно в тени.
- Нижнее отверстие вытяжки должно располагаться на уровне потолка.
- Верхнее отверстие вытяжной трубы располагается как можно выше: лучшим решением будет монтаж вытяжки строго вертикально и выше конька крыши на 1,5 м.
- Дефлектор, установленный в верхнем конце трубы, может значительно увеличить тягу.
- Трубы вентиляции должны располагаться на противоположных стенах при максимальном удалении друг от друга, чтобы воздушные потоки проветривали всё помещение.
- Для подстраховки от влияния на систему плохой погоды можно в одной из труб поместить вентилятор.
Простая система из двух труб решает все проблемы с вентиляцией для подвала в 30-40 м2, для большей площади нужна принудительная система.
Избавьтесь от лишней влаги в вашем подвале
Зачем нужна
Основными требованиями, которые предъявляются к погребу, считаются:
Традиционная схема погреба
В подвале должна устанавливаться необходимая температура для хранения запасов пищи. В частном доме или на даче, в дополнительных постройках слишком высокие температурные показатели для подобных целей. При хранении на улице картошка чернеет, яблоки тоже теряют свои вкусовые качества. Использование естественной вентиляции в погребе позволяет добиться необходимых температурных колебаний в пределах +1…+4 градусов и нужной влажности воздуха;
Вторым нюансом сооружения погреба считается размещение подобного помещения на некоторой глубине относительно уровня почвы. В данном случае температура воздуха в помещении будет хоть и маленькой, но положительной. При возможном промерзании земли на глубину 1,5 метра, высоту сооружения устанавливают в пределах 2,5 метров. Имеется в виду, что съестные припасы будут храниться на уровне в 80 сантиметров от пола на специальных полках
Здесь вытяжка будет использоваться для отвода лишней влаги и понижения температуры;
Особое внимание нужно обратить на расположение постройки относительно других зданий. Дело в том, что тяжёлый морозный воздух всегда будет опускаться вниз
Поэтому, при прилегании погреба к внешней стене здания, на потолке хранилища будет образовываться иней, который опускается вниз в виде блёсток и часто портит овощи и фрукты. В связи с этим стены погреба не желательно совмещать с ограждающими конструкциями жилых зданий;
Ещё одним требованием считается выдерживание метрового расстояния от пола жилых комнат до потолка подвала;
Правила монтажа вытяжной и приточной труб
Как сделать и установить вытяжку из подвала самостоятельно? Необходимо определиться с типом используемой вентиляции. Для небольших погребов будет достаточно простой естественной системы. Для помещений площадью более 50 метров в квадрате лучше выбрать принудительную или комбинированную вентиляцию.
Это интересно: как правильно сделать вентиляцию в подвале.
Базовый алгоритм действий по изготовлению и монтажу вентиляции представлен ниже:
- Первоначально потребуется проделать несколько продух (как минимум две), расположенных на противоположных стенах помещения. Эти отверстия должны быть защищены специальными защитными решетками, которые будут ограничивать доступ внутрь каналов животным.
- Далее внутри подвала нужно сделать заслонки на приточных отверстиях. Их наличие в дальнейшем позволит регулировать количество поступающих в помещение воздушных масс.
- Далее происходит монтаж труб:
- подготовка труб к установке;
- разметка отверстий для подключения вентиляционных каналов;
- установка приточной трубы;
- установка в потолок или стены трубы вывода, через который будет осуществляться выход отработанного воздуха;
- далее потребуется утеплить и обеспечить гидроизоляцию той части вытяжной трубы, которая расположена на чердаке и за пределами здания.
- По окончанию монтажа требуется произвести просушку помещения. Сделать это можно с помощью подручных материалов, таких как свечи или железные печи, или бытовых приборов – тепловые пушки, осушители и т.д.
Если в подвале постоянно высокая влажность, то стандартная естественная вентиляция не сможет в полной мере справляться со своей задачей. В таком случае рекомендуется улучшить обмен воздуха с помощью принудительной системы вентиляции.
Принцип ее работы заключается в том, что в каналы устанавливаются специальные вентиляторы и дефлекторы. Для увеличения притока воздуха они должны располагаться в приточной трубе, соответственно, для ускорения вывода отработанных воздушных масс – в вытяжке.
Как правильно сделать вентиляцию в погребе с повышенной влажностью, осушение погреба
Бывают ситуации, когда хранилище строится в местности, для которой характерен высокий уровень грунтовых вод или климат с повышенной влажностью. Большое содержание влаги в воздухе может негативным образом сказаться на состоянии продуктов, которые хранятся в погребе.
Кроме того, при системе вентиляции погреба с одной трубой, влага часто конденсируется на ее стенках, а в холодное время года – замерзает. Таким образом она может намерзнуть в несколько слоев и полностью закупорить вентиляционное отверстие. Чтобы этого не произошло – необходимо обустройство системы принудительной вентиляции с усиленной вытяжкой.
При помощи принудительной вытяжки можно существенно уменьшить влажность в любом типе погреба. Как сделать сухим даже достаточно большое помещение? Для этого необходимо использовать не только вентиляционную систему, но и предварительно просушить погреб. Чтобы это сделать, нужно перед обустройством вентиляции в погребе своими руками вынести из него все продукты, после чего провести работы по сушке.
Схема установки свечей для просушки подвала
Осушить погреб можно несколькими способами:

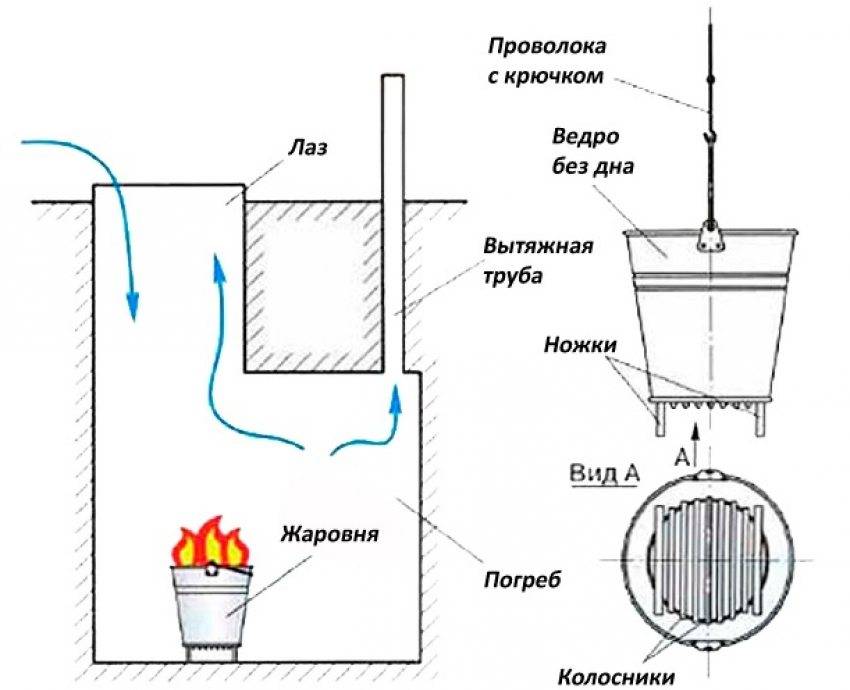

При помощи железной печки или жаровни – в подвал опускается жаровня или ведро с углями, огонь поддерживается до тех пор, пока в помещении не станет достаточно сухо. Перед началом такой сушки в погребе необходимо открыть дверь и другие отверстия. Огонь лучше всего разжигать при помощи древесных опилок или щепок, а при необходимости операцию можно повторить несколько раз.

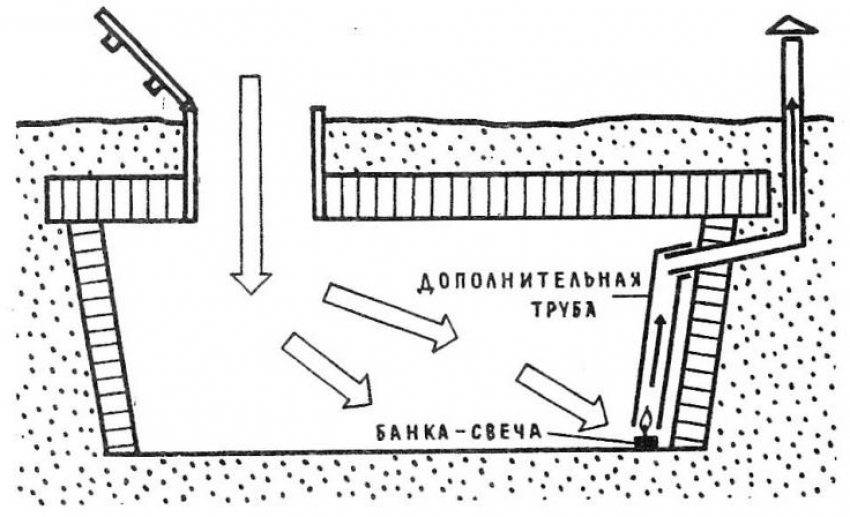

С помощью свечи – свеча устанавливается под вытяжкой в погребе. Правильное использование такого метода подразумевает небольшие размеры погреба, иначе он не будет достаточно эффективным. Сушка подвала при помощи свечи проще, чем с использованием жаровни, но и занимает больше времени. Как правило, на это уходит несколько дней, в течение которых свечи придется регулярно менять.
С использованием специального осушителя воздуха – хороший вариант для хранилищ большого размера, позволяет быстро избавиться от влажности в помещении. Использовать осушитель можно в дополнение к обычной системе приточно-вытяжной вентиляции, если в погребе часто скапливается влага.
Выбирать подходящий вариант осушения подвала нужно в зависимости от его размера, а также наличия у вас времени и возможностей. Монтаж эффективной системы вентиляции позволит заниматься этим реже, но полностью избавить от необходимости просушивания влажного погреба не сможет даже самая качественная вентиляция, если при строительстве помещения не была выполнена его гидроизоляция.
Сушка стен погреба с помощью самодельной жаровни
Регулировка системы в зимний период
Проникновение морозного воздуха в погреб приводит к снижению температуры ниже 0 градусов. Аналогичные значения негативно сказываются на сохранности свежих продуктов и консервации. Поддержание оптимальной температуры +2+6 градусов и недопущения ее снижения — важная задача, решить которую возможно с помощью вентиляции. Однако, если погреб перемерзает из-за недостаточной теплоизоляции, решить проблему путем ограничения поступающего воздуха не получится. Повысить температуру внутри погреба возможно за счет снижения интенсивности циркуляции. Для этого на вводе устанавливаются специальные заглушки, позволяющие регулировать потоки поступающего воздуха либо вовсе ограничить их.
Перемерзание трубы зимой
Дополнительное оборудование
Вспомогательным оборудованием являются
- Вентиляторы:
- осевые (монтируются у входа вентиляционного канала);
- канальные (встраиваются в середину вентиляционной трубы);
- «улитки-вентиляторы» (более сложные для установки).
На что нужно обратить внимание пред покупкой дополнительного приточного/вытяжного оборудования:
- соответствует ли производительность вентиляторов объему погребного помещения;
- устойчивость к повышенной влажности;
- оснащенность вытяжного вентилятора обратным клапаном для исключения поступления холодного потока внутрь погреба;
- комплектация пластиковыми заглушками.
- Дефлекторы. Устанавливаются вместо колпачка на верхнем срезе отводного канала. Благодаря силе ветра, внутри создается область низкого давления, увеличивая тягу.
- Мини-турбины. Используя силу ветра, гибкий вал внутри турбины вращает механический вентилятор.
Принудительная вентиляция подвальных помещений
Естественное и недорогое вентилирование подвала невозможно в случаях:
- Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
- Площадь подвального помещения значительна или имеет свои уровни.
- Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
- Подвал полностью заглублён в грунт.
В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.
В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:
- определитель влажности и температуры;
- реле автоматического отключения и включения вентиляторов;
- таймер периодического включения для экономии электроэнергии;
- электронагреватель (калорифер);
- кондиционеры, увлажнители;
- фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.
В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.
Как сделать вентиляцию в погребе?
Вентиляция в погребе, как при естественной, так и принудительной версии главным считается расчет достаточного диаметра трубопроводов.
Формула здесь проста:
площадь погреба (единица измерения — квадратный метр) умножаем на 26. Полученный результат будет равен искомой площади сечения в сантиметрах.
Пример:
подвал имеет длину 4 м и ширину 2 м или 4х2=8 кв.м
8х26=208 кв.см
Как известно, площадь круга равна S=πR².
Отсюда получаем:
R=√S/πили √208/3,14 = 8,14 см, а это – половина от искомого значения.
Таким образом, искомый диаметр трубы составит — 162,8 мм. Ближайший размер по ГОСТ — 168 мм — это и будет оптимальным вариантом для приточной и вытяжной трубы вентиляции вашего погреба.
Вытяжка в погребе
Крепление труб к стенам осуществляется при помощи хомутов, а при прохождении потолков — цементно-песочным раствором. Не забываем использование изолирующих материалов. Для герметичного преодоления крыш следует призвать на помощь набор стандартных деталей кровли.
После монтажа трубопроводов — наступает время произвести технологические испытания. Самый простой способ — при помощи факела, спички или огня зажигалки. На выходе приточной трубы пламя должно испытывать входящий поток воздуха. На вытяжной — тягу по направлению к улице. Более безопасный способ — при помощи листа тонкой бумаги.
Осушение подвальных комнат
Погреб необходимо ежегодно подготавливать к зимнему сезону – хорошенько проветривать и высушивать. Есть несколько способов, как избавиться от влаги и затхлых запахов:
- Простейшее средство – открыть дверь или люк в подвал и проветривать его до наступления холодов.
- Летом, когда естественная вытяжка ослабевает, решить вопрос помогает временная установка дефлектора.
- Вентилятор, прикрепленный к нижнему концу вытяжной трубы, позволяет быстро и хорошо просушить помещение.
- Народное средство – зажженная свеча, установленная под вытяжным воздуховодом. Подогревая воздух вокруг себя, пламя инициирует усиление естественной тяги.
- Поставьте в погреб дровяную печь или занесите жаровню с тлеющими углями.
Хороший эффект дают электрические обогреватели – тепловые пушки и конвекторы. Но поскольку на осушение подвала уйдет 2—3 дня, подобные приборы успеют намотать вам приличную сумму за электроэнергию.
