Теплообменник на дымоход своими руками — воздушное устройство

Повышение полезности

Буржуйки могут быть разнообразных размеров и форм. Связывает их неизменно один факт — малый коэффициент полезного действия. Тепловая энергия поступает не в нужное помещение, а улетает в трубу. Поэтому владельцы таких печей решили экспериментировать с конструкцией, чтобы увеличить полезность.

В этом случае нередко прибегают к частичной модернизации печи. Какого-то единого решения для всех, в этом вопросе не было, поэтому каждый владелец с помощью собственных проб и ошибок искал решение проблемы.

Чтобы увеличит количество отдаваемого тепла, не увеличивая объем требуемого топлива можно сделать вот что:

• Усовершенствовать поверхность теплопередачи
• Увеличить теплосъем
• Изменить вид топлива на более калорийный
• Повысить теплоемкость буржуйки

Вариант 1

Тепло в доме или гараже от буржуйки становится не только от исходящего тепла конструкции, но и от дымовой трубы из металла. Поэтому поверхность теплопередачи можно увеличить. Это вполне реально при изготовлении печки собственными руками.

Рекомендуем: Как сделать аламбик своими руками

Если имеется уже готовый прибор, то реализовать идею можно вот как. К металлической трубе — дымоходу, приварить уголок. Расположить его нужно вершиной к элементу на всю длину, устанавливается угол по окружности трубы. Использовав такой способ, возможно увеличить теплопередающую поверхность примерно в 4 раза (зависит от размера выбранного уголка).

Еще можно прибегнуть к варианту с изготовлением металлической трубы, которая будет проходить по большей площади. Необходимо изготовить дымоход с поворотами. Повороты должны быть плавными, без прямых углов, чтобы прибор не начал дымить. Завершающий участок дымохода исполняют вертикальным, на последнем участке располагают отсек, чтобы впоследствии вычищать сажу.

Когда трубу удлинять невозможно, то изменяют ее сложение. Для этого на патрубок, который выступает из тела конструкции, приваривают цилиндры окружностью около 40см. Соединены друг с другом они обрезками труб, диаметр которых не меньше, чем диаметр патрубка.

Вариант 2

Для модификации печки можно установить боковые экраны. Все достаточно просто, но эффективно в итоге.

К боковым частям буржуйки, с помощью саморезов, прикрепляются листы метала. Металл должен быть не окрашен, по толщине — любые. Экраны крепятся с дальностью 6 см от корпуса.

Таким не хитрым способом изменяется принцип теплопередачи. То есть тепловая энергия поступает в помещение благодаря конвекции, а не за счет излучения. Воздух начинает циркулировать в подготовленном пространстве, что позволит экономить на покупке топлива и нарастит темп прогревания гаража или домика.

Народный способ

Любопытный способ для того, чтобы жар продолжал распространятся даже после того, как печка уже не работает.

После того как все топливо в печке уже прогорело, на нее устанавливается железный ящик и поверх него ставится два ведра, которые наполнены песком.

Данная конструкция позволит накапливать тепло, и гараж будет греться еще какое-то время без дополнительного топлива.

Как установить теплообменник «труба в трубе» на дымоход

Эта витая конструкция считается самой простой. Она является прямоточной, поэтому многое будет зависеть от диаметра навиваемой трубки и скорости движения воды внутри нее. Здесь соотношения такие:

• Чем больше диаметр змеевика, тем больше в нем объема воды, который придется дольше нагревать.
• Чем быстрее движется по виткам вода, тем меньше она забирает тепловой энергии, просто не успевая.

Решить эти две проблемы можно двумя способами:

1. Увеличить длину трубы, скручиваемую в змеевик. То есть вода как можно дольше должна находиться внутри теплообменника.
2. Установить перед змеевиком отсекающий вентиль, с помощью которого можно было бы контролировать подачу жидкости. Таким способом можно увеличивать или уменьшать скорость движения воды.

Монтаж водяного теплообменника этого типа проводится на стадии установки дымохода. Потому что надо в змеевик вставить дымоходные трубы.

Для этого потребуется:

• труба из меди, алюминия или стали длиною 3 м;
• два гибких шланга для подключения к системе горячего водоснабжения, требуемой длины;
• вентиль.

Самое сложное – согнуть трубу в змеевик. Если это стальное изделие диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или используется алюминиевая, медная труба, то без нагрева их не обойтись. Для этого используется стандартная газовая горелка, работающая на пропане.

Следующий этап – нарезка резьбы на конце змеевика. Для этого используют лерку. Если теплообменник изготовлен из стальной трубы, то к концам можно приварить электросваркой сгоны с соответствующим диаметром под гибкие переходные шланги.

Все готово, можно монтировать теплообменник. Чтобы он не спадал с дымохода, можно его прикрепить к нему с помощью пайки. При этом увеличиться и теплообмен между двумя элементами. Далее в нижней части вкручивается вентиль, к нему гибкая вставка, которая противоположным концом присоединяется к водопроводу.

У теплообменников этого типа есть один серьезный недостаток. Если его не использовать при эксплуатируемой печке, то вода внутри трубок закипит. А это недалеко и до гидроудара, который может разорвать стыки соединений.

Чисто конструктивно теплообменник этого типа представляет собой бак, в котором установлена труба диаметром чуть больше диаметра дымохода. К примеру, если размер последнего 115 мм, то трубный участок должен быть в сечении 120 мм. То есть дымоход должен свободной пройти сквозь теплообменный аппарат.

Можно подойти к решению монтажа теплообменника с другой стороны. То есть диаметры двух трубных элементов выбираются одного сечения. Но соединяться они должны раструбным способом, как все элементы дымоходной системы. Это когда у участка трубного элемента один конец имеет стандартный диаметр, а второй немного расширен.

То есть получается, что труба, формирующая сквозной проход через водяной бак, становится после сборки частью дымохода. Этот вариант более эффективный в плане передачи тепловой энергии от угарных газов воде, потому что в конструкции теплообменника нет воздушной прослойки, как в первом случае.

Отметим, что баки для воды, устанавливаемые на дымоходы, сегодня продаются в готовом виде, но их несложно сделать своими руками. Для этого надо иметь навыки работы со сварочным аппаратом и некоторыми видами слесарных инструментов. Проще – приобрести готовое изделие определенного объема, в котором уже вмонтирована труба под дымоход требуемого сечения. Здесь же установлены патрубки (штуцера) под подачу и выход воды.

Сборка всей конструкции основывается на создании герметичных соединений. Поэтому стыки обязательно промазываются жаропрочными герметиками.

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

• листовой металл размером 350х350 мм два куска;
• восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
• труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
• металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

• листовой металл размером 350х350 мм два куска;
• восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
• труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
• металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Достоинства и недостатки

Печь, имеющая полость для подогрева, устроена таким образом, чтобы горючие испарения окутывали емкость с каждой стороны. Это помогает поддерживать постоянно высокие температуры. Кроме того, отличительными особенностями буржуйки являются:

• хорошая производительность;
• цена конструирования и использования намного доступнее в сравнении с другими системами обогрева;
• создать печь допустимо из бросовых материалов – это помогает экономить;
• для розжига подходят – уголь, разные растительные отходы, дрова;
• не требуется подключения к источнику электроэнергии;
• функционирование благодаря естественной циркуляции.

Плюсы наличия контура

Методы по увеличению КПД буржуйки

Повысить коэффициент полезного действия печи можно несколькими методами, которые условно можно разделить на методы связанные с оптимизацией процесса горения и с внесением изменений в конструкцию печи и дымохода.

Первый путь позволяет обеспечить более эффективное использование топлива, дает возможность использовать для отопления кроме дров опилки, брикеты, торф. Путь изменения конструкции позволяет увеличить кпд буржуйки за счет более эффективного использования полученного тепла. Здесь можно добиться повышения теплоотдачи, увеличения скорости прогрева помещения, ряд методов дает возможность дольше сохранить тепло.

Как улучшить тягу в буржуйке с помощью топлива

Этот прием применяется для увеличения кпд буржуйки без внесения существенных изменений в конструкцию самой печи и дымохода. Низкий уровень теплоотдачи при сжигании даже сухих дров часто связан с образованием налета сажи на внутренних поверхностях дымохода. Из-за плохой тяги топливо перестает нормально гореть и начинает тлеть. Такое тление не дает возможности получить необходимую температуру для разложения веществ на горючие газы.

В этой ситуации единственно правильным решением как увеличить кпд буржуйки выступает необходимость очистки дымохода от сажи, и установка на оголовок трубы дефлектора.  Такие несложные работы дают возможность прибавить 5-7% эффективности печи.

Следующий шаг в увеличении тяги в печи с помощью топлива выступает герметизация топочной дверцы и дверцы поддувала. Речь идет об установке асбестового экрана в качестве уплотнителя двери топки или установка непосредственно в топку гильзы из стальной трубы, в которую и будет закладываться топливо. Что касается поддувала, то здесь рекомендуется установить шиберную задвижку с регулируемым окном подачи воздуха. При диаметре дымохода 100 мм, шиберная заглушка должна иметь диаметр 70-80 мм, в таком случае даже не совсем сухое топливо будет сгорать при высокой  температуре и большой тяге.

Важным моментом выступает правильный расчет длины дымохода. Оптимальной длиной для хорошей тяги в любую погоду является длина труб в 5 и более метров. При этом, желательно чтобы по всей длине было минимальное количество изгибов, а поворотов на 90 градусов не было вообще.

Установка дефлектора на оголовке позволит снизить образование налета сажи в трубе в то же время это устройство увеличит кпд буржуйки на 2-3 %.

 Как увеличить кпд буржуйки с помощью дымохода

Раскрытый в предыдущем пункте способ как увеличить кпд буржуйки при помощи увеличения тяги раскрывает один из подходов к решению проблемы повышения эффективности печи. Второй подход позволяет более рационально использовать тепло от нагретых дымоходных труб.

Прежде всего, рекомендуется в печах, где отверстие под трубу находится на верхней крышке сделать из листового металла толщиной 3-4 мм дополнительную камеру с горизонтальными пластинами внутри. Это устройство позволит продолжить процесс горения пиролизных газов. Не секрет, что в топке температура при сжигании топлива поднимается неравномерно. Но даже когда она достигает максимума, часть горючих газов просто уходит в дымоход, не успев сгореть. Надстройка-плямегаситель  с дополнительными ребрами внутри позволяет завершить процесс горения легких газов, и таким образом, увеличивает кпд буржуйки еще на 3-5 %.

Следующий метод позволяет обеспечить быстрый отвод тепла от дымоходных труб за счет установки одного дополнительного или нескольких дополнительных экранов для создания конвекционных потоков. Для этого достаточно из тонкого листового металла свернуть цилиндр диаметром на 10-12 см чем труба и установить его на высоте 15-20 см от надстройки. Холодный воздух будет проходить между нагретой металлической трубой и экраном, и как в обычном конвекторе нагреваясь, подниматься вверх.

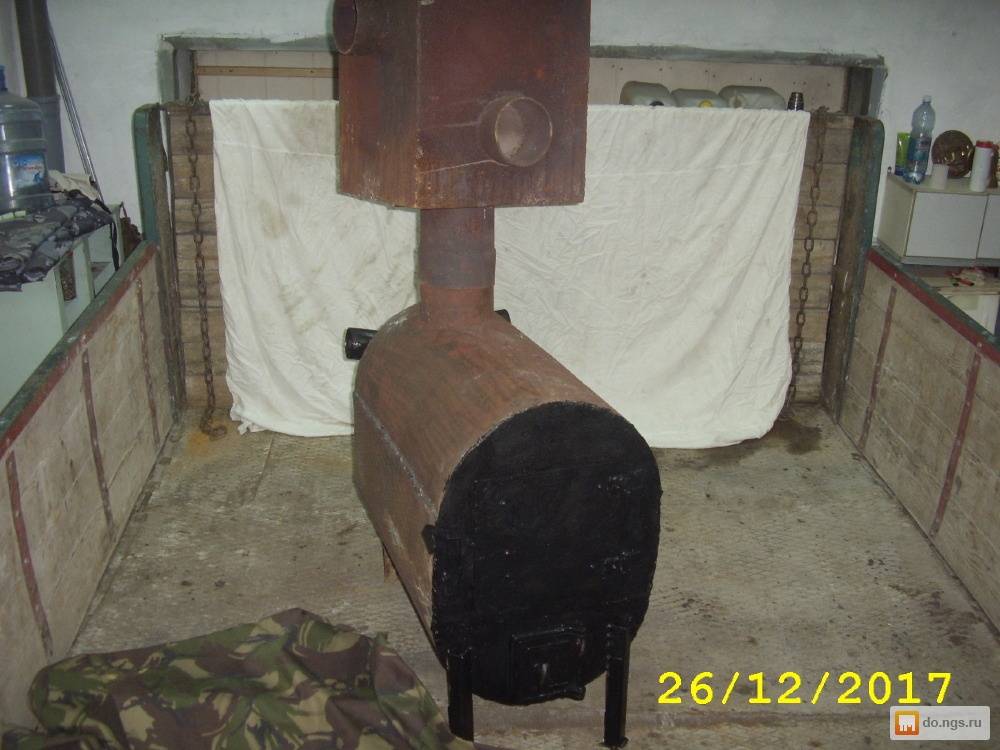

Необычное, но эффективное средство повышения кпд печи заключается в установке в дымовой канал вставки с трубками для отвода нагретого воздуха. В разрыв трубы вставляется вставка, в которую вмонтированы трубки. Дым, проходя по трубе, попадает в камеру вставки, где и нагревает металлические трубки. Для увеличения эффективности с одной стороны вставки устанавливается вентилятор, который и прогоняет воздух через нагретый металл.

Как устроена буржуйка с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое печь буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

   Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

Фотогалерея: варианты самостоятельно изготовленных буржуек

Для изготовления буржуек часто используют старые металлические трубы

Часто под буржуйку переделывают старый газовый баллон

Под буржуйку можно приспособить и обычную металлическую бочку, но её стенки могут быстро прогореть, т. к. они имеют недостаточную толщину

Для улучшения теплоотдачи каркас буржуйки обкладывают кирпичом

Простую и функциональную печку-буржуйку можно сварить из металлических листов толщиной 5 мм

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

• С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
• С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
• С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

• С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
• С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Принцип работы воздушного теплообменника

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

• воздушные;
• жидкостные (водяные).

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовления

Разберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.
