Обустройство водопровода на даче из скважины: схемы, нюансы, обзор необходимого оборудования

Дворовая магистраль проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

1. Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

1. Для монтажа стального или медного водопровода:

разводной, газовый и гаечные ключи;

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод. Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Водоснабжение дома из скважины своими руками

Что понадобится для самостоятельного монтажа?

Термофен.

Если монтируется водопровод от колодца или из скважины с кессоном, то насос присоединяют через термоусадочную муфту. Чтобы муфта села, ее прогревают феном.

T-образный монтажный ключ.

Его вкручивают в адаптер с подсоединенным насосом. Можно купить в строительном магазине за 1000 руб. или сделать самостоятельно из металлических или полипропиленовых труб.

Монтажный ключ для опускания адаптера с насосом в скважину.

Можно сделать самостоятельно из металлических труб.

Г-образный монтажный ключ.

Можно также сделать своими руками из металлических труб. На конце должна быть наружная резьба.

Коронка биметаллическая диаметром 44 мм.

Для сверления отверстия при установке скважинного адаптера.

Паяльник («утюг»).

Нужен для пайки полипропиленовых труб. Средняя цена – 3000 руб.

Аппарат для сварки труб из полипропилена.

Пресс-клещи

. Соединения через пресс-фитинги разовые, неразъемные, поэтому их можно убирать под стяжку. Для монтажа используются специальные прессы, ручные или электрические. Ручные пресс-клещи стоят около 6000 руб., электрические около 50000 тыс. руб. Это надо иметь в виду, если планируется самостоятельный монтаж.

Фитинги.

Для монтажа металлопластиковых труб используют обжимные или пресс-фитинги. Обжимные фитинги затягиваются обжимной гайкой. Гайку надо время от времени подтягивать, поэтому трубопровод с такими фитингами должен быть на виду.

Разводной ключ.

Необходим для монтажа фитингов.

«Шведка».

С ее помощью выполняется захват труб и других элементов без граней.

Герметик.

Для герметизации резьбовых соединений рекомендуется использовать сантехнический лен и паста (шпаклевку), например, Unipak. Крайне не рекомендуется фум-лента и другие подобные материалы.

Наружный и внутренний водопровод

Если выбор между накопительным баком и насосной станцией сделан, пора приступать к выполнению необходимого комплекса работ. Независимо от выбранной системы нужно выполнить монтаж водопроводной системы, а именно ее наружной и внутренней частей.

Снаружи следует выкопать траншею с таким расчетом, чтобы труба пролегала ниже уровня промерзания грунта в этой конкретной местности. При этом соблюдают уклон в размере 3 см на каждый метр магистрали.

Для утепления водопроводной трубы, расположенной выше уровня земли, можно использовать как обычную минеральную вату, так и современные теплоизоляционные материалы

Трубу на участке выше горизонта промерзания до входа в дом обязательно следует утеплить. В тех случаях, когда трубопровод проложен выше горизонта сезонного промерзания, проблему решают с помощью греющего кабеля. В траншее под трубопровод удобно разместить электрокабель насоса. Если его длины не хватают, кабель можно “нарастить”.

Но поручать эту операцию лучше всего опытному электрику, поскольку в случае поломки придется выполнять масштабные земляные работы или даже полностью заменять часть испорченного оборудования.

Для наружного водопровода вполне подходят трубы из пластика. Траншею подводят к колодцу, в его стенке делают отверстие, через которое вводят трубу. Ветку трубопровода внутри колодца наращивают с помощью фитингов, которые заодно обеспечат необходимое для стабильного тока воды сечение.

Если в схему водопровода включен погружной насос, его присоединяют к краю трубы и опускают в колодец. Если качать воду будет насосная станция, край трубы оснащают фильтром и обратным клапаном.

Расстояние между дном колодца и самой нижней точкой насосной системы должно быть не менее метра, чтобы взмученные работой машины песчинки не попадали в нее.

Отверстие вокруг входа трубы тщательно заделывают цементным раствором. Чтобы предотвратить попадание в систему песка и грязи, на нижний конец трубы ставят обычный фильтр в виде сетки.

Для прокладки наружной части водопровода следует выкопать траншею достаточной глубины, чтобы предотвратить замерзание труб в зимний период

В дно колодца вбивают длинный штырь. К нему прикрепляют трубу, чтобы надежно зафиксировать ее положение. Другой конец трубы соединяют с гидроаккумулятором или накопительным баком, в зависимости от типа выбранной системы.

После того, как траншея будет закопана, вокруг колодца следует выполнить монтаж глиняного замка со следующими параметрами: глубина – 40-50 см, радиус – около 150 см. Замок защитит колодец от проникновения талых и грунтовых вод.

В дом водопровод вводят таким образом, чтобы это место было скрыто под полом. Для этого необходимо частично раскопать фундамент, чтобы сделать в нем отверстие.

Монтаж внутреннего водопровода можно выполнить из металлических труб, но владельцы загородных домов практически всегда выбирают современные пластиковые конструкции. Они и весят легче, и монтировать их проще.

Необходим паяльник для труб ПВХ, с помощью которого концы труб нагревают и надежно соединяют. Такую пайку может самостоятельно выполнить даже начинающий мастер, однако следует познакомиться с распространенными ошибками при пайке ПВХ-труб, чтобы обеспечить действительно надежное соединение.

Вот несколько полезных правил:

• работы по пайке следует выполнять в чистом помещении;
• места соединения, как и трубы в целом следует тщательно очистить от любых загрязнений;
• любая влага с наружной и внутренней части труб должна быть тщательно удалена;
• не следует долго держать трубы на паяльнике, чтобы избежать их перегрева;
• прогретые трубы следует сразу же соединить и удерживать в правильном положении несколько секунд, чтобы предотвратить деформацию в месте соединения;
• возможные оплывы и излишек материала лучше удалять после остывания труб.

При соблюдении этих правил получается действительно надежное и долговечное соединение. Если же пайка выполнена некачественно, вскоре такое соединение может дать течь, что приведет к необходимости масштабных ремонтных работ.

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

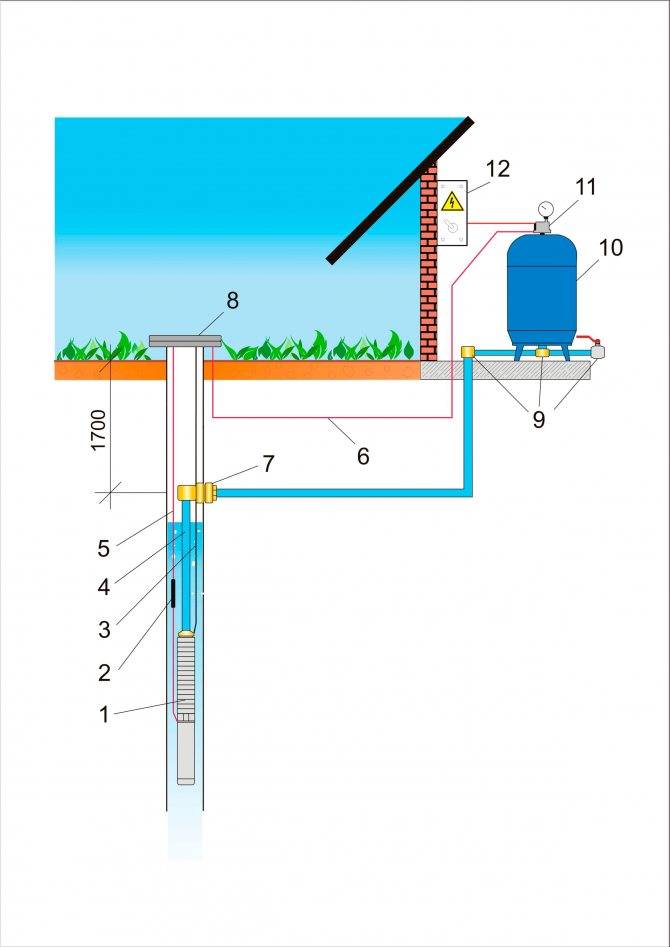

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Технология обустройства системы водоснабжения частного дома из скважины

Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:

• требуемый суточный объем потребления;
• место расположение скважины или колодца;
• точка входа трассы в здание;
• количество сантехнических приборов.

На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.

Последовательность обустройства домашнего водопровода:

1. Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
2. Установить кессон.
3. Проложить трубопровод к фундаменту здания.
4. Завести в здание.

Как провести воду из скважины в дом обустройство источника

Проведение воды из скважины в дом.

Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.

Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.

Магистраль для системы водоснабжения частного дома

Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:

Монтаж насосного оборудования.

1. Глубина колодца.
2. Динамический и статический уровни.
3. Диаметр выработки.
4. . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
5. Расстояние от фильтра на до самой высокой точки потребления.

При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.

Последовательность монтажа:

1. На обсадную трубу установить фильтр грубой очистки.
2. Всасывающий патрубок насоса снабжают .
3. На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
4. Заземляют устройство.
5. Подключают магистраль и электропитание.
6. В рабочую камеру механизма заливают воду.
7. Запускают станцию и проверяют герметичность соединений.

Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Кессон для скважины – это герметичная емкость, которая защищает оголовок от воздействия низких температур и проникновения грунтовых вод

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Размер кессон должен точно соответствовать количеству оборудования, которое будет в нем размещено. Кроме того, в нем должен свободно помещаться спустившийся для обслуживания приборов человек

Заглубленная в грунт герметичная емкость выполняет две основные функции:

• Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
• Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей приходится дополнительно утеплять. Для этих целей подходят только не гигроскопичные виды утеплителей

Обустройство системы водозабора

бурение скважины и установка кессона

Процесс бурения скважины на воду – забор грунта при помощи специального бура. Зависимо от типа скважины и ее глубины, бурение можно выполнить самостоятельно, или воспользоваться услугами бурильных установок. Способ бурения (ударный, вращательный) будет зависеть от типа грунта.

❝Место вокруг размещения предполагаемой скважины не должно иметь каких-либо подземных путей и застроек. Для обустройства скважины надо выделить участок площадью – 4*6 м 2 ❞

Для бурения ручным способом используют:

Последовательность бурения скважины:

1. Тренога устанавливается над местом бурения скважины.
2. Для выемки верхних слоев грунта (1-1,5 м) надо использовать штыревой бур.
3. После прохождения верхнего слоя заменить штыревой бур обсадной трубой.
4. Бурение продолжается до достижения водоносного слоя.
5. После обнаружения нужного слоя, внутрь обсадной трубы надо вставить водопроводную оцинкованную трубу с фильтром на конце.

Следующий шаг – обустройства кессона. Это помещение необходимо для защиты от грунтовых вод, промерзания и для обслуживания скважины. В кессоне будут соединяться выход трубы из скважины и водопровод, ведущий к дому.

Можно приобрести готовый корпус кессона, а можно сделать его самостоятельно из бетонных колец или кирпичей.

❝Кессон надо установить так, чтобы его дно и трубопровод были ниже уровня промерзания грунта, а крыша корпуса возвышалась над поверхностью – на 30 см❞

Порядок монтажа кессона:

1. Трубу скважины обкопать на глубину около 2,5-3-х метров. Диаметр ямы должен быть больше размеров кессона в два раза.
2. На дно залить бетонную подушку (толщина 20 см).
3. Установить кессон.
4. Обрезать трубу скважины – она должна выступать внутри кессона на 50 см.

выбор оптимального насоса

Для обеспечения подвода воды к потребителям с необходимым давлением, нужно устанавливать мощное оборудование для подъема воды. Это может быть автоматизированная насосная станция для водоснабжения частного дома или глубинный насос.

Насосная станция включает:

• водяной насос;
• гидроаккумулятор;
• реле давления.

❝Насосная станция подойдет для обслуживания неглубокой скважины (до 10 м), если расстояние от точки водозабора до конечного потребителя не более 10 метров❞

Автономную станцию можно использовать для обустройства водопровода на даче из скважины, а для обеспечения водой коттеджа или частного дома, лучше устанавливать глубинный насос – скважинный погружной роторный насос.

При выборе модели погружного насоса надо учитывать:

• напор насоса – сила давления, приложенная для того, чтобы протолкнуть воду;
• расход (производительность) насоса.

Необходимо определить требуемую мощность погружного насоса для обслуживания конкретной скважины. Рассмотрим на примере частного 2-х этажного дома для семьи из 4-х человек. Суммируем следующие показатели:

• глубина скважины (35 м);
• расстояние от гидроаккумулятора до выходного отверстия скважины в соотношении 1:10 (0,8);
• расстояние от уровня земли до наивысшей водозаборной точки (около 3,5 м – для 2-х этажного дома);
• требуемое давление в высокой точке водозабора (3);
• возможные потери в системе (около 2).

Таким образом: Напор насоса = 35+0,8+2+3+2=44,3 м

Пиковое потребление воды семьей 38 л/мин (2,28 м3/час) определяет производительность насоса.

монтаж глубинного насоса

Опускать насос в скважину надо очень аккуратно, чтоб не повредить оборудование. Для этого можно воспользоваться лебедкой для бурения скважины или тросами.

Последовательность погружения насоса:

1. Обратный клапан подсоединить к насосу.
2. Прикрепить обжимную муфту и соединить с наружным трубопроводом.
3. Через крепежные проушины продеть трос и зафиксировать его металлическими хомутами.
4. Прикрепить к тросу кабель питания и трубу.

Следующий шаг после установки насоса – подведение трубопровода в дом и сборка автоматической системы водоснабжения.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Руководство по установке труб

Дно скважины нужно засыпать крупным песком и мелким гравием (щебнем). Это защитит трубы от ила. Перед засыпкой дно обязательно очищается желонкой. Нужно заранее подготовить первую трубу, чтобы опустить ее в яму сразу же после завершения бурения. Так вы избежите осыпания стенок.

На торце нужно установить фильтрующую сетку. По возможности приобретите антикоррозийные трубы.

Ввиду того что для обустройства скважины рекомендуется использовать трубы длиной в 200-250 см, одного колена, как правило, недостаточно. Большие трубы менее удобны в монтаже и обслуживании. Между собой трубы соединяются по резьбе «свинчиванием». Первую трубу нужно опустить на такую глубину, чтобы она упиралась в дно шурфа. После монтажа труб можно переходить к обустройству кессона и установке насоса.

Схемы разводки трубопроводов

В зависимости от порядка подключения каждой индивидуальной точки потребления к коллектору водоснабжения частного или дачного дома, осуществляемого из скважины, схема разводки может быть:

• последовательной;
• параллельной;
• параллельно-последовательной;
• последовательно-параллельной.

Устройство последовательного водоснабжения в частном доме или на даче из скважины подразумевает одну точку подключения к напорному водоводу, при этом каждая последующая точка водопотребления питается из одной трубы после предыдущей. Результатом реализации подобной схемы водоснабжения загородного дома или дачи из скважины является жесткая зависимость точек потребления, что негативно сказывается не только на расходе, но и на температурном режиме при смешении теплоносителей. Схема характеризуется минимальным расходом комплектующих и может быть рекомендована для дачного дома, подразумевая устройство своими руками одного/двух смесителей и санузла.

Подключение водопровода от скважины к дому с последующим многоточечным питанием точек водоразбора от общего коллектора, гарантирует равный расход в каждом установленном приборе или устройстве, определяемый как отношение подачи насоса к их количеству. Данная схема является наиболее материалоемким способом того, как можно подключить скважину к дому своими руками, потому что придется сделать отдельный отвод к каждой точке потребления воды от разветвителя, устанавливаемого обычно недалеко от точки ввода водовода в здание.

Схема параллельно-последовательного подключения скважины к загородному дому или даче заключается в:

• разделении точек водразбора на группы по этажному размещению или в плане, включающие одно крупное устройство с частым потреблением и один или несколько с редкими включениями (например, мойка и унитаз);
• устройстве нескольких более мелких труб, к которым в свою очередь предстоит сделать последовательное подключение нагрузки.

Меньший расход комплектующих, чем предусматривает схема параллельной разводки и обеспечение равного постоянного расхода основных точек потребления делают такую систему оптимальным решением при выборе того, как можно провести воду в дом со скважины и распределить её.

Альтернативным способом того, как можно сделать разводку системы водоснабжения на даче из скважины является:

• выделение групп водоразбора с высоким и регулярным размером подачи воды и нерегулярным расходом;
• параллельное подключение разных групп к общему водоводу и последовательное запитывание менее нагруженных.

Схема и расчеты

Для того чтобы подать живительную влагу в дом, необходимо изготовить самый настоящий водопровод, для чего следует сначала нарисовать схему и сделать несложные расчеты, а потом смонтировать оборудование и трубопроводы. Расчеты и схема необходимы для определения количества потребляемой воды и сечения трубопроводов, для правильного выбора оборудования, из которого будет состоять домашний водопровод.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Схема подвода воды представляет собой чертеж, где указаны все элементы системы водоснабжения, диаметры труб и материал, из которого они изготовлены, места установки и подключения технологического и водоразборного оборудования. В сложных системах, когда домашний водопровод включает в себя несколько насосных агрегатов, накопительные емкости и регуляторы давления, без которых невозможно функционирование современных бытовых агрегатов, придется сделать проект системы водоснабжения, учитывающий все необходимые начальные условия и требования к системе подачи воды.

А как быть, если на участке расположено два дома? В зависимости от производительности скважины и потребления воды схема водоснабжения может состоять из двух автономных источников, устройство которых потребует бурения второй скважины или одного источника воды большой производительности с разводкой трубопроводов на два отдельных строения.

Разновидности скважин

Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.

Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.

В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.

Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.

Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.

Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.

Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.

В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.

К основанным преимуществам указанного вида скважин следует отнести:

1. Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
2. Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
3. Невысокая стоимость насоса.

Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.

Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:

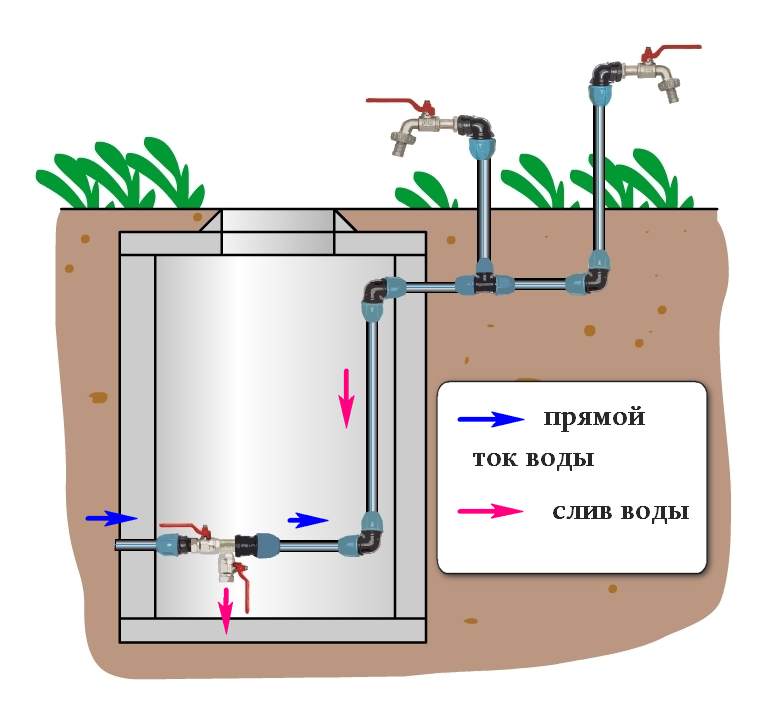

Зачем нужен кессон?

Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.

Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.

Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.

Предназначение накопительной ёмкости, где её разместить

Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.

Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.

При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.

В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.

Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.

В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

• Насоса, он может быть погружным либо располагаться на поверхности.
• Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
• Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Рекомендации специалистов по монтажу и настройке системы водоснабжения

Нормальная работа бытовых приборов и сантехники возможна при бесперебойной подаче и достаточном напоре воды. Приведем ряд советов, которые помогут грамотно собрать и настроить систему водоснабжения:

1. Обустраивать водоснабжение на участке лучше в теплое время года, – снижен риск ошибиться с расположением водоносного слоя, так как уровень воды в этот период самый низкий.
2. При необходимости проводить трубопровод через межкомнатные перегородки, стены или другие строительные конструкции, трубу надо заключить в пластиковый или металлический стакан.

Перед началом эксплуатации систему надо проверить на отсутствие протечек и работоспособность.

https://youtube.com/watch?v=U6BUnSt4guM

Каждый владелец загородной недвижимости старается создать наиболее комфортные условия в частном доме. При отсутствии центрального водопровода возникает вопрос о том, как сделать обустройство водоснабжения из скважины.

Из нашей статьи узнаем, как подвести воду к дому своими руками.
