Как сделать стеллаж из бруса своими руками: рисунки

Диагональный вариант

Этот вид размещения вин практикуется повсеместно. Его может выполнить любой человек. Для этого достаточно иметь какую-нибудь деревянную коробку или сбить её самому.

При самостоятельном изготовлении необходимо:

1. Отрезать четыре одинаковых куска дерева, которые равны по ширине высоте бутылки (или немного меньше). В идеале при их сборке должен получится квадрат.
2. Измерить диагонали и отрезать по полученным габаритам ещё 2 куска. Это основные элементы.
3. В середине каждого из них (до половины) прорезают паз шириной равной толщине дерева.
4. Вставляют элементы друг в друга. Должна получится конструкция, напоминающая букву «Х» или крест. Её вкладывают в квадрат и закрепляют саморезами. Бутылки укладывают в получившиеся отделения.

Разновидности стеллажей

Перечень видов с описанием — ниже.

Каркасные

Для этих изделий нужна несущая основа в виде деревянной рамы или из металла. На нее крепиться нужное число полок. Это самый удобный в монтировании вариант.

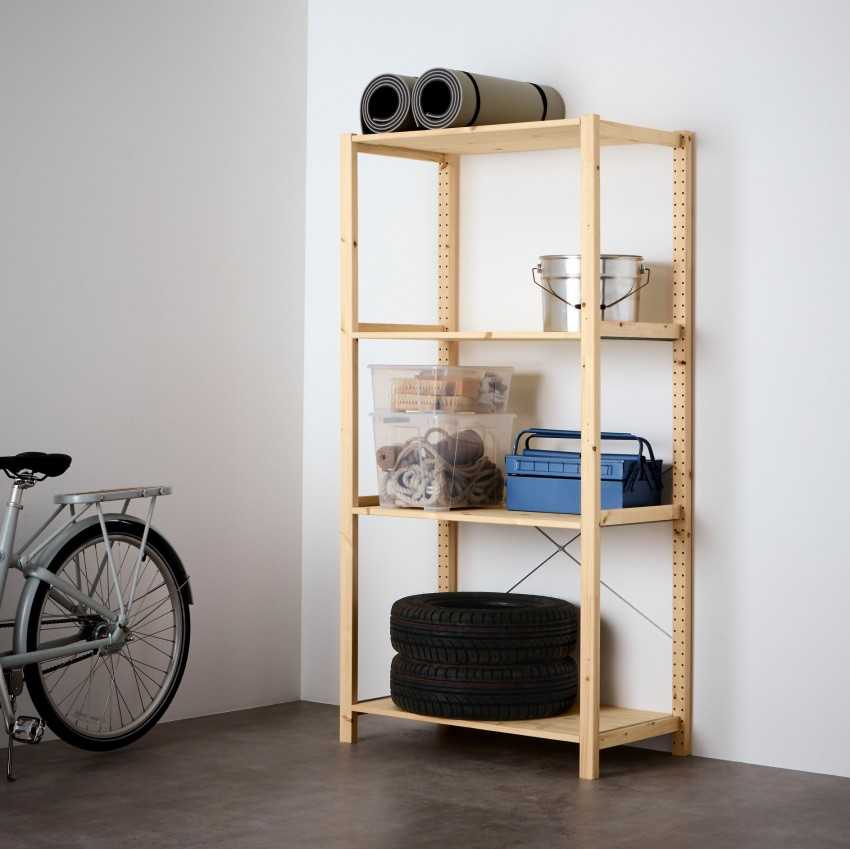

Каркасный стеллаж – самый простой в сборке.

Балочные

По схеме они напоминают первый способ изготовления, но имеют более сложную конструкцию, большего количества материалов. Подходят для хозяйственных нужд.

Балочные стеллажи часто используют для хозяйственных нужд.

Модульные

Это стеллажи, состоящие из лесенки, короба, решетки. Могут быть различных форм, крепиться к стене, иметь отдельно-стоящую конструкцию.

Модульные стеллажи часто состоят из коробов.

Консольные

Этот вид изделий не имеет боковых стенок, при этом полки крепятся к задней стенке. Идеальные для прихожих и кладовок.

Консольный стеллаж не имеет боковых стенок.

Веревочные

В ней тоже не должно быть боковин. Это декоративный вид стеллажа, в котором полки крепятся на канаты. В этой конструкции не стоит хранить тяжелые вещи. Можно использовать для детской, с целью подставки под сувениры, игрушки.

В веревочном стеллаже используются канаты вместо боковин.

Стеллажи свободнонесущего строения

Их сложно сделать самостоятельно. Они имеют изогнутую форму. Могут выполнять декоративную функцию. Не могут выдерживать большие нагрузки.

Стеллажи свободнонесущего строения выполняют декоративную функцию.

Мостовая схема

Этот вид конструкции не так практичен дома. В основном он применяется на производстве. Внутри него располагаются перестенки, которые изготовляются из досок, аналогичным полкам.

Мостовая схема используется на производстве.

Предварительные работы

Стеллаж из дерева представляет довольно вместительную конструкцию, которая состоит из некоторого количества полок (ячеек) соединённых вместе и стоящих на стойках, подставке или прямо на полу. Число ярусов зависит от высоты помещения и предпочтений владельца.

• стационарные;
• передвижные (на колесиках).

Основные этапы изготовления:

1. Предварительный этап. Разработка чертежа.
2. Основные работы. Подбор материалов и инструментов. Сборка стеллажа.
3. Заключительный этап. Окраска, оклейка и т. д.

От первого этапа зависит дальнейшая судьба стеллажа. Неправильный выбор материала или плана может свести усилия «на нет». Чтобы выполнить чертёж, необходимо измерить место дислокации конструкции, если предполагается стационарный вариант.

При изготовлении стеллажа для инструментов, продуктовых заготовок или предметов домашнего обихода лучше предпочесть простые прямые формы. Для этого определяют высоту конструкции и ширину полок, которые часто делают до потолка.

Для установки мелких аксессуаров можно изготовить пролёты длиной до 1,5м, а для тяжёлых вещей (книг, банок с соленьями или вареньями) рекомендуется 90 см и менее. Это предотвратит деформацию полок (прогиб). Для вин лучше сделать отдельные ячейки.

• Ширина стеллажа зависит от свободной площади.
• Обычная длина не более 1,5 м, но если имеются 40–50 мм доски ─ её увеличивают до 2-2,5 м.
• Глубина полок зависит от предметов, которые на них будут расположены. Например, для одежды оптимальная величина 50–60 см, а для отвёрток и пассатижей нужно не более 5 см. На одном стеллаже могут быть полки разной глубины.
• Примерная высота ярусов 25-60 см. Если нужно хранить крупногабаритные вещи, например, покрышки от грузовика ─ размеры рекомендуется пересмотреть.

Желательно использовать натуральные доски (дуб, бук, сосна, красное дерево). Их следует обработать специальными составами и антисептиками и дать отлежаться несколько дней. Не рекомендуется применять материал, изготовленный из опилок или стружки (ДСП, например). Он быстро разрушается.

При разработке чертежа не следует забывать о свободном пространстве по горизонтали (между двумя предметами) и по вертикали (зазор от края самой высокой вещи до верхнего яруса). Минимальное расстояние должно составлять 3 см.

Необходимые инструменты

Перед тем как приступить к работе, следует закупить металлические уголки, кронштейны, которые могут понадобиться для монтажа, саморезы, дюбеля, гвозди, подготовить нужный инструмент:

• Лобзик или ручная пила.
• Дрель.
• Шлифовочная машина с различными насадками, кольцами с разной жесткостью.
• Шуруповерт.
• Молоток.
• Уровень.
• Рулетка.
• Карандаш, мел.
• Отвертка крестовая.
• Шкурки с разной шлифовочной поверхностью.
• Кисточки.

Понадобится довольно много инструментов. Если будет изготовляться деревянное изделие, следует купить жидкости для обработки поверхности, лаки, морилки, краску.

Деревянный раскладной стеллаж своими руками

Стеллаж леруа мерлен Конструкцию по типу стремянки удобно изготавливать из сосновых брусков. Понадобятся заготовки с размером сторон 20х40 мм для ножек и рейки любого сечения под полки.

Очередность сборки:

1. Отрезаем 4 заготовки из бруска для ножек. Должно получиться по два парных элемента с разницей в длине 90мм. Задние стойки – 1800 мм, передние – 1890 мм.
2. Отпиливаем заготовки длиной по 400 и 445 мм для перемычек задней и передней стенки. На перемычки длиной 445мм будут опираться полки. Количество заготовок зависит от того, сколько предусмотрено полок. Оптимально для стремянки-стеллажа – от 3 до 5 штук.
3. Наносим разметку на задние стойки (длина 1800 мм). Отмечаем сверху в такой последовательности: 200 мм, 540 мм, 940 мм и 1400 мм. В местах разметки рисуем контуры брусков для удобства точного сверления отверстий.

Размечаем место установки бруска с двух сторон.

4. Сверлом диаметром 3 мм сверлим по 2 отверстия на каждой разметке.

Сверление отверстий.

5. Между стойками укладываем бруски длиной по 400 мм, стягиваем саморезами. Получается задняя часть стремянки в виде лесенки.

6. По аналогичному примеру собираем переднюю часть стремянки-стеллажа. Перемычки используем длиной 445 мм.

7. От верхнего края передней и задней части стремянки отступаем 30 мм и сверлим отверстия диаметром 9мм под мебельный болт м8.

Стойка стеллажа в собранном виде.

8. Собираем каркас стеллажа из двух стоек и соединяем стойки между собой мебельным болтом м8. Между стойками подкладываем увеличенную шайбу8. Таким образом стойки не будут тереться друг об друга.

Болт М8 с гайкой и увеличенными шайбами. Соединяем две стойки между собой.

9. Из реек собираем сами полки. Продольные заготовки фиксируем саморезами к перемычкам.

Собираем полки.

10. Полки укладываем на перекладины передней части. К стойкам задней части стеллажа полки прикручиваем одним саморезом, вогнав его в перемычку. На одном метизе они будут вращаться, что даст возможность сложить стремянку.

Складной деревянный стеллаж.

Готовую конструкцию осталось отшлифовать, испытать, как она свободно складывается и раскладывается.

Собранный своими руками стеллаж декорируют. Дерево обрабатывают антисептиком, металл обезжиривают, грунтуют. Окрашивание придаст не только красоту, но и продлит срок эксплуатации стеллажа.

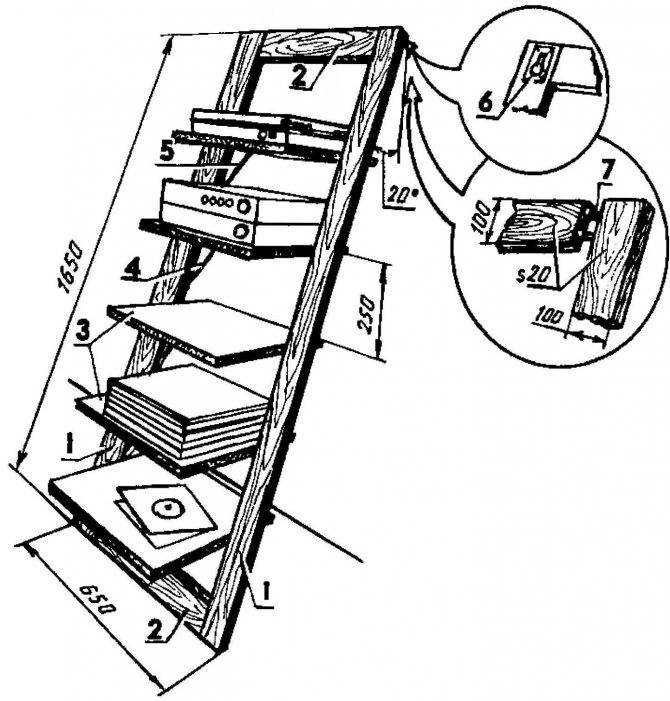

Чертежи складного деревянного стеллажа

Сборочный чертеж складной деревянного стеллажа. Нажмите. чтобы увеличить. Чертеж передней стойки Чертеж задней стойки. Чертеж полки №4. Остальные полки собираются аналогично.

Разновидности стеллажей

Для начала вам стоит разобраться в том, какие же стеллажи бывают. Основные отличия стеллажей заключаются в размерах, форме и конструкции.

По размерам они делятся на крупные – доходящие до потолка, и обычные, которые могут быть в высотку меньше метра. Форма зависит от места, в котором будет стоять стеллаж – просто возле стенки или в углу.

Самое интересное кроется в конструкции, ведь с ней вы должны определиться до того, как начнете работу. Лучшим из вариантов будет изучение фото стеллажей, сделанных своими руками. На реальных примерах вы сможете увидеть разные технические решение, и, что самое главное – в разной обстановке.

Стеллаж такой конструкции вы без проблем можете собрать для кладовки под консервацию, или же в гараж под разные инструменты.

Варианты использования стеллажа

Стеллаж з дерева будет прекрасно смотреться в детской комнате. Полки открытого типа добавят ощущения большего пространства. На полках можно складывать игрушки и множество мелких предметов обихода. Такой стеллаж характеризуется наличием большого количества одинаковых открытых полок, которые к тому же могут быть сквозными. Такая конструкция впишется под любой интерьер.

В гостиной стеллаж выполняет уже другую функцию. С его помощью эстетически оформляется комната. На полки расставляются аксессуары, предметы декора. Это могут быть фото, комнатные цветы, предметы коллекции.

На кухне при помощи стеллажа можно организовать место хранение посуды или различных баночек с приправами и крупами.

Подбор материалов

Материалы важно выбирать, учитывая условия эксплуатации. Не стоит использовать дерево в местах с повышенной влажностью, таких как гараж или ванная комната

В таких условиях дерево может попросту разбухнуть.

Если вас интересует, как сделать металлический каркас стеллажа своими руками, то тут есть два варианта. Первый вариант – это использовать сварочный аппарат, но без необходимых навыков, лучше не использовать его самостоятельно и обратиться за соответствующей помощью. Второй вариант – использовать дрель и болты, такой вариант куда проще и безопаснее.

Бывают такие случаи, что у вас имеется идея и инструмент, но не хватает материалов. В таком случае, на помощь приходит интернет, в котором можно найти фото стеллажей, сделанных своими руками.

Разновидности стеллажей

Стеллаж – это вместительная конструкция, выполненная из разных пород дерева. Он состоит из нескольких полок, которые фиксируются на прочных стойках. Преимуществом самостоятельного изготовления стеллажа является то, что размеры, цвет и количество ярусов будущей конструкции выбираете вы. Существует несколько разновидностей стеллажей, которые предназначены для выполнения своих функций. Речь идет о стационарных, передвижных, вращающихся и навесных стеллажах. Рассмотрим каждую из этих разновидностей отдельно.

Стеллажи бывают различных типов

Преимущества стеллажей

Стационарные

В состав конструкции входят перекладины, служащие опорой для устанавливаемых полок, и стойки. Для повышения прочности стеллажа конструкцию можно прикрепить к стене. Количество полок может меняться в зависимости от вкусовых предпочтений мастера. Стационарные стеллажи могут быть открытыми или закрытыми, но второй вариант более сложный в изготовлении.

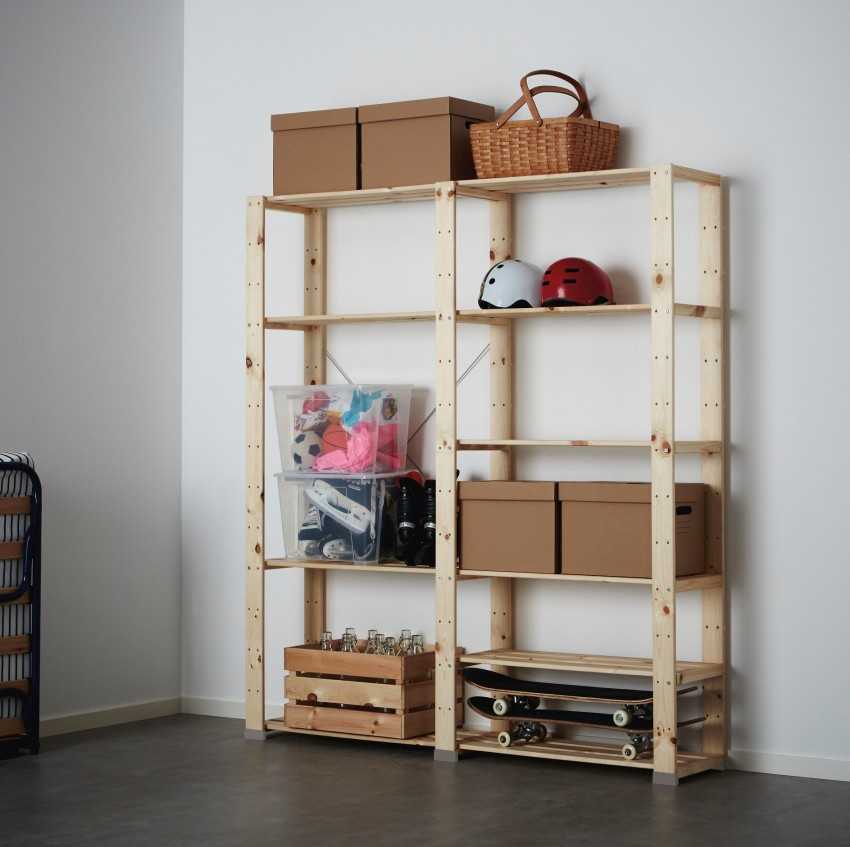

Изысканный стационарный стеллаж

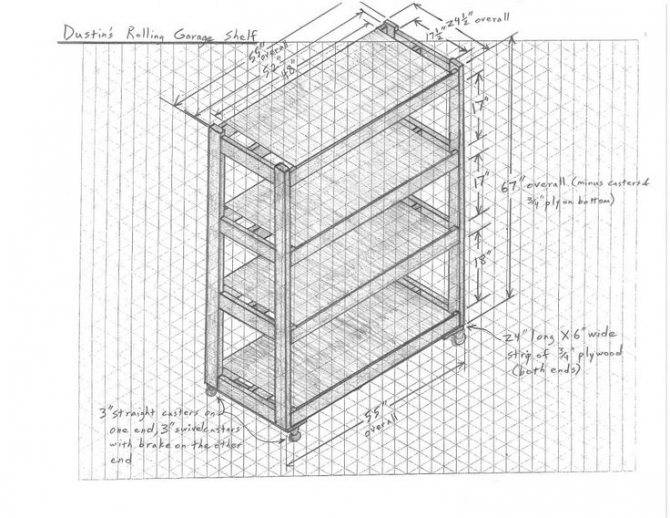

Передвижные

Конструкция очень похожа на предыдущий вариант за исключением колесиков, на которых стеллаж можно передвигать по полу. К преимуществам передвижных изделий стоит отнести их мобильность, поэтому вам не придется каждый раз разбирать конструкцию или просить соседа о помощи для перестановки в доме. Стеллажи изготавливаются с пластмассовыми или резиновыми колесиками. Первый вариант более дешевый, но второй – надежнее.

Стеллаж на колесиках

Вращающиеся

Популярная разновидность стеллажей, отличающаяся удобством в использовании. Такие конструкции отлично подходят людям, которым нужен постоянный доступ к разным предметам, хранящимся на полках деревянного изделия. Например, вращающийся стеллаж подходит автомобилистам, чинящим свое транспортное средство в гараже.

Вращающийся стеллаж

Вращающийся стеллаж для книг Albero

Навесные

Такие конструкции трудно назвать стеллажом, ведь полки крепятся не к опорам внизу, как это бывает с традиционными стеллажами, а к стене. Но все-таки навесные стеллажи пользуются большим спросом. Преимущество таких полок заключается в их удобстве, ведь установить стеллаж можно практически в любом месте, где есть лишнее пространство. Как и с другими конструкциями, навесные стеллажи предусматривают установку разного количества полок.

Современный навесной стеллаж

Как собрать стеллаж полностью

Этапы сборки:

1. Начинать монтироваться стеллаж должен снизу. К нижней полке крепятся боковые части и задняя стенка (если она присутствует). В боковушки в отмеченных местах можно прикрепить металлические, пластиковые уголки или другие крепления.
2. На держатели ставятся полки, фиксируются саморезами. Эти действия удобно выполнять вдвоем с помощником. Следует пользоваться уровнем.
3. Поочередно, продвигаясь вверх фиксируются все доски на отмеченной высоте.
4. По окончанию сборки можно произвести покрасочные работы.

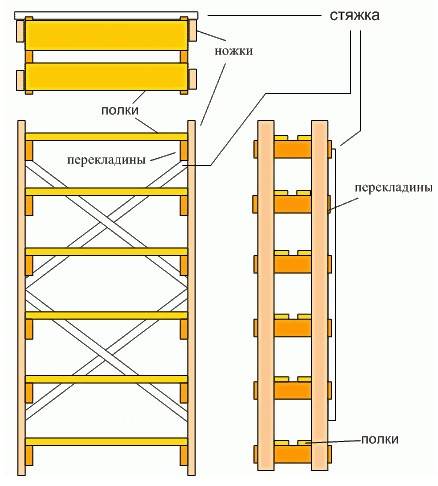

Чертеж металлического стеллажа.

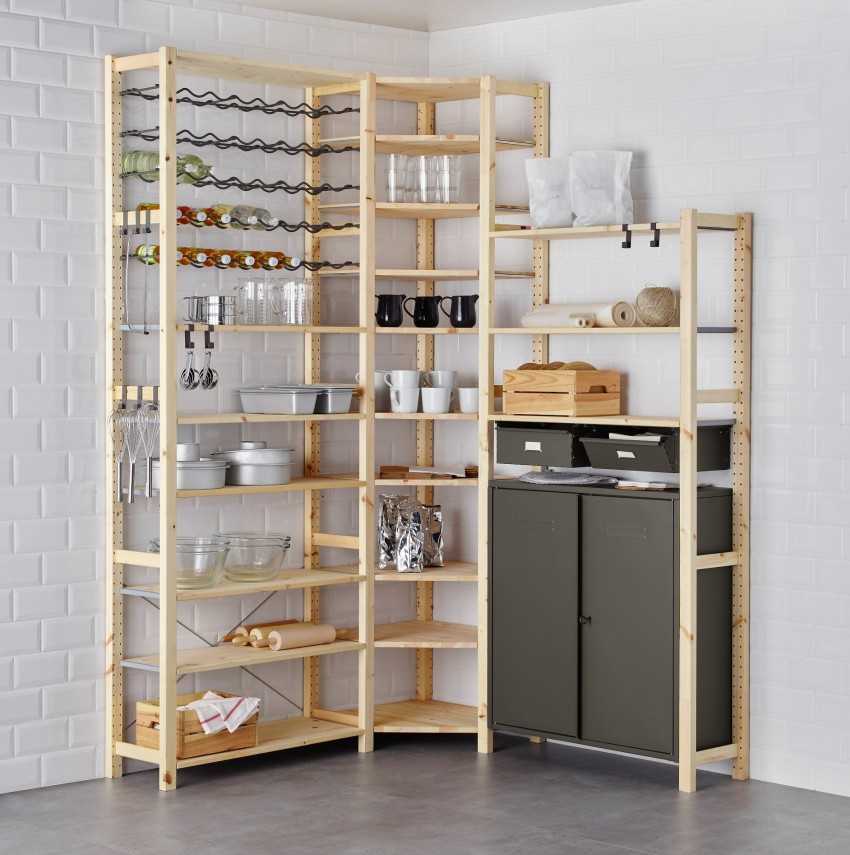

Угловая конструкция имеет небольшие отличия, ее труднее собирать. Для нее требуется соединить при помощи брусьев две боковые стенки под нужным углом.

Угловой стеллаж немного сложнее по изготовлению.

Если следовать инструкции, правильно выполнять все требуемые этапы, тогда через время можно воплотить свою идею в жизнь, похвастаться сделанным своими руками специальным стеллажом, в который можно убирать любые вещи, требующиеся для хранения.

Подробности

Материалы изготовления

Материалы дают довольно неплохие результаты при комбинировании друг с другом. На каркасе из металла могут быть расположен деревянные полки. А дощечки на стенах устанавливают на металлические кронштейны. Металл и древесину окрашивают защитными составами, а до монтажа обрабатывают антисептиками, средствами против коррозии, а еще составами против быстрого возгорания древесины (антипиренами).

Деревянные стеллажи

Как ни странно, деревянные полки обходятся дешевле всего. Деревянные модели отличаются малым весом, а еще высокими показателями прочности. Древесина отлично работает на сжатие, а также сопротивляется усилиям на кручение и изгиб. Сделать полки для сарайного помещения лучше всего из твердых древесных пород, хотя их сложно разрезать или даже просверлить. Такие разновидности материала прекрасно держат саморезы, а крепление в них не будет расшатываться.

Преимущества древесины следующие:

• Долгий эксплуатационный срок при условии регулярной обработки и своевременного ремонта.
• Экологическая чистота.
• Эстетичность.
• Удобство в обслуживании.
• Скорая и достаточно простая сборка.
• Небольшая цена.

Ощутимым недостатком является то, что материал подвержен гниению, дерево могут испортить жучки, из-за чего получается труха. Но эти сложности довольно просто победить посредством качественно проведенной предварительной обработкой. Простейший метод заключается в пропитывании древесины нагретой до +65 градусов олифой за 2 подхода.

Полки из металла

Достоинства металла заключаются в следующем:

• Простота сборки с использованием оборудования для сварки.
• Устойчивость, долговечность и высокая степень прочности.
• Неограниченное количество ярусов.
• Возможность произвести переоборудование, добавление высоты и длины при необходимости.

Если приваривать к низу стоек подвижные ролики, то стеллажи можно будет передвигать в другое место по всему сараю. При этом на них не должно быть чересчур тяжелых предметов. Металл стоит заранее обработать средствами против ржавчины, а после окрасить акриловыми, масляными, латексными красками и покрыть лаком.

Какие нужны инструменты для работы

Для того, чтобы сделать полки из ДСП плит на каркасе из древесины, следует взять панели с толщиной минимум 2 см. Для поперечен и стоек применяют брус (пиломатериалы) с сечением в 6*7 см. Элементы стеллажей соединяют посредством саморезов (от 8 до 10 см, 4 см полки), а для устойчивости используют накладные стальные уголки. Вам потребуются такие инструменты:

• Станок для фиксации наждака.
• Электродрель, шуруповерт, отвертка, плоскогубцы и нож.
• Рулетка, строительный уровень, плотничный угольник и карандаш.
• Электрический лобзик, циркулярная пила, а еще ножовка по дереву.

Для окрашивания выбирают латексные и акриловые лакокрасочные материала, а еще пентафталевые эмали. Также покупают защитную грунтовку от влаги и антисептик, наждачку (должна быть № 120 и №200).

Основные модели стеллажей

Благодаря творческому подходу дизайнеров сегодня можно найти уникальные модели стеллажей и готовых план-проектов для самостоятельной работы. Мебель отличается по форме, размеру, дизайну и типу конструкции:

1. По размерам выделяют большие напольные стеллажи, достигающие уровня потолка, и миниатюрные полки в половинный рост. Выбирают подходящий размер, исходя из площади помещения, расположения другой мебели в комнате, высоты потолочных перекрытий и размещения оконных проёмов.
2. По направлению основного корпуса выделяют линейные модели, угловые и более нестандартные виды, например, Т-образные, П-образные конструкции. Использование того или иного типа стеллажа определяется практическими характеристиками помещения. Например, для небольших по площади квартир более оптимально использовать угловые модели, которые удачно вписываются в любой стиль интерьера, достаточно компактны, мобильны за счет модульной сборки.

Отдельный, но не менее важный критерий выбора стеллажа, материал изготовления. Согласно требованиям безопасности и действующих санитарных правил, материал для мебели должен быть в достаточной мере прочным, устойчивым к действию влаги, моющих средств, обладать хорошими экологическими показателями.

К таким основам относят сегодня цельную древесину, плиты ДСП (прессованная древесная стружка), фанерные листы.

Деревянный стеллаж, выполненный своими руками, является наиболее оптимальным вариантом для работы. В качестве удачных комбинаций широко применяются пластиковые вставки и фасады, металлические каркасы, полки, выполненные из закаленного стекла.

Стеллаж из дерева для книг своими руками

Сначала желательно подобрать чертёж будущей конструкции в глобальной сети, специальных изданиях или разработать свой оригинальный вариант. Классические стеллажи с основанием и без него выглядят так.

Необходимые инструменты и материалы:

• доски толщиной 2–4 см;
• рейки 4×4 и более;
• держатели, деревянные бруски, металлические уголки, на которых будут опираться полки;
• фанера для стенок;
• саморезы, шурупы;
• столярный клей;
• лак, кисть;
• электролобзик, шлифмашина, электродрель;
• отвёртка, молоток;
• карандаш и рулетка для разметки.

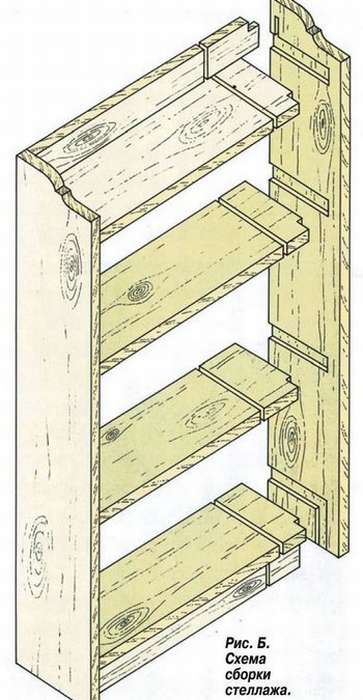

Пошаговая инструкция

После разработки чертежа и покупки всего необходимого приступают к изготовлению деталей. К процессу надо подойти ответственно.

1. Первый этап ─ выбор основания, если конструкция его предусматривает. Для него берут доску с толщиной не менее 3 см. При подборе длины учитывают, что по бокам основания необходимо установить вертикальные стенки. Снизу следует прибить продольные доски шириной 50–70 мм, а между ними поперечины, чтобы стеллаж стал прочным.
2. Вторым этапом идёт изготовление задней стенки. Этот элемент выполняют из фанеры или строительного картона. По чертежу определяют высоту и длину стеллажа и вырезают деталь по этим параметрам. Необходимо выверить углы под 90°, а то конструкция перекосится.
3. Следующий этап — выполнение боковин. Для уменьшения стоимости очень часто используют толстую фанеру или обходятся без стенок, применив брусья. Высота боковин выбирается произвольно. Отрезав фанеру или брусья нужной величины, необходимо наметить на внутренней стороне места для полок, например, прорезать пазы. Есть смысл укрепить туда уголки, держатели или отрезки брусьев. Если привинчивать их после сборки, то это будет несколько затруднительно.
4. Затем устанавливают боковины и закручивают саморезами.
5. Укрепляют заднюю стенку, вырезанную из фанеры. Её наличие поможет избавить конструкцию от перекоса.
6. Только после этого следует изготовить и укрепить полки. Обычно их габариты равны размерам основания. Если на третьем этапе были укреплены уголки, то можно не привинчивать полки к боковинам.

Многие люди делают стеллаж открытым с тыльной стороны. В этом случае необходимо привинтить все полки к боковинам, а наверху и внизу укрепить специальные уголки, которые не дадут конструкции перекоситься.

Как правильно разместить стеллажи в теплице

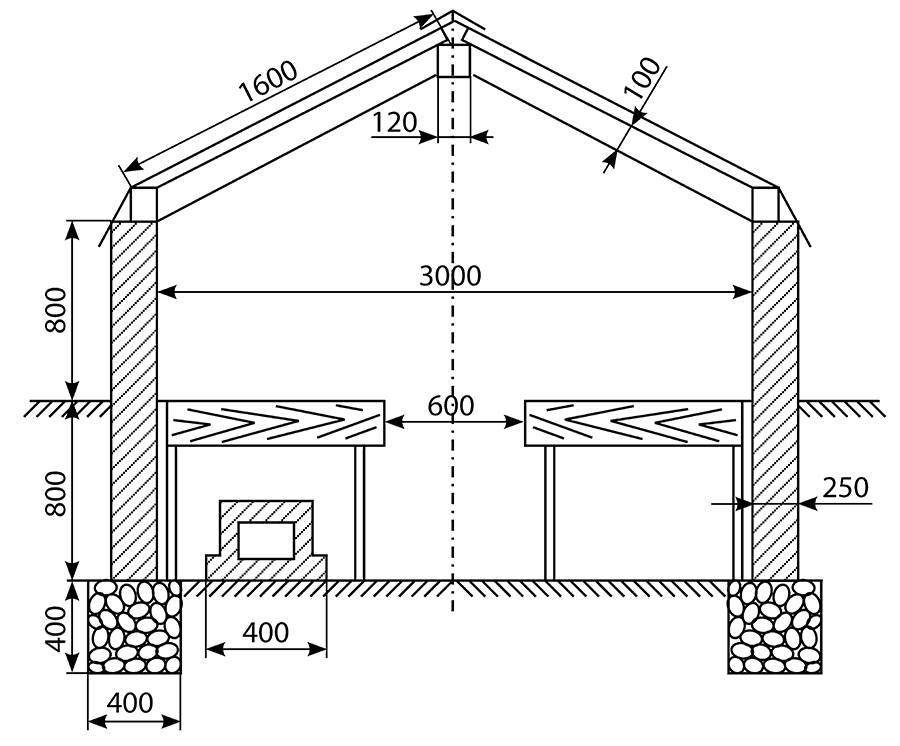

Примерная схема размещения стеллажей вы теплице стандартного размера

Между стеллажами обязательно должны быть проходы, он может быть один или несколько. Ширина прохода зависит от того, будете ли вы пользоваться дополнительным инвентарем, например тачкой.

Для обычной ходьбы достаточно 50 см, а для тачки – около 60 см. Так же расставляя стеллажи, стоит учитывать систему полива, которой нужен доступ к растениям, и размещение дополнительного освещения.

В теплицах обустроенных стеллажами необходимо отвести отдельную зону для растений, которым требуется изоляция. К примеру, только что купленное новое растение не ставят рядом с остальными, так как нет гарантий, что почва не загрязнена яйцами паразитов или растение не болеет.

Обычно для таких нужд выделяют одну полку на стеллаже, куда должно помещаться не больше 3-4 растений. Ее со всех сторон дополнительно ограждают стеклом, и следят, чтобы освещение в карантинной зоне не было слишком сильным. Если отрицательных изменений в новых растениях не происходит, то через несколько недель их можно пересаживать на основные стеллажи.

Подготовка деталей стеллажа

Нет смысла распиливать ламинированное ДСП в домашних условиях, если только в вашем чулане не припасена профессиональная циркулярная пила с хорошим диском. Я советую доверить эту операцию специалистам, которых можно найти либо в фирмах, изготавливающих мебель на заказ, либо в супермаркетах, торгующих стройматериалами.

Зато, делая стеллажи своими руками, поклеить кромку вы вполне можете и дома, воспользовавшись для разогрева клеевой основы обычным утюгом, регулятор которого нужно установить примерно на три четверти максимальной мощности.

Кромка прикладывается к торцу детали, разогревается и прижимается сухой тряпкой.

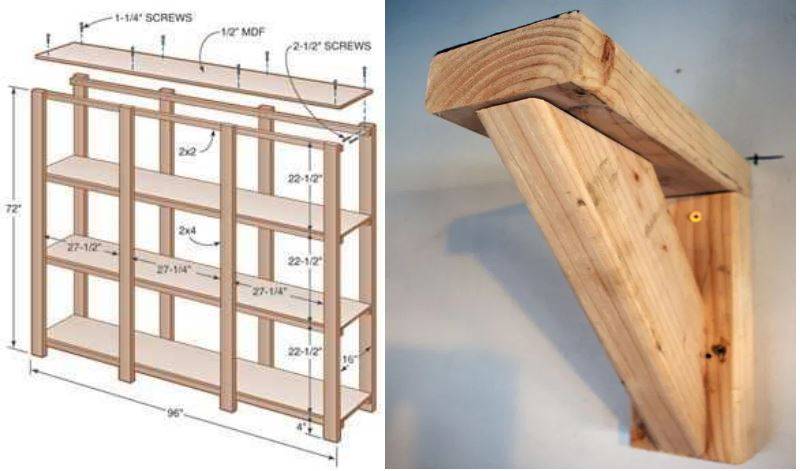

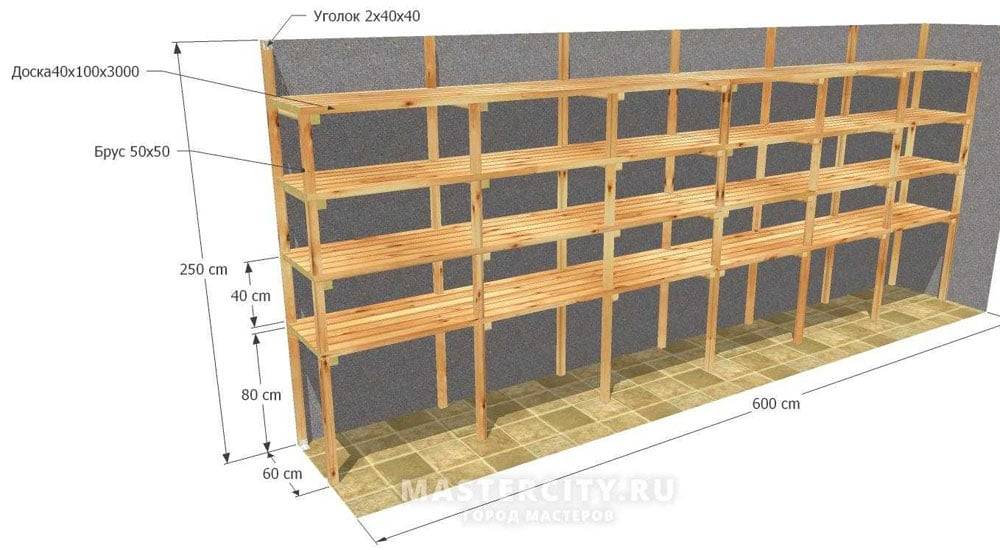

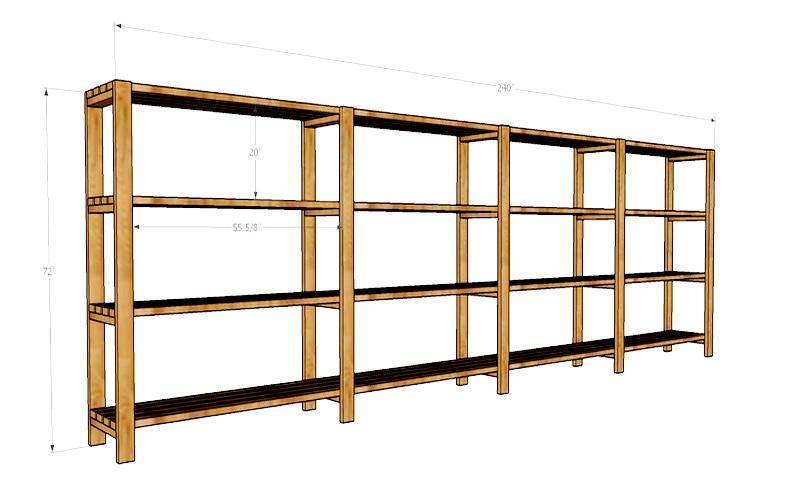

Деревянный стеллаж: общий чертеж

Для создания стеллажа проще использовать обычную сосну. Стойки изготавливают из квадратного (50х50 мм) или прямоугольного (50х100 мм) бруса, боковые царги и полки — из дюймовки толщиной 75 мм. С точки зрения надежности, парные поперечины, прикрепленные с обеих сторон стоек, являются наиболее ненадежным и наименее заморочливым вариантом сборки.

Что касается размеров, то в этом чертеже мы специально решили не привязываться к конкретным цифрам, поскольку проект максимально вариативный. Вы можете сами легко определить габариты стеллажа в соответствие с размерами кладовки, балкона или лоджии. А также вы можете изменить конфигурацию стеллажа: выбрать необходимое количество полок, скорректировать их глубину и т. д.

Изготовление боковин

Из соснового бруса 50х50 или 50х100 мм выпиливают четыре стойки нужной длины.  Ориентируясь на количество полок в будущем стеллаже, подготавливают необходимое количество царг. Для этого оптимальна сосновая доска 25х75 мм. Длина царг — глубина будущих полок.

Когда детали боковин готовы, переходят к сборке. Это, пожалуй, наиболее ответственный этап всей работы, поскольку неправильно собранные боковины приведут к перекосу конструкции

При прикручивании перемычек важно следить за строгостью прямого угла, для этого его постоянно проверяют угольником. Прикрутив первые две пары боковин, конструкция приобретет необходимую жесткость и будет не столь требовательна к вымериваниям

Поскольку боковины формируют основной несущий узел, для большей надежности их лучше монтировать на связке столярный клей + саморезы. Чтобы планки не съезжали на скользком клее, держите под рукой пару струбцин и фиксируйте ими боковины после проклейки. Чтобы избежать растрескиваний, при работе с сухим пиломатериалом, саморезы засверливают по предварительно просверленным направляющим отверстиями.

Сборка полок

Собрав нужное количество боковин, можно переходить к креплению полок. Для реек лучше использовать всю туже сосновую дюймовку шириной 75 или 100 мм. Доски крепят на саморезы, как показано на схеме.

Первые несколько реек прикручивают в горизонтальном положении, внимательно проверяя угольником перпендикулярность сборки. Когда конструкция приобретет необходимую жесткость, стеллаж можно поставить вертикально и продолжать засверливаться уже в более удобном положении.

На нижних полках, где логичнее хранить объемные предметы, рейки целесообразно монтировать с отступом. Это позволить сэкономить пиломатериал и уменьшить вес стеллажа. Полки, на которых будет храниться мелочевка, лучше сделать «глухими», чтобы вещи не падали через просветы. Как вариант, все рейки можно прикрутить «через одну», после чего застелить полку тонкой фанерой или оргалитом.

Сухие пиломатериалы могут легко треснуть. Не ленитесь сверлить тонкие отверстия под саморезы — это позволить избежать таких неприятностей, как на фото.
