Как можно сделать соковыжималку своими руками

Советы по работе

После создания соковыжималки для яблок своими руками наступает не менее важный этап – переработка фруктов. Сбор урожая и подготовка плодов к ней требует времени.

Для эффективной работы собранного устройства необходимо соблюдать следующую последовательность действий:

1. Яблоки тщательно сортируют, промывают и просушивают от лишней влаги.
2. Крупные плоды разрезают на части поменьше. Сердцевину при этом следует удалить.
3. Гнилые части плода выбрасывают. Иначе они испортят вкус готового напитка.
4. Нарезанные фрукты кладут в рабочую корзину агрегата. Чем мельче куски, тем легче будет выжимать сок.
5. Приводят механизм в действие.

Соковыжималка, созданная самостоятельно, является полезным изобретением. С ее помощью можно воплотить в жизнь свои инженерные задумки и сэкономить финансы. Аппарат прослужит долгие годы, позволяя сохранить все полезные вещества, которые содержатся в яблоках.

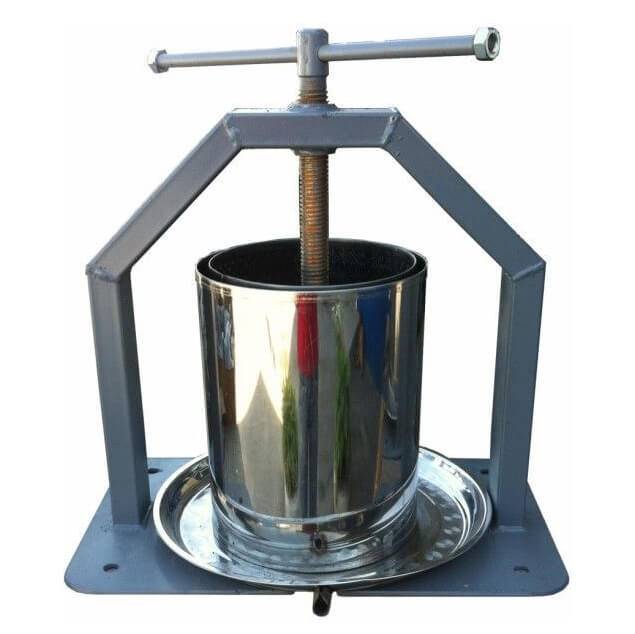

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы сделать такой пресс для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Если вы решили сделать соковыжималку для яблок или другого плодово-ягодного сырья, начните с изготовления перфорированной корзины, в которую будут загружаться плоды для отжима. Для такой корзины используют лист нержавеющей стали, на котором необходимо предварительно разметить места расположения будущих отверстий. После выполнения разметки отверстия сверлят, а потом зенкуют сверлом большего диаметра, чтобы сделать их конусными. Назначение этих отверстий состоит в том, чтобы обеспечить вытекание сока из корзины после его отжима.

Заготовка из листа нержавеющей стали с просверленными отверстиями

Из листа нержавейки с уже просверленными отверстиями необходимо сформировать цилиндр и проварить сформированный стык. Чтобы сок, выходящий через отверстия в стенках перфорированной корзины соковыжималки, не разбрызгивался и равномерно стекал в накопительный поддон, необходимо сделать защитный кожух, для чего также используется лист нержавеющей стали. Для изготовления такого кожуха, диаметр которого должен превышать размеры поперечного сечения перфорированной корзины, лист нержавейки сгибают в цилиндр и сформированный шов также проваривают.

Как сделать соковыжималку для яблок своими руками

Самостоятельно собрать соковыжималку не составит особого труда из-за ее относительно простой конструкции. Тем не менее, чтобы правильно изготовить это устройство, необходимо изучить ее составляющие элементы и функциональные особенности.

Принцип работы устройств для отжима сока

Получение сока происходит в результате оказываемого давления на заложенное сырье – фрукты или ягоды. Этот процесс может быть одновременным или последовательным, так, к примеру, при использовании шнековых конструкций готовый продукт извлекается непосредственно во время измельчения сырья. Однако сборка таких моделей непроста и сопровождается значительными затратами. В отличие от них центробежные устройства вначале выполняют измельчение в центрифуге и только потом пропускают плоды через пресс.

В зависимости от принципа действия соковыжималки подразделяются на несколько типов:

• пневматические;
• механические;
• гидравлические;
• электрогидравлические.

Чаще всего в домашних условиях собирают аппарат механического типа, что обусловлено его самой простой сборкой. В этой конструкции в рабочем процессе на сырье оказывает давление поршень, приводимый в действие простым винтовым механизмом.

Плоды помещают в перфорированный резервуар, где в результате сильного давления они пускают сок. Готовый напиток стекает в поддон сквозь пробитые в стенках емкости отверстия.

Конструктивные элементы

Вне зависимости от того, какой тип соковыжималки (центробежный или шнековый) планируется собрать, понадобятся следующие составляющие:

• бункер для закладывания сырья;
• механизм для измельчения и отжима;
• фильтр для очистки сока;
• резервуар для сбора выжимки.

Дальнейшая сложность конструкции обусловлена техническими возможностями агрегата.

Самый оптимальный вариант – это измельчение вручную с последующей обработкой винтовым прессом. В более сложных моделях присутствует измельчитель с механическим приводом.

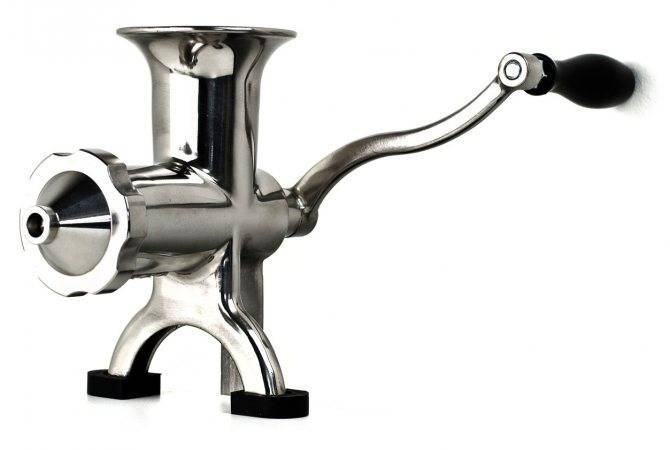

Для изготовления шнековой соковыжималки, одновременно выполняющей измельчение и отжим, потребуется больше финансовых и временных затрат.

Что собой представляет пресс для яблок

При большом урожае фруктов многие садоводы интересуются, как сделать соковыжималку для яблок в домашних условиях. Для переработки этих плодов удобнее всего применять пресс. Можно выбрать один из 3 видов таких устройства, они отличаются по способу применения:

1. Механический — это самая легкая в изготовлении конструкция, не требующая объемных ресурсов. Понадобятся рама и винтовой пресс, который закручивается руками. Вместо емкости изготавливают сетчатую стенку, внутрь кладут круг из дерева, продукты и еще один круг. Под механизм устанавливают подходящую тару, в которую и будет стекать свежий сок.
2. Гидравлический пресс — модель из домкрата, для использования которой не требуется прилагать больших усилий. Это более дорогой и сложный вариант конструкции, так как требуются навыки для установки непосредственно пресса и деньги для приобретения домкрата.
3. Комбинированная модель — изделие, при изготовлении которого сочетаются предыдущие способы. При использовании этого механизма продукты сначала обрабатывают винтовым прессом, заодно фиксируя положение давящей поверхности, а после этого применяют домкрат, чтобы дожать остаток сока.

Среди положительных свойств любой из перечисленных моделей самодельной соковыжималки:

• отсутствие шума;
• возможность заготавливать большие объемы сока на зиму;
• легкость в изготовлении;
• долговечность;
• низкая себестоимость.

В числе недостатков — большое количество затрачиваемых на изготовление усилий и времени. Кроме этого, самодельная конструкция не даст максимальной эффективности, если сравнивать ее с промышленными аналогами. Бытовой механизм занимает много места и требует постоянного обслуживания. После каждого использования его нужно тщательно вымывать и высушивать, а все металлические детали смазывать маслом, чтобы они не подвергались коррозии.

Гидравлический

Механический

Гидравлические и винтовые прессы для отжима соков бывают:

— С корзиной и поршнем

В бочонок закладывается мешок для фильтрации, потом измельченное сырье, края мешка заворачиваются, сверху кладется поршень и отжимается сок. Бочонок и поршень обычно изготавливаются из твердых пород древесины или из нержавеющей стали. Деревянные прессы смотрятся более красиво и атмосферно, однако пресс из нержавеющей стали более практичен.

Пресс из нержавеющей стали и из дуба.

— С решетками

Это пресс множеством решеток, между которыми закладываются мешочки с измельченными яблоками или виноградом. Число таких решеток может доходить даже до 20. Однако пользоваться таким прессом не так удобно, так как чтобы сложить все 20 слоев, требуется много времени.

Принцип работы устройств для отжима сока

Для создания хорошей соковыжималки важно понимать принцип ее работы. Получение фруктового, овощного или ягодного сока может происходить одновременно или последовательно

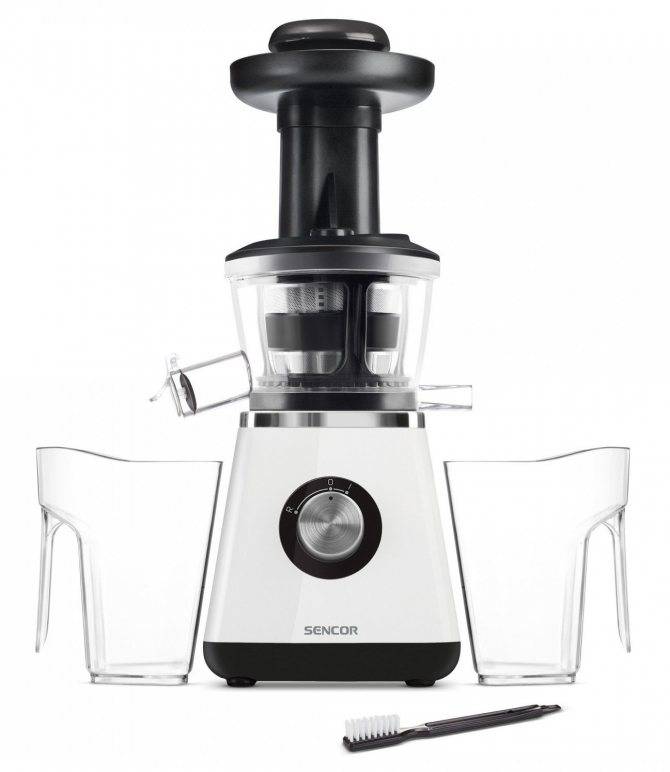

Шнековые модели извлекают его сразу в момент переработки, но их сборка потребует времени и средств. Центробежные аппараты сначала измельчают сырье в центрифуге, а уже после пропускают через пресс.

По принципу действия конструкции соковыжималки подразделяются на следующие виды:

• гидравлические;
• механические;
• пневматические;
• электрогидравлические.

Самое простое строение имеет устройство механического типа. Именно его чаще всего самостоятельно создают в домашних условиях. Принцип работы такой соковыжималки заключается в оказании давления на сырье поршнем, который начинает работать под влиянием простого винтового механизма. Сначала ягоды и фрукты отправляют в перфорированную емкость. Далее, под сильным давлением из продуктов выжимается сок, который капает в поддон через специальные отверстия в стенках корзины.

Гидравлическая

Механическая

Пневматическая

Электросоковыжималка

Соковыжималка для яблок из домкрата своими руками

Конструкция, выполненная из домкрата, позволит отжимать сок, не прилагая физических усилий.

Что понадобится

Для изготовления аппарата потребуется несколько элементов:

1. Опора – удерживает соковыжималку на земле и отвечает за ее равновесие. Может быть собрана как из деревянных, так и из металлических составляющих.
2. Главный корпус может иметь произвольную форму в зависимости от материалов изготовления. Объем этого элемента обуславливает количество плодов, одновременно загружаемых для переработки.
3. Решетка, фиксирующая сырье – предотвращает скольжение, возникающее из-за большого количества выдавленного сока.
4. Устройство для давления – именно под его воздействием плоды пускают сок. Желательно, чтобы этот механизм был поршневого типа.
5. Средство, способствующее подъему поршня или домкрата.
6. Элементы, облегчающие работу: оказывающий давление домкрат и рукоятка винта.
7. Сосуд, куда будет поступать готовый сок. Для этой цели лучше всего использовать емкости с большим объемом, превышающим количество получаемого за один раз продукта, это предотвратит его разлив.

Пошаговая инструкция

Последовательность изготовления:

1. Выбор домкрата. Для сборки можно взять как гидравлический, так и ручной тип. Преимущество первого – облегчение работы и обеспечение удобства, недостаток – абсолютная стационарность. В то время как ручной домкрат после отжима сока подлежит возврату для использования по непосредственному назначению.
2. Создание рамы. Конструкция обязательно должна быть стальной и способной выдержать вес поддона, бочки и плодов. Лучше всего, если она будет сваренной, поскольку от ее прочности зависит мощность соковыжималки.
3. Выполнение бочки для отжима, которая может быть деревянной или металлической, но обязательно иметь отверстия внизу и по бокам для стекания сока. Готовую бочку крепят к каркасу: металлическую приваривают, деревянную – устанавливают на поперечные перемычки и фиксируют посредством крепежа из металла, исключая ее малейшее скольжение и смещение.
4. Изготовление упора для домкрата. Обычно для этого соединяют друг с другом несколько деревянных досок.
5. Создание прокладок из дренажа и емкости/поддона, в который будет стекать готовый сок.
6. Подключение домкрата. Элемент устанавливают на упор и приводят в движение вручную.

Перед использованием изготовленную самостоятельно соковыжималку необходимо тщательно вымыть и просушить.

Выбор измельчителя для яблок и винорада

При выборе измельчителя для фруктов или ягод стоит обратить внимание на его производительность. Измельчитель желательно подбирать к прессу так, чтобы скорость измельчения сырья и скорость отжима была примерно одинаковой

Ведь сок обычно отжимают всей семьей. Один человек собирает и моет плоды, другой измельчает, а третий только занимается отжимом. В этом случае ни один человек не будет простаивать и ждать, когда кто-то другой измельчит яблоки для отжима, или отожмет сок и наконец-то освободится емкость для измельчения сырья.

— Например, для пресса объемом 3-10 литров будет достаточно ручного измельчителя или измельчителя-дрели с производительностью 30-50 кг/час.

— Для пресса объемом 10-20 литров будет достаточно электрического измельчителя ES-018 с производительностью 100-200 кг/час.

— Для гидравлического пресса объемом бочонка 30 л и более уже нужен электрический измельчитель ES-055 с производительностью 300-500 кг/час.

— Для небольшой линии по производству соков прямого отжима нужна промышленная дробилка для яблок или винограда, например, электрический измельчитель для яблок и фруктов ES-130.

С приходом осеннего периода, пришло время собирать урожай в саду, понадобился измельчитель для яблок, покупать не вариант, недорогие варианты хлипкие, более надёжные — стоят неоправданно дорого. Недолго думая, решил сделать самодельный измельчитель для яблок и прочих фруктов.

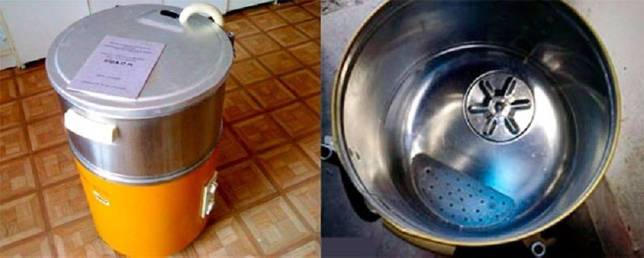

Из машинки с горизонтальной загрузкой

Существует несколько способов изготовления центробежной соковыжималки из стиральной машины. Для одного из них потребуется барабан, его крепление и кожух от машины-автомата с горизонтальной загрузкой.

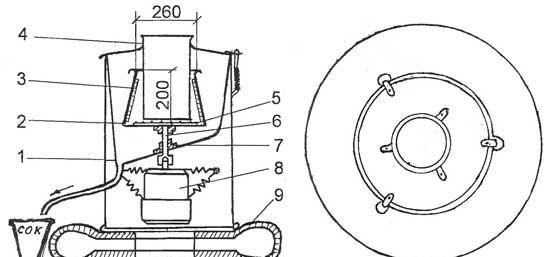

Конструкция самодельной соковыжималки из стиральной машины: 1 — бак стиральной машины; 2 — центрифуга; 3 — сетчатый вкладыш; 4 — бункер для фруктов; 5 — терка; 6 — втулка-ось; 7 — направляющий патрубок; 8 — двигатель; 9 — автомобильная покрышка.

Сначала они очищаются от следов порошка и накипи, а затем мелкой наждачной бумагой полируются до блеска. Все отверстия в кожухе барабана, кроме одного нижнего, закрываются тонкой резиновой прокладкой и пластинами из нержавеющей стали при помощи гаек и болтов.

Из листа нержавеющей стали, толщиной 2-3 мм, для тёрки вырезается круг радиусом 110-115 мм. Для подкладки изготавливаем ещё один круг такого же диаметра и из того же материала, но уже толщиной 0,5-0,6 мм. Подкладка обеспечивает жёсткость. Она крепится тремя латунными стойками ровно посередине дна барабана. Тёрка устанавливается на подкладку с помощью пяти винтов М5.

Через два круга сверлится много отверстий, радиусом 2,5 мм, по диаметру проводится сантиметровая разметка, разделяющая его на 14-20 секций. По ней пробойником набиваются режущие зубья.

Загрузочная трубка для яблок, соответствующая диаметром большому отверстию, прикрепляется к барабану с четырех сторон алюминиевыми уголками на болтах. Можно использовать трубу с гофрошлангом или полиэтиленовую трубу со стенками толщиной 5 — 6 мм. Болты Мб вставляются изнутри кожуха в начале процесса и снаружи зажимаются гайками. Расстояние между трубой и тёркой определяет степень перемалывания яблок. Сверху уголки закрепляют барашками.

Из сетки из нержавеющей стали с ячейкой 1×1 мм делаются заготовки габаритами с секцию барабана (с запасом в один сантиметр для загиба) по количеству рёбер жёсткости. Загибаем сетку так, чтобы края стали ровными и безопасными. Заклепочным пистолетом и шилом плотно прикрепляем сетку к барабану.

Для толкателя на торец толстого черенка от лопаты крепится фанерный круг диаметром 0,8-0,9см. Устанавливается ограничитель, предотвращающий соприкосновение толкателя с теркой.

Шкив переделывается под необходимые габариты и клиновидный ремень. Раму основания сваривают из уголка. Идеально подойдёт двигатель 1,1 кВт на 3000 об/мин.

Вырезается полиэтиленовый или резиновый круг с диаметром, как у кожуха, и отверстием, соответствующим диаметру трубы для загрузки яблок. Такая крышка защищает от брызг и закрывает движущийся барабан. К нижнему отверстию барабана протягивается шланг для выходящего сока, под который ставится кастрюля.

Все элементы прочно зажимаются, двигатель и провода изолируются, учитывается напряжение в сети. Детали ёмкости тщательно моются.

Яблоки закладываются в него по 2-3 штуки. Толкателем их вплотную придвигают к тёрке. Центробежная сила распределяет жмых по сетке. Если прибор начнёт вибрировать, то, не добавляя яблоки, ждём, пока не прекратит течь сок. Если закладывать продукт планомерно и постоянно, до вибрации (за 7-10 минут) обработается ведро яблок.

После выключения двигателя пластмассовой лопаткой снимаем жмых с сетки. Затем моем и сушим все детали. Аппарат хранится в разобранном виде.

Подготовка инструментов и материалов для создания соковыжималки

Чтобы соорудить такое приспособление, вам прежде всего потребуется старая стиральная машинка, возможно, даже вышедшая из строя. Главное, чтобы у неё работал мотор и был в работоспособном состоянии приводящий механизм.

Помимо этого, пригодятся: деревянные бруски для установки устройства, сетки из металла, комплект болтов с гайками, резиновые заглушки, отрезок чистого шланга для слива сока и большую ёмкость для готовой продукции.

Из инструментов понадобятся: набор отвёрток, ключи, сварка, углошлифовальная машинка с диском по металлу, дрель и молоток. А также пригодятся ножницы по металлу.

Принцип работы устройств для отжима сока

Для создания хорошей соковыжималки важно понимать принцип ее работы. Получение фруктового, овощного или ягодного сока может происходить одновременно или последовательно

Шнековые модели извлекают его сразу в момент переработки, но их сборка потребует времени и средств. Центробежные аппараты сначала измельчают сырье в центрифуге, а уже после пропускают через пресс. По принципу действия конструкции соковыжималки подразделяются на следующие виды:

• гидравлические;
• механические;
• пневматические;
• электрогидравлические.

Самое простое строение имеет устройство механического типа. Именно его чаще всего самостоятельно создают в домашних условиях. Принцип работы такой соковыжималки заключается в оказании давления на сырье поршнем, который начинает работать под влиянием простого винтового механизма. Сначала ягоды и фрукты отправляют в перфорированную емкость. Далее, под сильным давлением из продуктов выжимается сок, который капает в поддон через специальные отверстия в стенках корзины.

Гидравлическая

Механическая

Пневматическая

Электросоковыжималка

Для эффективной работы собранного устройства необходимо соблюдать следующую последовательность действий:

1. Яблоки тщательно сортируют, промывают и просушивают от лишней влаги.
2. Крупные плоды разрезают на части поменьше. Сердцевину при этом следует удалить.
3. Гнилые части плода выбрасывают. Иначе они испортят вкус готового напитка.
4. Нарезанные фрукты кладут в рабочую корзину агрегата. Чем мельче куски, тем легче будет выжимать сок.
5. Приводят механизм в действие.

Соковыжималка, созданная самостоятельно, является полезным изобретением. С ее помощью можно воплотить в жизнь свои инженерные задумки и сэкономить финансы. Аппарат прослужит долгие годы, позволяя сохранить все полезные вещества, которые содержатся в яблоках.

Автоматизированная конструкция

Соковыжималка из стиральной машины считается популярным вариантом для отжима сока. Для изготовления устройства используются такие детали:

• центрифуга;
• бак;
• шарикоподшипники;
• узлы крепежа.

Все составные конструкции перед использованием необходимо очистить от остатков порошка, накипи. Все отверстия в баке закрывают резиновыми пробками, оставляя только одно для слива сока. Над сливным выходом полезно установить сетку для фильтрации сока. Для измельчения фруктов штатная центрифуга требует дополнительной доработки. Решить проблему можно с помощью стальной подкладки, в которой высверливаются отверстия и набиваются зубья. Стека, установленная на стенках центрифуги, может измельчать сырье. Подготовка рабочей поверхности барабана предусматривает увеличение штатных отверстий и установку зазубрин острой частью внутрь с направлением, противоположным вращению барабана. Сделанная терка монтируется в баке с помощью шарикоподшипников и крепежных деталей. Конструкция располагается в вертикальном корпусе, крышка которого закрывается на защелки. В верхнюю часть отверстия помещается бункер для приема фруктов. При работе устройства главное — обеспечить устойчивость от вибрации. Корпус рекомендуется закрепить на жестком основании, а для бункера предусмотреть ограничитель. Двигатель устройства заимствуется от стиральной машины. Его можно монтировать внутри и снаружи конструкции. Шнековое устройство для выжимания сока является более трудоемким вариантом. Основная часть деталей изготовляется индивидуально. В их число входит:

• корпус;
• шнек;
• лоток для приема сока;
• бункер;
• двигатель.

Конструкция собирается и монтируется на подставке из металлической рамы с установленным двигателем. Вращение шнека обеспечивается с помощью ременной передачи с двигателя на шкив.

Процесс изготовления соковыжималки

Из стиральной машины извлекается бак с барабаном и двигатель. Боковые противовесы оставляются. Бак с барабаном тщательно отмывается. Для подключения мотора необходимо отрезать 2 провода от датчика оборотов. Затем из оставшихся четырех проводов нужно найти подключенные к щеткам мотора, и пару идущую на его статор. Далее необходимо соединить вместе один провод от статора и один от щеток. К оставшимся прикручивается кабель с вилкой для включения в сеть 220В.

Из уголка или профильной трубы сваривается станина для установки барабана с мотором. Барабан прикрепляется загрузочным отверстием вверх. Высота станины должна позволять подставлять снизу соковыжималки ведро.

Отверстия в баке барабана необходимо закрыть. Для этого вырезаются заплатки из стенок кастрюли донора и устанавливаются на нержавеющие заклепки.

В дне бака делается круглое отверстие и в него плотно вставляется трубка, по которой будет сбегать сок в подставленное ведро.

От используемой для заплаток кастрюли отрезается дно. В нем изнутри делается плотная перфорация острым пробоем, для получения мелкой терки. При пробивании под кастрюлю подкладывается деревянная колодка или доска. Затем дно прикручивается к центру барабана на 3 уголка

Важно сохранить зазор между теркой и барабаном, чтобы натираемое пюре могло свободно выпадать

Далее изготавливается направляющее устройство. Оно представляет собой отрезок пластиковой трубы равной диаметру кастрюли. К ней прикрепляются заклепками угольники, которые цепляются за штатные проушины на передней части бака. Низ трубы на 5 мм не доходит до дна кастрюли.

Принцип работы соковыжималки следующий (наглядно смотрите в видеоролике ниже). Через направляющую трубу внутрь засыпаются фрукты (яблоки, груши). Вращающаяся терка натирает их в пюре, и оно за счет центробежной силы налипает на стенки барабана. Содержащийся в пюре сок стекает в бак, и по трубке перетекает в ведро. Во время работы соковыжималка периодически останавливается и из барабана убирается накопленный сухой жмых.

Чтобы в сок попадало меньше мягкости, можно перед работой прикладывать к стенкам барабана распаренную влажную простынку. Она прилипнет, и будет держаться. После выдавливания сока простыня убирается вместе со жмыхом, и стенки под ней будут чистыми.

Зернодробилка из стиральной машинки

Зернодробилка промышленного производства стоит недешево. Если домашний мастер владеет навыками слесарных, электротехнических и сварочных работ, а в кладовке стоит вышедшая из строя стиральная машина активаторного типа- то вполне возможно переделать ее в зернодробилку, или, как говорят, крупорушку.

Зернодробилка из стиральной машины

Необходимые материалы, инструменты и конструкция

Для изготовления зернодробилки потребуется

• стиральная машина Ока- 1 шт.;
• ножи для дробления зерна -3 шт.;
• решетка с ячейкой 2-3 мм;
• жесть и резина для прокладок;
• втулка;
• фланец.
• отрезок пластиковой трубы диаметром 100-150 мм

Из инструментов и оборудования пригодится:

• дрель или высокооборотный шуруповерт;
• набор ручного слесарного инструмента;
• угловая шлифмашина, или болгарка.

Изменения, внесенные в конструкцию машины, сводятся к замене активатора на плоские ножи с загнутыми концами. Зерно засыпается в бункер (2), которым служит бак стиральной машины. Вращаясь, ножи (4) дробят зерно и отбрасывают его на калибровочную решетку (7). Частицы зерна, меньшие, чем ячейка решетки, проходят через нее и попадают в воронку (8) и далее в накопительную емкость. Частицы, не прошедшие через решетку, потоком зерна возвращаются к ножам и дробятся повторно.

Устройство зернодробилки

В ходе подготовки потребуется снять пластмассовую накладку активатора. Ножи изготавливаются из стальной полосы толщиной 3-4 мм, их концы нужно загнуть в противоположные стороны так, чтобы они не касались стенок бака. Отверстие для крепления на валу следует просверлить точно посередине полосы, иначе она будет плохо сбалансирована и вызовет биения во время вращения. Фланец одной стороной стороны надевается на шкив, с другой стороны он имеет резьбовую шпильку для крепления ножей. Следует также приготовить резиновую прокладку и квадратную заплату из жести, предотвращающие попадание зерна в привод.

Сборка устройства

Зернодробилка — вид сверху

Сборка начинается с крепления ножей измельчителя на фланце. Далее втулку, пропустив через прокладки, крепят к шкиву. Заплату следует прикрепить к корпусу бака таким образом, чтобы ножи при вращении за нее не задевали.

Следующий этап — устройство воронки для сбора и отвода дробленого зерна. В не будут переоборудован слив, расположенный в самом низу бака. Последовательность операций следующая:

• Зубилом или болгаркой довести отверстие слива до диаметра в 120-150 мм.
• Вставить в отверстие отрезок трубы и закрепить его.
• Вывести трубу в сторону и направить в накопительную емкость.

Следующий этап — установка решетки-сепаратора. Для этого необходимо:

• Разметить линию установки на дне бака таким образом, чтобы она отстояла на 1-2 см от зоны вращения ножей.
• Вырезать решетку из сетки так, чтобы она разместилась перпендикулярно дну бака и плотно прилегала ка ко дну, так и к боковым стенкам.
• Закрепить решетку саморезами к поверхности бака. Для надежности можно использовать прижимные планки из тонких полосок, вырезанных из листа металла.
• Щели следует промазать составом типа «холодная сварка» или силиконовым герметиком.

Перед пробным запуском нужно надежно закрепить устройство, чтобы исключить его опрокидывание или падение. Пробный запуск осуществляется без зерна. В его ходе необходимо убедиться в том, что

• ножи не задевают за дно бака и уплотнительную прокладку;
• ножи хорошо закреплены на втулке, а втулка — на фланце;
• отсутствует биение ножей вследствие дисбаланса.

В случае обнаружения биения балансировка проводится путем уравновешивания ножа по линии отверстия. В опустившейся части высверливаются небольшие отверстия до тех пор, пока части не уравновесятся.

После успешного пробного пуска надо убедиться в том, что под выходным патрубком стоит накопительная емкость. Далее можно засыпать в бак приблизительно 5-7 литров зерна, закрыть бак крышкой и включить машину на максимальные обороты. Чтобы было меньше пыли, поверх крышки можно накинуть покрывало.

Новая жизнь стиральной машины в качестве зернодробилки началась. Приятного аппетита вашим питомцам.

Что собой представляет пресс для яблок

При большом урожае фруктов многие садоводы интересуются, как сделать соковыжималку для яблок в домашних условиях. Для переработки этих плодов удобнее всего применять пресс. Можно выбрать один из 3 видов таких устройства, они отличаются по способу применения:

1. Механический — это самая легкая в изготовлении конструкция, не требующая объемных ресурсов. Понадобятся рама и винтовой пресс, который закручивается руками. Вместо емкости изготавливают сетчатую стенку, внутрь кладут круг из дерева, продукты и еще один круг. Под механизм устанавливают подходящую тару, в которую и будет стекать свежий сок.
2. Гидравлический пресс — модель из домкрата, для использования которой не требуется прилагать больших усилий. Это более дорогой и сложный вариант конструкции, так как требуются навыки для установки непосредственно пресса и деньги для приобретения домкрата.
3. Комбинированная модель — изделие, при изготовлении которого сочетаются предыдущие способы. При использовании этого механизма продукты сначала обрабатывают винтовым прессом, заодно фиксируя положение давящей поверхности, а после этого применяют домкрат, чтобы дожать остаток сока.

Среди положительных свойств любой из перечисленных моделей самодельной соковыжималки:

• отсутствие шума;
• возможность заготавливать большие объемы сока на зиму;
• легкость в изготовлении;
• долговечность;
• низкая себестоимость.

В числе недостатков — большое количество затрачиваемых на изготовление усилий и времени. Кроме этого, самодельная конструкция не даст максимальной эффективности, если сравнивать ее с промышленными аналогами. Бытовой механизм занимает много места и требует постоянного обслуживания. После каждого использования его нужно тщательно вымывать и высушивать, а все металлические детали смазывать маслом, чтобы они не подвергались коррозии.

Гидравлический

Механический

Соковыжималка из стиральной машины

Далее приведена инструкция, как из стиральной машины сделать соковыжималку.

Для демонтажа машину надо положить на заднюю стенку и закрепить. На раме должны остаться:

• загрузочный люк;
• уплотнительная манжета;
• барабан;
• электродвигатель и привод.

Далее необходимо выполнить следующие операции:

снять со шкивов ремень, вращающий барабан;

Снятие шкива

• снять амортизирующие пружины и другие части, мешающие снятию бака;
• снять уплотнительную манжету;

Снятие манжеты

снять барабан и бак;

Снятие барабана и бака

очистить их от загрязнений, промыть уксусом.

Из бака также следует снять нагревательные элементы, датчики и прочее оборудование и заглушить оставшиеся проемы резиновыми заглушками.

Теперь настает этап доработки деталей и узлов:

• Собрать бак и закрепить его на прежнем месте.
• Поставить уплотнительную манжету.
• Заварить отверстия в барабане.
• Снять ребра внутри барабана. Крепления снимать не нужно.
• Просверлить в нем 100-200 отверстий диаметром 1 – 1,5 мм.
• Внутри барабана закрепить саморезами полоски сетки между местами крепления ребер.
• Закрепить амортизирующие пружины.
• Подключить электродвигатель к сети через выключатель. Мощность двигателя должна быть не менее 1- 1,5 киловатт.
• Окончательно закрепить устройство на горизонтальном основании люком вверх.

Пробный запуск следует проводить без загрузки. Барабан при вращении не должен задевать стенки бака. Если все в порядке — к сливному патрубку нужно подставить емкость для сока.

Плоды, помещенные в барабан, будут разбиваться в кашицу, ударяясь о сетки, крепления ребер и друг об друга. Центробежная сила выдавит сок через отверстия в бак, откуда он стечет в накопительную емкость.

Принцип работы устройств для отжима сока

Для создания хорошей соковыжималки важно понимать принцип ее работы. Получение фруктового, овощного или ягодного сока может происходить одновременно или последовательно

Шнековые модели извлекают его сразу в момент переработки, но их сборка потребует времени и средств. Центробежные аппараты сначала измельчают сырье в центрифуге, а уже после пропускают через пресс.

По принципу действия конструкции соковыжималки подразделяются на следующие виды:

• гидравлические;
• механические;
• пневматические;
• электрогидравлические.

Самое простое строение имеет устройство механического типа. Именно его чаще всего самостоятельно создают в домашних условиях. Принцип работы такой соковыжималки заключается в оказании давления на сырье поршнем, который начинает работать под влиянием простого винтового механизма. Сначала ягоды и фрукты отправляют в перфорированную емкость. Далее, под сильным давлением из продуктов выжимается сок, который капает в поддон через специальные отверстия в стенках корзины.
