Монтаж металлических водостоков для крыши своими руками — поясняем по порядку

Как закрепить вертикальные элементы водостока

Крепление сливных труб лучше всего предусмотреть ещё на стадии кладки стен. Но и после завершения работ никто не запрещает установить крепёж.

Выполняя монтаж, соблюдайте следующие правила:

1. Начинайте установку элементов слива снизу.
2. Просверлите отверстия в стенах под установку хомутов.
3. На самом нижнем хомуте установите колено, имеющее срезанный край, а если слив выполняется в ливнёвку, то используйте обычный элемент водостока.
4. Крепление последующих элементов выполняйте на отдельный хомут с шагом не более 1,8 м. В случае если длина элемента превышает 2 м, то необходимо установить ещё один хомут.

Соблюдая правила монтажа, вы сможете обеспечить прочность и герметичность конструкции. При этом водосток получится надёжным и прослужит долгое время. Успехов вам в строительной деятельности.

Виды водостоков

Водосточные системы классифицируются по материалу, из которого они изготовлены. Металлические системы могут сильно отличаться по функциям, составу и сроку службы.

Пластиковые

Полимерные водостоки устойчивы к большинству атмосферных осадков и способны прослужить не меньше металла.

К положительным характеристикам полимеров относят:

• легкость – пластик не нагружает стены и фундамент;
• невысокая стоимость – в 1,5-2 раза ниже, чем у металлических конструкций;
• неподверженность коррозии даже без дополнительной обработки;
• защита от шума – пластик не усиливает стук дождя и ток воды;
• долгий срок службы – почти все производители дают на продукцию до 25 лет гарантии;
• простой монтаж – можно установить пластиковую систему своими силами.

Полимерные водосточные системы чаще всего выпускаются в готовых цветных исполнениях. Это повышает их устойчивость к механическим повреждениям цвета.

Качества пластиковых водостоков

Вес

5

Стойкость к коррозии

5

Внешний вид

4

Прочность

3

Шумность

4

Цена

5

Итого
4.3

Металлические

Классика для обустройства водосточной системы – металл. Рынок предлагает множество изделий с прочным полимерным окрашиванием.

Для производства используют оцинкованную сталь, алюминий. Самые дорогие варианты – титан-цинк и медь. Сталь наиболее доступный вариант.

Для монтажа таких систем используются кронштейны и проволока – на нее элементы подвешивают к крыше.

К достоинствам металла можно отнести:

• Абсолютная устойчивость к температурам. Металл без сжатия и расширения переносит воздействие от -70 до +120 градусов.
• Прочность. Металл не боится весовых нагрузок, случайных ударов, града. Не деформируется при сходе снега и льда.
• Срок службы. Медные и титан-цинковые стоки способны служить более 120 лет.
• Простой монтаж. Установить металлическую систему не так сложно, как может показаться на первый взгляд. При этом никаких компенсаторов и уплотнителей не нужно.

Качества металлических водостоков

Вес

3

Стойкость к коррозии

4.5

Внешний вид

5

Прочность

5

Шумность

3

Цена

3

Итого
3.9

Критерии выбора

Следует выбирать водостоки, которые прослужат примерно столько же, сколько кровельное покрытие

При выборе типа сливной системы в большинстве случаев ориентируются на личные предпочтения. Есть некоторые критерии, которые помогут определиться:

в северных районах с большим количеством снега лучше устанавливать металл;

на одноэтажных постройках хорошо использовать полимеры;
если здание старое и ветхое, пластик также поддерживает его состояние;
важно учитывать и стоимость изделий – большой дом оснастить металлическими стоками весьма затратно;

в прибрежных районах лучше использовать полимер, так как он устойчивее к коррозии;

при резких перепадах температур металл будет предпочтительнее;
при использовании металлочерепицы аналогичные стоки будут лучше сочетаться с крышей;
при применении мягкой кровли пластик станет лучшим решением.

Также нужно учитывать стилистику постройки. К дорогостоящей черепице не всегда подходят простые оцинкованные стоки.

Виды водосточных систем

Системы водостоков изготавливаются из разных материалов, способных выдержать постоянный контакт с дождевой, талой водой, не портиться при морозах и под палящим солнцем, а также быть «равнодушными» к снежным залежам. К распространенным материалам относится:

• Оцинкованная сталь;
• Металл с полимерным покрытием;
• Прочный пластик.

Оцинкованный водосток	Водосток из металла с покрытием	Пластиковый водосток

Если вас интересует, как сделать водосток своими руками, видео же вы ищите для его сооружения, необходимо знать, что водосточные системы различаются по типу конструкции. Для частных домов чаще строится наружная конструкция, которая предполагает установку из желобов, труб для наружного отвода воды. Если же здание с плоской крышей, то чаще устанавливается внутренний водосток. В данном случае он монтируется не снаружи, а внутри здания.

Самодельный водосток

Сделать временный водосток можно своими руками

Однако важно учитывать, что прослужит он недолго

К популярным материалам относят:

• канализационные трубы;
• пластиковые бутылки;
• деревянные доски;
• ПВХ-трубы;
• оцинкованную сталь.

Жестяной слив можно изготовить только при использовании специального гибочного станка. Для этого листовую сталь раскраивают и отгибают. Края слегка загибают. Из ПВХ собрать трубы проще – стыки соединяют, как в канализации. Деревянный слив делают из досок, закрепленных под углом с нахлестом друг к другу.

Но самый простой способ создания сливной системы – применение пластиковых бутылок:

• используют тару одинакового размера, например, прямые 2-литровые бутылки;
• устанавливают их с помощью металлических мебельных скоб, проволоки и кронштейнов;
• перед монтажом удаляют горлышко и дно, а затем пилят на 2 части;
• соединяют медленным степлером внахлест на 10-15 см;
• для трубы используют цельные бутылки без дна и горла;
• к стене крепят с помощью проволоки, просверлив небольшие отверстия в бутылках с помощью тонкого сверла.

Металлические водостоки ‒ Формы конструкций

Самый простой и доступный каждому обывателю ‒ это сделать водосточный желоб своими руками, из окрашенных или оцинкованных металлических листов. Такой вид металла, сравнительно гибкий, легко поддающийся к различным изгибам. Поэтому, можно спокойно придать ему как прямоугольную, так и полукруглую форму.

Заготовки для водосточных труб

Сделать полукруглую форму конструкции, можно, используя инструмент для вальцевания, разрезав кусок оцинкованной трубы. Сперва, следует раскроить металлический лист, нужного размера. Чтобы придать должную жесткость и прочность изделию, края желоба, нужно загнуть и соединить планками.

Подобным образом, можно так-же, сделать трубы круглой формы конструкции. В начале, следует загнуть лист по краям ‒ сделать фальцы. После, надежно соединить, а затем загнуть киянкой. Трубу прямоугольной формы, не сложно сделать, с применением гибочного станка или простого рельса. Красиво и эстетично выглядят элементы водосточной системы, сделанные профессионалами. Приобрести и качественно смонтировать, такие элементы водовода, не сложно и доступно каждому.

Сделанные желоба для водоотвода, с незначительным уклоном, монтируются по периметру крыши и жестко фиксируют. Для качественной фиксации стыка, промеж желобами водовода, как правило, применяют соединители, вырезанные из стального листа.

Виды водостоков

По локализации системы водостоков, в основном разделяют, на внешние и внутренние. Внутренний водоотвод для крыши, рассчитывается еще на стадии планирования дома. Он монтируется своими руками, как правило, во время строительства здания. Такая водоотводная система, часто применяется в местах, с суровыми климатическими условиями и на плоских крышах. При самостоятельном монтаже водовода, проще и удобней, делать и крепить его, снаружи.

Сточные воды с крыши дома, должны попадать в дренажную систему или ливневую канализацию. Допускать, слив воды под дом, нельзя. В противном случае, быстрого разрушения фундамента здания, не избежать. Разумно и практично, собирать внешние воды, в большие емкостя, а после, поливать растительность (огород, траву и деревья), вокруг капитального строения.

Полезные советы

Маленькие хитрости позволят организовать отвод дождевой воды и талого снега эффективнее.

1. Расположение вертикального стояка в строениях с длиной стены более 15 м целесообразнее в центре. Это позволит делать уклон от угла дома к середине.
2. Специальная краска с защитными свойствами в баллонах позволит продлить срок службы металла в местах повреждения и сколов защитного покрытия.
3. Использование сеток, устанавливаемых по периметру лотков или в воронку, предотвратит забивание водостока.
4. Необходимо организовать отход воды от дома с помощью ливневой системы или емкости для сбора воды.
5. Для районов с агрессивными климатическими условиями актуально применения устройств антиобледенения.

Такие тонкости предотвратят необходимость замены водостока раньше заявленных производителями сроков.

Монтажные работы по устройству водослива

Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

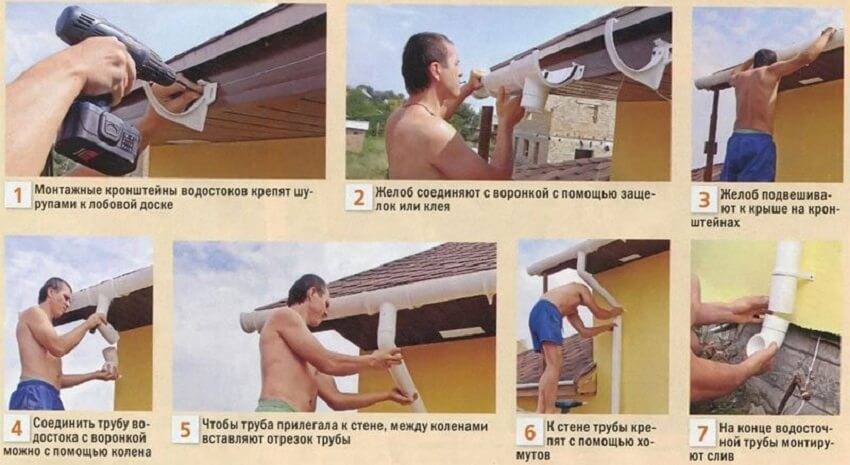

Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.

Важно: крюки должны быть расположены таким образом, чтобы вынос ската крыши занимать примерно треть желоба. Теперь устанавливают воронку

Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок

Теперь устанавливают воронку. Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок.

Важно: резать металлические элементы водослива угловой шлифмашиной запрещено. При сильном нагреве полимерное покрытие системы повреждается

А это может привести к коррозии всей коммуникации. Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу.

Всю ворончатую конструкцию вместе с желобами вгоняют в кронштейны при несильном нажатии на них. Желоба должны войти в округлость гиба кронштейна. Крепление желоба водостока между собой проводят с помощью специальных замков. При этом между элементами воотвода оставляют зазор около 2-3 мм, чтобы проложить резиновую прокладку, смазанную герметиком. Замки защелкивают, а остатки герметика удаляют. По установленномуливнеотводу вода будет отправляться под углом к приемной воронке и дальше вниз по трубе.

Важно: все вспомогательные элементы (углы, заглушки, воронки) монтируются до установки основной линии желобов. Важно: расстояние между хомутами системы не должно быть больше 2 метров

При этом сама труба должна отступать от стен дома на 40 см. Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено

Важно: расстояние между хомутами системы не должно быть больше 2 метров. При этом сама труба должна отступать от стен дома на 40 см

Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено.

К собранной вертикальной трубе крепят сливное колено при помощи специальных клепок. Сливное колено должно возвышаться над грунтом примерно на 30 см. Это будет правильно собранная водосточная система.

Важно: монтаж водослива для крыши дома необходимо проводить при температуре не ниже +5 градусов. Для титан-цинковых систем температура должна быть вообще +7-+10 градусов

В противном случае материал коммуникации может стать хрупким и ломким от холода.

Видео: как монтируется система водоотведения с крыши

Использование пластиковых бутылок для монтажа водостока

Материалы и принадлежности

Для изготовления пластиковой системы оттока воды вам понадобится минимум материалов и инструментов:

• Тщательно подобранные пластиковые бутылки в нужном количестве, и даже чуть больше;
• Мебельный или большой канцелярский степлер для соединения частей между собой с достаточным количеством скоб;
• Ножницы и острый нож для отделения от бутылки нужных частей;
• Нетолстая проволока для присоединения конструкции к крыше;
• Шило или выжигатель для проделывания отверстий в пластиковых деталях;
• Дрель (может понадобиться для сверления отверстий в материале крыши).

Как видите, инструменты незамысловатые и найдутся дома почти у каждого. Можно конечно, использовать еще и герметик для большей надежности при скреплении деталей водостока, но, как показывает практика, это не обязательно, так как срок службы этим не продлишь, а вкладывать средства во временные удобства не рационально.

Монтаж водостока из пластиковых бутылок: пошаговая схема

Итак, начинаем собирать наш водосток:

• Замеры были сняты нами в самом начале, теперь необходимо нарисовать примерную схему водостока, определить угол наклона желоба;
• Когда чертеж готов, начинаем подготавливать материал к монтажу: бутылки отмываем в теплой (не горячей!) воде, тщательно соскабливаем все этикетки и остатки клея для того, чтобы наша конструкция смотрелась быстрого удаления наклеек рекомендуется заранее замочить бутылки в теплой воде с небольшим количеством мыла, тогда процесс очистки пройдет быстрее;
• У бутылок отрезаем горловину и дно, оставляя ровную среднюю часть, похожую на цилиндр;
• Далее разрезаем цилиндр точно пополам, в итоге должны получиться как бы два «корытца». Это готовые части, которые служат элементами водосточной системы;
• Полученные детали соединяют между собой внахлест степлером. Можно соорудить крепление проволокой, а отверстия залепить пластилином или замазать другой вязкой массой;
• После того, как нужная длина желоба готова, можно присоединять его к крыше. Для этого в ее поверхности с помощью дрели делаем отверстия на одинаковом расстоянии. Далее нужно сделать отверстия и в желобе, подсчитав, чтобы они совпадали с дырочками, просверленными в крыше. Держателем является проволока, ей все и скрепляем.
• Теперь пришло время водоотвода. Отрезаем горлышко бутылки, а в боковой части вырезаем такое отверстие, чтобы в него могло войти окончание конструкции, лежащей на образом, у нас получается угол наклона водоотвода, о котором мы упоминали в самом начале и рисовали на чертеже;
• Далее отрезаем у нужного количества бутылок и горловину и дно, и вставляем получившиеся цилиндры один в другой. Стоит отметить, что фиксируются они вполне надежно, но мы все же пройдем по нахлестам степлером.

Итак, установка готов.

Преимущества системы пластиковых водостоков

Достоинствами изготовленной нами системы считаются:

• Низкая стоимость. Это одно из очевидных преимуществ, ведь материалы, требующиеся для водостока не нужно покупать в магазине, на разве что степлер, да и тот уже давно есть в арсенале любого хозяйственника;
• Несмотря на ненадежный внешний вид, водосток вполне может прослужить вам целый год, испытав все природные катаклизмы, такие как перепады температур, например;
• Кроме того, лед в пластиковых водостоках начинает таять при малейшей оттепели, что не свойственно для металлических сточных систем;
• Легкость, почти невесомость водостока, тоже стоит отнести к достоинствам, потому что рухнувшая на голову металлическая труба нанесет значительный ущерб вашему здоровью, чего не произойдет в случае с пластиковой конструкцией;
• В летний период есть возможность вывести трубу водостока в какую-либо емкость для сбора дождевой воды, которой так полезно поливать растения и культуры в саду и огороде. И полезно, и экономно!
• Водосток из пластиковых бутылок легко можно сделать целой архитектурной композицией, которая отлично впишется в дизайн приусадебного участка.

Недостатки пластиковых изделий

Водосток из пластиковых бутылок, разумеется, не идеален:

• Внешний вид такого изделия не подойдет к капитальному сооружению: дому, особняку или дачному коттеджу;
• Еще один существенный недостаток – недолговечность, так как срок эксплуатации составляет не больше одного года;
• Легкость конструкции, которую мы отнесли к достоинствам, также является и недостатком, поскольку при урагане или просто cильном ветре водосток может оторвать от крыши и унести в неизвестном направлении, что все же труднее сделать с его металлическим собратом.

Металлическая водосточная система

Металлическая водосточная система

Преимущества металлических водостоков:

прочность;

надежность;

выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

не поддерживают горение;

рабочий температурный режим -60°С +130°С;

стабильность размеров.

Недостатки водостоков из металла:

высокая стоимость;

значительный вес всей системы;

сложность монтажа;

малый выбор цветов;

появление ржавчины при повреждении защитного слоя (исключение — водосточная система из меди);

незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Металлическая водосточная система — элементы и комплектующиеЖестяная водосточная система — обозначение конструктивных элементов

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

Варианты системы водостока

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

Организованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

• на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
• стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
• чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
• расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

При правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

• неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
• ежегодное количество осадков в регионе не должно превышать 300 мм/год;
• на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
• величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Конструкция водостоков – создавайте любые по конфигурации системы для крыши!

Конструктивно водостоки из оцинковки состоят из ряда отдельных модулей, соединяемых в определенном порядке между собой. Основные элементы данных систем указаны далее:

• желоб, который собирает воду, попадающую на крыши;
• воронка для стока;
• трубы, по которым производится отвод талых и дождевых вод.

Элементы оцинкованной водосточной системы

Монтируются металлические системы из оцинковки при помощи дополнительных элементов:

• заглушек;
• изогнутых под разными углами коленьев;
• крепежных компонентов – крюков, кронштейнов и хомутов.

Использование этих деталей дает возможность обустроить ВО любой сложной формы. Они позволяют фиксировать металлические водостоки на всех поверхностях, начиная от деревянной и заканчивая железобетонной.

Фиксирование металлического водостока на деревянной поверхности

Изготовление водостоков из оцинковки по модульному принципу обеспечивает простоту их монтажа. Вы без труда направите ВО в канализацию, сможете обойти фигурные фасадные элементы, не задевая их, нарастите трубы до необходимой длины. Все эти работы значительно упрощаются еще и потому, что все элементы имеют легкий вес.

В целом дополнительные комплектующие для ВО выполняют сразу три важные функции. Во-первых, они обеспечивают качественное крепление труб, во-вторых, отводят талую и дождевую воду в требуемом направлении, в-третьих, гарантируют заданную герметичность всей системы.

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Проект и расчет водостоков

При прокладке любых инженерных коммуникаций составляют проект и выполняют расчет элементов системы. Основная цель — подобрать конструкцию с сечением труб такой пропускной способности, чтобы при сильных ливнях или таянии снега водостоки не переполнялись, а вода не переливалась через край желобов.

Требуется найти общее количество осадков, приходящихся на площадь водоотведения, по формуле:

Q=Sхq/10000, где Q — искомая величина, л/с;

S — площадь ската, м², q —интенсивность осадков в регионе, л/с на 1 Га (табличное значение).

Следующий шаг — подбор конкретной системы по расчетному значению Q. Производители водостоков предоставляют информацию в виде таблиц, где указана пропускная способность qn рекомендуемых типов конструкций.

Первый этап проектирования — определение положения стояков

Теперь можно найти количество стояков по формуле:

N= Q/ qn и приступить к проектированию. Его выполняют по алгоритму:

1. Определение числа желобов. Металлические изделия выпускают длиной 2 м, пластиковые — 3 или 4 м. Исходя из данных производителя нужно подобрать количество элементов так, чтобы при монтаже осталось как можно меньше отходов.
2. Для соединения желобов понадобятся муфты. Их нужно на одну меньше, чем стыкуемых лотков.
3. Число кронштейнов находят по формуле: (длина карниза — 0,3 м)/0,6 м +1. В данном случае 0,6 м — шаг установки крепежа, 0,3 — отступ от края карниза с двух сторон.
4. Количество заглушек равно числу открытых торцов.
5. При монтаже водостока с поворотами понадобятся угловые профили. Их количество зависит от конфигурации кровли.
6. Число воронок соответствует количеству водосточных стояков.
7. Длина вертикальной трубы равна высоте стены без учета колен, которые устанавливают под карнизом и рядом с землей.

После расчета составляющих нужно выбрать правильный крепеж для желобов и водосточных труб, конструкции которых зависят от варианта монтажа. Длинные держатели закрепляют до укладки обрешетки, короткие — по готовой кровле. В том и другом случае можно применять универсальные сборно-разборные крючки.

Кронштейны для крепления желобов

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

1. строительные леса или лестница для проведения работ у края крыши;
2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.

Материалы для водовода

Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.

Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.

При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно. Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях

Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.

Изделия из металла намного прочнее

Металлические водостоки бывают нескольких видов:

• оцинкованные;
• с покрытием из полимеров;
• медные.

Различия между ними в основном состоят в сроке эксплуатации и цене изделия.

Среди преимуществ металлических водостоков стоит выделить следующие:

• надежность;
• устойчивость к температурным колебаниям (от -60 до +130°C);
• прочность;
• устойчивость к воздействию окружающей среды;
• способность выдерживать снеговые нагрузки.

Среди недостатков можно отметить:

Стоимость медной конструкции достаточно высока

• более высокую стоимость, чем у пластиковых;
• склонность к коррозии при появлении царапин;
• сложная установка и крепление;
• большой вес конструкции;
• крепление только на крышах, имеющих угол в 90 градусов.

Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.

Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.

Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Правила установки водостоков

Представленные ниже, правила установки водостоков, являются общими для всех видов, кровельных отводных сооружений. Строгое соблюдение, строительных норм и правил, гарантирует эффективность и долговечность, водосточной конструкции, крыши здания.

Этапы монтажа водосточной трубы

Правильность установки проверить очень просто:

1. Герметичность соединений, как правило, проверяется методом, затыкания сливных отверстий и наливом воды. Такое действие, поможет определить места протечки. Далее, открывают сток и проверяют, скорость слива жидкости.
2. Должный уклон желобной конструкции, проверяют уровнем, теодолитом или нивелиром.
3. Отсутствие переливов и способность труб пропускать воду, как правило, проверяют, путем налива воды, из водопроводного шланга, на скат крыши.
4. Оптимальную локализацию желоба, по краю кровли здания, проверяют, прикладыванием обыкновенной, ровной рейки. Деревянная палка, должна проходить под ним.

Защитная сетка

Как видно из выше изложенного, при строгом соблюдение монтажных правил, вполне можно установить водосток своими руками, значительно сэкономив средства. Не стоит, так-же, забывать периодически чистить, установленный водосток, от листьев и прочего мусора

Особенно важно это делать, перед началом зимнего периода, т.к. основное накопление мусора, в желобах водосточной конструкции, происходит, как правило, в осенне-летний период

Правильно и своевременно, произведенная установка водовода, ни только защитит постройку от атмосферных осадков, но и придаст любому зданию, своеобразный, завершенный вид. Стоит также отметить, что немало видов водостоков, смотрятся довольно декоративно и могут, в полной мере, считаться прекрасным украшением, любого капитального строения.

Водосточная система крыши, является хорошей защитой основания здания. Она оберегает основу дома, от разрушительного воздействия природной стихии. Но все-же, надо четко понимать, что полная защита, возможна только, при правильном взаимодействие, всех составляющих: крыши здания, водоотводного желоба, труб и слива. Не будет лишним так-же знать, что чем дальше будет выведена труба водостока от здания, тем меньше жидкости попадет в почву, возле дома. А значит, вероятность быстрого разрушения, капитального строения, значительно уменьшается.
