Что такое контур заземления: определение и устройство

Контур заземления – это электротехническое устройство с низким электрическим сопротивлением, позволяющее быстро отвести электрический ток в землю. Он представляет из себя две части, соединённые между собой – наружная и внутренняя система. Соединение этих частей осуществляется в электрощитке, расположенном на входе в дом.

Наружная система представляет из себя устройство которое позволяет перейти электрическому току в землю с последующим распределением его по площади. Она состоит, как правило из нескольких электродов забитых (закопанных) в землю и соединённых при помощи сварки пластинами определённого сечения. От них приваренная шина отходит в щит, где соединяется с внутренней частью.

Монтаж заземления в частном доме

Что такое внутренняя подсистема? Это разводка проводки заземления по всем комнатам и помещениям дома к розеткам и к мощным электроустановкам. Формируется общая шина, которая в электрощитке соединяется с внешним контуром.

Защитные свойства заземления очень просты. При нарушении изоляции проводов, ток из электросети по проводам внутренней системы попадает на внешний контур заземления. По электродам этого контура он стекает в землю. Из электротехники известно, что земля имеет большую электрическую ёмкость, что даёт уверенность в поглощении таких утечек электричества.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

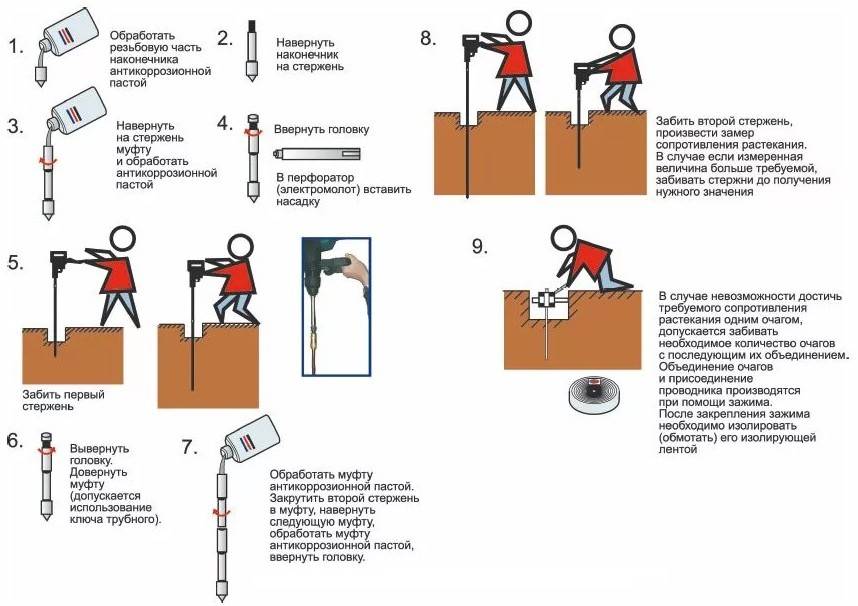

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

Кроме того, оно:

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

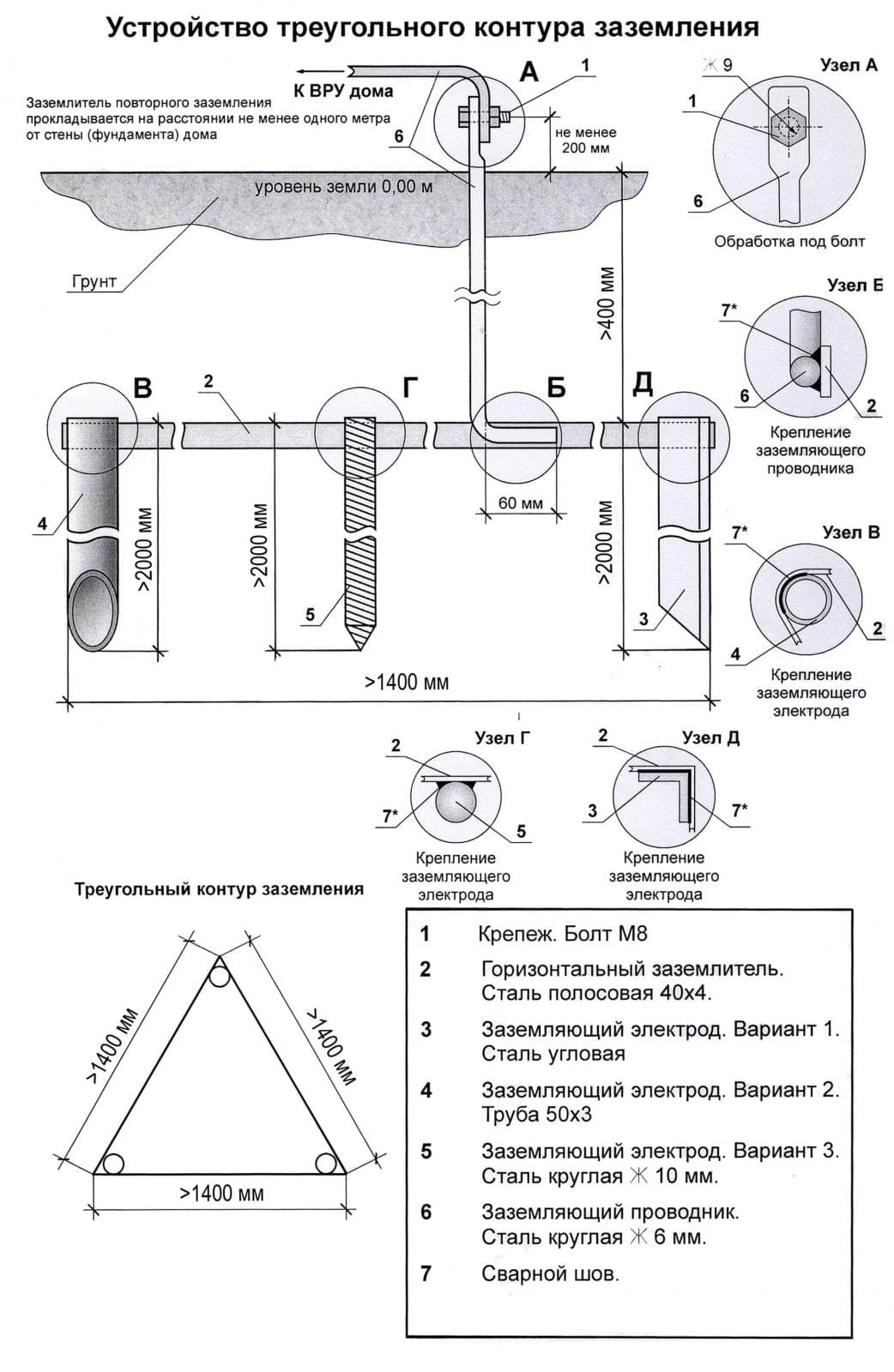

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

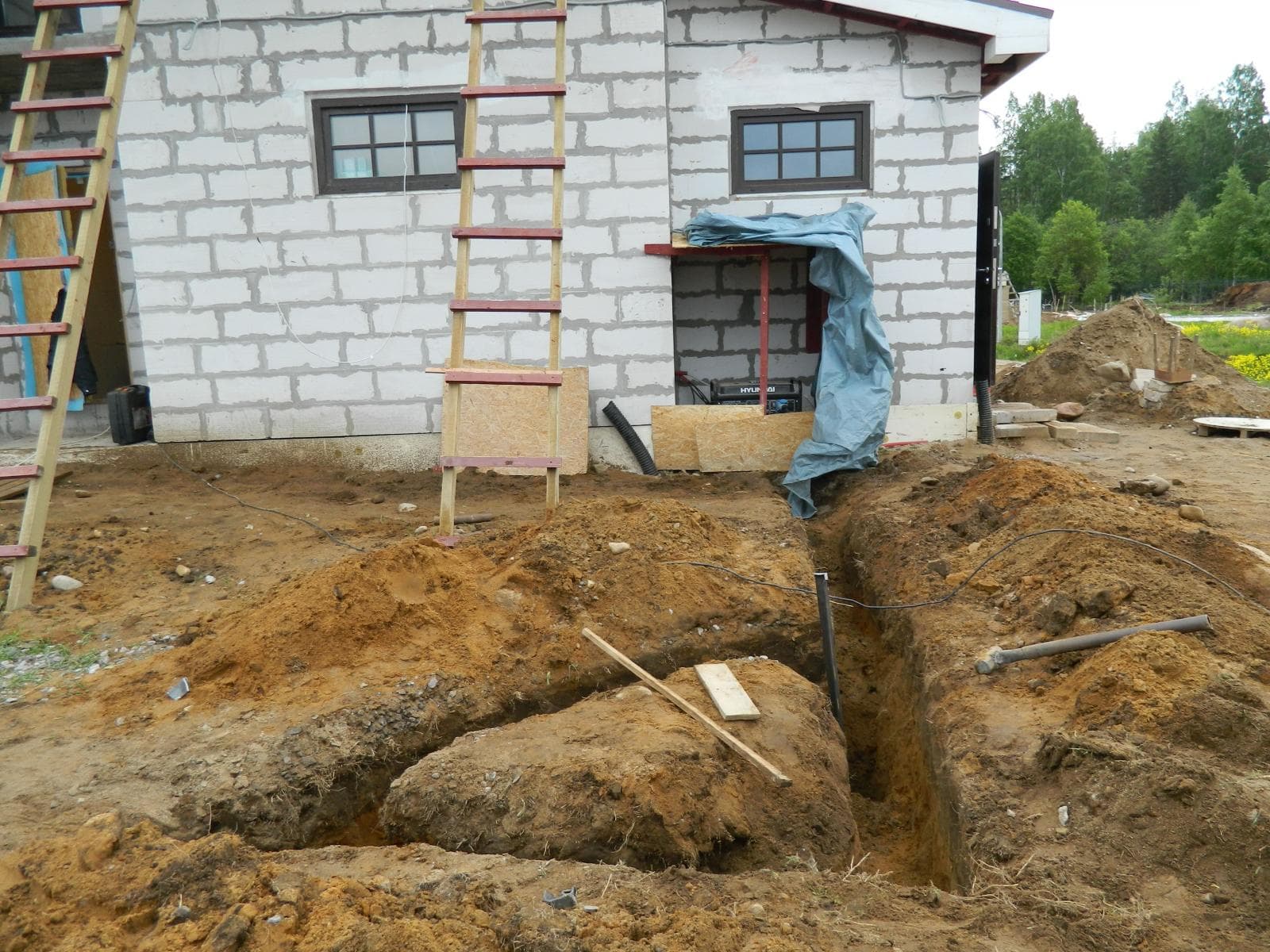

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

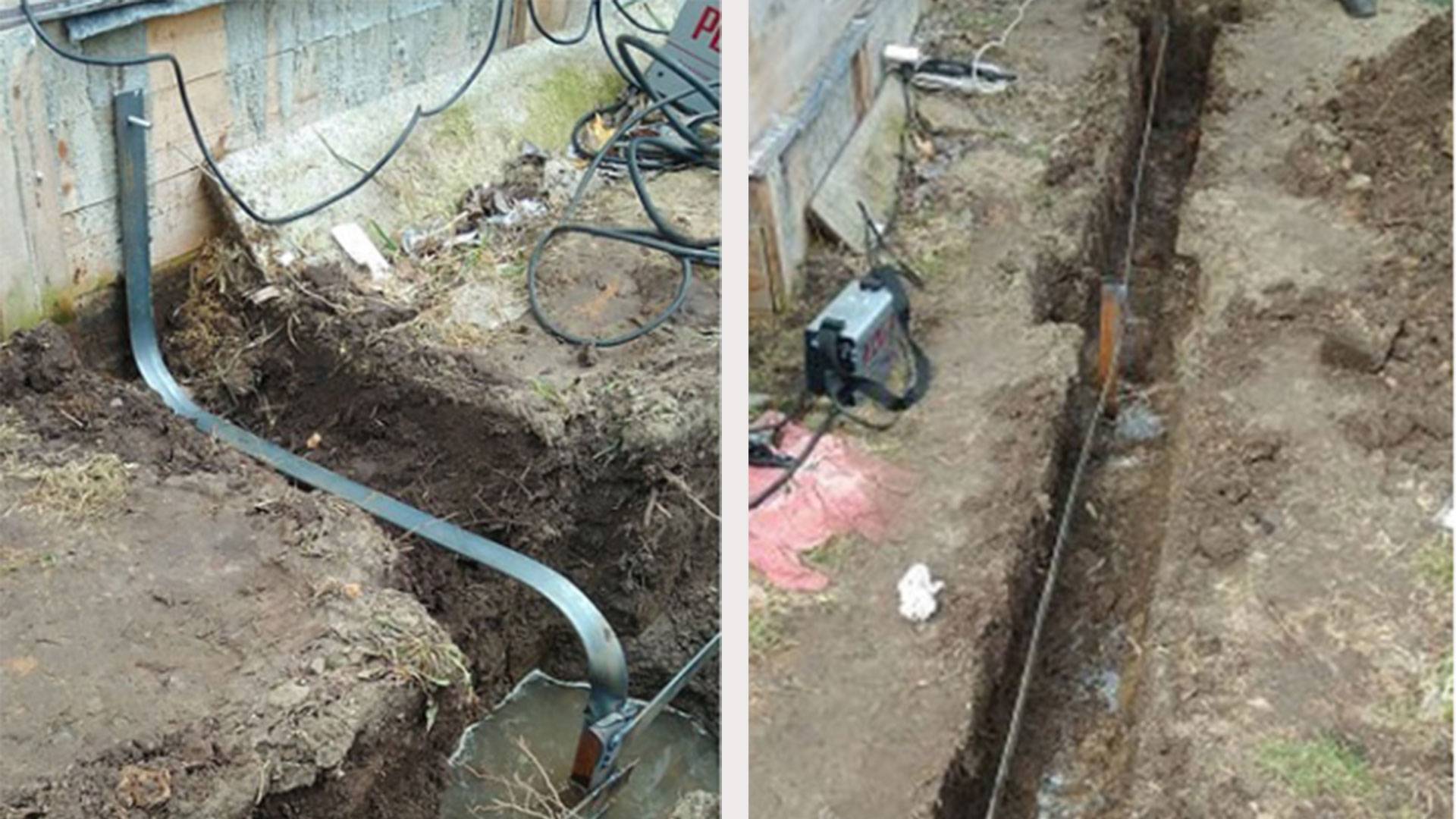

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Как выглядит и из чего состоит контур заземления

Почти всем известна информация, что контур заземления в частном доме своими руками делают в виде треугольника, хотя это не всегда так. Давайте разберемся по порядку. Во дворе частного дома необходимо сделать разметку в виде треугольника или прямоугольника (для надежности). Далее по этой разметке копается траншея. Ее глубина должна быть не менее 50 сантиметров. По концам забиваются заземлители (вертикальные электроды) и соединяются между собой стальной полосой при помощи сварки. Расстояние между вертикальными электродами должно быть не меньше, чем сам вертикальный заземлитель, а его длина не менее 1.5 метра. Материал, из которого он выполнен, должен соответствовать ПУЭ табл. 1.7.4. Это есть контур.

Дальше выводится горизонтальный заземлитель и соединяется (сварка или болтовое соединение) с вводным распределительным щитом. В основном его ведут по периметру дома, дачи или гаража. Его нельзя скрывать под штукатуркой или другим способом.

Таблица 1.7.4.



Как видно ничего сложного в устройстве контура заземления частного дома нет, но по окончанию монтажа Вы должны проверить качество работ. Для этого нужно вызвать электроизмерительную лабораторию — они проверят сопротивление заземляющего устройства.

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

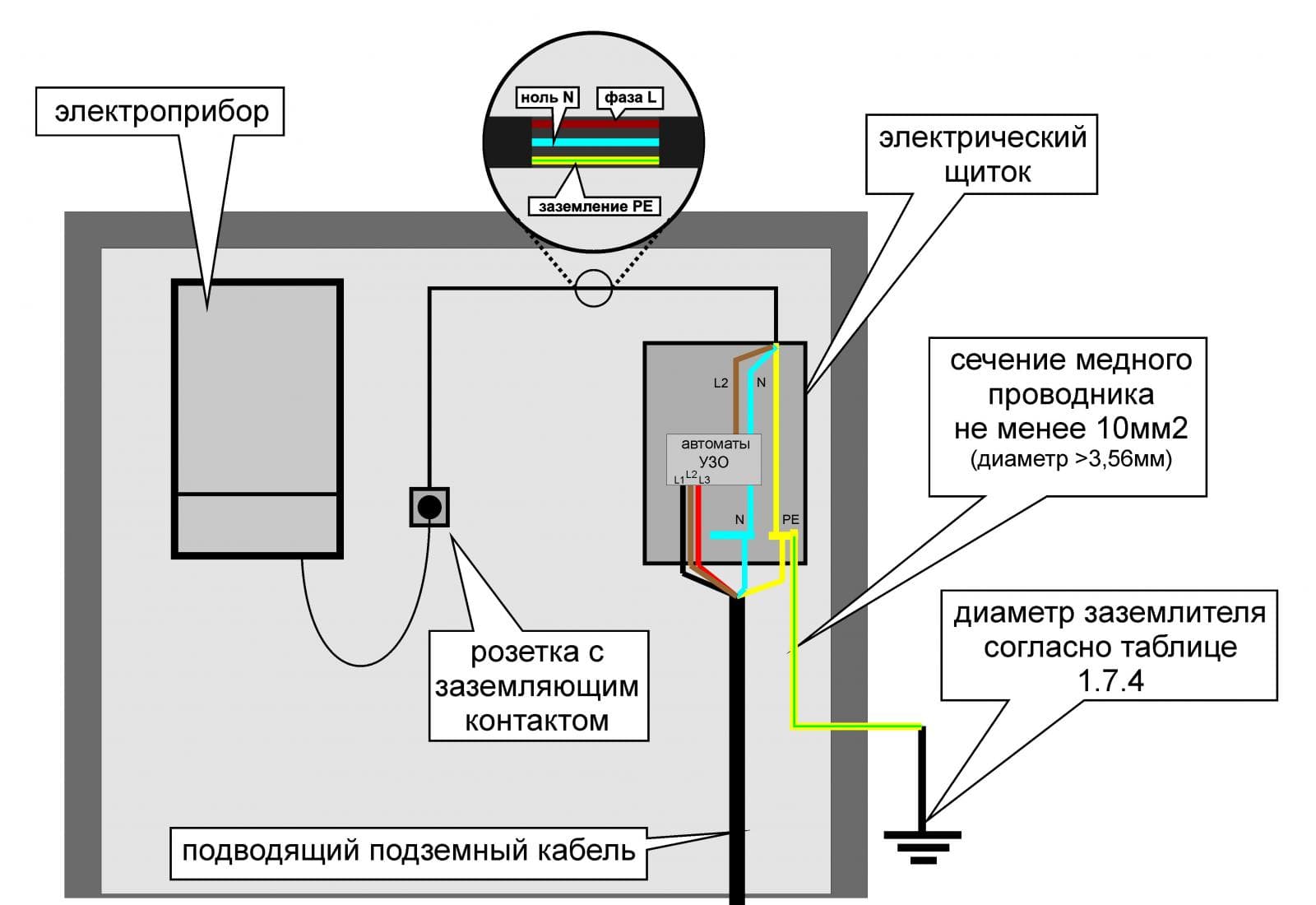

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Ошибки и стоимость

1. Самой распространенной ошибкой является малое расстояние между электродами. Ни в коем случае нельзя допускать, чтобы оно было меньше 1,5 метра. Это связано с тем, что сила тока уменьшается по мере удаления от электрода, если в почве нет заряда. Если же поля от 2 электродов пересекутся, то процесс рассеивания значительно ухудшится и время, через которое УЗО обесточит сеть, увеличится.
2. Второй по распространенности ошибкой является экономия на электродах. Их делают 3 или 6, независимо от типа почвы и уровня залегания вод. Где-то этого хватает, а где-то может и не хватить. Как и в прошлом случае, падает скорость рассеивания заряда и увеличение срабатывания автоматики.
3. Третья по популярности, но не по значимости ошибка состоит в том, что не ставят УЗО. Надеясь, что заземление спасает, защитную автоматику не монтируют. Такой подход может привести к гигантским утечкам тока, нагреву проводов и как следствие, пожару. Только в комплексе они могут обеспечить полноценную защиту, и недопустим монтаж одного без другого.

Основные расходы при монтаже заземления своими руками, это металл. Закупка арматуры и металлических полос, в зависимости от размера контура и региона, обходится от 3 до 10 тысяч руб. Отдельно покупается лист из нержавеющей стали, нарезается на короткие полосы и сваривается в одну. Его цена колеблется от 2, до 4 тысяч руб., в зависимости от толщины.

Соответственно, минимальные расходы на создание контура заземления около пяти тысяч, максимальные могут составить десять и даже больше.

Несмотря на кажущуюся сложность, процесс изготовления заземления прост. Разобрав все этапы подробно, и рассмотрев все основные моменты, можно убедиться, что сделать его может любой. Достаточно умелый хозяин справится без привлечения посторонних лиц и наемных рабочих.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

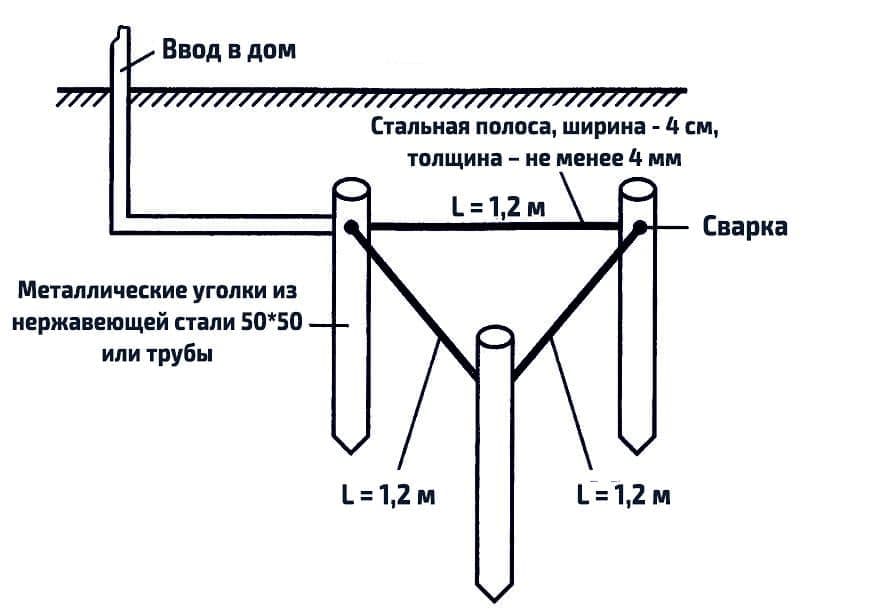

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

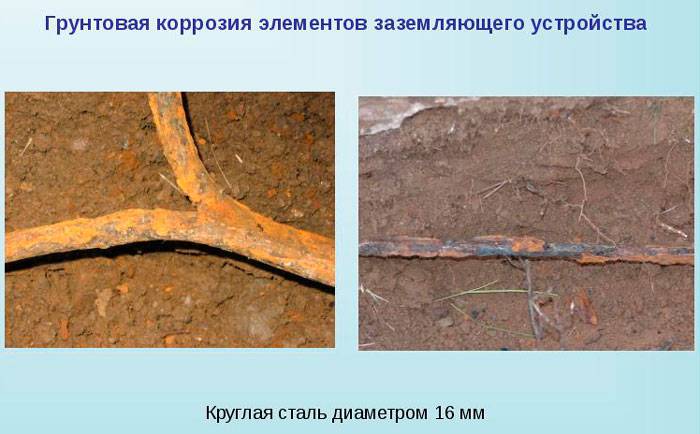

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина стенки, мм
Черная сталь	Круглый:
— для вертикальных заземлителей	16	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Оцинкованная сталь	Круглый:
— для вертикальных заземлителей	12	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Многопроволочный канат	1,8 (для каждой проволоки)	35	—

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

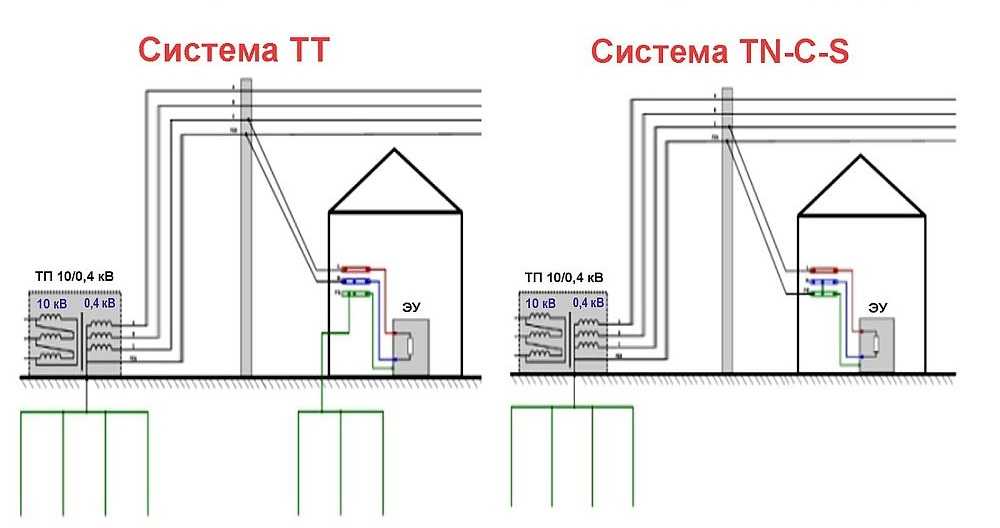

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Как произвести заземление газового котла в частном доме: подробная инструкция

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент скачка напряжения (пробоя) электрической сети. Но желательно не далее 3-4 метров от фундамента дома, идеально, если на том месте будет скульптура или камни.

Проектирование и необходимые инструменты

Пример подробного схематического описания устройства конструкции.

Все работы, как правило, проводятся после установки котла. Для начала необходимо разметить на земле макет конструкции, т.е. линии, где будут пролегать проводники. Перенесите схему ниже на землю.

При отсутствии подходящего места, контур не обязательно делать в виде равностороннего треугольника, можно организовать его в виде прямой линии или других геометрических фигур, главное – чтобы вертикальных и горизонтальных заземляющих электродов было достаточно для достижения нормы сопротивления. Идущая к фундаменту подводящая полоса также не обязательно должна быть прямой.

Из инструментов вам понадобится:

• сварочный аппарат – обязательно;
• болгарка – для резки материала и заострения вертикальных электродов;
• перфоратор – для введения защиты через стену, внутрь дома;
• штыковая лопата;
• кувалда;
• гаечные ключи.

Сборка и установка заземляющего контура

1. Следуя примеру на фото прокопайте траншею глубиной 0,5-0,7 метра и шириной 30-35 см. Не забывайте, что стороны треугольника должны быть по 1,2 метра.
2. Вертикальные электроды (3 уголка длинной по 2,1 м) необходимо заострить с одной стороны и вбить в землю по вершинам выкопанного треугольника. Вбивать их нужно на 2 метра, а оставшиеся 10 см оставить для дальнейшего сварочного соединения с горизонтальными электродами.
3. С помощью точечной сварки соедините все вертикальные электроды горизонтальными (полосы прямоугольного профиля длинной 1,2 см). Для удобства можно сначала сварить треугольник, а затем соединить им вбитые в землю вертикальные электроды. В готовых комплектах все соединения производятся с помощью резьбы, в таком случае сварка не нужна.
4. Последнюю металлическую пластину уложите в траншею, ведущую к фундаменту дома, прихватив сваркой один ее конец к ближайшей вершине треугольника.
5. Теперь пластину нужно завести на стену, на 50 см над отмосткой, и надежно зафиксировать ее.
6. На конце пластины нужно просверлить отверстие под болт М8 или М10 (ориентируйтесь на фото выше), при желании прихватить болт сваркой. На болт: накручивается гайка > надевается шайба > сверху кабель > надевается шайба > затягивается финальная гайка.

Проведение контура в дом и подключение к нему котла

Схема подключения газового котла к заземлению частного дома.

Зафиксированный к пластине заземляющего контура медный провод вводится в дом через отверстие в стене и подключается к ВРУ (Вводно-распределительное устройство), в простонародии – электрический щиток.

Сам газовый котел подключается через автомат УЗО (устройство защитного отключения) с помощью трехжильного кабеля, идущего в комплекте с котлоагрегатом. Если такового нет или планируется замена, используйте кабель сечением жилы 0.75 мм2 и максимальным диаметром 8 мм. Для доступа к заземляющему контакту газового котла снимите лицевую панель. Схема подключения простая, рассмотрим ее на примере наиболее распространенного настенного BAXI ECO Four 24 F:

• L – фаза;
• N – нейтраль (ноль);
• (часто также PE) – земля.

Из чего делать металлосвязь

Металлосвязь, т.е. соединение вбитых в землю электродов между собой выполняется при помощи следующих материалов:

1. Медный провод или шина, площадь сечения – 10 кв. мм и больше.
2. Стальная шина, сечением – 48 кв. мм.
3. Алюминиевый провод или полоса, площадь сечения более 16 кв. мм.

Для таких целей предпочтительна полоса из стали 25-30х5 мм. Соединение такой полосы с электродами производится с помощью электросварки, что обеспечивает надёжность соединения. При использовании алюминиевых или медных проводников, присоединение производится при помощи болтового соединения.

Расположение штырей устройства заземления

Выводы

Необходимость устройства заземления не вызывает сомнения. Это требование техники безопасности и нормативных документов (ПУЭ). Оно защищает потребителей от поражения электрическим током и позволяет предотвратить трагедию.

Но следует обратить внимание на следующие ошибки при самостоятельном устройстве заземления:

1. Нельзя применять болтовое соединение штырей с металлосвязью. Коррозия металла приводит к нарушению контакта, что ведёт к увеличению сопротивления.
2. Красить электроды для защиты их от коррозии, что также ведёт к увеличению сопротивления контура.
3. Применять электроды с маленькой площадью поперечного сечения.
4. Далеко удалять сам контур заземления от дома, это сильно увеличивает сопротивление всей системы.
5. Соединять между собой алюминиевые и медные проводники. Контактная коррозия ведёт к ухудшению соединения.

Если в процессе устройства и эксплуатации контура заземления обнаруживаются недостатки, устранить их необходимо незамедлительно. Обрыв цепи или увеличение электрического сопротивления ведёт к нарушению надёжной работы заземляющего устройства. В таком случае контур не сможет обеспечить безопасность.

Следует внимательно подходить к устройству заземления, его эффективность и гарантированная работа зависит от выбора схемы, правильных расчётов и монтажа. Если вы не уверены в своих силах и умении, лучше воспользоваться предложением профессионалов.
