Как самостоятельно отремонтировать телевизор?

Нет изображения

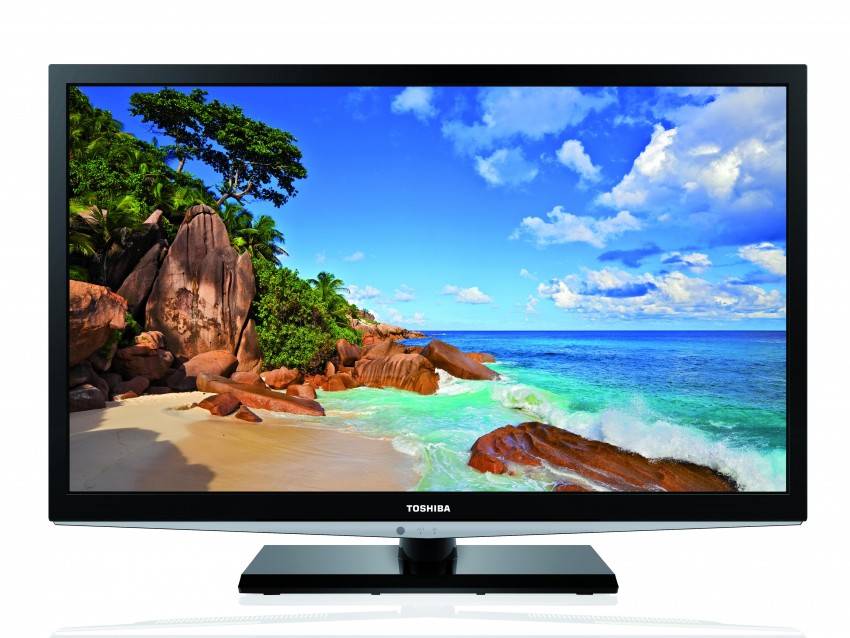

Еще одна распространенная причина неисправностей телевизоров Тошиба. При таких обстоятельствах присутствует вероятность поломки соответствующего модуля, либо подключения дисплея к передаточной схеме. Здесь потребуется найти соответствующую схему, после чего определить при помощи специального инструмента наличие замыканий или отсутствие контакта. Впоследствии предстоит восстановить проводимость сигнала, чтобы осуществлялась передача картинки на экран. Дополнительно может произойти сбой в настройках, в таком случае предстоит их откатить до заводского состояния. Если причиной поломки стала матрица устройства, то необходимо ее заменить на соответствующий рабочий модуль. Как и в любой иной ситуации вся работа выполняется на отключенном питании.

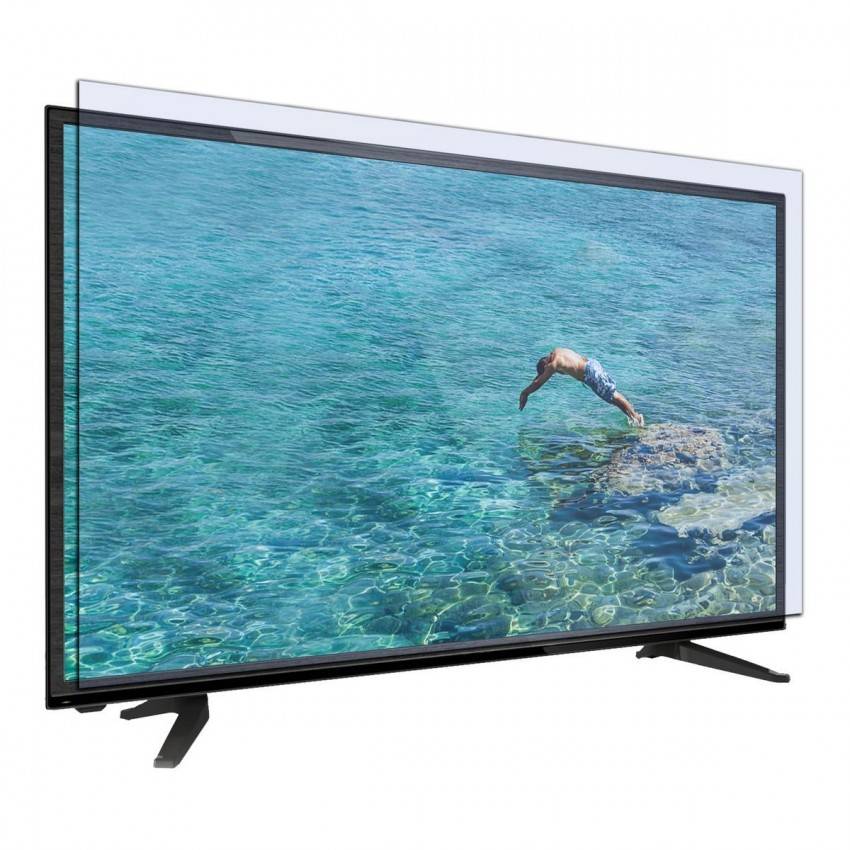

Как выбрать новый экран

При необходимости заменить экран ЖК-телевизора новый компонент подбирают с учетом нескольких критериев

В частности, важно учесть:

1. Габариты экрана. Перед заменой матрицы измеряют длину и ширину заменяемой детали. В противном случае установка будет невозможной.
2. Качество передаваемого изображения. Производители предлагают большое количество матриц, которые отличаются количеством люминофоров. В зависимости от максимального разрешения экрана увеличивается качество картинки.
3. Стоимость. Как правило, новые экраны для телевизоров реализуются по завышенным ценам, поэтому починка не всегда целесообразна.

Советы и рекомендации специалистов

Прежде чем начинать ремонт телевизора, стоит ознакомиться с рекомендациями специалистов, поскольку в некоторых ситуациях неисправная работа не связана с серьезными поломками. Если на устройстве нет визуальных повреждений и он не показывает изображение, проблема может заключаться в следующем:

1. Отсутствие электричества в розетке. Вероятной причиной являются выбитые автоматы в счетчике либо плановое отключение.
2. Разряженные батарейки в пульте. Телевизор может находиться в полностью исправном состоянии, но не включаться из-за севших батареек. Стоит попробовать включить телевизор через кнопку на панели, чтобы проверить данный вариант.
3. Срабатывание защитного реле. Компонент включается при резкой смене напряжения. Характерным признаком является появление черного изображения на несколько секунд, после чего все нормализуется.
4. Перегорание подсветки. Если телевизор не передает изображение, но слышен звук, значит, сгорел инвертор либо лампочки подсветки. Проблема решается заменой компонентов.
5. Нет сигнала. Сбои в работе антенны либо цифровой приставки часто приводят к отсутствию изображения на экране телевизора.

Ремонт жидкокристаллических телевизоров своими руками

Телевизоры давно и прочно заняли свое место в быту каждого современного человека, поэтому поломка ТВ-приёмника может основательно испортить настроение всякому его владельцу, тем более что стоят новые агрегаты совсем недёшево. Именно поэтому в случае появления неисправности у каждого человека встает вопрос – нужно ли ехать в сервисный центр и где найти хорошего мастера, стоит ли тратить на ремонт своё время и самое главное – деньги. Безусловно, это важные вопросы, но прежде чем обращаться к услугам оплачиваемых специалистов, попробуйте определить причину поломки и по возможности исправить её – в отдельных случаях ремонт электротехники в домашних условиях возможен.

Типовой ремонт бытовых телевизоров

Посмотрим в сравнительном плане наиболее часто встречаемые поломки некоторых популярных моделей телевизоров.

Beko: ЭЛТ и ЖК-телевизоры производства Турция. Пригодны к ремонту если не сломан кинескоп (у ЭЛТ) или матрица (у ЖКХ). Частые поломки связанные с включением/выключением, пропадании звука и изображения. Есть жалобы на сильное нагревание.
Samsung: Южнокорейская компания с производством в России. Отличается широким модельным рядом, самых разных телевизоров

Ремонт этих телевизоров наиболее прогнозируемый, важно точно знать полную марку модели.
SONY: Японская компания с производством в России. Большой диапазон моделей с прогнозируемым ремонтом по точной модели.
Philips: элементная база телевизоров Филипс отличается от телевизоров «азиаткой» разработки

Поэтому ремонт телевизоров этой марки стоит особняком.

Проявление неисправности – как выявить поломку блока телевизора

Какой бы ни была поломка блока питания, она непременно скажется на работе телевизора. О повреждении этого элемента в первую очередь свидетельствуют такие признаки:

• не включается телевизор;
• не горит световой индикатор;
• слышен свист импульсного трансформатора, при этом телевизор не работает, так как активируется защитное устройство блока питания (это также может быть признаком выхода из строя LED-подсветки).

При нормальном включении телевизора с проявлением различных отклонений в звуке или изображении эти нарушения, скорее всего, вызваны какой-то другой причиной, а не поломкой блока питания. Вместе с тем и из этого правила существуют некоторые исключения, когда возникшая проблема так или иначе связана именно с блоком питания:

• индикатор светится, но телевизор не запускается в рабочий режим;
• при нажатии на кнопку включения на самом устройстве телевизор не запускается;
• вначале появляется только звук и только спустя некоторое время – изображение;
• нормальное отображение картинки и воспроизведение звука появляются лишь после неоднократных включений и выключений телевизора;
• наблюдается появление полос, фоновое звучание, изломанное изображение.

Нерабочий пульт ДУ

Прежде чем начинать ремонт телевизора своими руками, следует проверить, работают ли батарейки от пульта. Если они сели, необходимо их заменить.

Загрязнённые контакты под кнопками. Чтобы устранить эту проблему, нужно самому разобрать пульт и протереть контакты, после — собрать ПДУ обратно.

Поврежден кварцевый излучатель. Это могло случиться, если пульт падал. А значит, его нужно просто заменить, поскольку в данной ситуации излучатель не ремонтируемый.

На пульт ДУ попала жидкость, или же он полностью быт залит водой. Чтобы устранить неисправность, нужно разобрать и просушить пульт. Если после этого ПДУ не начал работать, то нужно его заменить.

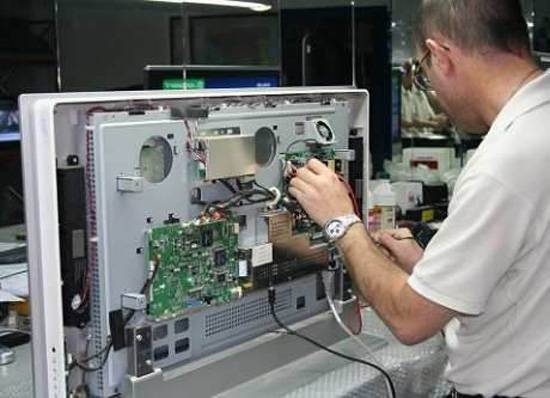

Как правильно ремонтировать телевизор

Забыли дать общие указания по ремонту телевизора. Главная плата демонтируется для удобства, оставляете шанс получить удар током даже с выключенного аппарата. Вроде бы еще никто не умирал, ожоги получали. Потребуется разрядить электрод электронно-лучевой трубки. Находится под резиновой прокладкой. Не касаясь руками металлических частей, подденьте отверткой резину, раскачивая из стороны в сторону, извлеките электрод. Разрядите стерженек на корпус. Если видите неподалеку контур заземления, лучше на него. Понятно, для успешной процедуры нужно иметь под рукой евророзетку с правильно подключенными клеммами.

При разряде послышатся щелчки. Продолжайте дотрагиваться контактом, пока явление наблюдается. У любого современного телевизора электроника собрана одной платой, заведующей функционированием. Многие радиоэлементы оценим на целостность визуально. Испорченные конденсаторы вздуваются, резисторы (активные элементы) чернеют. Потемневшее сопротивление иногда остается годным. Дефект однозначно указывает: радиоэлемент замыкает цепь сломавшегося элемента.

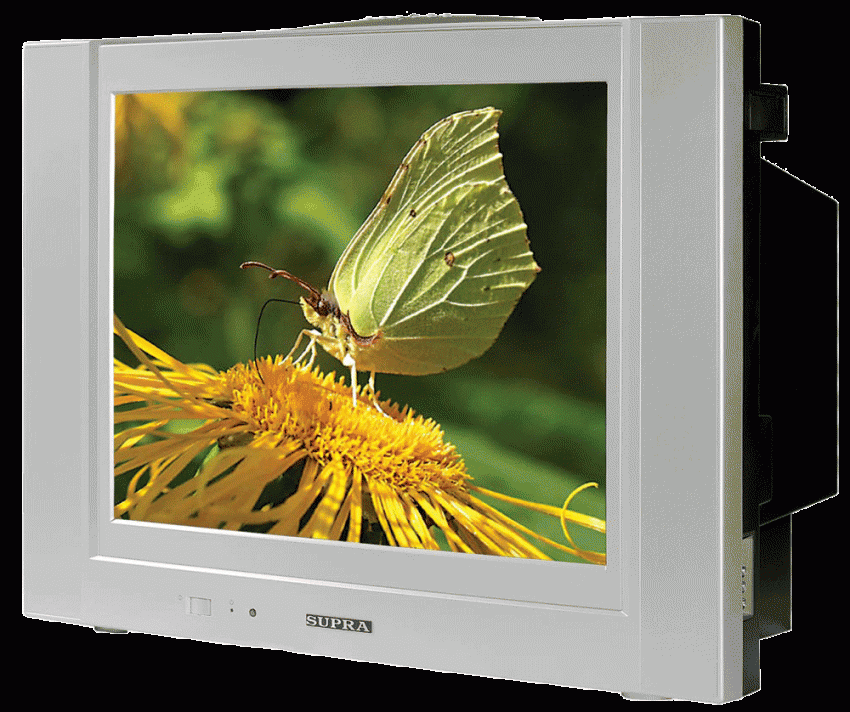

Кинескопные экраны

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Основные неполадки кинескопных устройств:

• кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
• неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
• поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
• перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Замена подсветки

Еще одна встречающаяся поломка телика, которую можно устранить – это перегорание лампы подсветки экрана. При этом телеприемник после включения мигает индикатором несколько раз и не включается. Это значит, что после самодиагностики аппарат замечает неисправность, после чего происходит срабатывание защиты. Именно поэтому на экране нет изображения.

Для примера, был взят ЛСД телеприемник Sharp с этой неисправностью, хотя таким образом можно проводить и ремонт телевизора Самсунг, Сони Тринитрон, Рубин, Горизонт и др.

Чтобы починить телевизор, требуется снять с него заднюю панель

Для этого нужна отвертка или шуруповерт.

Далее нужно осторожно отсоединить шлейфы от матрицы.

Следующим шагом будет отсоединение панели управления от корпуса. Убирать ее не нужно, она еще понадобится для включения аппарата.

Оставшиеся шлейфы также требуется отсоединить

Затем необходимо снять корпус, на котором закреплены электронные платы.

Перед тем, как снять матрицу, откручивается передняя рамка. Снимаем саму матрицу и фильтры, отщелкиваем боковые крепления.

Подключаем питание и зажимаем несколько клавиш для входа в сервисное меню. Это позволит включить лампы на некоторое время.
На рисунке ниже видно, что после включения ламп, нерабочей оказалась 5-я сверху. Отсоедините ее, и замените на новую — теперь при проверке горят все лампы.

Сборка проходит в обратном порядке.
После этого, необходимо включить телеприемник и войти в сервисное меню для сброса счетчика ошибок лампы. Если этого не сделать, аппарат работать не станет. Войдя в меню, необходимо найти соответствующую строку и произвести сброс, выбрав ок. Теперь ремонт жк телеприемника закончен. Испытания показывают, что агрегат работает нормально.

Почему может быть неисправен экран

Перед тем как начать починку надо определить, что именно послужило причиной неисправности.

Вот самые распространенные проблемы с экраном телевизора:

• Невозможность включения экрана. Эта проблема характерна для любой модели телевизора. Если телевизор не включается, то отремонтировать его можно при помощи замены предохранителя.
• Сгоревший предохранитель наиболее часто является причиной проблем с экраном. Главное подобрать правильную деталь. Причиной могут послужить кроме предохранителя блок питания, провода, мост и диоды.
• Плохо подсвечивается картинка. Такая проблема часта для жидкокристаллических экранов. Здесь требуется ремонт подсветки, который можно сделать своими руками. Достаточно заменить диоды или непосредственно отрегулировать уровень подсветки.
• Пропал звук. Что делать, если у телевизора нет звука знает каждый мастер. Здесь потребуется замена микросхемы или динамика.
• Подсветка есть, а изображения не видно. При такой проблеме стоит проверить видеопроцессор и блок приема сигнала.

Блок питания в кинескопном телевизоре

Ремонт телевизоров своими руками, имеющих кинескоп, например, таких как: Рубин, Горизонт, Шарп 2002sc, телевизоров LG, а также ремонт телевизора Витязь, начинается с проверки БП на работоспособность (делается это в случае, если агрегат не включается). Проверяется она с помощью лампочки накаливания на 220 V и мощностью 60-100 Вт. Но перед этим обязательно отключите нагрузку, а именно выходной каскад строчной развертки (СР) — вместо него подключите лампу. Напряжение СР колеблется от 110 до 150 В, в зависимости от размера кинескопа. Необходимо найти во вторичной цепи конденсатор фильтра СР (значения его могут быть от 47 до 220 мкф и 160 – 200 В), стоящий за выпрямителем питания СР.

Для имитации нагрузки требуется подключить параллельно к нему лампу. Для снятия нагрузки, например, в распространенной модели Шарп 2002sc, необходимо найти и отпаять дроссель (находится после конденсатора), предохранитель и ограничительное сопротивление, через которые каскад СР получает питание.

Теперь необходимо подключить питание на БП, и при нагрузке измерить напряжение. Напряжение от 110 до 130 В должно быть, если кинескоп имеет диагональ от 21 до 25 дюймов (как в модели 2002sc). При диагонали 25-29 дюймов – 130-150 В соответственно. Если значения завышены, то потребуется проверка цепи обратной связи и цепи БП (первичной).

При занижении напряжения необходимо протестировать вторичные цепи, чтобы исключить утечки и замыкания. После чего проверяются диоды защиты питания СР и диоды питания кадровой развертки. Если вы убедились, что БП исправен, то нужно отсоединить лампу и припаять обратно все детали. Такая проверка также может пригодиться, когда проводится ремонт телевизора Philips своими руками.

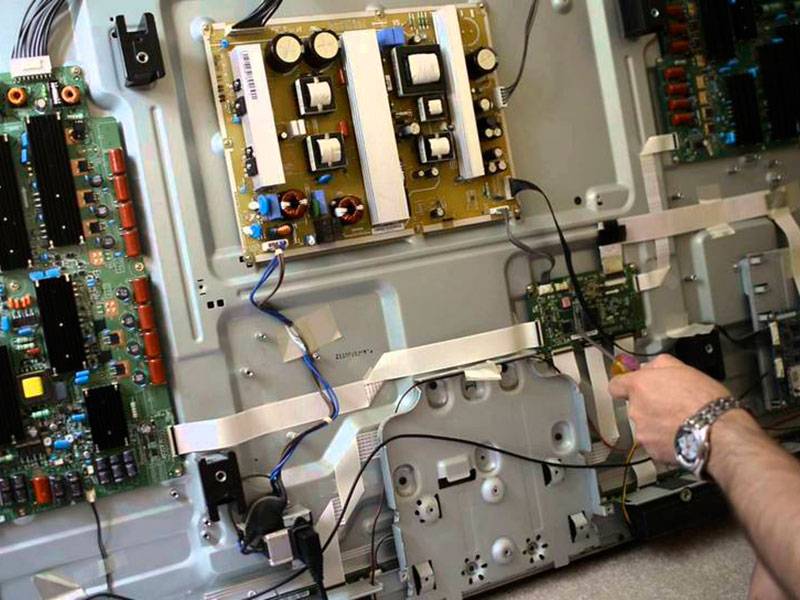

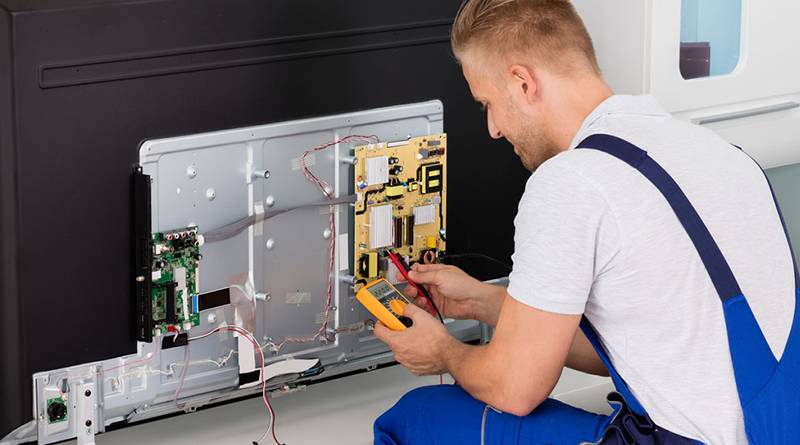

Ремонт блока питания

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты

В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.

1. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
2. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.

1. Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта

После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.

1. Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
2. Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
3. Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

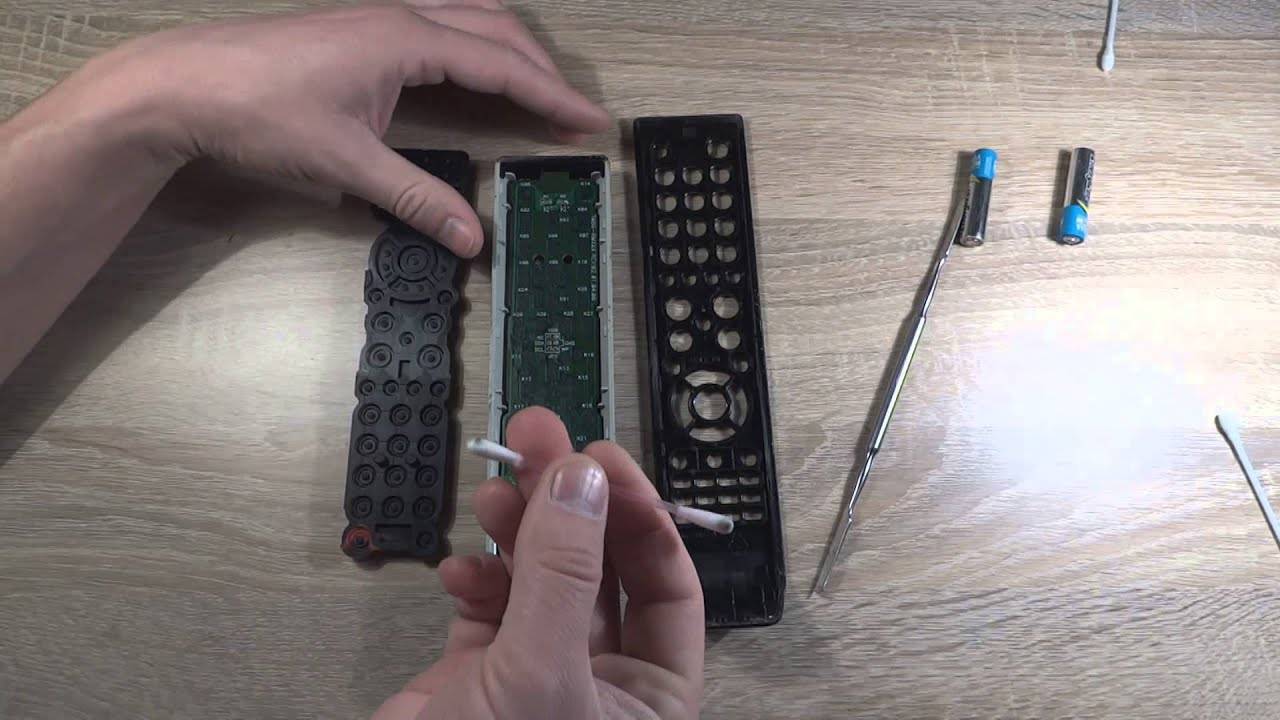

Что делать, если кнопки не работают выборочно

Сильное загрязнение, попадание пыли или сладкой газировки приводит к западанию или поломке отдельной кнопки. Так, при попадании жидкости внутри прибора появляется масляный конденсат. И его можно достаточно легко устранить своими силами.

Если выборочно перестал работать пульт от телевизора, не идет сигнал с части кнопок, проделайте следующее:

Разобрать пульт по схеме, представленной выше. Вначале открутить винтики возле батареек, после их удаления. Провести тонким предметом по периметру корпуса, чтобы отщелкнуть защелки.
Взять ватный тампон или палочку. Обмакнуть ее в спиртовой раствор или в спирт.
Аккуратно протереть плату ватой.
Посмотреть контактные площадки на резиновой части.
Протереть корпус. Клавиши

Делать все легкими движениями, без сильного нажима.
Обратить внимание на зачистку пружинного контакта. Он идет к батарейкам

И если он сильно загрязнен, можно взять наждачную бумагу. Но только для него.
После очистки дождаться просушивания всех элементов и собрать устройство в обратной последовательности.

Характер поломки

В зависимости от типа изменения/нарушения изображения, можно определить, хотя примерно, что его вызвало.

Обычно, если речь идет о не полностью погасшем экране, а нарушении изображения, то причины могут быть такими:

• О проблемах в антенне и сигнале стоит говорить в случае, когда на экране имеются помехи. Если же сигнал стабильный, и с антенной все в порядке, то поломка кроется в радиоканале или тюнере;
• Если пропало как изображение, так и звук, то дело, скорее всего, также в радиоканале и тюнере, а кроме того, видеопроцессоре;
• Пропадание или ослабление насыщенности изображения до неразличимого может говорить (помимо неисправности подсветки) о поломках в блоке цветности и видеоусилителе;
• Если на экране имеется полоса, изображение не совпадает с размером дисплея, то проблема в кадровой развертке и скачках напряжения в сети электропитания;
• Сходная проблема – поломка трансформатора строчной развертки, которая проявляется наличие вертикальной (тогда как в прошлом случае – горизонтальной) полосы. Иногда изображение сужается сверху вниз;
• Полная одноцветная заливка экрана или исчезновение какого либо цвета говорит о поломке в видеоусилителе или видеопроцессоре.

Самостоятельный ремонт можно проводить лишь тогда, когда причина поломки полностью и достоверно установлена. Сделать же такое иногда бывает достаточно сложно в данных условиях и без подобающего оборудования. Таблица 1. Виды неполадок

Тип	Возможная поломка
Картинки нет (ТВ выглядит выключенным)	Блок питания/лампы подсветки/инвертор
Вертикальная полоса на экране	Трансформатор
Горизонтальная полоса	Кадровая развертка/электропитание
Потеря яркости	Повреждение ЖК-матрицы
Битые пиксели	Повреждение ЖК-матрицы
«Цветной» экран	Блок цветности/видеоусилитель
Несовпадение размеров картинки и экрана	Кадровая развертка/электропитание

<�Рис. 4 Нарушение сигнала>

Что такое плазменный экран?

Телевизоры с плазменным экраном появились значительно раньше, чем привыкли считать большинство из нас – более пятидесяти лет назад. Правда, вид и характеристики их были далеки от современных. Сегодня они не только отлично справляются с основной своей функцией – передачей изображения, но и являются отличным стильным дополнением интерьера комнат — как жилых так и офисных. Они без проблем устанавливаются на стол с помощью специальной подставки, а также легко крепятся на стену.

Плазма считается наиболее оптимальным вариантом для просмотра динамичных сцен в кинофильмах, трансляций спортивных игр и ярких мультфильмов с технологией 3D.

Что же собой представляет это современное чудо техники?

Строение и принцип работы плазменного экрана

Основой плазменного дисплея является матрица, которая состоит из большого количества герметичных ячеек, заполненных специальной смесью ксенона и неона, и покрытых люминофорами. По всему периметру матрицы расположены проводники. Через газовую среду проходит электрический разряд и создает ультрафиолетовое свечение, которое способствует свечению люминофоров. В результате такого действия каждая ячейка загорается необходимым цветом, а все вместе они создают картинку, которую и видит зритель на экране.

Вся конструкция ограничена с обеих сторон плоскостями (чаще всего стеклянными). Если в первых моделях плазменных дисплеев толщина стекол равнялась 3 мм, то последние экраны имеют более тонкие плоскости – всего 2 мм. Этот ход снизил вес техники, но одновременно с тем и привел к большей чувствительности телевизора к механическим повреждениям. Хрупкость экрана возросла в разы.

Что делать, если не работают часто используемые кнопки

Достаточно часто выходят из строя самые частые в использовании клавиши. Это может быть регулировка громкости, переключение каналов, смена источника сигнала. И даже включение и выключение телевизора. В такой ситуации можно восстановить пульт от телевизора. Достаточно следовать следующему плану:

• Приготовить фольгу, но только такую, где с одной стороны предусмотрена бумажная основа.
• Подобрать клей на силиконовой основе, подойдут вариант «Момент». Или клеящие смеси с проводимой основной.
• Разобрать устройство по схеме, приведенной выше. Вытащить резиновую прослойку.
• Наклеить на обратную сторону нерабочей кнопки фольгированную бумагу. Чтобы ее не приобретать специально, можно взять вариант от шоколада или сигарет.
• До наклеивания нужно вырезать из фольги подходящий по размерам круг или квадрат.

Если не хочется вырезать и клеить, можно купить готовый набор для ремонта пульта от телевизора. Там есть резиновые прослойки и специальный клеящий состав. Так, процесс работы пойдет намного быстрее.

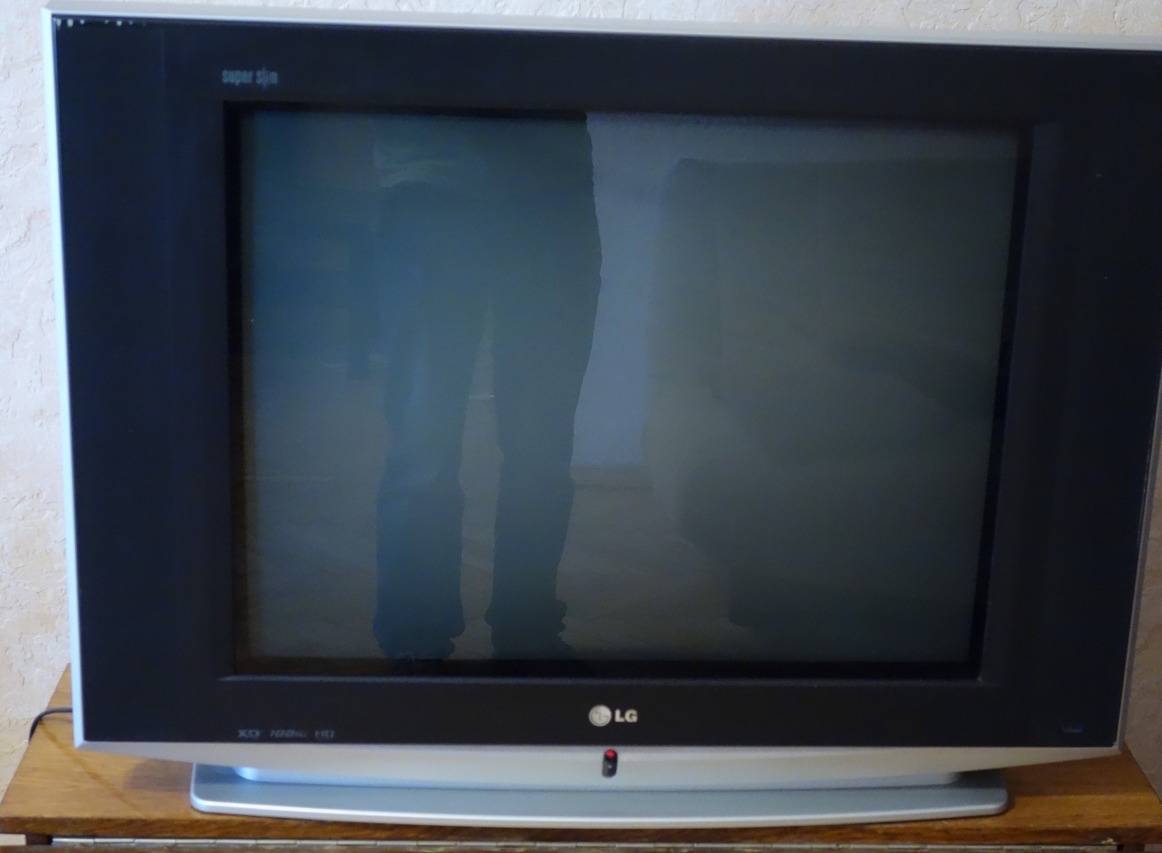

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Особенности ПДУ

Любой телевизор управляется не только от пульта, но и от клавиш, расположенных на нижней, боковой или задней панели. Сложнее, когда ломается пульт от приставки, без которого провести каких-либо настроек уже не возможно. Но в этом случае легко заменить устройство у поставщика цифрового телевидения или приобрести многофункциональный пульт, который будет работать и с приставкой, и с ТВ.

Сам по себе пульт ДУ – беспроводное устройство, отправляющее командные сигналы на ТВ через ИК порт. На телевизоре есть приемник, который распознает команды и выполняет их. Работает большинство ПДУ на батарейках или аккумуляторах.

Универсальные пульты способны управлять и телевизором, и проигрывателями, и приставками. У них более сложная схема, но причины поломок и принцип ремонта схож.

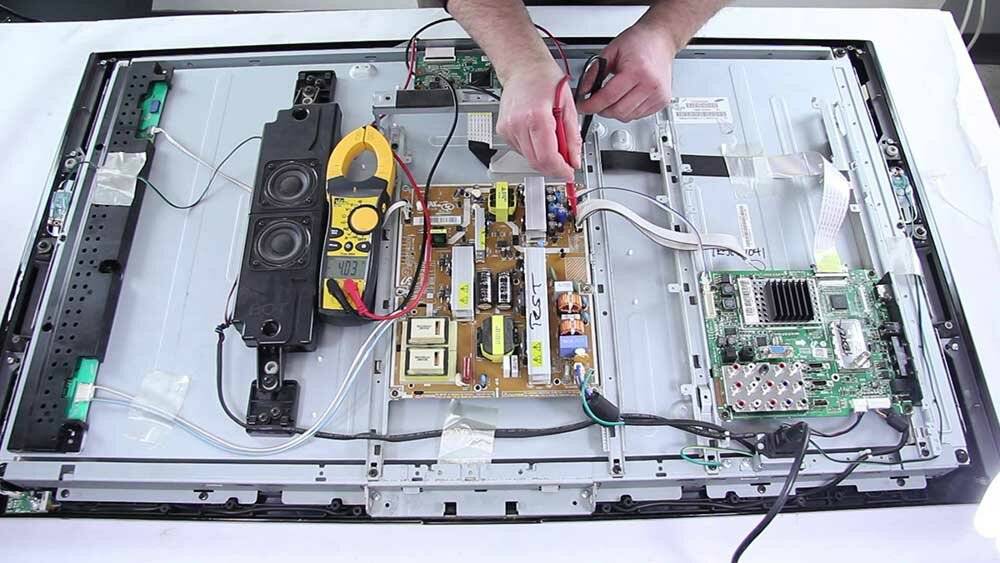

Ремонт блоков питания

Если ЖК-телевизор не получается включить и одновременно нет индикации (или она включается только на определенное время и далее самостоятельно выключается), то проблема, скорее всего, в блоке питания.

Схему ремонта ТВ марки Самсунг, описанную ниже, можно применять ко всем жидкокристаллическим телевизорам:

1. Вскрыть заднюю панель устройства при помощи отвёртки.
2. Снять крышку. С левой стороны будет расположен БП, а с правой — материнская плата.
3. Плата блока питания имеет верхний и нижний трансформаторы. Проверку начинаем с последнего из перечисленных, поскольку он отвечает за дежурный режим.
4. Необходимый нам трансформатор должен давать напряжение 5 В. Чтобы измерить напряжение, нужно найти провод. Для этого смотрим маркировку или же схему: на требуемом проводе будет обозначено «5 В».
5. Сначала необходимо измерить обрыв цепи. Для это нужно подсоединить один щуп к найденному контакту, а второй — к диодному катоду (расположен на радиаторе). Ставим на прозвон: если звуковой сигнал есть, значит, обрыв отсутствует.
6. После этого один щуп мультиметра нужно подключить к панели телевизора, а второй — оставить на прежней локации. Включаем экран в сеть и начинаем процесс замера напряжения. Если прибор показывает напряжения меньше, чем 5 В, значит, ТВ функционирует не на полную мощность и вероятнее всего высох конденсатор.
7. Перепаиваем элементы, которые вышли из строя. Для этого предварительно нужно изъять плату и отсоединить шлейф матрицы.
8. Устанавливаем блок обратно и производим сборку аппарата. После этого экран должен работать.

Другие причины поломки ТВ

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Неисправность пульта ДУ

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

Нет ТВ сигнала

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Диагностика платы

Как только удалось извлечь плату, необходимо провести первичный осмотр на предмет очевидных поломок

На что следует обращать внимание:

Есть ли следы гари. В некоторых случаях определенные элементы могут перегорать, оставляя под собой копоть.
Отслоение пайки. Со временем некачественная пайка может привести к тому, что какой-либо из элементов попросту отвалится.
Как выглядят конденсаторы. Вздутые конденсаторы не всегда видны невооруженным взглядом без применения мультиметра, но если удалось заметить объективно «надутый» конденсатор – то очевидно, что он вышел из строя.
Целостность разъемов. Необходимо убедиться, что все разъемы не имеют повреждений. Это касается как входного разъема питания, так и выходных соединений со вторичной платой

Важно, чтобы на входном пластиков разъеме не было следов оплавления.

Если ничего подобного на плате нет, дальнейший поиск проблемы осуществляется уже при помощи мультиметра. Первым делом необходимо прозвонить на целостность предохранитель, если он не звонится – причина неисправности очевидна. Замена предохранителя – самая меньшая из проблем, которая может возникнуть при ремонте импульсного блока питания своими руками.

Если предохранитель целый – следует проверить конденсаторы, а именно измерить емкость каждого из них. Также можно и просто прозвонить их на целостность, так как часто причиной выхода из строя конденсатора является обрыв и пробой. Номинал конденсатора можно посмотреть на самом элементе. Даже 10%-ное отклонение от номинала требует полной замены элементов.

Еще один способ проверки конденсаторов – запитать плату от сети и измерить выходное напряжение платы. Если оно ниже 5В, значит, проблема в конденсаторах.

При выявлении нерабочих, вздутых или пробитых конденсаторов, их необходимо заменить. Причем рекомендуется менять сразу все конденсаторы, так как обычно они выходят из строя один за другим, и, если вздулся один элемент, в скором времени вздуются и другие

Также следует уделить внимание кабелю питания телевизора. Достаточно его прозвонить на целостность

Бывает, что проблема кроется в соединение шнура и вилки, а также в нарушении целостности проводов.

Перед диагностикой конденсаторов, их необходимо предварительно разрядить. Сделать это можно при помощи обычной лампочки, поднеся ее к контактам конденсатора. В противном случае может возникнуть КЗ, что приведет к еще большим поломкам, а также существует риск получить удар током.

Детальная диагностика неисправности

Если первичный осмотр платы и проверка на предмет наиболее распространенных поломок не дали никаких результатов, придется прибегнуть к детальной диагностике. Для этого потребуется схема блока питания телевизора, скачать которую можно на официальном сайте производителя. Далее, используя тестер (мультиметр) проводятся следующие проверки:

• Необходимо прозвонить каждый элемент сети (диоды, транзисторы, конденсаторы).
• Проверяем балластное сопротивление – резистор на предмет обрыва.
• Также следует прозвонить выпрямительные диоды, которые часто выходят из строя после КЗ в сети.

Выявив поврежденный элемент платы, его необходимо будет заменить и выполнить проверку ремонта.

Вывод

Самостоятельно научится чинить телевизоры достаточно сложно, если у вас какие то рядовые проблемы, то при наличии навыка пайки, схемотехники и знании физики вы сможете исправить мелкие огрехи. Так как решение таких проблем обычно не сложно найти на формах электронщиков-телевизионщиков.

А вот, если проблема оригинальна и сложна, тут спасёт только опыт, работа с осциллографом, умение хорошо паять, работать с паяльной станцией, паять мелкие детали. Так же играет роль поиск деталей для починки, у опытных мастеров уже есть свои поставщики деталей и они им обходятся дёшево.

В рознице некоторые детали редки и очень дороги. По этому для того что бы этот навык освоить, вам понадобиться прочесть много литературы и обучится электронике, а потом переходить к починке телевизоров.
