Процесс замены
Весь процесс замены будет показан на примере марки Горенье, но он фактически подходит и для других марок:
- Силовой агрегат укладывается набок и снимаются крепежные болты с щеток, после чего последние снимаются.
- С другой стороны двигателя производятся идентичные манипуляции.
- Исчерпавшие свой рабочий запас щетки имеют длину стержня не более 1,5 см (если длина щеток больше, то проблема не в них).
- Выполняется очистка коллектора силового агрегата.
- Новые детали монтируются и крепятся винтами.
Далее необходимо поставить двигатель на место и проделать все остальные манипуляции в обратном порядке. Как только все будет подключено, обязательно проверьте качество его работы. В том случае, если он работает немного лучше или даже громче, скорее всего, все было сделано правильно. Если имеет место неприятный или необычный звук – проблема, скорее всего, не решена.
Как разобрать барабан стиральной машины
Разборный бак с барабаном
Современные модели чаще всего оснащены разборными баками. Это удобно при ремонте стиральной машины и существенно облегчает работу специалистам.
Разборный бак состоит из двух половинок, соединенных болтами с использованием герметика или уплотнительной резинки.
Разборка барабана стиральной машинки выглядит следующим образом:
- Взяв деревянный брусок нужно застопорить шкив барабана при этом люк должен быть расположен внизу.
- Нужно открутить болт, которым крепится шкив на валу. Использовать в этом случае нужно головку нужного размера с трещеткой.
- Выкручиваются болты, соединяющие обе половинки бака при помощи ключа, предварительно убрав шкив.
- После этого ударив легко по валу, убирается задняя часть детали.
- Подшипники стаскиваются, если возникают затруднения, тогда они нагреваются паяльной лампой и при помощи съемника снимаются.
Как разобрать неразборный барабан стиральной машины
Принцип действий схож с разборкой разборного бака с единственной разницей в том, что его придется попилить. Это тяжелая, кропотливая и неблагодарная работа. Для такой работы нет подходящего инструмента и это создает большую проблему.
Ножовкой по металлу пилить тяжело, она часто застревает и ломается. Но, несмотря на это считается самым оптимальным и проверенным вариантом. Специалисты советуют один край ножовки обмотать изолентой для удобства работы, которая займет минимум 3-4 часа.
Ножовка по дереву настолько толсто пилит, что в дальнейшем проблематично обеспечить герметизацию двух половинок.
Болгарка вообще сразу исключается из-за большого риска повредить деталь и глубокого проникновения.
Электролобзик может помочь, если только не встретится труднодоступный участок, где придется воспользоваться ножовкой.
Следует учесть, что до того, как разобрать барабан стиральной машины, придется много времени потратить чтобы его вытащить из стиральной машины. Рассчитывайте на большой объем работ и запасайтесь большим количеством времени.
ТОП магазинов стиральных машин и бытовой техники:
- mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
- holodilnik.ru – Недорогой магазин бытовой техники.
- techport.ru – выгодный современный интернет магазин бытовой техники
- citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
- ru.aliexpress.com- запчасти для стиральных машин
Тонкости разборки машинок разных брендов
Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.
У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки
Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем
Тонкости разборки машинок Samsung
Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах.
Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.
Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра
Нюансы починки моделей от Ariston
В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.
Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.
Испортившийся двигатель в технике Аристон — нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого
Особенности разборки стиралок Atlant
Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель.
Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.
Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки
Специфика машинок бренда Electrolux
Машинки Электролюкс очень надежны и довольно редко ломаются. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.
На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.
Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне
Особенности стиральной техники марки LG
Техника LG имеет более сложную конструкцию. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка.
Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.
Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему
Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.
В чем разница между баком и барабаном
Барабан – это неразборная емкость, которая служит для закладки белья. В качестве материала всегда используется высококачественная нержавеющая сталь. Внутреннюю поверхность пронизывают отверстия, через которые заливается вода и моющее средство. Емкость постоянно вращается, что способствует очищению ткани. Ведь белье постоянно трется о внутреннюю поверхность.
В отличие от барабана, бак остается неподвижным на протяжении всего цикла. Обычно его изготавливают или из полимерного состава, или из нержавеющей стали. Первый вариант более экономичен и встречается чаще всего. В период стирки емкость наполняется водой, которая постепенно поступает в барабан через перфорацию. Именно бак может быть разборным или цельным. Разъемные детали более предпочтительны, так как они упрощают ремонт.
Как снять основные детали
Стоит отметить, что существует множество марок стиральных машин, самыми популярными считаются: Samsung, LG, Indesit, Bosch, Ariston (Hotpoint-Ariston), Zanussi, Kaiser, Whirlpool. Конечно, каждая из них имеет свои конструктивные особенности, но основные узлы агрегатов и их расположение не сильно различаются, поэтому и порядок разборки будет приблизительно одинаковым.
Перед вами схематичное изображение основных узлов стиральной машины
Чтобы проверить контакты и трубку прессостата или осмотреть впускной клапан, достаточно снять верхнюю панель. Другие ремонтные работы в основном также начинают со снятия этой части корпуса. Обычно болты, которыми крепится панель, расположены с задней стороны машинки, а иногда их можно найти по бокам.
Чтобы осмотреть впускной клапан, достаточно снять верхнюю панель
Заднюю панель снимают после того, как будут выкручены винты, которые ее держат. В некоторых моделях стиральных машин сзади есть крышка, которую тоже можно открыть. Но если вы планируете масштабный ремонт, лучше сразу удалить всю панель. Непосредственно за ней размещен приводной ремень, который снимают, аккуратно прокручивая колесо шкива по часовой стрелке.
Для масштабного ремонта недостаточно снять часть задней панели – лучше сразу убрать ее полностью
Приборная панель крепится несколькими винтами, расположенными в нише лотка для моющих средств, а также часто держится на защелках. Прежде чем снимать деталь, нужно отсоединить проводку и патрубки, прикрепленные к нише лотка.
После выполнения указанных работ можно приступать к ремонту или замене трубчатого электронагревателя (ТЭНа), приводного ремня или сливного насоса. Если же требуется разборка барабана стиральной машины, демонтаж нужно продолжить. В верхней части агрегата следует снять противовес (бетонный камень), патрубок, соединяющий отсек для порошка с баком, клапан забора воды и его контакты, а также прессостат, его трубку и контакты.
Чтобы освободить верхнюю часть бака, нужно демонтировать противовес, патрубок, клапан забора воды и прессостат
Перед тем как демонтировать переднюю крышку, снимают дверцу люка и отсоединяют резиновую манжету. Начинать работу нужно с манжеты – аккуратно отогнуть ее и снять с панели, оставив на баке. С дверцей также не должно быть трудностей – достаточно открутить несколько болтов, которые удерживают петлю.
Перед тем как снимать переднюю крышку, нужно демонтировать резиновую манжету
Переднюю панель аккуратно демонтируют, предварительно открутив винты, которые ее крепят.
Переднюю панель снимают после того, как будут откручены фиксирующие ее винты
В нижней части агрегата нужно демонтировать электродвигатель, ТЭН, нижний противовес, сливной патрубок и амортизаторы, на которых держится бак.
ТЭН в большинстве машин расположен непосредственно под баком. Иногда доступ к нему можно получить с передней стороны агрегата, но чаще окончание детали находится сзади, узнать его не сложно по контактам и гайке, расположенной между ними. Все эти детали снимают, а сам ТЭН аккуратно расшатывают в гнезде и извлекают.

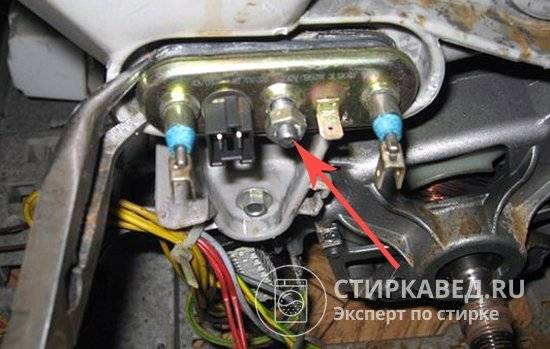

ТЭН расположен под баком, чтобы снять его, нужно отсоединить контакты и выкрутить гайку, расположенную по центру
Чтобы демонтировать двигатель, с него нужно снять фишку питания и провод заземления, а затем открутить крепящие его болты (обычно их четыре).
Амортизаторы и сливной патрубок удобно снимать, предварительно уложив стиральную машину на бок. При помощи пассатижей удаляют хомут и отсоединяют сливной патрубок от насоса. Затем откручивают крепления амортизаторов и снимают бак со специальных крюков.
Чтобы демонтировать сливной патрубок, нужно ослабить и снять хомуты, удерживающие его
После всех манипуляций бак можно вынуть из корпуса стиральной машины. Но и этого может быть недостаточно, если нужно полностью заменить деталь или проверить состояние подшипников, расположенных в барабане.
Цена вопроса
Одними из самых распространённых неисправностей, с которыми сталкиваются работники сервисных центров по ремонту стиральных машин, являются изнашивания подшипниковых узлов. Этот комплекс деталей, обеспечивающий вращение барабана, испытывает наибольшую нагрузку в связи с высокими центробежными скоростями, поэтому он изнашивается быстрее, чем остальные части аппарата.
Узел подшипников находится как раз в баке стиральной машины, на крышке барабана. Чтобы заменить подшипники, в подавляющем большинстве случаев требуется практически полная разборка устройства.
В таких случаях специализированные центры даже не берутся за разборку, а предлагают полную замену старого бака на новый, что может вылиться в сумму, составляющую 2/3 от цены новой машины.
Между тем, есть неофициальные центры ремонта бытовой техники, в которых вам могут предложить распиливание пластикового бака стиральной машины и склеивание. Безусловно, такой ремонт выйдет намного дешевле замены барабана, но мастера сразу предупредят вас, о том, что не дают никаких гарантий на исправную работу машины после ремонта. Что делать в этом случае, остаётся решать вам. Можно попытаться осуществить подобный «кустарный» ремонт самостоятельно и абсолютно бесплатно. В этой статье мы рассмотрим подробно, как разобрать разные модели баков стиральных машин Индезит, и какие инструменты для этого потребуются.
Потенциально возможные проблемы и поломки
Чтобы не прилагать излишних усилий, желательно понаблюдать за техникой и понять, в чем именно заключается ухудшение работы.
Если упало общее качество стирки, при отжиме появился нехарактерный шум, а белье после отжимной процедуры так и осталось мокрым, проблему, скорее всего, следует искать в насосе.
Эти же неприятные явления провоцирует засор коммуникационных шлангов. Ко всем этим узлам подбираться лучше с передней части агрегата или снизу.
Когда из машинки в процессе работы пошла пена, нужно прекратить стирку, выставить программу «Слив без отжима» и дождаться, когда прибор совершит все необходимые действия и откроет фронтальную дверцу.
Затем вынуть белье, вручную очистить внутренне пространство от пены и снова запустить стирку без отжима. Если этого не сделать, пена проникнет в двигатель или на управляющую плату, а ремонт этих узлов обойдется хозяевам в солидную сумму.
Причиной появления в стиралке обильной пены могут стать не поломки или нарушения в работе самого агрегата, а использование порошка для ручной стирки (в нем нет пеногасителей) или значительное превышение стандартной дозы моющего средства
Если устройство не набирает температуру и не прогревает воду, наиболее вероятно, что вышел из строя рабочий ТЭН.
Место его расположения указано в сопроводительной технической документации. Обычно он размещается сзади, но у некоторых моделей, в зависимости от завода-производителя и внутренних конструкционных особенностей, может стоять и впереди.
Возможно, в результате использования жесткой воды на нем образовалась накипь и ее потребуется очистить. Либо, если элемент прогорел, понадобится заменить его на новый.
Если машинка стирает долго, стоит искать неисправность в электронике. Не лишним будет проверить работоспособность датчика температурного режима воды и других элементов управления. Эта же неполадка может возникнуть из-за неправильно размещенного шланга слива
За равномерный и быстрый слив жидкости из стиральной емкости отвечают прессостат или помпа. Медленно выливающаяся вода четко указывает, что эти элементы утратили работоспособность в связи с поломкой или эксплуатационным износом.
Чтобы отремонтировать их или заменить на новые, придется демонтировать боковую стенку и проникнуть в верхнюю часть, расположенную за задней панелью.
Когда сбои проявляются у барабана или подшипников, придется разобрать устройство полностью, выявить проблему, провести ремонт, а потом собрать машинку и запустить. Если стирка идет в привычном режиме, значит эксплуатацию можно продолжить
Это – лишь короткий список основных поломок, выявленных у машинок. Он актуален для всей бытовой стиральной техники, независимо от бренда и конструкционных особенностей каждого отдельно взятого прибора.
Неполадки с электроникой и программным управлением относятся к классу более сложных проблем и нуждаются в профессиональном вмешательстве.
Для ликвидации поломок такого уровня, независимо от того, имеется ли еще гарантия на технику или нет, лучше обращаться в брендовый сервисный центр.
Работающие там специалисты проведут диагностику, быстро выявят очаг неисправности и починят поврежденный электронный узел либо заменят его на новый.
Разбираем стиральную машинку
Когда выполняется разборка стиральной машины Indesit, как и в случае с другими марками, необходимо фотографировать каждый шаг. Таким образом сохранится пошаговая инструкция, благодаря которой агрегат потом можно будет собрать обратно.
Порядок действий:
- Снимем крышку. Для этого сзади нужно открутить два болта, для чего используется крестовая отвертка. Затем крышка немного подталкивается спереди и снимается.
- Для снятия дозатора нажимается точка в центре лотка, а затем он вытягивается наружу.
- Для снятия панели управления надо открутить винты, которые ее фиксируют. Затем панель аккуратно отделяется и аккуратно укладывается на верхнюю часть стиралки, чтобы она не мешала при дальнейшей работе.
- Чтобы снять нижнюю панель, откручиваются болты крепления. Затем снимается резиновая манжета люка, для чего открывается дверца и удаляется фиксирующий хомут. Для этого следует воспользоваться плоскогубцами, отверткой или круглогубцами.
- После снятия манжеты следует открутить болты, которыми фиксируется блокировка люка. После удаления всех фиксирующих элементов снимается передняя стенка стиральной машины.
- Для отсоединения наливного шланга, подходящего к баку, снимается фиксирующий хомут. Для этого используются плоскогубцы. Теперь шланг можно свободно снять.
- Для снятия шланга, ведущего к прессостату, также необходимо предварительно снять хомут.
- Избавляемся от внутреннего хомута, которым фиксируется манжеты из резины на баке стиралки. Манжета снимается, откручиваются винты, фиксирующие заднюю стенку агрегата, и она также снимается.
- Противовесы, которые необходимо снять на следующем этапе, могут располагаться и спереди, и сзади прибора. Визуально они схожи с бетонными блоками. Их предназначение – устранение сильной вибрации машины в процессе отжима и других процессов стирки. Они крепятся с помощью длинных болтов, которые надо скрутить и снять противовесы.
- Чаще всего ТЭН расположен сзади машины, внизу. Для того чтобы его снять, необходимо избавиться от фиксирующей гайки. Место ее расположения – по центру. Затем шпилька, с которой скручивалась гайка, нажимается проталкивается внутрь. В том случае, если руками сделать это не получается, можно использовать молоток. Главное – не переусердствовать. Затем нагревательный элемент надо слегка поддеть плоским предметом и аккуратно извлечь.
- Ремень привода соединяет двигатель и шкив, закрепленный на баке. Прежде чем его снимать, нужно убрать мешающие провода и снять фиксирующие элементы.
- Бак остался подвешенным на пружинах, а снизу его фиксируют амортизаторы. Амортизаторы необходимо скрутить, пружины аккуратно снять и извлечь бак.
- В том случае, если требуется разборка бака – в этом процессе нет ничего сложного. Сначала потребуется скрутить болт, которым фиксируется шкив. Затем необходимо снять сам шкив и вдавить вал внутрь бака. Затем надо убрать хомут и бак разделится на две части.
Мы узнали, как разобрать стиральную машину “Индезит”. Как оказалось, в этом процессе нет ничего сложного. Даже непрофессионалу потребуется на это около трех-четырех часов.
Снимаем переднюю стенку стиральной машины
Начинать разборку машинки следует с верхней части корпуса. То есть, с крышки. Она крепится двумя болтами с задней стороны. Для откручивания задействуем крестовую отвертку. После того, как болты выкручены, нам необходимо толкнуть крышку с фронтальной стороны машинки в сторону ее задней стенки. После чего мы можем снять ее.
Далее уберем дозатор. В большинстве марок стиральных машин для этого нам необходимо нажать на точку посреди пластикового лотка и потянуть его на себя.
Затем нам понадобится открутить винты, фиксирующие панель управления. И аккуратно отделить ее и положить на верхнюю часть стиральной машины так, чтобы она нам не мешала. В некоторых моделях есть сервисный крючок, с помощью которого мы можем подвесить ее на верхней части боковой стенки.
Теперь снимем нижнюю панель. Для этого нам понадобится удалить крепящие ее болты. Затем переходим к снятию резиновой манжеты люка. Для этого откроем дверцу и снимем фиксирующий хомут. Для снятия его нам понадобятся плоскогубцы, отвертка или круглогубцы (в зависимости от типа хомута).
После того, как хомут убран, мы снимаем манжету с передней стенки машинки. Далее можем открутить два болта, которые фиксируют блокировку люка. Теперь нам осталось лишь убрать оставшиеся фиксирующие элементы. После чего мы можем снять переднюю стенку стиральной машины.
Щетки на двигателе
Для передачи электроэнергии от источника питания на коллектор двигателя применяются специальные электроды, называемые щетками.
Электрощетки являются неотъемлемой частью всех коллекторных двигателей. Данными приводами оснащены стиральные машины таких брендов, как Индезит, Самсунг, Веко и других.
Со временем при износе электродов нарушается контакт с коллектором, и двигатель перестает работать в нормальном режиме или полностью останавливается. Основные признаки износа щеток – это сильное искрение в области коллектора двигателя и падение мощности электропривода. Замена щеток — процесс довольно простой и не требует участия специалиста.
Сборка стиральной машины
Сборка – один из важных этапов в процессе ремонта стиральной машины
Важно правильно установить все детали, надежно зафиксировать крепежные элементы, подключить блок управления, подсоединить проводку и после проверить на работоспособность устройство, в том числе и нагревательный элемент. Для этого включается машинка на подогрев воды
Чтобы не гонять технику на холостом ходу, можно во время проверочной стирки загрузить пару полотенец.
Сборка осуществляется в обратном порядке разборки. Часто проблемой становится постановка бака на пружины. Если нет помощника, то самостоятельно справиться можно, только закрепив пружину проволокой в верхней части, а затем натягивать ее, двигаясь против часовой стрелки.
При сборке техники с вертикальной загрузкой особое внимание обращается на установку резиновой манжеты. Необходимо убедиться, что она легла в пазы и зафиксировалась на нужном месте на дверце люка
Значок треугольника должен соответствовать направлению загрузки, рядом с ним должна располагаться спускная канавка
Во время закручивания болтов немаловажно проследить, чтобы они находились на уровне свободного штифта растяжек
Сборка любой модели должна быть последовательной и проводиться с должным вниманием. При необходимости лучше лишний раз посмотреть сделанные фото перед разбором
Способы разбора машин с вертикальной нагрузкой
Оборудование в полуразобранном виде
В первую очередь нужно отсоединить автомат от сливного канала, электросети и перекрыть подачу воды, закрутив кран у заливного шланга. Затем идут следующие этапы:
- Необходимо отвёрткой бережно поддеть верхнюю управления со всех частей. Затем эту панель нужно подтянуть вверх, а потом к задней панели. После этих действий эту деталь необходимо наклонить под таким углом, чтобы была возможна работа с проводами. Чтобы в дальнейшем ничего не перепутать приз сборке стиральной машины, лучше всего заранее сфотографировать схему расположения патрубков и проводов. Запомнив схему расположения деталей, можно произвести демонтаж разъемов и проводов. Чтобы открутить панель, необходимо скрутить крепежные элементы, которые располагаются на печатной плате.
- Боковые части. Для того, чтобы быстро удалить непосредственно боковые панели, нужно выкрутить все винты, затем отклонить на себя нижнюю часть и потянуть вниз.
- Передняя часть. Она демонтируется только после того, как будут полностью сняты боковые части.
Перечень необходимых инструментов
Для корректной разборки стиральной машины домашнему мастеру потребуются такие инструменты, как:
- гаечные ключи (размер 8, 9, 19);
- сервисный крюк;
- отвертки (классическая плоская и крестовая);
- клещи и кусачки, использующиеся для хомутов самозажимного типа;
- кусачки обычные;
- плоскогубцы с изолированной прорезиненной рукояткой;
- отогнутые длинные плоскогубцы.
Почти все эти предметы обязательно найдутся в домашнем арсенале, а недостающие позиции понадобится просто докупить в хозяйственном магазине или позаимствовать у знакомых или соседей.
Если машинка работает долго, некоторые винты могут «прикипеть» к ячейкам. Открутить их будет проблематично, поэтому есть смысл использовать WD-40. Несколько капель размягчат места соединения и поспособствуют корректному выкручиванию соединительных деталей
Кроме всех выше перечисленных предметов, стоит запастись тазиком среднего размера, куда удобно сливать оставшуюся в шлангах воду, и несколькими салфетками из микрофибры. Ими можно будет промокнуть руки, протереть внутренние детали и собрать с пола вылившиеся из трубок остатки рабочей жидкости.
Как снять двигатель?
Двигатель стиральной машинки находится в задней ее части, под баком. Демонтаж мотора включает следующие этапы:
- Открутить болты, держащие заднюю стенку. Нужно быть внимательным, поскольку возможно наличие спрятанных болтов.
- Снять приводной ремень с вала;
- Открутить крепежные болты. Верхней частью двигатель прикручен к баку, а нижней к раме машинки;
- Немного приподнять бак, и потянуть двигатель на себя. Если мотор сопротивляется не нужно тянуть сильно. Требуется снять боковую стенку, возможно извлечь мотор с боку будет легче. Крепление у разных моделей стиральных машин может отличаться.
Важно! После демонтажа двигателя нужно изучить тип двигателя и его маркировку, она указана на корпусе. Поскольку нужно заказать щетки, подходящие для конкретного типа мотора
