Как проверить УЗО на работоспособность: методы проверки

При помощи контрольной лампы

Утечку тока через лампу устраивают так:

замеряют напряжение в сети

Оно может отличаться от стандартных 220 В на 10 единиц в большую или меньшую сторону, что важно. Для примера берется 210 В;
подбирается лампа с патроном для нее. Для проверки УЗО с уставкой тока утечки 30 мА используется светильник мощностью 10 Вт;
у контактам патрона лампы подключают два провода, соединения изолируют

Свободные концы проводов освобождают от изоляции и зачищают.

Для проверки УЗО с уставкой тока утечки 30 мА используется светильник мощностью 10 Вт;
у контактам патрона лампы подключают два провода, соединения изолируют. Свободные концы проводов освобождают от изоляции и зачищают.

Затем выполняют вычисления:

требуемое сопротивление для ограничения тока в цепи до 30 мА при напряжении 210 В: Rт = U / I = 210 / 0.03 = 7 кОм;
сопротивление лампы. При напряжении 220 В ее мощность составляет 10 Вт, следовательно, сила тока равна I = W / U = 10 / 220 = 0.0455 А.

Тогда сопротивление лампы равно: Rл = U / I = 220 / 0.0455 = 4835 Ом. Сопротивление лампы бессмысленно замерять мультиметром, поскольку в холодном состоянии оно в 10-12 раз ниже, чем в горячем. Потому его определяют именно расчетом. Сопротивление дополнительного резистора: Rдоп = Rт – Rл = 7 000 – 4835 = 2165 Ом. На дополнительном резисторе будет выделяться мощность: Wр = I^2 * Rдоп = 0,03^2 * 2165 = 1.95 Вт.

Порядок действий зависит от типа проводки:

с заземлением. Проверку выполняют на любой из защищаемых УЗО розеток. Определив индикаторной отверткой гнездо с фазой, сюда подключают один из проводов, а вторым касаются вывода заземления. Ток потечет по цепи «фаза-резистор – лампа-земля» минуя нулевой проводник, что вызовет срабатывание УЗО. Если лампа горит (свечение будет очень тусклым), значит, аппарат защиты не сработал. Но такое явление может иметь место из-за недееспособности заземления. Рекомендуется выполнить контрольную проверку по второму методу;
без заземления. Проверку осуществляют в распределительном щите, где установлено УЗО. Сверху и снизу у него имеется по 2 клеммы: к верхним (L1 и N1) подводятся «фаза» и «ноль» от сети, к нижним (L2 и N2) подключается защищаемая цепь. Одним проводом тестера касаются нижней фазной клеммы (L2), вторым — верхней нулевой (N1). Исправное УЗО отключится.

Ни в коем случае нельзя организовывать утечку тока через систему отопления или иные не предназначенные для этого металлические конструкции. Если расчеты сделаны с ошибкой, сила тока может превысить 30 мА и тогда кто-то из жильцов, случайно прикоснувшись к батарее, может получить электротравму.

Как проверить дифавтомат в домашних условиях? – Справочник домашнего мастера

В настоящее время на рынке электронных коммутационных аппаратов появились эффективные, и довольно, удобные устройства — дифференциальные автоматы.

Они компактны и содержат в себе сразу несколько защит: максимальная токовая (от короткого замыкания), тепловая (от превышения номинальной нагрузки дольше установленного времени) и УЗО (защита человека от поражения электрическим током при ухудшении изоляции проводки или электроприборов).

С появлением данных аппаратов появляется и необходимость проверки их исправности. В этой статье мы подробно расскажем, как проверить дифавтомат на работоспособность всеми доступными методами.

Как проверить дифференциальный автомат и УЗО

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе.

Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
Обычной батарейкой от 1,5 В до 9 В.
Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
Простым постоянным магнитом.
Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Виды автоматических выключателей

Любое методическое руководство должно оговаривать, для каких типов защитных автоматов оно разработано.

В данном случае в состав дифавтоматов входят АВ («автоматические выключатели»), используемые в сетях до 1000 В, максимальное напряжение между фазами которых не превышает 440 В.

В приведенных выше стандартах приводится три классификационных схемы для таких приборов.

По количеству полюсов

В зависимости от количества контролируемых фазных линий автоматические выключатели делятся на следующие

однофазные (одно- и двухполюсные) или трехфазные (трех- и четырехполюсные);
для постоянного или переменного токов.

Отметим, что проверка правильности монтажа присутствует практически в каждой методике тестирования, поэтому в таблице ниже мы привели информацию, на основании которой можно сделать вывод о корректности схемного размещения того или иного выключателя.

Виды автоматических выключателей

Под однополюсным автоматом в данном случае понимается прибор, контролирующий превышение тока только по одной фазе.

Различие между однополюсными и двухполюсными автоматом

По току мгновенного расцепления

На сегодняшний день различают две группы выключателей, принадлежащих разным диапазонам токов мгновенного отключения (ранее было три):

группа «B» (от 3 до 5 In);
группа «C» (от 5 до 10 In).

Диапазоны токов мгновенного расцепления

В ходе проверки правильности выбора защитных автоматов следует учитывать не только номинальную мощность сети, но и пусковые токи некоторых электромашин, которые могут достигать 5-7 In.

Напомним, что под номинальным током защитного автомата может пониматься как максимально допустимый ток, проходящий через коммутационную цепь автомата, так и предельные токи, протекание которых через тепловой расцепитель не приводят к размыканию контактов.

В данном случае под In подразумевается максимальный нерасцепляющий ток.

По постоянной времени

Этот классификатор применяется к выключателям, работающим в цепях с постоянным током.

Различают две подгруппы выключателей, разделяемых по этому параметру:

с постоянной времени Тс
Тс

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

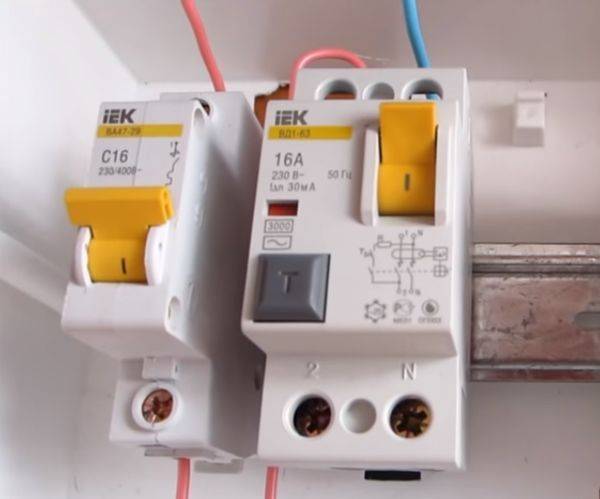

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Проверка дифференциального автомата АД14 от ИЭК

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).

Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).

Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!

Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).

Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.

Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.

Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.

Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.

Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.

Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.

Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:

измерение отключающего дифференциального тока (тока уставки)
измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)

1. Измерение отключающего дифференциального тока (тока уставки)

Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.

Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.

Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.

Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.

Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.

В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.

Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

специальной кнопкой на корпусе выключателя;
гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
с помощью постоянного магнита;
с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

Как проверить УЗО на срабатывание
Причины срабатывания дифференциального автомата
Причины поражения электрическим током

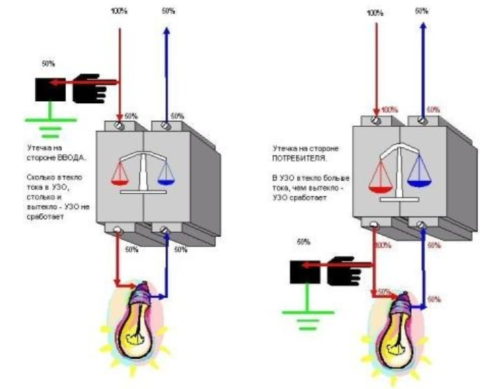

Имитация утечки тока

Большей убедительности можно добиться, проверяя УЗО на практике. Для реализации этого способа требуется сборка небольшой схемы. Положительным моментом является то, что можно наглядно убедиться в срабатывании устройства. Отрицательным — невозможность фиксации времени, при котором сработает устройство.

Реализовать проект можно с помощью следующих средств:

электролампы мощностью 10 Вт.
сопротивления величиной 2 кОм.
реостата и амперметра.

Естественно, необходимо само УЗО и определенное количество соединительных проводов.

Главный смысл состоит в том, что необходимо будет плавное повышение утечки тока. Тогда можно будут наблюдаться значения, при которых произойдет отключение устройства. Регуляция тока осуществляется с помощью реостата. Параллельно с этим будет изменяться и величина светового потока лампы.

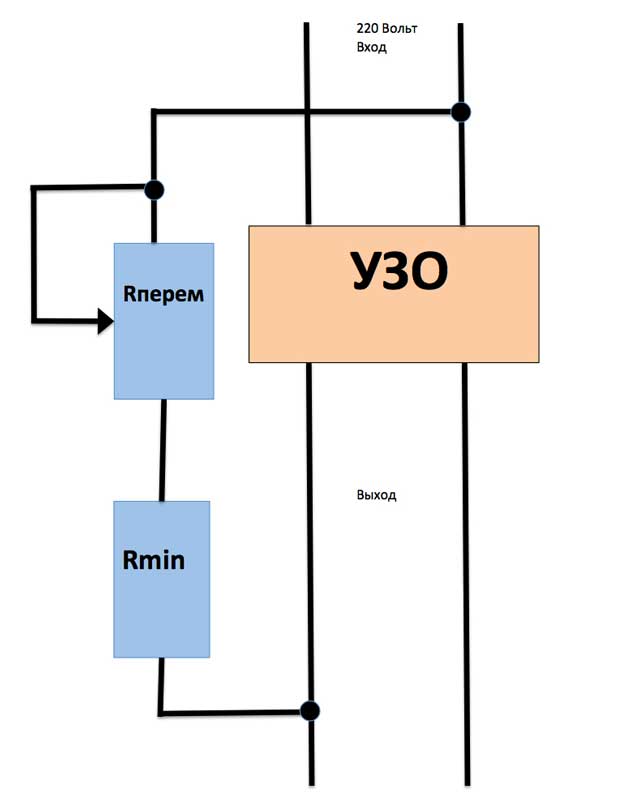

Схема для проверки устройства защиты при имитации токовых утечек с помощью лампочки мощностью 10 Вт

Необходим последовательный сбор всех элементов конструкции. Один конец провода подсоединяется к выходу фазы устройства, а другой закрепляется к нулю.

Может случиться такая ситуация, при которой нажимают на кнопку ТЕСТ, а срабатывания устройства не происходит. Это говорит о том, что неисправен какой-то внутренний механизм, связанный с симуляцией утечки — прибор при этом продолжает выполнять свои защитные функции.

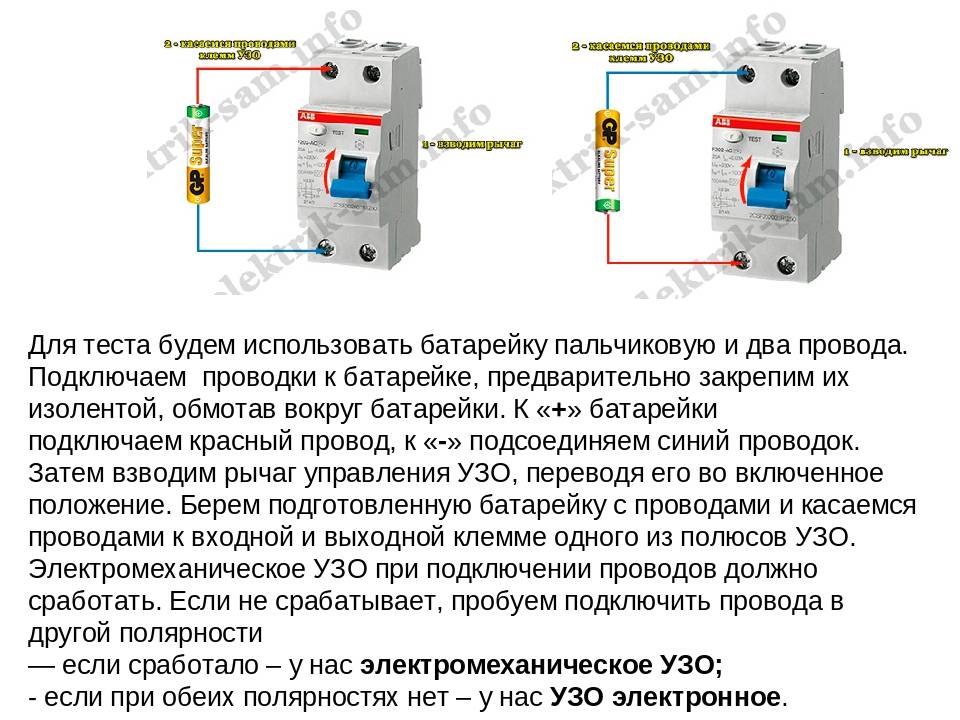

Проверка с помощью батарейки

Этим способом может проверить работу прибора даже человек без малейшего багажа знаний в области электротехники, причем выполнить это можно прямо в магазине в момент его приобретения.

К полюсу защитного автоматического устройства присоединяется отрезок провода. Длина его должна быть не менее 10 см. Второй конец провода имеется снизу и имеет заводское выполнение. К этим проводам и присоединяют пальчиковую батарейку.

Проверка защитного устройства с использованием элемента питания в домашних условиях

Если срабатывания устройства не произошло, требуется поменять полюса батарейки при соединении проводов. Рычаг будет выбит, что является свидетельством работоспособности прибора.

В настоящие время подобные приборы не являются дефицитом. Не потребуется тратить время на его поиски. Для этого достаточно зайти в любой магазин электротехники и приобрести устройство, способное надежно защитить от непредвиденных ситуаций, связанных с безопасностью.

Три основных типа

Разными производителями выпускается великое множество моделей, но все они разделены на три типа:

АС для синусоидального переменного тока;
А для пульсирующего постоянного (а также для синусоидального переменного);
В для постоянного (а также для пульсирующего постоянного и для синусоидального переменного).

Самым простым и недорогим является устройство АС. Оно срабатывает только при возникновении утечек на участках цепей с переменным током.

Для жилых помещений, где установлены приборы, использующие в работе постоянный ток (телевизоры, компьютеры, некоторые осветительные приборы), необходимо применять тип А. Модели эти дороже, но они обеспечат отключение при любой утечке, если ее параметры соответствуют параметрам выбранного УЗО.

Устройства типа В обладают повышенной надежностью, они дороги и используются на промышленных объектах.

Иногда, при последовательном включении нескольких устройств, применяют УЗО селективного действия (S), которые отключаются с минимальной задержкой, позволяющей сработать устройствам, установленным ближе к нагрузке.

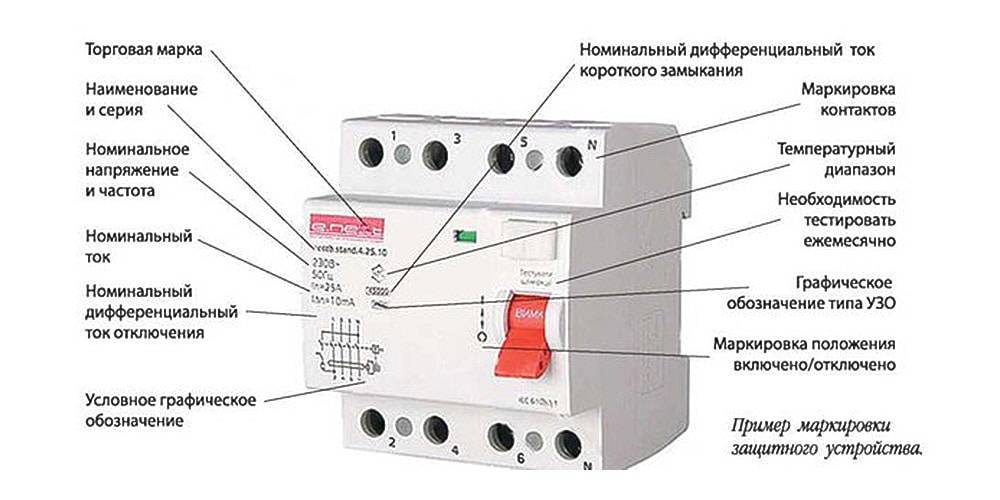

Поскольку тип относится к важным характеристикам, его изображают на корпусе в виде прямоугольника. Синусоида внутри прямоугольника – показатель переменного тока (АС). Прямая и пунктирная линии указывают на тип В, в свою очередь А обозначается специальным значком для импульсного тока.

Проверка УЗО с использованием лампы контроля

Каждый, кто заботится о своей безопасности, должен проводить контрольную проверку правильной работы УЗО хотя бы раз в несколько месяцев. Работу УЗО можно проверить самостоятельно, используя практичный и надежный метод. Устройство работает так, что при появлении утечки тока, оно срабатывает.

Для проверки устройства таким способом понадобится электрический провод, электрическая лампа накаливания, патрон, сопротивления и специальные электроинстуремнты. Перед тем как создавать утечку, следует рассчитать, какой ток утечки может быть создан. Это зависит от тока, который протекает через электрическую лампу.

Как проверить работу УЗО при помощи лампы:

Параллельно соединить два резистора. Чтобы их мощность составила 10 Вт, при этом сопротивление должно быть 2,35 кОМ.
Используя провода, эти соединения присоединяют к электрической лампе.
Если в помещении к розеткам есть подключение защитного нуля, то проверить работу УЗО можно, используя любую розетку.
Один провод нужно соединить с фазой, другим проводом необходимо прикоснуться к защитному нулю.

Как только действие будет совершено, устройство должно мгновенно сработать. Если в розетках отсутствует защитный ноль, то проверка каждой розетки будет невозможна. Если дело обстоит таким образом, проверить работает ли УЗО можно через электрический щиток.

Как проверить дифференциальный автомат

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.
