Как правильно выбрать УЗО по мощности: существующие виды УЗО + тонкости выбора

Шаг №10 Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

ABB

Schneider

Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя “сборную СССР”.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

https://youtube.com/watch?v=HBOuHPYQ0uw%3F

Количество УЗО в квартире

Число приборов защиты подбирают по количеству точек, которые требуется защищать. Кроме того необходимо предусмотреть аппарат для группы, устанавливаемый на вводе в квартиру за счетчиком.

Для уменьшения количества изделий возможно разбивка потребителей на группы. Например: группа освещения; группа электробытовых стационарных приборов (холодильник, варочная панель); группы особо опасных помещений (ванная, кухня). Причем возможно применение одного УЗО на группу автоматов, защищающих от перегрузок определенных потребителей. После счетчика обязательно устанавливается вводное УЗО.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

• Простая одноуровневая схема с одним прибором защиты.
• Одноуровневая схема с несколькими приборами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

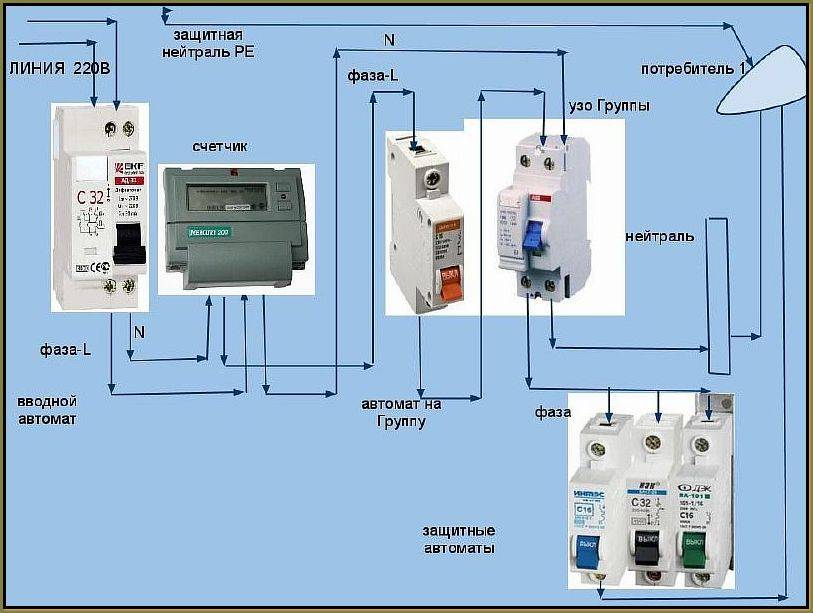

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт	2.2	3.5	5.5	7	8.8	13.8	17.6	22
Тип УЗО на 10-300 мА	10 А	16 А	25 А	32 А	40 А	64 А	80 А	100 А

Крепление УЗО в щитке на DIN-рейке

В настенном щитке или коробках УЗО, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.

Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать УЗО, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.

DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне УЗО имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку УЗО нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус УЗО и выйдет из него, когда УЗО будет прижато всей плоскостью к DIN-рейке.

Для снятия УЗО с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть УЗО свободно отведется от DIN-рейки.

Подключенное УЗО находится под напряжением фазы и перед демонтажем его необходимо обесточить.

Схема трёхфазного подключения

Привожу пример подключения 3-х фазного УЗО в ВРУ (вводном распределительном устройстве) частного жилого дома. Предусмотрено 3-х фазное подключение т.к. предполагается, что в доме есть 3-х фазная нагрузка (станки, электротопление, насосы). Разрешенная мощность для жилых домов физ. лиц 15 кВт, мощность ограничена вводным автоматом на 25 А. Для простоты и наглядности привожу по одному 3-х фазному и 1 фазному подключению. Предполагается, что подключена баня, сарай (схема подключения идентична схеме подключения дома). В качестве вводного использую УЗО на 100 мА (противопожарное) с выдержкой времени. Выдержка времени нужна для избирательного отключения построек, т.к. на каждую постройку есть свое противопожарное УЗО на 100 мА без выдержек, за которым следуют защитные (10 мА и 30 мА). Видео о правильном подключении УЗО на примере квартирного щитка:

Как выбрать автоматический выключатель

Перед рассмотрением рейтинга производителей напомним главные критерии выбора автоматических выключателей, чтобы последующие данные в ТОПе были понятны

Автоматы для защиты электроцепи выбирают, обращая внимание на:

1. Максимальный номинальный ток . Показатель варьирует от 1 до 6300 А, и зависит от сечения проводки. Например, если в доме проложены провода сечением 1.5 мм2, то подойдет автомат от 15 до 20 А. Узнать параметры проводки можно по данным на обмотке или замерив диаметр оголенной жилы.
2. Количество полюсов . Варьирует от 1 до 4. Позволяет запитывать сразу несколько линий от одного автомата. Это экономит место в щитке и ускоряет подключение, но при срабатывании одного из направлений обесточатся сразу все. Еще это влияет на подключение к однофазной или трехфазной сети. Для последнего варианта практично выбирать модульные конструкции с тремя или четырьмя полюсами, чтобы полностью обесточивать цепь одним устройством.
3. Предполагаемую нагрузку . Этот параметр тесно связан с сечением провода, но зависит еще от мощности подключаемых приборов к линии (электрочайник, электроплитка, микроволновка, мультиварка и т.д.). Например, если суммарная нагрузка на автомат составляет 5 кВт, то нужен показатель 25 А.
4. Характеристику срабатывания . Это время реагирования на повышение проходящей мощности. В квартире, где нет высоких пусковых токов, стоит приобретать автоматические выключатели со значением В, подразумевающим моментальное реагирование. В частном доме, имеющем мощный электрокотел, подойдет характеристика С, пропускающая первичный повышенный ток, и реагирующая только если он не понизится в первые секунды. Для мастерской со станками выбирают электротовары с категорией D.

https://electrik.info/protection/1228-kakoe-uzo-vybrat-kriterii-pravilnogo-vybora.html https://vyboroved.ru/vybor/1361-kak-vybrat-uzo.html https://expertology.ru/12-luchshikh-proizvoditeley-avtomaticheskikh-vyklyuchateley/

Основные проблемы

Ниже приведены основные проблемы, которые принято обычно связывают с неправильной работой УЗО.

Срабатывает УЗО на водонагревателе

При диагностировании такого случая, для начала, необходимо исключить неисправность в самом устройстве защиты или старение изоляции проводки. Для этого достаточно подключить любой другой прибор в линию, питающую водонагреватель. В случае, если отключения не произошло, необходимо искать проблему в водонагревателе.

Почему выбивает УЗО на водонагревателе?
Основная причина — нарушение электрической цепи внутри бойлера. Как показывает практика, наиболее распространенное явление – нарушение изоляции питающего провода внутри корпуса. Неизолированный провод касается металлического корпуса водонагревателя и цепь замыкается через землю. То есть ток в обратном проводе становится меньше чем в прямом,  что вызывает срабатывание УЗО. Рассмотрим схему:

В исправном бойлере нет тока утечки на землю (РЕ) потому что нет электрической связи с корпусом. Поэтому ток в фазном и нулевом проводе одинаков — УЗО не срабатывает. Теперь рассмотрим случай повреждения цепи внутри водонагревателя:

В таком случае цепь замыкается по земле в обход УЗО. Баланс прямого и обратного тока в УЗО нарушается, и устройство срабатывает.

Выбивает УЗО при включении стиральной машины

Причиной отключения стиральной машины может так же являться нарушение цепи, как и в случае с водонагревателем. Проблема решается аналогичным способом – разбираем машинку и ищем нарушения изоляции проводов. Как показывает практика, в 9 из 10 случаев причина кроется именно в этом.

Также возможен и более «интересный» случай. Дело в том, что в момент пуска электрического двигателя (пуска стиральной машины) происходят сложные электромеханические и электромагнитные процессы в цепи. Двигатель машинки изменяет форму потребляемого тока (возникают апериодические составляющие постоянного тока), эти изменения «расцениваются» УЗО как аварийный режим и происходит отключение. Помимо этого, цепь управления некоторых стиральных машин запитывается постоянным током. В цепи управления так же возможны незначительные утечки. Поэтому можно «отстроиться» от  ложных срабатываний сменив УЗО на больший номинал (30 мА вместо 10 мА) или применив УЗО типа АС (вместо А). Напомню, УЗО типа АС реагирует лишь на изменение периодического тока, что вполне достаточно для бытового применения.

УЗО срабатывает без нагрузки

В этом случае могут быть 2 проблемы: неисправное УЗО или проблемы в проводке, например нарушение изоляции провода, что приводит к утечке тока на землю.

Несколько групп

Допустим, в квартире предусмотрены еще две группы освещения с автоматами защиты на 16 A, две розеточные с автоматами на 20 A и 25 А. В группах освещения длина проводников по 50 м, а нагрузка составляет 0,3 и 0,6 кВт. В розеточных длина фазных проводов 40 и 60 м соответственно, а общая (переменная и постоянная) нагрузка 17 и 22 A соответственно.

Произведем расчеты по группам.

Расчет для первой осветительной:

P – мощность осветительных приборов,

U – напряжение сети.

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х1,4+0,01х50)=3,18 mA.

Расчет для второй осветительной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х2,8+0,01х50)=9,9 mA.

Расчет для первой розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х17+0,01х40)=21,6 mA.

Расчет для второй розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х22+0,01х60)=28,2 mA.

Так как УЗО по IΔn имеют номиналы 10, 30, 100, 300, 500 миллиампер, то некоторые группы электроснабжения можно объединить. При этом нужно помнить, что прибор срабатывает при достижении 50-100% IΔn.

По расчетам первая осветительная и розеточная группы в сумме по IΔn составляют 24,78 мА. Их можно подключить к устройству с отключающим током 30 миллиампер. Вторая розеточная подсоединяется к такому же 30 миллиамперному устройству. Вторая осветительная – к УЗО с током отключения 10 мА. Суммарный рассчитанный отключающий ток получился равным:

IΔn Σ=9,36+3,18+9,9+21,6+28,2=72,24 mA.

Приступаем к подбору УЗО. Ближайшее по отключающему току – на 100 мА. Его и нужно установить в качестве противопожарного.

Проверка работоспособности УЗО

Чтобы убедиться, что УЗО выполняет свою задачу, можно воспользоваться кнопкой «Тест», расположенной на лицевой панели прибора. При нажатии кнопки внутри устройства должна создаться электрическая цепь, копирующая ситуацию утечки.

Если отключения не последовало, то возможны следующие ситуации:

• аппарат неправильно подключён к сети;
• кнопка сломана или не работает её электрическая схема;
• защита устройства неисправна.

Удостовериться, что причина несрабатывания УЗО заключается в поломке кнопки или защитного механизма, можно иными методами.

Точные результаты показывает проверка выключателя дифференциального тока посредством простой пальчиковой батарейки. Устройство типа A срабатывает вне зависимости от полярности подключения батарейки. А прибор типа AC действует только при определённой полярности. Это объясняется тем, что УЗО разновидности A реагирует на любой электрический ток.

С помощью батарейки можно точно проверить, работоспособно ли УЗО

Сымитировать реальную аварию для оценки работы устройства позволяет способ, при котором используется лампа накаливания и резистор. От проверки кнопкой «Тест» этот метод отличается созданием цепи для утечки тока не внутри, а снаружи прибора.

Для тестирования УЗО таким способом требуется подготовить:

• лампу накаливания мощностью 10 Вт;
• резистор 2,3–2,5 кОм мощностью 5–10 Вт;
• патрон для лампы;
• провод с изоляцией.

Проверка с помощью лампы и резистора выполняется поэтапно:

1. Лампу последовательно соединяют с резистором, тем самым создавая цепь, которая имитирует утечку.
2. Первый провод созданной цепи подключают к заземляющему контакту розетки, а второй — к фазе той же самой розетки.

Если защита сработает, то розетка моментально отключится от сети.

Электроника или электромеханика

Выбираем УЗО — какое предпочесть, — электронное или электромеханическое? На рынке существуют два типа таких приборов. Разница между ними — в типе срабатывающего механизма. Электронное УЗО дешевле, но имеет существенный недостаток: оно работает только при наличии внешнего питания.

Люди, полагающие, что если нет питания — нет и опасности, ошибаются. При обрыве нулевого провода свет гореть не будет, но на фазе питание сохранится. Сохраняется опасность утечки тока и, соответственно, электрического удара. Поэтому помните: лучшими УЗО стоит считать электромеханические. Они не зависят от внешнего питания.

Отличить один тип УЗО от другого можно по следующим признакам:

• маркировка. У электроники на схеме всегда присутствует треугольник с буквой «А» — усилитель по току;
• с помощью батарейки. При подключении к прибору обычной батарейки электромеханика срабатывает, электроника — нет;
• с помощью магнита. Включенное электромеханическое УЗО выключится, если к нему поднести магнит.

Именно электромеханику стоит выбрать для частного дома, где качество проводки обычно хуже, чем в квартире, а вероятность перегорания или обрыва нулевого проводника выше. Просто в силу того, что часть проводки дачного домика или коттеджа всегда находится на улице, и подвержена воздействию внешней среды.

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

• корпуса;
• трансформатора с тремя обмотками;
• реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

• коротких замыканиях;
• перегрузках в сети и/или самой электроустановке;
• сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

1 дифзащита или больше?

Видео 1.

В видео 1 обсуждается вопросы экономии на защите от тока утечки. Насколько она уместна? 1 одно на вводе в квартиру (частный дом) часто служит причиной ложных (и не только) срабатываний с полным отключением всех приборов и освещения. Вызов и ожидание  в темноте электриков достаточно неприятное занятие.

Фото 1. Ложные срабатывание вызываются неправильно подобранным значением срабатывания защиты. Чем длиннее проводка, чем больше нагрузок с преобразованием переменного напряжения в постоянное (телевизоры, компьютеры, медиаприставки и т.д.) тем больше причин срабатывания одиночно установленного УЗО.Фото 2. Очевидным решением является разделение потребителей на группы. Ток срабатывания для обычных помещений составляет 30 мА. При этом отключение потребителя всегда происходит при половине этого значения – 15 мА.Фото 3. Для электроприборов для влажных помещений – бойлеры, стиральные машины устанавливают диф реле с значением в 10 мА (и ниже). Небольшая величина срабатывания защиты требует установки реле на каждый потребитель.

Выбор типа УЗО

Наконец мы подошли к выбору типа УЗО. В бытовых электросетях обычно используют УЗО двух типов: АС и А. Самый распространенный тип АС. Он защищает от тока утечки синусоидальной переменной формы. Но в современных квартирах работает множество приборов (телевизоры, компьютеры и т.д), использующих импульсные блоки питания, выпрямители и регуляторы на тиристорах, которые при пробое могут создавать импульсные токи утечки. На такие утечки УЗО типа АС не будут реагировать, поэтому в жилых квартирах желательно использовать УЗО типа А.

По конструктивному исполнению, лучше всего выбрать электромеханические УЗО. Они не требуют для своей работы питания и для того, чтобы они сработали достаточно, чтобы появился дифференциальный ток.

Следующим шагом будет выбор номинального условного тока короткого замыкания (I_nc). Этот параметр определяет надежность и прочность устройства, качество исполнения его механизма и электрических соединений. В быту обычно используют УЗО с показателем 6000А. Но для загородного дома этот показатель желательно увеличить до 10 кА.

Селективность при выборе УЗО

Определяем селективность. Селективность устройств защитного отключения означает, что для устройств, включенных в цепь последовательно, при возникновении в защищаемой ими цепи тока утечки, должно сработать только то УЗО, которое ближе всех расположено к месту повреждения. Если сказать проще, селективность позволяет исключить нежелательные отключения последующих УЗО, что упрощает поиск и устранение неисправности, приведшей к срабатыванию, и обеспечивает работоспособность остальных участков цепи.

Для того, чтобы обеспечить селективность работы УЗО, включенных в цепь последовательно по древовидной схеме, необходимо выполнить два условия (независимо от значений токов утечки, возникающих при повреждениях в электрической сети):

• Селективность по времени
• Селективность по току.

Для УЗО общего типа, ГОСТ определяет только максимальное время отключения. Селективное УЗО срабатывает с задержкой. При появлении тока утечки в одной из нижестоящих групп, вышестоящее селективное УЗО будет пропускать через себя ток утечки при этом выжидать, давая возможность сработать УЗО в этой группе, поскольку оно имеет меньшее время срабатывания.

Температурное исполнение УЗО

Далее смотрим на температурное исполнение. Стандартно УЗО рассчитаны на диапазон температуры окружающей среды от -5 до +40°С. Если требуется установить УЗО на улице, то его необходимо выбрать с символом снежинка на передней панели. Эти УЗО работают в диапазоне температур от -25 до + 40°С.

Степень защиты УЗО. В стандартном исполнении УЗО выпускаются со степенью защиты IР20 и на корпусе она не указывается. В случае, если необходимо другое исполнение, то выбираем его по каталогу для конкретного бренда.

Выбираем производителя. Желательно, чтобы все УЗО были одного производителя. Это необходимо для соблюдения селективности. Думаю, что будет удобно заказывать сразу всю комплектацию электрощита у официальных представителей выбранного вами производителя.

Вот и все, на что надо обратить внимание при выборе УЗО. Я считаю, что сборку электрического щита лучше доверить специалистам, особенно когда речь идет о загородном доме

Но сначала вы должны продумать какую электрическую технику вы будите эксплуатировать в своем доме и где она будет стоять. Исходя из этих данных, специалист сделает электрическую схему дома и определит необходимый ассортимент оборудования для электрического щита. А вопрос как выбрать УЗО не будет стоять перед вами.

В следующей статье я расскажу что выбрать, УЗО или дифавтомат.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Классификация устройств по форме токовой утечки

Практически все характеристики отображаются на корпусах устройств защитного отключения. Там указываются номинальные параметры, схема подключения и некоторые буквенные символы. Мы уже рассмотрели выше, что значат английские буквы «S» и «G», а что характеризует обозначение «В», «А» и «АС»? Эта маркировка УЗО означает разные формы токовых утечек, на которые реагирует устройство:

1. Тип «АС» – наиболее распространённый и доступный в финансовом плане. Эти УЗО отключаются при появлении в сетях мгновенных или плавно нарастающих переменных токовых утечек синусоидальной формы.

1. Тип «А». Эти устройства реагируют, так же как и «АС» на синусоидальные переменные токовые утечки, плюс ещё и на постоянные пульсирующие формы тока. Цена УЗО типа «А» выше за счёт того, что они контролируют не только переменные, но и постоянные утечки.
2. Тип «В». Эти устройства в жилых квартирах и домах практически не применяются, чаще их устанавливают в производственных помещениях. Они осуществляют контроль сразу за тремя формами токовых утечек: постоянной пульсирующей, выпрямленной и переменной синусоидальной.

Все мы отлично знаем, что наша бытовая электрическая сеть имеет переменную синусоидальную форму. Казалось бы, что достаточно устанавливать УЗО «АС», зачем ещё нужны какие-то «А» и «В»? Но если вы внимательно прочитаете характеристики современной бытовой техники, то обнаружите, что в большинстве своём приборы оборудованы полупроводниковыми блоками питания. Когда синусоида доходит до этого элемента, то преобразуется в импульсный полупериод. Если повреждение произойдёт в этом месте, то устройство «АС» не обнаружит постоянную токовую утечку и не сработает.

Рекомендуем внимательно изучать паспорт на бытовую технику, перед тем как отправитесь покупать УЗО. Производитель зачастую указывает, через какой тип («А» или «АС») необходимо выполнить подключение.

Параметры выбора УЗО

Тип расцепления

УЗО, устанавливаемые в квартирах, имеют два типа расцепления: А и АС.

Устройства типа АС срабатывают на переменный синусоидальный ток утечки, который появляется внезапно или постепенно растет.

Устройства типа А срабатывают на переменный синусоидальный и постоянный пульсирующий токи утечки, которые возникают внезапно или постепенно увеличиваются (рекомендованы для установки на линии, обслуживающие бытовые электроприборы, где установлены выпрямители и импульсные блоки питания: компьютеры, телевизоры и прочее оборудование, оснащенное электроникой).

Селективность

Селективное УЗО (S – с большей выдержкой, G – с меньшей выдержкой) устанавливают на вводе перед прочими устройствами, обслуживающими разные группы в квартире или коттедже.

Оно фиксирует утечку, но срабатывает лишь через определенный промежуток времени (задержка 0,2-0,5 секунды). Благодаря этому группы, где не было утечки, не обесточиваются.

Количество полюсов

В зависимости от напряжения в сети зависит количество полюсов в используемом устройстве: для сети 220 В – двухполюсный, для сети 380 В – четырёхполюсный.

Номинальный ток защиты

Параметр определяет, какой силы ток сможет пропускать устройство при продолжительном режиме работы. Показатель должен быть равным или на ступень выше, чем у автоматического выключателя, защищающего этот же участок цепи.

Номинальный отключающий дифференциальный ток

Этот показатель определяет ток утечки, при котором выключатель сработает. Универсальным считается УЗО с показателем 30мА, оно обеспечит защиту от поражения током и возгорания, может использоваться в линиях с достаточно большой нагрузкой без ложных срабатываний.

Выключатели с показателем менее 30мА не всегда способны обеспечить пожаробезопасность, при значительных нагрузках часто срабатывают ошибочно.

Номинальное время отключения

Показатель, определяющий временной промежуток между моментом появления утечки и моментом срабатывания выключателя. Стандарты определяют максимально допустимое время срабатывания до 0,3 секунды, качественные устройства срабатывают за 0,02-0,03 секунды.

Рабочий температурный режим

Большинство выключателей предназначены для эксплуатации в температурном диапазоне от — 5 °C до + 40 °C, при необходимости можно приобрести устройство, способное реагировать при морозе до -25 °C.

Виды УЗО

Параметры, по которым можно подразделить защитные устройства:

• Способ управления – зависящие и независящие от напряжения;
• Назначение – со встроенной защитой от сверхтоков и без нее;
• Способ установки – стационарные и независимые;
• Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).

Электромеханическое УЗО

Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.

Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.

В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.

Расчет автоматических выключателей

Перед покупкой дифавтомата важно рассчитать его так, чтобы обеспечить своевременное срабатывание и защиту без сбоев электроприборов

Определение мощности автомата

Расчет автомата по мощности электроприемника выполняется, когда проводка по всей длине рассчитана на определенный тип нагрузки. Допустимый ток в этом случае будет больше номинальных показателей автомата.

Расчет номинальной мощности автомата

Чтобы не заниматься вычислениями, можно:

• Посмотреть документацию бытовой техники.
• Изучить информацию на задней панели.
• Воспользоваться таблицей со средними значениями мощности приборов.

Тип электроприбора	Мощность потребления, Вт
Стиральная машинка	2000-2500
Пол с электроподогревом	2000-2500
Электроплита	4500-8500
Посудомоечная машина	2000-2500
Холодильник	140-300
Миксер	250-400
Фен	400-1600
Утюг	900-1700
Пылесос	680-1400
Вентилятор	2500-4000
Телевизор	125-180
Освещение	20-100

Вычисление номинального тока

Данные на корпусе дифавтомата

При вычислениях номинального тока ориентируются на сечение провода. Значение номинального тока автомата должно быть меньше максимального показателя, рассчитанного на данный кабель.

Автомат подбирается по минимальному сечению проводов. К примеру, для медного кабеля сечением 1,5 мм2 допустимый ток равняется 25 А. Автомат со значением 25 А приведет к перегреву проводки. Поэтому:

1. Производится подсчет мощности нагрузок на дифференциальный автомат.
2. Высчитывается мощность всех потребителей.
3. Делается вычисление по формуле расчетного тока автомата I = P/U, где P- суммарная мощность всех потребителей электричества U – напряжение сети.
4. Результат округляется.

Определение время-токовой характеристики

Для выражения время-токовой характеристики используются специальные графики. Кривая указывает реакцию автомата в условиях отключения тока. Зависимость времени срабатывания прибора от силы тока, проходящего через него, будет данным показателем.

Самыми распространенными характеристиками являются:

• B – от 3 до 5×In;
• C – от 5 до 10×In;
• D – от 10 до 20×In.

Буква означает ток срабатывания.

Как работает дифавтомат и от чего защищает

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Преимущество автоматического выключателя дифференциального тока – наличие в одном корпусе УЗО и АВ. При защите контролируемой сети от токов перегрузки и короткого замыкания он срабатывает как автоматический выключатель. Функции УЗО устройство выполняет в случаях предотвращения поражения человека токами утечки и устранения рисков возгораний.

Замена стандартных приборов на дифференциальный автомат обеспечивает:

• защиту владельцев и обслуживающего персонала от поражения током;
• предотвращение токовой утечки;
• целостность электросети в случаях колебания напряжения.
