Подключение посудомоечной машины к канализации, электросети, водопроводу

На что обращать внимание при выборе посудомоечной техники

Преимущества встраиваемой посудомойки перед отдельно стоящей заключаются в том, что она значительно экономит кухонное пространство, и гармонично вписывается в готовый дизайн. Вам останется только решить, какого размера машинка вам необходима, и соотнести габариты техники с местом ее предполагаемого расположения.

Типы посудомоечных машин

В первую очередь все посудомойки можно разделить на бытовые и промышленные. Вторые используются в местах общественного питания и на предприятиях, поэтому их мы затрагивать не будем.

Бытовые посудомойки можно разделить на следующие типы:

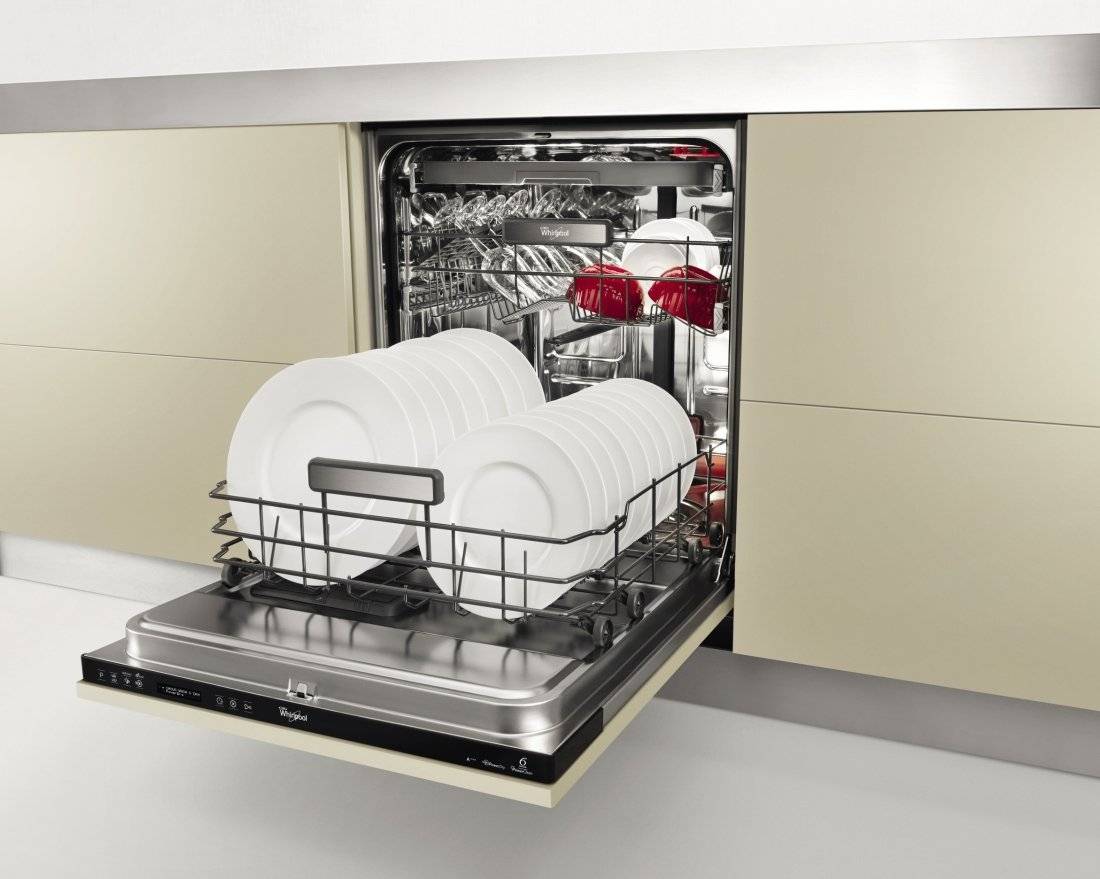

• полностью встраиваемые – система полностью скрыта за мебельным фасадом. Блок управления находится на торце передней стенки. Такие модели часто оснащают лучом-индикатором. Он создает на поверхности пола световой маркер, который сигнализирует о том, что цикл мытья не окончен;
• частично встраиваемые – передняя стенка полностью открыта либо частично скрыта за мебельным фронтом. Панель управления в этом случае находится над фасадом и доступна даже при включенной машине;
• отдельностоящие – самостоятельный агрегат в собственном корпусе;
  Следующая классификация затрагивает размерные характеристики посудомоек. Различают машины:
• полноразмерные – с шириной, равной 60 см. Отличный вариант для большой семьи. Такая «помощница» справится с целой горой посуды. За один цикл она способна отмыть от 10 до 17 комплектов. В ней легко разместить кастрюли, противни. Высота таких машин в пределах 82-87 см, глубина 55-60 см. Представлены во всех категориях – встраиваемые, встраиваемые частично, отдельные;
• узкие – их ширина может быть от 45-49 см. Вмещают максимум 10 комплектов посуды. Больше подходят для небольших семей из 3-5 человек. Если же семья большая, придется запускать ее несколько раз;
• компактные – небольшие устройства, по размеру сходные с микроволновой печью. Имеют ширину от 35-45 см, поэтому их легко разместить на любой, даже самой маленькой кухне. За цикл способны отмывать 4-6 комплектов посуды. Представлены встраиваемыми и отдельностоящими вариантами конструкции.

Выбираем размер

Встраиваемые посудомойки бывают нескольких размеров, и, соответственно, вмещают разное количество посуды.

Таблица 1. Габариты посудомоечных машин

РазмерГабариты в сантиметрахМаксимальная вместимость (в количестве комплектов посуды)

Мини	50/50/55	5
Узкие	45/55/85	8
Полноразмерные	60/60/85	17

Как распланировать установку встройки различного размера, чертеж

Мини-посудомойки удобны тем, что их можно встроить в небольшой кухне даже под мойку или в пенал, так как она схожа по размерам с микроволновой печью и расположение ее на уровне глаз достаточно удобно. Узкие агрегаты стоит приобретать лишь при условии, что у вас не большая семья. Полноразмерные же целесообразно выбирать, если у вас много родственников и гостей полон дом. Но, нужно понимать, что и места в кухне, соответственно, такая машинка займет больше.

Существуют различные виды машинок, габариты корпуса которых могут варьироваться

Классы энергоэффективности и маркировка

Потребление электроэнергии и энергоэффективность − так же важный момент, на который следует обращать внимание при покупке. Производители обязаны указывать класс энергоэффективности для каждого изделия

Как правило, он обозначается на стикере, который наклеивается на сам прибор или вкладывается в пакет с документами на технику. Классы маркируются латинскими литерами: А+++, А++, А+, A, B, C,D (до 2010 года маркировка обозначалась литерами A, B, C, D, E, F, G), где соответственно класс А+++ − самая экономичная в плане потребления электроэнергии и воды модель.

Как маркируются классы энергоэффективности у посудомоечных машин различного типа

Но и цена на такие модели будет значительно выше, чем на изделие с последующей градацией классов. Также на стикере должны быть указаны:

• модель и торговая марка изделия;
• расход воды в литрах за цикл;
• расход электроэнергии за цикл (кВтч);
• класс сушки (А — G);
• количество комплектов посуды;
• класс производимого шума в децибелах.

Расшифровка обозначений, встречающихся на стикере, которым оснащен корпус посудомоечной машинки

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

1. Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
2. Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
3. Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

• сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
• изгиб канала уже образован верхней точкой подключения дренажного шланга;
• отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

1. Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.
2. В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.

   Пластиковая вставка для шланга

3. Для борьбы с сифонным эффектом применяется специальный антсифонный клапан. На рисунке ниже показан недорогой клапан, который следует устанавливать на слив посудомоечной машины. Но он не подлежит обслуживанию и требует замены раз в полгода.

Антсифонный клапан

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке.

Антсифонные клапаны

Подключение к канализации и электроснабжению

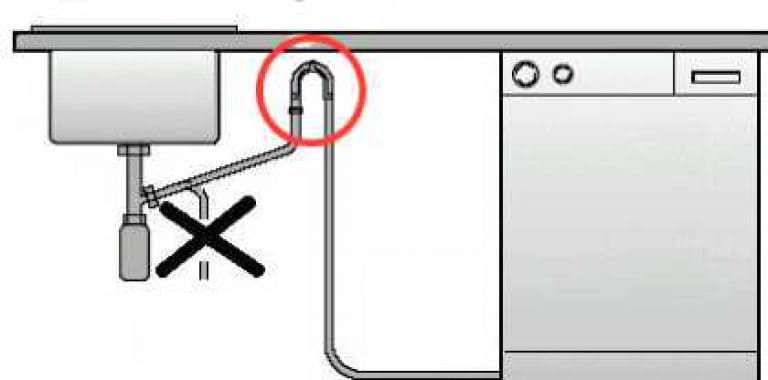

Схема подключения посудомоечной машины к канализации.

Канализация (дренажная система) необходима для выведения отработанной, уже грязной воды, которая образуется в процессе работы агрегата. Удобнее всего подключать дренаж под мойкой на кухне при помощи специального тройника. Дренажная труба обязательно должна располагаться под уклоном примерно в 2°. Наклон необходим для слива жидкости самотеком и невозможности возврата отработанной воды обратно в систему.

Не рекомендуется устанавливать посудомоечную машину дальше 2 м от системы забора воды, поскольку это приведет к повышенным нагрузкам при работе насоса, что может привести к преждевременному выходу его из строя.

Процедура подключения к электропитанию достаточно простая и не должна доставить хлопот

При этом очень важно помнить, что в моечном аппарате используются энергоемкие элементы – насос и двигатель. Для их работы понадобится кабель с широким сечением, имеющий хорошую, неповрежденную изоляцию

Производить совместное подключение (в одинаковые розетки) со стиральной машиной или плитой не рекомендуется. Мощные бытовые приборы, подключенные вместе, могут привести к расплавлению розеток и выходу из строя всей проводки. Категорически запрещены к использованию различные тройники и разделители. Самым надежным вариантом будет использование индивидуально розетки для посудомойки.

https://kuhnyamoya.ru/youtu.be/HnTYEQXuNrc

Для безопасной работы систему электроснабжения рекомендуется оборудовать заземлением. Это позволит избежать ударов током при прикосновении к металлическим элементам корпуса. Самым безопасным подключением, конечно, будет подключению прямо к распределительному щиту и пакетному выключателю, мощность которого будет составлять 16 А.

Предварительные работы перед монтажом ПММ

Существует два варианта установки посудомойки: самостоятельная и при помощи специалистов. В первом случае вы рискуете неправильно подключить машину, во втором придется расстаться с частью семейного бюджета.

Умений одного мастера порой бывает недостаточно, приходится вызывать бригаду специалистов: сборщика мебели, сантехника и электрика.

Услуги по установке встроенной техники предлагают компании, реализующие ее. За определенную плату в назначенное время приходит мастер-универсал, проводит все работы по подключению и проверяет исправность машины

Однако, если внимательно изучить инструкцию по монтажу, продумать подключение шлангов, найти или установить дополнительную розетку, можно и сэкономить, и приобрести новые умения, выполнив все самостоятельно.

Выбор места с учетом габаритов

Важный шаг – выбор места для монтажа. Для встраиваемой модели подходят мебельные модули первого уровня, то есть шкафы, стоящие на полу.

Но если вам приглянулась компактная мини-посудомойка, то с ее установкой немного проще – такую технику можно вставить на уровне пояса или груди (для удобства обслуживания).

Существует несколько условий выбора удачного места. Если их не соблюсти, в дальнейшем можно столкнуться с проблемами подачи/отвода воды или обслуживания ПММ.

Много сложностей по монтажу возникает, когда посудомойка интегрируется в уже установленный кухонный гарнитур. Приходится подгонять по размерам шкафы, а иногда демонтировать и переделывать часть мебели.

Рекомендуем позаботиться о месте для монтажа еще перед покупкой мебели. Это касается и остальной бытовой техники, требующей встраивания. Обычно сначала выбирают понравившиеся модели, а при составлении эскиза гарнитура учитывают их расположение и точные размеры. Рекомендации по выбору встраиваемой посудомойки мы привели в этом материале.

Подготовка инструментов и материалов

Производители встроенных ПММ иногда перечисляют в инструкции, какие инструменты могут пригодиться в процессе монтажа. Однако они рассчитывают на то, что предварительные работы уже произведены.

Если потребуются мероприятия по прокладке электролинии или врезке в трубу, то список необходимых предметов увеличится.

Для страховки и экономии времени следует запастись следующими инструментами:

• перфоратор или мощная дрель;
• разводной ключ;
• молоток;
• набор отверток, включающий плоские и крестовые;
• зубило;
• плоскогубцы;
• лазерный уровень;
• рулетка, угольник, карандаш;
• шуруповерт.

Кроме инструментов, потребуются детали для подключения. Бывшие в использовании элементы применять не рекомендуется – так снизится срок эксплуатации.

Для монтажа розетки нужно купить само эл/установочное изделие, подрозетник к нему, трехжильный медный кабель, дополнительное защитное устройство-автомат.

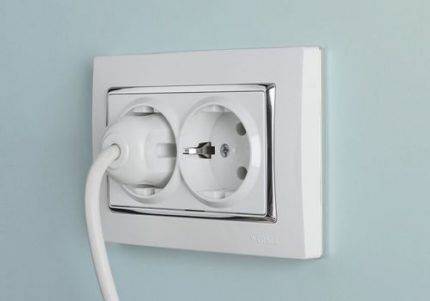

К розетке предъявляются особые требования: она должна быть «европейского» типа, с заземлением, желательно с защитой от влаги, полностью исправная, без повреждений

Для подключения воды потребуется металлический тройник для врезки в водопровод, фум-лента, кран для отсечения воды, резиновые прокладки, хомуты или стяжки для креплений.

Если сифон не предусмотрен для подключения еще одного сливного шланга, то его также придется поменять.

Если напряжение в сети часто дает сбои, рекомендуем приобрести стабилизатор. Его можно установить сразу на несколько устройств.

Этапы подключения

Основными шагами установки посудомоечной машины к водоснабжению и водоотводу являются следующие этапы:

• выбор модели;
• подготовительные работы;
• установка розетки электропитания;
• подключение к водопроводу;
• установки слива канализации;
• конечная проверка работоспособности изделия.

Сначала нужно приобрести устройство. Изделие подбирается исходя из собственных нужд и возможностей. Не стоит прислушиваться к советам окружающих – нужды у всех разные. Семье из 3 человек, например, подойдет узкая машинка, а для большого количества людей подбираются полноразмерные модели. Кроме габаритов изделия нужно руководствоваться типом – встроенным или отдельно стоящим.

При покупке посудомоечную машинку нужно проверить на целостность

Прежде чем начать подключение, следует тщательно осмотреть изделие на наличие дефектов. При транспортировке она могла повредиться – такое устройство нельзя устанавливать. Если машинка исправна, то можно приступать к подготовительным работам и проводить подключение.

Ищем место для посудомоечной машины

Конечно, проще всего, когда идет ремонт, нет мебели и другой бытовой техники. В данной ситуации можно еще продумать варианты правильной установки посудомоечной машины. Но прибор приобретен и есть желание поставить его в уже эксплуатируемый гарнитур. Какие есть предложения?

В принципе, вариантов немного:

• В напольную тумбы под мойку. Неплохой вариант, тем более пространства под сантехническим прибором предостаточно, обычно оно используется в качестве склада для моющих средств и ведра для мусора. Некоторые модели посудомойки могут не поместиться по высоте. Выход всегда найдется – придется переделать немного нижнюю часть шкафа. Самый большой вопрос в этом варианте – что делать с сифоном? Здесь два варианта: устанавливать плоскую посудомоечную машину (имеется в виду небольшую по глубине), чтобы за ней оставалось свободное пространство или использовать сифон специальной плоской конструкции. Это расположение посудомоечной машины на кухне имеет одно большое преимущество – близость расположения коммуникационных сетей: водопровод и канализация.
• Любой большой напольный шкафы, в котором хранится посуда больших размеров. Его надо будет переделывать.
• Очень популярны сегодня варочные поверхности. То есть, если этот бытовой прибор установить в столешницу, то место самой плиты освобождается. А значит, его можно использовать по своему усмотрения. А почему бы туда не поставить посудомойку.
• Можно отказаться от одной из напольных тумб. Конечно, уменьшится место хранения, что на сегодняшний день очень актуально, особенно когда разговор заходит о кухнях небольших габаритов. Но, как вариант, такую ситуацию можно рассматривать.
• Встречаются варианты, когда посудомойку устанавливают сверху стиралки. Не самая лучшая позиция, не самая безопасная, к тому же придется продумать способ подключения двух достаточно мощных приборов к розеткам.
• Если сам прибор является не очень габаритным, то почему не рассмотреть возможность установки его в настенные шкафы. Их просто придется усилить.

Учитывая все вышесказанное и отвечая на вопрос, куда поставить посудомоечную машину, необходимо обозначить, что современные приборы – это многообразие форм и размеров. Поэтому предварительно необходимо определиться с выбором.

Что сегодня предлагают производители.

1. Невстраиваемые модели – их нельзя установить в предмет гарнитура. Они устанавливаются как отдельная единица вне мебели.
2. Встраиваемые – это, наоборот, прибор, который интегрируется с кухонным гарнитуром.
3. Частично встраиваемые – это оборудование можно вмонтировать в мебельный гарнитур для кухни, но не в любой предмет.
4. Компактные – отдельная категория, которая предназначается для небольших кухонь и для малочисленных семей. Некоторые из таких установок можно размещать даже на столешницах, ведь их размеры не превышают габариты микроволновых печей.

Понятно, что три нижние позиции и являются теми приборами, которые можно поместить в кухонный гарнитур. То есть, задаваясь вопросом, как встроить посудомоечную машину в кухню, выбирайте именно один из трех предложенных вариантов.

Рекомендации по эксплуатации и обслуживанию

Чтобы посудомойка прослужила как можно дольше, нужно строго соблюдать рекомендации производителя и общие правила эксплуатации:

перед тем, как загрузить посуду, нужно очистить её от остатков пищи;
если посуда сильно загрязнена, её лучше сначала подержать под струёй воды;
важно правильно расставлять все предметы в корзинах;
столовые приборы располагают в специальном лотке, причём ножи обязательно следует ставить лезвиями вниз;
нельзя загружать агрегат под завязку, для циркуляции воды должно оставаться место;
располагать внутри острые предметы необходимо очень аккуратно, чтобы они не повредили посуду и дверцу ПММ:
для мытья посуды можно использовать только специальные составы и таблетки.

Периодически нужно вручную очищать не только стенки посудомойки, но и корзины с помощью обычного моющего средства для посуды ФОТО: sovet-ingenera.com

Выбор места с учетом способа установки

Чем раньше вы задумаетесь о приобретении техники, тем меньше хлопот будет при дальнейшем благоустройстве кухни.

Идеальный вариант – комплексный ремонт, включающий в себя:

• составление проекта;
• прокладку труб водопровода и канализации;
• проведение отдельных электролиний для мощных агрегатов;
• отделку помещения;
• установку мебели и техники.

В этом случае риски того, что не хватит ниши для посудомойки или не подойдут ее размеры, сводится к нулю. Стены с выведенными разъемами для подключения выглядят аккуратно, требования техники безопасности соблюдены.

Современная кухня представляет собой помещение, заполненное большим количеством крупной и мелкой бытовой техники. Составление проекта помогает правильно расположить как сами приборы, так и места подключения – розетки

Место монтажа зависит от типа машины, соответственно, от способа ее установки.

Все устройства принято делить на две категории:

• отдельностоящие, переносные, представляющие собой мобильный агрегат;
• встраиваемые, стационарные, для монтажа которых необходим шкаф.

Для правильной установки размер посудомоечной машины также имеет большое значение. Выделяют подкатегорию компактных машин, с уменьшенными габаритами.

Среди них есть как отдельностоящие приборы, предназначенные для установки на столешницу или в нишу шкафа, так и встраиваемые.

Варианты расположения посудомоек:

Продумать, как и куда установить посудомоечную машину, нужно заранее. Главным образом следует грамотно расположить агрегат относительно коммуникаций – максимально приблизить его к трубам.

Рекомендуем также в зоне доступности вмонтировать шкафы для посуды и прочей утвари, которая предназначена для мойки в ПММ.

Процесс уборки пройдет гораздо быстрее, если очистка тарелок от крупных кусков, загрузка посуды в лотки посудомойки, выкладывание чистой посуды на полки произойдет с одного и того же места.

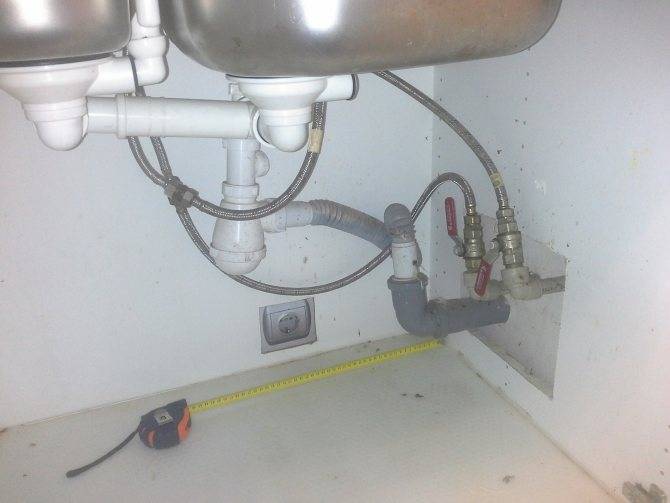

Подключение к водопроводу

Водопровод подключается к холодной воде. Желательно установить фильтр на воду, который будет уменьшать ее жесткость. Это значительно продлит срок службы устройства.

Если не уделять должное внимание качеству воды, то машинка быстро выйдет из строя. Обратный клапан в устройстве сломается

Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Как правильно подключить посудомоечную машинку

Чтоб обратный клапан не вышел из строя, ставятся фильтры на воду. Кроме этого, водопровод подключается только к холодной воде. К горячей присоединять не желательно, ведь качеству такой воды не предъявляется необходимых требований.

Этапы подключения водопровода:

• перекрытие воды – обычно краник находится на кухне;
• отсоединение шланга от смесителя;
• на трубу накручивается тройник и соединяется со смесителем;

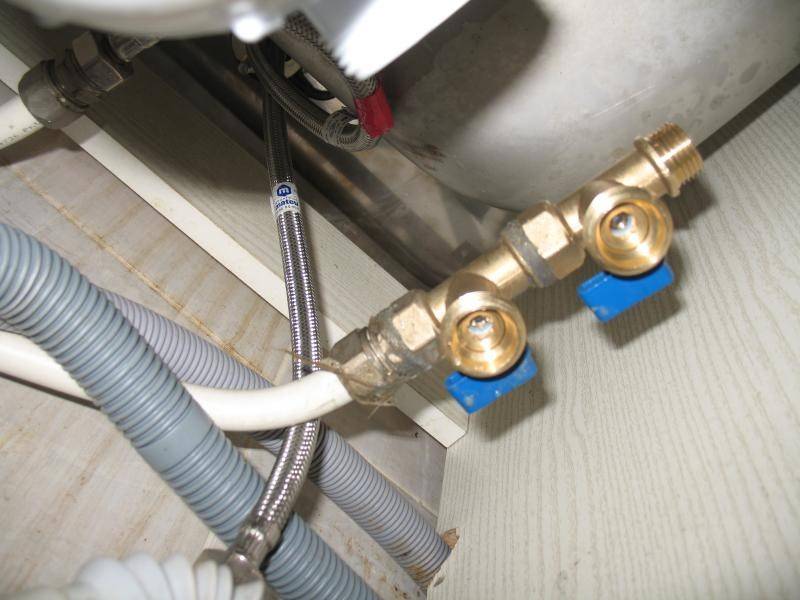

• в тройник (в средний отвод) присоединяется кран шаровой. Последний имеет выход, к которому уже присоединяется шланг от посудомоечной машины;
• устанавливается фильтр на отвод для задерживания мусора.

Подключение подвода воды

В комплект машинки может входить слишком короткий шланг. Его недостаточно будет для соединения с трубой на смеситель. В этом случае рекомендуется приобрести шланг большей длины. Не стоит пытаться нарастить старый – это будет не очень надежным решением.

Подключение посудомоечной машины к водопроводу

Подключение к водопроводу

Длина шланга подвода воды тоже ограничена – не более 1.5 м. Её можно наставить водопроводным шлангом в металлической оплётке. Это несложно, нужен угловой кран-тройник и сам шланг. Но чтобы снизить риски подтопления, получить более надёжный, а значит и долговечный результат сделаем иначе – параллельно канализационной трубе проведём водопроводную. Для самостоятельного выполнения наиболее доступно подключение воды к посудомоечной машине металлопластиковой трубой – для этого требуется минимум инструментов. Порядок действий один и тот же для любого подключения:

• Отворачивается шланг холодной воды кухонного смесителя.

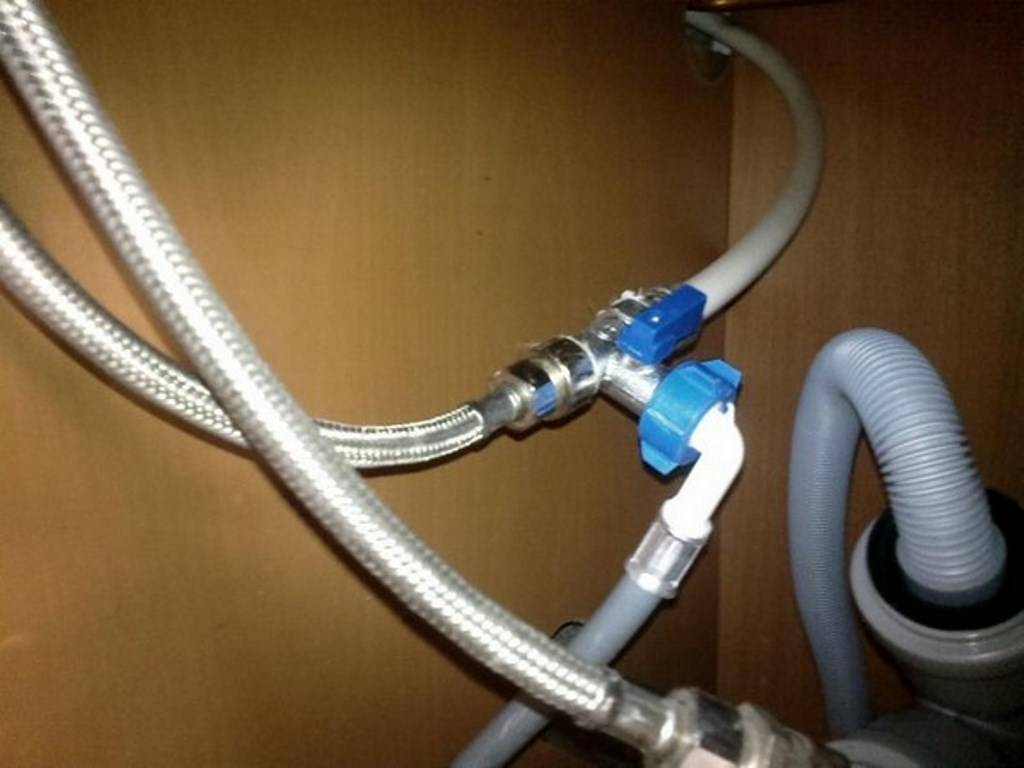

• Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
• Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.

Для простоты ревизии и обслуживания, выполнять соединения с подводящим и сливным шлангами посудомоечной машины нужно в одном, сравнительно легкодоступном месте, но не прятать за встраиваемую технику. Чтоб иметь возможность осмотреть их в любое время, без демонтажа машинки.

Важно: резьбовые соединения с резиновыми кольцами дополнительного уплотнения не требуют, они заворачиваются с усилием «от руки», при сомнениях можно подтянуть на ¼ оборота. При правильном положении прокладки обычно этого более чем достаточно. Остальные резьбовые соединения требуют «подмотки»:

Остальные резьбовые соединения требуют «подмотки»:

• Старшее поколение может посоветовать лён – не подавайтесь, он более оправдан для иных целей.
• Лента-ФУМ – более подходящий вариант, но при её использовании нужна сноровка – опыт использования. Подмотка «фумкой» выполняется «разово»: подмотал, закрутил и всё. Если ошибся или подтекает – раскручивай, убирай прожатую резьбой ленту и подматывай новым отрезком.
• Наиболее удобна в использовании нить «Тангит унилок». Она позволяет корректировать положение крана в более удобное. Инструкция использования на каждой упаковке. Однажды попробовав её, мало кто возвращается ко льну или ФУМ-ленте. Это происходит только для специфичного использования или тотальной экономии.

Для безошибочного выбора положения крана рекомендуется навернуть его «на сухую», без ленты посчитать число оборотов, раскрутить и собрать уже с подмоткой.

Возможная реализация подключения к горячей воде

Большинству посудомоечных машин требуется холодное водоснабжение. Разберёмся, как подключить посудомоечную машину к горячей воде – ведь в некоторые модели заложен такой функционал. В инструкции по монтажу и эксплуатации таких машин указано:

• Разрешено подключить к горячей воде, ее температура должна быть в пределах 40° – 60°ц. Можно подключаться к альтернативным, например, энергосберегающим системам.
• Функционал защитного устройства аквастоп допускает максимальную температуру подаваемой воды 75°.

Поэтому подключение таких машин к горячему водоснабжению вполне возможно. Но ограничения накладывают совсем другие реалии. Система ГВС в благоустроенных квартирах нестабильна – температура воды запросто может оказаться выше установленной нормы. Это чревато поломкой управляющего оборудования и постепенным разрушением внутренних элементов.

Напрашивается вывод, что подсоединение посудомоечной машины к водопроводу ГВС наиболее уместно в частных домах, где оно реализовано газовым котлом. Потому что:

• Подогрев воды газом действительно обходится дешевле электроподогрева.
• Есть возможность задать и контролировать максимальную температуру воды.

Однако в некоторых моделях, в частности бренда bosch, для сушки посуды реализован теплообменник. Это совершенно другой принцип, не имеющего ничего общего с распространенной сушкой потоком горячего воздуха. Смысл его в том, что в начале процесса сушки пространство между стенками машины заполняется холодной водой. За счет резкого охлаждения на внутренней стенке конденсируется влага, испаряющаяся с поверхности горячей посуды. Этим достигается экономия электроэнергии и реализуется щадящий режим сушки, безвредный для посуды. То есть очевидно – для работы машины принципиально необходима холодная вода.
