Как повесить вытяжку над газовой плитой: пошаговое руководство по монтажу

Расчет мощности

Рассчитать мощность вытяжек для кухни. помогает формула: L x B x H x 10 (или 12) = производительность в м 3 /ч. Где:

• L – это длина помещения;
• B – ширина;
• H – высота;
• 10 или 12 – коэффициент.

Пример того, как рассчитать мощность вытяжки: L x B x H x 10 = 4,5 х 3 х 2,7 х 10 = 364,5 м3/ч. Это значит, что она будет способна за один час переработать 364,5 м 3 воздуха.

Но следует учитывать, что коэффициенты 10 и 12, оказывают помощь в нахождении максимальной производительности, и запаса мощности не остается. При экстренных ситуациях, мощности агрегата может не хватить. Также коэффициенты расчета могут меняться в зависимости от того, какую плиту вы собираетесь использовать:

• для газовых печек этот показатель может увеличиться до 20 (из-за увеличенного потока продуктов горения газа, в сравнении с электрической варочной поверхностью, над которой появляются испарения только от приготовляемой пищи);
• над электрической плитой – до 15.

Значит, для кухни с газовой печкой, значение мощности будет: L x B x H x 10 = 4,5 х 3 х 2,7 х 15 = 546,75 м3/ч. Рекомендуется делать небольшой запас мощности сверх расчетного при работе вентиляторов с максимальной нагрузкой.

Примеры, как рассчитать вытяжку, указанные выше, подходят для помещения замкнутого типа, если оно имеет закрывающуюся дверь.

Когда двери нет и установлена арка, или помещение смежно с гостиной (столовой), то в рассчитанные данные необходимо вводить поправки с учетом этих особенностей. Для быстрого расчета мощности можно воспользоваться таблицей.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
2. До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Виды кухонных вытяжек

По принципу действия существующие вытяжки делятся на два типа — прямоточные (проточные) и рециркуляционные. Есть также комбинированные модели, поддерживающие оба режима. В прямоточных устройствах воздух принудительно затягивается внутрь, проходит через жировой фильтр и выталкивается через воздуховод в вентиляционное отверстие. Жировой фильтр предохраняет электромеханическую часть устройства, а также воздуховод от чрезмерного загрязнения, задерживая частички жира и сопутствующих веществ.

Рециркуляционные модели также затягивают воздух внутрь, где он пропускается через фильтры и снова, уже очищенный, выпускается в кухню. Кроме жирового, они дополнительно оснащены и угольным фильтром, который обеспечивает доочистку воздуха и устраняет запахи.

Помимо этого, вытяжки могут различаться по другим параметрам. По способу установки различают следующие устройства:

• настенные прикрепляют к стене;
• подвесные крепят к полкам или элементам кухонного гарнитура;
• встраиваемые, соответственно, встраивают в кухонную мебель, они могут быть выдвижными.

Кроме того, по местоположению данное оборудование делят на следующие категории:

• угловые модели — устанавливаются в углу помещения;
• островного типа — монтируются над газовой или электроплитой, расположенной в «острове», в центре большого помещения;
• все прочие, которые вешают на стену, встраивают в мебель и т.д.

Помимо этого, существуют купольные (они же каминные) вытяжки. По сути, это настенные модели, но с характерным куполообразным корпусом. Есть и наклонные модели, у которых горловина наклонена относительно варочной поверхности — считается, что такая конструкция более эффективна.

Как правильно повесить вытяжку

Вентиляционные вытяжные системы устанавливаются над кухонными плитами с электрическими или газовыми конфорками. Правила монтажа для каждого вида отличаются.

Однако есть общие для всех систем закономерности:

• Для вытяжки нужно оборудовать отдельную электрическую розетку. Она должна располагаться так, чтобы провод не перегибался. Не рекомендуется пользоваться удлинителем.
• Вентиляционная система всегда крепится к стене, но не к коробу.
• Нельзя уменьшать ширину воздуховода на всем его протяжении.
• Если позволяет мощность вытяжки, воздуховоды можно сгибать под углом 45 или 90 градусов.
• Во избежание обратного тока воздуха устанавливается антивозвратный клапан.

Подробные правила монтажа даны в инструкции к системе.

От чего зависит расположение конструкции и ее высота

Основное требование к положению вытяжки – входное отверстие устанавливается точно по центру плиты. Срединные оси ширины вентиляционного раструба и плиты должны совпадать.

Высота вытяжки над плитой зависит от нескольких факторов:

• габаритов приборов;
• мощности кухонной техники;
• особенностей внутреннего пространства кухни;
• расстояния от конфорок до входного вентиляционного отверстия;
• разновидности варочной панели (газовая, электрическая, индукционная);
• конструкции вытяжной системы (прямая или наклонная).

Инструменты и материалы

Чтобы самостоятельно установить на кухне вытяжку, потребуется купить некоторые материалы и обзавестись набором инструментов. Часть комплектующих продается в наборе с вытяжкой, некоторые детали нужно купить отдельно.

Список необходимых материалов:

• гофра для отведения загрязненного воздуха в вентиляционный канал;
• решетка, прикрывающая вход в шахту (она придает конструкции эстетичный вид);
• хомуты для фиксации гофры.

Потребуется также подготовить рабочие инструменты. В перечень входят:

• дрель или перфоратор;
• шуруповерт;
• набор отверток разного размера и формы;
• строительный нож и ножовка по металлу;
• рулетка и уровень;
• карандаш, чтобы наносить разметку.

Этапы монтажа

Перед началом сборки и установки проводятся подготовительные работы. Необходимо:

1. Проверить прочность стены, на которую будет вешаться система.
2. Если модель встроенная, освободить место в шкафу.
3. Вытяжку вынуть из заводской упаковки, проверить комплектацию и состояние деталей.
4. На стене карандашом сделать разметку: нарисовать 2 линии – вертикальную ось (между верхней поверхностью плиты и нижним краем вытяжки) и горизонтальную (край вентиляционного раструба).
5. Обозначить точки крепления.

Следующий этап монтажа – крепление вытяжки к поверхности. В стене высверливают отверстия по разметке и вкручивают саморезы. На них подвешивают корпус. Если система с закрытой циркуляцией, в нее вставляют фильтры – и прибор готов к работе.

Типы вытяжек по функционалу

Современные вытяжки делятся по своему функционалу на 2 типа:

Устройства вентиляции проточного типа выводят отработанный воздух в систему вентиляции дома или наружу здания. В многоквартирных домах уже есть вентиляционный канал. в который удобно вмонтировать отвод.

Но следует учесть, устройство будет работать эффективно лишь в том случае, когда этот канал индивидуален для каждой квартиры. Если вентиляционная шахта общая, агрегат большой мощности в полную силу работать не сможет. В таком случае лучше сделать отдельный отвод на улицу, с установкой обратного клапана (не позволяет воздуху поступать с улицы) на выходе.

Проточные

Устройства вентиляции проточного типа выводят отработанный воздух в систему вентиляции дома или наружу здания. В многоквартирных домах уже есть вентиляционный канал, в который удобно вмонтировать отвод.

Но следует учесть, устройство будет работать эффективно лишь в том случае, когда этот канал индивидуален для каждой квартиры. Если вентиляционная шахта общая, агрегат большой мощности в полную силу работать не сможет. В таком случае лучше сделать отдельный отвод на улицу, с установкой обратного клапана (не позволяет воздуху поступать с улицы) на выходе.

Рециркуляционные

К этому типу техники относятся устройства, которые фильтруют воздух внутри помещения без вывода его вовне. Воздух втягивается вентиляторами, пропускается через фильтры двойной очистки. В первом фильтре задерживаются крупные частицы: жир, гарь, копоть и прочее. Проходя через второй, чаще угольный – воздух избавляется от запахов, и поступает обратно в то же помещение. Подробнее о принципе работы читайте в статье о рециркуляционных вытяжках .

Оптимальные значения высоты для разных агрегатов

Высота установки вытяжки над плиткой определяется с учётом 2-х составляющих – типа варочной поверхности и конструктивных особенностей расположения оборудования для конкретной кухни. Необходимо понимать, что высоту никогда не «привязывают» к размерам воздухозаборника, комплектующим элементами или типу устройства.

Расстояние между варочной поверхностью и вытяжкой

Единственное исключение из правил – кухни с низкими потолками, где выдержать рекомендованное расстояние между варочной поверхностью и вытяжкой не представляется возможным.

 Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

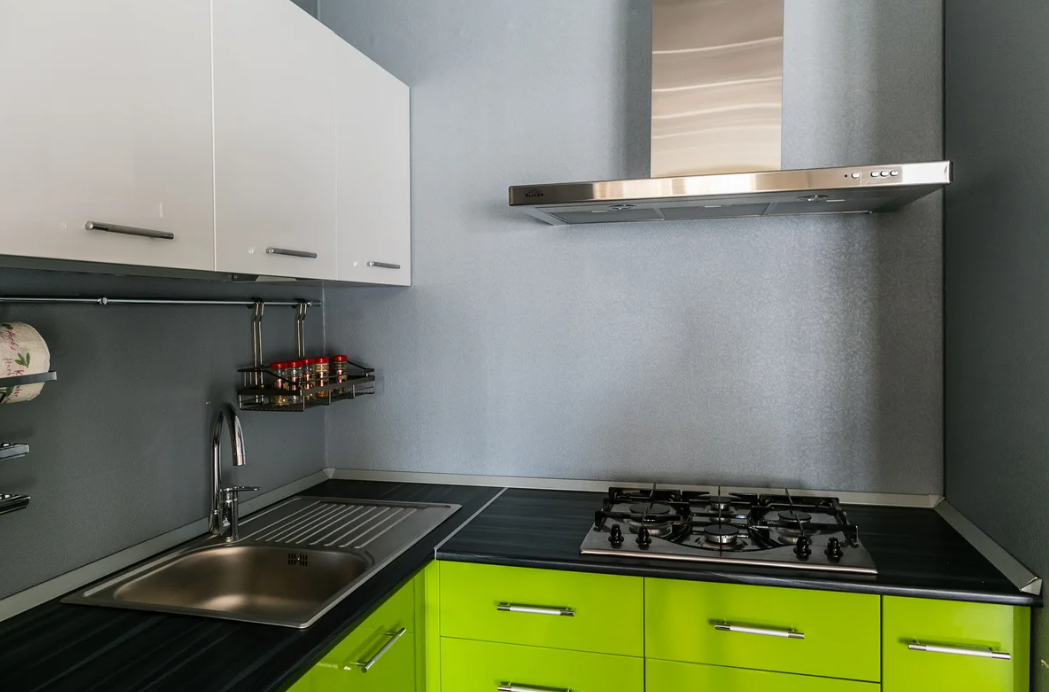

Как правильно установить вытяжку над газовой плитой

1.1

Горизонтальные решения

Точно определить, на какой высоте устанавливать вытяжку, можно лишь при наличии данных о типе используемой кухонной плиты. Исходя из этого, и подбирается расстояние между притоком и вытяжкой. Указанный вид оборудования устанавливается с учётом целого ряда параметров (типа варочной поверхности, производительности заборного агрегата и т.п.).

Соотношение между ростом человека и высотой установки прибора

Но какое расстояние считается оптимальным по соотношению безопасности и эффективности?

Норма для каждого устройства своя, но существуют принятые стандарты, носящие преимущественно рекомендационный характер:

• расстояние между вытяжкой и конфорками газовой плиты – от 65 до 85 см;
• минимальное значение удаленности от варочной панели электрического типа – 60 см, а максимальное – 80 см.

Минимальное расстояние от вытяжки до газовых конфорок

Указанные данные справедливы лишь для аппаратов, фиксируемых строго по горизонтали.

Видео по установке агрегата горизонтального типа

Как правильно выбрать вытяжку для кухни

1.2

Наклонные агрегаты

Агрегат наклонного типа

При монтаже моделей наклонного типа, крайне важно, чтобы расстояние между плитой и вытяжкой соответствовало следующим значениям:

• от 35 до 45 см при работе с электрической плитой;
• от 55 до 65 см – для газовых конфорок.

В условиях реальной кухни вентиляционные аппараты принято устанавливать там, где эксплуатация будет не только эффективной, но и удобной для хозяйки. Указанные выше расстояния – экспериментально установленные значения, подтвержденные годами практики. Рассчитать их можно и самостоятельно, вот только придется учесть ряд переменных:

• площадь кухни;
• планировочные особенности помещения;
• ориентировочная площадь варочной поверхности;
• производительность и тип вытяжки;
• рост членов семьи, домохозяйки.

Если не соблюдать установленную дистанцию и повесить агрегат слишком низко, существует высокая вероятность того, что устройство будет функционировать в условиях постоянного нагрева. А это чревато преждевременным выходом из строя верного помощника. К тому же, если вытяжка установлена слишком низко над электрической плитой, пользоваться ей будет просто неудобно.

 Кондиционер для кухни

Видео по установке агрегата наклонного типа

Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

Факторы, влияющие на расстояние между плитой и вытяжкой

Отдельно следует еще раз остановиться на факторах, которые влияют на отдаление монтажа вытяжного устройства от плиты. Высота зависит от того, какими будут:

• размер кухни;
• особенности ее планировки;
• варочная поверхность (тип и размеры);
• мощность и вид вытяжного устройства;
• рост того, кто больше других будет готовить на этой плите.

При этом важно также соблюдение всех норм установки вентиляционного сооружения, указанных в техпаспорте к нему. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений

Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений.

Определение высоты установки

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство. Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Виды и своеобразие вытяжных устройств

Принцип работы

Все изделия, представленные в настоящее время на рынке, по принципу работы можно разделить на два больших класса: циркуляционные и вытяжные.

Циркуляционные

Циркуляционные агрегаты обеспечивают фильтрацию кухонного воздуха через встроенную систему многоступенчатых фильтров. После этого очищенный воздух возвращается в кухню.

Как правило, они состоят из фильтра-сепаратора, задерживающего крупные частицы, и угольного фильтра, абсорбирующего запахи.

Загрязненный воздух над плитой затягивается вентилятором в вытяжку, проходит через систему фильтров и оказывается опять в помещении.

Эффективность и производительность таких систем небольшая. Их рекомендуется применять лишь в случаях, когда нет возможности обеспечить подключение вытяжки к системе вентиляции.

Вытяжные

Вытяжные конструкции обеспечивают отведение загрязненного воздуха из помещения через вентиляционный канал здания.

В приборах данного типа обязательно должны применяться механические жироулавливающие фильтры-сетки, для предотвращения «зарастания» вентиляционного канала.

Перед выбором модели необходимо произвести расчет необходимой мощности вытяжного зонта.

Как правило, многие современные модели универсальны. Они могут работать как в циркуляционном, так и в вытяжном режиме, в зависимости от способа подключения.

Конструкция

По типу конструкции вытяжки подразделяются на следующие виды.

• С плоской поверхностью.
• Куполообразные.
• Наклонные.
• Встраиваемые.

Устройства с плоской поверхностью

Наиболее простой и бюджетный тип вытяжных устройств, характеризующийся компактными размерами и низкой ценой.

Эти модели способны наиболее эффективно работать автономно в циркуляционном режиме, благодаря встроенным внутрь фильтрам.

К недостаткам данных устройств относится необходимость регулярной очистки и замены фильтрующих элементов

. В большинстве случаев технике недостаточно эстетически привлекательный внешний вид. Данные недостатки отчасти компенсируются относительно низкой стоимостью изделия.

Купольные

Еще один вид устройств, получивший широкое распространение на наших кухнях.

Основной режим работы приборов данного типа – вытяжной. Они захватывают поднимающийся вверх горячий воздух, который насыщен водяными парами и частицами жира. А затем удаляют его из помещения через вентиляционный канал.

Эффективная работа данных моделей зависит от правильной установки. В этом случае она обеспечивается даже в пассивном режиме, без включения встроенного вентилятора.

В некоторых моделях вытяжных зонтов предусмотрена возможность установки угольных фильтров для обеспечения работы в циркуляционном режиме с пониженной эффективностью.

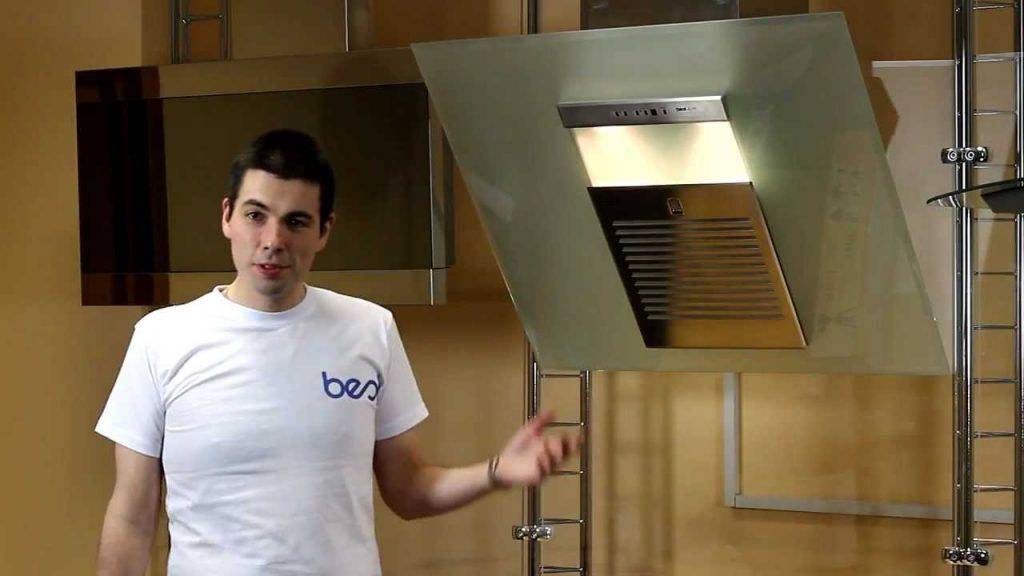

Наклонные

Устройства с наклонной поверхностью являются разновидностью купольных вытяжных устройств.

Считаются наиболее эстетически совершенными и современными. Данные устройства сочетают в себе привлекательный внешний вид, прекрасную эргономику рабочего места и высокую эффективность.

Основным недостатком данных устройств является относительно высокая стоимость.

Встраиваемые

Основное отличие этих моделей от перечисленных выше в том, что сама конструкция и воздуховоды скрыты от глаз в настенном шкафу.

Пошаговый монтаж вытяжки над газовой плитой

При планировании самостоятельного монтажа, нужно заранее разобраться во всех нюансах и подготовиться к работе

Так как расстояние от газовой плиты до вытяжки на кухне по ГОСТу не определяется, то берутся во внимание указания производителя. В них, кроме расчета высоты установки при монтаже вытяжки над газовой плитой, перечисляются возможные варианты монтирования. Учитывая все моменты, смонтировать самостоятельно оборудование не вызовет сложностей

Учитывая все моменты, смонтировать самостоятельно оборудование не вызовет сложностей.

Подготовка к монтажным работам

До монтажа необходимо правильно к нему подготовиться:

1. По инструкции производителя сверяем наличие всех деталей и элементов устройства, оцениваем их внешний вид. Этот этап позволит вовремя вернуть некачественный экземпляр или недостающие комплектующие.
2. Оцениваем надежность поверхности для крепления, а также есть ли рядом газовые коммуникации. Если они препятствуют монтажу, стоит подумать об их переносе либо об установке прибора на кронштейн.
3. Делаем нужные замеры и окончательно определяем, на каком расстоянии должна находиться вытяжка над газовой плитой.
4. Если планируется устанавливать пластиковый воздуховод, то нужно будет добавить переходник. Он требуется, когда не совпадают отверстия воздуховода и выхода.

Крепление вытяжки над газовой плитой

Если воздуховод угловой, горизонтальный или купольный, его корпус монтируется к стене. В комплектации к устройству обычно находится шаблон для монтажа, где отмечены места крепления. Его следует лишь присоединить к поверхности и сделать отметки.

Если шаблона нет, необходимо приложить корпус на необходимой высоте установки вытяжки над газовой плитой, и наметить отверстия. Чаще всего делают четыре прорези для крепления. Далее  просверлите в стене отверстия по меткам и закрепите в них заглушки дюбелей. Теперь корпус можно навесить на дюбели.

Если требуется монтаж встроенной техники, то фиксируется она аналогично, но только к стенкам шкафа. Тут учитываются и размеры верхних шкафов гарнитура. Нужно соотнести их габариты с нормами для точного определения, на какой высоте повесить вытяжку над газовой плитой.

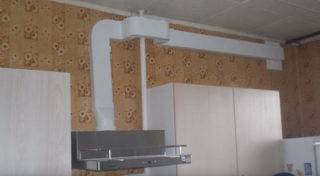

Подключение вытяжки к системе вентиляции

Следующий шаг — подсоединение воздухоприемника к системе вентиляции. Для этих целей следует выбрать подходящий воздуховод. Они бывают:

• Алюминиевые гофрированные. Легкий и гибкий материал, стоит дешевле своих пластиковых аналогов, но более шумный.
• Пластиковые из ПВХ. Могут быть круглой или прямоугольной формы. Они эргономичные, менее шумные, а переходники позволяют создать любой изгиб конструкции.

Дополните воздуховод специальной решеткой, если в комнате предусмотрено только одно отверстие для вентиляции. Она имеет прорези в своем корпусе для свободного оттока воздуха, независимо от подключенного вентканала. В инструкции описаны все нюансы подключения. Следом, после определения высоты вытяжной вытяжки над газовой плитой, закрепления корпуса воздухоприемника и присоединения к вентиляции, агрегат включают в розетку.

Подключение оборудования к электросети

Устройство подключается к обычной розетке. Необходимо проверить наличие заземления. Все современные модели сразу снабжены вилкой, но если ее нет, то можно это сделать с помощью клеммной колодки. Провода, которые невозможно спрятать за корпус, располагают в кабель-канале. Исходя из того, на какой высоте устанавливается вытяжка над газовой плитой, монтируют розетку. Ее необходимо расположить максимально далеко от открытого огня во избежание возгорания.

Установка вытяжки и обустройство воздуховодов

Отводящую вытяжку нужно подключать к вентиляции

Прокладку выводящих труб устройств вытяжного типа лучше всего доверить профессионалам, специализирующимся на обустройстве вентиляционных каналов. Пользователям, полностью уверенным в своих силах, можно попробовать навесить прибор и подвести к нему воздушный отвод самостоятельно. Для этого придется проделать ряд операций в указанной последовательности:

1. Отмеряется высота, на которой будет висеть конструкция,на этом уровне делается несколько отметок для креплений.
2. В стене просверливаются отверстия под крепежные элементы.
3. Устройство крепится в размеченном месте или на навесном шкафу посредством специальных крючков, имеющихся в комплекте, или саморезами.

При монтаже вытяжек, работающих совместно с пластиковыми или жестяными воздуховодами, последние присоединяются к корпусу зонта согласно инструкции. Помимо выбора места и выдержки требуемого расстояния от варочной панели до вытяжки СНиП предписывают соблюдать правила прокладки воздуховодов для агрегатов второго типа. В соответствии с основными положениями нормативов они выглядят так:

• Воздуховод не должен иметь слишком много изгибов, поскольку это может существенно затруднить вывод отработанного воздуха. Предпочтение отдается коротким и прямым участкам из труб с небольшим количеством колен.
• Трассу воздуховода следует изменять с таким расчетом, чтобы получающийся при этом радиус был по возможности максимальным.
• Диаметр отводной трубы выбирается в соответствии с типоразмером отверстия, уже имеющегося в конструкции вытяжки. Не следует специально сужать ее и устанавливать между ними дополнительные соединительные элементы (наращивать воздуховод).

Чтобы не портить дизайн помещения, воздуховод монтируется в короб

Нарушение последнего требования приведет к торможению свободного потока воздуха и существенному возрастанию нагрузки на электродвигатель вытяжного устройства. Все вместе это приведет к повышенной шумности работы системы, нарушающей комфортные условия пребывания на кухне. Для обустройства сложной сети воздуховодов обычно применяются трубы, изготовленные на основе толстой фольги. Сверху они закрываются коробами из ПВХ или гипсокартонных заготовок, что позволит придать конструкции эстетичный вид и не нарушить интерьера кухни.

Подключение к электросети

При монтаже вытяжки следует определиться с порядком подключения устройства в бытовой электрической сети. Для этого типа оборудования желательно провести отдельную питающую линию, защищенную автоматическим выключателем на номинал не менее 25 Ампер

Особо важно правильно подобрать место расположения силовой розетки. Согласно действующим нормативам электрическая розетка для подключения вытяжного шкафа должна находиться на удалении примерно 2-2,5 м от кухонного пола

То есть она, как правило, располагается выше навесных шкафчиков приблизительно на 10-20 см.

В горизонтальной плоскости силовая розетка находится немного сбоку от вытяжки и воздуховода, отступая от них приблизительно на 15-20 см. Согласно требованиям действующих нормативов по электрике (ПУЭ, в частности) электротехнические установочные изделия для вытяжек должны иметь специальную заземляющую клемму. Такая предусмотрительность позволит надежно защитить пользователя вентиляционного оборудования от удара электрическим током.

Как замерять и устанавливать?

В процессе работы возможны вибрации трубы. Во избежание ее деформации рекомендуется оставить немного места между трубой вытяжки и потолком. Устанавливать можно как самостоятельно, так и прибегнуть к вызову мастера. Монтаж вентиляционной системы производится в несколько этапов. Измерительной рулеткой отмеряется требуемая высота от плиты до предполагаемого начала вытяжки. При помощи специального уровня проводится линия, параллельная горизонту. Она является ограничителем высоты, на которой будет находиться нижняя часть корпуса воздухозаборника.

После проведения линии нужно найти ее центр и провести от него перпендикулярную прямую при помощи уровня – эта линия определяет место, где будет находиться воздуховод. Далее производим обмер аппарата и примерно сопоставляем его размеры с уже отмеченными линиями. Если верхняя грань агрегата будет упираться в потолок, то воздуховод нужно будет укоротить, чтобы корпус воздухозаборника не опустился ниже отметки, где он не сможет нормально функционировать.

Далее измеряем расстояние от нижней грани устройства до верхних его креплений на корпусе. Проведем перпендикулярные линии к нижней горизонтали, а концы этих линий соединим между собой, чтобы получились две параллельных линии (верхняя и нижняя). На верхней горизонтали отмерим расстояние от центра, отметив местонахождение креплений агрегата. С помощью дрели или перфоратора нужно просверлить отверстия в стене, вставить в них дюбели, в которые будут в дальнейшем вкручиваться шурупы.

Устанавливать аппарат на стену рекомендуется с верхней его части, после установки верха. Следует выровнять аппарат по нижней горизонтали и окончательно его закрепить на стене. В самом конце работы к воздухозаборнику крепится труба из гофры или пластиковый канал. Вешать воздухозаборник рекомендуется после тщательной подготовки кухни, после всех процедур измерения и прочтения соответствующей документации. На каждом заводе к вытяжному агрегату прилагается инструкция к установке и эксплуатации, где указаны параметры для установки конкретного вида устройства.

В среднем нижний край вытяжки при установке должен быть выше плиты на 65-90 сантиметров. Если установить ниже требуемой высоты, появляется возможность порчи отдельных элементов конструкции и воспламенение жировых отложений на воздухозаборнике. Правильная установка дает гарантию безопасности жизни, ровно так же, как и правильное подключение аппарата к электрической сети.

Также из-за скапливания в сечении трубы посторонних примесей уменьшается площадь проходящего воздуха и теряется продуктивность работы. При установке канала вентиляции обязательно нужно убедиться, что он не перекрывает единственное отверстие в комнату. В противном случае возможно запотевание окон, остатки неприятного запаха в комнате. Если у вас одна отдушина, то следует пробить дополнительный выход из вентиляционной шахты и установить там клапан перепуска воздуха. Клапан закроет воздушную подачу потока при включении воздухозаборника. Для домов, находящихся за городом, наилучшим способом является пробитие в стене второй дырки для канала воздуховода.

Пробивать нужно так, чтобы канал не затрагивал уже существующее отверстие. В просверленную дыру выводится труба от агрегата. На конце отверстия должен быть установлен обратный клапан перепуска воздуха, чтобы воздух снаружи дома не попадал через дополнительное отверстие внутрь. В стандартной двухкомнатной квартире многоквартирного дома не всегда есть возможность сделать вторую дырку. В этом случае есть два способа решения: расширение канала или применение специального переходника, который имеет два отверстия. Монтаж вытяжного устройства можно сделать своими руками, если вы обладаете достаточной квалификацией и знаниями, но опытные люди советуют вызывать специально обученных работников для выполнения установки вытяжки.

В следующем видео вас ждет установка вытяжки на кухне.
