Особенности оборудования
У инверторного котла, как и у каждого вида отопительных приборов, имеются свои плюсы. Благодаря этому оборудование пользуется достаточной популярностью среди потребителей и постепенно применяется все чаще. При этом, естественно, не обойтись и без минусов, хотя у таких котлов они не очень существенны.
Преимущества и недостатки инверторного отопления
Инверторы в широком понимании являются устройствами, преобразующими постоянный ток в переменный, а принцип их работы основан на явлении электромагнитной индукции. Чем отличается инверторное отопление от других видов отопительных систем? Список различий довольно внушителен:
- В конструкции инверторных котлов отсутствуют подвижные детали и механизмы, поэтому износоустойчивость таких устройств выше. Таким образом, срок службы инверторных котлов значительно выше аналогичных устройств другого типа и обычно составляет не менее 10 лет.
- Инверторные котлы имеют довольно простую конструкцию, и при необходимости его можно собрать самостоятельно.
- Теплоноситель в инверторных котлах нагревается гораздо быстрее, чем в любой другой отопительной системе. Причина проста: в инверторных устройствах отсутствует привычный теплообменник, поэтому вся тепловая энергия идет на нагрев теплоносителя.
- Почти каждый инверторный котел может работать с любым видом теплоносителя, поскольку в непосредственный контакт рабочие элементы котла с теплоносителем не вступают. Теплоноситель может оказывать влияние только на характеристики и показатели отопительной системы, но котел будет работать в штатном режиме.
- Инверторные котлы стоят довольно дорого: если сравнивать с обычной бытовой техникой, то инверторный котел будет стоить как минимум в 2-3 раза больше.
- Бытовые инверторные котлы имеют большой вес, но габариты таких устройств компенсируют этот недостаток. К тому же, удачная форма позволяет расположить такую конструкцию практически в любом месте.
- Регулировка котла осуществляется при помощи сложных электронных систем, которые будут обеспечивать беспрерывную работу и контроль параметров котла. Таким образом, несмотря на простоту сборки самого котла, для самостоятельного создания контролирующих элементов придется изучить электронику. Установка электронных систем является обязательной, иначе оборудование может получить повреждения и выйти из строя.
- Инверторные отопительные приборы не создают шума и относятся к пожаробезопасным устройствам: при работе не используется топливо, из-за которого может произойти воспламенение, и отсутствуют подвижные элементы.
- Такие системы экологически чисты: поскольку топливо не применяется, то нет и выбросов в окружающую среду, ведь продукты сгорания отсутствуют.
Рекомендуем: Управление газовым котлом через смартфон: суть новаторских схем координации работы оборудования на расстоянии
Подключение бензинового генератора
В этом процессе в первую очередь нужно учитывать, что аппарат работает на топливе. И после сжигания оно должно выходить. Для этого создаётся вытяжка.
Вокруг самого аппарата должно быть свободное пространство: 1-2 м. Это обеспечение доступа к прибору для разных целей: дозаправка, запуск вручную или ремонт.
Перед подключением агрегата к котлу изучите инструкцию. Для присоединения к сети используется распределительный щиток, в котором устроен автоматический предохранитель.
Оба аппарата необходимо заземлить. Можно действовать по стандартной схеме:
Так вы гарантируете безопасность и появление нуля. Это обязательные условия, без которых система не сможет идентифицировать пламя, а котёл не запустится.
Если генератор ставится в расчёте на весь дом, то для его заземления применяется общая сеть.
Чтобы оба агрегата функционировали правильно, то на выходе должен иметь синусоиду 50 Гц. При иных показателях котёл будет запускаться проблематично. Исправить ситуацию может ИБС.
В целом алгоритм подключения генератора к котлу имеет такие шаги:
- Поиск необходимых контактов в обоих приборах (в этом помогает схему в инструкции).
- Присоединение и изоляция проводов.
- Заземление аппаратов.
Данные операции выглядят просто, ну лучше их доверять профессионалам.
Как выбрать инвертор для котла отопления
Определившись с видом, необходимо подобрать подходящие параметры преобразователя и определиться с необходимостью дополнительных возможностей.
| Критерий выбора | Оптимальные параметры | Описание |
| 1. Минимально необходимая мощность | 300-600 Ватт (от 3 кВт для электрокотлов) | Максимальная потребляемая мощность котла всегда указывается в его паспорте. Например, для газовых котлов это в среднем 130-140 Вт. Большие всего электроэнергии используется при розжиге, в этот момент потребление может вырасти еще на 100 Ватт свыше максимального. Также мы рекомендуем закладывать 25-30% запаса мощности. Итого, для газового котла нужен инвертор мощностью 300, лучше – 600 Ватт. |
| 2. Диапазон входного напряжения | От 180-190 до 250-260 В | Диапазон входного напряжения определяет критические значения, при достижении которых преобразователь будет переключать питание на аккумуляторы. Соответственно, чем меньше отклонения от 220 В, тем безопаснее такие параметры для работы котла. |
| 3. Амплитуда искажения синусоиды и выходного напряжения | Частота: 50 Гц +- 0,5-1% Напряжение: 220 В +-8-10% | Амплитуда отклонений на выходе определяет качество работы инвертора, встроенного стабилизатора и фильтров помех. Соответственно, чем меньше отклонение, тем более «чистым» и «безопасным» будет питание котла. |
| 4. Коэффициент полезного действия при преобразовании | КПД – 80-90% | Указывается в технических характеристиках далеко не всегда и отображает насколько эффективно прибор использует электроэнергию. |
| 5. Наличие дополнительных защит | Защита от перегрузки Защита от всплесков напряжения Защита от молнии Фильтрация | Базовой и необходимой считается защита от перегрузки, которая реализована во всех современных инверторах, дополнительные защиты повышают безопасность и расширяют возможности, но и повышают стоимость прибора. |
Также стоит обратить внимание на наличие встроенного аккумулятора и возможность подключения внешних источников питания (также их количество). Некоторые инверторы имеют возможность подключения солнечных панелей с напряжением 12 или 24 В
Классификация ИБП
Есть определенные различия в разных ИБП в зависимости от требуемых данных и особенностей компоновки. Они разделяются на три ключевых разновидности:
- резервные бесперебойники;
- линейно-интерактивные;
- UPS с двойным инвертированием.
Резервные
Питание в обычном режиме котла совершается от сети. В случае катастрофического отключения автоматика сама переводит на электропитание от аккумуляторов. Но есть одно непременное условие — конвертировать постоянное напряжение в переменное и повысить его до 220 вольт.
В девайсах такого уровня напряжение не уравновешивается, но по максимуму может использовать пассивный сетевой фильтр от колебаний напряжения.
Плюсы:
- Обладают приличным КПД;
- Минимальное тепловыделение и шумность;
- Относительно недорогие.
Минусы:
- На переподключение уходит много времени;
- На выходе вполне вероятно получить напряжение в искаженной форме;
- Невозможно откорректировать амплитуду и частоту.
Линейно-интерактивные
Здесь в схему включен простой стабилизатор. Он применяется для выравнивания напряжения. По сути это обычный автотрансформатор с электронным коммутатором. Если включить в схему ИБП такой стабилизатор — получим параметры выходного напряжения абсолютно не отличающиеся от номинального. Также такие устройства дополнены преобразователем напряжения, а также обязательным сетевым фильтром.
Плюсы:
- Обладают высоким КПД;
- Минимальный уровень шума;
- Стабильное напряжение.
Минусы:
- На переподключение уходит много времени;
- Недостаточная точность;
- Трапецевидная форма напряжения;
- Может встречаться смещение по частоте.

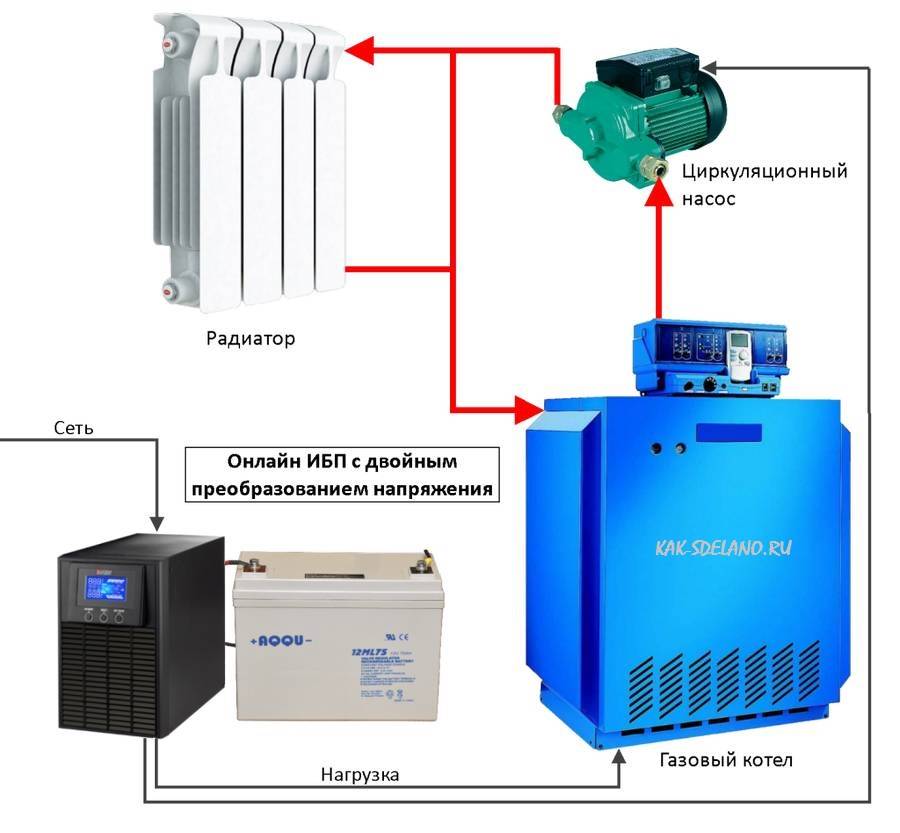

UPS с двойным инвертированием
Бесперебойник для насоса отопления с двойственным преобразованием в корне различается от предыдущих схем. Благодаря этой технологии появляется ряд преимуществ, которые отсутствуют у других резервных систем.
Здесь сетевое напряжение уже на входе выпрямляется и разделяется на два потока:
- Часть уходит на батарею конденсаторов;
- Часть преобразовывается из постоянного в переменный ток.
Конденсаторы двойного назначения:
- При высоком напряжении сохраняются излишки.
- Если напряжение падает, выдает сохраненную энергию.
Весь процесс автоматизирован за счет применения микроконтроллера с кварцевым генератором. Так удается выровнять с высокой точностью, как напряжение, так и частоту.
Такие ИБП способны работать не только для снабжения электричеством в автономном режиме, но служат средством повышения качества электроэнергии, от которого зависит работа самых ответственных систем энергообеспечения.
У ибп для насоса отопления с двойным инвертированием есть свои несомненные преимущества перед другими подобными системами.
Плюсы:
- Функционируют в широчайшем спектре сетевого напряжения;
- Очень достоверная корректность стабилизации;
- Мгновенное переключение в автономный режим;
- Правильная соразмерность частоты;
- Не имеет помех на выходе;
- Максимальный уровень защиты;
- Безупречная конфигурация напряжения.
Минусы:
- Дороговат по сравнению с прочими ИБП;
- Не самый большой КПД;
- Работающие вентиляторы создают посторонний шум.

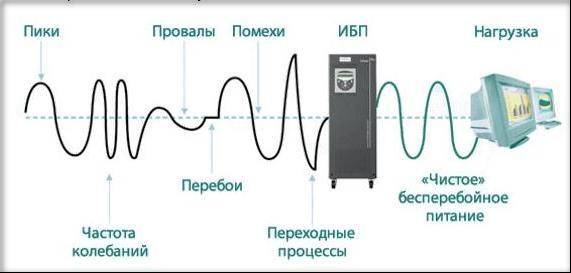

В идеале все бесперебойники должны работать с сохранением синусоидального типа сигнала на выходе. Исключительно устройства, сделанные по программе двойного преобразования, выдают четкую синусоиду.
Другие ИБП могут выдавать сигнал по форме в корне отличающийся от чистой синусоиды. Электромотор насоса будет работать и с такой синусоидой, но недолго. В конце концов, это приведёт к плохим результатам и потребуется полная замена двигателя.
Достоинство ИБП над такими источниками дополнительного питания как мини-электростанции или генераторы, как раз в том и состоит, что они способны при аварийных отключениях света переключиться на резервный режим практически мгновенно, за 3–11 миллисекунд.
А в бесперебойниках с двойным преобразованием задержек с переключением не бывает вообще, что благоприятно сказывается на работе системы автоматики и не прекращает работу насоса, подающего воду в систему отопления.
Если вы выбираете ибп для циркуляционного насоса отопления, рекомендуется внимательно изучить паспорт изделия. Как правило, там указан коэффициент искажений тока по синусоиде. Он не должен выходить за пределы 8 %.
С таким UPS работа насоса будет практически бесшумной, кроме того срок службы самого электродвигателя насоса можно существенно продлить.
Рейтинг ИБП для котлов
В ТОП котлов включены приборы с лучшими, по мнению специалистов, характеристиками. Они имеют различные типы конструкций.
Helior Sigma 1 KSL-12V
ИБП оснащено одним внешним аккумулятором. Прибор адаптирован к российским электрическим сетям. Масса 5 кг. Рабочее напряжение 230 Вт. По типу конструкции модель относится к On-Line приборам. На передней панели Helior Sigma 1 KSL-12V находится русифицированный ЖК-дисплей, отображающий показатели сети. Диапазон входных напряжений от 130 до 300 Вт. Мощность 800 Вт. Средняя стоимость бесперебойника 19300 рублей.
Достоинства:
- Предусмотрен специальный режим работы с генераторами.
- Компактность.
- Надёжность, длительный срок эксплуатации.
- Бесшумная работа.
- Наличие функции самотестирования.
- Низкое электропотребление.
- При длительной работе не перегревается.
- Длительный режим автономной работы.
- Возможность самостоятельной установки.
- Доступная цена.
Недостатки:
- Входящее напряжение имеет узкий диапазон допустимых значений.
- Небольшая ёмкость батареи.
Eltena (Intelt) Monolith E 1000LT-12v
Изделие китайских производителей. Относится к On-Line приборам. Полностью адаптирован к работе с российскими электрическими сетями. Диапазон входного напряжения от 110 до 300 В. Мощность 800 Вт. Выбор мощности напряжения происходит в автоматическом режиме. Вес 4,5 кг. Есть русифицированный ЖК-дисплей. Средняя стоимость модели 21500 рублей.
Достоинства:
- Актуальность зарядного тока для подключения к АКБ ёмкость 250 Ач.
- Оптимальный диапазон входного напряжения.
Недостаток – высокая цена.
Stark Country 1000 online 16A
Прибор выпускается в Тайвани. Обновление модели произошло в 2018 году. Мощность 900 Вт. ИБП предназначен для работы с двумя внешними контурами. Бесперебойник обеспечивает полную защиту котла при аварийном отключении электроэнергии. Вес 6,6 кг. Средняя стоимость прибора 22800 рублей.
Достоинства:
- Автоматический выбор рабочей мощности.
- Возможность работать в автономном режиме 24 часа.
- Защита АКБ от глубокого разряда.
- Широкий диапазон входного напряжения.
- Возможность самостоятельной установки и простота эксплуатации.
Недостатки:
- Короткий провод.
- Средний уровень шума.
- Высокая цена.
HIDEN UDC9101H
Страна производитель Китай. ИБП приспособлен к работе с российскими электрическими сетями. Считается самым тихим бесперебойником в своём классе. Имеет автоматическую систему настройки работы системы охлаждения, поэтому никогда не перегревается при длительной работе. Мощность 900 Вт. Вес 4 кг. Средняя стоимость 18200 рублей.
Достоинства:
- Длительный срок эксплуатации.
- Надёжность в работе.
- Широкий диапазон входного напряжения.
- Интеллектуальная система управления.
- Компактность.
Недостаток— необходимость стартовой настройки.
Lanches L900Pro-H 1kVA
Страна производитель Китай. Мощность 900 Вт. Бесперебойник отличается высоким КПД. Модель приспособлена к нагрузкам российских электрических сетей, имеет LCD-дисплей. На нём отображаются параметры входного напряжения сети и другие показатели рабочих режимов, включая уровень зарядки АКБ. В комплект поставки входит программное обеспечение. Вес 6 кг. Средняя цена продажи 16600 рублей.
Достоинства:
- Устойчивость к скачкам напряжения сети.
- Доступная цена.
- Надёжность работы.
- Простота эксплуатации.
- Длительный период автономной работы.
Главный недостаток – низкий ток заряда.
Энергия ПН-500
Отечественная модель имеет функцию стабилизатора напряжения. Выпускается в настенном и напольном исполнении. Режимы работы имеют звуковую индикацию. Для защиты от короткого замыкания установлен специальный предохранитель. Графический дисплей отличается многофункциональностью. Средняя стоимость 16600 рублей.
Достоинства:
- Стабилизация входного напряжения.
- Защита от перегрева.
- Надёжность конструкции.
- Длительный срок эксплуатации.
Недостаток – высокий уровень шума.
SKAT-UPS 1000
Прибор отличается повышенной надёжностью в работе. Мощность 1000 Вт. Имеет функцию стабилизатора входного напряжения. Диапазон входного напряжения от 160 до 290 В. Средняя стоимость продажи 33200 руб.
Достоинства:
- Высокая точность работы.
- Автоматическое переключение режимов работы.
- Надёжность в работе.
- Длительный срок эксплуатации.
Недостаток – высокая цена.
Линейно-интерактивные (line-interactive)
В данном случае мы имеем дело с резервными источниками питания, которые дополнительно оборудованы низкоточным (простейшим) стабилизатором напряжения.
Время работы
Линейники со встроенной батареей могут обеспечивать электроприборы питанием очень непродолжительное время (максимум 20 минут), и в большинстве случаев используются для поддержки компьютерной техники в период краткосрочного отключения электричества.
Модели для котельного оборудования
Существуют модели линейно-интерактивных бесперебойников, соединенные с внешней батареей, что дает возможность подключения газового котла отопления, который может работать от них около 10 часов. Этот тип ИБП оснащен встроенным стабилизатором тока, благодаря которому обеспечивается работа без перехода на аккумулятор при более широком диапазоне напряжения.
Такие приборы подают резервное питание от батарей и стабилизируют напряжение с низкой точностью. Из недостатков можно отметить отсутствие фильтров, убирающих помехи в сети, а также невозможность корректировать синусоиду и частоту тока.
Как подобрать инверторный аппарат
Прежде всего, необходимо определить, совместим ли инвертор для газового или твердотопливного котла с выбранным видом исполнения источника питания. Некоторые исполнения котельного оборудования конфликтуют при подключении устройства с механизмом действия «line-interactive», по причине отсутствия проходной нейтрали. Самым же популярным является вариант «on-line», что объясняется довольно просто: котел при этом обеспечивается напряжением высокого качества.
Смотрим видео, критерии выбора:
Дополнительно учитывается мощность отопительной техники, которая должна соответствовать емкости аккумулятора ИБП. Это обеспечит достаточное время работы оборудования в автономном режиме.
Обзор характеристик популярных моделей
В качестве примера системы «on-line» можно рассмотреть устройство Victron PracticVolt-0212-1/100. Его преимуществом является отсутствие задержки при переключении на резервное энергоснабжение. К тому же такой вариант способен обеспечить до 7 часов кряду автономного питания отопительного прибора. В комплектацию включен необслуживаемый аккумулятор, емкость которого 100 Ач, зарядное устройство и непосредственно сам инвертор для газового котла. Цена всего комплекта оборудования составляет 36 000 руб.

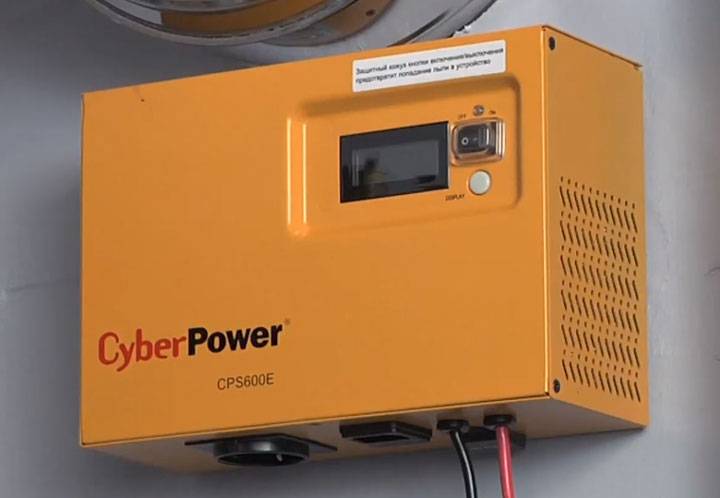

Другой вариант – модель CyberPower CPS 600 E. Его цена всего 11 500 руб., но по техническим характеристикам это исполнение ни в чем не уступает. Инвертор преобразует постоянное напряжение в переменный эквивалент и соответствует нагрузке 600 ВА. Диапазон напряжений на входе: от 170 до 270 В. Есть возможность повышать емкость устройства. В комплект входит аккумулятор емкостью 100 Ач. Другое решение этой же марки – CSP 1000 Е. Такое устройство питает инверторный котел отопления на протяжении 14 часов, цена его составляет порядка 22 000 руб.

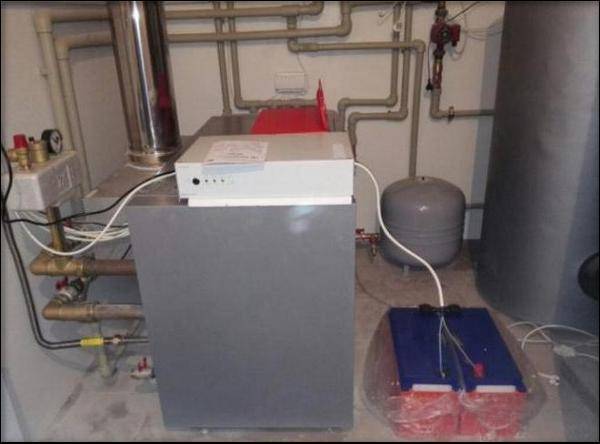

Особенности установки
Основная проблема ИБП – это снижение продолжительности их эксплуатации при длительном воздействии высоких температур на устройство. Рекомендуется поддерживать режим в пределах 20-25 градусов. Основная ошибка пользователей – установка источников бесперебойного питания в непосредственной близости к нагревательному оборудованию.
Смотрим видео, правильное подключение к котлу:

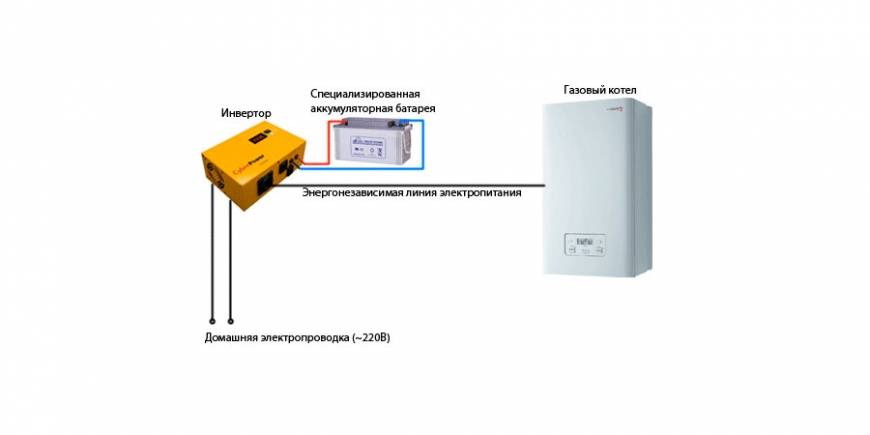

При подключении инвертора к котлу следует особо тщательно соблюдать полярность и проследить за тем, заземлено ли оборудование. Если допустить ошибку при подключении фазы и нейтрали, тогда у электрической части оборудования возникнут проблемы в работе. Чтобы удостовериться в правильности соединения фазы, следует сначала запустить ИБП, не подключая его к сети, после чего с помощью специального инструмента определяется фаза и можно включать аппарат в электросеть.
Таким образом, польза от автономного источника питания довольно велика, что особенно заметно, когда речь идет о высокочувствительном оборудовании, которым является газовая отопительная техника. Инвертор подбирается в соответствии с мощностью отопительного устройства. Учитывается и вид самого ИБП: со встроенным аккумулятором или с внешней батареей. Каждый из вариантов имеет свои плюсы и минусы, что в результате повлияет на продолжительность работы в автономном режиме и на качество подаваемого напряжения на вход котельного оборудования.
ИБП для котлов отопления обеспечивают стабильную подачу энергии на основные элементы системы (циркуляционные насосы, модуль управления котла, магнитный газовый клапан) в случае отключения сетевого напряжения.
Использования ИБП позволяет сделать систему отопления автономной, что актуально в регионах, где часто встречаются перебои с подачей электричества или есть несоответствия стандартным параметрам по току и напряжению.

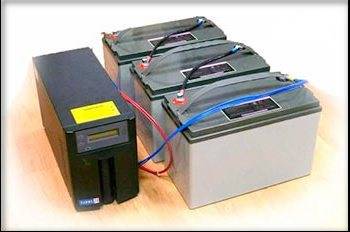

ИБП подключается к внешним аккумуляторам, которые служат ему источником энергии. Устройство используется в основном для резервной подачи электричества, но легко может стать частью автономной системы. Для получения полной автономности отопительной системы аккумуляторные батареи можно подключить через контроллер к солнечным панелям, что обеспечит достаточное количество энергии для полноценной работы котла и сопутствующего оборудования.
Двойное преобразование (on-line)
На рынке электронных приборов можно найти устройства данного типа, которые снабжены встроенными аккумуляторными батареями, показывающие непродолжительное поддержание работы.
Но в большинстве случаев вы встретите ИБП двойного преобразования без встроенной батареи, а с мощными внешними зарядными устройствами, который питают внешние аккумуляторы большой емкости (их число может достигать 16 штук, хотя количество регулируется мощностью бесперебойника).
Принцип работы
Такие инверторы представляют целую систему резервной подачи питания, благодаря которой можно обеспечить длительной стабильной работой несколько электроприборов одновременно, включая котлы отопления.
ИБП данного типа оснащены высокоточным стабилизатором напряжения, и способны не просто генерировать форму сигнала на выходе в чистую синусоиду, но и выдавать 220 В.
Функционал
Инверторы с двойным преобразованием стоят гораздо дороже предшествующих образцов, однако и гарантируют максимально возможную защиту электроприборов, которыми наполнен дом или квартира.
Здесь непременно предусмотрена фильтрация сетевых помех, корректировка синусоидальности тока, его частоты (в некоторых образцах), подача бесступенчатого высокоточного выходного напряжения. Они могут работать от бензогенераторов любого типа, при этом диапазон их входного напряжения очень широк и варьируется от 110 до 290 Вольт.
как выбрать инвертор для котла .
| Установка инвертора для котла // FORUMHOUSE |
|
| ||||||||||
Нажми для просмотра| Как выбрать ИБП для котла |
|
| ||||||||||
Нажми для просмотра| ИБП ДЛЯ КОТЛА до 20 часов автономки.ЭНЕРГИЯ ПН-500 |
|
| ||||||||||
Нажми для просмотра| ИБП. Как выбрать источник бесперебойного питания для котла отопления |
|
| ||||||||||
Нажми для просмотра| Ставим ИБП для котла / отопления обязательно. Монтаж, цена. Все по уму |
|
| ||||||||||
Нажми для просмотра| Инвертор 12-220 В для газовых котлов и другой аппаратуры |
|
| ||||||||||
Нажми для просмотра| Резервное питание для котельной |
|
| ||||||||||
Нажми для просмотра| ИБП для газовых котлов: как выбрать? |
|
| ||||||||||
Нажми для просмотра| Как выбрать ИБП для котла? |
|
| ||||||||||
Нажми для просмотра| Источник бесперебойного питания для котла с внешним аккумулятором |
|
| ||||||||||
Нажми для просмотра| Какой инвертор выбрать для домашней системы энергоснабжения |
|
| ||||||||||
Нажми для просмотра| Запуск эл. котла через инвертер |
|
| ||||||||||
Нажми для просмотра| Из Китая посылка №97 Инвертор чистый синус. С 12V на 220V, 500W. ZikValera |
|
| ||||||||||
Нажми для просмотра| Почему бесперебойники убивают так быстро аккумуляторы |
|
| ||||||||||
Нажми для просмотра| Продолжительность работы Инвертора IPOWER2000w |
|
| ||||||||||
Нажми для просмотра| Как не ошибиться при выборе ИБП, мои рекомендации — Обзор Часть 1 |
|
| ||||||||||
Нажми для просмотра| Как выбрать инвертор c 12в. на 220в. (Сравнение 4-х штук) |
|
| ||||||||||
Нажми для просмотра| Автономное электропитание для газового котла (дешево и практично!) |
|
| ||||||||||
Нажми для просмотра| ИБП для циркуляционного насоса отопления: выбирайте правильно! |
|
| ||||||||||
Нажми для просмотра| Аккумулятор для бесперебойника (ИБП) газового котла |
|
| ||||||||||
Нажми для просмотра |
| ||||||||||
Нажми для просмотра| Авто инвертор — основные критерии выбора / Inverter selection criteria |
|
| ||||||||||
Нажми для просмотра| Бесперебойник для котла .Какой выбрать.Как рассчитать. |
|
| ||||||||||
Нажми для просмотра| ИБП с внешним аккумулятором,для газового котла,для твердотопливного котла,энергомаг |
|
| ||||||||||
Нажми для просмотра| ИБП для насоса системы отопления» rel=»spf-prefetch |
Как выбрать инвертор для котла отопления
Определившись с видом, необходимо подобрать подходящие параметры преобразователя и определиться с необходимостью дополнительных возможностей.
| Критерий выбора | Оптимальные параметры | Описание |
| 1. Минимально необходимая мощность | 300-600 Ватт (от 3 кВт для электрокотлов) | Максимальная потребляемая мощность котла всегда указывается в его паспорте. Например, для газовых котлов это в среднем 130-140 Вт. Большие всего электроэнергии используется при розжиге, в этот момент потребление может вырасти еще на 100 Ватт свыше максимального. Также мы рекомендуем закладывать 25-30% запаса мощности. Итого, для газового котла нужен инвертор мощностью 300, лучше – 600 Ватт. |
| 2. Диапазон входного напряжения | От 180-190 до 250-260 В | Диапазон входного напряжения определяет критические значения, при достижении которых преобразователь будет переключать питание на аккумуляторы. Соответственно, чем меньше отклонения от 220 В, тем безопаснее такие параметры для работы котла. |
| 3. Амплитуда искажения синусоиды и выходного напряжения | Частота: 50 Гц +- 0,5-1% Напряжение: 220 В +-8-10% | Амплитуда отклонений на выходе определяет качество работы инвертора, встроенного стабилизатора и фильтров помех. Соответственно, чем меньше отклонение, тем более «чистым» и «безопасным» будет питание котла. |
| 4. Коэффициент полезного действия при преобразовании | КПД – 80-90% | Указывается в технических характеристиках далеко не всегда и отображает насколько эффективно прибор использует электроэнергию. |
| 5. Наличие дополнительных защит | Защита от перегрузки Защита от всплесков напряжения Защита от молнии Фильтрация | Базовой и необходимой считается защита от перегрузки, которая реализована во всех современных инверторах, дополнительные защиты повышают безопасность и расширяют возможности, но и повышают стоимость прибора. |
Также стоит обратить внимание на наличие встроенного аккумулятора и возможность подключения внешних источников питания (также их количество). Некоторые инверторы имеют возможность подключения солнечных панелей с напряжением 12 или 24 В
Правила установки ИБП для газового котла
Нельзя размещать ИБП вблизи от труб подводки холодной воды двухконтурных котлов (на них образуется конденсат), а также рядом с трубами отопления, чтобы не нарушать эффективность охлаждения инвертора. Аккумуляторные батареи также не должны подвергаться воздействию низких или чрезмерно высоких температур.
Нельзя использовать ИБП совместно со свинцово-кислотными аккумуляторами, если это прямо не указано в инструкции по эксплуатации данного бесперебойника. Различие в токовых характеристиках заряда у свинцово-кислотных и гелевых батарейможет привести к неправильной работе зарядного устройства ИБП.
Устройства класса offline желательно использовать совместно со стабилизатором напряжения, подключаемым между ними и внешней сетью.
При использовании в системе отопления фазозависимого газового котла совместно с ИБП его выход соединяется с нагрузкой через разделительный трансформатор. Это связано с тем, что при работе инвертора оба его выхода являются фазами относительно заземления, в то время как фазозависимому котлу требуются четко определенные фаза и нейтраль питания. Для этого и служит разделительный трансформатор, один из выводов вторичной обмотки которого заземляется.

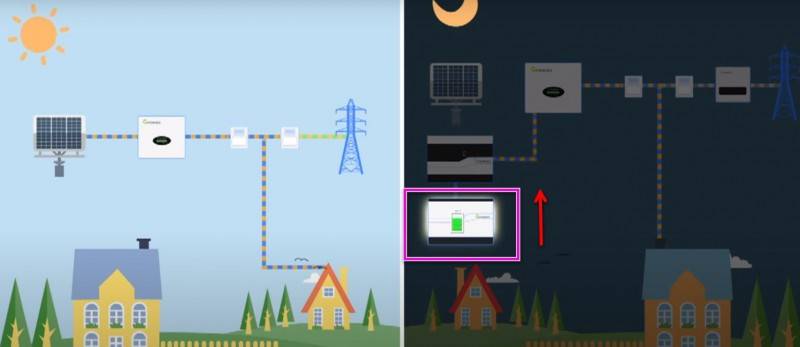

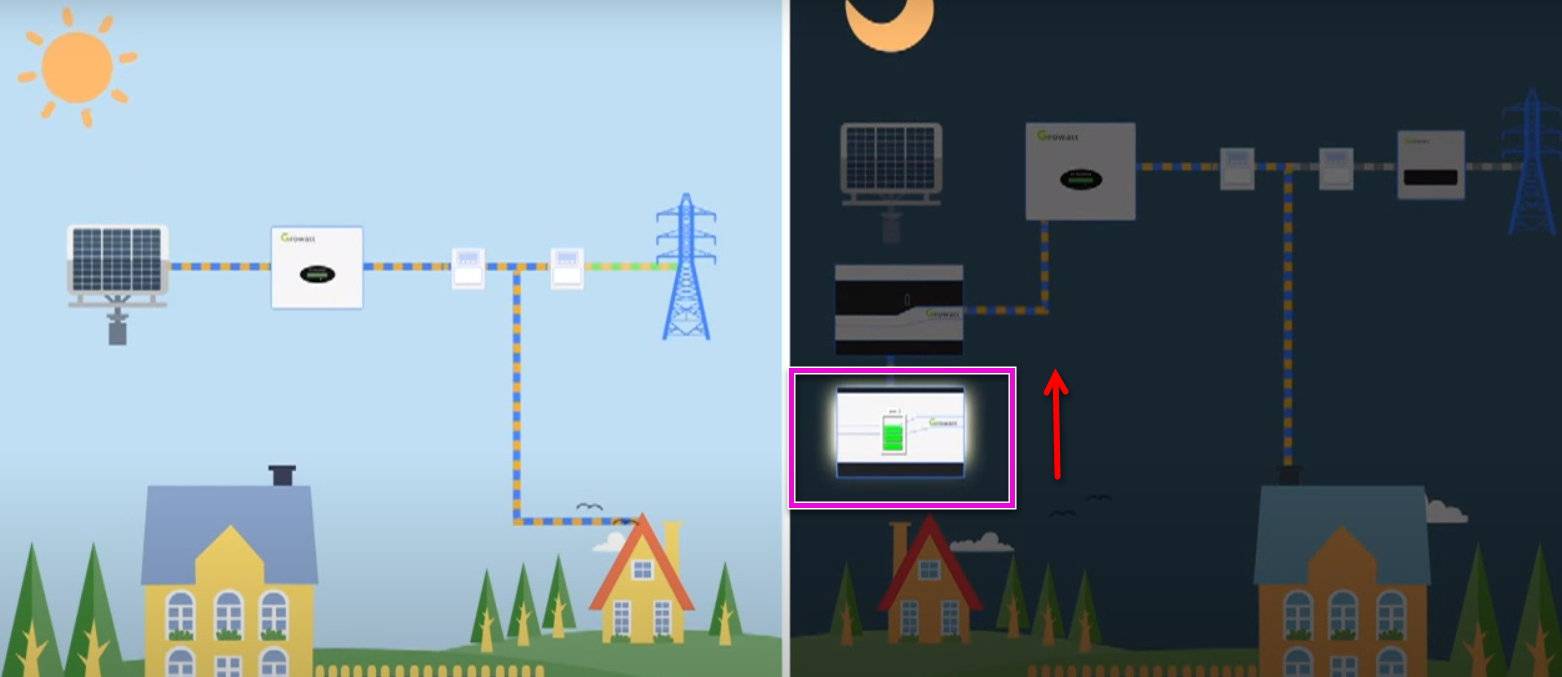

Гибридный тип инвертора
Особенность гибридного инвертора состоит в конструктивных особенностях. Внутри установлена схема, позволяющая преобразовывать постоянное напряжение и параллельно работать с источником электричества.
На устройство параллельно подходит напряжение от бытовой сети и солнечной батареи. Приоритет отдается «зеленому» тарифному плану (постоянному току).
Особенности гибридных типов инвертора:
- Подача напряжения. Устройство представляет собой емкий АКБ со 100-процентной эффективностью. Лишнее электричество никуда не девается, а продается в общую сеть по «зеленой» тарификации.
- Бесперебойность. В случае потери питания от любого из источников происходит перенастройка системы в автономный режим. При этом потребители надежно защищены от изменений напряжения.
- Увеличение ограничения сетевой мощности при повышенной нагрузке. Этого удается достичь, благодаря своевременному подключению аккумуляторно-инверторного оборудования.
Как выбрать стабилизатор напряжения для дома и дачи, 220 и 12 вольт, какой лучше
В случае снижения потребления устройство переводится на подзаряд, чтобы через время снова отдавать напряжение.

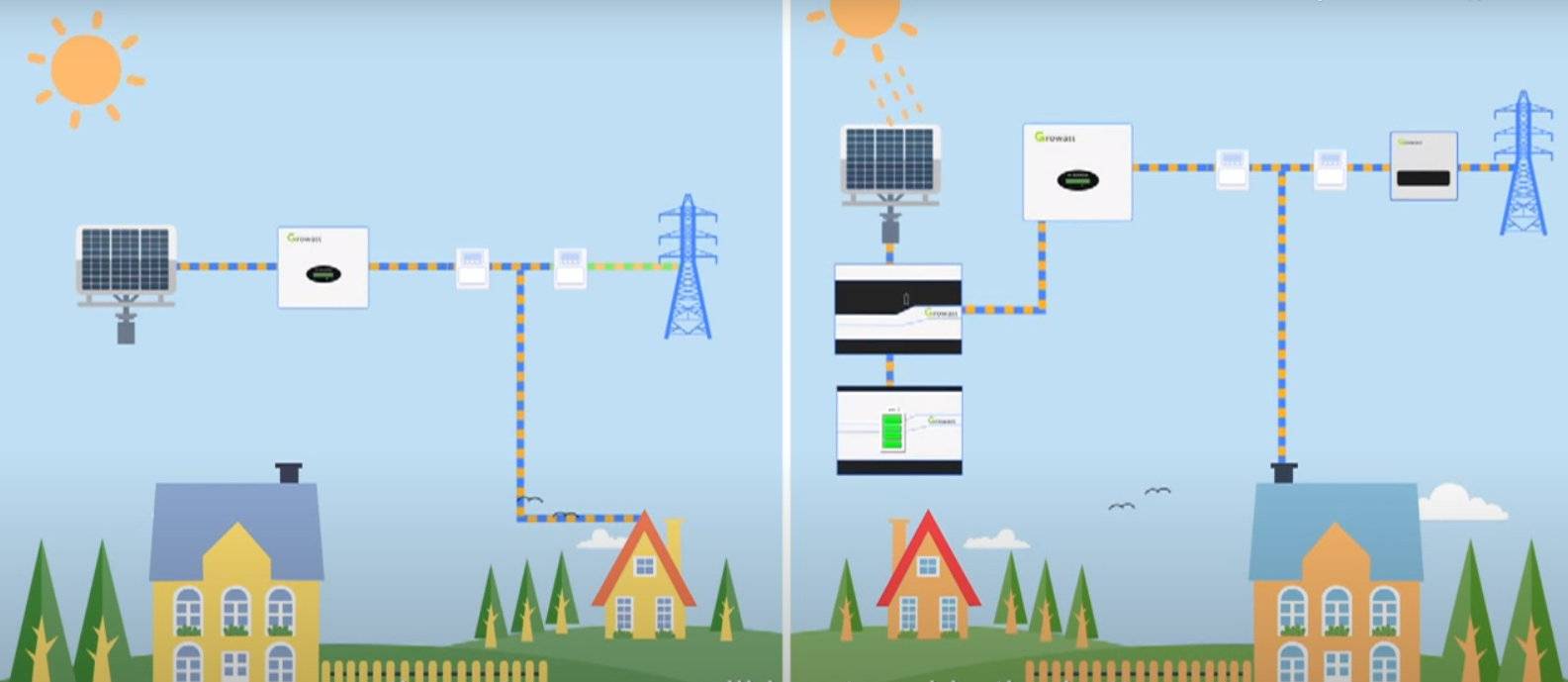

Принцип добавления мощности, следующий:
- Если мощность потребления ниже максимального лимита, параллельно с питанием электроприемников дома заряжается и АКБ.
- При потере питания напряжение берется с аккумуляторной батареи, благодаря преобразованию гибридного инвертора.
- Если нагрузка выше максимально доступной мощности, дефицит компенсируется электричеством от солнечной батареи.
Гибридные инверторы поддерживают такой принцип работы, что делает их одним из лучших решений для бесперебойного питания.
