Как подключить встроенный газовый духовой шкаф: пошаговое руководство

Как встроить духовой шкаф: этапы

Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.

Подготовка инструмента и вспомогательных материалов

В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:

дрель с набором сверл и фрез;
отвертка или шуруповерт;
изолента;
стандартные соединительные клеммы для проводов;
нож;
вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.

Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.

Позаботьтесь о наличии розетки для подключения духового шкафа

Подготовка рабочего места

Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:

предусмотреть соответствующее отделение при заказе кухонного гарнитура;
приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
выделить подходящий отсек в уже имеющейся мебели;
внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.

О величине оставляемых зазоров речь шла ранее.

Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую

Установка

Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.

Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера

В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации

Подключение

Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:

напрямую;
через соединение вилка-розетка.

Маркировка кабелей электрической духовки

В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.

В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет

Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди

Профессионалы используют пайку или винтовые зажимы.

Проверка работоспособности

Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250

С без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.

После монтажа нужно обязательно запустить духовку

Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.

Установка оборудования

Монтаж любой техники производится в несколько этапов:

Подготовка инструментов.
Подготовка рабочего места.
Установка прибора.
Подключение духовки.

Инструменты. Чтобы встроить духовку в кухонный гарнитур вам понадобятся: крестовая отвертка, дрель, изоляция, малярный нож, вилка, так как она не идет в комплекте к оборудованию.

Что касается подготовки рабочего места, то нужно заблаговременно продумать, где будет устанавливаться духовка. Мы привыкли к традиционной установке прибора, когда под варочной панелью находится духовой шкаф. Как установить по-другому, спросите вы? Нужно ломать свои стереотипы и руководствоваться не общепринятыми правилами, а опираться на расположение мебели и удобство использования приборов. Исходя из этого, многие устанавливают духовой шкаф выше уровня столешницы. В итоге, ваша кухня будет соответствовать новому веянию моды, вам будет легче следить за приготовлением блюд, это облегчит уход за устройством.

Определившись с местом, нужно позаботиться о подходящем размере ниши в кухонной мебели. Для этого совсем необязательно сначала приобретать встраиваемый духовой шкаф. Благодаря стандартным размерам духовок их с легкостью можно будет вмонтировать в уже имеющийся кухонный гарнитур. Главное, чтобы ниша была выставлена по уровню. Наличие даже небольшого перекоса может привести к поломке электроники и неправильному распределению тепла (в случае с газовой духовкой).

Замеры духового шкафа под нишу

Установка. Между установленным духовым шкафом и нишей, для предупреждения перегрева мебели, что может привести к пожару, должны быть зазоры. Они обеспечат вентиляцию воздуха. Сзади устройства нужно сделать зазор в 5 мм, по бокам – 5 мм и снизу – 10 мм.

Установка встроенного духового шкафа

Если вы въезжаете в новую квартиру, наилучшим вариантом будет покупка кухонного мебельного комплекта с уже установленными варочной плитой и духовкой. Монтаж комплекта желательно поручить профессионалам. Если же вы решили самостоятельно установить встраиваемый электрический духовой шкаф, необходимо соблюдать определенные правила.

Прежде всего, нужно знать, что духовые шкафы разделяются на две категории:

Независимые.
Зависимые.

Что учесть в модели каждого из этих типов, чтобы правильно установить встраиваемый электрический духовой шкаф:

Независимые духовые шкафы можно разместить в любом месте, выбранном вами. Это — полностью автономная конструкция.
Зависимые духовки соединены с варочной панелью. Такие устройства продаются в комплекте, причем варочную панель монтируют сверху, а духовой шкаф внизу. Это устраивает далеко не всех, поэтому автономные духовки становятся все популярнее.

Как установить духовой шкаф самостоятельно?

Так как духовой шкаф при работе выделяет с поверхностей большое количество теплоты, между стенками шкафа и ниши необходимо предусмотреть вентиляционные зазоры:

Расстояние между полом ниши и дном электродуховки составляет 8,5-9,5 см.
Расстояние между боковыми стенками ниши и духовки должно составлять не менее 0,5 см с каждой стороны.
Минимальная ширина вентиляционного зазора между задними стенками ниши и духового шкафа составляет 4,0 см.

Порядок подключения

Итак, духовка установлена. Теперь можно подумать и о том, как подключить духовку. Так как духовой шкаф потребляет большую мощность, самым ответственным моментом является прокладывание трехжильного медного провода от силового щитка до розетки электродуховки.

Какие правила здесь соблюдать:

При мощности духового шкафа 3-3,5 кВт величина тока потребления будет не меньше, чем 16 А. В силовом щитке необходимо поставить отдельный автомат, рассчитанный на 25 А. Он работает только на включение духовки. Прокладка провода производится в кабель-канале. Тип провода — ВВГ-3Х2,5.
При мощности встраиваемого духового шкафа большей, чем 3,5 кВт, величина тока потребления будет составлять порядка 32 А. Понадобится автомат, рассчитанный на 40А, с использованием провода ВВГ-3Х4,0.

Дополнительные правила и требования:

Устанавливают трехконтактную розетку на 3-жильный кабель, протянутый на кухню. Розетка имеет 3 клеммы: ноль, фазу и землю.
Если для проводки использована двухпроводная схема (“земля” отсутствует), необходимо пригласить специалиста, чтобы он провел на ваш щиток “землю”.
Электродуховка, в зависимости от конкретной модели, может иметь разъем на 3 контакта для подсоединения силового кабеля или клеммник, снабженный винтами. Винты снабжены маркировками нуля, фазы и земли, но эту работу необходимо выполнить с максимальной аккуратностью.

Монтаж устройства защитного отключения (УЗО).

Перед тем, как включить кабель, необходимо убедиться, что он способен выдержать токовую нагрузку. Итак, мощность подключения духового шкафа — что это? Параметры мощности определяют скорость и эффективность нагрева, а также потребляемое количество энергии. Но этот фактор будет влиять и на особенности подключения:

При мощности духового шкафа 3,5 кВт применяют трехжильный медный кабель с сечением 2,5 квадратных миллиметров.
Для электрических духовок мощностью более 3,5 кВт используют проводник в 4 квадратных миллиметра сечения.

Характеристики

Цвет

Расцветка бывает довольно важна: ведь привлекательное по техническим параметрам изделие должно еще нравиться и подходить под интерьер. Бесспорной классикой являются белые духовки. Не стоит думать, что белые модели будут выглядеть старомодно. Современные приборы имеют красивое оформление. Но в любом случае надо учитывать стилистику кухонного пространства и принципы дизайна. Безупречная классическая стилистика подразумевает обычно выбор черных духовок. Они отлично сочетаются с любыми кухонными гарнитурами

Независимо от окружения подобные приборы смотрятся строго и лаконично, не акцентируя на себя внимание. Они не должны использоваться как доминанты в помещении

Размер

Любая газовая духовка, вне зависимости от окраса, весит довольно много. И чем крупнее изделие, тем тяжелее оно оказывается. Габариты надо учитывать и для отдельно стоящих, и для встраиваемых в кухонные гарнитуры агрегатов. Типовым значением считается 0,6Х0,6 м. Но бывают также конструкции нестандартных размеров, которые подбираются под конкретное помещение. У большинства серийно выпускаемых духовок глубина составляет 0,55 м. Это значение устроит даже владельцев незначительной по размеру кухни. Но если площадь совсем мала, надо выбирать модели с глубиной 0,45 м. Правда, на такой технике вряд ли получится приготовить много блюд. Если это критично, стоит выбирать иные параметры: не 0,6Х0,45, а 0,45Х0,6 м. Массы конструкции обычно определяется:

маркой изделия;
примененными материалами;
геометрией;
количеством аксессуаров;
толщиной металла.

Мощность

Газовые духовые шкафы, как и электрические аналоги, имеют различную мощность. Традиционно она измеряется в ваттах. Мощность газовой духовки может достигать 4 кВт. У электрических изделий верхняя планка меньше: всего лишь 3 кВт. Существует однозначная связь между температурой и потребляемой мощностью. Важна не только максимальная, но и минимальная температура. Некоторые блюда требуют совсем небольшого прогрева. Подавляющее большинство блюд, которые употребляются в современной кухне, требуют температуру приготовления не более 220°. Предельные значения агрегата обычно колеблются от 250 до 300°. Но повышенный нагрев нельзя считать ненужной опцией.

Выбор способа монтажа

Установка электрического духового шкафа – это простой процесс, но сначала вам необходимо будет выбрать способ монтажа. Также сначала вам необходимо будет определить следующие моменты:

Модель устройства зависит от варочной панели или нет? В первом случае выполнять подключение духовки и варочной панели необходимо в одну розетку. Независимый электрический духовой шкаф можно установить отдельно. При необходимости на него можно установить варочную панель.

Определить мощность техники. Если мощность не будет превышать 3.5 кВт, тогда подключение духового шкафа можно выполнить в розетку. Если мощность будет выше, тогда вам необходимо вести отельный провод из распределительной коробки.
Выдержит ли проводка токовые нагрузки? Если у вас старая проводка, тогда вам необходимо задуматься о ее замене. Замена проводки поможет решить эту проблему. Ваша проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления проводить запрещено.

Если вы ответили на эти вопросы, тогда можно переходить к монтажу.

Устанавливаем электрический шкаф

Всю работу стоит проделывать в четыре этапа. Но главное соблюдать правила безопасности и строго следовать инструкции, которую заверил производитель. Лучше всего создать отдельную ветку проводки под духовой шкаф. Производители рекомендуют использовать под устройство медный провод большой мощности. Стоит помнить при подключении следующие правила безопасности:

Подключение к электрощиту происходит за счет отдельного автомата.
Применяйте винтовые клемники для состыковки проводов.
Соединения на скрутке не допускаются.

Далее можно приступать ко второму этапу. В задней стенке ниши под шкаф проделывается отверстие, если оно не предусмотрено изначально. После чего электрический шкаф вставляется в предназначенное под него место и закрепляется винтами. Внутренний отсек шкафа лучшего всего промыть и просушить на температуре 250 градусов в течение 30 минут. После чего пройтись тряпкой. Вот и все. Устройство можно считать полностью готовым к кулинарным свершениям.

Устройство заземления

Также стоит сказать и о самой вилке. Кабель имеет три провода, чаще всего зеленый или желтый является заземлением. Он подсоединяются к заземляющей клемме. Остальные два провода присоединяются к двум другим клеммы. Контакты следует усердно зажимать. На завершающем этапе проверяется работоспособность устройства. Стоит всего лишь включить духовку согласно инструкции, проверить исправность всех индикаторов и функций. Запустите духовой шкаф на полную мощность, проверьте, корректно ли работают все конфроки. Если на первом этапе пойдет легкий дым, не стоит пугаться, это дает о себе знать заводская смазка внутри шкафа.

Если на стадии ремонта вы прокладывали отдельную ветку электрического кабеля, то всю работу вовсе можно проделать самостоятельно, не прибегая к услугам электрика. Если же выделенной линии нет, то здесь придётся воспользоваться услугами специалиста. Если уверенности в собственных силах нет, то лучшего всего доверить установку духового шкафа профессионалам, так как это устройство прихотливо к перепадам электричества, требует тщательной и качественной установки.

Советы по подключению газового шкафа

Шланг в оптимальном варианте должно быть по длине не менее двух метров. Исключите любые «наращивания». Лучшим вариантом будет наличие только двух переходников, большее количество допускать не нужно. Это самые основные правила подключения газового оборудования, которые необходимо соблюдать при установке устройств газового типа.

После проверки всех составляющих, полной герметизации участков соединения, необходимо приступать к настройке минимального огня горелки, входящих в запирающий клапан контактов термопара.

Внимание! Перед тем как начать пользоваться газовым устройством, необходимо убедиться в том, что нет утечки газа.

Проверить утечку можно самым древним и элементарным способом. Берется обычная мыльная пена, наносится на участки соединения и прочие места потенциально способные пропускать газ. Если мыло стало пениться, то это свидетельствует об утечке. Чтобы их ликвидировать, следует обратиться в газовую службу за помощью к специалистам, либо же устранить их самостоятельно.

Установка газового духового шкафа

Большинство духовых шкафов оснащаются различными функциональными способностями, которые требует определённых правил установки и подключения. Именно за счет правильной и корректно проделанной работе можно достичь стабильной и безопасной работы устройства. Духовка должна прочно закрепляться в своей нише, обязательно стоит использовать только надежные крепежные элементы. Газовую духовку крепят на абсолютно ровную поверхность, поэтому стоит прибегнуть в такой работе к услугам строительного уровня.

Если все работа проделана грамотно, то пользование духовым газовым шкафом принесет только одно удовольствие, а также разнообразит меню ваших родных и близким новыми, ароматными блюдами.

Установка встроенного газового духового шкафа: нюансы и последовательность

Зависимый духовой шкаф, который поставляется с варочной плитой, имеет с нею единую панель управления. Их устанавливают рядом. Независимую модель можно поставить в любом удобном месте. Главное, чтобы рядом находился кран для подачи и перекрытия газа.

Устанавливается и подключается духовой шкаф с соблюдением определенного порядка действия, использованием подходящих материалов и точно следуя инструкции. После того как все будет сделано обязательно проверяют герметичность соединений.

При устройстве встраиваемой духовки неопытные люди нередко для газовой трубы, подключенной к варочной панели, применяют тройник. Так устанавливать газовое оборудование запрещено. Эти два прибора подключаются раздельно, к каждому подводят отдельную трубу.

Только работники газовой службы имеют право выполнять разводку газовой трубы.

К монтажу приступают после изучения инструкции. Для соединения с газовой магистралью применяют металлическую трубу либо цельный гибкий шланг длиной не больше 1.5 м. Трубу используют в том случае, если устройство расположено рядом с нею. Шланг запрещается натягивать и пережимать.

Перед тем, как установить духовку, проверяют комплектацию и отсутствие каких-либо повреждений. Один конец шланга подсоединяют к газопроводу, но перед установкой в кран вставляют диэлектрическую вставку. Второй конец присоединяют к аппарату, для этого по резьбе накручивают гайку.

Для обеспечения герметичности ставят специальную прокладку, которую смазывают солидолом. Обязательно проверяют надежность соединения. Мыльным раствором обрабатывают стыки, открывают кран. Отсутствие пузырей говорит о правильно выполненной работе.

Духовку с электрическим поджигом подключают к электрической сети. В этом случае необходимо провести отдельную линию. Обязательно должно быть заземление. После того как техника будет подключена, ее закрепляют в мебельной нише с помощью креплений, которые входят в комплект.

Некоторые модели укомплектованы установочными планками. Эти детали фиксируют внутри короба. Работник газовой службы обязательно проверяет герметичность, делает соответствующие записи. Пока техника не пройдет проверку пользоваться ею запрещено.

Грамотная установка напрямую влияет на долговечность работы духового шкафа

Монтаж газовой духовки

Наибольшее число сложностей возникает при монтаже встроенного газового оборудования. Критичная проблема в этом случае – это подвод магистральной системы к духовому шкафу. Эту работу в любом случае должны выполнять сертифицированные специалисты.

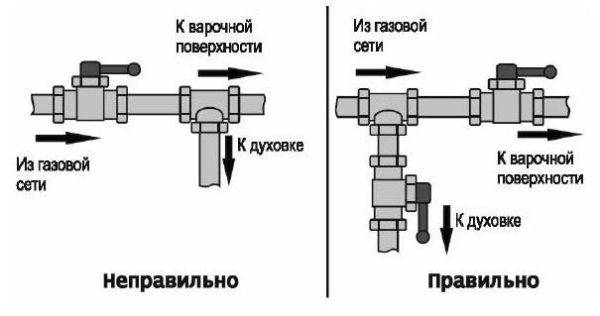

Согласно правилам установки газового оборудования, оно обязательно обеспечивается специальной защитой. Элементы системы не должны подвергаться сильному физическому воздействию или резким температурным перепадам. Запорный кран необходимо вынести на легкодоступный участок, что даст возможность быстро отключить подачу газа при возникновении экстренной ситуации.

При подключении одного прибора допускается использование обычного сильфонного шланга. Его гибкость позволяет уложить отвод без установки дополнительных держателей, равно как и сверления стен. Но шланг не должен быть длиннее 2 метров. Какие-либо переходники не допустимы.

Газовые шланги

Некоторые модели имеют зеркальное соединение, то есть, с правой и левой стороны одновременно. После подключения к одному из кранов второй необходимо заглушить. Хорошо, если предусмотрен толковый заводской клапан, тогда как на бюджетных моделях приходится вбивать чопик или накручивать сторонний кран. Если входной вывод прямой, то для большего удобства можно использовать Г-образный адаптер.

Перед тем как окончательно закреплять духовой шкаф на своём месте, необходимо проверить состояние всех элементов, в том числе работоспособность самого оборудования

Особое внимание нужно уделить герметичности соединений. Верный способ определения утечки газа – мыло

Наносим раствор на резьбовые стыки, пускаем газ и выжидаем пару минут. Если появляются пузыри, то герметичность соединения нарушена.

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Инструктаж по установке духового шкафа

Процесс установки газового духового шкафа осуществляется в три этапа:

Подготовка к установке.
Монтаж.
Соединение газового оборудования с общей магистралью.

Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.

Этап 1 – процесс подготовки к монтажу

Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.

Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:

Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
Внутреннюю часть расположена внутри газового оборудования.
Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.

Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.

Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.

Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.

Этап 2 – установка духового шкафа

Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.

Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.

Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.

Этап 3 – соединение духового шкафа с газовой магистралью

Для совершения данного действия, потребуются следующие набор инструментов:

отвертка;
газовый и разводной ключ;
фум-лента, предназначенная для герметизации и соединения газовых труб;
мыльный раствор.

Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.

Правила установки диэлектрической вставки сводятся в следующем:

Приобретение диэлектрика
Выбор места для установки
Установка диэлектрика
Подключение газовой проводки

Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.

Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно

В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.

Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.

Плюсы и минусы комбинированных приборов

При приобретении комбинированной плиты необходимо учесть все достоинства и недочёты такого устройства.

Преимущества:

Уровень газа в горелках регулируется.
Варочную поверхность можно чистить до её полного остывания.
Прогревание духовки происходит в короткие сроки и равномерно.
Блюда не подгорают.
Безопасность благодаря функции контроля газа.

Недостатки:

Духовка остывает на протяжении долгого времени.
Сложность установки.
Дороговизна.
Эксплуатация сопровождается большими расходами.

К преимуществам также можно отнести несколько дополнительных опций, которых нет в газовой духовке.

Советы и рекомендации по выбору духового шкафа

Лидером по предпочтениям потребителей являются электрические модели. Последние дают больше возможностей по температурному режиму и способам готовки. При выборе можно задействовать стандартные критерии: удобство в эксплуатации, экономичность, безопасность, внешний вид, сочетаемость с обстановкой и экологичность. У духовок на газе есть существенный недостаток: приходится часто контролировать состояние блюд снизу, так как они пересыхают от одностороннего воздействия. Что касается разделения зависимые/автономные, то в этом плане важен размер помещения. Зависимые в каком-то смысле более универсальные, но автономные подойдут, если есть отдельная варочная плита, а дополнительная будет лишней из-за отсутствия еще одной вытяжки. По параметру встраиваемые/отдельностоящие явного преимущества ни у одного из вариантов нет. Первый тип лучше для дизайна, а второй — может быть представлен компактными вариантами.

Вне зависимости от типа устройства нужно обращать внимание на наличие умного интерфейса, встроенной микроволновки, возможности автоматической очистки. Покупателю следует интересоваться наличием Let’s Taste и StreamFunction

Экономия средств на эксплуатации зависит от энергоэффективности.

Монтаж газового шланга

Проверка комплектации и отсутствие механических повреждений

Получив газовую духовку из магазина, важно проверить ее на наличие механических дефектов, которые могли появиться при транспортировке, и проверить комплектацию.
Подсоединение к газопроводу. Затем подключаем газовый шланг к центральному газопроводу

В кран перед установкой газового шланга должна быть установлена диэлектрическая вставка, которая не передает электричество и не пропускает его на шланг и на газовый прибор.

Точка подключения к газопроводу

Если встраиваемый духовой шкаф подключается вместо обычной газовой плиты, то отключаем старый бытовой прибор. Для этого перекрываем отсекающий кран и накручиваем на наружный патрубок тройник. Он необходим, чтобы подвести энергоноситель не только к духовому шкафу, но и к варочной поверхности. Оба шланга должны иметь свои краны для того, чтобы отсечь подачу газа на каждый из этих двух кухонных приборов. Это необходимо для комфортной работы с ними в дальнейшем.
Гибкий шланг подключается к бытовому прибору обычным накручиванием гайки по резьбе. Но для обеспечения герметичности необходимо в месте такого соединения использовать специальную прокладку. Ее предварительно нужно смазать солидолом.

Внимание! При закручивании гайки важно не перестараться. Иначе можно сорвать резьбу!

Этапы установки

Установка духового шкафа своими руками под столешницу предусматривает наличие в вашем кухонном гарнитуре специального для него отсека. Самый распространенный размер — 60х60 см.

Однако встречаются и другие варианты. Поэтому при заказе гарнитура вам уже нужно точно знать, с каким шкафом придется иметь дело.

Сам алгорим действий предельно прост:

если планируете работать с вилкой и розеткой, то соедините штатный кабель шкафа в скрутку (желтый кабель — с белым, синий — с синим, коричневый — с коричневым) и изолируйте контакты; не вставляя шкаф, проверьте исправность его работы — просто подключите вилку и убедитесь, что ток исправно поступает на аппарат, а термостат справляется со всеми режимами работы; вставьте шкаф в отсек и проверьте направляющие зазоры справа и слева — они должны быть ровными и не превышать 5 см каждый; попробуйте открыть и закрыть дверцу — если все сделали правильно, то никаких помех не обнаружите, она будет легко двигаться туда и обратно; возьмите дрель и просверлите дырки аккурат на месте отверстий — обычно их по 2 с каждой стороны шкафа; вставьте в полученные дырки по бокам резиновые прокладки — они обычно идут в комплекте; закрутите саморезы — подбирайте их по цвету самого шкафа, чтобы они не были так заметны и не притягивали к себе внимание на кухне. Вот, пожалуй, и все — встраиваемый духовой шкаф занял свое почетное место в вашем гарнитуре

Вот, пожалуй, и все — встраиваемый духовой шкаф занял свое почетное место в вашем гарнитуре.

Все этапы — в одной видеоинструкции.

Остались сущие пустяки: помыть внутреннюю часть и позже проверить работу на максимально возможной температуре — обычно это 250 градусов. Достаточно будет получаса, после чего можно смело еще раз обработать внутреннюю площадь влажной тряпкой и приступать к готовке любимых блюд.

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока

Так как, в противном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления

Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

Разметка, раскрой

Уложив лист МДФ на верстак или на чистый пол, перенесите разметку с чертежа на плиту. Для этого лучше использовать рейсшину или длинную линейку. Для нанесения перпендикулярных линий карандашом пользуйтесь угольником. Перед резкой перепроверьте все размеры разметки.

Если у вас нет опыта работы с электролобзиком, то сразу не приступайте к резке деталей. Потренируйтесь на ненужных кусках ДСП. Добейтесь точности распила и только потом начинайте раскрой фрагментов шкафа. Работа требует предельной точности, иначе можно просто испортить материал и придётся покупать новый лист МДФ.

Виды духовых шкафов

В продаже можно увидеть два типа духовых шкафов:
зависимые (устанавливают только вместе с варочными поверхностями);
независимые (устанавливают отдельно, как независимый элемент техники).

И первые, и вторые обычно снабжены сенсорными панелями и дверями, дополненными телескопическими системами открывания. При этом первые соединены электрическими кабелями с варочной поверхностью, установленной сверху. Элементы управления у них позволяют регулировать всю технику – как шкаф, так и варочную панель.

Сам шкаф лучше установить под столешницей. Прямо над ним правильно будет расположить варочную панель. Это позволяет экономить полезную площадь и просто удобно разделить все помещение на функциональные зоны. Об этом стоит помнить, если работу выполняете своими руками, а не доверяете её специалистам.

Устанавливать духовку следует таким образом, чтобы её верхняя грань находилась на уровне пояса или немногим выше. В этом случае обеспечивается наибольший комфорт во время готовки. К тому же, очищать духовой шкаф от загрязнений удобнее всего именно при таком загрязнении.

Помимо этого, духовки различаются по способу нагрева:

Подходит для любой кухни, но все монтажные работы должны выполняться специалистами, а не самостоятельно, поскольку есть риск нарушить газификацию дома. Такая техника оснащена соплами конфорок, которые находятся на дне духовки.

Именно поэтому продукты нагреваются снизу. Приборы данного вида обладают надежной системой контроля газа, благодаря чему их использование полностью безопасно.

Подключить можно и самому. Его установка более простая, нежели в случае с газовыми моделями. Также они могут похвастать большим количеством дополнительных функций, которые упрощают эксплуатацию.

Необходимые для приготовления пищи температурные условия создаются в электрических духовках быстрее. Нагревание выполняется с разных сторон.

Заключение

Установка любой техники на кухне требует учета самых разных аспектов эксплуатации. Духовка не является исключением, поэтому, чтобы не разочароваться в ее функциях, пользователь должен иметь представление о характере их будущего использования. Чаще всего специалисты предлагают встроить духовку в шкаф на полу. Эта схема подходит большинству домохозяек и по соображениям эргономики, и как оптимальный вариант с точки зрения технико-конструкционной целесообразности обустройства помещения. Но в других случаях может быть уместен и способ раздельного размещения духового шкафа под столешницей. Если же речь идет о маленькой кухне, то стоит рассмотреть и довольно необычные варианты размещения духовки в углу или на высоте, в нише пенала.

Как подключить встроенный газовый духовой шкаф: подробный инструктаж с полезными советами
