Как подключить датчик движения к лампочке: подробная инструкция и схемы

Схемы подключения устройства совместно с выключателем

Кроме стандартной схемы подключения датчика движения для управления освещением, применяются также варианты совместного использования этого устройства с выключателем. Последний элемент добавляется для того, чтобы иметь возможность:

Принудительного включения лампы. Время при этом задаётся регулировкой, но всё равно оно ограничено непродолжительными секундами или минутами. Чтобы при необходимости не приходилось делать дополнительные движения в темноте, подавая команду датчику, эта схема предусматривает ручное включение. Независимо от датчика, лампа включится, и будет освещать помещение до тех пор, пока выключатель будет активирован.
Принудительного отключения датчика. Если возникает необходимость полного вырубания света в помещении, в котором установлен датчик движения, применяют схему разрыва цепи питания при помощи выключателя. При обесточивании, лампа перестаёт работать, и гореть она не будет до тех пор, пока выключатель снова не активирует датчик, а он, в свою очередь, осветительный прибор. Устанавливают такие устройства в целях экономии электроэнергии в помещениях с естественным освещением (верандах, летних кухнях и т. д.) на период, когда ими редко пользуются.

В первом случае выключатель подсоединяется параллельно к цепи датчика, во втором — последовательно. Таким образом, в автоматический режим работы датчика добавляется ручное управление.

Процесс монтажа датчика движения

Схема подключения

Схема подключения датчика движения к прожектору определена конструкцией. Различают исполнения с двумя и тремя проводами:

Три провода раскрашиваются красным, синим, черным. Первый используется для подачи фазы лампам, синий является схемной землей, черный подводит питание 230 вольт датчику движения. Природа снабдила другой раскраской: коричневый аналог красного, подает фазу на иллюминацию, синий считается землей, белый подводит 230 вольт датчику. Чтобы проще разобраться, рядом помещаем рисунок (для справки – подробнее читайте инструкцию), в цветах показан схематично расклад.
Два провода, когда земля функционированию датчика не нужна. Приборы ставят вместо выключателей в силу особенности. Присутствуют разные по цвету провода, потребуется воспользоваться инструкцией датчика.

Помимо прочего цветные провода легко отстыковываются, можно поставить свои цвета без проблем. Помогает ориентироваться. Заземление к датчику движения подводится редко, читайте мелким недостатком. На рисунке схема подключения датчика движения освещения дана в двух вариантах для разного цвета оплетки. Речь идет про три провода. Подключение датчика движения для освещения двумя жилами не рассматривали, подключение предельно простое: прибор ставится в разрыв фазы. Цвет жил монтируется согласно инструкции.

Полагаем, теперь каждый читатель установит датчик движения, миссия авторов портала ВашТехник завершена.

Тонкости выбора осветительного оборудования и места установки

Более современным и экономным методом подачи света для лестничных маршей являются светодиоды. У них срок эксплуатации около 20 лет, они экономно расходуют энергоресурсы, быстро и легко устанавливаются. Обычные лампы для этой цели используются реже.

Выбирая систему сенсоров учитывают:

протяженность участка;
наличие иных осветительных приборов;
материал ступеней и стен;
величину тока, расход электроэнергии на другие приборы;
температуру и влажность в месте монтажа.

При покупке датчика включения света для лестницы учитывают место установки (стены, потолок, ступени), угол обзора, питание устройства, возможность регулировки работы прибора.

При выборе сенсора, изучают тип устройства и механизм действия, принцип работы и схемы оборудования. Существуют встроенные и накладные механизмы, а также проводные и беспроводные устройства.

Беспроводная подсветка с датчиком движения быстро монтируется, для ее установки не прокладывают провода, не подключают к общей системе питания. Такой вариант удобный для отдаленных объектов. Проводные устройства нуждаются в подключении к блоку питания, для этого прокладывают провода и подсоединяют к общему электропитанию.

Монтажный короб

В продаже представлены сенсоры движения:

ультразвуковые и звуковые (их не монтируют в местах с повышенным уровнем шума);
инфракрасные (не работают в местах нахождения отопительных приборов);
радиоволновые (нельзя устанавливать возле занавесок и штор, вблизи ламп дневного света со стартерами, на тонких стенах).

Исходя из перечисленных условий, выбирают систему для включения освещения на пролетах.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
Дошли до зоны активации второго сенсора – освещение не прекратилось.
Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
Покинув коридор полностью, освещение прекращается.

Выбор модели сенсора

Первым шагом надо выбрать тип сенсора. Радиочастотные (микроволновые) стоят недешево. Их устанавливают для контроля больших территорий (складов, стоянок для техники и т.д.). Учитывая вредность электромагнитного излучения, для бытовых целей и производства небольшого масштаба применяют ультразвуковые и инфракрасные сенсоры. Первые чувствительнее, более помехоустойчивые, но и более дорогие. К тому же ультразвук могут слышать домашние животные, и это может вызывать у них чувство дискомфорта (есть недоказанная практикой версия, что ультразвук отпугивает мелких грызунов и насекомых). По этой причине в жилых помещениях и офисах применяют инфракрасные датчики. К тому же они дешевле. Другие критерии выбора сенсора:

Дальность действия. Должна быть не меньше расстояния до дальней точки контролируемой зоны. За большую дальность переплачивать нет смысла.
Угол контроля. Сенсоры потолочного типа в горизонтальной плоскости контролируют зону раскрывом в 360 град. Настенные – 180 и меньше (в силу конструктива). У настенных датчиков желателен контроль антивандальной зоны (снизу от сенсора) – оттуда злоумышленники могут вывести прибор из строя.
Коммутируемая мощность. Если она недостаточна для управления существующей нагрузкой, придется ставить реле-повторители.
Напряжение питания. Если отличается от 220 вольт, придется организовывать дополнительные источники питания.
Степень защиты. Должна обеспечивать работоспособность устройства в выбранном месте – в помещении или на улице.

Дальность действия популярных детекторов движения
Детектор движения	Принцип действия	Дальность,м
Smartbuy потолочный	ИК	6
REXANT ДДС 03 11-9211	ИК	12
REXANT 11-9215	ИК	9
REXANT ДДПМ 02 11-9217	РЧ	10
TDM ДДМ-01 SQ0324-0015	РЧ	8

Также есть другие характеристики для выбора сенсора (цвет, потребляемая мощность, время отпускания и т.д.), но они принципиального значения для подключения и установки не имеют.

Важные характеристики датчика движения

Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора

Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.

Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

Возможные ошибки и способы их устранения

Не всегда всё проходит гладко. Иногда установка завершена, напряжение на приборе есть, но работа его не ладится. Не стоит опускать руки, нужно ещё раз внимательно проверить всю цепь соединения проводов, благо их немного. Если все провода расположены на своих местах, следует убедиться в хорошем контакте их с клеммами. Для этого нужно отвёрткой провести дополнительный зажим винтов в колодке. Также необходимо сделать ревизию соединений в распределительной коробке — ещё раз убедиться в правильности подсоединений и хороших контактов

Особенное внимание нужно уделить «нулевому» и «фазовому» проводам

Причина неполадки может крыться в плохо соединённых проводах

Фазу можно проверить обычным индикатором напряжения, а вот с нулём дела обстоят сложнее. Чтобы точно определиться с его наличием, нужен тестер. Но выход есть и тут. Можно смонтировать патрон с обыкновенной лампой накаливания, и вывести от него два провода. Если аккуратно прикоснуться оголёнными проводами к фазе и нулю, осветительный прибор должен загореться. Если этого не произошло, значит, нуль отсутствует. В таком случае нужно обследовать всю протяжённость линии начиная от счётчика.

Наличие напряжения показывает загорающийся светодиод пробника

Чаще всего неполадки в работе датчика движения возникают из-за особенностей регулировки его чувствительности. В предпродажном варианте регуляторы настроены на определённый рабочий уровень. Но если во время установки верньеры были смещены, могут возникнуть всевозможные казусы. Поэтому нужно внимательно ознакомиться с технической документацией, приложенной в упаковке, и провести установки регуляторов самостоятельно.

Выбор места для установки

Область установки датчика имеет большое значение для его правильной работы. У каждого прибора есть свои определённые технические характеристики, в соответствии с которыми выбирается место его размещения.

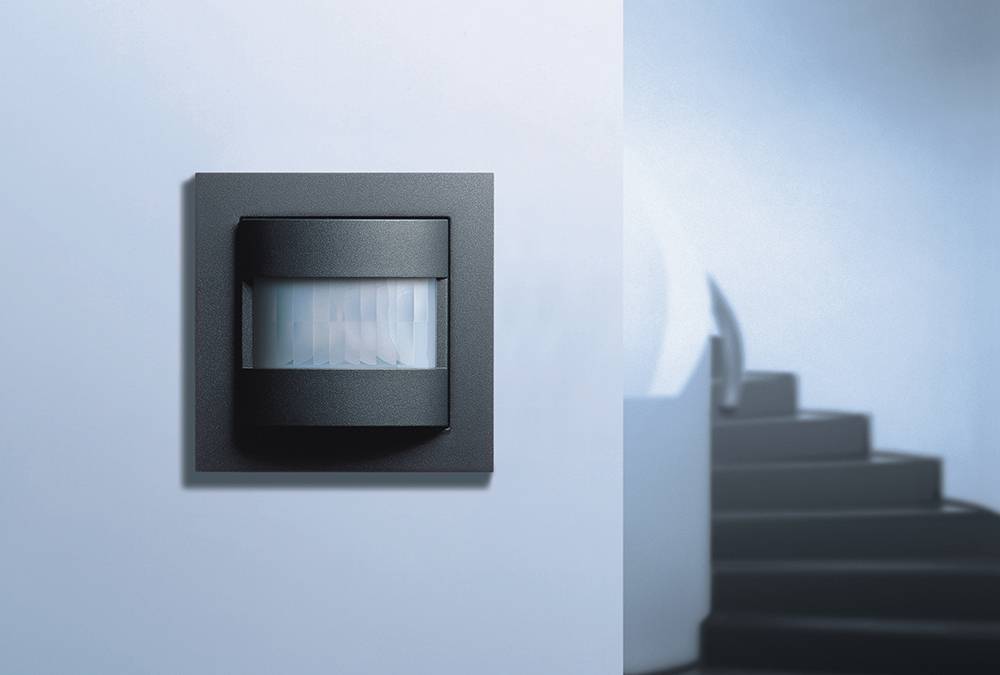

Регулировка освещения на лестнице при помощи датчика движения очень проста

Например, микроволновые датчики не рекомендуется устанавливать в жилых помещениях, так как СВЧ-излучение негативно влияет на здоровье человека. Ультразвуковые приборы безвредны, но если в доме есть животные, то устройство будет выступать для них раздражителем, вызывающим тревогу и беспокойство. Инфракрасные линзы слабо различают источники теплового излучения, не дифференцируют входящий сигнал, и поэтому могут срабатывать как на появление человека, так и на струю тёплого ветра из открытой двери.

Датчик движения включает свет при приближении к дверям

Монтаж сенсоров, управляющих наружным освещением (или другими процессами) сопряжён с повышенными требованиями устойчивости к климатическим условиям. Повышенная влажность, мороз и жара — всё это может отрицательно влиять на исправность датчика

Поэтому при выборе прибора следует обращать внимание на IP-показатель, который характеризует степень защищённости от пыли и влаги

Градация проводится по шестибалльной системе: первая цифра показывает уровень защищённости от пыли, вторая — от проникновения влаги. Например, индекс IP 20 рекомендован для жилых помещений, для наружной установки больше применим датчик с индексом IP 56.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

Схемы подключения

Чтобы подключить датчик движения к сети и лампе, требуется сначала разобраться в схеме монтажа. В противном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный прибор.

Рисунок 1 — подключение без выключателя, рисунок 2 — подключение с выключателем, гасящим свет, рисунок 3 — подключение с выключателем, дающим свет

При подключении датчика движения к системе освещения можно пойти тремя путями:

Присоединить прибор к электрической сети без выключателя, если необходимо сделать датчик полностью ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую территорию или бассейн.
Вместе с прибором, улавливающим колебания воздуха, использовать в комнате выключатель, который принудительно гасит в комнате свет, а это значит, что лампу нужно соединять с электрической сетью в обход датчика движения.
Дополнить цепь питания системы освещения не только приспособлением, автоматически подающим свет, но и выключателем, при нажатии на который свет будет гаснуть и не станет загораться из-за движений, сделанных во сне.

Как подключить датчик движения к лампочке

Подключить датчик движения можно несколькими способами. Каждый зависит от разновидности используемой лампы. Инструкция по установке детектора в отверстия для точечных светильников:

полностью обесточить помещение;
снять защитную панель детектора;
подсоединить проводники согласно схеме на корпусе;
фиксирующие пружины загнуть вверх;
установить механизм в подготовленное отверстие.

Завершающие этапы общие – регулировка чувствительности, времени, яркости и тестирование работоспособности.

Детекторы, которые закрепляют к патрону, установить проще. Сначала вкручивается индикатор, затем лампочка. Нельзя брать более мощные, чем указано в техническом паспорте к датчику движения. В продаже можно найти специальные двойные лампы, разработанные специально для тандема с детекторами. Электромонтажеры рекомендуют приобретать именно такие.

Подключение для управления без выключателя

Схема без выключателя собирается из датчика движения и осветительного прибора. Является наиболее простой и быстрой. Описание дается в документации, приложенной к детектору, и на корпусе прибора.

Подключение к лампочке с выключателем

Выключатель необходим, если потребуется отключить систему автоматической коммутации электрической цепи. Устройство врезают на участке между датчиком движения и блоком питания. Подключение осуществляется через фазные проводники входа и выхода – таким образом, создается обходное соединение.

Выключатель удобно использовать в комнате, где нужно поддерживать освещение, но движение не происходит. Достаточно отключить подачу электричества к датчику и дампа будет гореть столько, сколько нужно.

Причины сбоев работы прибора

Порой пользователи замечают ложное включение лампочки уже установленного прибора. Если прибор установлен на улице, то причиной плохой работы могут быть колыхания деревьев, которые улавливает сенсор. Проверить датчики движения можно заклеив окошко прибора непрозрачной лентой. Если свет все равно загорается, то причину поломки следует искать внутри устройства. Если ложные включения прекратились, то следует изменить настройки датчика и поставить его в иное место, подальше от деревьев.

Еще одной проблемой может быть повторное включение лампочки сразу же после ее выключения. Данная ситуация случается, когда в осветительный прибор вкручена лампочка накаливания. При остывании она выделяет инфракрасные лучи, которые фиксирует датчик, что приводит к новому включению света. Справиться с данной проблемой можно, установив светильник таким образом, чтобы свет от него не доходил до устройства, фиксирующего движение.

Датчик движения очень удобная и необходимая вещь в каждом доме. Однако, для людей, не разбирающихся в проводке, монтаж может быть не таким простым, каким кажется на первый взгляд, и порой, без помощи специалистов никак не обойтись.

Подсоединение контроллера движений к осветительному прибору

Подключить датчик передвижения по схеме — простая операция, которая напоминает подсоединение обыкновенного выключателя. Это логично, ведь этот прибор, подобно выключателю, размыкает и замыкает контакт через электроцепь, где находится осветительный прибор.

Согласно схеме, существует 2 вида провода питания датчика: фаза (проводник коричневого цвета) и ноль (провод голубого цвета). Когда из него выходит фаза, она передается на один из двух концов лампы в светильнике и наоборот. Когда контроллер срабатывает, контакт реле замыкается, что и приводит к передаче фазы.

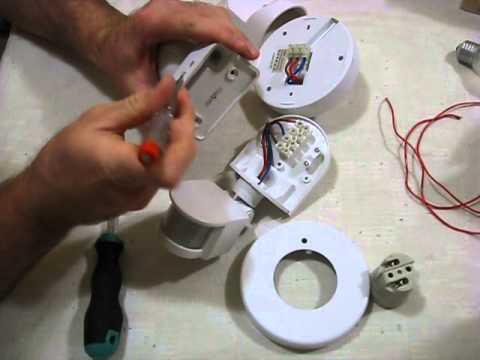

Чтобы присоединить контроллер движений к светильнику по схеме, вам нужно:

снять заднюю крышку и найти колодку с клеммами. К ней подключены 3 провода, выходящие из корпуса прибора;
посмотрев на схему, указанную в инструкции или на корпусе, присоединить провод от датчика к соответствующему проводу в корпусе устройства;
после подключения контроллера надеть заднюю крышку;
для подключения проводки в распределительной коробке, где есть 7 проводов (3 от датчика движения, 2 от светильника, а также ноль и фаза), провод фазы кабеля питания подключается вместе с проводом фазы от контроллера передвижения. После провод «0» от кабеля питания соединяется с аналогичным проводом от светильника и датчика. Последний этап — соединение 2 оставшихся проводников.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Ориентиры грамотного выбора

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Запрещено устанавливать лампы:

на вибрирующие поверхности;
около вентиляторов, кондиционеров;
на глянцевых белых поверхностях стен;
вблизи источников тепла — электрических радиаторов, ламп;
на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.
