Необходимые инвестиции
Приведенные примеры лишний раз подтверждают высокую актуальность, тепловизионного мониторинга. Как правило, тепловизор позволяет предотвратить несравнимые с его стоимостью расходы в связи с остановками производственных процессов. Преимуществом тепловизоров является их универсальность, так как все электрические и механические устройства излучают тепло. Только тепловизионный мониторинг дает возможность одним взглядом оценить техническое состояние оборудования.
Если вам нужна профессиональная консультация по тепловизионном контролю, просто отправьте нам сообщение!
Настройка тепловизора до начала обследования здания
Настраиваем оборудование базовыми настройками:
- Установка для верхнего
и нижнего предела температуры. - Настройка диапазона термозахвата.
- Выбор уровня тепловой защиты (иногда называют
“интенсивность” и
“отличие”).
Остальные настройки необходимо производить в соответствии
материалов
стен и типа теплоизоляции. Тепловизор позволяет произвести массу
дополнительных настроек, которые желательно все изучить. После
качественной настройки ИК-камерой легко выявить общие тепловые мосты,
такие как крепежные шпильки утеплителя или плохой теплоизоляционный
слой каркасных соединений сандвич панелей. Хорошо настроенный
тепловизор покажет все пустоты теплоизоляции. После тепловизионного
обследования внешней стороны здания, специалист термографии обычно
сразу переходит вовнутрь помещения. Здесь выявляются до 90% всех
строительных и отделочных дефектов. Как и в случае наружного осмотра,
идея заключается в сканировании дефектов поверхности. После
первоначальной проверки, большинство термографистов проветривают
помещение, чтобы сбросить внутреннее давление. Вентиляционным
сквозняком увеличивается расход воздуха и его утечки из здания через
трещины в стенах, полах и потолках. Таким образом, воздух иной
температуры скапливается в области трещин, создавая видимые перья в
тепловых изображениях.
Мобильный тепловизор для смартфона – стоит ли ему доверять
Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.
Мобильный тепловизор на «Android»
Устройство «FlirOne» для смартфонов на базе «IOS»
Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности
Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги
Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши
Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Тепловизор для смартфона «Seek Thermal» можно использовать для «IOS» и «Android», используя переходник
Тепловизоры для смартфонов на базе «IOS»: отличия
Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.
RGK TL-80 (Россия)
RGK — российский производитель теодолитов, нивелиров, тепловизоров и других измерительных приборов для строителей. Компания на рынке с 2006 года и за это время заработала репутацию производителя, качество продукции которой не уступает иностранным конкурентам.
Тепловизор RGK TL-80 — недорогой вариант как для начинающих специалистов, так и профессионалов. В своей ценовой категории он отличается широким функционалом, детектором высокого разрешения и встроенной камерой.
Съёмка
Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.
Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий
Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта
Обработка результатов
Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.
Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.
Мобильный тепловизор для смартфона — на сколько реальны показания
Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.
Тепловизор для смартфона на Android
Небольшой компактный модуль обладает неплохими характеристиками
Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.
Тепловизор для смартфона на Android
Тепловизор для смартфона на базе iOS
Так выглядит модуль от Flir для iPhone
Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.
Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.
Тепловизор для смартфона на базе iOS
Цены за услуги тепловизорного обследования

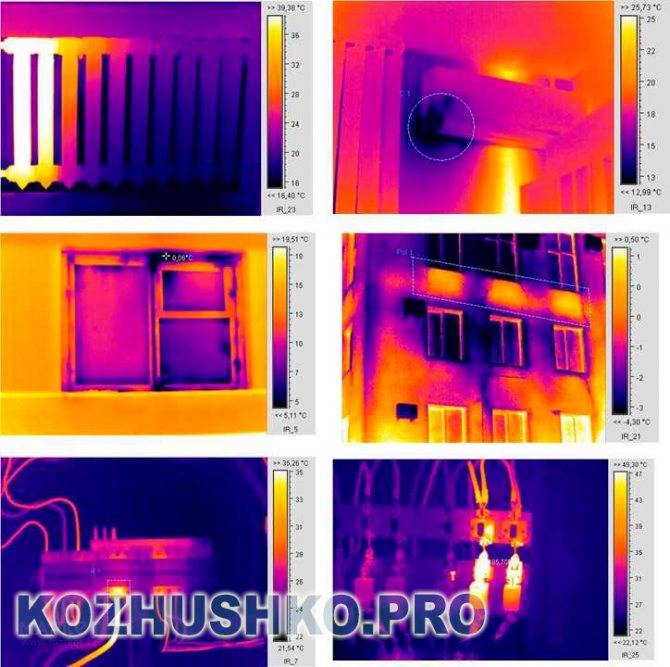

Тепловизионным обследованием выявляются
инженерные ошибки, дефекты
материалов, браки после ремонта с помощью специальных приборов
тепловизоров. В тепловизионном обследовании главная задача проверить и
спрогнозировать состояние жилого помещения и выявить огромное
количество недостатков: в теплоизоляции, отопительных системах,
инженерных конструкциях, электропроводки, установить причину высокой
влажности или сухости воздуха и другие дополнительные задачи. Стоимость
хорошего тепловизора начинается от 3000$. Средняя стоимость услуг
тепловизионного обследования составляет:
- квартира – от 1$ за 1м.кв.;
- загородный дом – от 4$ за 1м.кв.
Клиентов долго искать не приходиться. Каждый владелец жилья
желает
знать, где происходят тепловые потери и существуют ли скрытые
недостатки в крепости. Тепловизором как рентгеном сканируется помещение
изнутри и снаружи здания, после чего все видно как на ладони. Конечно,
существуют некоторые нюансы, о которых детально описано ниже.
Тепловизор – это прибор, который показывает правду о состоянии здоровья
вашего дома. А здоровых домов не бывает, бывают только не
дообследованные
Так же обратите внимание на другие преимущества данной
бизнес идеи и оборудования для ее реализации.
Нормативно-правовая база
Обследование электросетей
Прежде, чем приступить к рассмотрению нормативной базы, определяющей правила тепловизионных исследований, напомним, что теория теплового контроля строительных и электротехнических конструкций разработана достаточно давно, и современная версия термо-диагностики является «реинкарнацией» проверенной и хорошо зарекомендовавшей себя методики строительной диагностики.
Это означает, что всякий термографический анализ производится не ради измерений, а с целью обнаружения отклонений от утверждённых количественных и качественных соотношений в конструкции зданий или электрооборудования.
В частности, при проверке теплоизолирующих ограждений строительных конструкций руководствуются нормативами, изложенными в следующих документах:
- СНиП 23-02-2003 «Тепловая защита зданий»;
- МГСН 2.01-99 «Энергосбережение в зданиях».
Обратите внимание, что в числе прочего в данных документах сформулированы требования по тепловому балансу между внутренней атмосферой и температурой стен и именно эти нормативы являются основанием для оформления претензий к строителям. Базовые положения о применение методов неразрушающего контроля изложены в следующих правилах и стандартах:
Базовые положения о применение методов неразрушающего контроля изложены в следующих правилах и стандартах:
- ГОСТ 26254-84 «Методы определения сопротивления теплопередаче ограждающих конструкций» (в том числе и математический базис термографических исследований);
- ГОСТ 26629-85 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций» (рассмотрены особенности контроля специальных теплоизолирующих покрытий);
- ГОСТ 25380-82 «Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции» (сформулированы методические указания по организации термографических замеров);
- РД-13-04-2006 «О порядке проведения теплового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» (в том числе и о порядке проведения тепловизионного контроля на объектах повышенной опасности).
Существует более современный стандарт, в котором сформулированы основные понятия, числовые соотношения и методические указания для проведения термографических проверок: ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
Квалификационный уровень специалистов, работающих с термографическим оборудованием, должен соответствовать положениям, оговоренным в ПБ 03-372-00 «Правило аттестации и основные требования к лабораториям неразрушающего контроля».
Кроме этого, следует учитывать, что практически для всех видов специальных измерений разработаны собственные варианты руководящей документации. В частности, при разработке технологических карт для измерений в электроустановках следует руководствоваться сводом правил из РД 153.34.0-20.363-99 «Основные положения методики инфракрасной диагностики электрооборудования и ВЛ».
Если же ЭТЛ планирует оказывать услуги в области энергоаудита тепловых сетей, то при составлении отчётов следует принять во внимание рекомендации, изложенные в РД 153.34.0-20.364-00 «Методика инфракрасной диагностики тепломеханического оборудования»
Самостоятельное изготовление тепловизора
Ничего не мешает собственнику приобрести персональный прибор и пользоваться им когда угодно – проверять теплоизоляцию и своевременно менять ее требуется регулярно, поэтому устройство не предназначено для одного раза. Однако, заоблачная стоимость, делает строительный тепловизор неподъемным в приобретении – средняя цена на прибор далеко за 100 тыс. рублей. Естественно, возникает решение сделать собственное устройство, тем более что с развитием интернета, невозможного осталось мало. Итак:
- Чтобы собрать тепловизор своими руками, для будущей конструкции понадобится инфракрасный термометр, комплект фонарных светодиодов, веб-камера или фотоаппарат с функцией множественных кадров через равные промежутки времени.
- Инфракрасный градусник присоединяется к светодиодам посредством специальной платы – радиолюбители поймут. Теперь излучение от светодиодов станет разного цвета в зависимости от температуры термометра. Тепло излучает оттенки красного, холод – синего. Можно фиксировать и сырость – она зеленого, кислотного цвета. Получилось сделать тепловизор в домашних условиях.
- Остается взять в руки самодельный тепловизор и фиксирующий прибор – веб-камеру, настроенную на замедленную съемку или фотоаппарат, снимающий происходящее с периодичностью в несколько секунд. Медленно обходя участки собственного дома, добиться хороших результатов несложно.
Как видно из инструкции, тепловизор из веб-камеры или фотоаппарата потребует минимальных затрат и знаний – они уже описаны. Это сэкономит владельцам внушительную сумму
Важно помнить, что показания профессионального прибора все же, точнее, чем кустарного и если речь идет о дорогостоящем коттедже, то лучше позаботиться о его долгой жизни заранее и в полном объеме
Тепловизоры приборы дорогостоящие
Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.

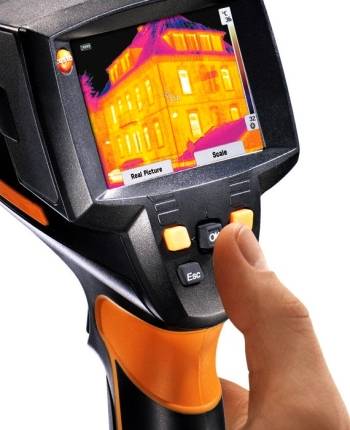

Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.

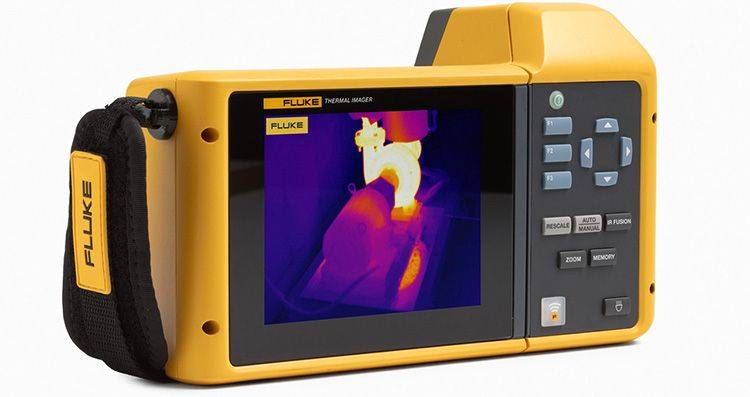

Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.

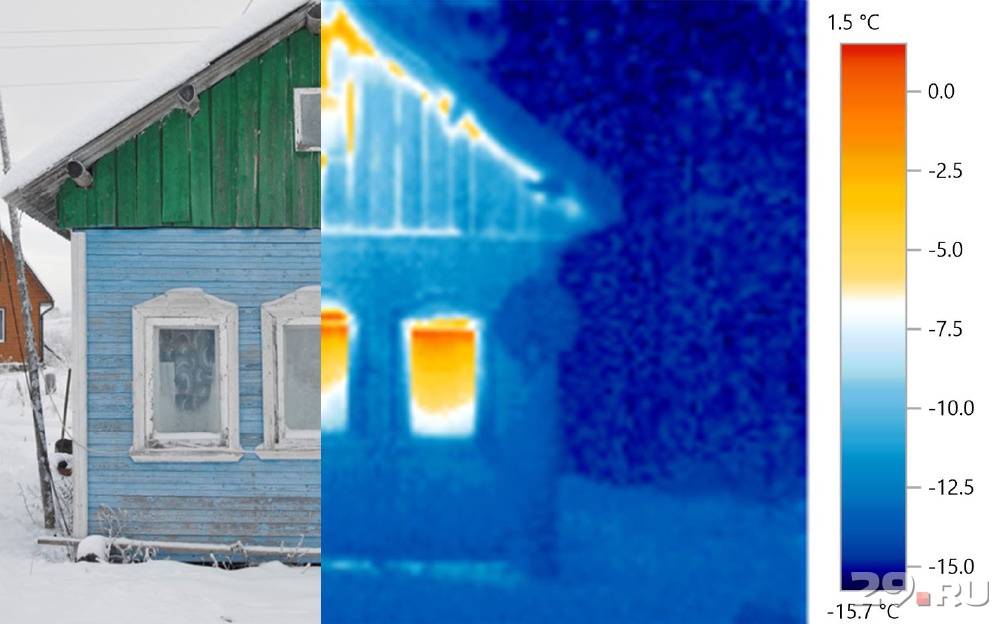

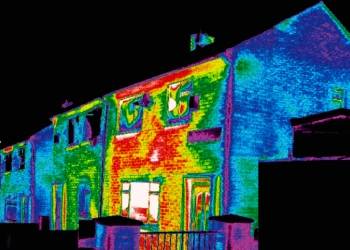

Для чего используют тепловизоры в строительстве
Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.
Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.
В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов
Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

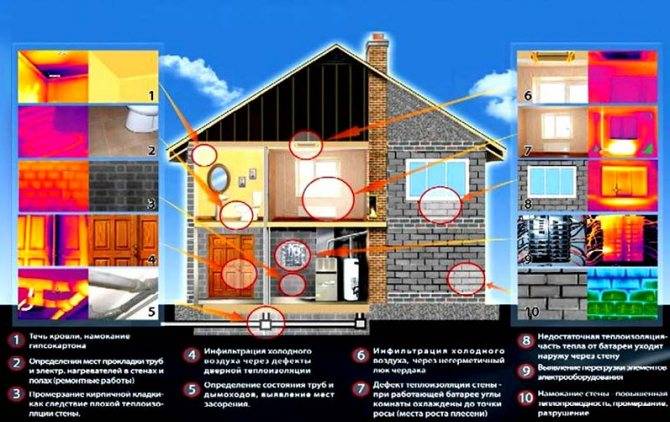

Проверка частного дома тепловизором поможет решить самые разные задачи:
- локализовать места утечек тепла и определить степень их интенсивности;
- проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
- правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
- обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
- проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
- провести диагностику вентиляции и системы кондиционирования;
- определить наличие трещин в стенах сооружения и их размеры;
- найти места засоров в системе теплоснабжения;
- диагностировать состояние электропроводки и выявить слабые контакты;
- обнаружить места обитания грызунов в доме;
- найти источники сухости/повышенной влажности внутри частной постройки.
Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.
Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление
А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.
7 моделей тепловизоров для строительства Бюджетные варианты для обследования частных домов, коттеджей и небольших общественных зданийСтандартные варианты для обследования многоквартирных домов, офисных, торговых и небольших промышленных зданийВысокотехнологичные приборы для обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности
| 1. RGK TL-80 |
Идеально для: осмотров ограждающих конструкций эксплуатируемых объектов или постоянного мониторинга строящегося здания. Разрешения детектора прибора недостаточно для полноценного обследования с составлением отчёта. | 59 920 рублей |
| 2. Testo 865 |
Идеально для: повседневного контроля систем отопления, вентиляции и кондиционирования воздуха. Функция улучшения снимков поможет определить незаметные дефекты в коммуникациях. | 69 000 рублей |
| 3. FLIR E8 |
Идеально для: специалистов с небольшим опытом. В интуитивном и минималистичном интерфейсе легко разобраться. | 388 800 рублей |
| 4. Fluke Ti32 |
Идеально для: съемок с любого расстояния и в плохих погодных условиях. | 391 000 рублей |
| 5. Fluke Tis75 |
Идеально для: съёмки с безопасного расстояния и быстрого составления отчётов без ПК. | 490 000 рублей |
| 6. Testo 890-2 |
Идеально для: съёмок крупных объектов. Высокотехнологичная начинка поможет выполнить сложные обследования. | 890 000 рублей |
| 7. Fluke TiX580 |
Идеально для: съёмок крупных промышленных объектов с разных расстояний. | 1 400 000 рублей |
Дополнительные возможности тепловизоров
Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.
- С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
- Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
- Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.
Купить тепловизор, значит сделать первый шаг к решению целого ряда проблем на важных для вас объектах. Вы можете сделать заказ на нашем сайте или прийти к нам в магазин для получения более подробной консультации и непосредственного знакомства с оборудованием.
Порядок проведения обследования тепловизором
Конкретный алгоритм измерений зависит от особенностей проверяемого объекта, но в любом случае он должен быть построен таким образом, чтобы полученные результаты имели максимальную точность.
В связи с чем, любую локальную технологию проверки разрабатывают в соответствии с базовыми методическими рекомендациями, сформулированными в ГОСТ Р 54852-2011.

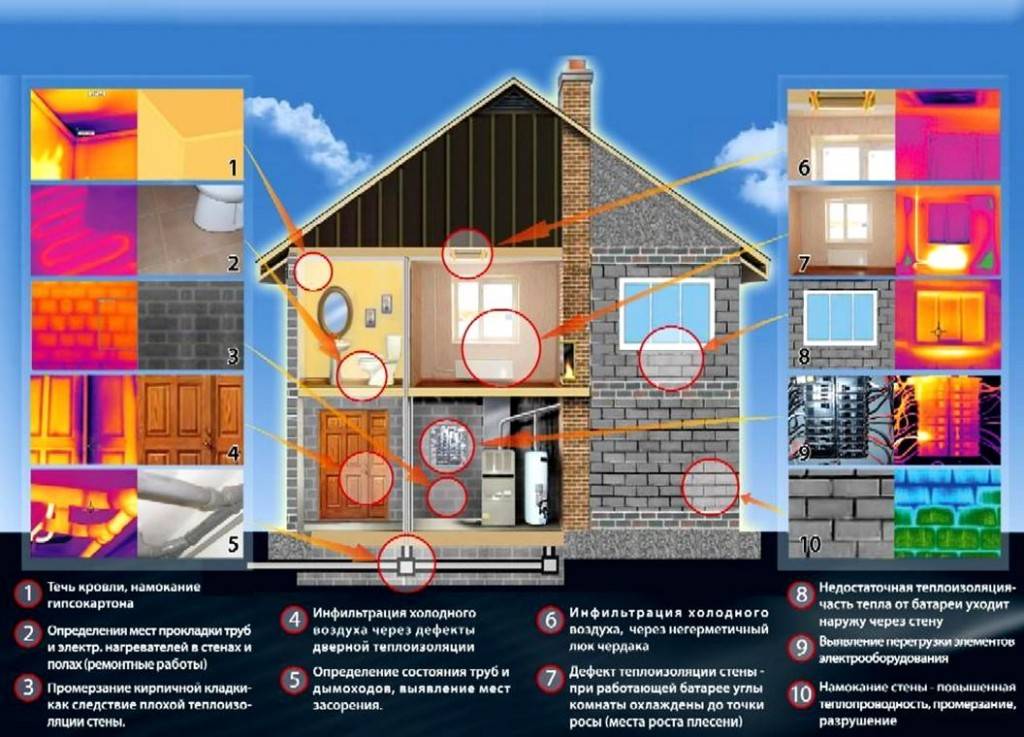

Основные зоны теплопотерь
В общем случае термографирование производят в следующей последовательности:
- Первичный осмотр объекта и выявлением зон с предположительно стабильными температурными показателями.
- Определение (или установка) контрольных точек, используемых в дальнейшем для математической интерполяции полученных данных.
- Измерение скорости ветра, влажности, а также внешней и внутренней температур объекта (с занесением данных в журнал).
- Последовательная съемка тепловизором всех участков контролируемой зоны. Если предполагается объединение снимков в панораму, каждый последующий кадр должен производиться с захватом 10% предыдущего.
Приведенная последовательность действий применяется ко всем проверяемым конструкциям (внешние, наружные, специальные зоны).
При этом, следует придерживаться следующих технологических рекомендаций:
- измерения температуры и влажности окружающей среды выполняется до, после и в ходе измерений с интервалом в 15-30 минут (с фиксацией данных в журнале);
- каждому кадру присваивается номер с обязательной регистрацией в журнале;
- контактные измерения температуры в реперных точках также выполняются до, после, и в ходе измерений (тоже под запись в журнал).

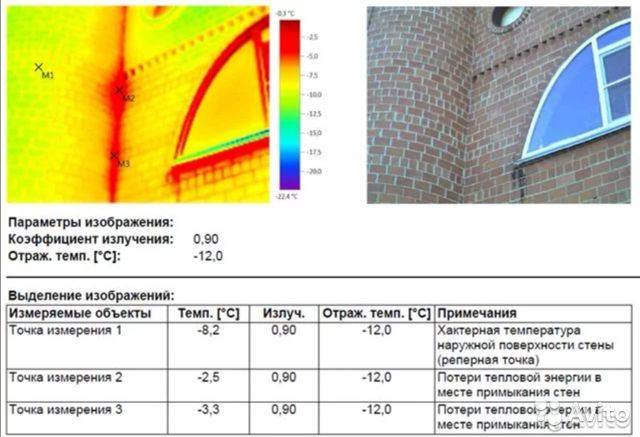

Заключительный этап обследования – обработка результатов измерений на компьютере или с помощью встроенного вычислительного модуля с учётом корректирующих коэффициентов.

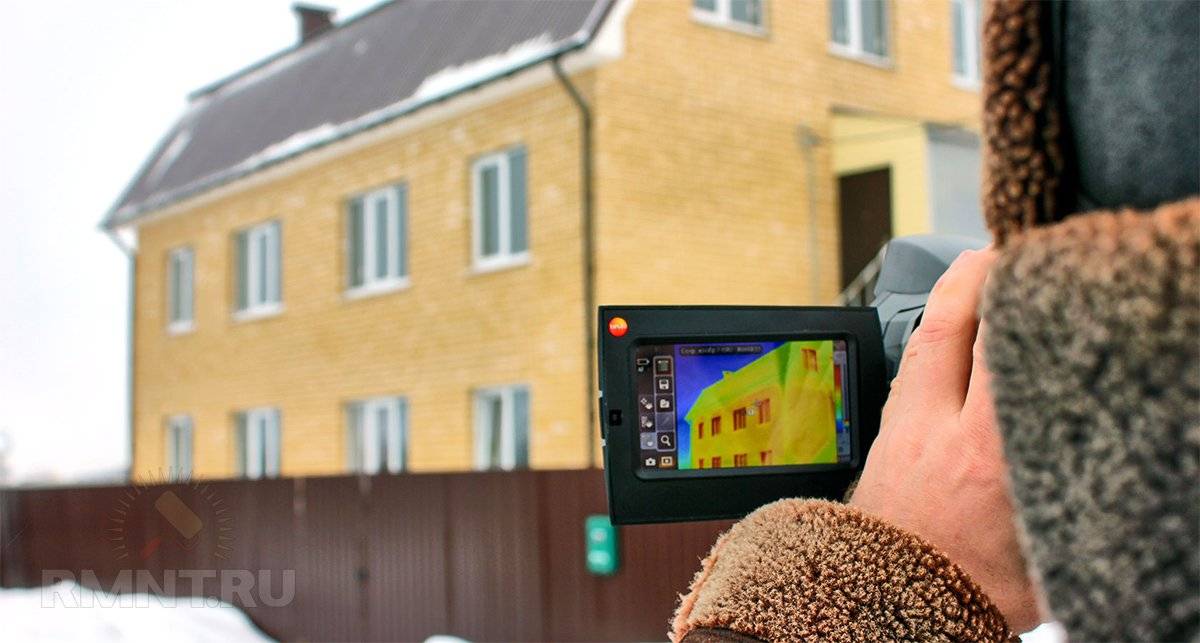

Краткая инструкция для начала работы с тепловизором
Коротко о том, как пользоваться тепловизором, говорится в инструкции, которой сопровождается прибор. Указания для каждой модели могут несколько различаться. Порядок работы зависит от исследуемого объекта.
Для обследованиячастного дома на предмет тепловых утечек необходимо:
- отойти от здания на расстояние не более чем 25 метров;
- найти ракурс, при котором объект не закрывается растениями, автомобилями, камнями, другими препятствиями;
- включить устройство, направить объектив или локатор на изучаемый объект;
- после наведения фокуса прибор нужно зафиксировать на несколько секунд;
- сохранить полученную термограмму в памяти устройства.
Передвигаясь в другое место для дальнейшей съемки, не нужно менять настройки. Частотность, диапазон, другие параметры должны оставаться прежними. Рекомендую убедиться, что после каждой смены ракурса снятые данные сохранены.
Инструкции изучения электроустановок несколько шире. Перед тем как использовать тепловизор, нужно надеть средства индивидуальной защиты — резиновые перчатки, каску, т.д
Это особенно важно, если требуется определить, нет ли повреждений в электрической сети, поскольку поможет уберечься в случае их наличия
Порядок действий:
- нужно отойти на расстояние не больше 70 сантиметров от изучаемого объекта;
- после включения аппарата настраивается максимальная чувствительность;
- для тестирования прибор направляется сначала на обесточенный кабель, затем — на питаемый, результаты должны отличаться;
- убедившись, что тепловизор работает правильно, можно приступать к детальному обследованию.
Главное — не прикасаться к проверяемому оборудованию или установке даже при наличии средств защиты. Не стоит трогать в том числе закрытые узлы и коробы. Напоминаю, что полученные термограммы нужно сохранять. Все изображения, на которых обнаружены неисправности объекта, должны сохраняться с аннотациями (текстовыми или голосовыми), в которых указывается точное местоположение дефекта, например, номер опоры, расстояние от точки подключения на кабеле, т.д.
Написать
Возможно ли изготовление тепловизора своими руками
Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.
Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.
Такие тепловизоры используются на охоте
