Виды гигрометров для инкубатора
Влагомеры могут быть разных видов. В зависимости от принципа их работы, каждый из них имеет свои особенности, определённые преимущества и недостатки.
Весовой
Работа этого устройства основана на системе трубок, объединённых между собой. Они заполнены гигроскопическим веществом, поглощающим воздух. Вычислить абсолютную влажность можно благодаря разнице веса до и после пропуска определённой порции воздуха. Для этого используется специальная формула. Минус этого прибора очевиден — рядовому пользователю довольно сложно каждый раз проводить необходимые математические расчёты. Преимущество весового влагомера заключается в высокой точности его измерений.
Волосяной
Этот тип устройства основан на свойстве волоса менять длину при изменениях влажности. Чтобы определить этот показатель, в контейнере инкубатора волос натягивается на специальную металлическую рамку.
Знаете ли вы?Проверить исправность влагомера при покупке можно, зажав прибор в ладони на несколько секунд. Под влиянием тепла человеческого тела показания датчика должны измениться. Он фиксирует изменения с помощью стрелки на специальной шкале. Главное достоинство метода — простота. А недостатки — хрупкость и низкие показатели точности измерений.
Плёночный
Принцип действия этого прибора базируется на свойстве органической плёнки растягиваться при повышенной влажности и сжиматься при понижении её уровня. Плёночный датчик работает по принципу волосяного, только тут фиксируются изменения эластичности плёнки под действием груза.
Данные отображаются на специальном табло. Плюсы и минусы данного метода идентичны характеристикам волосяного влагомера.
Керамический
В основе работы этого прибора — зависимость сопротивления керамической детали, которая состоит из глины, каолина, кремния и окислов некоторых металлов, от влажности воздуха.
Важно!Для повышения влажности в инкубаторе яйца обрызгивают водой. Однако это следует делать только с яйцами водоплавающих птиц
К преимуществам такого типа устройств стоит отнести их способность с высокой точностью измерять влажность в широком диапазоне, к недостаткам — немалую стоимость.
Рейтинг ТОП 5 лучших влагомеров для древесины
Проанализировав весь рынок имеющихся товаров мы составили вот такой рейтинг:
- CONDTROL Hydro Pro.
- CONDTROL Hydro-Tec.
- TESTO 606-1.
- CEM DT-125H/G.
- GMH 3830.
Рассмотрим каждую модель отдельно.
CONDTROL Hydro Pro
Микропроцессорная модель влагомера, предназначенная для измерения температуры и влажности воздуха в помещениях, а также контроля влажности древесины по ГОСТУ. Эта компактная модель вмещает в себя функции трех разных приборов, при этом все сенсоры встроены в корпус. Устройство имеет два режима замеров: HOLD — фиксирование единичного значения, SCAN — для непрерывного сканирования и обнаружения участков повышенного влагосодержания. Кроме измерения влажности древесины, прибор приспособлен к бетону, растворной стяжке, штукатурке и кирпичу.
| Вид | контактный |
| Погрешность | 2.5% |
| Рабочие температуры | от -5 до +40°С |
| Вес | 200 г |
Цена: от 13 900 до 15 999 рублей.
- три режима работы (AUTO, HOLD, SCAN);
- небольшие габариты (145х60х35 мм);
- широкий угол захвата объектов (до 110°).
не обнаружено.
влагомер CONDTROL Hydro Pro
CONDTROL Hydro-Tec
Модель предназначена для оперативных замеров уровня влаги древесины и других строительных материалов. Принцип его действия основан на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах. Это позволяет идеально точно определить содержание влаги в древесине в пределах от 2% до 65% на глубине до 20 мм. Несмотря на небольшие размеры, в устройство заложена библиотека, включающая в себя двадцать пород дерева: ель, тополь, осина, сосна, кедр, липа, орех, вяз, клен, бук, груша, дуб, вишня и прочие.
| Погрешность | 2% |
| Рабочие температуры | от -5 до +40°С |
| Вес | 75 г |
| Вид | бесконтактный |
Цена: от 4 300 до 5 990 рублей.
- в памяти заложено около двадцати пиломатериалов (дуб, береза, клен и т.п.);
- оптимальная величина погрешности (до 2%);
- большой дисплей (5.5х12.3 см).
Изготовление датчика влажности почвы своими руками на Arduino
Разумеется, сам сенсор изготавливать не нужно, эта деталь давно и успешно выпускается нашими друзьями из Поднебесной и стоит относительно недорого. Речь пойдет об интеграции датчика в систему управления для теплицы или балконной грядки.
Типичный пример: комплект FC-28.
Представляет собой емкостной детектор, соединенный с платой компаратора, выполненной на микросхеме LM393. В схеме присутствует потенциометр, с помощью которого можно произвести калибровку и задать условия для срабатывания датчика. Принципиальная схема устройства на иллюстрации:
Прибор не предназначен для мониторинга текущей влажности земли: его задача дать сигнал для включения системы автоматического полива. При достижении откалиброванного резистором порога сухости почвы, логический «0» на выходе компаратора меняется на «1» (контакт D0). Контроллер получает сигнал и дает команду исполнительному механизму полива.
В принципе, разработчик предусмотрел возможность снятия показаний для отображения на текстовом табло. Для этого используется аналоговый сигнал (A0) со схемы управления. Это не основной режим, но оператор всегда может увидеть влажность почвы в процентах.
Питание комплекта осуществляется с помощью источника 5 вольт с током до 35 мА. Это может быть блок питания или комплект батареек. Подойдет любая версия Arduino: например, UNO.
Схема может быть расширена датчиком уровня воды, световой и звуковой сигнализацией. Источником водоснабжения служит помпа, соединенная с контролируемым резервуаром. Типовая блок-схема готовой системы полива на емкостном датчике влажности представлена на иллюстрации:
Если запрограммировать контроллер Arduino на несколько грядок, можно применять систему на больших территориях: поле, теплица и пр.
Как сделать гигрометр своими руками
И хотя гигрометр для инкубатора стоит недорого, его можно изготовить самостоятельно. Выполненный влагомер для инкубатора своими руками дает более точные показатели, чем его аналоги, приобретенные в магазине.
Схема
Чтобы сделать самодельное устройство, необходимо:
- Взять два ртутных термометра для измерения температуры воздуха, воду. Также необходимо взять доску, на которой поместятся оба градусник.
- Оба термометра нужно прикрепить к доске параллельно друг другу. Под одним из них устанавливается сосуд с дистиллированной водой.
- Ртутный шарик одного градусника необходимо аккуратно обернуть тканью, не контактируя с ним. Затем ткань следует завязать нитью, не слишком туго. Этот градусник называется влажным, а второй – сухим.
- Край ткани нужно опустить в воду на 5-7 мм.
- Показатели обоих градусников сопоставляются друг с другом и при помощи таблицы узнают относительную влажность воздуха в инкубаторе.
Иногда приходится опрыскивать яйца водой, чтобы повысить влажность в камере. Но прибегать к такому приему следует только в случае яиц водоплавающих птиц. Остальным зародышам достаточно влажности 50-60%. Рассчитать показатель влажности можно при помощи расположенной ниже таблицы.
| Данные сухого градусника | Разность показаний термометров в градусах | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| Относительная влажность в процентах | ||||||||||
| 15 | 100 | 92 | 80 | 71 | 61 | 52 | 44 | 36 | 27 | 20 |
| 16 | 100 | 90 | 81 | 71 | 62 | 54 | 45 | 37 | 30 | 22 |
| 17 | 100 | 92 | 81 | 72 | 64 | 55 | 47 | 39 | 32 | 24 |
| 18 | 100 | 91 | 82 | 73 | 65 | 56 | 49 | 41 | 34 | 27 |
| 19 | 100 | 91 | 82 | 74 | 65 | 58 | 50 | 43 | 35 | 29 |
| 20 | 100 | 91 | 83 | 74 | 66 | 59 | 51 | 44 | 37 | 30 |
| 21 | 100 | 91 | 83 | 75 | 67 | 60 | 52 | 46 | 39 | 32 |
| 22 | 100 | 92 | 83 | 76 | 68 | 61 | 54 | 47 | 40 | 34 |
| 23 | 100 | 92 | 84 | 76 | 69 | 61 | 55 | 48 | 42 | 36 |
| 24 | 100 | 92 | 84 | 77 | 69 | 62 | 56 | 49 | 43 | 37 |
| 25 | 100 | 92 | 84 | 77 | 70 | 63 | 57 | 50 | 44 | 38 |
←Предыдущая статьяКак закладывать яйца в инкубатор Следующая статья →Особенности работы инкубатора «Универсал 55»
↑ Немного про датчик DHT11
Т.к. датчик я тогда ещё в руках не держал, то из даташита выяснил, что у него 4 ноги, а используются всего три из них. Почему Китайцы так сделали, одному Джеки Чану известно. Ну, да ладно.Основные характеристики датчика DHT11
— диапазон измеряемой влажности: 20-95% RH (значение влажности в 8 бит) — диапазон измеряемой температуры: 0-50°С (значение температуры также 8 бит) — точность температурного сенсора: ±2°С — точность сенсора влажности: ±5% RH — шаг измеряемых значений: 1 — однопроводной протокол передачи данных — частота измерений: 1 секунда — напряжение питания: 3.5-5.5 V — потребляемый ток в режиме измерения: 2 мА — потребляемый ток в режиме ожидания: 150 мкА
Для опытов точность и цена датчика в самый раз, и я начал проектировать схему.
Влагомер его особенности
Для того чтобы узнать, как пользоваться гигрометром нужно рассмотреть основные типы приборов для измерения влажности. Психрометр состоит из двух отдельных термометров, закрепленных на одном корпусе. Один является сухим, а другой — влажным (мокрым). Нижний конец мокрого термометра покрыт специальной тканью, исполняющей роль фитиля. Он постоянно находится в воде, охлаждая и смачивая мокрый термометр. При температурах (Т) выше точки замерзания воды фитиль снижает температуру мокрого термометра, она обычно ниже сухого. Однако когда Т воздуха падает ниже нуля, влажный термометр покрывается тонким слоем льда, и она может быть теплее сухого термометра.
Относительная влажность рассчитывается исходя из температур окружающей среды, сухого термометра и разницы температур, между показателями сухого и влажного термометров. Относительная влажность определяется по психрометрической карте. Когда две температуры равны — воздух полностью насыщен, а чем больше их разница, тем суше воздух. По специальным таблицам, зная Т воздуха и психрометрическую разность (Т – Т м), определяют остальные параметры воздуха. Психрометры обычно используются в метеорологии, а также в системах отопления, вентиляции и кондиционирования воздуха жилых и общественных зданий.
Психрометр — устройство, принцип работы
Влажность воздуха в квартире — один из основных показателей домашнего микроклимата. Слишком высокое или низкое содержание влаги в воздухе может доставить дискомфорт и негативно сказаться на самочувствии.
Влажность воздуха — это показатель содержания водяного пара в воздухе. Влажность домашнего воздуха меняется в зависимости от погодных условий и процессов жизнедеятельности людей.
Без специальной аппаратуры определить относительный точный уровень влажности воздуха сложно. Однако не соответствующую норме концентрацию влаги можно определить по сухости кожи и слизистых или скоплению конденсата (точка росы) на окнах и зеркальных поверхностях.
Относительная влажность — содержание водяного пара в воздухе и его взаимодействие с температурой воздуха.
Прибор для измерения влажности воздуха называется гигрометр.
Гигрометр бывает нескольких видов:
- волосяной,
- пленочный,
- весовой,
- конденсационный,
- психрометрический,
- электронный.
Психрометрический гигрометр
Психрометр основан на взаимодействии между собой «сухого» и «влажного» термометров. В приборе установлены два градусника с подкрашенными жидкостями (красного и синего цветов). Одна из этих трубок обмотана хлопчатобумажной тканью, конец которой погружен в резервуар с раствором. Ткань намокает, а затем влага начинает испаряться, тем самым охлаждая «влажный» термометр. Чем ниже влажность воздуха в помещении, тем ниже будут показания термометра.
Чтобы высчитать процент влажности воздуха на психрометре, следует в таблице на приборе найти значение температуры воздуха согласно показаниям градусника и найти разницу значений на пересечении показателей.
Психрометры бывают нескольких видов:
- стационарный. Включает два градусника (сухой и влажный). Работает по принципу, описанному выше. Процент влажности воздуха рассчитывается по таблице.
- аспирационный. От стационарного отличается лишь наличием специального вентилятора, который служит для обдува термометров поступающим потоком воздуха, тем самым ускоряя процесс измерения влажности воздуха.
- дистанционный. Этот психрометр бывает двух видов: манометрическим и электрическим. Вместо ртутных или спиртовых градусников имеет кремниевые датчики. Однако, как и в первых двух случаях, один из датчиков остается сухим, второй — влажным.
Работа психрометра основана на степени охлаждения испарением резервуара «смоченного» термометра при балансе теплообмена и зависящей от количества влаги в вентилируемом потоке воздуха постоянной скорости.
По температуре «смоченного» термометра и температуре воздуха определяют относительную влажность.
Психрометр состоит из двух основных частей — головки 1 и термодержателя 3 (рис. 1).
Внутри головки располагается аспирационное устройство, состоящее из заводного механизма, ключа 2 и вентилятора для психрометра МВ-4-2М; в психрометре М-34-М используется электродвигатель с вентилятором, подключаемый к сети переменного тока напряжением 220 В.
На термодержателе 3 установлены термометры 4, один из которых «смоченный», а другой служит для измерения температуры воздуха.
Термометры защищены от воздействия солнечной радиации как сбоку — планками 5, так и снизу — трубочками 6.
В нижней части термодержателя расположено устройство для регулирования скорости аспирации. Оно состоит из клапана 8, имеющего форму конуса и подпружиненного винта 7. При повороте винта перекрывается определенная часть сечения трубки 9, что приводит к изменению скорости аспирации.
Регулировка скорости до заданной величины проводится на заводе и при необходимости в бюро поверки.
| Рис. 1. Схема аспирационного психрометра МВ-4-2М | При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по трубке 9 к вентилятору и выбрасывается наружу через прорези в аспирационной головке. К психрометру прилагаются: пипетка для смачивания, состоящая из стеклянной трубочки, вставленной в резиновый баллон с зажимом; щиток (ветрозащита) для защиты аспиратора от влияния ветра; металлический крючок для подвешивания прибора за шарик на аспирационной головке, поверочные свидетельства к термометрам и паспорт. Для вычисления влажности по показаниям термометров используют психрометрические таблицы или вычисляют по формуле. Формулы и вспомогательные таблицы для вычисления абсолютной и относительной влажности представлены в приложении 1 |
Как измерить влажность?
Домашнюю атмосферу приводят в порядок с помощью специальных увлажнителей или осушителей. Однако чтобы сделать работу этих приспособлений максимально эффективной и не навредить еще больше, сначала потребуется измерить уровень содержания влаги в окружающем воздухе. Для этого применяют приборы, именуемые бытовыми гигрометрами.
Все гигрометры можно разделить на две большие группы.
- Механические. Отличаются надежностью и низкой ценой. Долго служат. Однако имеют один недостаток – не очень точные показания. Принцип работы заключается в измерении веса собранной из воздуха за определенное время воды (она конденсируется в особых изогнутых трубках). Результат замера отображается на стрелочном циферблате, напоминающем часовой.
- Цифровые. Эта категория устройств дороже и менее надежна. Однако она отличается необычайным удобством использования и почти полным отсутствием погрешностей в показаниях. Сведения о содержании воды в атмосфере цифровые гигрометры получают от специального электронного датчика. После этого информация обрабатывается и выводится на жидкокристаллический экран девайса. Нередко совмещают в себе гигрометр, термометр, барометр и некоторые другие приспособления.
Мнение эксперта
Бородина Галина Валерьевна
Также существуют так называемые контактные гигрометры. С их помощью замеряют уровень влаги в субстрате растений, а также в различных поверхностях (например, штукатурке или паркетной доске). Для измерений в бытовых, домашних условиях они мало подходят.
Самый простой вариант самодельного датчика влажности
- Подробности
- Категория: Измерения
Очевидно, рассмотренный датчик может быть заменен на другой самодельный, к примеру с такими рекомендациями. Соединительные провода припаиваются к двум металлическим спицам длиной 12-15 см каждая. Спицы располагаются параллельно друг другу на полу на расстоянии 0,5-1 см (в районе ожидаемой протечки) и крепятся к полу обыкновенным лейкопластырем. Материал пола значения не имеет. Кроме того, конструкция датчика может иметь много вариантов.Определяющее значение в данном устройстве имеет высокая чувствительность электронной схемы к даже незначительному изменению сопротивления между контактами датчика. Самый простой промышленный датчик влажности, который мне приходилось видеть, был создан компанией Philips и стоил менее 1 долл. Внешний вид — две пластинки из нержавеющей стали с изолятором в виде тонкого (пластикового на вид) сита из волос (как вариант повторения в домашних условиях можно взять две монетки по 2 руб. и обмотать леской — в виде изолятора). Принцип работы такого датчика в линейном измерении емкости в довольно узком диапазоне 200-300 пФ. При увеличении влажности, как было рассмотрено выше, волос удлиняется.Такой датчик применяют вместо времязадающего конденсатора в генераторе на микросхеме КР1006ВИ1 (зарубежный аналог NE555); при изменении влажности частота генератора изменялась. Простая электрическая схема (рис.1), где в качестве датчика влажности применяется описанный выше датчик из токопроводящих спиц, поможет сберечь дом от затопления и защитить электрооборудование (или напольное покрытие) от избыточной влажности. Рис.1. Электрическая схема исполнительного устройства При затоплении или дожде (если предполагать, что самодельный элемент Z1 установлен на окне) капли влаги замкнут контакты, транзистор VT1 откроется, и через нагрузку потечет ток. В качестве нагрузки предусмотрено реле, своими контактами включающее насос откачки воды или сигнальное устройство. Вместо реле можно включать зуммер на соответствующее напряжение питания или другую логическую схему. Ток перехода коллектор-эмиттер транзисторного ключа ограничен значением 40 мА. В качестве реле подойдет маломощное РЭС15 на напряжение срабатывания 7-8 В. Переменный резистор R1 регулирует чувствительность устройства — в нижнем (по схеме) положении движка R1 прибор не будет реагировать на изменение сопротивление датчика. В верхнем положении чувствительность схемы максимальная -транзистор реагирует даже на слабый ток, проходящий через датчик, то есть нагрузка включится даже от утренней росы. Замыкать контакты датчика Z1 нельзя — произойдет необратимый пробой транзистора. Напряжение питания схемы можно варьировать в пределах от +4 до +10 В в зависимости от применяемой схемы нагрузки. Питание схемы организовано с помощью постоянного стабилизированного напряжения, полученного от трансформаторного источника. Датчик Z1 соединяется с электрической схемой проводами длиной до 2 м (длиннее не желательно, так как наведенное в проводах переменное электричество может отрицательно влиять на работу транзисторного ключа). Интересные результаты можно получить с использованием датчика влажности от GSM-сигнализации МТ9000 (представлен на рис. 2).
Рис. 2. Промышленный датчик влажности в разобранном состоянии Датчик имеет автономное питание с напряжением 3 В; элемента CR2025 хватает примерно на 1 год работы. Такой датчик уместно использовать в составе охранной сигнализации. Передача сигнала (обмен с базовым блоком) идет по радиоканалу
Тем не менее предложенный метод самостоятельного изготовления датчика влажности из подручных деталей ничем не хуже покупки готового (и относительно дорогого устройства); более того, самостоятельное техническое творчество развивает интеллект и добавляет ума и опыта, что особенно важно в наш век научно-технического прогресса, шагающего по планете семимильными шагами
Изготовляем психрометр своими руками
Для многих магазинные варианты либо неудобны, либо слишком много стоят. Поэтому, некоторые хозяева предпочитают делать аппараты своими руками. Возможно ли это? При наличии специальных материалов и элементарных познаний сделать психрометр самостоятельно и в домашних условиях возможно.
Для начала нужно определиться с тем, что для этого нужно.
Материалы и инструкция по созданию
Изготовление приспособления потребует наличия:
- стандартный спиртовой градусник – 2 шт.;
- деревянные рейки разных размеров – 2 шт.;
- саморезы – 4 шт.;
- батист (ткань) – хватит куска 2х2 см;
- емкость для воды;
- дистиллированная вода или антифриз (в объеме емкости);
- клей ПВА;
- отвертка;
- пассатижи;
- ножовка для дерева.
Так выглядит будущая конструкция
Для начала берется самая большая рейка. Из нее необходимо выпилить кусок размером в 5х12 см. В дальнейшем он станет подставкой для приспособления. Толщина не имеет значения, но не рекомендуется брать фанеру меньше 5 мм.
Для выполнения центральной части аппарата потребуется еще одна рейка, которая станет в дальнейшем стойкой. Ее высота должна соответствовать длине самих градусников. Поэтому, ненужная часть фанеры обрезается ножовкой.
На готовую стойку устанавливается траверса
Важно, чтобы она была вмонтирована под прямым углом. Используя шурупы, к траверсе прикрепляются уже непосредственно сами градусники. Спиртосодержащие концы должна направляться в сторону подставки
Спиртосодержащие концы должна направляться в сторону подставки.
Один из них обматывается заранее вырезанным кусочком батистовой ткани. Ткань должна прилагать к термометру с максимальной плотностью. Около 1 см батиста оставляют свисать, поскольку в последующем он будет служить соединением между термометром и емкостью с жидкостью.
Готовый штатив с прикрепленными на нем градусниками монтируют к подставке. Проще всего это сделать так: в средине подставки-фанеры прорезать дырку равную по площади самой стойке. Чтобы конструкция держалась, ее скрепляют клеем ПВА. Под градусником с батистом ставят емкость с водой.
Психрометр для инкубатора своими руками готов!
Как пользоваться
Использовать его нужно по следующей инструкции:
емкость наполняют жидкостью (антифриз); готовую конструкцию помещают в инкубатор. Лучше всего ставить самодельный психрометр поближе к стенкам, так как в середине жидкость под влиянием света будет быстро испаряться и искажать данные
Важно учитывать и то, что аппарат должен быть виден при закрытом инкубаторе; по истечению 15-20 минут уже можно снимать первые показатели. Полученные результаты подставляют в таблицу определения относительной влажности в инкубаторе по психрометру:
Полученные результаты подставляют в таблицу определения относительной влажности в инкубаторе по психрометру:
Таблица значений для психрометра

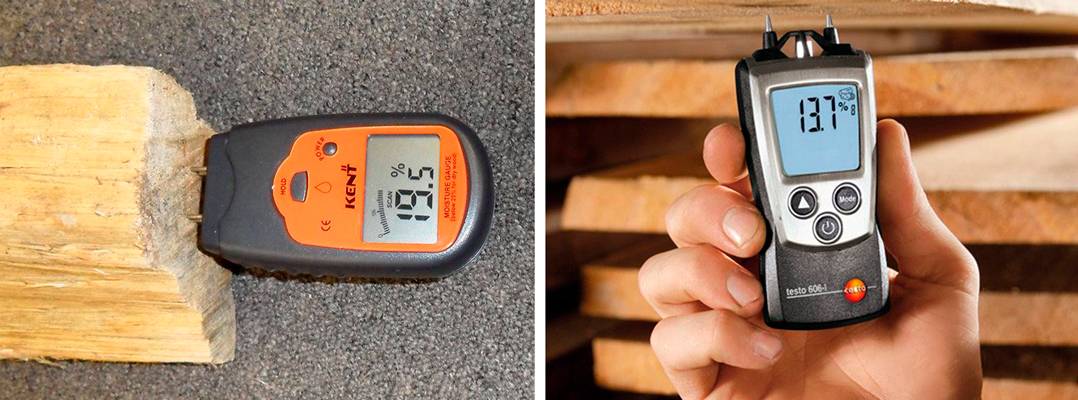

Лучше игольчатые гигрометры
Рассмотрим лучшие модели игольчатых измерителей влажности для древесины.
Benetech GM605
Недорогой гигрометр игольчатого типа. Имеет маленький корпус и защитную крышу для электродов. Благодаря этому легко помещается в карман, переносится с места на место. По бокам имеет рельефные насечки, которые облегчают удержание девайса.
Экран минималистичен и не отображает никакой информации, кроме результата исследования. Он указывается в процентах.
Для материала с разной степенью намокания нужно применять различные режимы работы. Они выбираются кнопкой «Set». Всего таких режима четыре:
- 1 – для измерения дерева с уровнем влажности до 24 %;
- 2 – для измерения дерева с уровнем влажности до 30 %;
- 3 – для измерения дерева с уровнем влажности до 37 %;
- 4 – для измерения дерева с уровнем влажности свыше 40 %.
Прибор работает только при положительных температурах. Измерять только уровень влаги можно не только в древесине, но и в любых других строительных материалах: кирпиче, бетоне, полимерных плитах.
Главный недостаток модели в том, что при высокой влажности исследуемого объекта увеличивается погрешность показаний. Уже при 50 % — 60 % они могут быть некорректны.
Питается девайс от двух стандартных батареек формата ААА. Отсек для них находится в его задней части. Элементы питания входят в комплект поставки.
Стоимость прибора составляет от 1 000 до 1 500 рублей.
Smartsensor AR971
Более дорогой вариант гигрометра, который обойдется примерно в 2 500 рублей. Внешне очень напоминает Benetech GM605, но имеет одно существенное отличие – способен измерять материалы с высоким содержанием влаги. Корректные показания возможны при влажности до 70 % — 75 %.
Для разных условий также необходимо выбирать разные режимы. Их здесь тоже четыре, только они имеют более широкий диапазон значений.
Иголки заметно тоньше, чем на дешевых моделях. Их не надо помещать глубоко в дерево – достаточно 1 – 1,5 миллиметров.
Экран – черно-белый. Он имеет светодиодную подсветку, которая позволяет работать даже в условиях слабой освещенности.
Электроды также закрыты защитным чехлом, которых защищает их от повреждения.
Возможно сохранение показаний в памяти прибора.
Питание – от батареи типа «Крона» напряжением 9 В. Она в комплект поставки не входит.
ТК100
Профессиональный универсальный гигрометр, который способен измерить любую влажность у любого материала практически в любых условиях. Цена у прибора соответствующая – от 8 000 до 9 000 рублей.
Погрешность показаний не превышает 0,5 % — 0,6 %. При этом такие значения сохраняются при влажности до 80 %.
Исследовать можно не только дерево, но и любые другие материалы, в том числе сыпучие (например, песок). Для этого девайс имеет стальные щупы длиной 30 сантиметров. Их можно погрузить в сыпучий материал, чтобы измерить содержание влаги на глубине.
Для замеров дерева щупы имеют острые наконечники. Их вводят в материал на глубину 1 – 1,5 миллиметра.
Результаты замеров выводятся на черно-белый жидкокристаллический экран со светодиодной подсветкой. Их можно сохранять в памяти устройства.
Питается модель от четырех батареек формата ААА.
Вопрос-ответ
Должны ли иметь бытовые гигрометры аттестацию метрологическими службами?
Бытовые гигрометры не требуют такой аттестации, потому что к приборам такого назначения не выдвигаются требования по высокой точности показаний.
Какой показатель погрешности может считаться оптимальным для бытовых приборов, измеряющих относительную влажность воздуха?
Максимально допустимая погрешность для бытовых приборов 3-4%.
Сколько времени нужно проводить замеры для получения более точного результата измерений?
Бытовые приборы производят замеры относительной влажности воздуха в течение 40-60 секунд. Скорость измерения профессиональных устройств – 1-5 секунд.
Можно ли использовать бытовые гигрометры для определения относительной влажности воздуха использовать для измерения содержании влаги в сыпучих материалах?
Для определения влажности сырья и материалов производителями выпускаются контактные приборы, которые имеют узкую специализацию: для древесины, сыпучих материалов и т.п.
Какой диапазон измерений должен быть у бытовых гигрометров?
Всё зависит от предполагаемого места установки прибора. Диапазон измерения относительной влажности воздуха должен составлять: для ванной комнаты и кухни от 0 до 100%, для жилых комнат и коридора от 20 до 80%.
Контроль относительной влажности воздуха позволяет создавать комфортные условия проживания в жилых и работы в офисных помещениях. Для этих целей используются бытовые, бесконтактные гигрометры.
Как смастерить электронный измеритель влажности
Гигрометр имеет большое значение в сельском хозяйстве, особенно в период хранения урожая. Электронный измеритель — самый современный. Но, изготовить его можно самому. Вот схема. Всю информацию о ней можно увидеть здесь: https://aes2.ru/publ/indikator_vlazhnosti_vozdukha/1-1-0-122
Схема электронного измерителя
Такой прибор подойдет для помещений, в которых хранятся продукты.
Состоит из таких частей:
- Плата управления. Ее размер 6,5 см на 9,8 см.
- Датчик. Размером 2см на 5,3 см;
- Кнопка SW1;
- Резистор 470 кОм. Он будет свидетельствовать о повышении влажности.
Питание осуществляется с помощью 9 вольтной батарейки.
Преимущество схемы – возможность подключения нескольких детекторов.
Ее работа, базируясь на связи двух транзисторов 2N2222. Можно использовать транзисторы в пластиковых корпусах либо другие биполярные транзисторы.
Суть роботы: звуковой пьезоизлучатель запускается от проходящего, между контактами датчика, тока. Это происходит после того, как на контактах датчика осело достаточное количество влаги.
Чтобы включился сигнал, хватит 6 мА тока.
Порог включения регулируется подбору величины сопротивления R 2 и емкости С 1.
Лужение меди на печатной плате датчика – нуждается в правильном проведении. Это защитит от окисления и потери электропроводности.
Такой индикатор, если его правильно настроить, можно использовать в доме, где живет человек, страдающий от астмы.
Рассмотрим еще один способ, как сделать гигрометр самому
Устройство и принцип работы
Прибор состоит из следующих конструктивных элементов:
По сути, измеритель влажности представляет собой высокочувствительный вольтметр. Принцип действия прибора основан на том, что влага проводит электричество, а сухая древесина нет. Следовательно, если древесные волокна будут насыщены водой, показания будут ниже. Если материал абсолютно сухой, сопротивление будет очень большим.
В отличие от омметра, прибор рассчитывает уровень влажности. Он обрабатывает полученную информацию о сопротивлении и переводит ее в другие цифры. Например, при максимальном показателе параметра (то есть если дерево сухое) на табло будет выведен ноль.
Виды гигрометров
Гигрометр – это прибор, который появился относительно давно. Как любое устройство, он за период своего существования неоднократно усовершенствовался, пройдя путь от простого конденсационного до высокосложного электронного устройства.
к оглавлению ^
Гигрометр конденсационный
Этот прибор имеет самое простое устройство среди всех существующих на сегодняшний день таких приборов. Он измеряет влажность воздуха, конечно, не с такой точностью, как электронный прибор, однако вполне может быть использован для бытового применения.
Принцип его работы основывается на применении металлического зеркала, температура которого напрямую зависит от температуры окружающей среды.
Пользоваться таким прибором очень просто. Он начинает свою работу в тот момент, когда на поверхности зеркала образуются либо капельки влаги, либо кристаллики льда. В момент образования конденсата начинает работать термометр, определяющий температуру зеркала. Таким образом, в основе измерения влажности этим прибором лежит температурная разность зеркала.
к оглавлению ^
Гигрометр механический
В основе измерения влажности этим прибором лежит способность человеческого либо синтетического волоса изменять свою длину при изменении концентрации влаги в воздухе. Принцип его работы достаточно прост. Человеческий либо синтетический волос, который натянут на специальную рамку, имеет определенную длину.
А в результате изменения влажности изменяется и его длина, он начинает толкать стрелку, двигающуюся вдоль шкалы. Стрелка передвигается по шкале, показывая влажность воздуха на данный момент.
Такой гигрометр идеально подходит для измерения в бытовых и промышленных целях в том случае, если нет необходимости в получении максимально точных данных. Гигрометр стабильно функционирует в достаточно широком диапазоне и относительно точно показывает влажность воздуха.
Существенным его недостатком является то, что прибор очень чувствителен не только к резким ударам или встряскам, но и к изменениям положения в пространстве, такое явление легко объясняется ювелирностью его устройства.
к оглавлению ^
Гигрометр электронный
Принцип работы и измерения влажности воздуха этого устройства основывается на изменении концентрации электролита, который покрывает собой любой электроизоляционный материал (пластмассу или стекло). Существуют приборы, обладающие автоматическим подогревом, измерения которых привязаны к точке росы.
Чаще всего точка росы измеряется над концентрированным раствором хлорида лития, который по своей сути является достаточно чувствительным к любым изменениям влажности. Для максимального удобства такой гигрометр может дополнительно оборудоваться термометром, что очень удобно.
Основной особенностью этого прибора является высокая точность измерения, которую не могут обеспечить другие виды этого устройства.
Еще одним неоспоримым преимуществом этого вида является возможность обеспечения получения стабильно точного измерения влажности вне зависимости от температуры окружающей среды и очень низкий процент погрешности.
На самом деле принцип работы всех приборов для измерения влажности воздуха не отличается чрезмерной сложностью и основывается на физических и химических особенностях вещей.
Сегодня некоторые путают гигрометр с психрометром, так как не знают, чем один прибор отличается от другого. Давайте с вами более подробно разберемся, чем гигрометр от психрометра отличается в действительности. Следует заметить, что как гигрометр, так и психрометр – это приборы, использующиеся для измерения влажности воздуха.
к оглавлению ^
Виды гигрометров для инкубатора
Встречаются разные виды гигрометров, которые имеют свои особенности, индивидуальный тип работы, преимущества и недостатки.
Выделяют следующие разновидности:
- Весовой гигрометр для инкубатора. Представляет собой несколько объединенных трубок, внутри которых содержится гигроскопическое вещество, поглощающее влагу. С помощью этой системы протягивается немного воздуха и определяется его влажность.
- Волосной влагомер. Известно, что волосы меняют длину при изменении показателей влажности воздуха. За счет этого можно замерить относительную влажность – от 30% до 100%. Волос натягивают на металлическую рамку, и если меняется показатель влажности, данные передаются стрелке, которая перемещается по шкале.
- Пленочный датчик влажности воздуха для инкубатора. Снабжен специальным элементом из органической пленки. При повышении влажности она растягивается, а во время ее снижения – сжимается.
- Керамический. Его работа основывается на зависимости сопротивления керамической детали от влажности воздуха.
Изготовление датчика влажности почвы своими руками
Еще одна популярная сфера применения датчика влажности (на этот раз воздуха) – это домашний инкубатор. Как известно, при нагреве инкубатора воздух внутри осушается. Это может привести к высокому проценту отбраковки яиц. Примитивные миски с водой не всегда дают должный эффект: без системы контроля вода испарится, а владелец инкубатора может пропустить этот момент. Для контроля необходим элементарный контроль с цифровым табло.
Если не рассматривать популярные готовые решения на Ардуино, можно собрать электронный детектор влажности воздуха на базе микросхемы PIC16F628A. Сенсор влажности, совместимый с такой логикой – DTH-11. Остальная элементная база – несколько согласующих резисторов и цифровое табло.
Данный контроллер имеет возможность как показывать уровень влажности в процентах, так и давать сигнал на исполнительное устройство для увлажнения. Снабдив его любым типом увлажнителя можно не беспокоиться о сохранности яиц в закладке.
Кроме того, данная схема позволяет подключить сенсор температуры. Таким образом, вы получаете полноценную систему климат контроля для инкубатора, работающую в автономном режиме.
