Инфракрасная пленка для теплого пола — виды и шаги монтажа

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади – в качестве основного отопления;
• 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Особенности применения

Однако, несмотря на всю простоту монтажа саморегулирующего тёплого пола, следует отметить некоторые особенности его сооружения:

Раскрой необходимо проводить в процессе укладки греющего пола. При этом длина саморегулирующего контура может быть как несколько сантиметров, так и несколько десятков метров. Для различных видов шнура максимальная длина различна, и колеблется от 70 до 160 метра.

Монтируя тёплые полы с саморегулирующим кабелем следует учитывать, что существует большая разница токов между номинальным и пусковым значением, в 2 — 4 раз

Это следует брать во внимание выбирая пускорегулирующую аппаратуру

Придерживаясь данных советов специалистов, вы сможете сделать правильно конструкцию тёплого пола своими руками.

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

• производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
• чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
• для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
2. Нарисуйте на бумаге план комнаты в масштабе.
3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Возможные схемы раскладки кабельных контуров

Устройство и принципы работы

Теплый инфракрасный пленочный пол — это полиэтиленовая термостойкая пленка, в ней находятся полосы карбоновой пасты, которая соединяется медными шинами, также впаянными в пленку. Именно по этим шинам к углеродному материалу (чаще всего карбону ) происходит подача электрического тока.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Устройство ИК плёнки для тёплого пола

Благодаря тому, что ток проходит через карбон , он выделяет максимум тепла. Полосы скомбинированы по пару штук в одном блоке. По разделительной полосе между блоками вы можете их разрезать, что значительно облегчает монтаж.

Подобная конструкция выгодна еще и тем, что в случае повреждения одной или нескольких полос, вся остальная лента будет функционировать. Поскольку промежуток между полосами маленький, то даже при поломке нескольких деталей пол будет равномерно сохранять тепло.

Линия разреза инфракрасной плёнки

Такая система отопления характеризуется экологичностью.

Во многих странах мира учеными давно приведены обоснования и доказательства благоприятного воздействия инфракрасных лучей на все живые организмы и абсолютной их безвредности для здоровья человека.

В таблице ниже приведены технические показатели и характеристики ИК теплого пола.

Характеристика	Особенности
потребляемая мощность 1 м², Вт/м.ч	45-67
ширина термопленки, см	50
максимальная допустимая длина полосы термопленки, м	8
температура плавления термопленки, °С	130
питание	220 В/50 Гц
длина волны обогрева ИК, мкм	5-20

Количество расходуемой электроэнергии инфракрасного теплого пола зависит от размера участка и режима эксплуатации. Различные фирмы, выпускающие такие системы отопления предлагают свои модификации ИК полов. Все они имеют примерно идентичные характеристики и показатели, поэтому какому из них отдать предпочтение зависит только от вас.

Толщина термопленки — 0,4 мм. Благодаря этому ее можно монтировать под паркет, плитку, ламинат, линолеум. Помимо этого пленку вы можете установить на стены и потолок, чтобы максимально обогреть всю комнату.

Преимущества и недостатки

Теплый инфракрасный пол пленочного типа считается одной из лучших систем обогрева половых покрытий. К его основным преимуществам использования относят:

• возможность установки без особой нагрузки на перекрытие за счет небольшого веса отопительного изделия;
• обеспечение в процессе работы равномерного прогрева всей поверхности полового покрытия;
• способность полноценно функционировать при повреждении отдельных элементов устройства;
• отсутствие электромагнитных излучений;
• длительный срок использования;
• экономичность применения благодаря невысокому расходу электрической электроэнергии, если не учитывать установку системы в качестве основного отопления;
• легкость монтажных работ.

Для укладки пленки не требуется стяжка, а финишное покрытие можно использовать независимо от его типа. Система довольно быстро прогревается, не пересушивая воздух.

Среди недостатков теплого пленочного пола иногда выделяют невысокую устойчивость к механическим воздействиям и сравнительно высокую стоимость на качественные изделия.

Где и как применяют пленочные системы?

Чтобы решение об использовании инфракрасного пленочного пола было хорошо обоснованным, не помешает познакомиться с его примерными техническими характеристиками:

• ширина пленки – 0,5-1 м;
• длина рулона пленки – 50 м;
• толщина материала – 0,2-0,4 мм;
• потребляемая мощность квадратного метра материала – 25-80 Вт/ч;
• рабочая температура поверхности нагревательного элемента – 30-50 градусов.

Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом. К сожалению, в местностях с холодными зимами такой способ обогрева не справляется с повышенной нагрузкой.

Здесь инфракрасный пол можно использовать только как дополнительный способ отопления помещения.

Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда

Еще одно интересное применение для инфракрасного теплого пола – аварийное отопление. Разрывы труб в морозную погоду – явление не слишком редкое.

Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.

Системы инфракрасного теплого пола подходят для монтажа на самые различные поверхности. При желании пленку можно уложить на стену или на потолок, соблюдая при этом рекомендации производителя

Выгодная сфера применения инфракрасных нагревательных систем – обогрев служебных помещений и хозяйственных построек. Система практически не отразится на размерах помещения, а включать ее можно только при необходимости. Это также один из оптимальных вариантов для монтажа отопления ванной комнаты.

Кафельный пол всегда будет теплым, а воздух в ванной прогреется до нужной температуры, что позволит сделать водные процедуры максимально приятными. Инфракрасный пол можно укладывать не только под напольное покрытие, но даже на открытых площадках, однако в этом случае понадобится специальная защита.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

• Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
• Малое время, необходимое для проведения монтажных работ – всего несколько часов.
• Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
• Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
• Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
• Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
• Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
• Относительно невысокая стоимость монтажных работ.
• Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
• Возможность внедрить обогрев помещения в систему “умный дом”.
• Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
• Отсутствие негативного влияния на здоровье людей.
• Способность удалять из помещения неприятные запахи.
• Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
• Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

• Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
• Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
• Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
• Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
• Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
• Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
• Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
• Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

• мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
• толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
• ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
• полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
• следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
• ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
• карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;

• некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;

• промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
• скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Преимущества пленочных полов

Пленочные полы своими руками отличаются от прочих систем напольного отопления многими преимуществами, среди которых особенно можно выделить такие, как:

Нагрев производится равномерно по всей поверхности пола при помощи теплового излучения инфракрасных лучей. В отличие от обычных способов это излучение прогревает не только воздух и напольное покрытие, но и все предметы в помещении, включая даже тело человека. Такое тепло воспринимается организмом как собственное, не нанося ему вреда. Кроме того, эффективности добавляет и вторичное конвективное обогревание, которое обеспечивается при излучении тепла уже прогретыми предметами обстановки.Подсоединение пленки
Воздух в помещении, где нагрев производятся при помощи тепловых пленок более чистый и свежий, в нем не образуется пыли от движения воздушных масс. Кроме того, температура при использовании пленочного пола, которая комфортна для человека, может быть на четыре-пять градусов ниже, чем при обычных системах (электрических и водяных). А это обеспечивает большую экономию электроэнергии для нагрева.
При включении пленочного пола концентрация отрицательно заряженных в помещении ионов повышается, что очень полезно для жизнедеятельности.
При работе установки отсутствует шум, вибрации, пыль, запах

А это очень важно для аллергиков, малышей, пожилых людей. Образующееся при работе излучение оказывать полезное воздействие на людей со слабым зрением, для больных сердечно-сосудистыми заболеваниями, при расстройствах иммунитета.
Монтаж своими руками такого пола самый простейший, занимает мало времени

Необходимо только разрезать приобретенную пленку, согласно разметке, на отдельные модули. Для установки не требуется проводить работы по стяжке поверхности, ее выравниванию. То есть экономится не только время, но и средства. Такой пол можно устанавливать только в тех местах, где он необходим, даже в качестве дополнительного отопительного оборудования.
Толщина пленки мала, ее можно монтировать своими руками абсолютно в любом месте и практически под любое напольное покрытие.
При использовании для деревянных покрытий такой теплый пол – это оптимальный вариант. Его укладывают без дополнительных защитных слоев, а часто расположенные нагревательные полосы в защитной оболочек обеспечивают равномерный и безопасный прогрев.

Условия установки инфракрасного пола

Установка теплого пленочного пола требует соблюдения некоторых обязательных условий, которые, впрочем, не отличаются сложностями. При монтаже своими руками начинать следует с теплоизоляции.

Обычно для этого используют изолон, который настилается на очищенную от пыли и мусора поверхность. Делать предварительно стяжку при этом не надо.

После этого по периметру слоя утеплителя необходимо проклеить специальный электропроводной скотч, который имеет алюминиевое покрытие.

Пленочный пол

Теплый пленочный пол также требует наличия термодатчика, который поможет контролировать состояние пленки и напольного покрытия. Такой датчик монтируется в вырезе утеплителя, затем приклеивается скотчем к нижней стороне пленки.

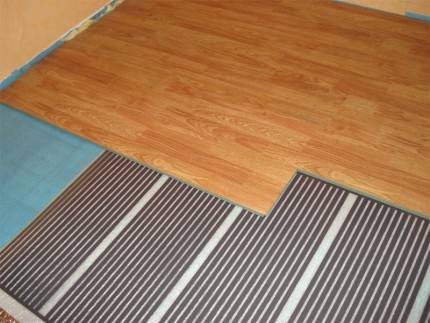

Теперь на подготовленное таким образом основание укладывается разрезанная на отдельные модули пленка (если это необходимо, в том случае, когда размеры помещения позволяют – можно укладывать цельную). Теперь своим руками монтируем на инфракрасную пленку армирующую сетку, которая состоит из стекловолокна.

Далее можно сделать бетонную стяжку, чтобы обеспечить прочность напольного покрытия, но в некоторых случаях такой пол укладывается непосредственно под покрытие.
