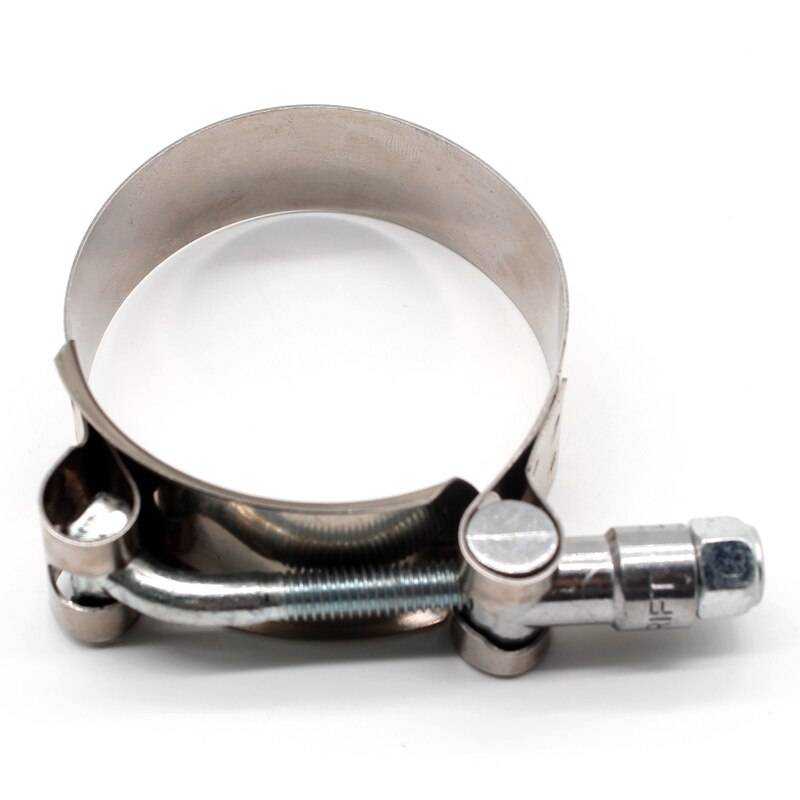

Хомуты для крепления труб: обзор видов и инструкция по монтажу

Распространенные размеры

Главный классификационный параметр, по которому производится выбор хомутов – условный диаметр (Ду).

Он определяет диаметр трубы, для которой используется ремонтное или крепежное изделие.

Очень важно! Использование для труб хомутов с несоответствующим диаметру Ду исключено. Это чревато невозможностью обеспечить необходимую степень герметизации повреждений или нарушением условий обеспечения надежности фиксации!

Это чревато невозможностью обеспечить необходимую степень герметизации повреждений или нарушением условий обеспечения надежности фиксации!

Диаметры ремонтных изделий

Ремонтные хомуты производятся для труб практически всех диаметров — от 1/4” до 1200 мм.

Для бытовых целей и массового применения в промышленных условиях предлагаются изделия диаметром вплоть до 350 мм.

Хомуты с большим Ду относятся к категории заказных.

Поскольку ремонтные хомуты червячного типа позволяет использовать их на различных диаметрах труб, выбирают их по другому параметру – длине ленты.

Производители предлагают изделия с длиной ленты от 0 до 400 мм.

При выполнении ремонтных работ нормируются не только диаметр трубы, но и длина муфты.

Причем, зависят необходимые размеры бандажа как от диаметра трубы, так и от размеров поврежденного участка:

• для труб диаметром до 300 мм обязательно использовать муфт, длина которых больше длины дефекта на 15 см;
• для труб большего диаметра длина бандажа должна превышать размеры повреждения на 20 см.

Эти требования установлены для металлических труб.

Действуют аналогичные размеры и для изделий, использующихся при ремонте полимерных труб — длина муфты должна не менее превышать дефект не менее, чем в 1,5 раза.

Крепежные устройства

Размеры хомутов, использующиеся для крепления труб определяются несколькими нормативными документами.

Так, для большинства трубопроводов выпускают крепежные хомуты в соответствии с ГОСТ 24137-80.

Более распространенные в бытовых условиях крепежные детали из полимерных материалов должны соответствовать параметрам, установленным 17679-80.

Толщина материала хомутов определяется механической прочностью изделий и составляет:

• 1,5-3. мм для чугунных муфт;
• 0,8-2 мм для изделий из стали (лента червячных хомутов имеет толщину 0,7-0,9 мм);
• 1,5-5 мм – для полимерных крепежных изделий.

К сведению! Стальные хомуты отлично подходят для работы со всеми материалами труб, включая хрупкие (чугун, керамику) и пластичные (медь и полимеры).

Разнообразие ассортимента и широкое применение сантехнических хомутов обусловлено их надежностью, простотой и высокой быстротой монтажа, дешевизной.

Посмотрите видео про сантехнический хомут с червячным стяжным механизмом.

Обсуждение: есть 1 комментарий

1. ksisk: 19.10.2017 в 18:39

   В статье не указан еще один вид хомутов – это так называемые самопальные (самодельные хомуты). У подавляющего большинства в хозяйстве попросту может и не оказаться хомута, когда он особенно нужен. Трубы ведь не каждый день, да и на каждый год дают течь, поэтому хранить хомут нет смысла. Виды, классификация, размеры у них такие же, но изготовляются исключительно в режиме аврала и из подручных средств.





















   Ответить

Полупрофессиональный вариант

Описанный ранее пример изготовления проволочного хомута, является «срочным». Но если изготовление изделия не требует особой спешки, и в наличии имеется инструмент, то самостоятельно можно соорудить достаточно неплохой вариант изделия. Такой уже сможет прослужить долгие годы.

Необходимый инструмент

Для начала, следует понять, какой инструмент понадобится:

• Молоток или легкая кувалда;
• Дрель и сверло (Ø 6 — 8 мм);
• Болгарка или специальные ножницы для резки металла;
• Измерительные приборы – линейка, штангенциркуль;
• Гаечные ключи, плоскогубцы.

Материалы

Для изготовления хомута, способного переносить значительные нагрузки потребуется:

• Пластина из металла, умеренной толщины, желательно до 1 мм. Не стоит использовать сталь большей толщины, поскольку ее не только будет проблематично сгибать, но и она не позволит сделать достаточно герметичное соединение;
• Резиновая полоска, толщина ее должна составлять порядка 3-х мм;
• Болты, гайки (Ø 6 — 8 мм). Желательно иметь и шайбы к ним.

Алгоритм изготовления

Для успешного изготовления хомута своими руками, не потребуется особых способностей в этом деле, но некоторые элементарные навыки все же нужны. Согласно советов опытных сантехников, работа должна происходить в следующей последовательности:

Процесс начинается с замера поврежденного участка, затем вырезается пластина из стали соответствующего размера. В размерах пластины нужно учитывать не только длину поврежденного участка трубы, но и ее окружность (после получения размера, к нему стоит прибавить 5 см).

• С обеих сторон заготовки, с помощью плоскогубцев загибаются «ушки» будущего крепежа (в конечном итоге они должны быть перпендикулярны основной части металлической полосы).
• В «ушках» нужно высверлить отверстия под крепежный болт.

Монтаж

После того, как изделие уже практически готово, можно переходить к его установке, что станет завершением работы.

Металлическая пластина умеренным нажатием огибается вокруг трубы, имеющей аналогичные диаметр той, которая имеет повреждение целостности

В конечном итоге, ушки должны совпасть.
Внимание! Если выполнить перегиб неровно, то могут возникнуть проблемы с установкой крепежного болта.
На место протечки прикладывается заранее подготовленный кусок резины, после чего поверх него устанавливается стальная пластина. Прежде чем приступить к монтажу металлического элемента, его нужно немного разогнуть

Это делается для того, чтобы упростить процесс установки на трубу.
И так, если все было сделано правильно, то между «ушками» останется расстояние в пару сантиметров, и их можно стягивать при помощи болта. При достижении достаточного давления изделия на трубу, течь прекратится.

Добавить в закладки

Как правильно сделать временный хомут на трубу?

Олег, Екатеринбург задаёт вопрос:

Помогите, пожалуйста, решить такую проблему. На даче начал подтекать водопроводный стояк. Капитальный ремонт с заменой труб планируется на весну. Надо как-то временно устранить течь. Нужна подробная инструкция о том, как сделать хомут на трубу. Буду очень благодарен за дельные советы.

Эксперт отвечает:

Различные прорывы в трубах ремонтировать хомутами начали уже очень давно. Технология такой работы опробована, проста и надежна. Для выполнения потребуются такие материалы:

• кусок жести;
• кусок резины;
• болты;
• гайки;
• шайбы.

Хомут состоит из металлической обжимки – бандажа, а также внутреннего резинового уплотнителя – манжеты. Жесть сгодится абсолютно любая, но лучше постарайтесь подобрать оцинкованную. Такой бандаж будет более устойчив к коррозии. Толщина не должна быть меньше 0,5 мм. Манжету можно вырезать из старого сапога, куска автомобильной или велосипедной камеры, толстой рукавицы. Подойдет любая резина. Количество болтов зависит от ширины хомута. Если узкий, то хватит и одного. На широкий понадобится 2 или 3. Диаметр от 6 до 10 мм. По ним подбираются гайки и шайбы.

Сначала приготовьте инструменты:

1. Молоток.
2. Плоскогубцы. Подойдут и тиски.
3. Штангенциркуль. Можно заменить куском какого-нибудь шнурка.
4. Ножницы для резки металла. Подойдет электролобзик или болгарка.
5. Ручная или электрическая дрель.
6. Сверла под размер болтов.
7. Ключи гаечные.
8. Наждачная бумага.

Хомуты для труб — первая помощь при протечках

Хомуты служат для ремонта различных систем трубопроводов. Они разнообразны, поэтому не составит большого труда подобрать нужный хомут к той или иной трубе.

Основные задачи хомутов

Данное изделие предназначено для различных типов ремонта. Его можно применять для многих материалов — чугун, пластик, сталь, медь, металлопластик.

Хомуты нужны при:

• коррозии трубы, для ее герметизации;
• возникновении дырок разного диаметра (хомут с прокладкой);
• трещинах и свищах. Когда трещина на подвижном отрезке, трубу лучше прикрепить к стене (полу) хомутом;
• невозможности перекрытия воды из-за протечки.

Условия, необходимые для ремонта:

• диаметр трубы равен диаметру хомута;
• хомут должен быть длиннее очага повреждения на 15-20 см (это зависит от материала труб);
• при переломе труб расстояние между ними должно быть меньше 10 см, отсутствовать наклон;
• общая площадь поражения должна быть меньше 2/3 частей от площади хомута. Если больше — поврежденный участок вырезается и заменяется новой трубой с двумя бандажами.

Основные преимущества

Самое полезное, что такой бандаж универсален, то есть подходит к любому материалу. С его помощью можно произвести ремонт своими руками, недорого, быстро, не покупая дополнительные инструменты.

Хомуты представленные на сайте sektor01.ru практически не видны и не портят внешний вид труб. Они служат долго, не подвержены перепадам температур и ржавчине.

Удобно, что ремонт протечек с помощью бандажа не требует перекрытие воды и ее слива.

Богатство видов хомутов

Какой нужен бандаж в каждом случае, зависит от материала и назначения трубы, величины повреждения.

Хомуты делятся так:

1. По своей конструкции:

• двухсторонний — две части, соединенные болтом;
• односторонний — скоба с отверстиями по краям, в середине есть прокладка;
• стандартный односоставный;
• стандартный из двух частей;
• стандартный из трех частей для больших дыр;
• крепежные — для соединения труб со стеной или полом.

1. По материалу:

• из стали;
• из чугуна;
• из стали оцинкованной;
• из стали нержавеющей.

Все типы бандажей можно использовать даже в воде, и при температуре не более 120 градусов. Самые популярные из них — двухсторонние. При его использовании необходимо обязательно использовать прокладку и болты или винты для соединения.

Порядок производства ремонта

Монтаж трубопровода с применением бандажа делится на несколько этапов:

1. Оценка тяжести повреждения и покупка нужного ремонтного изделия.
2. Демонтаж крепежных деталей хомута.
3. Разводка концов бандажа так, чтобы его можно было без усилий надеть на трубу.
4. Крепление прокладки прямо на поврежденную часть так, чтобы ее края были длиннее дыры (трещины) минимум на 4 см, обязательно с обеих сторон.
5. Далее накладывается непосредственно хомут. Следом необходимо обратно вставить все болты и винты по краям изделия. Их следует хорошо затянуть гайками так, чтобы бандаж хорошо «обнял» трубу со всех сторон, без щелей.
6. Последний этап — контроль. Нужно внимательно обсмотреть место ремонта на предмет протечки, то есть убедится, что она остановлена.

Хотя такой тип ремонта и считается временным, можно с уверенностью сказать, что трубы с хомутами могут прослужить более 5 лет. Поэтому если финансовое состояние не позволяет быструю замену труб, не следует паниковать. Современные материалы, из которых производят бандажи, прочны, долговечны и мало поддаются коррозии.

Рекомендуем к прочтению

Требования к монтажу креплений на канализационные трубы

Для того чтобы прокладка трубопровода была выполнена качественно, следует придерживаться ряда правил. Четкое следование нормативам позволит защитить канализационную систему от множества деформирующих факторов, таких как повышенное давление, вибрация, риск коррозионных процессов и засорения, которым в той или иной мере подвергаются различные конструкционные элементы трубопровода.

Во-первых, нужно следить за размещением крепежей

Предельно важно высчитать расположение всех хомутов. Они потребуются в тех местах, где у канализационной системы будут изгибы, разветвления, фиксация арматуры и стыковки труб

Чтобы получить правильные расчеты, нужно заблаговременно сделать общую схему укладки труб для канализации. Она может быть в виде обозначения на стенах осевых линий.

В-третьих, нужно чередовать жесткозакрепленные крепления с плавающими. Все трубы нужно закреплять, по меньшей мере, одним жестким неподвижным хомутом, который размещается, как правило, в нижней части трубы, где делаются соединения с иными частями канализации. Хотя, при этом, согласно правилам крепления, нужно чередовать разные типы хомутов, жесткие и плавающие.

То есть, можно сделать вывод, что следуя всем этим простейшим и важным правилам, не составит труда своими руками установить канализационный отвод в своем доме. Практически все изготовители строительных элементов и материалов на сегодняшний день стараются, чтобы их монтаж проходил максимально просто. Поэтому все прокладки, крепежные и соединительные элементы, включая хомуты, монтируются максимально просто. При этом чаще всего не требуется применение особых инструментов и собственных профессиональных умений для работы вполне достаточно.

Подбор хомута для выполнения ремонтных работ

При подборе хомута для ремонта труб водоснабжения особое внимание рекомендуется уделить следующим факторам:

• виду устройства;
• материалу, из которого оно изготовлено;
• размерам хомута.

Подбор вида хомута

В специализированных магазинах можно приобрести ремонтные хомуты следующих видов:

односторонний хомут, изготовленный в виде буквы U. С обеих сторон имеются специальные отверстия для крепления устройства к трубе. Хомут односторонний подходит для ремонта труб небольшого диаметра. В остальных случаях устройство не применяется;

Устройство для ремонта труб малого диаметра

двухсторонний хомут. Устройство является универсальным и может быть использовано для устранения течи на любых видах труб. В состав двухстороннего хомута входят две одинаковые u-образные половинки, которые соединяются между собой болтами;

Универсальное ремонтное устройство для различных трубопроводов

трехсоставной хомут. Устройство, состоящее из трех одинаковых частей,  скрепляемых между собой болтами; используется для ремонта труб большого диаметра (в большинстве случаев предназначено для промышленных трубопроводов).

Устройство для ремонта труб большого диаметра

Для ремонта бытовых трубопроводов чаще всего используются двухсторонние хомуты, обеспечивающие максимальный уровень герметизации протечки.

Выбор материала

Для производства ремонтных хомутов используются такие материалы, как:

• сталь. Стальные хомуты не имеют антикоррозийного покрытия. Поэтому после установки устройства требуется дополнительная защитная обработка;
• из чугуна. Устройства рекомендуется устанавливать исключительно на трубы, изготовленные из этого же материала;

Устройство для устранения течи чугунных труб

• из оцинкованной стали. В отличие от обычного стального хомута устройство, изготовленное из оцинкованной стали, не требует дополнительной обработки, поэтому используется чаще всего;
• из нержавейки. Материал, также как и оцинкованная сталь, широко используется для изготовления хомутов и отличается прочностью и долговечностью.

Выбор материала, из которого изготовлен хомут, необходимо производить в зависимости от размеров протечки и вида труб.

Подбор хомута по размерам

При выборе ремонтного хомута предварительно рекомендуется определить:

1. диаметр труб. Чтобы получить прочное соединение устройства и трубы, внутренний диаметр хомута должен максимально соответствовать диаметру трубы. Хомут меньшего размера невозможно закрепить, а хомут большего диаметра не будет плотно прилегать к поврежденному участку, что приведет к нарушению герметичности;
2. габаритные размеры хомута подбираются на основании следующих параметров:
   • длина устройства (на рисунке обозначена LE) не может быть меньше диаметра (d);
   • по длине хомут подбирается таким образом, чтобы длина поврежденного участка (LS) увеличивалась минимум на 75 мм с каждой стороны (LU);
   • высота места протечки (øS) не должна быть более 20% от диаметра устройства.

Схема определения оптимальных размеров хомута

Самостоятельное изготовление изделия из доступных материалов

Перед началом работ потребуется подготовить все необходимые инструменты и измерить диаметр труб, если он неизвестен. Измерения проводятся с помощью штангенциркуля или нескольких линеек. Первый вариант позволит получить значение с меньшей погрешностью.

Далее потребуется вычислить длину металлической полосы, которая необходима, чтобы изготовить сантехнический трубный хомут. Для этого пользуются формулой l=π*D + 4 см, где l — длина полосы, D — измеренный диаметр, а π = 3,14. Запас в 4 см предусматривается для изготовления ушек для крепежных элементов.

Чтобы изготовить хомут для труб понадобятся следующие инструменты:

1. болты M8 или М10 и соответствующие им гайки и шайбы;
2. гаечные ключи;
3. ножницы для работы с металлом или другие режущие механизмы, предназначенные для работы со сталью;
4. плоскогубцы и молоток;
5. дрель.

В качестве материала для бандажа применяется полоса с оцинкованной поверхностью. Ее ширина должна составлять от 4 до 8 см, а толщина 1 мм. Более толстый материал будет очень сложен в работе. В качестве уплотнителя необходимо подготовить кусок резины подходящего размера толщиной 3 мм.

На металлических заготовках необходимо разметить расположение ушек и отогнуть их под прямым углом. Данную операцию выполняют вручную или с помощью плоскогубцев. Отверстия под болтовые соединения просверливают дрелью. Размер зависит от диаметра крепежного изделия.

Металлической полосе придают необходимую форму. При необходимости выравнивания постукивают поверхность молотком. После проверки совпадения отверстий в ушках в . Изделие готово к закреплению на металлические трубы.

Чтобы стянуть небольшой хомут, достаточно предусмотреть один болт. При ширине полосы хомута до 6 см потребуется использовать два крепежных изделия. При ширине бандажа от 6 до 8 см рекомендуется устанавливать три болта.

Кто его производит

Наш рынок сантехнических изделий заполнен продукцией зарубежных и отечественных производителей. Можно встретить даже всем известные торговые марки и мировые бренды.

Многие подтвердят высокое качество производителей из таких стран:

• Швейцария;
• Израиль;
• Голландия – фирма Romacon;
• Германия представлена Melcher + Frenzen Armaturen;
• Китай – IDRA;
• Польша – Domex;
• Дания – AVK;
• Россия – Экковод.

Ест и другие компании, но всех их объединяет одно – соответствие европейским стандартам и сертификация для использования на территории РФ. Продукция предлагается в широком ассортименте, который позволяет применять ее на трубопроводах разных диаметров и с различными рабочими средами, например, для питьевых водопроводных сетей.

Надежные и долговечные ремонтные хомуты для водопроводных труб

Предназначение изделий

Конструкция хомута позволяет экстренно сделать недорогой ремонт труб из таких материалов:

• чугуна;
• стали (нержавеющих или оцинкованных);
• полиэтилена;
• металлопластика;
• асбоцемента.

Какие соединения вы сможете отремонтировать:

• послесварочные повреждения;
• продольные трещины;
• перелом трубы;
• игольчатые отверстия;
• ударные повреждения;
• коррозийные свищи.

Быстрые хомуты для ремонта водопроводных труб на дачном участке

Двусоставные хомуты

Это самые простые модели, которые предлагают потребителям различные производители.

В их конструкцию входят:

• 2 стальных (оцинковка, нержавейка) полукольца;
• болт для их стягивания между собой на поврежденном участке;
• прокладки.

Инструкция проста – вы накладываете ремонтный хомут на поврежденную часть трубопровода и прочно стягиваете болтом два полукольца.

Внутренний уплотнитель – манжета, изготавливается из нитрила или ячеистой рифленой резины. Так вы сможете достичь герметичности поврежденного участка.

Преимущества

Простота и скорость монтажа. При этом вам не нужен специальный узкопрофильный инструмент–достаточно гаечного ключа. Быстрота проведения герметизирующих работ на участке повреждения. Конкурентная цена ремонтного материала. Уменьшение стоимости ремонтных работ. Процесс можно проводить без отключения участка от общей системы в целом. Долговечность и высокая надежность соединения. Обычно элементы ремонтного хомута чаще всего изготавливают из пассивированной нержавейки, поэтому нет необходимости в дополнительных шагах по его защите от коррозии.

Условия использования

Внешний диаметр трубы должен быть меньше длины изделия. При ремонте трубы Ø350 мм, длина ремонтного хомута должна на 150 мм быть больше повреждения. Для габаритных трубопроводов размеры изделия должны перекрывать размеры повреждения на 200 мм. При ремонтных работах на трубах из ПВХ, длина хомута должна быть в 1,5 раза больше. При переломе или стыковке концы трубы должны быть на расстоянии не более 10 мм друг от друга, угол отклонения – до 2-3˚. Хомут может нормально выполнять задачу при максимальной величине повреждения – 60% охватываемой поверхности.

Ставим своими руками ремонтный хомут на трубу

Виды

Деталь имеет несколько видов рабочих конструкций. (См. также статью Как устранить течь трубы: особенности.)

К примеру, материалом может быть:

• сталь без антикоррозийного покрытия;
• оцинкованная сталь;
• нержавеющая сталь;
• литой чугун.

Тип крепления:

• односторонний;
• двухсторонний;
• стандартный;
• двухсоставной стандартный;
• трехсоставной (для трубопроводов большого диаметра).

Монтаж хомутов

Выбор материала

Хомуты бывают различных размеров и конструкций, однако все наименования имеют сферическую форму, которая повторяет изгиб трубы. В конструкции изделия обязательно присутствуют зажимные болты, которые дают возможность затянуть хомут максимально плотно вокруг ремонтируемой/монтируемой трубы. По сфере применения, данная продукция подразделяется крепежные и ремонтные наименования.

Крепежный хомут: фото

Хомут-крепеж состоит из металлической оболочки и гофрированной резиновой прокладки, которая предотвращает появление шума от вибрации и чрезмерное сдавливание при закручивании. Обязательным условием продукции данного типа является наличие бокового крепления, которое чаще всего выполнено в виде приваренной гайки – с ее помощью, труба монтируется/подвешивается на стену или потолок.

Хомуты для ремонта течи имеют более широкую металлическую оболочку и сплошную резиновую прокладку, которая герметизирует место течи на трубе. Также существуют специализированная продукция для врезки дополнительной ветки в водопровод – с ее помощью можно создать ответвление без участия сварочного аппарата. Единственным условием для ее применения, является отсутствие сильного давления в системе.

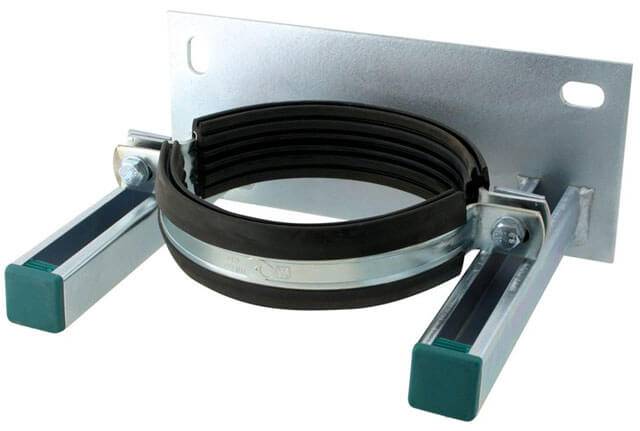

Ремонтный хомут с резиновой прокладкой

При приобретении, особое внимание следует обратить на размеры сантехнических трубных хомутов – неправильно подобранный размер, сделает покупку напрасной. Диаметр трубы определяется штангенциркулем или за неимением оного, можно просто измерить внешнее сечение трубы

Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию

Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления

Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию. Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления

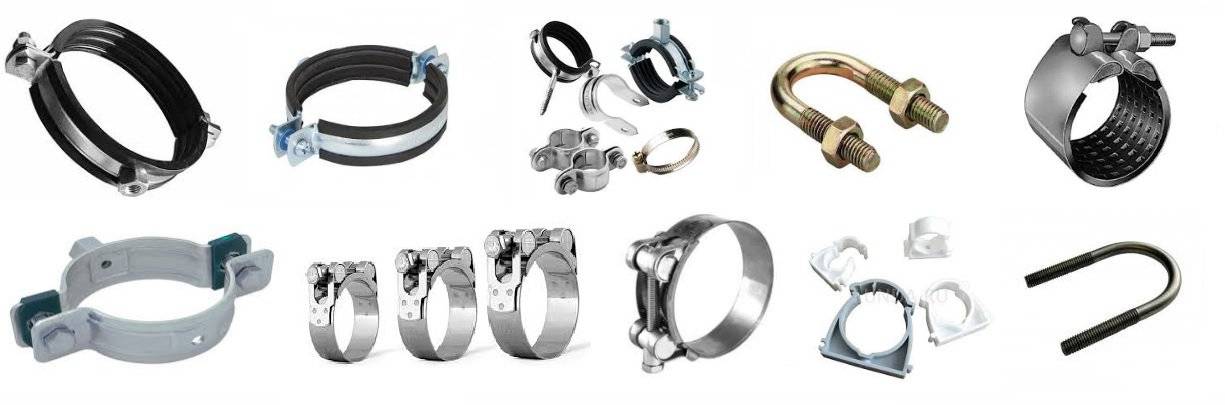

Подбор размеров

Монтаж крепежа

• Осуществляется разметка пути будущего трубопровода, отмечаются местонахождение креплений. Расстояние между креплениями определяется в зависимости от длины и веса трубы – в стандартных ситуациях оно составляет порядка одного – двух метров;
• На месте будущего крепления сверлится отверстие, в которое вставляется пластиковый дюбель, и шпилька с резьбой на конце. На шпильку закручивается хомут в раскрытом состоянии – закручивать следует до упора, но не следует слишком усердствовать, чтобы не деформировать оболочку изделия;

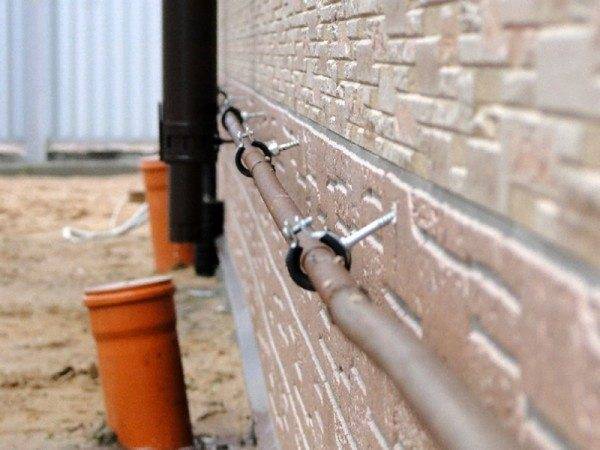

Монтаж труб не представляет сложностей исполнения своими руками

Вставляется труба и хомут зажимается

Здесь важно создать плавающий зажим и не переусердствовать – он не должен быть слишком плотным, чтобы компенсировать температурное расширение/сжатие материала;

Устранение течи

• Перед тем как поставить хомут на трубу, желательно выключить подачу воды в системе. Если такой возможности нет, установка также возможна, однако вам придется изрядно намокнуть;
• Хомут одевается на лопнувшее место таким образом, чтобы трещина/полость находилась примерно посередине резиновой прокладки. Резиновый уплотнитель должен лежать ровно, без складок. Фиксаторы затягивают максимально плотно, чтобы избежать протекания;

Устранение течи

Место соединения вытирается насухо, возобновляется подача воды и хомут для труб просматривается на предмет наличия течи. Если таковая имеет место, то крепление дополнительно подтягивается;

Врезка труб

В первую очередь сверлится отверстие необходимого диаметра, затем на него одевается переходник. Главное, чтобы уплотнительная прокладка легла без загибов. После затяжки фиксаторов, соединение готово к монтажу дополнительной ветки водоснабжения.

Врезка ответвления в водопровод

Самодельные хомуты

Если у вас лопнула труба, а нужных хомутов под рукой нет, то можно временно устранить течь подручными средствами. Ответ на вопрос, как сделать хомут на трубу, достаточно прост – вам понадобятся обычные хомуты, любой конструкции и кусок плотной резины, которая будет исполнять роль прокладки.

Место течи плотно бинтуется резиной, после чего с обоих концов надеваются хомуты – их должно быть не меньше двух. За неимением таковых, можно использовать обыкновенную проволоку, посредством которой с обеих сторон перетягивается место стыка. Следует отметить – несмотря на то, что такой “ремонт”, может прослужить несколько лет – данное решение является временным.

Бандаж трубы резиной
