Что такое фанкойл — конструкция и монтаж вентиляторного доводчика

Монтаж устройства

Выбирая мастера по установке, остановите свой выбор на профессиональном инженере.

Может показаться, что монтаж фанкойла гораздо проще монтажа обычного кондиционера или сплит-системы. Сложности возникают во время проведения разводки: трубы системы фанкойлов имеют много стыков. Они все должны быть изолированными и герметичными. Вторая сложность возникает при сборе узла обвязки для фанкойла. По этим причинам рекомендуем обратиться за помощью к специалисту, а не пытаться установить фанкойлы самостоятельно, даже если используемая площадь маленькая, а схема разводки кажется простой.

Специалист должен произвести все необходимые расчеты системы кондиционирования, подобрать нужную схему подключения и озвучить стоимость работы. На цену будут влиять бренд, тип устройства, оперативность доставки и установки. При установке фанкойла необходимо получить гарантию на его обслуживание и возможный ремонт.

Фанкойл: что это такое и какие его основные преимущества. Эти устройства рассчитаны на регулирование климата в больших помещениях, таких как кинотеатры, торговые комплексы, гостиницы. Их энергопотребление существенно меньше, чем у центральных или крышных кондиционеров (около 60 Вт/мин, в то время как у кондиционера это 80 Вт/мин).

Правильный подбор фанкойла сегодня является решением проблемы регулирования температурного режима помещения. На данный момент выбор фанкойлов настолько велик, что каждый может подобрать устройство, которое дополнит интерьер любой квартиры и придаст помещению современный и оригинальный внешний вид.

Классификация

Вы сможете сами определить, какие приборы вам больше всего подходят для установки, зная их параметры и эксплуатационные характеристики.

В настоящее время вы сможете выбирать из четырех различных конструкций фанкойлов:

1. Консольного типа.
2. Консольного типа в корпусе.
3. Кассетного типа.
4. Горизонтального типа.

Все эти разновидности теплообменников могут устанавливаться в помещении самым различным образом:

• навешиваться на стену;
• устанавливаться просто на полу комнаты;
• встраиваться в вентиляционную систему здания;
• устанавливаться в навесных конструкциях потолков.

Главными характеристиками фанкойла, которые влияют на выбор того или иного прибора, являются:

• производительность холодного воздуха;
• общая производительность по воздуху.

Кроме того, системы теплообменников, использующих воду в качестве носителя, могут быть:

1. Двухтрубными.
   Данная схема обвязки является самой простой и наиболее распространенной. Она позволяет лишь охлаждать воздух в помещении. Поэтому и стоимость такого прибора будет невысокой. В зимний период двухтрубные фанкойлы можно перевести в режим отопления, но для этого трубы необходимо отключить от чиллера и подключить их к системе центрального отопления. Эту функцию выполняет специальный клапан, регулируемый вручную.
2. Четырехтрубными.
   Данная система имеет в своем составе два теплообменника, один из которых подключен к чиллеру, а второй – к системе с горячим носителем (центральной системе отопления). Такая схема обвязки является более сложной. Поэтому и цена такого фанкойла будет выше. Данная система позволяет либо охлаждать воздух в помещении, либо нагревать его, не производя сложных переключений труб, а лишь выбрав необходимый режим на пульте управления прибором. Такие фанкойлы лучше всего монтировать в районе окон, поскольку так будут компенсироваться потери тепла через стекла.

Конструктивные особенности

Фанкойл канальный может иметь различные конструктивные особенности, однако наиболее часто модели состоят из фильтрующего элемента, теплообменника, вентилятора, нагревательного электрического элемента и пульта управления оборудованием. Что касается фильтра, то он способен предохранять систему от попадания внутрь посторонних частиц, которые могут проникнуть вместе с воздушными массами. Теплообменник позволяет эффективно охлаждать или нагревать воздух, что будет зависеть от установленного режима работы оборудования в определенный момент. Вентилятор обеспечивает поток воздуха, который нагнетается через теплообменник.

Двухтрубная схема подключения фанкойлов:

Упрощенная схема обвязки 2-х трубного фанкойла (калорифера):

Обозначения на схеме:

1 — Шаровой кран.

2 — Фильтр.

3 — 3-х ходовой регулирующий клапан с приводом.

Двухтрубная система дешевле четырехтрубной, но для ее работы, если необходимо предотвратить смешение теплоносителя, воду придется греть в дополнительном теплообменнике от системы теплоснабжения и необходим дополнительный циркуляционный насос. А это еще дополнительные эксплуатационные затраты. Для подачи тепловой энергии в межсезонье можно использовать реверсивный чиллер (работающий в режиме тепло-холод), который способен самостоятельно нагревать воду.

Данная схема обвязки фанкойлов послужит отличным решением для офисов, складов и при реконструкции зданий, где не всегда возможно проложить сложную систему трубопроводов с большим количеством узлов.

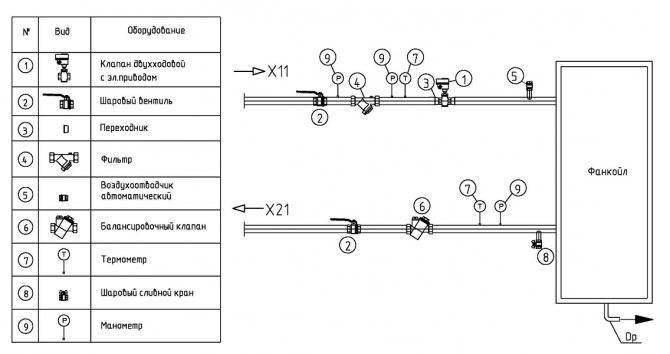

Подробная схема обвязки фанкойла с применением 2-ходового клапана:

Подробная схема обвязки фанкойла с применением 3-ходового клапана:

Четырехтрубная схема подключения фанкойла:

Четырехтрубная система — это двухконтурные фанкойлы (то есть с двумя теплообменниками). В данной системе каждый теплообменник подключен к трубопроводу с холодным и горячим теплоносителем соответственно, у каждого из теплообменников имеется собственный клапан для обвязки фанкойла , которые управляются пультом для фанкойла . Данная система применяется, когда хладоноситель (например, этиленгликоль) не может смешиваться с теплоносителем.

Схема обвязки четырехтрубного фанкойла является сдвоенной схемой обвязки для 2-х трубного фанкойла.

Четырехтрубная схема обвязки фанкойлов обеспечивает административному зданию их круглогодичную эксплуатацию, в межсезонье теплая вода в контур также может поступать от чиллера , который работает как тепловой насос. Зимой в дополнительном теплообменнике циркулирует горячая вода, которая поступает от системы центрального отопления. Температура теплоносителя в отопительный сезон составляет от 70 о С до 95 о С, что превышает допустимую температуру эксплуатации для большинства фанкойлов, поэтому её необходимо предварительно снизить.

От чиллера поступает хладоноситель на все фанкойлы, установленные на каждом этаже здания. Горячая вода поступает от городской теплосети во все фанкойлы через специальный тепловой пункт, который, как правило, устанавливают в подвале.

При проектировании системы «чиллер-фанкойлы», в первую очередь, необходимо определиться со схемой подключения фанкойлов и сделать расчет гидравлической системы. Это должен делать только инженер-теплотехник. После определения теплоизбытков для каждого помещения, специалист уже подбирает чиллер (со встроенным гидравлическим контуром или без) и фанкойлы нужной хладопроизводительности, а также проектирует схему обвязки фанкойлов.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Система чиллер-фанкойл является самой совершенной в плане охлаждения или обогрева помещений, но требует предварительной разработки проектной документации, а также специальных знаний в области монтажа кондиционеров, электрических схем. Устроена система сложно, вдобавок нуждается в регулярном обслуживании. С помощью оборудования можно обогревать не только маленькие помещения, но и промышленные объекты с большими производственными площадями, а также жилые здания.

Преимущества системы фанкойл-чиллер

Одновременный монтаж фанкойлов и чиллера позволяет создать систему, которая:

1. Будет обеспечивать полноценный обогрев или охлаждение помещения, спустя 5 минут после ее запуска.
2. Дает возможность создать комфортный микроклимат в любом из помещений, где установлен фанкойл, по желанию людей, находящихся в данном помещении.
3. Позволяет экономить электроэнергию.
4. Обеспечивает возможность подключения к одному чиллеру неограниченного числа фанкойлов. Однако расстояние трассы от чиллера до самого удаленного фанкойла ограничивается параметром в 600 м.
5. Дает возможность сэкономить средства, необходимые для создания трубных трасс при выборе воды в качестве носителя. Однако создание такой системы в сооружении имеет один очень существенный недостаток – она не выполняет функцию вентилирования помещения. Поэтому ее нужно создавать параллельно с системой принудительной циркуляции воздуха в сооружении.

Промышленность предлагает потребителям на выбор несколько различных типов фанкойлов.

Подключение фанкойла в несколько этапов

Первый этап
– это установка самого фанкойла на место, отведенное в проекте с последующим подключением его к системе трубопроводов подводящих воду (или любой другой теплоноситель). Опять же следует за основу брать все характеристики заложенные в проекте.

• Нельзя менять или изменять диаметры трубопроводов, материал, из которого должны быть сделаны трубы, что однозначно скажется на расходе теплоносителя через фанкойл и в дальнейшем на работоспособности самого чиллера.
• Нельзя допускать установку не предусмотренных проектом, вентилей, переходников или других элементов гидравлического контура, а также не установку таких же элементов.
• Необходимо помнить, что при работе фанкойла на его теплообменнике образуется конденсат и этот конденсат надо выводить в систему канализации.
• Для исключения застоя конденсата в дренажных трубопроводах при его прокладке обязательно на всем протяжении дренажного трубопровода необходимо выдержать уклон в 1 градус.
• Полностью исключить провалы и образование застойных зон.
• В системе канализации присутствуют не приятные запахи и попадание этих запахов через дренажный трубопровод в фанкойл, а далее в помещение, тоже необходимо исключить, предусмотрев водяной затвор или запахозапирающее устройство на дренажном трубопроводе.

Второй этап.
Поскольку канальные фанкойлы бывают различные по типу расположения, то самым сложным на этом этапе является подключение фанкойлов к воздуховодам.

Не все канальные фанкойлы могут подключаться к воздуховодам, поэтому этот этап больше касается тех, кто имеет такое соединение. Если же канальный фанкойл требует подключение воздуховодов, то на этом этапе производят такое соединение, по которым поступает воздух к самому фанкойлу, и по которым подготовленный воздух поступает в помещение после фанкойла

Кроме этого необходимо обратить внимание на воздуховод, обеспечивающий приток свежего воздуха, если такой заложен в проекте.
Материал и сечение воздуховодов бывает различное и поэтому следует эти параметры воздуховодов соблюдать согласно тому, что заложено в проектной документации.
Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение. Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор

Увеличение длины воздуховодов может привести к снижению расхода воздуха.

Третий этап
. Происходит подключение фанкойлов к сети электрического питания.

• Перед подключением неплохо было бы уделить немного время для того чтобы сверить соответствие напряжения фанкойла и сети к которой следует подключиться. Автомат, через который следует подключать фанкойл или несколько фанкойлов должен быть немного больше (примерно на 15-20%) по силе тока (амперам), чем все фанкойлы подключенные к нему. Можно воспользоваться формулой из 6 класса для расчета силы тока автомата. Р=U*I откуда I=P/U. Где Р – электрическая мощность подключенных фанкойлов; U – напряжение в сети (обычно 220 В); I – сила тока (амперы), которой должен соответствовать автомат через который происходит подключение.
• Нельзя забывать, что обязательно необходимо подключить все три провода особенно третий – заземление.

Нагревать или охлаждать воздух в помещении способен фанкойл. Система позволяет устанавливать определенный температурный режим и делать пребывание людей в здании более комфортным. Конструктивно теплообменники отличаются между собой, но все они имеют следующие составляющие:

1. Устройство для фильтрации заборного воздуха.
2. Основная часть фанкойла. В ней и происходит процесс нагревания или охлаждения воздуха, который заходит с улицы. Температура выходящего воздушного потока зависит от выбранного режима работы.
3. Роторный вентилятор. Эта деталь принудительно прогоняет воздух через основную часть теплообменника.
4. Нагревательный элемент, который работает от электричества.
5. Блок и пульт управления системой кондиционирования.

Фанкойл – система теплообмена помещения

Особенности монтажа

Монтаж фанкойла – процесс очень сложный и требует как определенных знаний, так и опыта. Лучше доверить монтаж оборудования профессионалам. Процесс установки всей системы можно разбить на следующие этапы:

1. Установка фанкойлов. Выбирать нужно наиболее эффективное место.
2. Установка необходимых кранов, оборудования термоконтроля, специальных клапанов и т. д.
3. Создание узла обвязки.
4. Подключение оборудования к сети электропитания.
5. Процесс проверки плотности спайки швов.
6. Наполнение теплообменника водой.

Классическая схема подключения

Монтаж фанкойла осуществляется группами с использованием одиночного оборудования или оборудования разнообразных конструкций. Схема подключения устройства напрямую зависит от конструктивных особенностей системы.

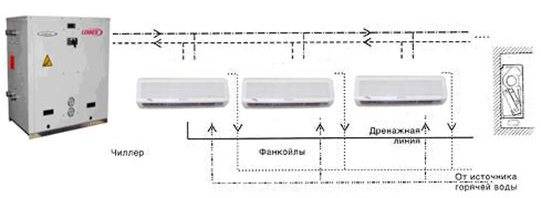

Подключение фанкойла схематически выглядит примерно так:

От охлажденной жидкости (воды) идет магистраль к фанкойлам, параллельно соединенным между собой (может быть как один, так и несколько шт.). Они имеют две трубки. Одна на вход холодной воды, а другая — на ее выход. Далее вода после циркуляции выводится по второй магистрали в начальную точку, где заново охлаждается.

Монтаж корпуса

Монтаж фанкойлов осуществляется по одной схеме для большинства моделей:

1. Консольное оборудование крепится к полу с помощью специально установленных стоек. Корпус монтируется с помощью винтов с плоской шляпкой к стене.
2. Установка агрегата на стену путем вертикального монтажа осуществляется с высверливанием отверстий, предусмотренных в инструкции к оборудованию.
3. Установка системы на потолок осуществляется путем крепления корпуса к перекрытию с помощью анкеров и кронштейнов. Чаще всего систему прикрывает установленный подвесной потолок.

Сборка узла обвязки

При процессе обвязки используются разнообразные способы как ручной, так и автоматической арматуры, фильтров, контрольных датчиков, сливных отводов.

При подключении системы нужно использовать трубы с диаметром, который соответствует диаметру используемых штуцеров.

Необходимо использовать плавные изгибы системы подачи воды и дренажа. Резкие повороты будут создавать помехи в работе оборудования. Во многих случаях система устанавливается при помощи двухтрубной схемы обвязки.

Узел обвязки фанкойла

Теплоизоляция трубопровода

Если не использовать теплоизоляцию труб водяного контура, то система будет работать некачественно из-за потери тепла транспортируемой водой. В результате контакта трубопровода и воздуха на стенках будет образовываться конденсат, что вскоре приведет к повышению уровня влажности воздуха в помещении и образованию плесени на стенах. Чтобы избежать появления этих проблем, поверхность трубопровода обязательно нужно изолировать с помощью специального материала.

Изоляция должна быть толщиной 2 см, если температура в здании +30 °С и средний показатель влажности – 75–80%. Если не придерживаться этого правила, то конденсат появится и на поверхности теплоизоляции.

Дренажная система

Чтобы осуществить отвод конденсата, который появился в результате работы, пользуются установленными каналами. При прокладывании дренажной системы должен соблюдаться угол уклона, который составляет 2 мм на 100 мм пути. Укладывая магистраль, нужно следить за тем, чтобы не было участков, где может застаиваться сливная вода.

Конденсат, который образовывается на стенках трубы, попадает в специальный резервуар, установленный под фанкойлом. Далее, проходя по патрубку, расположенному в боковой части установки, он выводится наружу. Установка дренажа и трубки отвода конденсата осуществляется путем соединения всех стыков с помощью специальных стяжек. Это нужно для создания герметичности системы и предотвращения появления протеканий.

Устройство фанкойла

Подключение к сети

Прежде чем подключить установку к электропитанию, нужно помнить об опасности данных манипуляций и придерживаться определенных правил:

1. Обязательно заземлите оборудование перед подключением его к электричеству!
2. При запитывании установки нужно использовать тот тип и размер электрокабеля, который был указан производителем в инструкции.
3. Стоит учитывать и тот факт, что фанкойл – оборудование, которое потребляет до 15 кВт электроэнергии. Подключение оборудования к электросети осуществляется через щиток путем использования всех трех кабелей (можно использовать розетку, рассчитанную на мощность 230 В и частотой 50 Гц).
4. Запрещено устанавливать щиток с клеммами рядом с водяным кулером.
5. Провода, подающие напряжение, не должны соприкасаться с сетью управления оборудованием и деталями системы подачи воды.

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.

Сфера применения устройств

В Москве и остальных регионах нашей страны кассетные фанкойлы нашли широкое применение. Они занимают минимум места, эффективно справляются с охлаждением и нагревом воздуха в помещениях. Наиболее часто такое оборудование используют на объектах коммерческого назначения, в числе которых:

• Производственные цеха;
• Офисы и административные здания;
• Спортивные залы;
• Торговые центры;
• Выставочные комплексы.

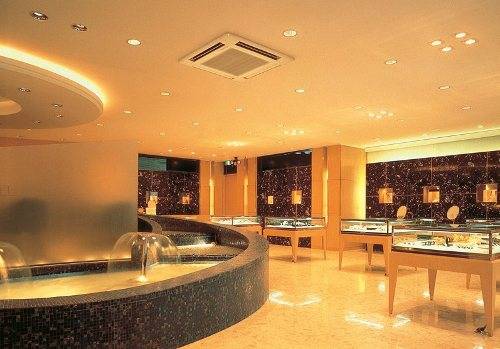

Поскольку монтаж фанкойла не наносит урона интерьеру, устройства кассетного типа можно установить и в жилом помещении с подвесным потолком вместо привычного настенного кондиционера для поддержания комфортного зонального микроклимата

На такой вариант стоит обратить внимание владельцам загородных домов и коттеджей

Для управления температурными показателями в помещении используется пульт ДУ, который установлен на стене.

Подключение фанкойла в несколько этапов

Первый этап

— это установка самого фанкойла на место, отведенное в проекте с последующим подключением его к системе трубопроводов подводящих воду (или любой другой теплоноситель). Опять же следует за основу брать все характеристики заложенные в проекте.

• Нельзя менять или изменять диаметры трубопроводов, материал, из которого должны быть сделаны трубы, что однозначно скажется на расходе теплоносителя через фанкойл и в дальнейшем на работоспособности самого чиллера.
• Нельзя допускать установку не предусмотренных проектом, вентилей, переходников или других элементов гидравлического контура, а также не установку таких же элементов.
• Необходимо помнить, что при работе фанкойла на его теплообменнике образуется конденсат и этот конденсат надо выводить в систему канализации.
• Для исключения застоя конденсата в дренажных трубопроводах при его прокладке обязательно на всем протяжении дренажного трубопровода необходимо выдержать уклон в 1 градус.
• Полностью исключить провалы и образование застойных зон.
• В системе канализации присутствуют не приятные запахи и попадание этих запахов через дренажный трубопровод в фанкойл, а далее в помещение, тоже необходимо исключить, предусмотрев водяной затвор или запахозапирающее устройство на дренажном трубопроводе.

Второй этап.

Поскольку канальные фанкойлы бывают различные по типу расположения, то самым сложным на этом этапе является подключение фанкойлов к воздуховодам.

Не все канальные фанкойлы могут подключаться к воздуховодам, поэтому этот этап больше касается тех, кто имеет такое соединение. Если же канальный фанкойл требует подключение воздуховодов, то на этом этапе производят такое соединение, по которым поступает воздух к самому фанкойлу, и по которым подготовленный воздух поступает в помещение после фанкойла

Кроме этого необходимо обратить внимание на воздуховод, обеспечивающий приток свежего воздуха, если такой заложен в проекте. Материал и сечение воздуховодов бывает различное и поэтому следует эти параметры воздуховодов соблюдать согласно тому, что заложено в проектной документации

Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение. Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор

Увеличение длины воздуховодов может привести к снижению расхода воздуха.

Третий этап

. Происходит подключение фанкойлов к сети электрического питания.

• Перед подключением неплохо было бы уделить немного время для того чтобы сверить соответствие напряжения фанкойла и сети к которой следует подключиться. Автомат, через который следует подключать фанкойл или несколько фанкойлов должен быть немного больше (примерно на 15-20%) по силе тока (амперам), чем все фанкойлы подключенные к нему. Можно воспользоваться формулой из 6 класса для расчета силы тока автомата. Р=U*I откуда I=P/U. Где Р — электрическая мощность подключенных фанкойлов; U – напряжение в сети (обычно 220 В); I – сила тока (амперы), которой должен соответствовать автомат через который происходит подключение.
• Нельзя забывать, что обязательно необходимо подключить все три провода особенно третий – заземление.

В настоящее время большой популярностью у населения пользуется спросом монтаж фанкойлов – устройств, способных охлаждать либо нагревать воздух в помещении. Такое устройство (проще говоря, теплообменник) может быть установлено в каждом помещении здания, что позволяет выбирать индивидуальный температурный режим по желанию людей, находящихся в нем. Несмотря на различия в конструкциях данных агрегатов, все они состоят из:

• фильтрующего элемента, предохраняющего систему фанкойла от попадания в нее вместе с воздухом посторонних частиц;
• самого теплообменника, с помощью которого воздух в помещении будет охлаждаться либо нагреваться, что зависит от выбранного режима работы прибора;
• вентилятора, обеспечивающего принудительный поток воздуха через теплообменник;
• электрического нагревательного элемента;
• панели (пульта) управления.

Производители

На рынке климатического оборудования представлено большое количество производителей фанкойлов, чьи изделия проверены в работе и заслуживают доверия российских потребителей. Это всемирно прославленная японская марка Daikin — новатор в области наукоемких и высокотехнологичных разработок, американский бренд Yor, Venterra из Италии. А также: IGC, Trane, Aermec, Carrier, Royal Clima, Electrolux, Ballu, Climaveneta, Aeronik, Wesper, General Climate, Rhoss, MDV и многие другие.

Выбирать и устанавливать фанкойл должны квалифицированные инженеры, которые имеют опыт работы с климатическим оборудованием и знают его особенности.

Характерности установки вентиляторных конвекторов

Очень часто аналогичная техника ставится не поодиночке, а группами, которые делятся по помещениям и этажам.

• Оборудование с одинаковым гидросопротивлением монтируемое на одном этаже, ставится по схеме, приведенной на рисунке 1.
• Оборудование с одинаковым гидросопротивлением которое предназначено для установки на различных этажах, устанавливается по схеме, приведенной на рисунке 2.
• Вентиляторные конвекторы с самым разнообразным на гидравлике сопротивлением, монтируемые на одном этаже, устанавливаются по схеме, приведенной на рисунке 3.
• Устройства с самым разнообразным на гидравлике сопротивлением, монтируемые на различных этажах, устанавливаются по схеме, приведенной на рисунке 4.
• Важным плюсом схем 1 и 2 считается нет потребности настройки контура с рабочей жидкостью. Преимуществом схем 3 и 4 можно считать меньший расход трубопровода.
