Гидрозатвор для канализации: классификация гидрозатворов и правила его монтажа

Изготовление своими руками в домашних условиях

Если вы уверены в своих силах и решили обойтись без специалиста-сантехника для установки умывальника или душевой кабины, то самое главное – это не забыть обустроить гидравлический затвор или сифон для канализации. Если этого не сделать, находиться в санузле будет возможно только в противогазе.

Самодельный коленный гидрозатвор под ванной без особых сложностей можно изготовить самостоятельно. Все, что для этого нужно, – это кусок металлопластиковой или пластиковой трубы, которую нужно согнуть в виде латинской буквы «U».

Перед изготовлением гидрозатвора для канализации следует посмотреть обучающее видео

Оборудуется затвор следующим образом:

1. Берем обычный водопроводный тройник нужного диаметра.
2. Устанавливаем его отводом в сторону.
3. Вскрываем заглушками нижний и верхний патрубки.
4. Нижнюю заглушку оставляем съемной.
5. В верхней части сверлим отверстие для сливной трубы.
6. Нижний конец трубы выводим ниже тройника.
7. Уплотняем герметиком отверстие в заглушке.

В качестве сухого затвора может выступать пластиковая бутылка, перевернутая горлышком вниз. В ее дне нужно сделать отверстие, по которому можно будет проталкивать пластиковый шарик большего диаметра, чем горлышко бутылки. После этого нужно к отверстию герметично присоединить патрубок входа, который заранее изготовлен из отрезка трубы длиной от 90 до 110 см.

Обустраивая канализацию в частном доме или квартире, не забудьте обеспечить ее правильно функционирующим гидрозатвором. Он будет препятствовать распространению запахов по дому, которые испаряются из сливных ям. Иногда в частных домах, особенно в старых постройках, приходится обустраивать не только затвор, но и колодцы, в которых они будут располагаться. В этом случае колодец будет способствовать удобству в обслуживании канализации.

Профилактика засоров

Конечно, легче предупредить слишком частое засорение труб, чем постоянно чистить их. Для этого нужно постоянно соблюдать несложные правила:

• всегда класть на слив решетку, чтобы крупные частицы не попадали в трубу;
• по окончании мойки большого количества посуда пролить в трубу горячую воду в течение минуты;
• не выливать отработанный жир в раковину – лучше это делать в унитаз;
• воду после мытья полов также лучше сливать в унитаз;
• раз в полгода стараться прочищать трубы вантузом или разбирать сифон и удалять из него лишний мусор.

Эти способы как минимум увеличат срок службы сифона и избавят вас от необходимости постоянно чистить его.

Как установить

На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:

На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.

• Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
• Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
• Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
• Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.

Рис. 13 Сифон под ванну – схема сборки

Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.

Из какого материала предпочесть гидрозатвор

Материал, из которого выполнена конструкция, влияет на прочность и износостойкость прибора. Раньше все устройства выполняли из чугуна, который отличается повышенной прочностью, противостоит агрессивной среде стоковых вод. Минусом считается шероховатая поверхность внутри трубы, на которую налипают грязевые остатки. Чугунные изделия устанавливают в промышленных канализациях.

Современные модели выполняют из пластиковых материалов высокой прочности. Они отличаются легкостью, дешевизной, прочностью, возможностью транспортировать любые виды жидкости, имеют гладкую внутреннюю поверхность.

Элитные устройства сухого типа изготавливают с помощью бронзы, латуни, которые покрыты никелем. Конструкции имеют презентабельный вид, надежны в использовании. Гидрозатворы для детских садов, школ, больниц выполнены из нержавейки, так как их легко чистить и обеззараживать, не боясь уменьшить срок эксплуатации.

Для чего нужен гидрозатвор в емкости для браги

Устройство выполняет несколько важных функций:

• Препятствует поступлению кислорода. Кроме дрожжевых грибов в бражной массе содержится множество других микроорганизмов, для их жизнедеятельности нужен кислород. Гидрозатвор препятствует его свободному поступлению, чем предохраняет массу от скисания и превращения в уксус.
• Обеспечивает выход углекислого газа. Он образуется как результат жизнедеятельности дрожжей и в просто герметизированной емкости приведет к повышению внутреннего давления, что в свою очередь приведет к нарушению целостности емкости. Это может быть как трещина, так и «взрыв» сосуда. Гидрозатвор решает эту проблему без разгерметизации, при которой в массу попадет губительный кислород.
• Сигнализирует об окончании брожения массы. Так как углекислый газ выделяется при активной жизнедеятельности дрожжей, при отсутствии его выделения, которое видно по пузырькам на поверхности воды, можно определить, когда приступать к следующему этапу – перегонке браги.
• Препятствует распространению специфичного запаха. Вместе с углекислым газом дрожжи выделяют другие вещества, имеющие неприятный запах. Выходное отверстие из гидрозатвора можно оборудовать шлангом, выводящим газ за окно, в канализацию или другую герметичную емкость.

Важно! В первые дни углекислый газ выделяется очень интенсивно, и даже если оставить емкость открытой, кислород не сможет пробиться сквозь него и испортить брагу. Но в дальнейшем процесс выделения станет менее интенсивным, и без герметизации не обойтись

Если с —фруктовой брагой— вопрос однозначен, то по поводу того, нужен ли гидрозатвор для сахарной браги, нет единого мнения. Весомым доводом «за» является контроль за процессом брожения благодаря пузырькам и гарантированная защита от кислорода.

Скептики считают, что из-за слабого газовыделения, особенно после начального периода, углекислый газ не продавливает водяную пробку и скапливается в емкости, приводя к ухудшению вкусо-ароматических свойств будущего продукта. В таком случае только личный опыт поможет определиться с решением, хотя доводы «за» выглядят более весомыми.

Неприятности и решения

Осознать, что гидравлический затвор прекратил работать, несложно: запах канализации в квартире ни с чем не спутаешь.

Что возможно обстоятельством неработоспособности так несложных конструкций?

Испарение воды

Самый несложный и очевидный случай: стоявшая в колене вода испарилась при долгом отсутствии стоков. В случае если стойкий запах канализации встречает вас при возвращении из отпуска — вероятнее, именно это и случилось.

Неприятность решится сама собой — достаточно воспользоваться соответствующим сантехническим прибором по прямому назначению.

Срыв водяного затвора

Под этим туманным определением прячется весьма простой с позиций физики процесс: падение давления в канализации практически высосало воду из сифона под раковиной либо из чаши унитаза. Из-за чего это происходит?

При сливе громадного количества воды (так именуемом залповом сбросе) часто появляется обстановка, в то время, когда поток воды заполняет целый стояк. Ясно, что перед потоком образуется фронт воздуха большого давления, сзади него создается разрежение.

Увидьте: в штатном режиме канализация замечательно приспособлена к таким обстановкам. Для подсоса воздуха помогают фановые отводы — трубы, раскрывающиеся конкретно на улицу. Так, обычный канализационный стояк раскрывается на крышу многоквартирного дома.

Но вероятны два сценария, в то время, когда работа фановых труб нарушается.

1. В морозные зимы стояки выше уровня кровли. Мокрые испарения образуют лед, который со временем сокращает просвет трубы до нуля.

1. Жильцы верхних этажей в ходе ремонта часто всецело демонтируют неиспользуемый, согласно их точке зрения, стояк выше тройника.

Что делать в каждом из этих случаев?

1. Устранить своими руками ледяную пробку легче всего, просто-напросто вылив в стояк ведро тёплой воды. В будущем стояк утепляется снаружи пенопластовой скорлупой, минватой либо любым другим материалом.
2. Вместо демонтированного фанового стояка возможно установлен вакуумный клапан — несложное устройство, которое пропускает воздушное пространство в стояк при падении давления в нем, но блокирует движение газов в обратном направлении. Инструкция по его монтажу предельно несложна: клапан вставляется в верхний отвод тройника, герметичность обеспечивается резиновым уплотнителем. (См. кроме этого статью Трубы для внутренней канализации: изюминки.)

https://www.youtube.com/embed/

Известковые отложения

Неспециализированная заболевание всех сухих затворов — отложения на уплотнительной резиновой прокладке. Они смываются с применением любого не сильный раствора кислоты либо щелочи.

Как сделать затвор для браги своими руками?

На просторах интернета существует множество вариантов изготовления затворов для брожения. Рассмотрим несколько самых распространенных.

Водяной

Его схема приводилась выше. Крышка на бродильной таре плотно закрывается, в неё через отверстие вставляется шланг, конец которого помещается в емкость с водой.

Стык крышки и шланга тщательно герметизируется с помощью пластилина.

Медицинская перчатка

Этот метод использовался ещё во времена СССР. На бродильную емкость надевается резиновая перчатка. При необходимости она стягивается нитью у основания. В одном из пальцев делается небольшой прокол, через который будет выходить углекислый газ.

С помощью перчатки легко отследить окончание брожения. Когда она сдувается – это значит, что процесс брожения закончен и брагу можно перегонять.

Ватная пробка

Иногда самые ленивые винокуры используют вату в качестве затвора. Этот способ самый простой из всех, достаточно закупорить горловину бродильной тары кусочком ваты. Но это не делает метод эффективным, т. к. воздух всё равно будет проникать в емкость.

Ещё одним недостатком этого метода является невозможность определения окончания брожения на глаз. В этом случае нужно будет поднести зажженную спичку к горлу бродильной емкости. Если спичка горит, то процесс выбраживания прекратился. Если она тухнет, это значит, что дрожжи всё ещё работают и выделяют углекислый газ.

С отводом запаха

Брага при созревании издает характерный устойчивый запах, который может не понравиться домочадцам или соседям. Существует затвор с отводом бродильного запаха. Для этого нужно немного усовершенствовать первый вариант водного затвора.

На банку с водой, в которую выходит углекислый газ, надевается капроновая крышка с двумя отверстиями под шланги. В первое отверстие вставляется шланг из бродильной емкости и погружается в воду.

Во второе вставляется другой шланг. Его опускать в воду не нужно. Конец второго шланга выводится на улицу или подсоединяется к верхней части канализационной трубы. Все стыки герметизируются.

Из шприцев

Компактный и удобный гидрозатвор можно сделать при помощи 2-х одноразовых шприцев. Колбы от них скрепляются между собой скотчем или изолентой. Носики шприцев соединяются узкой силиконовой трубкой. В одну колбу заливается вода. Устройство вставляется в крышку бродильной тары и хорошо герметизируется.

Вариантов создания затвора огромное множество, но принцип один: не позволить кислороду проникнуть в брагу, обеспечив при этом свободный выход углекислого газа. Гидрозатвор является обязательным атрибутом правильного брожения. Его использование благотворно сказывается на вкусе и аромате конечного напитка.

Как выбрать

Чтобы сделать оптимальный выбор, не ошибиться при покупке затвора необходимо учитывать ряд факторов, основными являются:

1) Диаметр. В зависимости от типа устройства, к которому будет подсоединен сифон с затвором, и с целью обеспечения оптимальной пропускной способности устройство должно иметь тот или иной диаметр. Например, оптимальным вариантом для душевой кабины и бани является затвором диаметром в 100 мм., для раковины — 50 мм.

2) Высота. Отводы горизонтального типа обладают показателями в 70-100 мм., вертикального — 150-180 мм. Поэтому в условиях ограниченного пространства лучшим выбором является горизонтальные (или боковые) сухие сифоны.

3) Если в помещении рядом располагаются несколько сантехнических приборов, то каждый необходимо оснастить отдельным устройством.

Сифон д/мойки WIRQUIN Сэнзо сухой 40 мм. белый. Фото Максидом

4) Качественная установка сифона для посудомоечной или стиральной машин возможно только при выборе горизонтального устройства, которое возможно монтировать боком.

5) Покупку сухих сифонов рекомендуется осуществлять у проверенных поставщиков, официальных партнеров производителей или напрямую у изготовителя.

6) Необходимо также помнить о дизайне устройства. Например, душевые трапы с сухим затвором реализуются в большим количеством декоративных съемных решеток, что позволяет выбрать изделие для помещения, выполненного в любом стиле.

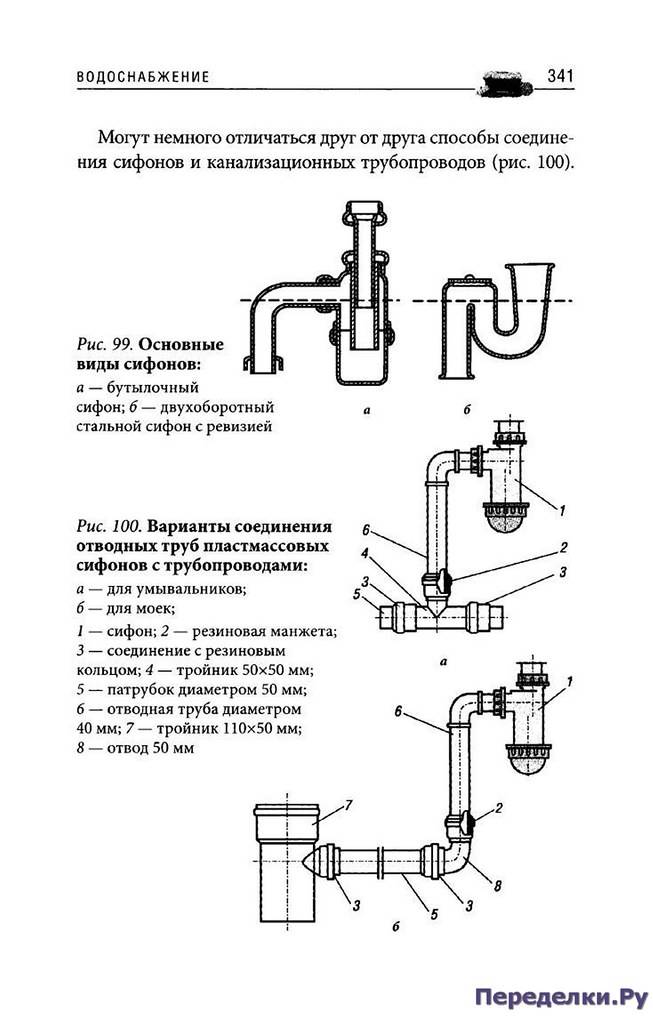

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

• коленные;
• бутылочные;
• сухие.

Рассмотрим описание каждого из них более подробно.

Описание коленного гидрозатвора

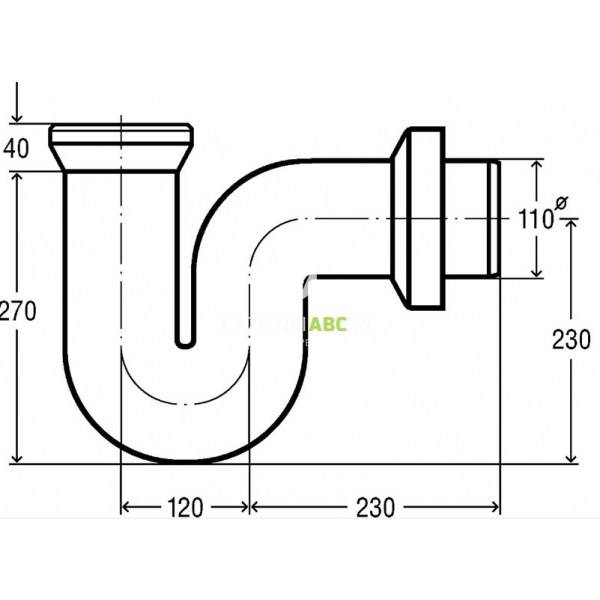

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

• чугун;
• полипропилен;
• бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

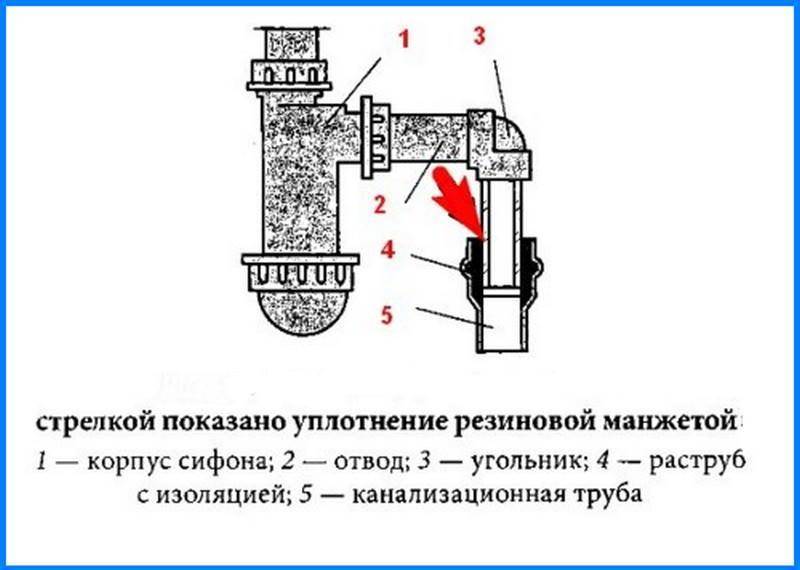

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

• функция отстойника;
• запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

• сливную трубу, оснащенную защитной решеточкой;
• емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

https://youtube.com/watch?v=_ql3UzUS9Tc

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения – под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

https://youtube.com/watch?v=JJaa19hQNno

Выбор вакуумного клапана

При выборе аэратора следует руководствоваться тремя основными факторами:

1. Диаметр канализационной трубы. В зависимости от этого параметра выпускаются:

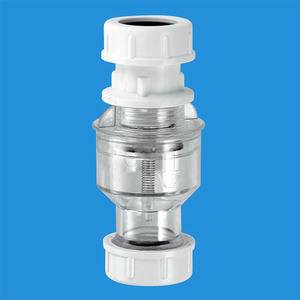

вакуумный клапан 50 мм.

Клапана большого диаметра устанавливаются на канализационные стояки, а малого на отводы от общего стояка. Аэраторы диаметром 50 мм могут справляться со стоками не более чем от 2-х сантехнических устройств.

1. Особенности конструкции устройства. В зависимости от внутренней конструкции, предусмотренной производителем, фановый клапан вакуумный может быть оснащен:

• штоком (конструкция устройства представлена на рисунке выше);
• резиновой мембраной, выполняющей те же функции.

1. Компания-производитель, гарантирующая качество выпускаемой продукции. Специалисты рекомендуют приобретать аэратор, изготовленный одной из следующих компаний:

• Ostendorf (Германия). Стоимость изделий варьируется в пределах 600-1000 рублей (8-14 $);
• Политэк (Россия) – от 200 рублей (3 $);
• Sanit (Германия). Средняя стоимость составляет 400-800 рублей (6-12 $);
• Политрон (Россия) – от 150 рублей (2 $);
• McAlpine (Шотландия) стоимость более 1 500 рублей (21 $).

Все выпускаемые клапана могут отличаться по форме и цвету. Выбирать рекомендуется то устройство, которое наиболее оптимально сочетается с иными приборами в помещении.

Принцип действия и преимущества

Прибор представляет собой вертикальную или горизонтальную трубку с корпусом из полипропилена и резьбовыми хвостовиками. Один из них подсоединяется к сантехприбору, а второй – к канализационной трубе. Внутри корпуса расположено затворное устройство, функционирующее по принципу обратного клапана. Когда умывальником или душем не пользуются, клапан перекрывает сечение трубы и не пропускает запах из канализации.

Сифон с сухим затвором (в отличие от водяного) играет также регуляторную роль – не позволяет сточной воде перемещаться в противоположную сторону. Эта функция особенно важна для сантехнических устройств, смонтированных на нижних этажах многоквартирных домов: в случае засоров жидкость обратным током нередко возвращается в здание. Если помещение полуподвальное, подъем канализационных стоков может привести к его затоплению.

Сифон с обратным клапаном имеет целый ряд позитивных особенностей:

• надежен в работе, не требует регулярных проверок;
• не нуждается в наличии воды – поэтому широко применяется в помещениях без отопления;
• изготовлен из полимерного антикоррозионного материала, отвечающего всем техническим требованиям;
• прост в монтаже, не занимает много места, допускает вертикальную и горизонтальную установку;
• препятствует застою воды в сливе и, соответственно, размножению вредных для здоровья человека микробов;
• долговечен;
• не создает шума во время работы.

Большим плюсом сухого сифона является устойчивость к засорам. Сливная труба используется лишь во время открытия клапана. Загрязненные стоки беспрепятственно проходят в канализацию, на стенках не успевает откладываться жир и не образует пробок. Особенно пригодится сухой гидрозатвор на даче: он не замерзает зимой, не требует обильного смыва для устранения застойного запаха.

Разновидности

Модели затворов отличаются размерами, конструкцией и назначением (сухой сифон для раковины, унитаза, трап для душа).

По конструктивным особенностям сифоны делятся на несколько групп.

1. Мембранное. Роль клапана в нем играет подпружиненная мембрана. Под напором жидкости пружина сжимается, открывая канализационное отверстие для свободного прохождения стоков. Когда напор исчезает, мембрана возвращается в первоначальную позицию и обеспечивает герметичность.
2. Поплавковое. По сути, это комбинированная модель, представляющая собой сочетание гидравлического и сухого варианта. Конструкция состоит из сифона с вертикальным отводом со вставленным в него поплавковым клапаном. Когда в гидрозатворе воды достаточно, поплавок держится на плаву и пропускает стоки. Если краном долго не пользуются, жидкость в сливе пересыхает, клапан опускается и закупоривает отверстие.
3. Маятниковое. В подобной конструкции клапан закреплен в одной точке. Проходящие стоки давят на него, заставляя отклоняться от оси. Когда давление прекращается, маятник занимает прежнее положение под действием гравитационных сил и закрывает отверстие.

Недавно в торговой сети появились модели сухих запирающих устройств с рабочими элементами, изготовленными из материалов с молекулярной памятью. Благодаря этому свойству клапаны безотказно срабатывают и плотно герметизируют слив.

Инструкция по установке автоматического сифона

установить уплотнитель для бутылок сантехники под раковину кухонной мойки довольно просто, под ванной немного сложнее из-за неудобного расположения сливной системы. Представляем инструкцию по установке автоматического сифона для ванной – усовершенствованного устройства, установку которого можно производить вручную.

Полный комплект можно приобрести в ближайшем магазине сантехники. Состоит из трех значимых частей: 1 – гидрозатвор пластиковой конструкции + гофрированная труба; 2 – детали конструкции перелива; 3 – крепеж для дренажа

Сначала оборудуем переливное отверстие. Для этого берем поставляемую в комплекте эластичную прокладку и вставляем ее в отверстие в стенке ванны. Для более плотного прилегания можно использовать силиконовый герметик.

Закрепляем переливную конструкцию в отверстии, завернув снаружи хромированный элемент. В нем есть стержень, на котором будет держаться ягненок

Затем берем следующую деталь – барашка – и стараемся аккуратно закрепить на стержне болтом. Для этого потребуется небольшая плоская отвертка, чтобы пробить небольшое отверстие на боковой стороне крыла.

Ставим барашка на ножку, вставляем конец отвертки в боковое отверстие и с небольшим усилием, но очень осторожно затягиваем фиксирующий болт

Затем перейдите к основанию и возьмите фитинги, чтобы создать сливное отверстие.

Продеваем пластиковую деталь под ванну и вставляем торец с резиновой прокладкой в ​​отверстие. Сверху в получившееся отверстие поместите стандартную хромированную деталь с сеткой

Между креплениями находим длинный крепежный винт, отвечающий за крепление сифона, и прикручиваем его с верхней стороны, удерживая конструкцию снизу.

Сначала закручиваем винт вручную, затем затягиваем гаечным ключом, но очень осторожно, чтобы не порвать резьбу. После окончания проверим прочность установки. Осталось прикрутить элемент шлюза

Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку – конструкция готова

Осталось прикрутить элемент шлюза. Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку – конструкция готова.

Внешний вид установленного автоматического сифона. От сливного отверстия выходят две трубы: одна (гофрированная) – до переливного отверстия, вторая (изогнутая) – такого же гидрозатвора, что и колено

В завершение прикрепляем полипропиленовую трубу (прямую или гофрированную) к гидрозатвору, ведущему в канализационную трубу.

Тестируем систему: наливаем полную водяную баню и проверяем работу переливного и сливного отверстия. Мы ищем убытки. Если мы обнаружим утечку, затяните гайки плотнее и покройте стыки герметиком, но при условии, что их не нужно будет открывать в будущем для устранения засора.

Подробно с последовательностью работ и правилами установки сифона под ванну вы ознакомитесь со статьей, с содержанием которой рекомендуем ознакомиться.
