Гидроаккумулятор своими руками: устройство, принцип действия, особенности установки

Правила настройки нового мембранного бака

Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосфер. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.

Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:

• Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
• Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

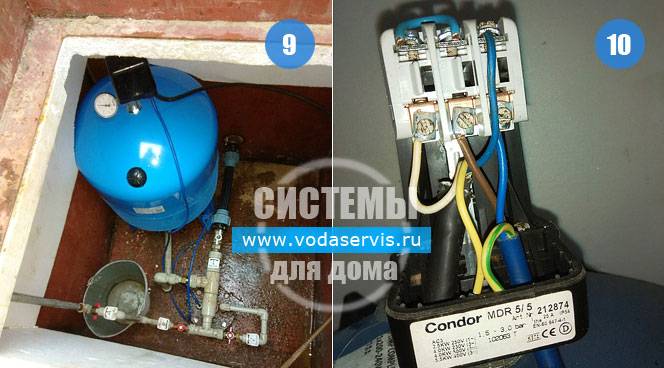

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Объем гидроаккумулятора

Не покупайте гидроаккумулятор, ориентируясь на то, что установили Ваши друзья или соседи по даче. Возможно, для Вас данная модель будет неэффективна. Объем гидроаккумулятора (как и всё остальное оборудование!) должен подбираться только на основе результатов гидравлического расчета. Количество моделей, представленных на рынке, достаточно велико.

Существует ли оптимальный объем гидравлического бака? Как мы уже сказали, только гидравлический расчет может точно указать на конкретную модель гидравлического оборудования, оптимально подходящую под Ваши условия. Но количество типовых объемов у различных моделей гидробаков не столь велико. То есть если по результатам расчета Вам требуется бак объемом 51, 5 л, то именно такой бак в продаже найти не удастся. Вам порекомендуют приобрести гидравлический бак объемом 60 л. Лишние литры объема не навредят, а даже позволят немного увеличить запас воды и снизить количество включений насоса.

Опыт инженеров, подбирающих и монтирующих водоподъемное оборудование, говорит нам следующее:

• в систему водоснабжения на трех потребителей при производительности скважинного насоса 2 м куб/ч можно установить гидроаккумулятор объемом 25 л.
• в систему с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 м куб/ч оптимален гидробак объемом 60 л.
• если количество потребителей больше 10 и производительность насоса составляет 5 м куб/ч, то оптимальный объем бака будет 100 л.

Принцип работы гидроаккумулятора

На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При наполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть гидробака, тем самым сжимая воздух. Наполнение длится до того момента, пока давление достигнет определенного предела, предусмотренного настройками реле. После этого реле подает команду на отключение насоса.

При включении крана на точке разбора воды происходит разгерметизация системы, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе снизится до установленного минимального значения, реле сработает и подаст команду на включение насоса. Вода снова будет поступать в накопительную емкость

Поэтому важно понимать, как правильно установить гидроаккумулятор в системе водоснабжения.

Воздух, поступающий в  мембранный отсек гидроаккумулятора, постепенно накапливается, что делает работу устройства менее эффективной. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если оборудование не имеет такой детали, то необходимо примерно через 2-3 месяца проводить профилактические мероприятия в отношении мембранного бака.

Правильно решение проблемы, как подсоединить гидроаккумулятор в системе водоснабжения частного дома, позволит без особых сложностей проводить профилактические работы, разбирать и собирать устройство при необходимости без полного слива воды из системы.

Правила установки гидроаккумулятора

Сначала необходимо выбрать по максимуму подходящее место. Быть оно должно достаточно просторным, особенно если используется бак большого объема.

После установки емкости вокруг нее должно оставаться достаточно пространства, чтобы мастер мог свободно осмотреть гидробак, выполнить мероприятия по его техобслуживанию и ремонту, а при необходимости – демонтировать и разобрать агрегат.

Чтобы погасить вибрацию, гидроаккумулятор следует установить на прочном основании, например, на бетонной плите. Монтажную основу следует тщательно выровнять по уровню. Между основанием и корпусом гидроаккумулятора ставят резиновые прокладки, которые должны частично погасить вибрацию.

Проверка и коррекция давления

Итак, непосредственно перед подключением рекомендуется проверить уровень давления в самом гидроаккумуляторе. За счет этой информации вам получится осуществить правильную настройку реле давления

Более того, крайне важно осуществлять и будущий контроль уровня давления. Для этой цели предназначается манометр. Некоторые домашние мастера временно используют автомобильный манометр

Его погрешность минимальная, поэтому вполне нормальный вариант

Некоторые домашние мастера временно используют автомобильный манометр. Его погрешность минимальная, поэтому вполне нормальный вариант.

Если это необходимо, то уровень давления можно сократить или добавить. Для этой цели на верхней части гидроаккумулятора имеется ниппель. К нему подключается автомобильный или велосипедный насос. За счет этого давление поднимается. Если давление воздуха, наоборот, необходимо понизить, то в ниппеле есть специальный клапан. Вам следует взять острый и тонкий предмет и нажать на него.

Устройство гидробака

Гидробак или гидроаккумулятор – это стальная ёмкость, внутри которой находится резиновая груша. Эта груша подсоединяется к водопроводу, по которому насос закачивает воду. В пространство между стенками стальной ёмкости и поверхностью резиновой груши накачивается воздух. Для этого можно использовать обычный автомобильный насос. При этом давление в этой ёмкости должно быть в строго установленных пределах.

Принцип работы гидроаккумулятора выглядит следующим образом:

1. Когда насосное оборудование начинает закачивать воду в резиновую ёмкость, её стенки растягивают. Это приводит к тому, что давление во второй ёмкости начинает нагнетаться за счёт расширения груши. Когда давление воздуха достигает установленного на реле максимума, контакты размыкаются и насос отключается.
2. В этом время также автоматически закрывается обратный клапан, который не даёт воде вытечь обратно из системы в источник.
3. Когда вы открываете кран, давление воздуха в стальной ёмкости давит на резиновую грушу, благодаря чему в системе поддерживается избыточное давление и вода течёт к потребителю. Кроме того такое давление не позволит жидкости вернуться назад в гидробак, если точка потребления находится выше отметки установки гидробака.
4. По мере того как вода вытекает из резиновой груши, давление воздуха во второй ёмкости начинает понижаться. Когда оно достигает установленного на реле минимума, срабатывает автоматика и замыкает цепь, вызывая запуск насосного оборудования, которое снова произведёт закачку воды в резиновую грушу до момента достижения максимального давления во второй ёмкости.

https://youtube.com/watch?v=4HTzY8JTz1c

Правила настройки нового мембранного бака

Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосфер. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.

Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:

• Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
• Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.

Виды гидроаккумуляторных баков

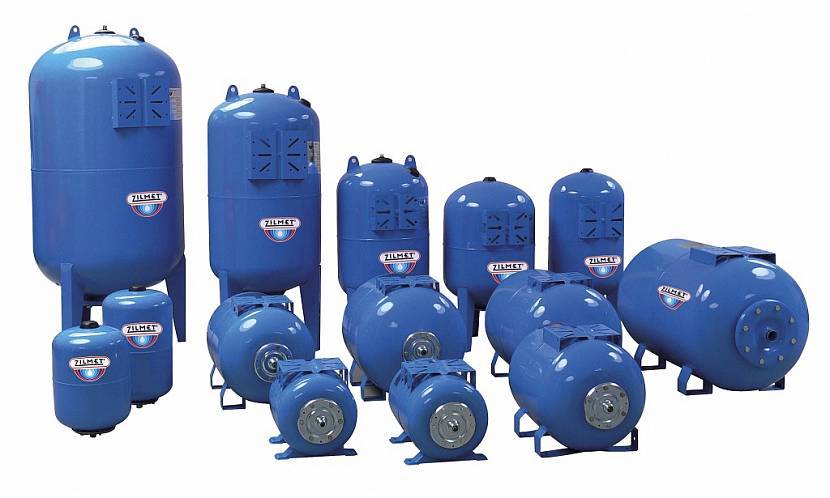

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Расчет оптимального объема гидробака

Правильно подобранный объем гидробака позволит:

• обеспечить достаточный уровень потребления воды,
• оптимально использовать насосное оборудование,
• продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

Нужный размер гидробака можно выбрать только на основании расчетов

Он проводится по схеме:

1. По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
2. Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
3. Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
4. Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
5. Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется

Место установки дополнительного гидробака не играет важной роли

При необходимости в систему можно установить несколько гидробаков

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

<center>

https://youtube.com/watch?v=lAqe1S-fV6A

</center>

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции

Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

• чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
• поврежденную мембрану можно восстановить в сервисном центре;
• поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
• исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
• достаточность объема бака нужно определить до его установки в систему.

• https://dearhouse.ru/oborudovanie/gidroakkumulyator-dlya-otopleniya/
• http://teplodom1.ru/sistemotopl/122-rasshiritelnye-baki-gidroakkumulyatory-dlya-sistem-otopleniya-i-vodosnabzheniya.html
• https://sistema-otopleniya.ru/teploakkumuljatory/gidroakkumuljator-v-sisteme-otoplenija.html
• https://fb.ru/article/410143/gidroakkumulyator-dlya-sistem-otopleniya-ustroystvo-ustanovka-i-printsip-rabotyi
• https://py-sm.com/gidroakkumulyator.html

Выводы и полезное видео по теме

Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:

В этом видеоматериале наглядно продемонстрирован порядок регулировки давления в гидробаке и настройки реле давления:

Преимущества использования гидроаккумулятора очевидны, поэтому все чаще это устройство находит применение и в частных домах за городом, и в квартирах мегаполиса. Если агрегат установлен и подключен правильно, он будет долгие годы работать без поломок и перебоев, обеспечивая семью качественным водоснабжением.

Имеете опыт в самостоятельной установке и подключении гидроаккумулятора? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях настройки и эксплуатации гидробака. Оставлять комментарии можно в форме, расположенной ниже.
