Что такое редуктор для газового баллона: устройство и работа прибора с регулятором давления

Критерии выбора

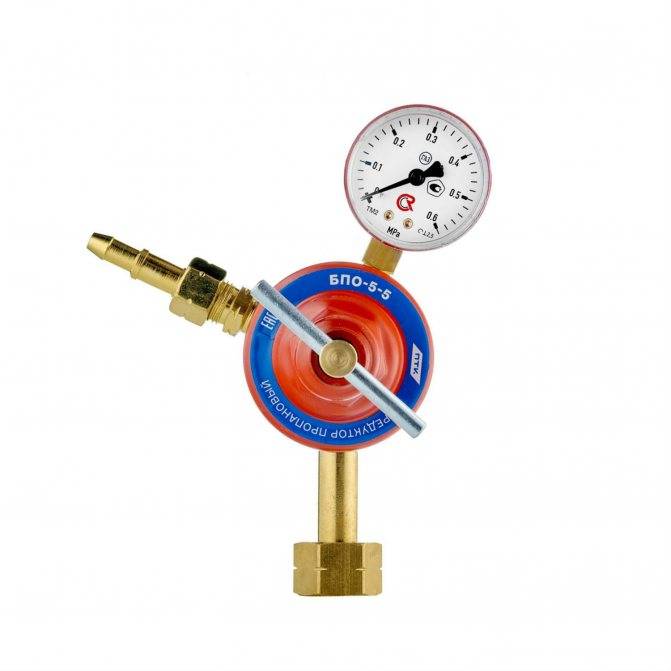

Технические характеристики пропанового редуктора

Расход газа не должен превышать производительность прибора. Верхняя точка расхода газоредуктора не нормируется. Например, для котла на 24 кВт с расходом 2,5 кг/ч ставится регулятор с производительностью свыше 3 кг/ч., т. к. автоматическая система агрегата не пропустит излишний газ.

Учитывают показатели:

• вид газовой смеси;
• метод подключения к схеме;
• вилку выходного напора и рабочее давление;
• максимальные показатели производительности или газовый расход;
• рабочий диапазон температур.

Сферы применения

Основная масса технического кислорода используется для проведения газосварочных работ. На месте проведения работ происходит понижение давления кислорода до рабочего уровня при помощи редуктора. Для этого применяются баллонные либо рамповые разновидности в зависимости от способа доставки кислорода (баллоны или магистраль).

Ещё одна отрасль, потребляющая кислород – медицина. Техническое оснащение этой отрасли немногим отличается от сферы газосварочных работ. Доставляется газ в баллонах, далее давление снижается редукторами и разводится по палатам и койкам. Кислород же поступает медицинский, стандартизированный. В составе газа не менее 99% кислорода и 1% азота. Никакие другие примеси недопустимы.

Типовые неисправности и их ремонт

Отклонение рабочего давления от заданного может вызываться следующими причинами:

• Поломка пружины или ее смещение.
• Разгерметизация корпуса.

Утечка газа вызывается:

• Повреждение мембраны.
• Разгерметизация корпуса.
• Выход из строя клапана.

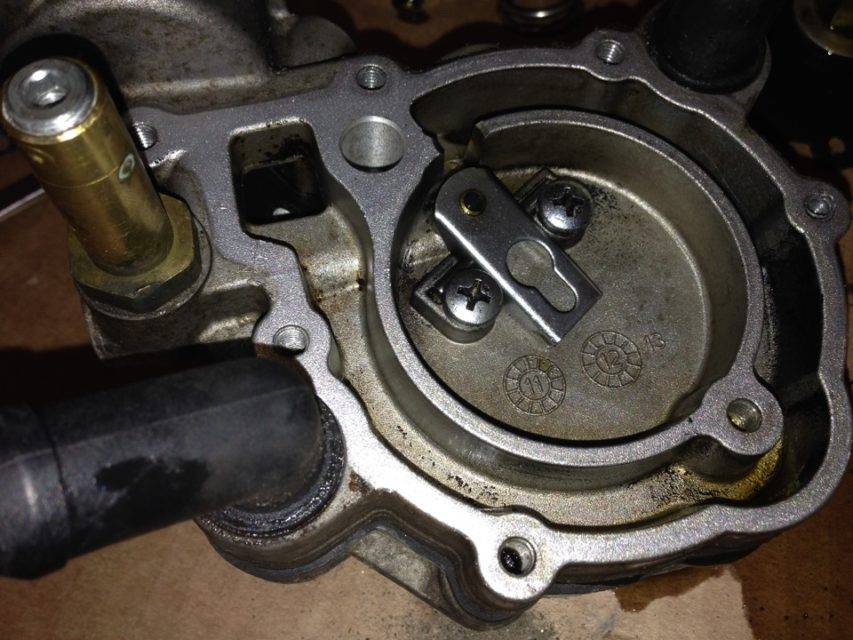

Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.

Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.

После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто.  Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода. Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.

Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.

Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.

Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства

Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом. А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.

Читайте далее:

Газовый редуктор Ловато: классика ГБО

Газовый редуктор Томасетто АТ-07: доверие к классике

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

Как происходит регулировка редуктора Ловато на инжекторе?

Клапан газовый Lovato: назначение, устройство и принцип работы

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на  1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей  оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их,  и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой  — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4

Конструкция и принцип действия газового редуктора.

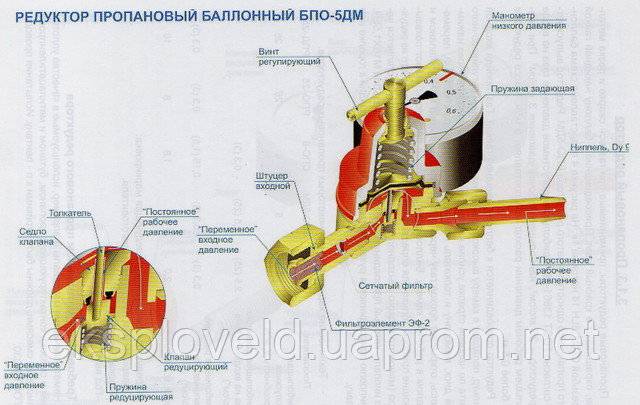

Любой пропановый редуктор в своем составе имеет следующие компоненты:

• клапан;
• рабочую камеру;
• запорную пружину;
• нажимную пружину;
• мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Как работает газовый редуктор

Редуктор прямого действия

Мембрана, отвечающая за регулирование давления, под действием пружины начинает смещать клапан от поверхности седла. Давление снижается ввиду незначительного прохода и достигает безопасного, пригодного для эксплуатации.

Далее распрямившаяся пружина позволяет клапану открыть доступ к поступлению нового объема газа из баллона, и процесс регулирования повторяется. На нерегулируемых редукторах усилие пружины настраивается на заводе-изготовителе, являясь регулятором давления.

Редуктор обратного действия

Здесь принцип несколько иной. Поступающий газ от источника прижимает клапан к седлу, препятствуя его выходу. В конструкции заложен винт, при помощи которого регулируется усилие сжимания пружины.

Сжимая пружину винтом (регулятором), предохранительная мембрана изгибается, пропуская некоторое количество газа. Опорный диск приводит в действие обратную пружину после чего клапан поднимается, освобождая путь топливу.

Рабочая камера имеет такое же давление, как и в баллоне. Мембрана под действием пружины переходит в исходное состояние, и опорный диск перемещается книзу, при этом давя на обратную пружину. Вследствие чего клапан придавливается к седлу корпуса.

Стоит сказать, что многие отмечают большую популярность редукторов обратного действия. Они более безопасны при эксплуатации.

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

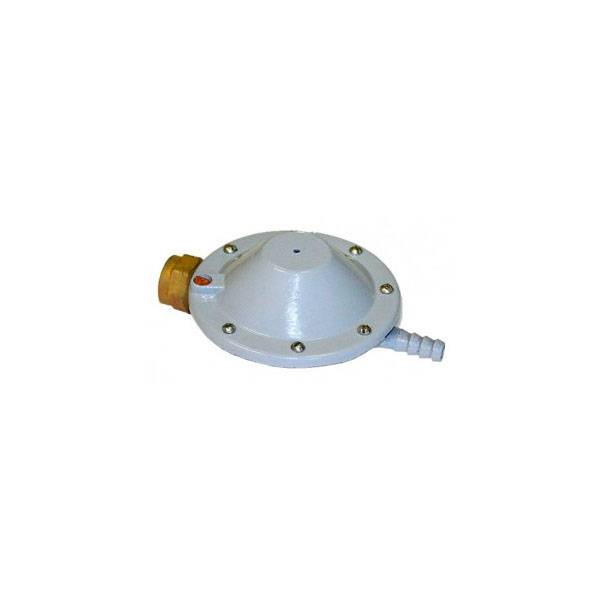

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

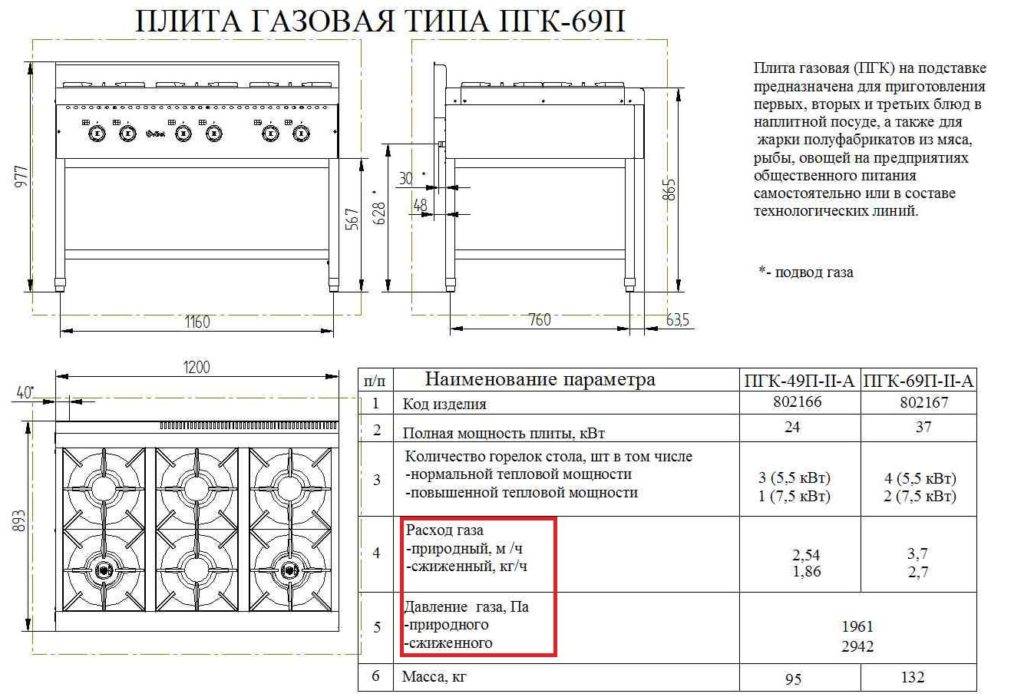

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

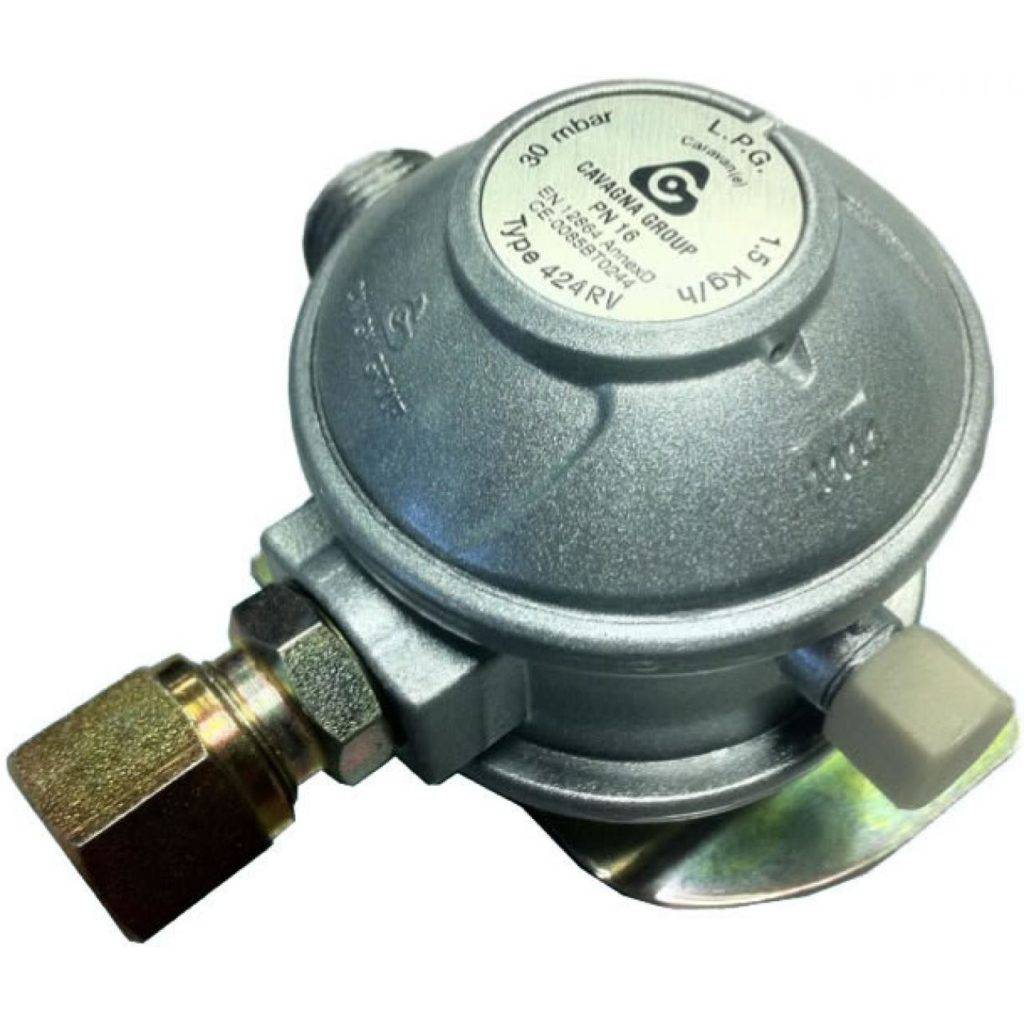

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

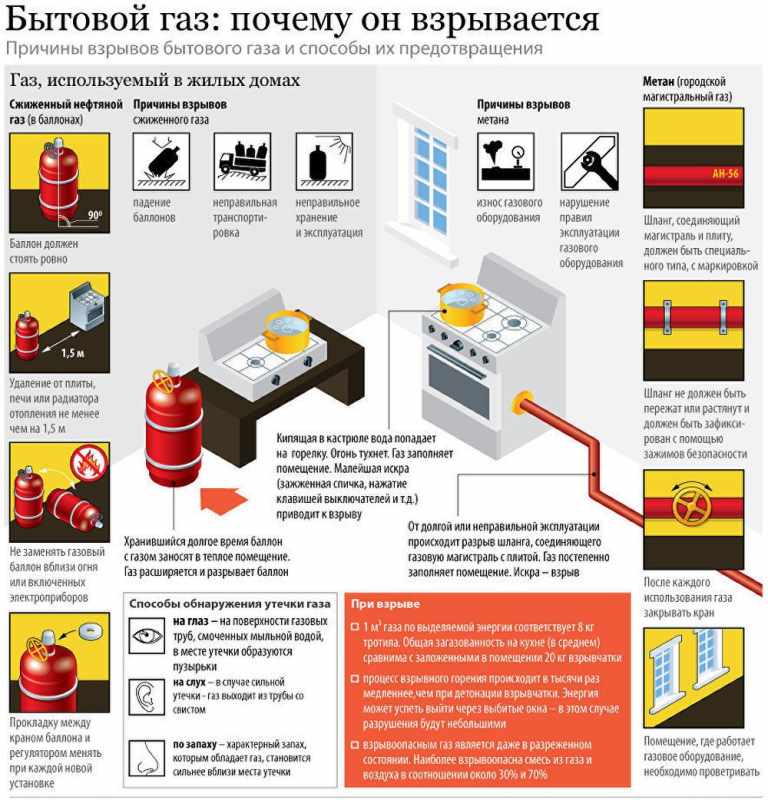

Памятка о бытовом газе

• Пожароопасность.
• Непригодность для дыхания.
• Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
• Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Правила пользования газом

• Исключить соседство с открытым пламенем и источниками тепла.
• Исключить присутствие в рабочей зоне других возгораемых материалов.
• Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
• Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

• металлический или полимерный корпус;
• присоединительный патрубок с накидной гайкой;
• рабочий патрубок с резьбой;
• фильтрующий узел;
• две камеры, между которыми расположена мембрана;
• клапан с седлом на штоке;
• две пружины – задающая и возвратная;
• манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

• выполнять сварочные работы вблизи действующего газового оборудования;
• проверять герметичность открытым огнем – зажигалкой или спичкой;
• отогревать замерзшую арматуру открытым огнем;
• устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
• использовать манометры с неподходящими техническими характеристиками;
• применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

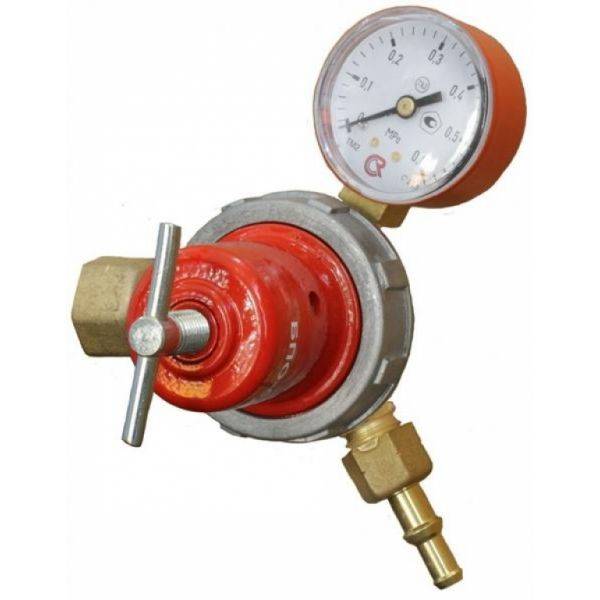

Регулируемый редуктор для газового баллона

Регулируемые газовые редукторы работают по тем же физическим принципам, что и нерегулируемые и имеют сходную конструкцию. Различие заключается в том, что сила сжатия редукционной пружины, подпирающей мембрану, может изменяться с помощью соосного пружине регулировочного винта в простейших моделях либо с помощью маховика и более сложной механической передачи.

Регулируемый редуктор для газового баллона

Принцип работы заключается в том, что, изменяя силу предварительного сжатия редукционной пружины, пользователь изменяет пороговое давление газа в рабочей камере, необходимое для срабатывания и закрытия впускного клапана. К деталям также добавляется манометр, устанавливаемый на рабочем патрубке и позволяющий визуально следить за результатом регулировки.

Устройство и принцип работы кислородного редуктора

Прямое назначение редуктора – обеспечивать постоянное соотношение между входным давлением газа из баллона и выходным, рабочим, которое поступает на сварочную горелку.

Простейший кислородный редуктор состоит из следующих элементов:

1. Запорной пружины.
2. Впускного клапана.
3. Толкателя.
4. Мембраны.
5. Нажимного диска.
6. Нажимной пружины.

Впускной клапан является наиболее ответственным узлом кислородного редуктора. Он постоянно находится под влиянием двух усилий, действующих в противоположных направлениях. Одно из них создаётся исходным давлением кислорода, который находится в баллоне. Это давление стремится отжать запорную пружину вверх, и пропустить газовый поток к толкателю. Вместе с тем второе давление, от мембраны препятствует этому. В результате камера пониженного давления всегда поддерживается равновесие усилий, которые создаются запорной пружиной и мембраной, что обеспечивается настройкой редуктора. В принципе, устройство схоже с ацетиленовым редуктором.

Кислородный редуктор работает в следующей последовательности. При попытке поднять тарелку запорного клапана вверх сила, передаваемая на мембрану от нажимной пружины, стремится воспрепятствовать этому. Если рабочее давление кислорода уменьшить, то нажимная пружина начинает перемещаться вверх и перемещать в том же направлении мембрану. Толкатель преодолевает сопротивление запорной пружины и открывает входное отверстие для прохода газа, находящегося в кислородном баллоне. Расход кислорода соответственно увеличивается. И наоборот, при возрастании рабочего давления оно воздействует на толкатель, тот движется вниз, и производит перекрытие части входного отверстия. При правильно отрегулированном кислородном редукторе между этими двумя процессам постоянно поддерживается динамическое равенство.

Регулировка кислородного редуктора заключается в том, что силу натяжения нижней, нажимной пружины можно изменять. В большинстве случаев для этого используется винт с мелким шагом резьбы. Если этот винт вывёртывается, то натяжение пружины ослабевает, а рабочее давление кислорода снижается. При вворачивании винта давление увеличивается.

В комплект обычных редукторов, которые требуются для выполнения газосварочных работ входят два манометра. Один из них контролирует давление на входе в редуктор, а второй – давление после редуцирования.

Конструктивно кислородные редукторы производятся двух исполнений – прямого и обратного. В редукторах прямого давления исходный кислород, который поступает из баллона, стремится открыть клапан, а в редукторах обратного действия – закрыть его, прижав толкатель к седлу.

Зависимость давления кислорода в баллоне, который снабжён редуктором, изменяется по параболической зависимости: оно максимально в начальный период, а со временем понижается до уровня рабочего давления сварочного процесса (в таком случае редуктор фактически уже и не требуется). На практике редуктор обратного действия оказывается более работоспособным, поскольку может обеспечивать постоянство значений рабочего давления (независимо от исходного давления кислорода в баллоне) до полного опоражнивания баллона. В то же время кислородный редуктор прямого действия при полупустом баллоне рабочее давление понижает, поскольку нарушается соотношение сил, действующих на толкатель. Поэтому такие устройства нуждаются в постоянной регулировке сварщиком.

Как выбрать модель пропанового редуктора?

Обязательными условиями для рассматриваемых устройств промышленного производства должны быть:

1. Наличие плотно прилегающей к корпусу металлической крышки.
2. Несмываемая маркировка, где указаны параметры давления, на которые рассчитан прибор.
3. Универсальный присоединительный ниппель для часто употребляемых диаметров рукава (6,3 мм, 9 мм).
4. Плотное прилегание всех уплотняющих деталей (прокладок) к соответствующим поверхностям. Обычно для проверки этого служит мыльный раствор, при нанесении которого на поверхность не должно образовываться воздушных пузырей
5. Латунный корпус (сталь склонна к ржавчине).
6. Удобный маховичок для перемещения регулировочного винта.
7. Запасная прокладка (опционно может прилагаться также переходник на пропановые баллоны евростандарта, шведского или норвежского производства).
8. Соответствие отечественным стандартам безопасности – ГОСТ 12.2.052 – 81.

В процессе выбора типоразмера пропанового редуктора учитывается также допустимый уровень внешних температур, при которых его использование не представляет опасности для окружающих. Обычно климатический класс данных устройств – УХЛ2, при котором допускается применение редуктора в диапазоне температур -25…+50°С. Для класса УХЛ (умеренный пояс) соответствующий диапазон составляет -15…+45°С. Коэффициент неравномерности передаваемого давления при этом не должен превышать ±0,15.

Важное значение для возможности применения редуктора является также и внешнее состояние устройства. Корпус пропанового редуктора не должен иметь поверхностных вмятин и царапин, не говоря уже о изменениях формы

То же касается и состояния контрольного манометра. Перед установкой в стационарное состояние манометр следует проверить на исправность путём подачи сжатого воздуха: если стрелка прибора неподвижна, редуктором пользоваться нельзя.

Приобретаемое устройство должно полностью согласовываться с техническими характеристиками агрегата, для работы которого оно предназначается. В частности, расход газа не может превышать эксплуатационные характеристики редуктора. При превышении давления на выходе у редуктора (по сравнению с номинальными показателями) автоматика управления основной техникой, как правило, выходит из строя, а сама техника отключается. Предельные значения используемого давления не должны более чем на 10% превышать допустимые значения для техники данного класса. Устройство должно обладать сертификатом соответствия по России.
