КТГ своими руками
Наиболее простым вариантом для реализации в домашних условиях является кавитационный генератор трубчатого типа с одним или несколькими соплами для нагревания воды. Поэтому разберем пример изготовления именно такого устройства, для этого вам понадобится:
- Насос – для нагревания обязательно выбирайте тепловой насос, который не боится постоянного воздействия высоких температур. Он должен обеспечивать рабочее давление на выходе в 4 – 12атм.
- 2 манометра и гильзы для их установки – размещаются с двух сторон от сопла для измерения давления на входе и выходе из кавитационного элемента.
- Термометр для измерения величины нагрева теплоносителя в системе.
- Клапан для удаления лишнего воздуха из кавитационного теплогенератора. Устанавливается в самой верхней точке системы.
- Сопло – должно иметь диаметр проходного отверстия от 9 до 16мм, делать меньше не рекомендуется, так как кавитация может возникнуть уже в насосе, что значительно снизит срок его эксплуатации. По форме сопло может быть цилиндрическим, коническим или овальным, с практической точки зрения вам подойдет любое.
- Трубы и соединительные элементы (радиаторы отопления при их отсутствии ) – выбираются в соответствии с поставленной задачей, но наиболее простым вариантом являются пластиковые трубы под пайку.
- Автоматика включения/отключения кавитационного теплогенератора – как правило, подвязывается под температурный режим, устанавливается на отключение примерно при 80ºС и на включение при снижении менее 60ºС. Но режим работы кавитационного теплогенератора вы можете выбрать самостоятельно.

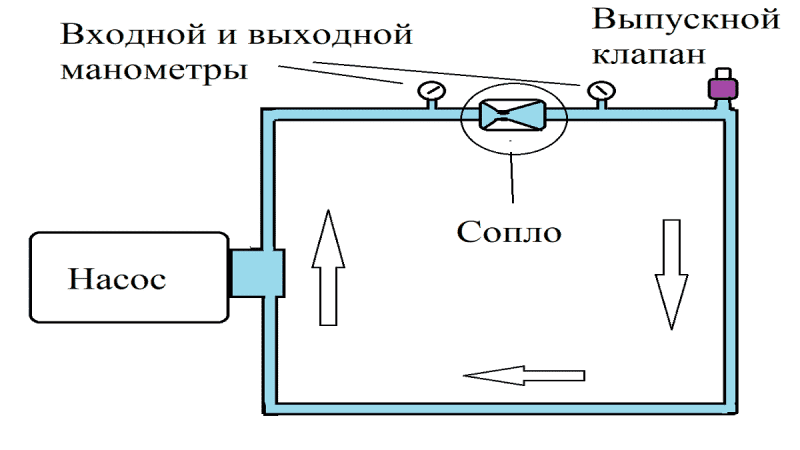

Рис. 6: схема кавитационного теплогенератора
Перед соединением всех элементов желательно нарисовать схему их расположения на бумаге, стенах или на полу. Места расположения необходимо размещать вдали от легковоспламеняемых элементов или последние нужно убрать на безопасное расстояние от системы отопления.
Соберите все элементы, как вы изобразили на схеме, и проверьте герметичность без включения генератора. Затем опробуйте в рабочем режиме кавитационного теплогенератора, нормальным нарастанием температуры жидкости считается 3- 5ºС за одну минуту.

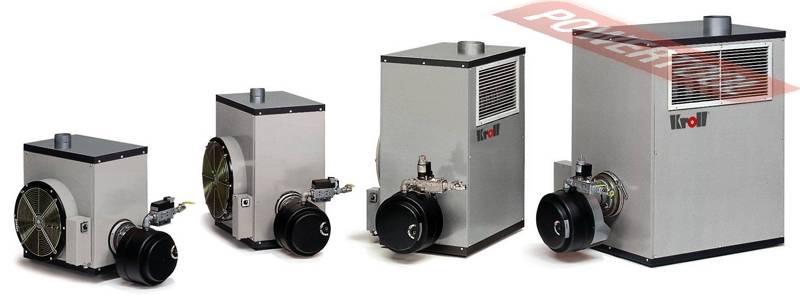

У нас в продаже теплогенераторы следующих видов:
Недорогие стационарные теплогенераторы без подключения к вентиляционным каналам 7 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка
Стационарные теплогенераторы, вертикальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка
Стационарные теплогенераторы, горизонтальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка
Теплогенераторы на отработанном масле с универсальной горелкой 7 моделей Мощность: 40 – 230 кВт Топливо: отработка/печное/нефь/дизель
Теплогенераторы на твердом топливе/биотопливе 8 моделей Мощность: 15 – 350 кВт Топливо: пеллеты/щепа/шелуха
Теплогенераторы для теплиц и птичников 10 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка
Газовые подвесные теплогенераторы (газовые калориферы) Более 30 моделей Мощность: 30 – 110 кВт Топливо: природный и сжиженный газ
Мобильные передвижные теплогенераторы 5 моделей Мощность: 60 – 240 кВт Топливо: дизель
Контейнерные теплогенераторы для буровых установокИндивидуальное исполнение Мощность: 400 – 900 кВт Топливо: дизель/нефть/отработка
Для консультации и подбора теплогенератора звоните:
8
центральный офис
Мы можем Вам перезвонить:
Электрическое отопление производственных помещений
Промышленные электрические конвекторы обладают защитой и допущены к установке даже в пожароопасных помещениях
Останавливая свой выбор на электрическом способе отопления, следует рассматривать два варианта обогрева цеховых или складских помещений:
- с помощью электрических котлов отопления для производственных помещений;
- с использованием переносных электронагревательных приборов.
В отдельных случаях бывает целесообразно устанавливать небольшие электрические печи для отопления производственных помещений с небольшой площадью и высотой потолков.
Электрические котлы обладают КПД до 99%, их работа полностью автоматизирована благодаря наличию программируемого управления. Кроме выполнения отопительной функции, котел может служить источником горячего водоснабжения. Обеспечивается абсолютная чистота воздуха, поскольку нет выброса продуктов сгорания. Однако многочисленные преимущества электрических котлов перечеркиваются слишком высокой стоимостью потребляемой ими электроэнергии.
Электрические конвекторы могут успешно конкурировать с электрическими котлами в сфере отопления производственных помещений. Существуют электрические конвекторы с естественной конвекцией, а также и с принудительной подачей воздуха. Принцип работы этих компактных приборов заключается в способности обогревать помещения способом теплообмена. Воздух проходит через нагревательные элементы, его температура повышается, и далее он совершает обычный цикл циркуляции внутри помещения.
Минусы электрических конвекторов: чрезмерно высушивают воздух, не рекомендуются для обогрева помещений с высокими потолками.
Отопительные излучающие панели за сравнительно короткий срок сумели продемонстрировать свои отличные энергоберегающие характеристики. Внешне они имеют сходство с конвекторами, но их отличие проявляется в особом устройстве нагревательного элемента. Преимуществом электрических излучающих панелей считается их свойство воздействовать на находящиеся в помещении предметы, не нагревая понапрасну воздух. Поддерживать заданную температуру помогают автоматические терморегуляторы.
Какую бы из систем отопления производственного помещения ни решил установить у себя владелец фирмы, основной его задачей должна оставаться забота о сохранении здоровья и работоспособности всего персонала компании.
Как выбрать теплогенератор?
Выбирая отопительное оборудование нужно учесть массу деталей
В первую очередь важно оценить площадь отапливаемого помещения. Чем больше здание, тем мощнее должен быть теплогенератор
Теплоемкость здания рассчитывается по формуле:
р=V·ΔT·k/860
p — искомая теплоемкость;
V — отапливаемая территория (перемножаются высота, длинна и ширина комнаты);
ΔT — разница температурных показателей в здании и за его пределами;
K — теплоизоляция (показатели материала, которым утеплено здание).
Показатели самых часто используемых материалов:
- двойной слой кирпича — 1-1,9 Вт/м°С;
- одинарный слой кирпича — 2-2,9 Вт/м°С;
- деревянные панели или профнастил — 3-4 Вт/м°С;
- современная тепло и гидроизоляция — 0,6-0,9 Вт/м°С.
Показатель количества килокалорий в киловаттах — 860. Общепринятые стандарты — на 1 кВт мощности теплогенератора необходимо от 30 кубометров нагнетаемого воздуха.
Мощность воздухонагревателя должна превышать мощность горелки минимум на 15%. Такое оборудование надежно и эффективно в любой ситуации. Его использование сокращает затраты на электроэнергию
Зная величину теплоемкости можно подобрать оборудование, которое сможет обогреть всю площадь помещения.
Нюансы при выборе теплогенератора
Перед приобретением отопительного оборудования обязательно нужно:
- обустроить дымоход для выхода токсичных газов;
- продумать систему вентиляционных каналов для циркуляции нагретого воздуха;
- с помощью формулы рассчитать мощность устройства.
Выполнив все эти действия можно смело отправляться за приобретением.
Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать мощный напольный генератор и синхронизировать его работу с вентиляцией, осуществляющей забор воздуха сразу с улицы
Для выбора качественной модели газового теплогенератора нужно обратить внимание на следующие нюансы:
- тип и конструкция горелки — актуально, если может потребоваться смена топлива;
- гарантийный талон и техпаспорт — гарантия приобретения оригинального (не бракованного) оборудования;
- качественные комплектующие — такое оборудование стоит дороже, но его срок службы гораздо дольше.
Учитывая эти факторы выбранный теплогенератор прослужит долгие годы.
Советы для выбора надежного оборудования
Следуя простым рекомендациям можно избежать приобретения некачественного товара:
- Покупку лучше совершать в сертифицированных точках продаж. Часто на оптовых базах и в интернете под видом качественного оборудования продают бракованные изделия. Ловушкой является сниженная вдвое стоимость.
- Если нет возможности или вы не успели рассчитать требуемую мощность устройства, то консультанты в магазине выполнять это за вас. Для этого нужно только знать площадь дома, высоту потолков и толщину стен. Произведя расчеты, специалисты предложат оптимальную модель для вашего дома.
- Рекомендуется приобретать марки, имеющие положительные отзывы в сети интернет. Также вы можете заранее узнать, как ведет себя оборудование во время эксплуатации и прочие особенности.
Для домашнего пользования идеальным вариантом станут такие модели как Airmax D 28, Titan 25 (30, 35), Fuela, ТГ-7,5, Дракон 12.
Газовые котлы
Если вам нужно обустроить газовое отопление в частном доме, то наиболее оптимальным вариантом будет газовый котел. Выбирать такое газовое отопительное оборудование необходимо тщательно, так как именно от котла зависит комфорт и тепло в помещении.
Наиболее показательная характеристика газового котла – это мощность. Так, газовые котлы бывают небольшой (4-65 кВт), средней (до 1700 кВт) и большой (до 15000 кВт) мощности.
Газовый котел
В зависимости от мощности газового котла выбирается тип горелки и агрегата. Кроме того, следует учитывать и то, что настенные отопительные приборы обычно имеют маленькую мощность, а напольные – большую. Также напольные и настенные модели отличаются и тем, что у них разная конструкция и материал теплообменника. Для настенных вариантов чаще всего применяются медные теплообменники, а для напольных – стальные или чугунные.
Одноконтурные котлы обогревают только помещение. Так, горячая вода приходит из накопительного бойлера. Двухконтурные котлы предназначены не только для отопительных целей, но и для снабжения горячей водой. Такие котлы могут быть проточными (при небольшом потреблении горячей воды) и со встроенным накопительным бойлером (нагревает воду независимая газовая горелка, или к котлу косвенно подключается змеевик).
Газовые котлы состоят из нескольких элементов:
- Газовая горелка. Это перфорированная прямоугольная конструкция. Внутри она состоит из таких элементов, как газовая форсунка для отопления.
- Теплообменник. Внутри этого короба встроен радиатор с трубами с теплоносителем.
- Циркуляционный насос. Благодаря ему обеспечивается давление в магистрали.
- Расширительный бачок. Предназначен для временного отведения носителя тепла при его нагревании и расширении.
- Прибор отведения продуктов горения.
- Автоматика. Это блок управления работой котла.

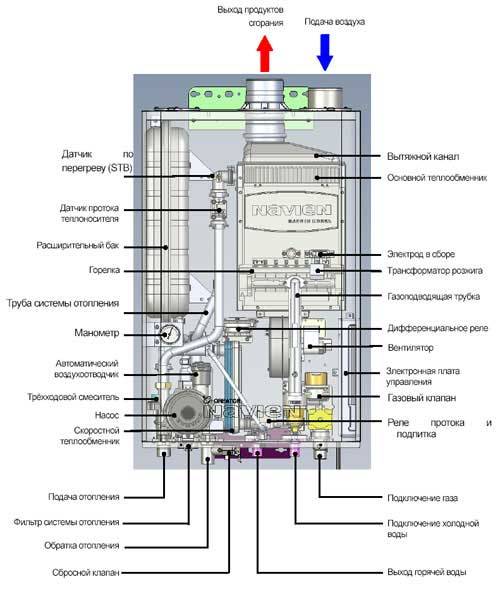

Схема газового котла
Воздушное отопление частного дома своими руками
Сделать самостоятельно воздушное отопление вполне доступно. Если это выполнять на стадии строительства, а не в готовом строении, то цель становится еще более достижимой. Чтобы понять, как сделать воздушное отопление в частном доме, сначала необходимо определить желаемый результат, а затем технически рассчитать возможность его достижения. Расчеты – первостепенный этап данного процесса. Алгоритм действий при самостоятельной организации воздушного отопления может быть следующим.
Вначале требуется выполнить расчеты:
- количества теплого воздуха;
- теплопотерь;
- мощности необходимого оборудования.
Данные вычисления лучше производить (если отсутствуют знания и личный опыт) при участии специалиста-практика.
На основании расчетов проекта создается план воздушной системы отопления.На заметку! При наличии хорошей современной теплоизоляции можно при расчетах взять во внимание следующие проверенные практикой показатели: на 10 м² площади помещения необходимо 750–800 Вт тепла. Затем на основе расчетов проекта создается схема воздушного отопления
Она должна отражать расположение элементов системы, мощность основного агрегата, диаметр воздухоотводных каналов и т. д. Можно воспользоваться предложенными в интернете схемами, но только в том случае, если подходят технические условия
Затем на основе расчетов проекта создается схема воздушного отопления. Она должна отражать расположение элементов системы, мощность основного агрегата, диаметр воздухоотводных каналов и т. д. Можно воспользоваться предложенными в интернете схемами, но только в том случае, если подходят технические условия
Изменения в готовые чертежи нужно вносить с большой осторожностью
После этого закупается оборудование
На данном этапе необходимо обратить внимание на сертификацию оборудования и содержание инструкций. Дополнительно к основным агрегатам следует приобрести воздуховоды (лучше гибкие, шумопоглощающие). Для предотвращения скопления конденсата подающий отвод следует утеплить изоляцией
Для этих целей рекомендуется применять фольгированный утеплитель толщиной до 5 мм. Для соединения воздуховодов удобно использовать скотч. Хороший вариант – армированный алюминиевый. Подойдут также хомуты из металла или термостойкого пластика
Для предотвращения скопления конденсата подающий отвод следует утеплить изоляцией. Для этих целей рекомендуется применять фольгированный утеплитель толщиной до 5 мм. Для соединения воздуховодов удобно использовать скотч. Хороший вариант – армированный алюминиевый. Подойдут также хомуты из металла или термостойкого пластика.
Далее выполняется непосредственный монтаж системы. Его необходимо проводить до отделочных работ
Если же отопление монтируется в помещении с законченной отделкой, стоит уделить особое внимание эстетичности коробов, закрывающих воздуховоды
Как работает отопительная система?

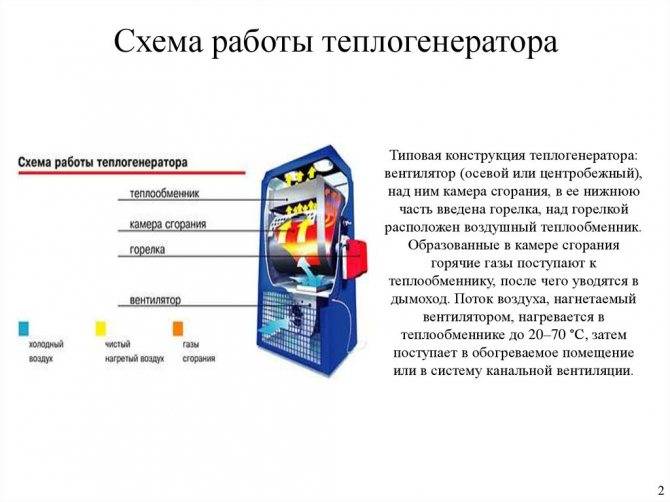

Лопасти вентилятора захватывают воздух и направляют его в теплообменник. Нагретый им воздушный поток циркулирует по зданию, осуществляя несколько циклов.

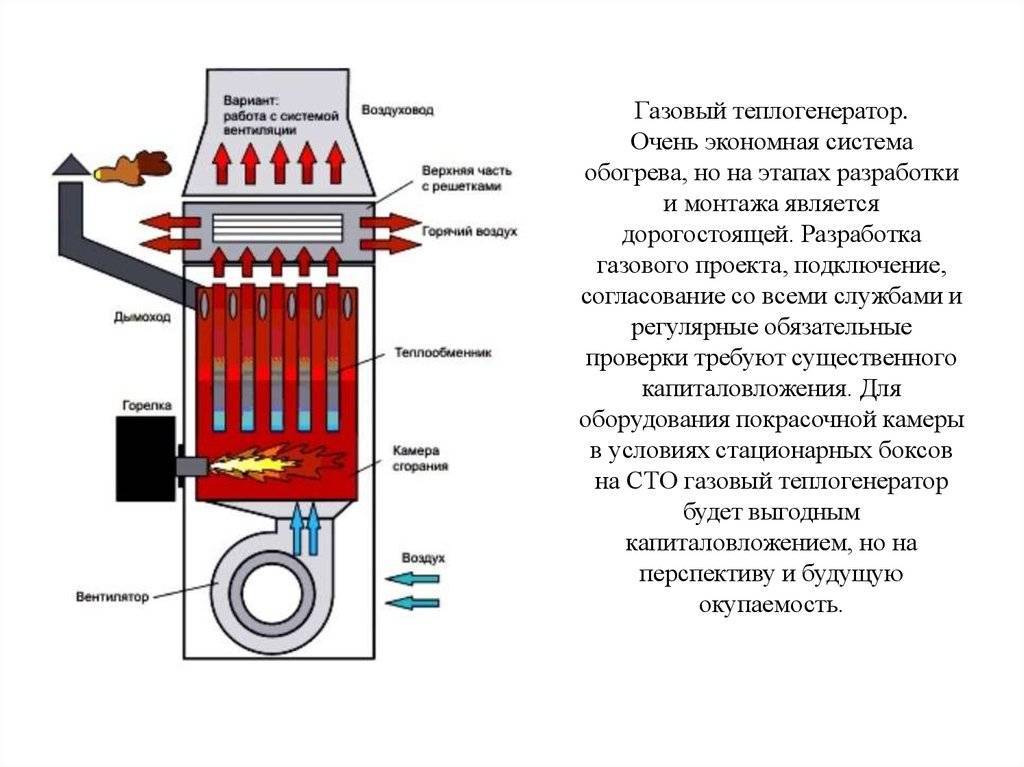

Основное преимущество конструкции газового теплогенератора в том, что расположение камер и отсеков препятствует смешиванию продуктов распада отработанного топлива с воздухом из помещения
В процессе эксплуатации оборудования не нужно опасаться, что лопнет труба, и вы затопите соседей, как это нередко бывает с водяными отопительными системами. Однако в самом генерирующем тепло устройстве предусмотрены датчики, которые в экстренных ситуациях (угрозе поломки) прекращают подачу топлива.
Нагретый воздух подается в помещение несколькими способами:
- Бесканальный. Теплый воздух поступает свободно поступает в обрабатываемое пространство. Во время циркуляции он заменяет холодный, что позволяет поддерживать температурный режим. Использование отопления данного типа целесообразно в небольших помещениях.
- Канальный. Посредством системы воздуховодов соединенных между собой нагретый воздух перемещается по воздуховодам, благодаря чему возможен обогрев одновременно нескольких помещений. Используется для отопления больших зданий с отдельными помещениями.
Стимулирует движение воздушной массы вентилятор или силы гравитации. Теплогенератор можно устанавливать в помещении и за его пределами.
Использование воздуха в качестве теплоносителя делает систему максимально выгодной. Воздушная масса не вызывает коррозию, а также не способна повредить какие-либо элементы системы
Чтобы отопительная система функционировала корректно, следует правильно подсоединить к газовому генератору тепловой энергии дымоход.
Если дымовой канал установлен неправильно, он будет чаще забиваться наростами сажи. Суженный и забитый дымоход будет плохо отводить токсичные вещества.
Достоинства и недостатки дизельных котлов
Как и любое другое оборудование, дизельные котлы имеют свои сильные и слабые стороны. К достоинствам таких агрегатов можно отнести:
- Устройство полностью автоматизировано и способно функционировать в автономном режиме без участия оператора. Длительность непрерывной работы обусловлена исключительно емкостью топливного резервуара.
- При исправной работе автоматики закипание теплоносителя практически невозможно, поскольку мощность установки может быть моментально снижена до минимума за счет отключения подачи горючего.
- При хранении жидкое топливо занимает гораздо меньше места чем запас угля, дров или пеллет.
- Возможность использования в качестве энергоносителя отработанного масла и других жидких горючих отходов.
- В отличие от газовых котлов для отопления частного дома, установка дизельного отопительного оборудования не требует согласования с соответствующими службами и может производиться своими силами.
Наряду с этими неоспоримыми преимуществами следует отметить и существенные недостатки:
- Поскольку работа дизельного котла без автоматической системы управления невозможна, необходимо обеспечить бесперебойное электропитание установки. Несмотря на то что потребление электроэнергии минимально, это все же создает определенные трудности.
- Стоимость стандартного дизельного топлива для отопительных систем заметно выше чем стоимость дров и угля.
- Во избежание загустевания топлива при низких температурах трубопроводы нуждаются в качественной теплоизоляции.
- При хранении горючего в подземном резервуаре в случае утечки возможно отравление почвы и грунтовых вод.
- Необходимость создания котельной, поскольку работа дизельной установки сопряжена с повышенным уровнем шума и возможностью возникновения неприятных запахов.
- Требуется регулярная доставка горючего и организация специального хранилища.
Несмотря на приведенные выше недостатки, котлы, работающие на дизельном топливе, получили самое широкое распространение на дачах и в частных домах благодаря возможности автономной работы, высокому КПД и простоте установки.
Тип используемого топлива
Газовый котёл
Агрегаты, работающие на газе, сейчас самые популярные, так как в большинстве случаев они дают самое выгодное тепло. Если, конечно, можно подключиться к общим сетям. Очень существенный фактор – это удобство голубого топлива, его чистота и безотходность. Такое оборудование работает без вмешательства человека круглые сутки.
Котельная с газовым теплогенератором
Когда магистрали поблизости нет, газовые теплогенераторы можно подключить к баллонам или газгольдерам и получить те же потребительские преимущества. Достаточно только заменить горелку, либо перенастроить существующую. Правда, удовольствие будет не такое дешёвое, ведь расходы на сжиженный пропан-бутан будут примерно в 5 раз выше.
Отдельная тема – котлы конденсационные. Они устроены так, что используют весь потенциал топлива, собирая тепло ещё и из нагретых водяных паров, которые обычно улетают вместе с дымом. Не нужно удивляться, казалось бы, фантастическому КПД, превышающему стопроцентный порог. Когда разрабатывали методику его расчёта, эта технология казалась ещё нереальной. Стоимость конденсационных котлов довольно высока, но на фоне роста цен на газ вложения оказываются оправданными. Стабильная экономия топлива будет на уровне 10 и более процентов.
Твердотопливные отопительные устройства
В тех регионах, где конкретное сырьё не является дефицитом, отопление дома твердотопливным котлом по своим экономическим показателям может соперничать с магистральным газом. Как минимумвторое место им обеспечено.
Твёрдым топливом являются:
- дрова,
- уголь,
- кокс,
- торф,
- брикеты,
- пеллеты.
Да, это всё не совсем чисто. Да, придётся часто заниматься загрузкой топлива и удалением золы. Но ведь есть ещё и пиролизные котлы на дровах, которые могут на одной закладке работать всю ночь, или пеллетные агрегаты, у которых время автономной работы зависит только от вместимости бункера.
Пеллеты – это очень удобно, но не всегда дёшево
Электрический теплогенератор
Тоже довольно распространённое решение. В первую очередь из-за того, что такие котлы довольно легко можно смонтировать и ещё проще эксплуатировать. Например, не нужно заниматься проблемой отвода дыма (за неимением такового), или обеспечивать приток воздуха к устройству. Электрокотлы для отопления частного дома бесшумны и компактны, от них нет ни пыли, ни запахов. Более того, потребителю доступна лучшая управляемость.
И ТЭНовые, и электродные модели обладают достаточно высоким КПД, но экономичность всё равно не их конёк. Электрическое отопление примерно в 10 раз дороже магистрального газового, ему однозначно принадлежит антирекорд. Вроде бы, энергоноситель всегда доступен – вот розетка, подключайся, однако традиционной проблемой является недостаток свободной мощности, чтобы запитать агрегат, рассчитанный на несколько киловатт. И не стоит забывать об аварийных отключениях электричества.
Вот это у ТЭНового котла под кожухом
Жидкотопливное оборудование
Подобные теплогенераторы в основном сжигают солярку, правда, есть котлы, работающие на керосине, нефти, мазуте, отработанных маслах. Также применяются смеси солярки с газом или солярки с маслом. Большинство жидкотопливных котлов имеют «стандартную» конструкцию, если заменить горелку, могут работать на газе, сетевом или сжиженном. Все они хоть и экономичнее электрических, но тепло будет стоить в несколько раз дороже обогрева дома с использованием магистрального газа. К явным недостаткам можно отнести обязательное применение ёмкости для хранения горючего, а также необходимость жёсткого контроля качества и температуры топлива. Вопросы шумности и неприятного нефтяного запаха, по меньшей мере для современных агрегатов, спорны.
Универсальные многотопливные котлы
Возможность переключаться на различные виды энергоносителя позволяет нам чувствовать себя увереннее, особенно если нужно отапливать загородный дом. Как правило, для этого используется одна и та же топка, только необходимо произвести определённые манипуляции с горелкой:
- Её совсем убирают, если нужно использовать дрова (в пеллетных котлах).
- Ставят другие форсунки, когда подключают газовый котёл от баллонов.
- Меняют горелку, чтобы перейти с газа на дизель.
- Устанавливают «навесную» горелку для сжигания газа или солярки в камере твердотопливного котла.
В некоторых моделях используется несколько отдельных камер сгорания, предназначенных для различных видов топлива. Многие твердотопливные котлы снабжаются ТЭНами, которые позволяют поддерживать набранную теплоносителем температуру, или защищать систему от размораживания, когда никого нет в доме.
Использование комбинированного котла
Разновидности теплогенераторов на газу
В сравнении с дизельными, твердотопливными и универсальными теплогенераторами газовое оборудование для воздушного отопления пользуется наибольшей популярностью.
Устройства дифференцируют по габаритам и весу:
- мобильные — удобны в транспортировке;
- стационарные — устанавливаются в одном месте.
Мобильные модели теплогенераторов на газу пользуются меньшей популярностью, поскольку для их работы необходимы газовые баллоны, наполненные сжиженными смесями пропана с бутаном. Самый яркий представитель переносной греющей техники – тепловая пушка.
Чаще всего тепловые пушки применяют для разового повышения температуры на стройплощадках и в торговых комплексах. В быту используют в крайних случаях (отключение отопления в доме).

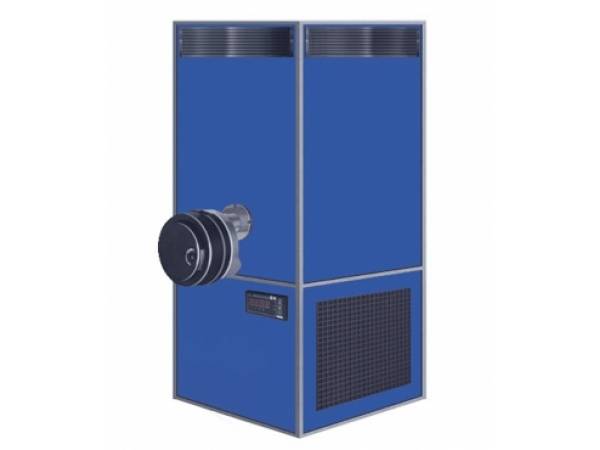

Стационарные модели газовых теплогенераторов могут быть:

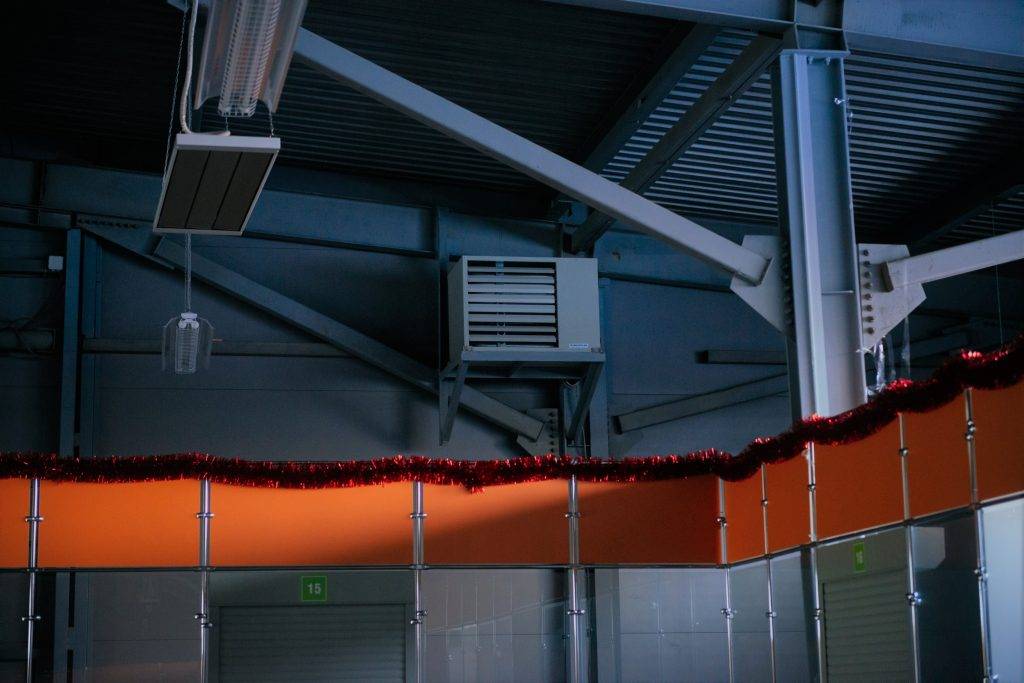

- навесные — навешиваются на вмонтированные в стены кронштейны;
- напольные — устанавливаются на пол.
Настенные модели используются для обогрева небольших объектов, их мощность обычно не превышает 35 кВт. Напольное оборудование рекомендуется применять для отопления небольших площадей. В ряду напольных агрегатов есть модели, которые можно монтировать за пределами здания, т.е. на улице.
Чтобы перерабатывающее газ оборудование атмосферного типа работало постоянно, нужно обеспечить постоянную подачу воздуха в камеру сгорания
В зависимости от распределения нагретого кислорода и способу сжигания газа, оборудование делится на:
- горизонтальное;
- вертикальное.
Для комнат с высокими потолками используются вертикальные устройства, а с низкими потолками — горизонтальные.
Выводы и полезное видео по теме
Интересная информация по расчетам и проектированию воздушного отопления показана здесь:
В этом видео можно посмотреть два варианта относительно недорогого монтажа воздушных отопительных систем с использованием приборов и материалов российского производства:
Воздушное отопление – достойный и выгодный вариант обогрева частного дома. Он отличается более высокой эффективностью по сравнению с традиционными водяными системами и позволяет заметно улучшить качество жизни в доме. Но чтобы гарантировать успешную реализацию этой идеи, система должна быть правильно просчитана и профессионально спроектирована.
Появились вопросы? Или есть опыт личного использования воздушного отопления для дома? Поделитесь, пожалуйста, собственным мнением по этому вопросу. Оставляйте , задавайте вопросы, делитесь советами в расположенном ниже блоке.
