Газовые конденсатосборники на газопроводе: строение и назначение сборника конденсата + нюансы монтажа и ТО

Устройство дымохода для турбокотла

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

  1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
  2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
  3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
  4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

Основные элементы коаксиального дымоотвода:

  • прямой участок с оголовком на конце;
  • такой же двустенный отвод под 90° или 45°;
  • адаптер – переходник на коаксиальный выход котла;
  • соединительные хомуты, фланцы;
  • эластичные манжеты, фартуки;
  • ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
  • крепеж.

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Кто проводит замену?

Независимо от того, кто платит за замену газового крана, самостоятельное ее проведение владельцем оборудования, без привлечения специализированной службы, не допускается. Тут нужно соблюдать технику безопасности и иметь специальные знания. Поэтому по закону любые такие монтажные работы на газовых сетях могут проводиться только сервисной организацией, с которой у собственника заключено соглашение на ремонт и обслуживание (абз. 2 п. 10 Правил № 410).

Обычно такие функции исполняет горгаз, филиал регионального ПАО «Газпром газораспределение». Договоры с ними заключают управляющие организации. Оставить заявку можно через УК, ТСЖ, ЖСК либо непосредственно в сервисную службу горгаза.

Нюансы обслуживания оборудования

По графику, разработанному инженером газопоставляющего предприятия, производится продувка конденсатосборников и проверка их технического состояния. Эти работы считаются опасными, поскольку в конденсате содержится не только вода, но и легко воспламеняемый жидкий бутан, зачастую составляющий большую часть жидкости. Поэтому проводят обслуживание двое специалистов, только днём, не во время грозы.

Также запрещено сливать конденсат сразу в автоцистерну – только в металлические стационарные ёмкости с оградой или в котлован. Если поблизости есть нефтепровод, можно сливать конденсат в него.

Чтобы опустошить конденсатосборник низкого давления, понадобится насос, мотопомпа или вакуумная цистерна. Из конца трубки извлекают пробку, подключают к ней шланг насоса, открывают кран и запускают насос. Откачку продолжают, пока из насоса не перестанет течь жидкость, а затем его отключают, кран перекрывают, отсоединяют шланг и возвращают на место пробку.

Конденсатосборники среднего и высокого давления в насосе, как правило не нуждаются. В них предусмотрено 2 стояка: с конденсатом и с газом, на каждом есть кран, и обычно открыт только тот, что на газовом.

Чтобы освободить резервуар от жидкости, поворачивают оба вентиля: газовый закрывают, а конденсационный открывают. Жидкость выходит под давлением газа из магистрали. Для экономии времени и трудозатрат, этот процесс можно автоматизировать посредством контрольно-измерительных приборов и автоматики.

Если не удалить конденсат вовремя, гидроудар или пробка может не только препятствовать подаче газа, но и повредить трубу.

Кроме удаления собранного конденсата, обходчики газопровода проверяют наличие и точность табличек, указывающих на их расположение, а также исправность самого агрегата и связанной с ним запорной арматуры. При необходимости ремонт выполняется сразу или составляется акт, по которому в последствии выезжает специальная бригада.

Конденсатосборник на газопроводе

Конденсатосборники – это специальные устройства, служащее для сбора и удаления конденсата и воды из транспортируемого газа, создающие определенные сложности в эксплуатации газопроводов, а также даже новейшего компрессорного оборудования и газораспределительных станций. Чаще всего скопление конденсата происходит в зимний период года.

Места установки

Сборники для конденсата рекомендуется устанавливать в низких участках газопровода, и частота их установки зависит от интенсивности оседания конденсата. Большее количество конденсатосборников устанавливается на головном отрезке газопровода, где и оседает основная масса конденсата, губительно влияющего на состояние газопровода. Также сборники конденсата устанавливаются в месте соединения газовой трубы с компрессорной станцией, считающимся слабым участком данной системы.

Виды конденсатосборников

Конденсатосборники, в зависимости от давления транспортируемого газа, разделяются на 3 вида: конденсатосборники низкого, среднего или высокого давления.

Сборники среднего и высокого давления обычно оснащаются водоотводящей (продувочной) трубкой, соединенной с баком, на конце которой устанавливается запорная арматура – кран, задвижка либо вентиль. Конденсатосборники низкого давления с водоотводящей трубкой, выведенной под ковер газовый, обычно на конце оснащаются пробкой или муфтой.

В настоящее время конденсатосборник для газопровода может изготавливаться со специальной изоляцией (материал полилен) и без нее, с патрубками под приварку из стали или с неразъемными соединениями сталь-полиэтилен. Конденсатосборники перед отгрузкой клиенту в обязательном порядке проходят сплошной контроль на прочность.

Обслуживание

Конденсатосборник на газопроводе в обязательном порядке требует периодического обслуживания независимо от условий его эксплуатации, ведь если конденсат, скопившийся в сборнике, не будет вовремя удален, это может привести к образованию гидравлических закупорок и, как следствие, к нарушению подачи газа.

Откачка конденсата является работой с повышенной степенью опасности, поэтому для ее выполнения привлекаются 2 специалиста. Устранение конденсата должно происходить обязательно по составленному главным инженером газового хозяйства графиком удаления конденсата и непременно в дневное время.

Обходчики газовых магистралей должны следить за правильным функционированием сборников конденсата, за исправностью установленной на водоотводящих трубках конденсатосборника арматурой, за внешним видом и правильной установке газовых коверов, а также за состоянием указателей настенных, которые показывают точное (в метрах) местоположение конденсатосборников и других элементов газовой системы.

Строение и принцип работы сборника

Конденсатосборники низкого давления принципиально отличаются от арматуры, рассчитанной на функционирование с газопроводом среднего или высокого давления.

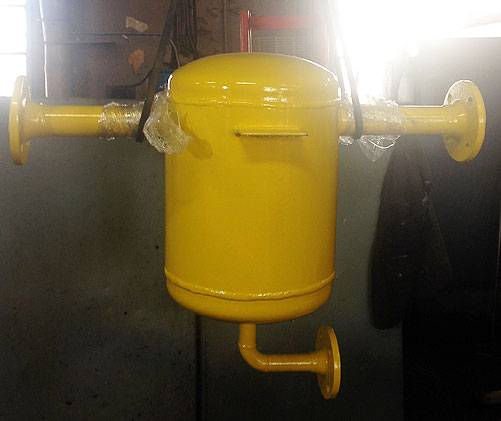

Это вертикальная цилиндрическая ёмкость с выпуклым или конусообразным дном, к верхней части стенок которой с двух сторон приварены патрубки для соединения с газопроводом, а через крышку выведена трубка к поверхности земли, под специальный козырёк – ковер, для откачки конденсата.

Газ проходит по верхней части стакана из одного патрубка в другой, а все жидкие или твёрдые примеси из него оседают на дне. В таких системах давления газа недостаточно, чтобы вытолкнуть жидкость через трубку агрегата, и её необходимо откачивать насосом, подобно тому, как вы пьёте напиток из стакана через соломинку.

В надземных конденсатосборниках иногда отводящая трубка расположена снизу, и конденсат просто сливается при открытии крана под силой тяжести

Коденсатосборники среднего и высокого давления – это расширительные баки, в которых газ как бы отстаивается. За счет значительного увеличения площади сечения, по сравнению с газопроводными трубами, скорость потока падает, и все тяжелые жидкие и твердые частицы успевают оседать.

Основная часть агрегата – сборник – представляет собой цилиндрическую ёмкость с выпуклыми оконечностями, как у цистерны. От неё сверху отведены два патрубка: по первому конденсат самотёком поступает из трубопровода, а по второй газ, попавший в конденсатор вместе с жидкостью, возвращается в трубопровод.

Продувочная трубка для удаления конденсата в устройствах среднего или высокого давлений обязательно оснащена краном – а не пробкой, как в первом варианте. В некоторых случаях давления газа в системе может оказаться достаточно, чтобы удалить весь конденсат при открытии крана. Чаще так происходит с конденсатосборниками, установленными на поверхности земли.

В подземных резервуарах только при давлении не менее 15-20 кПа накопившаяся жидкость самостоятельно поднимается по отводящей трубке и выплёскивается из неё в специальный резервуар. При этом, у поверхности земли она может замерзать, от чего не только прекращается отвод конденсата, но и может пострадать трубка, в которой это произойдёт, вплоть до разрыва.

Чтобы избежать замерзания в зимнее время, в подземных конденсатосборниках высокого и среднего давления предусмотрен ещё один стояк, заполненный газом, установленный параллельно отводящей трубке. Он соединён с основным у поверхности земли и создаёт в нём обратное давление, не выпуская жидкость в мороз.

Кроме того, такие накопители конденсата обычно оснащают дополнительным оборудованием. Это может быть манометр для контроля давления внутри резервуара, датчик уровня жидкости, который покажет, сколько конденсата уже собрано, сигнализатор заполнения, подающий команду обслужить агрегат и спустить собранную жидкость.

Не редкость в таких установках – устройство автоматического удаления жидкости. На конденсатосборнике, установленном перед компрессором, сигнализатор заполнения автоматически отключает его.

Особенности выбора арматуры и оборудования

Выбирая арматуру для газовых трубопроводов следует особо тщательно отнестись к химическим и физическим свойствам материала из которого она изготовлена.

Самыми востребованными материалами для изготовления газовой арматуры являются чугун и сталь. Это связано с требованиями к повышенному уровню прочности и надежности. Полимерные элементы, которые прекрасно подходят для водоводов здесь неприменимы, вдобавок их легко можно повредить.

Сталь является самым популярным материалом для изготовления газовой арматуры. Такое оборудование имеет доступную стоимость и высокую прочность

Специалисты не рекомендуют использовать на газовых трубопроводах оборудование с уплотнительными вставками из бронзы. Это связано с тем, что в составе СУГ присутствует сероводород, который может оказывать негативное влияние на бронзу и медные сплавы.

Порядок установки конденсатосборника

Способ и порядок подключения коденсатосборника зависит от места его установки.

Основные места для сбора и отведения конденсата из газа таковы:

  1. На выходе из газгольдера в автономных системах газоснабжения.
  2. На низких участках газовой трубы или в точке соединения труб с противоположным уклоном.
  3. В начале («голове») газопровода – у нефтеперерабатывающего завода, после ГРС или резервуара для хранения.
  4. Перед компрессором, во избежание сбоев в его работе, а также перед заводами и другими промышленным потребителями.
  5. На выходе газа из компрессора – здесь конденсат собирается, если компрессор был остановлен, либо из резервуаров откачивали нефть, заполняя их газом.

Разработка плана расположения коденсатосборников – задача для главного инженера компании, транспортирующей и раздающей газ потребителям.

Он определяет не только места установки таких агрегатов и расстояние между ними, но и тип, размер и другие характеристики. После монтажа о расположении оборудования должны точно сигнализировать специальные таблички, указывающие направление и расстояние до него.

Установленный подземный конденсатосборник должен находиться на расстоянии от водоёмов, колодцев, деревьев и строений, на его расположение указывают таблички

При выборе места для конденсатосборника учитывают также удобство дальнейшего обслуживания. Должен оставаться не только свободный доступ к трубке для откачки конденсата, но и возможность при необходимости откопать его для обслуживания, ремонта или замены. Само устройство располагается не меньше, чем за 2 м до ближайшей стены, а его соединение с трубой – не ближе 1 м от стены. Также запрещен монтаж таких устройств выше точки промерзания грунта.

Частные потребители могут столкнуться с необходимостью установки конденсатосборника только на газгольдере – на этом вопросе остановимся подробнее. Газгольдер устанавливается на расстоянии от дома, по требованиям нормативов – не менее 10 м, а потому труба до цокольного ввода прокладывается обычно горизонтально под землёй.

В такой схеме эту трубу делят на 2 части с противоположным уклоном, и на их стыке, в самой низкой точке, устанавливают конденсатосборник. Под него заливают небольшой фундамент, а сам агрегат ставят на ножки, для минимизации коррозии. Вход и выход устройства приваривают к газовой трубе, а трубку для откачки конденсата удлиняют до поверхности земли, затыкают пробкой и накрывают ковером.

Подключать конденсатосборник можно только неразъёмными соединениями, сваркой, а резьбовые и фланцевые недопустимы. Это обеспечивает безопасность эксплуатации и снижает риск утечек

Если газ выводится на поверхность земли вертикально, прямо от газгольдера, то место для сбора конденсата – самое начало трубы. При этом один патрубок приваривают к трубе, а второй – либо к ней же, чуть ниже, либо к самому резервуару. Трубка для откачки конденсата выводится параллельно газовому стояку.

Конструкция конденсатосборников

Устройства для сбора конденсата могут иметь различные размерные параметры и конструктивные особенности, которые зависят от интенсивности появления конденсата и давления газовой среды в трубопроводной системе.

На газопроводах низкого давления с трубами небольшого диаметра применяют устройства цилиндрической формы, соединяемые с магистралью патрубками. На трубопроводах низкого давления верхний свободный конец трубки для отвода конденсата глушится пробкой с резьбой. Для изготовления корпуса используются цельнотянутые и электросварные трубы.

Конденсатосборники в сетях высокого давления, в которых трубы имеют диаметр, превышающий 350 мм, выполнены в виде тройников. На газопроводах среднего и высокого давления на верхнем конце влагоотводящей трубки устанавливают на резьбе муфтовый кран, заглушенный пробкой. Сами трубки заключают в стальной кожух.

Конденсатосборник газовый может иметь полиэтиленовые или стальные патрубки под приварку. Потребителю поступают устройства, оснащённые антикоррозионной защитой, имеющие нанесённый на корпус номер и сопровождаемые паспортом. Паспорт подтверждает соответствие изделия нормативным требованиям на изготовление и испытания.

Количество кондесатосборников в сети рассчитывается, исходя из объёма конденсата, циркулирующего в сети, и параметров трубопровода.

Появление влаги в двухконтурных котлах

Помимо дымохода, конденсат появляется и на водопроводной трубе 2-х контурного газового котла. Он возникает из-за разности температур воды в подающем канале и окружающей среды. В результате труба покрывается ржавчиной и выводит оборудование из строя.

Причин возникновения несколько:

  • нарушение работы вентиляции, проверяют это, оставив на ночь дверь в помещении открытой, если наутро верхняя часть трубы просохла, причина в плохой вытяжке;
  • неблагоприятный микроклимат в помещении, что нормализуют проветриванием, кондиционированием или установкой поглотителя влаги;
  • неправильно заданный режим работы устройства.

Из-за особенностей работы 2-х контурного котла избавиться от конденсата полностью нельзя, однако поможет ряд приемов, благодаря которым образование влаги уменьшится. К ним относится:

  • теплоизоляция труб контура;
  • утепление дымохода.

В качестве теплоизолятора для контурной трубы выступают: вспененный полиэтилен, ППУ, минватные плиты, жидкие керамические составы и прочие. Их приобретают в магазине и подбирают исходя из особенностей и марки оборудования.

Особенности теплоизоляции труб:

  • перед устройством теплоизолятора трубу ошкуривают, обрабатывают ацетоном и ортофосфорной кислотой, наносят эпоксидную шпаклевку или грунтовку;
  • диаметр термоизолятора на 2-3 мм больше диаметра трубы;
  • перед монтажом материал разрезают на отрезки, количество которых зависит от длины труб;
  • при устройстве отрезка на трубу технический разрез находится внизу и сверху обматывается прочной нитью;
  • пространство между трубой и изоляцией заполняют монтажной пеной.


Утепление трубы

Назначение конденсатосборников

Газопроводные сети рассчитаны на непрерывную передачу газа с различными качественными характеристиками и показателями влажности. Транспортировка неосушенного газа в холодный период становится причиной испарения влаги из газовой среды. Избыток конденсата в сети снижает эффективность её эксплуатации и ухудшает качество подаваемого потребителям газа. Поэтому в газопроводных сетях необходима установка устройств, своевременно удаляющих из системы накопившуюся влагу.

Установка конденсатосборников требуется на газопроводных сетях всех давлений. Максимальные скопления конденсата происходят у головы трубопровода и в его нижних точках. Именно в этих местах монтируют конденсатосборники на газопроводе. Кроме того, установка этих устройств необходима перед компрессорами и компрессорными станциями.

Конденсатосборники аккумулируют влагу, удаляемую установленным способом:

  • На линиях низкого давления вывод собранной влаги производят с использованием вакуум-цистерны или насосного оборудования.
  • Из сборных устройств сетей среднего и высокого давлений влага уходит под воздействием давления газа.

Конденсатосборники

Промышленные, бытовые и коммунальные газопроводные сети оснащают качественным оборудованием, обеспечивающим надёжность и безопасность их эксплуатации. К важнейшим элементам сетей относятся не только трубы, но и арматура различного назначения. Одним из устройств, поддерживающих рабочее состояние газопроводных систем, является конденсатосборник.

Назначение конденсатосборников

Газопроводные сети рассчитаны на непрерывную передачу газа с различными качественными характеристиками и показателями влажности. Транспортировка неосушенного газа в холодный период становится причиной испарения влаги из газовой среды. Избыток конденсата в сети снижает эффективность её эксплуатации и ухудшает качество подаваемого потребителям газа. Поэтому в газопроводных сетях необходима установка устройств, своевременно удаляющих из системы накопившуюся влагу.

Установка конденсатосборников требуется на газопроводных сетях всех давлений. Максимальные скопления конденсата происходят у головы трубопровода и в его нижних точках. Именно в этих местах монтируют конденсатосборники на газопроводе. Кроме того, установка этих устройств необходима перед компрессорами и компрессорными станциями.

Конденсатосборники аккумулируют влагу, удаляемую установленным способом:

  • На линиях низкого давления вывод собранной влаги производят с использованием вакуум-цистерны или насосного оборудования.
  • Из сборных устройств сетей среднего и высокого давлений влага уходит под воздействием давления газа.

Конструкция конденсатосборников

Устройства для сбора конденсата могут иметь различные размерные параметры и конструктивные особенности, которые зависят от интенсивности появления конденсата и давления газовой среды в трубопроводной системе.

На газопроводах низкого давления с трубами небольшого диаметра применяют устройства цилиндрической формы, соединяемые с магистралью патрубками. На трубопроводах низкого давления верхний свободный конец трубки для отвода конденсата глушится пробкой с резьбой. Для изготовления корпуса используются цельнотянутые и электросварные трубы.

Конденсатосборники в сетях высокого давления, в которых трубы имеют диаметр, превышающий 350 мм, выполнены в виде тройников. На газопроводах среднего и высокого давления на верхнем конце влагоотводящей трубки устанавливают на резьбе муфтовый кран, заглушенный пробкой. Сами трубки заключают в стальной кожух.

Конденсатосборник газовый может иметь полиэтиленовые или стальные патрубки под приварку. Потребителю поступают устройства, оснащённые антикоррозионной защитой, имеющие нанесённый на корпус номер и сопровождаемые паспортом. Паспорт подтверждает соответствие изделия нормативным требованиям на изготовление и испытания.

Количество кондесатосборников в сети рассчитывается, исходя из объёма конденсата, циркулирующего в сети, и параметров трубопровода.

Правила обслуживания конденсатосборников

Откачка конденсата относится к разряду работ повышенной опасности. Выполняют её 2 специалиста в дневное время по графикам, составленным главным инженером газового хозяйства.

В обязанности обходчиков газовых магистралей входит контроль правильного функционирования устройств, исправности арматуры, установленной на водоотводящих трубках, состояния указателей места расположения оборудования.

Грамотно произведенный монтаж и периодическое обслуживание конденсатосборников обеспечивают длительный безремонтный период этих устройств.

Заказать конденсатосборники

Вы можете заказать конденсатосборники в компании «Феникс», воспользовавшись одним из способов, доступных на странице Контакты, либо заполнив следующую форму.

Этапы строительства

Перед началом строительной работы разрабатывается детальный чертеж колодца с расположением всего газового оборудования, а также схема-привязка к местности, которая учитывает безопасный подход к люку и все нормы по удаленности различных объектов. Само строительство осуществляется в следующем порядке:

  1. Рытье шахты колодца нужной глубины.
  2. Засыпка подушки из щебня и песка с тщательной трамбовкой. Толщина слоя составляет 10-20 см в зависимости от размеров сооружения и состава почвы.
  3. Монтаж армировки из стальных прутков диаметром 8-12 мм в виде сетки.
  4. Заливка бетона. Толщина днища составляет 15-20 см. Для изготовления приямка устанавливается опалубка.
  5. Возведение стенок. При монолитной конструкции возводится деревянная опалубка, устанавливается стальная армировка, после чего заливается бетон. Железобетонные кольца поочередно опускаются вниз и устанавливаются строго вертикально, при этом шов заделывается цементным раствором. Для ввода труб формируются каналы на нужной высоте.
  6. Гидроизоляция стенок. Она выполняется в зазоре между стенками колодца и грунтом. Для ее изготовления применяется битум и рубероид. При необходимости укладывается теплоизоляция из минеральной ваты.
  7. Заделка ввода. Герметизация труб обеспечивается при помощи гильз, которые заливаются битумом.
  8. Установка перекрытия. Для этого применяется железобетонная плита с отверстием для люка.
  9. Монтаж оборудования и установка люка.
  10. Проверка качества строительства и контрольные испытания.

Правила монтажа

Чтобы конденсат не скапливался, система дымоотвода должна быть:

  • водостойкой;
  • герметичной;
  • защищенной от коррозии;
  • утепленной.

Обеспечить эти условия может только правильный монтаж дымохода, выбор его материалов, утепление и герметизация в процессе сборки. Описание нюансов этих процессов можно узнать на видео ниже, с кратким обзором видов дымоходов и требованиями к их установке.

Основные положения:

  • нижняя труба располагается раструбом к выходу;
  • все стыки обрабатываются герметиком;
  • отклонения по вертикал в пределах 30 % допускаются;
  • расстояние по горизонтали не превышает 1 метр;
  • сечение труб по всему каналу одинаково.


Т-образный конденсатосборник

Запрещено:

  • применение дымохода из кирпича;
  • использование грибков и зонтиков у оголовья отвода.

Чтобы конденсат не собирался, обязательно наличие конденсатосборника и отводчика, обеспечение хорошей тяги

Важно не забывать о плановой чистке газового котла и профилактике состояния внутренних стенок дымохода

Установка дымоходов для газовых котлов

  1. Перед началом монтажа дымохода для газового котла, трубы нужно промыть, потому что в процессе транспортировки, в них мог попасть мусор.
  2. Жаропрочность стены. Если постройка выполнена из негорючих материалов – этот пункт пропускается. Если же нет, на том месте, где будет котёл, закрепляется слой жаростойкого материала (хотя бы 3 мм толщиной). Котёл располагается в 45 см. от стены.
  3. На высоте 1 – 1,5 м. устанавливаются планки, к которым крепится котёл.
  4. Устанавливается фильтр на трубу подвода воды. По обе стороны фильтра монтируется запорная арматура.
  5. Подготовка отверстия в стене. Наносятся размеры. К патрубку котла присоединяется проходной элемент.
  6. Делается отверстие в стене, изолируется.
  7. Устанавливается тройник с ревизией. Одевается заглушка.
  8. Соединяются звенья трубы, к стене крепятся кронштейнами через 2 метра или чаще.
  9. Стыки усиливаются хомутами.
  10. Проверяется тяга. Если в конструкции котла есть вентилятор – этот пункт не актуален.
  11. Приглашаются специалисты для подведения газа.
  12. Система подключается к энергосети.


Подключение газового котла к дымоходу

Можно окрасить дымоход термостойкой краской. Она поможет защитить трубу от коррозии.

Открывать газовый вентиль и пускать котёл в работу имеют право только сотрудники газового хозяйства!

Разновидности сооружений

Виды газовых колодцев определяются конструкцией, применяемыми материалами и заглублением шахты. По глубине выделяются такие сооружения:

  1. Колодцы мелкого заложения. Так может называться неглубокий колодец, который находится выше уровня промерзания почвы (как правило, не глубже 1 м). Работы в них проводятся при частичном погружении рабочего в шахту.
  2. Глубокие колодцы. Они заглубляются ниже уровня промерзания (вплоть до 2-2,5 м). Человек при обслуживании полностью опускается в шахту.
  3. Особо выделяются коверы (можно увидеть на фото). Это прочная емкость, в которой устанавливается запорная аппаратура и которая частично заглубляется в грунт. Обслуживание такого устройства обеспечивается с поверхности, открыв крышку, оно полностью закрывает и защищает оборудование.

По технологии возведения колодцы могут быть монолитными, т.е. изготавливаться путем заливки бетоном, или сборные (кольца, кладка, срубы). В качестве материала стенок шахты используются железобетонные колодезные кольца, кирпич, камень, дерево, бетон.

Установка компенсаторов

а — линзового с задвижкой; б — резинотканевого; 1 — нижний кожух; 2 — верхний кожух; 3 — штифт; 4 — муфта; 5 — насадка; 6 — колпак; 7 — ковер малый; 8 — подушка под ковер; 9 — труба водогазопроводная усиленная; 10 — фланец приварной; 11 — задвижка; 12, 14 — прокладки; 13 — компенсатор двухлинзовый

Ввиду того что в колодцах очень часто находится вода, гайки и стяжные болты ржавеют, поэтому работа с ними затрудняется, а в отдельных случаях эксплуатационный персонал оставляет стяжные болты на линзовых компенсаторах, не свертывая гайки. Линзовый компенсатор перестает выполнять свою функцию, поэтому новые конструкции компенсаторов не предусматривают стяжных болтов. При ремонтах применяют струбцину для сжатия компенсаторов.

В связи с тем что компенсаторы выполнены из тонкостенной стали толщиной 3-5 мм, они не могут быть равнопрочны трубе. Ограниченность давления — основной недостаток линзовых компенсаторов. Для увеличения допустимого давления компенсаторы изготовляются из более прочной стали, с большим количеством волн, но меньшей высоты.

Существуют компенсаторы, выполненные из гнутых, обычно цельнотянутых труб (П-образные и лирообразные). Основной недостаток таких компенсаторов — большие габариты. Это ограничивает их применение на трубопроводах больших диаметров. В практике газоснабжения гнутые компенсаторы распространения не получили и совершенно не применяются в качестве монтажных компенсаторов при установке задвижек.

Большим достоинством обладают резинотканевые компенсаторы (рисунок выше). Они способны воспринимать деформации не только в продольном, но и в поперечном направлениях. Это позволяет использовать их для газопроводов, прокладываемых на территориях горных выработок и в сейсмоопасных районах.
