Газовые горелки на баллончик: принцип работы + рекомендации по выбору и использованию

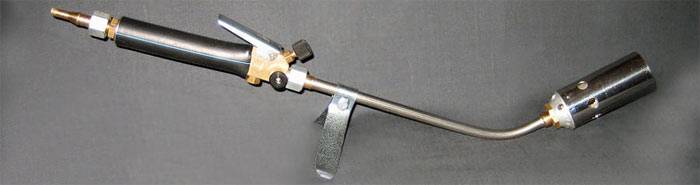

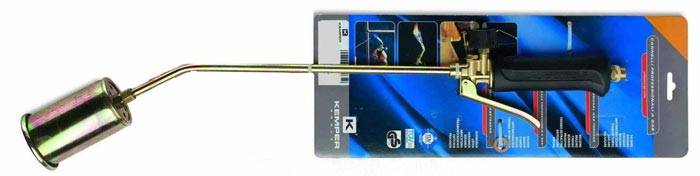

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

Расход пропана, кг/ч.
Тепловая мощность горелки, кВт.
Пределы регулировки длины факела, мм.
Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
Номинальная температура разогрева поверхности, ºС.
Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

6 Советы по эксплуатации

Длительность эксплуатации горелки напрямую зависит от правильности ее использования. Если соблюдать соответствующие правила, то проблем не будет даже у новичков

Обходиться с ней нужно предельно осторожно, поскольку это прибор высокой опасности. Правила применения горелки:

устанавливается она на ровной поверхности, если расположить ее под наклоном, это можно привести к аварии;
запрещено с ее помощью сушить обувь и одежду;
если имеется в наличии дополнительный баллон, его нужно беречь от солнца;
пополнять баллон самостоятельно нельзя, это нужно делать на специальных станциях, газ при этом соединяется с другими добавками в строгих пропорциях;
во время работы запрещается касаться нагреваемой части прибора, так как можно получить ожог;
нельзя прикасаться к предохранительным частям прибора;
эксплуатация допускается в местах с хорошей вентиляцией и на безопасном расстоянии от огнеопасных предметов;
во время работы запрещено оставлять устройство без наблюдения;
перед началом работы нужно проверить, насколько правильно соединены топливо и баллон.

Если это прибор мультитопливного типа, то изнутри он оснащен тонким металлическим тросом, который не только прогревает топливное вещество, но и способствует лучшей чистке. Когда загрязнения обильные, в процессе эксплуатации устройства можно столкнуться со сложностями, поскольку вытащить трос будет сложно. Для этого нужно использовать захват.

Когда имеются проблемы с очисткой прибора, потребуется прогреть топливный трубопровод. Сначала достают трос и выполняют его прогрев, пока тот не раскалится. За счет этого удалится весь скопленный кокс. Если нужна более тщательная чистка, то выкручивается форсунка, а система промывается топливом. В этом случае потребуется специальная игла.

Чистить горелку нужно даже тогда, когда она исправна, так как профилактические мероприятия тоже очень важны. Собирать и разбирать ее нужно очень аккуратно и с использованием инструментов. Нельзя допускать повреждения резьбовых элементов.

Функциональные виды газовых горелок и их характеристики

Минигорелки с цанговым соединением относятся к специальной группе пожаробезопасных инструментов при выполнении сложных строительных работ и дорогостоящего оборудования, где риск повреждения должен быть сведен к минимуму.

Основными параметрами этого типа горелок есть температура рабочей зоны и геометрические размеры пламени. У дешевых приборов температура равна низкому порогу — 800−1000С. Поскольку воздух поступает благодаря естественному подсосу, его всегда не достаточно для полного горения. Поэтому более дорогие аппараты имеют совершенную систему воздухоподачи с использованием особых каналов, увеличивающих объем воздуха, и, соответственно, рост температур до 1200C.

Эжекторные горелки со всасыванием воздуха, благодаря разрежению, развивают пламя с большей Т до 1400−1600 С, а объем воздуха пропорционален давлению газа. Благодаря этому принципу построена система регулировки Т и размеров факела с помощью регулировочного вентиля.

Максимальная пороговая температура сварки — 2000−2400С, достигается путем концентрации воздуха в горящей зоне, а также применения газа МАПП с образованием газовоздушного высокотемпературного конуса, по своим параметрам сопоставимого со стационарным газовым сварочным постом.

Паяльная горелка на баллончик

Паяльные лампы с наддувом

Эти лампы со специальным устройством, что делает их основным инструментом у специалистов, работающих с цветными металлами. Высокотемпературный режим с регулировкой параметров факела подходят для качественной пайки или иной термической обработки, с режимами высокой точности по температурам и геометрии факела.

Специфика агрегата влияет на размер конструкции и сопел. Небольшие применяются для ювелирных работ. Приборы среднего класса с толщиной конуса от 4.0 до 9.0 мм, используют для электропайки кабельных линий электросетей, медных труб в системах тепло и водоснабжения.

Мощные крупные горелки используются при художественной ковке, точных работ по гибке и штамповке. Они являются основой системы самодельных печей и горнов.

Туристическая горелка с баллончиком

Туристические горелки

Эти модификации относятся к классу низкотемпературных, широкого спектра целей и применяются как для жилищной сферы, так и для монтажно-строительных работ. Обычно они заменяют электрофены на площадках, где отсутствует электроэнергия.

Главный минус этих приборов, отсутствие инжекторов и, как следствие, низкое качество пламени, что проявляется при наклонах выполнения работ из-за естественного плескания наполненного топлива. Данный эффект не проявляется в приборах дорогого класса, оборудованных редуктором и системой подогрева.

Из-за своих недостатков такие горелки не применяются для пайки. Область их применения — розжиг твердого топлива или прогрев материалов, с использованием открытого факела. Незаменимость такого инструмента продемонстрирована в работах по оттаиванию трубопроводных систем, подогрева двигателей в авто, снятие краски и иных подготовительных работ.

Горелка резак

Высокотемпературные модели

Этот тип горелок вместо пропан-бутана заполняется MAPP-газ с Т конусного горения до 2400 С. Конус в таких устройствах имеет четко выраженную границу. Устройства дорогие и применяются для высокоточных работ для ковки и гибки больших деталей из высокоуглеродистых сталей.

Положительной возможностью MAPP-газа является возможность обработки узлов из нержавейки, при этом даже самые изящные узлы не деформируются

Еще одно важное преимущество модели — низкая Т кипения газового наполнителя, поэтому его возможно применять для работ при Т -20 С, в том числе и в приборах не оборудованных контура подогрева

Рейтинг лучших газовых горелок на баллончик

Из всего многообразия можно выделить следующие модели, которые пользуются наибольшей популярностью у покупателей:

Rexant GT-19

Компактная газовая горелка с возможностью регулировки уровня пламени. В качестве топлива можно использовать бутан, пропан и изобутан. Расход горючего – 80 г/ч. Подойдет для быстрого нагрева поверхностей. Максимальная температура пламени – 1400 градусов Цельсия. Цена в магазинах – от 500 рублей.

ДОСТОИНСТВА:

удобно крепится к баллону щелчком
зажигается с первого раза
горит устойчиво
есть кнопка поджига, пьеза работает исправно
плотно сидит на баллоне

НЕДОСТАТКИ

газ регулируется очень резко, надо очень плавно крутить ручку регулировки пламени

Rexant GT-19

Energy GTI-100

Газовая горелка повышенной мощности, которую можно использовать в качестве паяльной лампы. Главные достоинства – удобство эксплуатации и компактные размеры. Температура пламени – 1300 градусов Цельсия. Еще одно достоинство – экономичность. Расход топлива всего 80 г/ч. Цена – от 600 рублей.

ДОСТОИНСТВА:

устойчивое пламя
экономичный расход газа
наличие пьезоподжига
надежно подключается к баллону
все пластиковые детали находятся далеко от места нагрева (не оплавятся)

НЕДОСТАТКИ

при работе с наклоном необходим предварительный прогрев горелки, иначе – нестабильное пламя

Energy GTI-100

DAYREX DR-45

Удобная горелка, обеспечивающая безопасное использование за счет системы безопасности, которая предохраняет места соединений от утечек топлива. Головка горелки может вращаться на 360 градусов, при этом сила пламени не изменится. Цена в магазинах – от 700 рублей.

ДОСТОИНСТВА:

сделана аккуратно, собрана крепко
надежная система безопасности
экономный расход газа
высокий показатель мощности
подробная инструкция на русском языке

НЕДОСТАТКИ

не обнаружено

DAYREX DR-45

Flame Gun

Горелка, которая предназначена для туристических целей благодаря малому расходу газа и компактным размерам. Также можно использовать при работе с металлическими изделиями. Автомобилистам пригодится при откручивании закисленных болтов и удалении старой краски с поверхностей. Цена в магазинах начинается от 400 рублей.

ДОСТОИНСТВА:

отличное качество
многофункциональность
выдает устойчивое ровное пламя
легко включается и выключается
пламя легко регулируется вентилем

НЕДОСТАТКИ

не обнаружено

Flame Gun

Sturm 5015-KL-02

Бытовая газовая горелка с защитой пламени от воздействия ветра, что окажется особенно полезным при розжиге костров или мангалов. Расход топлива чуть выше, чем у представленных ранее моделей и составляет 86 г/час. В качестве топлива используются изобутан, пропан и бутан. Цена в магазинах начинается от 550 рублей.

ДОСТОИНСТВА:

при помощи колеса можно регулировать мощность пламени
поджиг осуществляется при помощи пьезо-элемента
горит стабильно при поворачивании в разные стороны через 2 мин. прогрева
зажигает с первого раза
плотно надевается на баллон

НЕДОСТАТКИ

по отзывам некоторых покупателей, быстро выходит из строя

Sturm 5015-KL-02

STAYER 55584 MASTER

Небольшая газовая горелка массой всего в 150 грамм. Предусмотрена функция регулировки силы пламени, максимальная температура – до 1300 градусов. В качестве топлива используются пропан или бутан. Цена в магазинах – от 400 рублей.

ДОСТОИНСТВА:

надежная сборка
многофункциональность
удобная система управления пламенем
надежное крепление
пьезоподжиг работает без нареканий

НЕДОСТАТКИ

не обнаружено

STAYER 55584 MASTER

Kemper Emper 1064 E

Горелка, используемая для монтажных строительных работ, а также при пайке изделий из меди. Предусмотрена регулировка силы пламени, а также его фиксация. В комплекте имеются две насадки. Для работы с горелкой понадобится баллон с резьбой. Цена в магазинах – от 2 000 рублей.

ДОСТОИНСТВА:

долговечность
небольшой вес
экономичный расход газа
2 рабочие насадки
функция предварительного нагрева

НЕДОСТАТКИ

не обнаружено

Kemper Emper 1064 E

Лучшие газовые горелки на баллончик с пьезоподжигом

Представляют собой насадки, которые нужно надевать на специальные емкости, заправленные газом. Прибор приводится в действие кнопкой, с ее помощью можно регулировать подачу пламени. В более сложных конструкциях предусмотрено наличие складных ножек и шланга с вентилем. Популярность портативных газовых горелок с пьезоподжигом обусловлена низкой ценой, низким расходом топлива и простотой устройства. В этом разделе представлено 3 номинанта, которые были выбраны из 10 других моделей и на основании технических данных стали лучшими в своей категории.

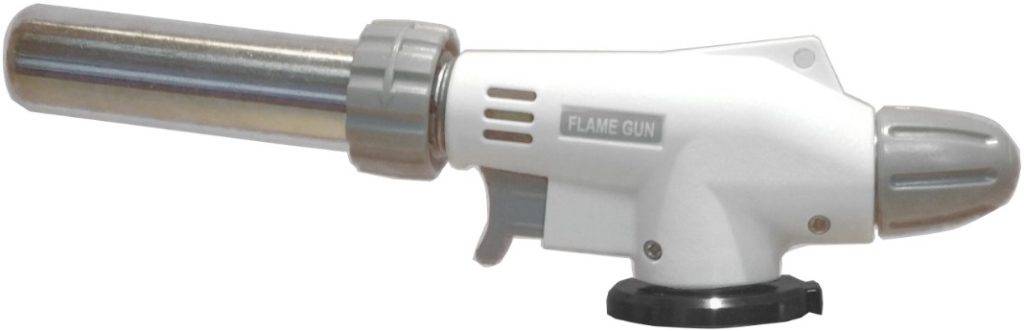

Flame Gun

Горелка к баллончику с топливом крепится пружинящими разрезными втулками, т.е. ее надевают и слегка поворачивают в нужную сторону. Латунное сопло оснащено 5 отверстиями, что обеспечивает равномерное распределение газа. Небольшие габариты и вес обеспечивают легкость транспортировки устройства в пеших походах. Пьезозапал повышает комфорт использования при розжиге дров или угля, приготовлении пищи. В быту его применяют для отогрева замерзших труб, обжига металла. Вентиль регулировки мощности и длины пламени расположен на тыльной стороне корпуса.

Достоинства

Возможность поворота сопла на 360 градусов;
Высокая мощность подачи газа;
Небольшой расход топлива;
Низкая цена.

Недостатки

Ненадежное соединение горелки с баллоном, быстро разбалтывается фиксатор;
Невозможность эксплуатации при низкой температуре.

Большинство пользователей оставляют положительные отзывы о номинанте топа. Его используют, как газовую горелку для пайки медных проводов, розжига котла и других бытовых нужд. Отмечают удобное расположение вентиля, с помощью которого можно легко регулировать интенсивность и длину пламени.

Energy GTI-100

Согласно инструкции прибор рекомендуют для розжига угля и костров, приготовления пищи, размораживания металлических изделий, обжига или удаления краски. Удобство применения даже в труднодоступных местах обусловлено эргономичным дизайном, малыми габаритами и весом. Пластиковые элементы конструкции расположены вдали от зоны нагрева, что повышает надежность модели.

Достоинства

Низкая цена;
Экономичный расход топлива;
Высокая мощность подачи топлива;
Надежное клапанное соединение баллончика с горелкой.

Недостатки

Первые 2-3 мин. баллончик с горелкой нельзя наклонять, пламя гаснет;
Невозможность использования при минусовой температуре.

Эксперты и пользователи подтверждают высококачественную сборку прибора, удобную фиксацию горелки с баллончиком. Отмечают, что после долгого использования канал поступления газа не деформируется, горение остается равномерным.

Nabia ST-3000

Высокомощная горелка оснащена технологией Anti-Flare, которая предотвращает выброс пламени и обеспечивает безопасность при использовании прибора под углом 360 градусов. Непрерывное эксплуатировать прибор можно около 2 ч. Пламя нагревается до 1450 градусов, его интенсивность регулируется вентилем. Стоимость модели превышает цену других номинантов рейтинга в 2 раза.

Достоинства

Диаметр сопла больше, чем у других номинантов;
Малый вес, обеспечивающий удобство транспортировки;
Удобное расположение рычага зажигания;
Эргономичный дизайн.

Недостатки

Высокая цена;
Цанговое соединение горелки с баллончиком.

Негативные отзывы о газовой горелке Nabia ST-3000 не зафиксированы. Единственным минусом пользователи считают высокую цену при недостаточно прочном креплении устройства к емкости с топливом. При этом все отмечают быстрое решение поставленных задач за счет высокой мощности и температуры нагрева.

Лучшие огнетушители

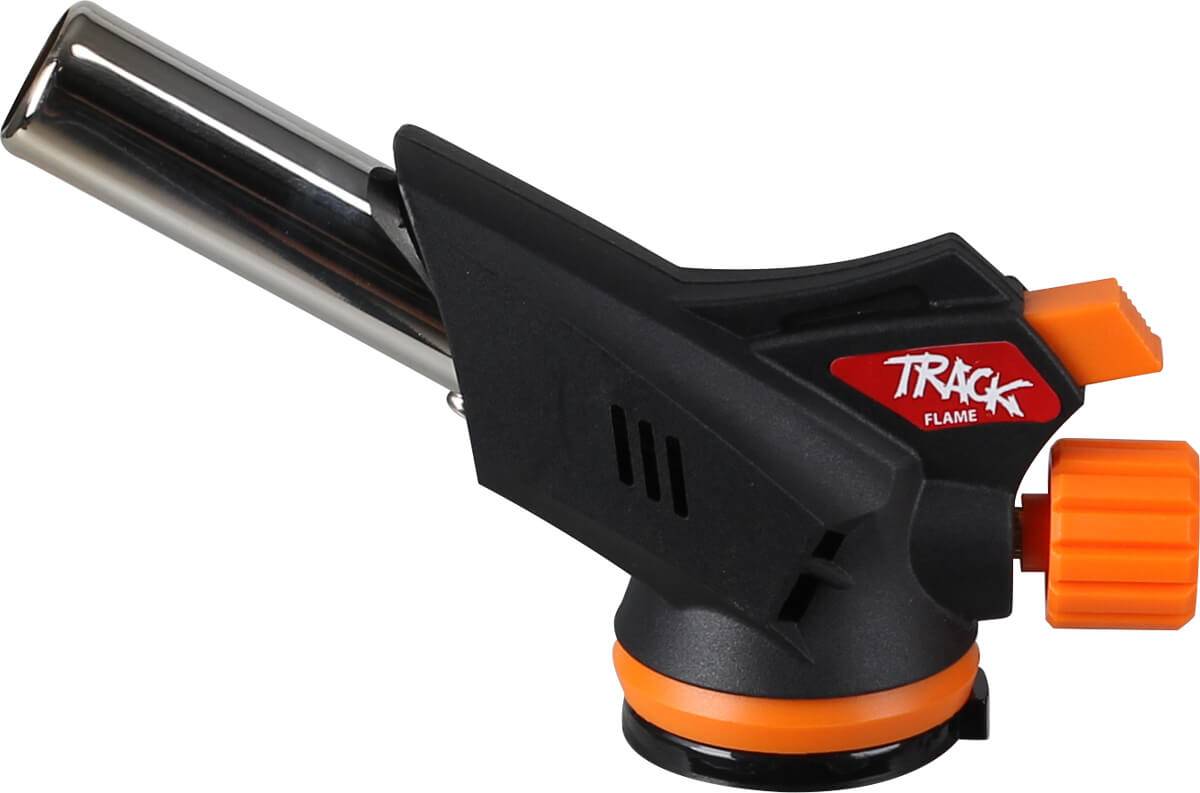

Устройство горелки с пьезоподжигом

Такая модификация горелки на баллончик, работает с баллонным газом и отличаются тем, что имеют специальный безопасный механизм для розжига — пьезоподжиг.

Они выпускаются как с баллончиками одноразового использования, так и многоразового. Существуют варианты, работающие со стационарными источниками газа — с пропаном или природным газом.

Основная область применения таких моделей — пайка медных деталей, например, змеевиков или теплообменников водогрейных бытовых котлов или других узлов из не тугоплавких металлов. Они могут работать с разными припоями.

Принцип работы горелки с пьезорозжигом довольно прост. При работе из баллона под давлением подается стандартная газо-горючая смесь: ацетилен, пропан или бутан.

Газ поступает в рабочее сопло, перемешивается с воздухом, увеличивая скорость истечения. Пьезорозжиг поджигает газовоздушную смесь, которая горит с выделением тепловой энергии и передается лучистым теплообменом.

Что нужно для подключения

Перед тем, как подключить газовую плиту к баллону, необходимо подготовить оборудование. Для этого вам понадобятся:

Специальные жиклеры. Стандартные модели предназначены для централизованной подачи природного газа. Если использовать такую плиту для баллонного газа, то он будет выходить слабо, газ будет гореть желтым пламенем, медленно нагревать посуду и даже коптить. В этом случае нужно либо приобрести специальную плитку, либо заменить жиклеры на меньшие по размеру.
Газовый редуктор. Это устройство выравнивающее давление подачи газа при снижении его концентрации в емкости.
Специальный сильфонный или резиновый шланг с накидными гайками.
Металлические хомуты для крепления шланга.
Газовый кран или вентиль.
Мыльный раствор. Он нужен, чтобы проверить герметичность соединений.

1. ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. К выполнению работ с использованием газовой горелки допускается работник не моложе 18 лет, прошедший медицинский осмотр и не имеющий противопоказаний по состоянию здоровья, имеющий необходимую теоретическую и практическую подготовку, прошедший вводный и первичный на рабочем месте инструктажи по охране труда и обучение по специальной программе, аттестованный квалификационной комиссией и получивший допуск к самостоятельной работе. 1.2. Работник, выполняющий работы с использованием газовой горелки (далее — работник), должен периодически, не реже одного раза в год проходить обучение и проверку знаний требований охраны труда и получать допуск к работам повышенной опасности. 1.3. Работник, независимо от квалификации и стажа работы, не реже одного раза в три месяца должен проходить повторный инструктаж по охране труда; в случае нарушения работником требований безопасности труда, а также при перерыве в работе более чем на 30 календарных дней, он должен пройти внеплановый инструктаж. 1.4. Работник, не прошедший своевременно инструктажи и проверку знаний требований охраны труда, к самостоятельной работе не допускается. 1.5. Работник, выполняющий работы с использованием газовой горелки, допущенный к самостоятельной работе, должен знать: меры безопасности при использовании газовых баллонов и горелок. Правила, нормы и инструкции по охране труда и пожарной безопасности. Правила пользования первичными средствами пожаротушения. Способы оказания первой помощи при несчастных случаях. Правила внутреннего трудового распорядка организации. 1.6. Работник, направленный для участия в несвойственных его профессии работах, должен пройти целевой инструктаж по безопасному выполнению предстоящих работ. 1.7. Работнику запрещается пользоваться инструментом, приспособлениями и оборудованием, безопасному обращению с которым он не обучен. 1.8. Во время выполнения работ с использованием газовой горелки на работника могут оказывать воздействие, в основном, следующие опасные и вредные производственные факторы: — возможность возникновения пожара при пользовании газовой горелкой; — возможность взрыва газового баллона; — нагретые до высокой температуры поверхности газовой горелки; — неудобная рабочая поза. 1.9. Работник, выполняющий работы с использованием газовой горелки, должен знать о том, что при производстве работ наиболее вероятной причиной травматизма могут быть ожоги от открытого пламени газовой горелки. 1.10. Для защиты от воздействия опасных и вредных производственных факторов работник должен пользоваться спецодеждой, спецобувью и другими средствами индивидуальной защиты. 1.11. Для предупреждения возможности возникновения пожара работник должен соблюдать требования пожарной безопасности сам и не допускать нарушения этих требований другими работниками; курить разрешается только в специально отведенных для этого местах. 1.12. Работник обязан соблюдать трудовую и производственную дисциплину, правила внутреннего трудового распорядка; следует помнить, что употребление спиртных напитков, как правило, приводит к несчастным случаям. 1.13. Если с кем-либо из работников произошел несчастный случай, то пострадавшему необходимо оказать первую помощь, сообщить о случившемся руководителю и сохранить обстановку происшествия, если это не создает опасности для окружающих. 1.14. Работник, при необходимости, должен уметь оказать первую помощь, пользоваться медицинской аптечкой. 1.15. Для предупреждения возможности заболеваний работнику следует соблюдать правила личной гигиены, в том числе, перед приемом пищи необходимо тщательно мыть руки с мылом. 1.16. Не допускается выполнять работу, находясь в состоянии алкогольного опьянения либо в состоянии, вызванном потреблением наркотических средств, психотропных, токсических или других одурманивающих веществ, а также распивать спиртные напитки, употреблять наркотические средства, психотропные, токсические или другие одурманивающие вещества на рабочем месте или в рабочее время. 1.17. Работник, допустивший нарушение или невыполнение требований инструкции по охране труда, рассматривается, как нарушитель производственной дисциплины и может быть привлечен к дисциплинарной ответственности, а в зависимости от последствий — и к уголовной; если нарушение связано с причинением материального ущерба, то виновный может привлекаться к материальной ответственности в установленном порядке.

Как выбрать для горелки

Итак, вы хотите купить газовый баллон для своей горелки, но не знаете, какой вам нужен, нужно понять несколько вещей:

Для чего нужен баллон (горелка для туризма, горелка для работы).
В каких условиях он будет эксплуатироваться.

Определиться с бюджетом.
Понять, какой размер баллона подойдет вам больше всего.

Каких объемов баллончики предпочитаете покупать?

МалыеБольшие

Чаще всего горелки используются для двух целей — в туризме и в качестве паяльной лампы. Если вам нужен баллон для паяльной лампы, то просто купите обычный баллон с пропаном или бутаном. Стоят они дешев, особых требований к ним не имеется. Главное — подобрать баллон, который подойдет по размеру и форме крепления к паяльной лампе.

В случае с туристическими баллонами все интереснее. Выбирать нужно исходя из того, как долго вы будете в походе или путешествии и какие климатические условия вас ожидают. Исходя из расстояний и длительности путешествия нужно выбрать размер баллона — чем дольше, тем больше нужен баллон. Исключение — поездки по «цивилизованным» местам, где можно найти магазин с газовыми баллонами. В автономные походы в дали от населенных пунктов стоит взять с собой запасные картриджи.

В случае с климатом, нужно смотреть на маркировку модели баллона. Есть универсальные баллоны, которые предназначены для 4-х сезонов, но слишком экстремальные температуры они не выдержат. Если вы будете ехать где-то, где температура будет ниже -15 градусов, то нужно выбирать зимние баллоны. То же самое — в случае с очень жарким, влажным климатом.

Мнение эксперта

Торсунов Павел Максимович

По бюджету: выбирайте только те баллоны, которые не слишком сильно будут отягощать ваш бюджет. Главное, чтобы они не были какими-то кустарными или без сертификации. Лучше взять с собой еще один запасной баллон, чем потратить все деньги на один дорогой. Состав смеси у крайне дорогих и баллонов из средней ценовой категории редко изменяется настолько, что это влияет на качество работы горелок.
