Газовая горелка из паяльной лампы своими руками: руководство по изготовлению и эксплуатации

Как пользоваться паяльной лампой?

Приборы являются пожароопасными, поэтому надо соблюдать строгие меры предосторожности. О том, как настроить паяльную лампу, можно понять по алгоритму действий:

1. Заполнить бак горючим не больше 3/4 объема резервуара.
2. Получить давление после 6–10 плавных ручных нажатий.
3. Налейте в ванночку горючее: бензин или этиловый спирт, который при сгорании не оставляет копоти.
4. Поджечь топливо для первоначального подогрева испарителя.
5. Открыть запорную иглу после сгорания и отрегулировать размер факела.
6. Завершить работу паяльной лампы при помощи гашения. Для этого нужно закрыть иглу.
7. Остудить прибор, потом открыть резервуар для спуска давления.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

• Возникновение пожароопасной ситуации;
• взрыв газовой емкости;
• ожоги от открытого огня;
• термический ожог от нагретых поверхностей резака.

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

• Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 оС.
• Для легкоплавких материалов возможна даже сварка.
• Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
• В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
• На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
• Для смоления свиных туш
• Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

Конструктивные особенности бензиновой лампы

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

Обращение со старыми лампами

Старые, давно не используемые паяльные лампы необходимо сначала осмотреть снаружи. При осмотре нужно проверить насколько легко открываются все клапаны, крышка резервуара. Регулировочный кран должен легко поворачиваться. После этого нужно проверить корпус на герметичность. Для этого насосом накачивают воздух в лампе, не заправленной топливом. Затем кисточкой наносят густой мыльный раствор на все резьбовые соединения, кран. Проверять нужно в закрытом состоянии и в открытом.

Если все соединения герметичны и насос исправно создает давление в корпусе, кран выполняет свои функции, открывая и закрывая горелку, можно заправлять лампу и запускать.

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Обращение со старыми лампами

Старые, давно не используемые паяльные лампы необходимо сначала осмотреть снаружи. При осмотре нужно проверить насколько легко открываются все клапаны, крышка резервуара. Регулировочный кран должен легко поворачиваться.

После этого нужно проверить корпус на герметичность. Для этого насосом накачивают воздух в лампе, не заправленной топливом. Затем кисточкой наносят густой мыльный раствор на все резьбовые соединения, кран. Проверять нужно в закрытом состоянии и в открытом.

Если все соединения герметичны и насос исправно создает давление в корпусе, кран выполняет свои функции, открывая и закрывая горелку, можно заправлять лампу и запускать.

Паяльная лампа, как устройство для производства разнообразных ремонтно-строительных работ, по-прежнему широко востребовано. Их популярность обусловлена компактностью, оперативностью в применении, а, при условии верной эксплуатации – также и безопасностью. Как правильно работать с лампой и вовремя её обслуживать поговорим ниже.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему. При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт

Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
4. Давление газа устанавливается до режимного значения, открывается вентиль.
5. По шлангам топливо поступает к пропановому прибору.
6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

ЧИТАТЬ ДАЛЕЕ: Топ-16 лучших радиаторов отопления – Рейтинг 2020 года Сделать горелку – одно дело, правильно ей пользоваться – другое. Простая горелка может стать причиной взрыва или пожара.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

• работать рядом с открытым огнем;
• баллон держать в наклонном состоянии;
• располагать под солнцем сосуды;
• осуществлять работы без редуктора;
• проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

• Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
• Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
• Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
• Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
• Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
• Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
• Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
• Газовые горелки для печи, каминов, систем отопления.

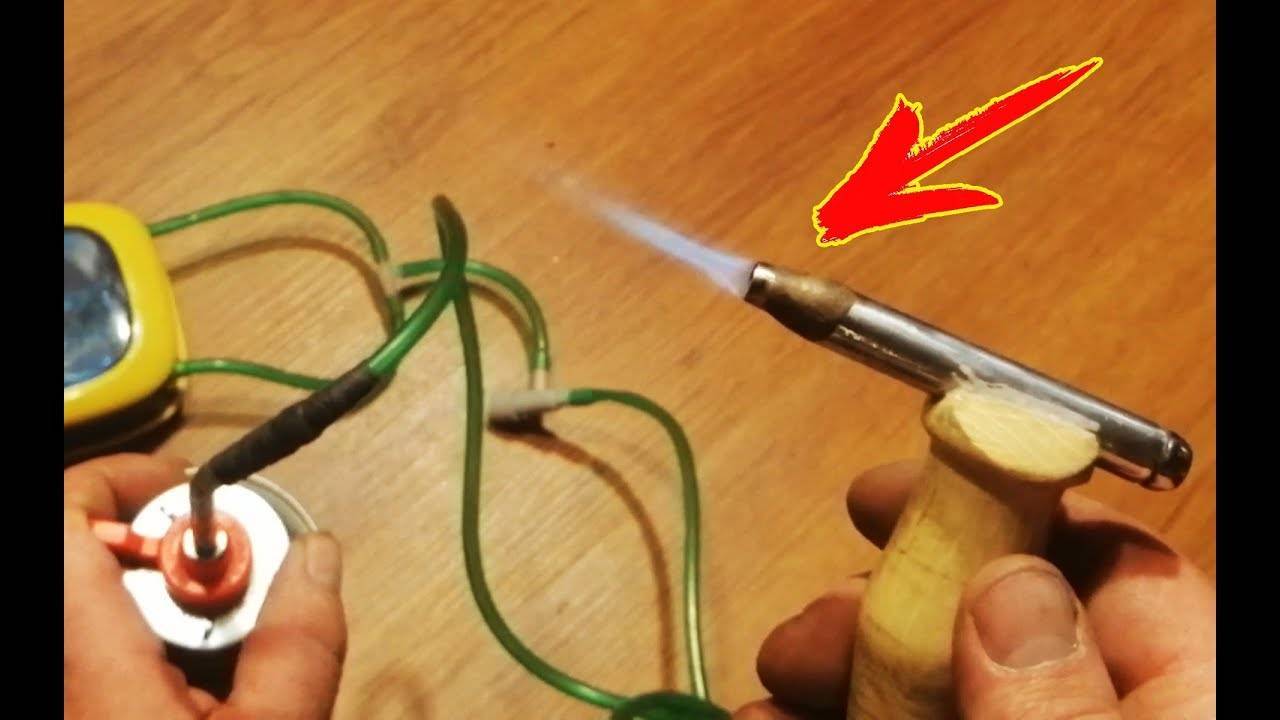

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Мини-горн

Небольшой, переносной горн, часто бывает, полезен в хозяйстве. Использовать его можно не только в кузнице, но и в гараже или на даче.

Чтобы изготовить мини-горн своими руками, нужно иметь в наличие 2 огнеупорных кирпича, ножовку, сверло диаметра 8 см и длиной 15 см. Желательно чтобы на конце был победитовый наконечник. Для скрепления конструкции готовятся 2 шпильки, диаметром 8 см и длинно 21 см. В процессе работы понадобятся 2 кольцевые пилы, 63 и 26 мм в диаметре.

Порядок работы следующий:

• 2 кирпича, длиной 250 мм распиливаются пополам.
• Две половинки одного кирпича укладываются друг на друга и с помощью кольцевой пилы сверлятся 2 сквозных отверстия диаметром 63 мм.
• Подкладывая под них третью половинку, в двух углах, по диагонали, сверлятся сквозные отверстия под шпильки.
• При помощи шпилек собирается и стягивается блок из трех кирпичей. Предварительно, на концы шпилек надеваются шайбы и накручиваются гайки.
• Между первыми двумя кирпичами кольцевым сверлом на 26 мм сверлится отверстие для горелки. Оно соединяется с основным проходом, но вторую стенку не задевает.

В это отверстия вставляется горелка и зажигается. В основной проход подается любой металл, который попадает под пламя и нагревается за несколько секунд.

Наиболее частые неисправности и причины поломки

Самые распространенные неисправности у паяльной лампы проявляются следующим образом:

• в корпусе отсутствует или быстро понижается давление, необходимое для нормальной работы;
• отсутствует пламя ввиду того, что струя топлива из форсунки не отвечает необходимым параметрам;
• топливо просачивается через стыки и уплотнения;
• вместо разбрызгивания из жиклера вытекает струя.

Некоторые неисправности можно устранить, имея под рукой необходимый инструмент. Обычно работы по ремонту заключаются в чистке отдельных узлов.

Иногда поломка настолько серьезна, что отремонтировать инструмент без запчастей, применяемых для паяльной лампы, невозможно. К счастью, в хозяйственных магазинах и на специализированных сайтах в Интернете можно найти множество ремкомплектов.

Причиной отсутствия давления в лампе может быть неисправный насос. Его заменяют или ремонтируют своими руками. Быстрое понижение давления происходит, если негерметичны резьбовые соединения, рабочий и предохранительный клапаны.

Проблема решается заменой прокладок, очисткой поверхностей крышек и клапанов, соприкасающихся с корпусом.

Пламя горелки отсутствует, если струя топлива, выходящая из форсунки, очень слабая или прерывистая. Это может произойти вследствие загрязнений, попавших в лампу с некачественным топливом. В этом случае необходимо прочистить все каналы и жиклер подходящими инструментами и промыть лампу чистым бензином.

Топливо просачивается через уплотнения регулировочного крана, если утратила свои свойства сальниковая набивка, которая является герметизирующей прокладкой между корпусом и вентилем крана. Ремонт неисправности заключается в разборке крана и замене сальниковой набивки.

Если топливо вытекает струей из горелки, причина, скорее всего в том, что отверстие жиклера не соответствует норме. До этого нужно убедиться, что инструмент действительно хорошо прогрет. Если при прогреве неполадки подобного рода повторяются, необходимо заменить жиклер горелки.

Меры безопасности при использовании

Помните про взрывоопасность сжиженного углеводородного газа, в том числе пропан-бутановой смеси и прочих газовых смесей, применяемых в газовом оборудовании. Как при испытаниях, так и при дальнейшем использовании газовой горелки соблюдайте правила безопасности.

Не используйте газовую горелку на расстоянии, ближе 10 метров от газового баллона, это нарушает правила безопасности и может привести к взрыву и пожару

Не имеет значения, изготовлена горелка на заводе или сделана своими руками, при ее неправильной эксплуатации и при неправильном обращении с газовым баллоном возможны следующие негативные последствия:

• возникновение пожара;
• взрыв газового баллона;
• получение ожога.

Ожог можно получить не только от открытого пламени, но и при прикосновении к нагретым поверхностям. Чтобы минимизировать риски, газовый баллон установите строго в вертикальном положении на ровной поверхности, в хорошо освещенном месте, но не под прямыми солнечными лучами и не в проходе или дверном проеме.

Расстояние от баллона до открытого огня должно быть не меньше 10 метров, а от источников тепла – не меньше 1 метра. Берегите баллон от ударов и падений. Не присоединяйте к нему больше одной горелки.

Проверяйте редуктор поквартально, горелку – ежемесячно, а шланг – ежедневно. Необходимость в ежедневной проверке шланга обусловлена его уязвимостью – даже небольшое механическое воздействие может привести к разрывам, появлению трещин, которые станут местом утечки газа, что должно быть исключено.

Риск утечки газа возрастает и при загрязнении форсунки и трубки поэтому необходимо прочищать их регулярно. Для осмотра и техобслуживания горелки, предварительно отсоедините ее от газового баллона.

При своевременном техобслуживании горелки ее пламя будет мощным и стабильным, что позволит выполнять сварку многих материалов при температуре около 1000 °C

Не отогревайте замерзший редуктор с помощью открытого огня. Работайте с горелкой на открытом воздухе или в хорошо вентилируемых помещениях. Отключайте электрическую сеть, если работаете рядом с электроприборами, не зажимайте и не перегибайте шланг, не обматывайте его вокруг пояса и т. п.

Закончив работу, обязательно закрутите вентиль баллона и наденьте на баллон защитный колпак.

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

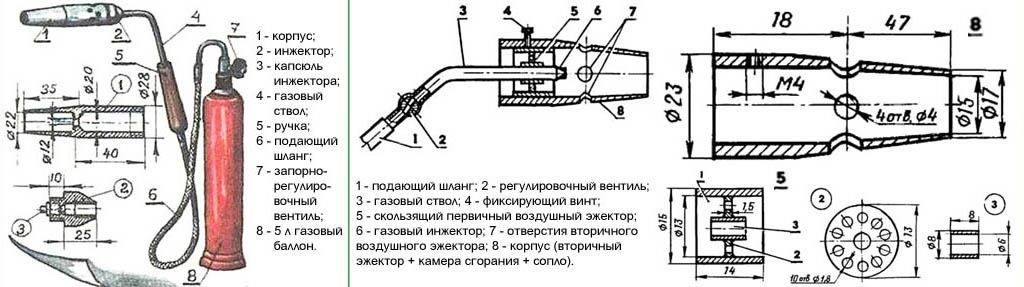

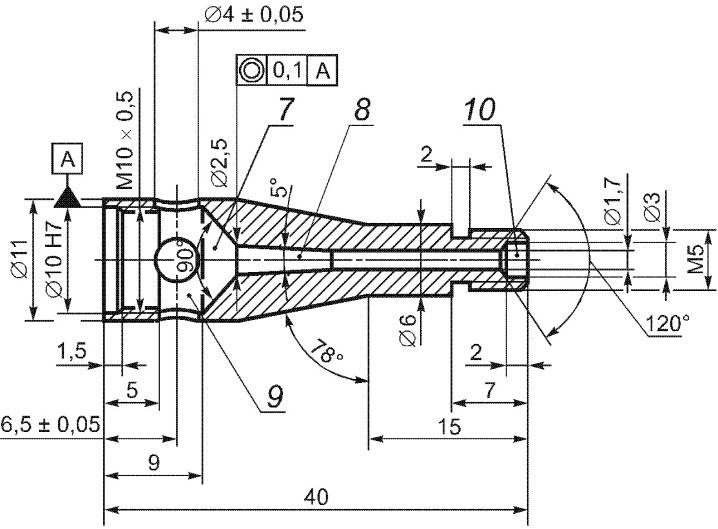

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

• корпуса (обычно его изготавливают из металла);
• редуктора, который крепится на баллон (применяют готовый прибор);
• форсунки (изготавливают самостоятельно);
• регулятор подачи топлива (по выбору);
• головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

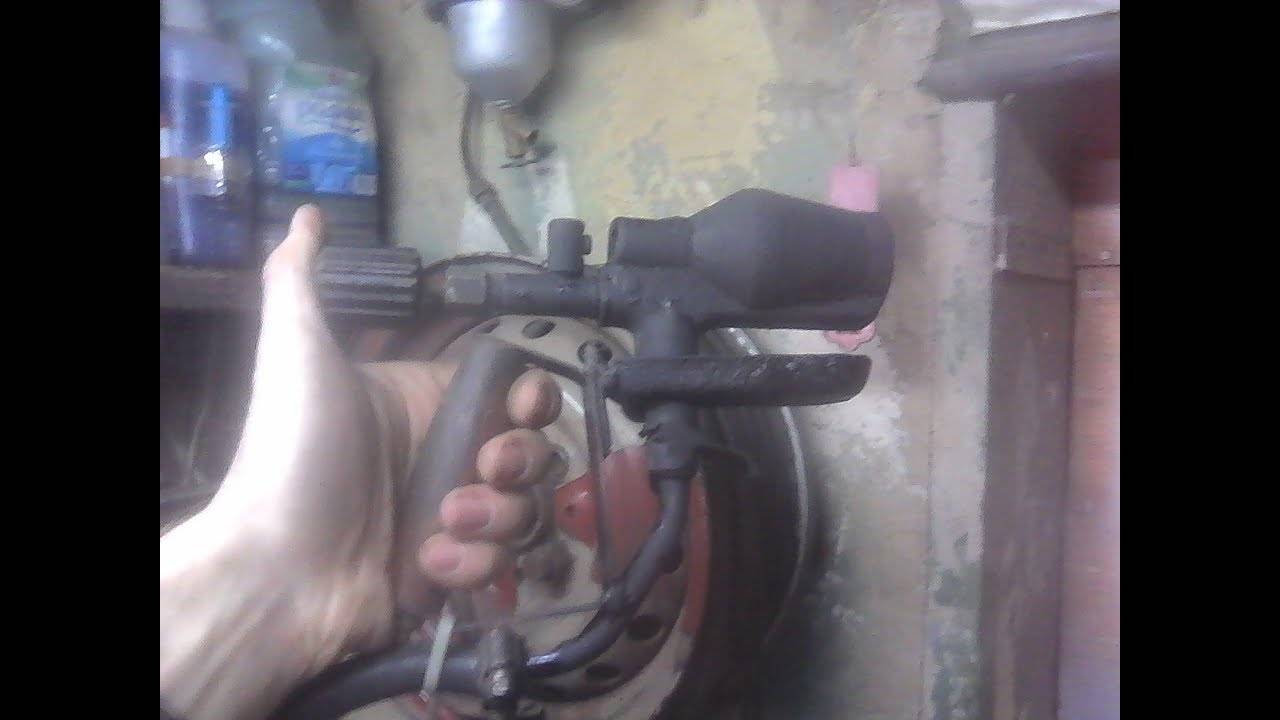

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Устройство

Бензиновая паяльная лампа состоит из следующих узлов:

1. Горелки, рассчитанной на применение определённого вида топлива. Например, для газовой паяльной лампы конструкция горелки будет иной, чем для устройства, использующего жидкое топливо.
2. Топливного бачка.
3. Системы подачи горючей смеси к горелке.
4. Ручного нагнетателя топлива (насоса).
5. Запорно-регулирующего устройства.
6. Обратного клапана (не во всех конструкциях).
7. Удерживающей ручки.

Для достижения компактности подкачивающий насос располагается непосредственно в бачке. Перед началом применения пользователю следует выполнить несколько качаний насосом для того, чтобы создать необходимый уровень разрежения: тогда топливо поступит к регулятору.

Система подачи топлива чрезвычайно проста, и работает по принципу запирающей иглы: при перемещении такой иглы в сечении регулятора изменяется давление смеси, что обуславливает определённую скорость подачи топлива к горелке. Такую подкачку следует производить периодически, по мере изменения вешних характеристик факела пламени. Наоборот, если работы с паяльной лампой завершены, то давление необходимо сбросить. В современных устройствах для этих целей служит обратный клапан, в лампах старой конструкции просто приоткрывают крышку бачка.

Некоторые типы паяльных ламп комплектуются выносной горелкой, которая снабжена длинным шлангом. При этом в качестве нагнетателя используют обычную грушу, выполненную из бензомаслостойкой резины. Для соединения шланга с грушей и корпуса бачка используется ниппельный вход.

На торцевой поверхности регулятора имеется кран, открыв который, можно обеспечить подачу бензиновой смеси в топливосжигающее устройство. Под давлением смеси игла регулятора сдвигается, и открывает доступ в рабочее пространство горелки. Оттуда смесь попадает в форсунку, диспергируется и поджигается.
