Газогенератор своими руками — как сделать самодельный прибор

Монтаж

Газ, вырабатываемый установкой, ядовит и не имеет запаха. Поэтому автомобиль нельзя заводить в гараже, как вариант, он запускается на бензине и лишь позже переключается на газогенерацию.

• Все монтажные работы нужно проводить вне жилых строений.
• Специальная мастерская для работ должна иметь хорошую вентиляцию.
• Соединение трубопровода должен выполнять профессионал – утечка может дорого стоить!
• Если газогенераторной установкой планируется отапливать дом, монтируется система отвода дыма.
• Под установкой делается несгораемое основание. Не допускается расположение топочной камеры вблизи стен из горючих материалов.

Электростанции для продолжительного электроснабжения

В эту категорию отнесу дорогие модели, способные работать до 12 часов бесперебойно. Пригодится для «капитальных» загородных домов и малого производства, где возможны длительные перебои в электроснабжении,а ограничиваться в электричестве нельзя. При наличии сетевого газа такие электростанции оптимальный выбор, потому что стоимость «бензинового» или «дизельного» киловатт-часа в 5-6  выше, да и газовая электростанция обслуживается реже и дешевле. В этом классе стоит присмотреться к инверторным агрегатам — они выдают идеальную синусоиду при всех режимах эксплуатации. Так же важен звукоизоляционных кожух. Одно дело терпеть 75 дБ тарахтения пару часов, а совсем другое находиться в шуме сутками.

Газогенератор: устройство и принцип работы

Газогенератором называется устройство, преобразующее жидкое либо твердое горючее в газообразное состояние для дальнейшего сжигания его с целью получения тепла.

Варианты топлива для генерирующей установки

Работающие на мазуте или отработке агрегаты имеют более сложную конструкцию, нежели модели, использующие различные виды угля или дрова.

Поэтому чаще всего встречаются именно твердотопливные генераторы газа – благо, топлива для них доступно и дешево.

В качестве твердого топлива в газовом генераторе используют:

• древесный, бурый и каменный уголь;
• топливные пеллеты из древесных отходов;
• солому, опилки и дрова;
• торфяные брикеты, кокс;
• лузгу семечек.

Особо бережливые хозяева собственноручно заготавливают брикеты из опилок.

Генерация газа возможна из всех этих видов горючего. Выделение энергии зависит от теплотворности разных типов топлива.

Причем тепла от сжигания сырья в газогенераторе получается больше, нежели от использования твердого топлива в котлах. Если КПД обычного дровяного котла варьируется в пределах 60–70%, то у газогенераторного комплекса показатель достигает 95%.

Но здесь надо учесть один нюанс. Котел сжигает топливо для нагрева воды, а генератор газа только производит горючее. Без нагревателя, печки или ДВС толку от самодельного газогенератора будет ноль.

Получаемый газ сразу должен использоваться – накапливать его в какой-либо емкости экономически невыгодно. Для этого придется монтировать дополнительное оборудование, зависящее от электропитания.

В советское время газогенераторы использовали даже для эксплуатации грузовиков, производимого газа вполне хватает для работы двигателя внутреннего сгорания

Что происходит внутри газогенератора

В основе работы генератора газа лежит пиролиз твердого топлива, происходящий при высоких температурах и низком содержании кислорода в топке. Внутри газогенерирующего устройства одновременно протекает несколько химических реакций.

Схема промышленного газового генератора представляет собою достаточно сложную установку с множеством отдельных устройств, в каждом из которых протекает своя операция (+)

Технологически процесс генерации горючего газа делится на три последовательно совершающихся  этапа:

1. Термическое разложение топлива. Процесс протекает в условиях дефицита кислорода, которого в реактор подается всего треть от необходимого для обычного горения.
2. Очистка полученного газа. В циклоне (сухом вихревом фильтре) осуществляется фильтрация газового облака от летучих частиц золы.
3. Охлаждение. Полученная газовая смесь охлаждается и подвергается дополнительной очистки от примесей.

Фактически, в блоке как такового газогенератора происходит именно первый процесс – пиролиз. Все остальное – это подготовка газовой смеси для дальнейшего сжигания.

Пиролизная камера самодельного газогенератора делится на бункер с твердым топливом (1), топливник (2) и зольник (3)

На выходе из газогенерирующей установки получается горючая смесь из оксида углерода, водорода, метана и иных углеводородов.

Также, в зависимости от используемого при пиролизе топлива, к ним прибавляются в различных количествах вода в виде пара, кислород, углекислый газ и азот. По описанному принципу функционируют и пиролизные котлы отопления, демонстрирующие высокий КПД.

Особенности работы различных преобразователей

Газогенераторы по устройству и технологии внутренних процессов бывают:

• прямыми;
• обращенными;
• горизонтальными.

Различаются они точками подачи воздуха и выхода сгенерированного газа.

Прямой процесс протекает при нагнетании воздушной массы снизу и выходом горючей смеси вверху конструкции.

Обращенный вариант подразумевает подачу кислорода напрямую в зону окисления. При этом она в газогенерирующем устройстве является самой горячей.

Самостоятельно сделать в нее впрыск достаточно сложно, поэтому такой принцип работы применяется только в промышленных установках.

При прямом газогенераторном процессе на выходе образуется большой объем смол и влаги, обращенный слишком сложен в реализации своими руками, а у горизонтального – пониженная производительность, но предельно простая конструкция (+)

В горизонтальном газогенераторе выходной патрубок с газом расположен сразу над колосником в зоне совмещения реакций окисления и восстановления. Эта конструкция самая простая в самостоятельном исполнении.

Устройство газогенератора, работающего на дровах

изготавливаются из листовой стали

Важными составными частями конструкции газогенератора является бункер. Его используют для загрузки топлива внутрь установки. Он имеет цилиндрическую форму и изготавливается с использованием малоуглеродистой стали. Бункер устанавливается внутри корпуса газогенератора и надежно закреплен болтами. На кромках крышки люка, который ведет в бункер, имеется асбестовый уплотнитель или обычная прокладка.

Еще одна важная составная часть газогенератора – камера сгорания. Она располагается в нижней части бункера. При ее изготовлении чаще всего применяется жаропрочная сталь. Иногда для отделки внутренней поверхности этой камеры используется керамика. Именно в этой камере происходит сгорание твердого топлива.

Процесс крекинга смолы происходит в нижней части. Для этого там установлена горловина, выполненная из хромистой стали, которая обладает высокими жаропрочными свойствами. Прокладка располагается между корпусом газогенератора и его горловиной. В качестве прокладки обычно используется асбестовый шнур.

Фурмы, посредством которых обеспечивается подача воздуха в этих установках, располагаются в камере сгорания в её средней части. По своему виду это отверстия определенного калибра. Они имеют соединение с воздухораспределительной коробкой, которая связана с атмосферой. Жаропрочная сталь выступает материалом для изготовления фурм и распределительной коробки.

Обратный клапан присутствует на выходе воздухораспределительной коробки. Благодаря ему предотвращается выход горючего газа из газогенератора. Для повышения мощности агрегата перед этой коробкой устанавливается вентилятор. Благодаря ему также обеспечивается возможность для использования топлива высокой влажности. Работающий вентилятор обеспечивает нагнетание воздуха внутрь корпуса.

Колосниковая решетка используется для поддержания раскаленных углей. Если говорить о месте ее расположения, то в установке она находится в нижней части генератора. Прогоревшие угли, превратившиеся в золу, легко проникают через отверстия решетки в зольник. Чтобы имелась возможность для очищения колосниковой решетки от шлака, средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.

В составе корпуса газогенератора присутствуют и загрузочные люки, которые оснащены крышками, закрывающимися достаточно герметично. Верхний люк имеет уплотнение асбестовым шнуром. На креплении крышки присутствует специальный амортизатор. Он представляет собой рессору, которая приподнимает крышку при избыточном давлении внутри камеры. Два загрузочных люка располагаются и с боковой части корпуса.

• Первый находится вверху. Основное его предназначение заключается в добавлении при использовании агрегата топлива в зону восстановления;
• Местом расположения второго является нижняя часть корпуса, а используется он главным образом для удаления золы.

В зоне восстановления производится отбор газа. Он осуществляется через патрубок. К нему методом сварки присоединены трубы газопровода. Совсем необязательно только что произведенный газ, находящийся в горячем состоянии, выводить за пределы корпуса. Он может использоваться для подогрева или просушивания топлива в том случае, если используется твердое топливо высокой влажности. Для этого его подают в камеру загрузки. Чтобы он поступал туда, необходимо провести отводящий газопровод по кольцевой вокруг камеры, между корпусом установки и бункером.

Фильтр тонкой очистки находится за корпусом газогенератора. Своим видом он представляет несколько труб, которые заполнены фильтрующими элементами. Прежде чем попасть в этот фильтр, газ проходит через охладитель. Когда же он очищен, газ поступает в смеситель, где производится его смешивание с воздухом. И только потом смесь поступает в ДВС.

Когда в камере сгорания происходит процесс сгорания топлива, то оно окисляется воздухом, который поступает через фурмы камер из воздуха в распределительной коробке. Образовавшийся горючий газ движется в фильтр грубой очистки, где производится его очистка и последующее охлаждение. А потом он поступает в фильтр тонкой очистки, после чего попадает в смеситель. Из смесителя образовавшаяся смесь поступает в ДВС.

Способ №3 — Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

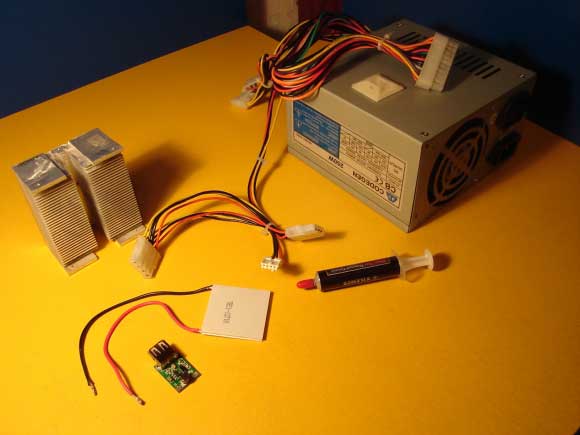

Для изготовления потребуется:

• Металлический корпус, который будет играть роль печи;
• Пластина Пельтье (отдельно приобретается);
• Регулятор напряжения с установленным USB-выходом;
• Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
2. На заднюю стенку монтируем пластину;
3. Сверху на пластину монтируем кулер;
4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое умные розетки, их виды, устройство и принцип работы

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

• Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
• Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
• Емкость для создания фильтра типа «Циклон»;
• Емкость для создания фильтра тонкой очистки газа;
• Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Устройство и принцип работы дровяного газогенератора

Дровяные газогенераторы растапливаются таким же образом, как и обычные котлы. Причем там и здесь используется твердое топливо – древесина. Дрова, опилки, брикет или другое топливо укладывается в камеру, которая расположена в нижней части газогенератора. После этого производится поджег и открывается заслонка для создания тяги

Также, стоит обратить своё внимание на то, что заслонка открывается только на половину, так как может погаснуть огонь. Причиной тому является излишек поступившего воздуха

Устройство и схема работы газогенератора

Устройство газогенератора очень простое, основу составляют две камеры, размещенные в одном корпусе. В нижнем отсеке осуществляется сгорание топлива, а в верхнем — газа. Нагретый воздух постоянно циркулирует по трубопроводам.

В нижней камере имеются специальные отверстия для забора холодного воздуха. При нагревании он поднимается и далее поступает в канал.

Чтобы получить из древесины горючий газ, необходимо обеспечить особые условия ее горения. Для этого в топку подается небольшое количество кислорода, которое не позволяет топливу просто сгореть. При этом температура в камере сгорания должна быть очень высокой, более 1100 градусов.

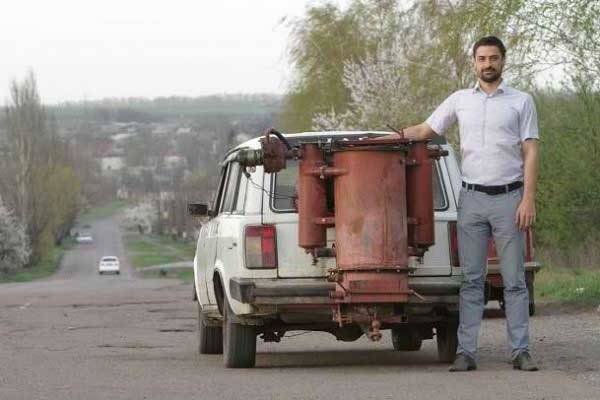

Дровяной генератор успешно использовался для автомобилей еще во время Второй мировой войны. Сегодня к этой идее все чаще возвращаются по соображениям экологической безопасности

В результате образуется смесь горючих газов, которую необходимо охладить. После этого газ пропускают через ряд фильтров для очистки от уксусной и муравьиной кислоты, золы, взвешенных частиц и т. п. Очищенный газ подается в смеситель, где в него поступает некоторое количество воздуха. Эта газово-воздушная смесь пригодна для дальнейшего использования, например, для подогрева воды отопительного контура или как топливо для двигателя внутреннего сгорания. Понимание принципов работы устройства поможет при создании древесного газогенератора своими руками.

Обратите внимание, что есть еще одна разновидность дровяного газогенератора — пиролизная печь. В ней также образуются горючие газы, которые поступают во вторичную камеру сгорания, а не отбираются для дальнейшего использования

Вообще, идея дровяного газогенератора не нова, а в последние годы защитники экологии ратуют за использование таких агрегатов для автомобилей. В следующем видеоматериале продемонстрирован успешный опыт создания автомобильного газогенератора, который работает на дровах.

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:

• топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
• колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
• воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
• патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).

1. Радиатор – охладит полученный в результате пиролиза газ.
2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
2. Устанавливаем радиатор и фильтры.
3. Соединяем конструктивные части, как показывает чертеж.
4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Сюжет «Главной Дороги» об изготовлении газгена

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

• Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
• Камера сгорания, оснащенная герметичной горловиной.
• Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками
