Требования
При желании прокладывать электросеть в деревянном доме самостоятельно, нужно придерживаться определенного свода правил – ПУЭ и СНиП. Они предусматривают краткий общий перечень требований, при соблюдении которых можно максимально себя обезопасить и предотвратить возгорания деревянного помещения. Проводка в доме своими руками должна прокладываться по четкой инструкции и каждый шаг должен быть предусмотрен.
ПУЭ (правила устройства электроустановок) – определяет требования по монтажу электрической сети в помещениях. Соблюдение предписаний ПУЭ считается дорогостоящим в реализации, но весьма целесообразным способом. Он является жестким и трудоемким в исполнении. По этой причине этим правилам следуют не часто.
СНиП и ПУЭ была прописаны для того, чтобы рассчитать абсолютную безопасность при условии протекания по кабелю любой нагрузки, обезопасить себя от короткого замыкания или воспламенения линии. Если в деревянном доме самодельная проводка не подвергается сравнительно высокому напряжению, тогда это не несет особой опасности.
Поэтому, прокладывая электропроводку в таком здании, следует учесть все факторы риск и принять правильное решение. Либо лини сделать по всем правилам ПУЭ и СНиП – дорогой, но надежной, либо она будет проведена быстрей и дешевле, но при высоких нагрузках ваш дом станет небезопасным.
Допускается соединение таких труб, коробов или металлических рукавов, если в помещении сухо, нет скопления газа, паров, конденсата и уровень влажности находится в норме. Соединение металлических рукавов, коробов и труб необходимо при негативных условиях в доме. Скрепление их между собой следует при содержании в помещении паров, газов, которые отрицательно воздействуют на изоляцию кабелей, их защитную оболочку, а также при наружной установке проводки, если на линию электросети возможно попадание влаги, масла и других жидкостей. После скрепления они уплотняются и герметизируются.
В пыльных домах делается уплотнительное соединения и ответвление труб, рукавов, коробов для защиты от пыли, мелкого мусора. Соединительные трубы, рукава и коробы используются как заземляющий или нулевой защитный проводник, выполняющие функцию «земли» или «ноля» в электропроводке. Запрещается проведение кабелей через вентиляционные каналы и шахты. Допускается лишь пересечение одиночным проводом, который находится в защитном металлическом рукаве или трубе.
Также прокладывание проводов за подвесным потолком должно выполняться в соответствии с нормами главы 7 ПУЭ. При монтаже электросети в частном деревянном доме требуется использование исключительно медных проводов. Также нужно тщательно подобрать вид кабеля, который сможет с запасом выдерживать требуемую нагрузку. Обязательно нужно следовать технике безопасности при прокладывании электрической линии в доме.
Кабели NYM и ВВГ
Еще до начала монтажа купите расходные материалы – розетки и выключатели, крепежные элементы, УЗО, автоматы, распределительный щит, распределительные коробки, гофру или кабель-каналы. Провода и кабели – это основной расход при монтаже электричества. Опытные электрики рекомендуют использовать кабель марок ВВГнГ и NYM. Какой из них лучше для строений из бруса или бревна? Чтобы это понять, следует разобраться в их особенностях и отличиях.
В многожильном негорючем кабеле ВВГнГ содержится 2-5 медных жил в изоляции из ПВХ. Изоляция каждой жилы отличается по цвету – это упрощает монтаж кабеля. Внешняя оболочка ВВГнГ выполнена из ПВХ, как и изоляция жил. В зависимости от количества и формы жил, кабель ВВГнГ может быть круглым, плоским, треугольным или пятиугольным. Кабель NYM делается в России по аналогии с ВВГнГ. Главное отличие – наличие между изолированными жилами и внешним слоем ПВХ дополнительной оболочки изоляции из негорючего материала.
Отличия в характеристиках:
- ВВГнГ работает в диапазоне температур минус 50 – плюс 50 градусов.
- NYM для работы в диапазоне минус 30 – плюс 40 градусов.
- Согласно утверждениям изготовителей, ВВГнГ служит 30 лет, NYM – 40 лет.
- ВВГнГ не горюч при прокладке групп кабелей, NYM термически устойчив при прокладке в одну жилу.
- ВВГнГ рекомендуют для сетей без требований к герметичности уплотнения на входах в электрооборудование – то есть для деревянных домов он не подойдет. ВВГнГ используют для сетей, которые не требуют герметичности уплотнений на входах в коробки и другое электрооборудование; следовательно, он не подойдёт для домов из бруса и бревна.
- NYM рекомендуют для сетей, где герметизация на входах обязательна – соответствует требованиям для деревянных построек.
- ВВГнГ стоит дешевле.
- NYM легче поддается нарезке и укладке за счет гибкости.
Для размещения в подготовленных металлических трубах лучше подойдет более гибкий NYM. Для соблюдения требования к герметичности уплотнений на входах, заказчику однозначно следует выбирать NYM.
Выбор элементов защиты и автоматики
Согласно новой редакции ПУЭ (Правила устройства электроустановок) главе 7.1, пункту 7.1.71. (Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО). Что это значит?
Для защиты всех розеточных груп (кондиционеры, розетки, бойлер, стиральная машинка, котлы отопления и так далее) должны быть установлены только УЗО (устройства защитного отключения).
Очень часто встречаются случаи, когда этим правилом «специалисты» пренебрегают. Однако в таком случае Вы будете защищены от поражения электрическим током в случае пробоя или повреждения изоляции в проводнике.
Однако стоимость УЗО в 7–8 раз выше стоимости автоматического выключателя, что в свою очередь делает электромонтажные работы довольно затратным мероприятием. Однако сэкономить все-же можно. Для этого можно устанавливать одно УЗО большего номинала и уже к нему подключать нескольку автоматических выключателей с на порядок ниже номиналом (если УЗО рассчитано на 32 А, то номинал автоматического выключателя должен быть не более чем 25 А).
Розеточные группы
Для защиты розеточных групп номинал УЗО или автоматического выключателя, согласно расчетам, должен быть 16 А. Очень хорошо себя зарекомендовали следующие производители: Eaton, Schneider и ABB.
Цепи освещения
Для защиты цепей освещения будет достаточно АВ на 6 или 10 А. Причем, как и с розеточными группами, на каждую отдельную комнату должна быть установлена своя защита.
Кондиционеры, бойлеры и стиральная машинка
Каждый из бытовых приборов (кондиционер, бойлер, стиральная машинка) должен быть напрямую подключен с распределительного щитка и защищаться с помощью УЗО номиналом 16 А.
Однако в случае если мощность кондиционера более 5 кВт, номинал УЗО должен быть 25–32 А.
Духовые шкафы и электроплиты
Для защиты данных бытовых приборов номинал защиты должен быть 16–63 А в зависимости от потребляемой мощности и количества фаз.
Для примера если у Вас установлен духовой шкаф мощностью 3 кВт, то для его защиты номинал автомата должен быть 16 А. Если мощность электрической плиты составляет 10 кВт, тогда номинал защитной аппаратуры должен быть 50–63 А.
Котлы отопления
Мощность данных устройств для монтажа в деревянных домах может достигать 15–90 кВт и их питание осуществляется по 3-х фазной схеме. Для их защиты применяются 3-х фазные УЗО с номиналом от 16 до 63 А. Все зависит от потребляемой мощности.
Правила монтажа открытой электропроводки: краткие сведения о 3 технических приемах с поясняющими картинками
Обеспечение воздушного зазора
В старых домах электрические магистрали отделялись от древесины воздушным пространством за счет установки проводов на фарфоровые ролики. Коммутационные точки (розетки и выключатели) монтировали на подрозетники, исключающие горение.
Гибкие провода вручную скручивали и фиксировали на керамических изоляторах, закрепленных на строительных элементах.
Такой прием монтажа позволял визуально наблюдать техническое состояние проводов и безопасную работу выключателей, розеток. Повреждение проводки в любом месте было хорошо заметно.
Это же правило безопасности полностью сохранилось в современной ретро проводке, которую монтируют как элитную в респектабельных домах, подчеркивая свою любовь к старине.
Этот способ монтажа требует довольно солидного бюджета. Многим владельцам домов он просто не по карману. Такое оборудование дорогое. Многожильные провода выпускаются с защитой от воздействия света, нагрева и повышенной механической прочностью.
Выключатели и розетки обладают не только красивым дизайном, но и улучшенными коммутационными механизмами.
Монтаж на скобах
При этом способе электрический кабель отделяется от древесины узкой полоской металлической жести, выступающей за кабельную изоляцию, и крепится такими же скобами.
Сечение жил должно быть до 6 мм кв, а все они размещены внутри одной кабельной оболочки.
Монтаж на скобах ухудшает интерьер комнаты. Он больше подходит для производственных помещений.

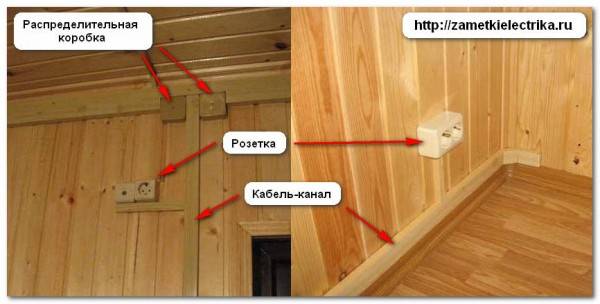

Проводка в электротехнических плинтусах или кабель каналах
Безопасность методики монтажа основана на использовании пластиковых коробов различного дизайна, не поддерживающих горение. Их вначале крепят на стены, а затем внутрь укладывается проводка и защелкиваются крышки.
Большим преимуществом этого способа является возможность удобной модернизации схемы за счет простого добавления кабеля без применения сложных технологий.
Продажа предоставляет большой ассортимент электротехнических плинтусов и кабель-каналов с различными аксессуарами.
При любом способе открытой проводки возникает необходимость прокладки кабеля через стеновые или другие строительные конструкции. ПУЭ требует изолировать его от древесины металлическими трубами.
Заземление и УЗО
Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.
Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова: выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.
Заземление в частном доме
УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.
Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.
Схема подключения устройства защитного отключения
Монтаж электропроводки в деревянном доме

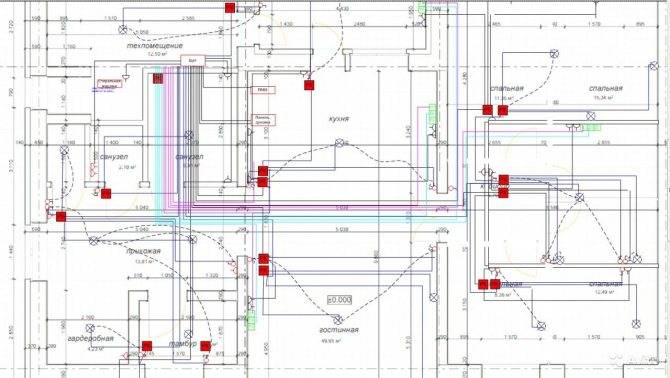

Пошаговый алгоритм монтажа электрической проводки в доме состоит из этапов:
- комплектации и установки основного щита;
- ввода магистрального кабеля в дом с последующим подключением к щиту;
- установки распределительных коробок внутри здания в соответствии со схемой;
- монтажа приборов освещения, розеток и выключателей;
- соединения электропроводки в монтажных коробках и щите;
- тестовой проверки работоспособности защиты от коротких замыканий и поражения током.
Установка распределительного щитка
Щит располагают около точки ввода основного кабеля в дом (ответвления от магистрали не допускаются). Разрешается использование коробок из ударопрочного пластика или металла, покрытого синтетической эмалью или порошковой краской. Внутренний объем щита рассчитывается исходя из количества предохранителей и перечня дополнительных устройств (например, реле напряжения или счетчика). Для крепления автоматов используют металлическую рейку Din. Количество предохранителей не ограничено (некоторые владельцы ставят устройства на фазу и на нулевой провод).
В щитке рекомендуется установить блок УЗО, реагирующий на утечки тока и автоматически отключающий питание. Номинал защитного устройства подбирают в зависимости от характеристик оборудования в доме.
Следует учесть, что прибор учета электроэнергии необходимо опломбировать. Процедуру производит представитель сбытовой компании по заявке владельца дома.

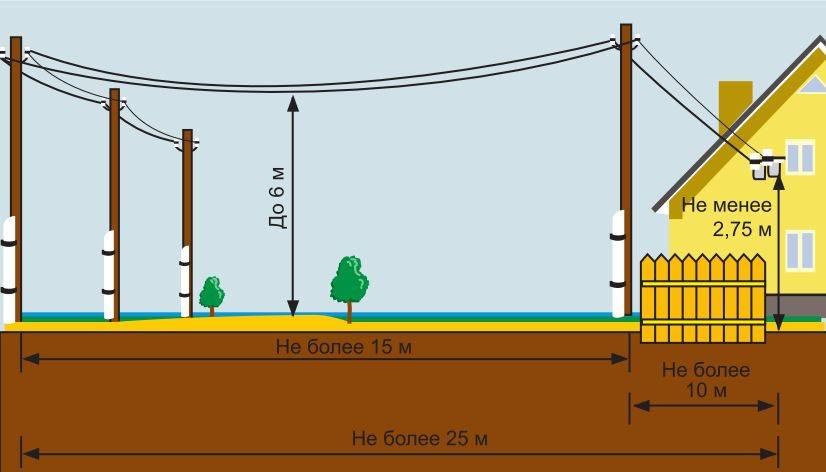

Ввод кабеля в помещение
Питание подается в дом по кабелю, проложенному в грунте или проведенному от столбов. Наибольшее распространение получил самонесущий кабель СИП, оснащенный стальной жилой, воспринимающей ветровые нагрузки. На входе в дом предусматривают кронштейн для крепления троса и гофрированный рукав или отрезок трубы Г-образной конфигурации (наконечник направляют вниз для защиты от конденсата). Металлические жилы кабеля СИП соединяют с проводкой дома при помощи муфт, обеспечивающих надежный контакт при повышенных нагрузках.
Электромонтаж распределительных коробок
Коробки применяют в точках разведения основного кабеля. Для соединения используют пружинные клеммы Wago (некоторые электрики отдают предпочтения скруткам с последующей изоляцией). Не допускается наличие проводов с поврежденными участками изолятора. Кабели аккуратно укладывают в коробку и закрывают крышкой. Запрещается скрывать коробки под отделочными материалами стен дома.
Установка осветительных приборов
Крепятся на потолке или перегородках. Методика монтажа зависит от конструктивных особенностей изделий. К светильнику подводят несколько проводов (число жил зависит от количества зон освещения, управление осуществляется выключателем). На этапе создания проекта необходимо корректно организовать подсветку комнат в доме, устраняя зоны с недостаточным освещением или наоборот, вводя подобные участки (зависит от дизайна и личных предпочтений владельца).
Установка выключателей и розеток
Для монтажа устройств необходимо разметить перегородки и прикрепить основания винтами. После ввода кабелей следует очистить жилы от изоляции и подключить к контактам (для розеток предусматривают цепь заземления). Оборудование не должно болтаться при установке или выемке штепсельной вилки.
Устройство заземления и монтаж УЗО
Для заземления дома на улице необходимо установить контур в виде стальных пластин длиной до 3 м, уложенных треугольником и прикрепленных к забитым в грунт стержням. Корректно сделанная система предотвращает повреждение оборудования. Блок УЗО устанавливается в распределительной коробке на проводах фазы и нуля (после дифференциального автомата и счетчика).
Меры безопасности для деревянного дома
Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:
- некачественное соединение жил (такие контакты потом начинают греться);
- использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
- неиспользование металлических гильз и распределительных коробок;
- применение несоответствующих требованиям кабелей;
- неправильный подбор сечения жил и параметров защитных приборов;
- использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.
Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.
Использовать пластиковые рукава запрещено
Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.
Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.
При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.
Типичные ошибки при монтаже электропроводки в деревянном доме
https://youtube.com/watch?v=HsJiGTS4cas
В материале выше, в основном показано как не нужно проводить электричество в деревянном доме скрытым образом, не смотря на авторитетность телепередачи. ПУЭ составили специалисты, согласно очень большому опыту всевозможных проблем при устройстве электричества в деревянных строениях и тяжких последствиях типичных ошибок. В данном видео «эксперт» допускает скрытый монтаж электрических проводов в пластиковой гофротрубе – это нарушение; основная проводка проложена в металлической гофротрубе – это нарушение; используются пластиковые, монтажные подстаканники – это тоже нарушение. Ко всему прочему, «эксперт» не допускает устройство распаечных коробок – что влечёт за собой очень большой перерасход материалов, а тем временем, грамотно произведённая коммутация проводов в распаечной коробке, не принесёт никаких проблем. Нарушено ПУЭ и СП 31-110-2003
На данном видео, человек в белой каске не стесняясь показывает, как нельзя проводить электричество в деревянном доме, хотя ему кажется, что всё правильно. Пластиковые гофротрубы, в которых проложены провода, пластиковые стаканы – и всё это при скрытой прокладке электрических магистралей в дереве! Не делайте так! Нарушено ПУЭ и СП 31-110-2003
ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах
Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

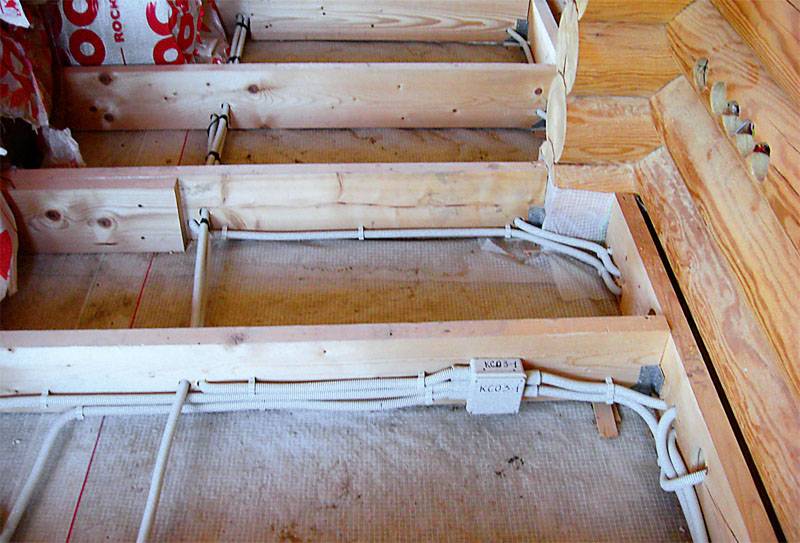

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?
На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:
Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:
Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.
И пункт 13.5.2:
Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.
Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.
Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.
Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.
Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.
Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».
Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.
