Электрический теплый пол под плитку: какой лучше

Водяной пол под плитку

Водяное отопление, пожалуй, самое распространённое. Обычно такой подход заключается в том, что вместо радиаторов подключают систему труб, располагаемую в стяжке.

Плюсы водяного отопления:

Это очень дешёвая система, если не вдаваться в действительную стоимость систем, продаваемых на рынке. Фактически это просто труба определённой длины, вмонтированная в пол.
Дешёвый теплоноситель. В качестве теплоносителя используется вода.
Дешёвое тепло. Тепло получается либо от центральной системы отопления, и тогда тепло «дармовое», либо от газового котла, который у вас установлен.
Более экономичное по сравнению с радиаторным. По всей видимости, это связано с тем, что радиаторы устанавливаются у наружной стены, что влечёт потери тепла на обогрев улицы.
Надёжность подачи тепла. У нас довольно часто передают в новостях, что зимой при отрицательных температурах решили ремонтировать систему отопления, и трубы лопнули. Однако, если у вас установлено АГВ (автономное газовое отопление), то вы не зависите от работы ЖКХ, а подачу газа прерывают сравнительно редко.

Минусы водяного отопления:

Не разрешено устанавливать в квартирах с центральной системой отопления. Есть такое мнение, якобы у данных труб слишком большая сила трения, но на самом деле это спорный вопрос. Если говорить о количестве забранного тепла, то, как говорилось выше, данная система более экономична.
Возможность прорыва трубы. По этой причине монтируется неразрывная труба, следовательно, ограничена возможная площадь отапливаемой площади.
Требует определённой толщины настила сверху. Это связано с тем, что трубы располагаются не сплошняком, и надо как-то выровнять температуру в настиле сверху.
При быстрой отдаче тепла и слабом токе воды возможен неравномерный прогрев.
Трудность ремонта (замены).
В качестве дополнительной системы отопления к централизованному такой способ подойдёт, только если вы установите у себя АГВ, что маловероятно.

Покрытие водяного пола

Принцип работы

Принцип работы водяного отопления основан на том, что горячая вода, протекая по трубам, отдаёт своё тепло.
При этом, возможна естественная и принудительная циркуляция. Естественная циркуляция происходит за счёт разного нагрева воды и силы гравитации. Если естественная циркуляция воды невозможна, то необходим насос.
Монтируются трубы либо улиткой, либо змейкой. В любом случае, между трубами есть какое-то расстояние, следовательно, трубы сами по себе не дают равномерного нагрева. При этом, чем меньше промежуток между трубами, тем длиннее вся трубная система, тем сложнее теплоносителю через неё продвигаться, да и дороже будет стоить.
Чтобы сделать нагрев более равномерным, необходимо поверх труб положить какой-то материал, в котором за счёт теплопроводности температура выровнялась бы более равномерно. Обычно, для этого служит слой раствора.

Схема подключения водяного пола

Монтаж

Технология монтажа водяных труб отопления прошла определённый этап развития:

Сегодня, для упрощения монтажа, выпускаются маты с пупырышками наподобие тех, что есть в конструкторе «ЛЕГО». Это очень удобно, устанавливаешь такой мат, а в нём прокладываешь трубу так, как требуется. Труба при этом устанавливается легко и достаточно прочно. У мата под трубы есть и ещё одно назначение – он изолирует потолок нижерасположенного помещения. В этом случае водяное отопление будет работать эффективней. Возможно, некоторый недостаток есть в том, из какого материала изготавливаются подобные маты, полистирол. С точки зрения микроклимата (экологии), необходимо изучить данный материал.
Сверху заливают раствор. После того, как раствор достаточно хорошо схватится, кладут плитку.
Трубы подключаются либо к центральной системе отопления, вместо батарей, либо к АГВ. Подключать стоит через вентили, это позволит регулировать температуру. Трубы обычно используют металлопластиковые или гофрированные из нержавеющей стали. Последние работают более эффективно, и монтировать их легче.

Электрический пол: выбираем оптимальный вариант

Главное преимущество электрического пола – его способность работать круглый год. Он не зависит от отопительного периода, поэтому в сырые весенне-осенние дни будет греть ваше жилье, когда все соседи мерзнут. Это единственно возможный вариант для жильцов квартир, хотя в частных домах такие полы тоже нередко прокладывают, используя в качестве дополнения к основному источнику тепла.

Многие жильцы выбирают электрический теплый пол под последующую укладку плитки потому, что его температуру можно регулировать, устанавливая оптимальный для конкретного сезона режим. Водяные системы такой возможности лишены.

Но так как электрический тёплый пол бывает кабельным, в виде матов и плёночным, сравним, что под плитку выгоднее.

Вариант #1 — кабельные электрические полы

Укладка кабельных теплых полов под плитку проводится редко. Во-первых, эти системы требуют заливки бетонной стяжки где-то около 4 см, а с учетом высоты кабеля пол приподнимается на 6-8 см. Во-вторых, стяжка дает нагрузку на основание, что в многоквартирных домах нежелательно.

Пирог кабельного пола достаточно высокий и за счет стяжки тяжелый, поэтому он крадет высоту помещения и повышает нагрузку на основание

Данный вариант электрического пола наиболее выгоден хозяевам, только получившим либо построившим свою жилплощадь без отделки. Тогда на этапе создания черновых полов им все равно придется заливать стяжку, чтобы выровнять основание. Вот к ней и пристраивают кабельную систему.

Обратите внимание, что дешевле обходятся одножильные кабеля, но они неудобны в помещениях сложной планировки, потому что требуют обязательного возврата к терморегулятору. Т.е

оба конца должны сойтись в одной точке. Двужильные варианты толще и выше, но их концы не привязаны друг к другу, поэтому укладка проще.

Запуск системы кабельного теплого пола под плитку производят только после полного высыхания бетонной стяжки и плиточного клея.

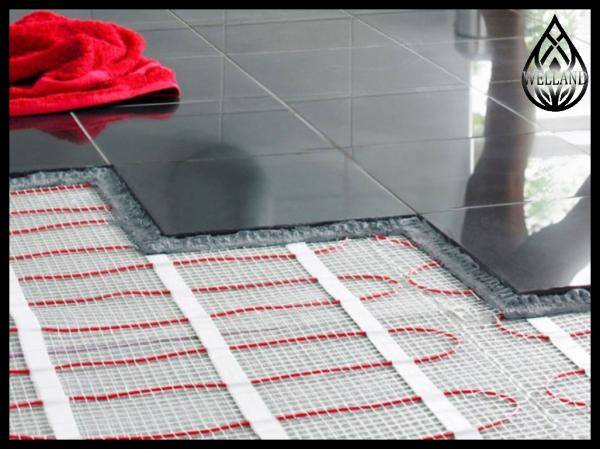

Вариант #2 — электрические нагревательные маты

В нашем сознании слово «мат» вызывает ассоциации со спортивным инвентарем, но электрические варианты вовсе не такие толстые, как их спортивные «собратья». Наоборот, основой нагревательных матов являются очень тонкие кабеля, которые заклеены в армированную сетку. Толщина рулона не превышает 3 мм, поэтому никак не уменьшит высоту в помещении.

Этот вариант весьма удобен для тех квартир и домов, где уже есть бетонное основание. Маты просто раскатывают по бетону, закрывают плиточным клеем, а поверху фиксируют плитку.

За счет отсутствия цементно-песчаной стяжки и малой толщины нагревательных матов такие полы рекомендованы для помещений с низкими потолками

Установка теплого пола из электрических матов под плитку настолько проста, что не требует каких-либо профессиональных знаний.

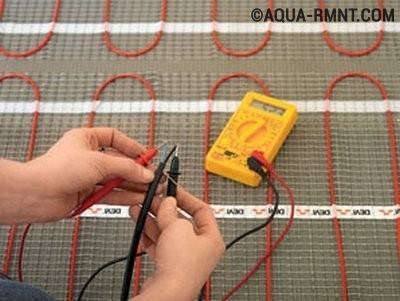

Монтаж теплого пола из нагревательных матов не требует специфических знаний. Главное — изучить инструкцию по укладке и помнить школьный курс физики

Разложить «коврики» и вывести окончания кабелей в подрозетник, где будет ставиться терморегулятор, может любой мужчина. Но этот вариант теплого пола обойдется на треть дороже, нежели кабельный.

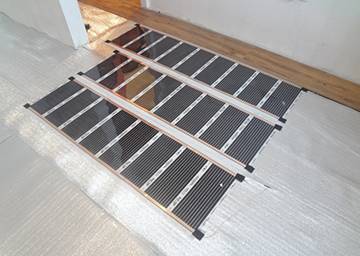

Вариант #3 — пленочный пол

Самый современный тип электросистемы – пленочная. Такой пол еще называют инфракрасным, потому что он не пропускает инфракрасное излучение из комнаты в подпол и не выделяет электромагнитных волн. Считается, что этот тип обогрева самый эффективный и теплосберегающий.

Материал представлен пленкой из полимеров, разбитой на квадраты. В каждом квадрате запаяно большое количество нагревательных пластин, которые запитываются от электросети.

Так как плиточный клей не стыкуется с материалом инфракрасного пола, их иногда разделяют гипсокартонной прослойкой, тем самым снижая отражающие свойства покрытия

Несмотря на свою эффективность, под плитку инфракрасный теплый пол стелить не рекомендуется, так как материал пленки не слишком качественно соединяется с плиточным клеем. Если уж стелить такой пол, то только углеродный. Биметаллический вариант вообще не применяют под керамическую плитку. Чтобы повысить качество связки пленки и клея, между ними прокладывают монтажную стекловолоконную сетку с мелкими ячейками (до 3 см).

Кстати, многие специалисты считают, что под твердым покрытием, таким как плитка или керамогранит, инфракрасные полы теряют часть полезных свойств. Так стоит ли платить высокую цену за материал, если можно добиться качественного обогрева более бюджетными системами?

Тем не менее, некоторые укладывают такую систему под листы ГВЛ, а затем кладут сверху плитку. Но это не эффективно — пол будет греться долго, да и по деньгам электричество влетит в копеечку.

Экономия энергии

Следующим аргументом, который, по идее, должен избавить покупателя от всяких сомнений в пользу ИК пола, является экономия электроэнергии. На самом деле хитрость кроется глубже, чем обычные замеры количества потребляемого тока. В таких тестах электрический ИК пол окажется эффективнее кабельного на 20%. В ИК конструкциях происходит более полная передача тепла окружающим предметам, без затрат на обогрев промежуточных материалов-проводников

Но фокус заключается в том, что в таком «чистом» измерении не берется во внимание энергоемкость всей системы теплого пола. ИК пленка хоть и нагревает пол быстро, но он так же быстро остывает при отключении питания

Таким образом, чтобы поддержать в помещении постоянно комфортную температуру, инфракрасный пол должен функционировать непрерывно.

Кабельный теплый пол

В кабельной системе, которая укладывается в слой стяжки, бетон выполняет функцию аккумулятора тепла, и для поддержания постоянной температуры нет необходимости в непрерывной работе нагревательных элементов. Электрический терморегулятор с термодатчиками в кабельных системах делает их менее затратными для постоянного обогрева помещений, несмотря на более высокую номинальную мощность.

На сегодняшний день неангажированные специалисты рекомендуют разумное сочетание в помещении кабельного и инфракрасного пола. Плёночный пол обеспечивает быстрый нагрев до комфортной температуры, а кабельный выполняет последующий постоянный подогрев и поддерживает заданную температуру.

Строение электрической системы нагрева

Для начала следует уточнить, что существует несколько разновидностей конструкций, источником тепла в которых выступает электрический ток:

кабельный теплый пол;
инфракрасный нагреватель в виде пленки;
жидкостно-электрические системы;
нагревательные маты.

Первый вариант монтируется на основе кабеля с нагревательными жилами или саморегулирующегося провода, который обеспечивает нагрев благодаря полупроводниковой матрице, расположенной между обыкновенными (не нагревательными) жилами. Нагревательные маты по принципу действия сходны с кабельной системой, однако в данном случае провода заложены в диэлектрическую сетку. Это решение исключает необходимость в кропотливой укладке проводов поверх основания. Достаточно развернуть полотно. Однако в обоих случаях сверху формируется бетонная стяжка, что может повлиять на высоту потолка, хоть и в меньшей мере, чем в случае с водяным аналогом.

Пленочный ИК-пол более предпочтителен, так как характеризуется минимальной толщиной и не требует монтажа бетонной стяжки сверху. Такая конструкция основана на нагреве медных шин, расположенных с двух сторон пленочного полотна. Между ними находится определенное количество графитовых полос. Принцип действия таких систем основан на инфракрасном излучении, которое продуцируется под воздействием тока.

Электро-водяной теплый пол представляет собой более сложную конструкцию в виде семижильного кабеля. Нагрев производится посредством тока, полученное тепло передается теплоносителю (вода в трубке).

Кабельный тёплый пол

Кабельный тёплый пол может представлять из себя:

кабель двух или одножильный,
кабель, уложенный в маты;

В любом случае такой кабель или маты можно монтировать в стяжку, а сверху класть плитку. Конечно, эффективная работа кабельного тёплого пола потребует некоторых правил укладки.

Данная система подключается к электрическому терморегулятору, позволяющему настраивать температуру системы.

Кабель гораздо тоньше водяных труб, поэтому сам пол будет тоньше.
Эта система отопления в любом случае не зависит от водяного отопления, то есть от ЖКХ (жилищное коммунального хозяйства).
Терморегулятор следит за температурой, поэтому система работает экономично.
Если терморегулятор показывает температуру, то можно установить именно ту, которая нужна.
Тёплый пол можно включить и выключить в любое время, при включении он заработает достаточно быстро.
Поскольку этот тёплый пол никак не связан с прочими жильцами многоквартирного дома, то на него нет запретов.
Если взять отдельно кабель, то его можно монтировать не только в пол, но и в плинтус или в другие места, недоступные другим отопительным системам.
Поломка никак не отразится на ваших соседях.

Зависимость от электричества, электричество отключается довольно часто.
Если перегорит кабель, то придётся вскрывать весь пол. Скорее всего, кабель придётся выкинуть, хотя это на усмотрение хозяина.
Сравнительная дороговизна кабеля. Конечно, можно взять любой провод, рассчитать сопротивление и температуру, какую должен выдавать, напялить защитную оболочку, но это всё для умелых рук и трезвой головы.
Дороговизна электричества.

Покрытие кабельного пола

Правильный монтаж подразумевает теплоизоляцию от плит перекрытия, то есть от потолка соседа. Прокладка фольги в этом случае ничего не даёт, хотя её и рекомендуют. Просто надо уложить слой из хорошего теплоизолятора.
Поверх теплоизолятора можно сделать стяжку, или положить ГВЛ (гипсоволокнистые плиты), или иной подходящий материал. Монтировать непосредственно на утеплитель, если это пенопласт или полистирол нежелательно, поскольку слой последующей стяжки довольно тонок.
Если монтируется одножильный кабель или маты, то надо следить за тем, чтобы все выводы в конечном итоге исходили и входили в одной точке, в точке подключения.

Как выбрать теплый пол электрический под плитку — виды нагревателей

Они могут быть:

кабельные;
матовые;
пленочные.

Если говорить о кабельных нагревателях, то они монтируются в стяжку, но при этом достаточно слоя всего 5 см, поэтому снижение высоты помещения будет незначительным. Два других типа монтируются на плиточный клей, а инфракрасную пленку вообще можно на сухую, уложить под напольное покрытие.

Такое решение позволяет эффективно обогревать помещение, при этом не увеличивается давление на плиты перекрытие, как при укладке водяного теплого пола.

Кабели

Это самый простой и дешевый тип нагревателя, внешне он имеет вид обычного провода.

Кабель закрепляют на полу при помощи фиксаторов, после чего заливается стяжка. Если кабель тонкий, то возможен его монтаж в слой плиточного клея.

Может применяться одно или двужильный кабель, между собой они отличаются способом подключения. Во время монтажа первого варианта, надо создать замкнутый контур, то есть свести оба его конца в одну точку.

Независимо от типа используемого кабеля, работает он по одинаковому принципу: во время прохождения тока, жилы нагреваются и отдают тепло в стяжку, после чего оно равномерно распределяется по комнате.

В спальне рекомендуется устанавливать двужильный кабель, а в зале, где люди бывают реже, можно обойтись и одножильным, это поможет сэкономить бюджет, во время покупки необходимых для проведения монтажа материалов.

Маты

Термоматы представляют собой такой же нагревательный кабель, но он уже уложен и закреплен на стекловолоконной сетке, что значительно упрощает и ускоряет процесс монтажа.

На подготовленную черновую поверхность укладываются маты, после чего фиксируются плиточным клеем и покрываются напольным материалом.

Если есть необходимость, то сетку можно надрезать и повернуть в нужную сторону, но при этом надо не повредить кабель.

Инфракрасная пленка

ИК-пленка выполнена в виде матов, толщина которых не больше миллиметра, с обеих сторон находится слой термостойкого полиэстера, а между ним уложены карбоновые полосы, соединенные медными шинами, они и осуществляют функцию нагрева.

Инфракрасную пленку можно укладывать под разные покрытия, даже под паркет.

Сначала напольное покрытие поглощает ИК-излучение, после чего передает его в окружающую среду.

Инфракрасная пленка боится влаги, поэтому укладывать ее в стяжку или под плитку не рекомендуется.

Тепло, выделяемое кабелем или матом, дольше сохраняется в стяжке или в слое клея, поэтому термостат может периодически отключать питание от сети и таким образом экономить электроэнергию.

Основные отличия инфракрасной пленки от электрического кабеля

Важнейшими отличиями между рассматриваемыми видами пола являются:

Тип покрытия. Инфракрасный теплый пол представляет собой тонкую пленку, нагревательные элементы запаяны внутрь. Кабельный пол представляет собой электропровод, содержащий одну или две жилы, и специальные соединительные муфты.
Монтаж. Из-за разницы структуры покрытий возникают и отличия в монтаже. Электрокабель необходимо укладывать в стяжку, это обеспечит ровную поверхность для декоративного покрытия. Для ИК пола дополнительных черновых работ не понадобится.
Изоляция. За счет стяжки электропол будет обладать несомненно более высокой изоляцией. Именно поэтому для помещений с высокой влажностью, например в ванной, рекомендуют использовать нагревательный кабель.
Тип соединения. Параллельный в ИК и последовательный в электрическом кабеле. Поэтому при поломке одной из пластин остальная часть покрытия продолжит работать, с кабелем же поверхность целиком выйдет из строя до устранения поломки.
Принцип работы. Пленка осуществляет нагрев преобразуя электроэнергию в инфракрасное излучение. Данные лучи нагревают окружающие предметы, передавая энергию за счет циркуляции воздуха. Электрокабели изготовлены из материалов высокого сопротивления, когда ток проходит через такие материалы происходит нагрев. Стяжка аккумулирует тепло равномерно передавая его в окружающее пространство.

Как выбрать электрический кабель для теплого пола?

Существует много методов сделать напольное отопление в квартире либо личном доме, но внедрение нагревательного кабеля. Самый обычный и дешевенький вариант, потому он пользуется огромным спросом.

Напольное отопление электронным кабелем

Нагревательный кабель. Это медный провод, который производит электронный ток. Для увеличения производительности его помещают в специальную обмотку волокна и теплостойкий поливинилетилен. Благодаря этой конструкции обеспечивается также безопасность ее использования. Электронный ток, проходя через провод, выделяет термическую энергию, благодаря которой поверхность греется.

Нагревательный кабельный устройство

Электронные кабели для бетонной стяжки имеют разную мощность: от пятнадцать до 40 Вт / м, могут греться до девяносто ° С Покрытыя цинком сталь либо медь играет роль проводника сердечника. Хоть какой провод предназначен для классической электронной сети напряжением двести 20 В.
