Как сделать дымоход в частном доме своими руками: варианты конструкций и их реализация

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

1. Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
2. Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
3. Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
4. Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
5. Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

Требования к устройству дымохода

К установке приборов отопления предъявляют требования, изложенные в нормативной документации.

Монтаж устройств регулируется положениями СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Также перед составлением проекта желательно изучить материалы о системах отопления (СНиП 41-01-2003), об устройствах теплогенерации (НПБ 252–98), о технических условиях для работы тепловых аппаратов (ГОСТ 9817–95), о правилах и нормах эксплуатации дымовых каналов (ВДПО).

Конструкция дымохода и особенности монтажа должны полностью соответствовать требованиям, обозначенным в СНиП, иначе не получить акт проверки сооружения, который выдается после ввода в эксплуатацию

Часть требований адресована конкретно к устройству дымоходов. Конструкция сооружения может быть какой угодно, но материал изготовления обязательно должен быть негорючим.

В качестве материалов, используемых для строительства дымоходов, могут выступать:

сталь;
керамика;
кирпич.

Все без исключения конструкции являются сборными, а сам монтаж – фрагментарным, так как дымоход проходит через несколько помещений (например, комнату и чердак).

Чтобы сооружение отвечало требованиям пожарной безопасности, следует правильно рассчитать его параметры, а также подобрать по размерам все составные детали. При установке заводского оборудования необходимо исполнять все рекомендации, изложенные в инструкции, включая порядок сборки и способы монтажа деталей.

Галерея изображенийФото из Кирпичная труба — классический вариант для твердотопливной системы, в которой температура дымовых газов достигает 500-700º. Кладка ее — трудоемкий процесс, но при соблюдении правил вполне осуществимый своими руками Дымоход с характеристиками, максимально приближенными к кирпичной трубе, можно сложить из модулей керамической дымоходной системы Сооружение металлического дымохода из готовых труб выполняется проще и быстрее всех видов применяемых в настоящее время дымоходов. Однако в твердотопливных системах этот вариант стараются не использовать, т.к. металлические трубы быстро прогорают и требуют частой замены Одной из модернизированных вариаций металлической трубы является сэндвич-дымоход. За счет особой конструкции у него увеличен срок службы и улучшены технические показатели Кирпичная труба твердотопливной системыКерамический дымоход с тройникомМеталлическая труба — дешевое и простое решениеУстройство сэндвич дымохода

В документации прописаны отдельные положения, которые также нужно учитывать, например:

длина дымохода может быть любой, но не менее 5 м (высота вентиляционных каналов – не меньше);
сечение трубы должно соответствовать входному отверстию в генераторе или превышать его;
для каждого теплогенератора необходим отдельный дымоход;
скорость проточного воздуха внутри трубы – от 15 м/с до 20 м/с;
толщина труб определяется материалом изготовления (норма для стальных – не менее 0,5 мм);
для регулярного осмотра и мероприятий для очистки дымоходы оборудуют карманами (нишами) глубиной 0,25 м;
максимальное число поворотов дымохода – 3;
радиус закругления должен превышать диаметр канала;
высота трубы над крышей регулируется конструкцией кровли: на плоской – 0,5 м; выше кровли на 0,5, если она расположена на расстоянии 1,5 м (и менее) от конька; равна или больше оси конька, если расположена на расстоянии 1,5-3 м.

Установлен порядок возведения конструкции – обязательно снизу вверх, то есть от теплогенератора (котла, печи) через перекрытия на крышу. В сборных конструкциях каждую последующую деталь трубы вводят в предыдущую.

Рабочая температура герметиков, применяемых для фиксации деталей, должна быть не менее 1000º. Снаружи соединения оборудуют хомутами, крепежный материал не должен попадать внутрь дымохода.

Для крепления тройника предусмотрены опорные кронштейны, а чтобы избежать прогибания канала, через каждые 2 м на стене необходимо фиксировать крепления-хомуты для поддержки трубы

В нормативной документации определены места, в которых разрешено устанавливать дымоходы. Материал стен обязательно должен быть негорючим, если же это условие не соблюдено (например, в здании с деревянными стенами), то при монтаже в целях защиты следует использовать насадные или коронные трубы.

Способы размещения дымохода

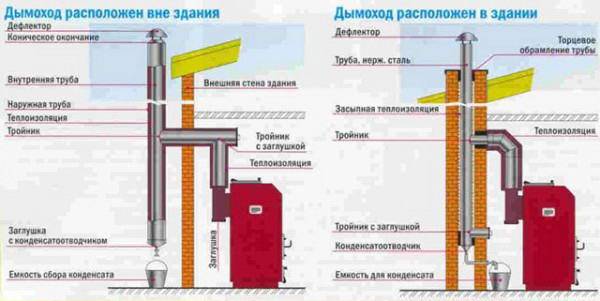

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

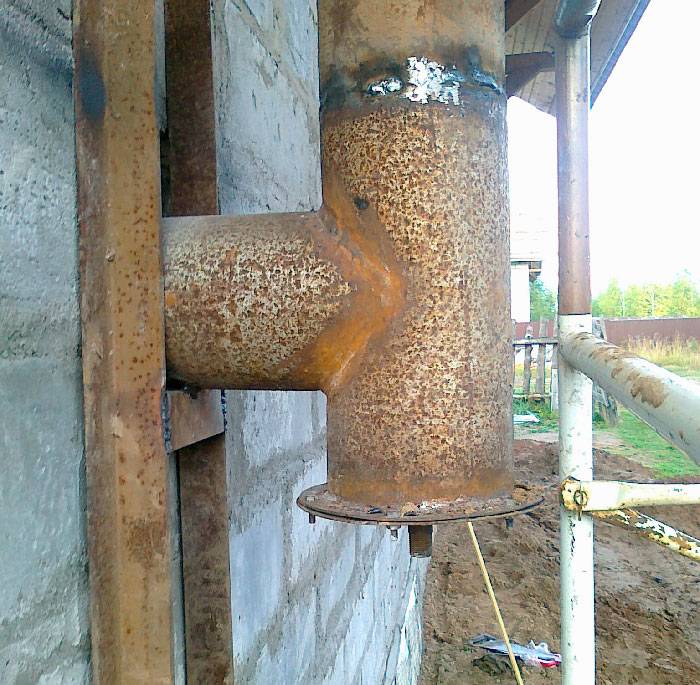

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Рекомендуем ознакомиться: Водорозетка для труб из полипропилена и ее использование в водопроводных системах

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

• В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
• Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Основные параметры

Плюс магазинных моделей дымоходов из оцинкованной стали состоит в том, что производители выпускают широкий ассортимент размеров. Кроме того, среди заводской продукции можно найти двухконтурные, снабженные термоизоляцией, гофрированные, обладающие повышенной гибкостью и одноконтурные. Изготовляя самодельный дымоход, приходится ограничиваться только одноконтурными трубами. Чтобы система дымоудаления работала эффективно, следует учесть следующие параметры:

1. Размер сечения трубы. Чтобы дым выходил из топки черед дымоход, нужно правильно подобрать диаметр трубы. Слишком тонкая труба не обеспечивает должного уровня, в связи с чем может образовывается обратная тяга. Дымоход большого диаметра, напротив, выводит продукты сгорания выходят в атмосферу слишком быстро, поэтому увеличивается расход топлива и энергопотери. Чем больше поворотов в конфигурации канала дымоудаления, тем толще должна быть труба. В большинстве случаев подходит труба из оцинкованной стали диаметром 100 мм. Рекомендованное сечение трубы дымохода для котлов разной мощности:

2. Материал. Трубы для дымохода изготавливают из листового металла. Этот материал должен обладать высокой устойчивостью к коррозии и влаге и высокой температуре. Поэтому простой оцинкованной стали недостаточно, так как температура в дымоходе твердотопливных печей и каминов превышает 500-700 градусов. Поэтому для изготовления труб используется металл с повышенной термостойкостью и сопротивляемостью к коррозии.
3. Толщина стенок. Срок эксплуатации дымохода из стальной трубы зависит от толщины используемого металла. Используется листы стали толщиной 0,25-1,0 мм. Чем выше температура выходящих из топки газов, тем толще нужно брать металл.

Пропустить через потолок

Перед мастером, который планирует проход дымоходной трубы через пирог утепления потолка бани, стоят в итоге две задачи: обеспечить термозащиту перекрытиям и соблюсти вертикаль установки дымохода. Разделить процесс решения этих задач можно на несколько этапов.

Определение места расположения узла разделки

Совмещение двух ведущих осей — дымохода и потолочной разделки с его проходом через потолок — это главная сложность, с которой сталкивается мастер при выводе трубы. Для того чтобы избежать неприятных казусов, следует воспользоваться отвесом. Поднятый к потолку, его следует разместить так, чтобы груз «вошел» в середину дымоотводящего канала банной печи. Этот участок, отмеченный на потолке, и станет тем центром, через который труба пойдет через крышу, т. е. центром будущего отверстия под проход.

Важно! Идеальный вариант — определить место прохода трубы через потолок/крышу бани еще в период подготовки проекта здания, тогда с выводом конструкции не будет проблем в том числе и с точки зрения соответствия пожарным требованиям

Оформление места расположения узла разделки

По нанесенной разметке делается выпил под проход. Если используется покупной продукт, надо рассчитывать на те размеры отверстий, которые рекомендованы производителем

Если дымоход ведется через потолок бани самостоятельно, важно заранее просчитать проходной короб и выполнить в потолочной конструкции (четко над местом прохождения трубы) сквозное отверстие с габаритами, учитывающими необходимые отступы и расстояния

Монтаж узла разделки

Покупной или самостоятельно сделанный короб для вывода дымоходной банной трубы через потолок — это конструкция из жестко скрепленных между собой коробки прямоугольного либо круглого сечения и листа, выполняющего защитные и одновременно декоративные функции, с вырезом в центре. Диаметр выреза подбирается под диаметр трубы, предназначенной для вывода через потолок (как правило, в банях используются металлические трубы типа «сэндвич» — два цилиндра разного диаметра, между которыми размещается материал для утепления и теплоизоляции).

Торцы выпила в потолке по периметру обшиваются теплоизоляционным материалом. Нижний лист короба и места соприкосновения металла с деревянными элементами прокладываются листами негорючего материала. Подготовленную конструкцию надевают на колено, которое пойдет в узел прохода, доводят до выпила в потолочном перекрытии, снизу закрепляют узел разделки саморезами.

Важно! Диаметр трубы для вывода через потолок на крышу бани должен быть чуть меньше (в пределах минимум 5 мм.) диаметра проходного патрубка. Зазор в дальнейшем можно изолировать, ориентируясь на то, какой материал будет использован как огнезащитный возле трубы

Завершение прокладки теплозащиты

Это «резюмирующий» этап прохода трубы через потолок. Сверху (на перекрытии чердака либо второго этажа) короб дополнительно заполняется теплоизоляционным материалом (как вариант, огнестойкой минеральной ватой). При необходимости узел разделки наверху можно декорировать металлическим листом — если вывод трубы дымохода осуществлен  на жилой этаж.

Важно! Вывод дымохода следует рассчитать таким образом, чтобы стыки с другими элементами конструкции миновали место прохода через перекрытие. Стыковка конструктивных элементов должна быть либо «до», либо «после», но не в этом месте.

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена

Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена. Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Преимущества дымоходной трубы из стали

Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.

При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.

При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.

Преимуществами стальных труб являются:

• Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
• Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
• Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
• Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
• Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
• Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.

Сила тяги

Факторы, влияющие на силу тяги:

• высота трубы;
• состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
• наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
• установка дефлектора;
• качество утепления;
• подвод воздуха к топке.

От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.

Правила сборки

Чтобы правильно собрать дымоход из оцинкованной стали, нужно предварительно разметить схему размещения и прокладки трубы. По этому чертежу следует определить, сколько потребуется труб, и разрезать на участки необходимой длины. Сборку выполняют следующим образом:

Первым делом, дымоходную трубу подсоединяют к вводному патрубку отопительного прибора с помощью специального адаптера

Важно обеспечить полную герметичность соединительного шва.
После первого сегмента подсоединяется тройник с сборником конденсата и ревизией. Каждый отрезок трубы вставляется в предыдущий, а место стыка промазывается термостойким герметиком и фиксируется стальным хомутом.
В местах прохождения трубой препятствий в виде стен или перекрытий вырезают отверстия и монтируют огнестойкий короб из оцинкованной стали или асбестовых плит

Пространство между стенками трубы и короба обматывают базальтовым волокном или засыпают керамзитом.

Что нужно знать о дымоходе в деревянном доме

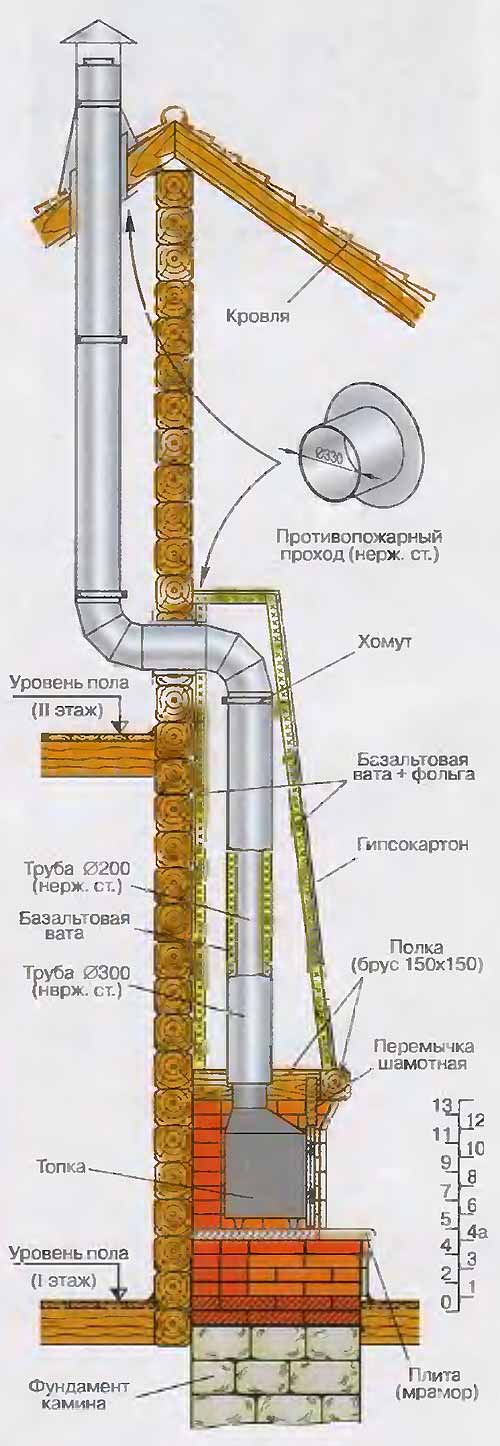

В деревянном доме при монтаже дымохода нужно знать не только правила установки, но и температуру в отопительных приборах за счет определенных продуктов сгорания. Она отличается также по мере удаления, в зависимости от конструкции самой системы. Ниже представлена таблица, указывающая на диапазон таких температур.

Таблица 1. Температура продуктов сгорания

На сегодняшний день существуют установленные правила при монтаже дымоотводов, которых нужно придерживаться для обеспечения пожарной безопасности и в целом сохранения конструкции. Они содержатся в документе, по которому ориентируются контролирующие государственные инстанции. Это СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Здесь подробно описана информация относительно расстояния труб дымохода к стене, к потолку, его размеров, правил изоляции и монтажа для каждых видов материалов. Подробнее можно будет ознакомиться с ней далее.

Особенности монтажа

Монтаж начинают от печи или камина. Первый стартовый элемент монтируется на патрубок котла или печи. Этот элемент не имеет утепления по технологическим причинам (безальтовый наполнитель плавится и спекается в камень). Все элементы спроектированы таким образом, что один ее конец имеет меньший диаметр и вставляется один в другой, как в раструб. Один из вариантов стыковки – чуть вытащить внутреннюю трубу, вставить в другую внутреннюю трубу. Придавить. Затем опустить по ней наружную трубу с утеплителем, придавить. Закрепить соединение обжимным хомутом, затянуть его болтом с гайкой. Все стыки нужно промазывать герметиком.

Затем монтируют тройник, снизу монтируют модули с лючком для прочистки и конденсатоотводчиком. Бывают  конструкции для установки нижней части дымохода на пол.

Затем монтируют остальную часть конструкции. Через метр сэндвич крепят к стене специальными кронштейнами. На каждом этаже и на чердаке должен быть установлен элемент с лючком для прочистки.

Желательно соединять элементы дымохода «по конденсату» — трубы монтируются таким образом, чтобы верхняя вставлялась в нижнюю и конденсат не мог просочиться через стыки, а стекал по стенкам в конденсатоотводчик.

Под потолком монтируют элемент с шибером.

Место прохождения трубы в перекрытии закрывается оцинкованным листом и заполняется утеплителем. Расстояние до конструкций должно составлять не менее 130 мм.

Самым сложным этапом в монтаже является прохождение кровли. Размечают отверстие в нужном месте кровли. Делают отверстие в кровле. Изнутри крепится подкрышный лист, на кровлю устанавливается крышная разделка. Ее подбирают в зависимости от угла наклона кровли. Края разделки заводят под лист кровельного материала.

Если нужно, устанавливают растяжки. Устанавливают дефлектор.

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Инструкция по кладке дымоотвода из кирпича

Наиболее древние дымоходы, известные человечеству, устраивали из камня, а затем из кирпича вместе с первыми печами. Природный материал и по сей день используют для строительства отопительных систем в частных домах. Рассмотрим основные этапы возведения кирпичного дымохода.

Особенности конструкции кирпичной трубы

Существует два варианта подключения кирпичной трубы. Первый, более легкий, устанавливают прямо на печь, второй сооружают рядом и подключают переходником. Дело в том, что вес кирпичного дымохода высотой 5 м и более достаточно велик, и не каждый тепловой генератор может его выдержать.

Для строительства одной трубы требуется от 500 до 800 кирпичей (в зависимости от высоты потолков и кровли), вес каждого из них – 3,8 кг.

В любом случае дымоход – не просто полое внутри сооружение, а сложная конструкция, состоящая из нескольких функциональных частей.

При прохождении дымохода через потолочное перекрытие устраивают распушку, представляющую собой утолщение. Следующее утолщение похожей конфигурации сооружают при переходе трубы через кровлю. Оно называется «выдра».

Часть трубы от распушки до выдры – это внешний дымоход. Над кровлей возвышается шейка, заканчивающаяся оголовком (альтернативой дефлектору).

Главным условием безопасности является расстояние от внутреннего канала, по которому проходят горячий дым и газы, до поверхности стен и элементов перекрытий. Оно равняется 0, 25 м – именно такова длина одного строительного элемента, красного полнотелого кирпича.

Второе условие касается расположения дымоотвода. Его необходимо возводить строго вертикально, максимальная возможная погрешность – 3 градуса. И третье условие – это идеальная герметичность кладки, в которой не должно быть сквозных отверстий и щелей.

Размеры дымохода зависят от мощности отопительного прибора. Обычно выбирают одну из традиционных кладок: с самым маленьким сечением – «четверку» (12,5 см х12,5 см), прямоугольную – «пятерку» (25,0 см х 12,5 см) или большую – «шестерку (25 см х 25 см).

Последний вариант предпочтителен для русских печей, прямоугольный – для каминов. Для кухонных плит небольшой мощности подходит первое решение.

Обязательные условия

Любая проходящая через перекрытие труба должна иметь защитный тепловой контур. Он называется узел прохода через перекрытие. Конструкция может использоваться разная – от готовых заводских устройств до самостоятельно изготовленных, но все огни, монтируются согласно общим требованиям.

В месте прохода обязательно устраивается изоляция из термостойкого материала. Он должен выдерживать температуры до 800 – 1000 градусов. Если не сделать подобную изоляцию, то потолок может просто загореться от нагрева.

Расстояние от внутренних стенок нагретого канала отвода дыма до сгораемых материалов не должно быть менее 38 сантиметров. От наружной его части, до конструкций из возгораемых материалов, должно оставаться расстояние не меньше 13 сантиметров. В этом случае, слой теплоизоляционной прокладки внутри дымового канала должен составлять больше пяти сантиметров. Именно таким образом теплоизолированы популярные сэндвич системы.

Соблюдение этих норм позволит собрать наиболее безопасную с точки зрения возникновения пожара конструкцию.

Разновидности стальных дымоходов

Дымоходы из стали различаются по материалу трубы и типу конструкции. Сталь используется нескольких разновидностей:

• Чёрная без покрытия. Этот материал наиболее дешёвый, но при этом наименее долговечный. Такая сталь поддаётся коррозии и быстро приходит в негодность.
• Низколегированная сталь. В качестве примесей для этого материала используют хром, цинк, никель, молибден. Такой сплав меньше поддаётся коррозии, чем обычная чёрная сталь.
• Нержавеющая сталь. Лучший, из возможных вариантов. Трубы из этого материала обладают всеми преимуществами стальных дымоходов.
• Гофрированная сталь. Является наименее надёжным вариантом, поскольку из-за гофрированной стенки на трубе быстро оседает сажа. Чистить такой дымоход предстоит часто. Используют гофрированный материал для гильзования.

По типу строения выделяют следующие разновидности дымоходов:

• Одностенные. Такие трубы имеют одну стенку, диаметром от 0.6 до 1мм. У них нет теплоизоляции, потому для отопительных приборов в доме использовать их опасно. Они нашли применение в банях, где с помощью постоянно горячей трубы можно греть воду.
• Одностенные для гильзования. Такие трубы могут ничем не отличаться от обычных одностенных, могут быть гофрированные или иметь овальную форму. Отличительная их особенность -расположение внутри старого кирпичного дымохода.

• Сэндвич-системы. Наиболее распространённый и надёжный из всех вариантов. Состоят они из внутренней и наружной труб, между станками которых находится слой изолирующего материала. Такая конструкция позволяет избежать нагревания наружной поверхности трубы и образования конденсата.

• Конструкция “труба в трубе”. От предыдущего варианта эта система отличается отсутствием изолирующей прослойки. Такие дымоходы получили название коаксиальные. Внутренняя труба в них нужна для отведения продуктов горения, воздух по ней движется снизу вверх. По наружной трубе, то есть прослойке между двумя трубами, потоки воздуха движутся в обратном направлении. Они необходимы для поддержания горения топлива. Такая конструкция способствует увеличению тяги во внутренней трубе, но её нельзя использовать в условиях низких температур из-за замерзания конденсата на стенках.

Как устроен дымоход

Основная часть любого дымохода – вертикальная трубная конструкция. Конструктивно привычный кирпичный стационарный короб отличается от современных сборных собратьев из готовых модулей заводского изготовления.

Традиционная кирпичная труба включает следующие элементы: шейка для соединения с печью, стояк с задвижками, откос, выдра, шейка (в месте прохода через кровлю), оголовье, иногда металлический колпак.

Самые современные виды дымоотводов – керамические и из трехслойной сэндвич-трубы. Конструкция из керамики состоит из внешнего керамзитобетонного каркаса, внутренней сборной керамической трубы, слоя утеплителя между ними. Сама керамическая  и сэндвич-конструкции включает в себя следующие блоки: прямые, для сбора конденсата, тройники, модули для прочистки, переходные элементы для подключения отопительных агрегатов. Неотъемлемой частью современного дымопровода является дефлектор.

Это интересно: Как и чем прочистить дымоход от сажи — обзор средств и технологии очистки

Какую трубу лучше сделать

При монтаже дымохода своими руками главная проблема – какой материал для сэндвича выбрать.

Есть две разновидности стали: оцинкованная и нержавеющая. Первая стоит дешевле, но непригодна для эксплуатации при высоких температурах. Поэтому для банного дымоотвода лучше выбирать нержавейку. При этом, стоит брать самый дорогой сплав (AISI 310S). Он выдерживает температурный режим до 1000 градусов Цельсия.

В целях экономии некоторые самостоятельно комбинируют два вида стали – для внутреннего слоя используют нержавеющую, а для внешнего кожуха — оцинкованную.

Кроме выбора материалов, перед началом работ нужно определиться с типом конструкции: нужно ли выводить дымоход через крышу или можно сделать выход через стену.

В некоторых банях куда удобнее вывести дымоотвод через стену – так длина сэндвича получается гораздо короче, а значит, потребуется меньше материалов. Но это мнимая экономия.

Температура нагрева банной печи куда выше, чем обычного котла в жилом помещении. А горизонтальный способ монтажа является более пожароопасным. Таким образом, лучше потратить лишнюю сумму на дополнительные стальные метры, но при этом защитить свою баню от возгорания.

Чистка труб дымохода и уход за ними

Заключаются в соблюдении следующих моментов:

1. В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
2. Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
3. Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.

Конструкция из сэндвича отлично подойдет для системы отопления на газу

Можно использоваться и для дровяного котла, печи, но здесь важно регулярно выполнять чистку дымохода от сажи
