Изготовление и сборка элементов конструкции
Корпус
Берем квадратную трубу (10х10х3 см, длиной 50 и более сантиметров; можно использовать трубу даже до 1 метра, но увлекаться не стоит, так как со слишком большим устройством труднее управляться, например, чистить его). Такие габариты трубы позволят наполнить дымогенератор опилками для обеспечения его работы в течение не менее 10 часов, именно столько времени можно будет производить холодное копчение на одном наполнении.
Сверлим в трубе соосные отверстия на расстоянии 6 см от верхнего торца, которые понадобятся для эжекторной втулки и дымохода. Подбираем диаметр, учитывая наружные диаметры данных приспособлений.
Отступив от верхнего торца на 10 см с помощью сварки внутрь крепим стальной стержень согласно ширине трубы, он будет выполнять роль верхнего пружинного зацепа.
Привариваем упор, который служит в качестве ограничителя при соединении зольника с корпусом генератора. Для изготовления упора пластина размерами 11,5х11,5 см и толщиной 0,6-0,8 см вырезается с отверстием в форме квадрата по размерам самой корпусной трубы.
Сверлим от нижнего торца на 4-5 см отверстие под розжиг древесины.
Эжектор и дымоход
В отверстиях, которые сделали в корпусе, привариваем на одной стороне эжекторную втулку, на другой трубу 3/4. Размер втулки нужно подбирать по штуцеру. Если используем камазовскую трубу, то предварительно припаиваем ее к штуцеру. Если токарный опыт отсутствует, обратитесь к профессиональному токарю.
Основными размерами данного узла являются диаметр (внутренней и внешней трубок агрегата) и длина захода внутренней трубки в выходную систему устройства.
Параметры выходного отверстия равны диаметру прохода трубы 3/4 дюйма. Для внутренней трубки оптимальным будет диаметр 6-8 мм.
При слабой воздуходувке рекомендуется внутренний диаметр трубки для эжектора 6-10 мм. Оптимальный заход меньшей трубы в большую (3/4) – 2 сантиметра. Перед пробным запуском внутреннюю трубку делайте с запасом. При необходимости ее можно будет укоротить до оптимальных размеров по результатам эксперимента.
Эжектор является важным рабочим элементом генератора дыма. Его устанавливают перед выходом из камеры сгорания. Если же трубка забора располагается внизу камеры, то этот узел устанавливают снаружи – на трубе, которая служит связующим звеном нижнего заборного патрубка и верхней трубы, которая подает дым в камеру копчения.
Пружина и решетка зольника
Подбираем по размерам и нагрузке пружину. Она будет вставляться в корпус генератора, обеспечит хорошую тягу и упростит проход дыма в эжекционную зону. Подойдет любая пружина, в том числе старая дверная – главное, чтобы по длине при килограммовой нагрузке она находилась в генераторном корпусе.
Занимаемся изготовкой решетки зольника. Для этого используем лист с перфорацией (отверстия должны быть не больше топливных щепок, а зола свободно проходить через них). Сгибаем лист П-образно, находим центр, вставляем болт М8х45, контрим с двух сторон. На конце болта проделываем дырку немногим более проволочного диаметра пружины. Можно использовать стандартный болт под шплинт.
Зольник
Сделать зольник несложно. Используем квадратную трубу (11,0х10,0х0,3 см, высотой 10 см) и опорную пластину (15,0х15х0,5 см), привариваем к ней нижнюю плоскость. Размер опорной пластины можно использовать и другой.
Сверлим для фиксации зольника к корпусу генератора отверстие М8, в которое будет вставляться болт. Затем сверлим еще 3 отверстия для самой заслонки (Ø8 мм) и 6 отверстий для крепления направляющих (М4).
Кроме розжига топлива заслонка нужна для того, чтобы регулировать тягу и интенсивность тления.
Крышка
Изготовляется по тому же принципу, что и зольник. Однако на верхней пластине с помощью сварки делаем ручку. Делая верхнюю крышку, не нужно сверлить дополнительные дыры, например, отверстия для вентиляции или те, что применяются для формирования дымохода. А вот приваренные по краю бортики будут кстати, они позволят плотно надевать крышку на корпус дымового генератора.
Сборка
Порядок сборки дымогенератора представлен на этой иллюстрации:
Конструкция собранного прибора представлена на этом чертеже:
Принцип работы генератора дыма
Основной принцип работы дымогенератора – пиролизное разложение древесины при недостатке кислорода. То есть, в этом устройстве происходит нагревание щепы и её тление без доступа воздуха. Генераторы являются закрытыми системами и могут различаться по конструкции. В заводских моделях вы встретите переключатели и механизм дозирования опилок, котроллеры температуры.
Самодельные устройства выглядят гораздо проще и требуют участия оператора, но их эффективность ничуть не ниже заводских аналогов
Устройства могут иметь различные размеры. Чем больше генератор, тем на больший объём коптильной камеры он рассчитан.
Различные приспособления для дымогенератора
За счет этого готовая продукция будет получаться более вкусной, ароматной и полезной.
Конструкция и самостоятельная сборка эжектора
Для того, чтобы в эжектор подавался воздух, подготавливается трубка с диаметром до 1 см. Длину трубки должна быть такой, чтобы она могла свободно зайти в дымоход примерно на 10 см
Особое внимание стоит уделить соосности сопла и дымохода генератора. Оно должно максимально плотно входить в используемую пробку
Если пробка металлическая, то сопло нужно вкрутить с помощью резьбы. В резиновую пробку сопло будет просто вставляться.
Кулер для дымогенератора
Кулер имеет квадратную или же цилиндрическую форму. Размер такой камеры будет такой, как и у корпуса генератора. Когда дым попадет в камеру, то он начнет двигаться в несколько раз медленнее и за это время успеет остыть. Для того, чтобы повысить эффективность охладителя, его лучше всего крепить в верхней части агрегата, а выход при этом должен находиться в нижней части. Дополнительно обязательно устанавливается сборник для конденсата. Разместить его нужно на самом дне кулера.
Самостоятельное изготовление компрессора
Если вы планируете делать дымогенератор в домашних условиях, то можно воспользоваться наиболее простым вариантом компрессора – компьютерным кулером. Также можно изготовить данную деталь из самой обычной пластиковой бутылки.
- В нижней части бутылки нужно вырезать отверстие, которое будет иметь такой же размер, как и диаметр кулера.
- Дальше кулер вставляется в полученное отверстие и фиксируется с помощью скотча.
- В крышке делается еще одно небольшое отверстие, в которое будет вставляться соединительная трубка, которая обматывается скотчем.
- Дальше кулер можно подключить к любому, удобному для использования источнику питания, мощность которого не превышает 12 Вольт.
Фильтр для дымогенератора
Оно имеет вид незначительно расширения, в которое засыпается металлическая стружка.
Также можно установить дополнительную камеру, к которой крепится крышка со съемными фильтрами. В таком случае, чтобы поменять в дальнейшем стружку, нужно будет частично разбирать дымоход генератора.
Компрессор для дымогенератора холодного копчения
Можно сразу приобрести уже готовый компрессор, который имеет невысокую стоимость. Некоторые люди могут использовать компрессоры с автомобилей, но такие устройства слишком быстро нагреваются.
Жидкость для генератора дыма своими руками
Кроме обычных дымогенераторов, которые используются для приготовления домашних копченостей, существуют аппараты, с помощью которых создается дым на сцене. В таких устройствах дым вырабатывается за счет того, что на нагреватель попадает специально приготовленный раствор и начинает испаряться. Раствор может иметь разный состав. Чаще всего для его приготовления используется 15% глицерина, 10% спирта и 75% дистиллированной воды. Пар, полученный от такого раствора, ни в коем случае нельзя использовать для того, чтобы готовить домашние копчености.
Дрова для копчения
Очень приятный вкус и запах дают можжевеловые веточки с ягодками и вишневые листья. Их можно смешивать со щепой других деревьев.
Не стоит использовать для копчения опилки хвойных деревьев, ведь они становятся причиной появления горького привкуса и неприятного запаха.
Виды самодельных генераторов
Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.
Дымогенератор из электроплитки
Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.
Практически на любой даче есть электроплитка, она и станет частью коптильни
Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.
Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы
Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

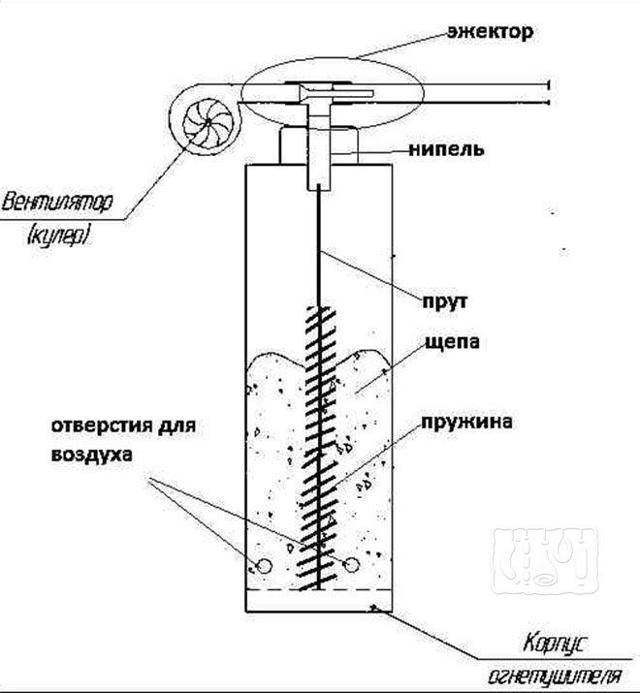

Генератор для коптильни из огнетушителя
Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.
Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.
Как сделать дымогенератор из огнетушителя в видеосюжете:
Как использовать аквариумный компрессор для дымогенератора
Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.
Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.
Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии
Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:
Печка-дымогенератор для коптильни
Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.
Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки
https://youtube.com/watch?v=VPGOrMuWwTE
Фильтр для изделия
Дым несет в себе много смолы и конденсата, которые при копчении попадают на продукты и негативно влияют на вкусовые качества. Существует несколько типов фильтров с дополнительной камерой и специальной насадкой из бутылок, устанавливающихся на переходную трубу от агрегата к камере коптилки.
В первом случае фильтр для дымогенератора холодного копчения изготавливают из трубы по аналогичным размерам камеры горения. Далее на фильтровом изделии внизу на крышке просверливают отверстие и нарезают резьбу. Берут металлическую крышку резьбовую, в центре которой сверлят дыру, а затем прикручивают ее к дну шурупами или просовывают болты и закручивают гайки. Достаточно просверлить 2-3 отверстия. К крышке прикручивается стеклянная банка – и конденсатор сделан.
В фильтровальную камеру помещается стержень, на котором располагаются с одинаковым расстоянием между собой 5-8 круглых пластин с мелкими отверстиями. Поверх стержня кладется стальная сетка для чистки посуды. Далее корпус закрывается крышкой.
Во втором случае дымоходная труба изготавливается зигзагообразной формы, а в середине канала монтируется бутылка, внутри которой помещены днища от пластиковой тары с вырезанными мелкими отверстиями. Эти дыры не должны совпадать друг с другом – наоборот, направлять отверстия следует в хаотичном порядке. В таком случае дым не пойдет по прямой, а будет врезаться в дымовой канал с множественными углами и препятствиями в бутылке.
В пластиковой емкости будет собираться конденсат, поэтому к низу тары припаивают переходник с резьбой и прикручивают бутылку объемом 1 л. Такая конструкция не только очистит дым от смолы, но и будет избавлять дым от конденсата.
Где купить и сколько стоит дымогенератор для холодного копчения: цены и особенности фабричных конструкций
| Бренд/Модель | Цена, руб. | Технические характеристики, особенности |
HANHI / Zmei | 9800−10800 | Объём ёмкости для щепы – 8 л, до 10 часов копчения на одной загрузке. Встроенный электрический нагреватель − 1 кВт. Охлаждение дыма воздушным змеевиком. Фильтр и термометр в стандартной комплектации. |
– / ДымОК | 4700−5200 | Изготовлен из нержавеющей стали AISI 304. Максимальная загрузка – 0,5 кг щепы. Время копчения – до 6,5 ч. В комплекте: компрессор, соединительные шланги. |
УЗБИ / Дым Дымыч 01М | 2800−3900 | Коптильня с компрессором. Максимальное время обработки на одной загрузке – 15 часов. |
Helia / Smoker Helia 48 | 91300−95800 | Универсальная коптильная печь для горячего и холодного копчения. |
Merkel / Premium | 9900−10800 | Дымогенератор «Меркель» для холодного копчения способен выполнять свои функции до 12 часов без пополнения загрузки. Корпус изготовлен из пищевой нержавеющей стали толщиной 2 мм. В наборе есть фильтр и специальная зажигалка. |
Чтобы дымогенератор для холодного и горячего копчения купить без ошибок, надо изучить мнение реальных пользователей. Ниже приведены отзывы на несколько популярных моделей.
Небольшой дымогенератор не занимает много места в режиме хранения. Качественные материалы конструкции продлевают срок службы даже при не очень бережном обращении
Marum, Киев, HANHI Zmei: Достоинства: нержавейка, дым холодный, есть отчистка дыма от воды и смол, пожаробезопасный, электрический. Вещь замечательная. Подсоединил, включил и забыл. Ходишь, проверяешь, как идёт процесс, ничего не погаснет, так как нагрев будет работать, даже если щепа прогорит. Раньше думал, что с электроподставкой потеряю в автономности, но оказалось компрессору всё равно нужно питание в итоге, так и так удлинитель во двор тянуть.
Недостатки: нет.
Подробнее на Отзовик: .
лодочник82, Хабаровск, УЗБИ Дым Дымыч 01М: Достоинства: удобен в эксплуатации, большой бак для копчения.Собрал коптильню сразу, ничего сложного, однако довольно сложно оказалось зажечь опилки, пришлось поджигать с газовой горелки. Однако после я понял, что опилки оказались слишком малы в размере, поэтому стал использовать обычные покупные, и дело наладилось.
Недостатки: пока не заметил.
Подробнее на Отзовик: .
Некоторые производители добавляют в состав комплекта качественную загрузку
dimidrol, Москва, Koptil: Достоинства: компактный внешний вид, богатая комплектация, вкусные блюда, простота сборки. В комплекте идёт удобный компрессор, который, между прочим, сделан в Германии.
Недостатки: щепой лучше запастись заранее, причём покупать лучше мелкую фракцию (я купил крупную, она у меня периодически застревала внутри, приходилось проталкивать подручными средствами). А это не очень удобно.
Подробнее на Отзовик: .
Если сделать дымогенератор для холодного копчения слишком трудно, можно приобрести готовый комплект или отдельные функциональные компоненты. В любом случае надо подбирать оборудование с учётом предполагаемой загрузки, личных предпочтений. Для уточнения важных деталей и публикации собственного мнения пользуйтесь комментариями к статье.
Что такое дымогенератор и зачем он нужен
При горячем или холодном типе копчения в любом случае для дыма нужен костёр. Для холодной коптильни температура дыма не должна быть больше 40°C. Чтобы уменьшить температуру поступающего дыма, кострище размещают в стороне от коптильной камеры, а между ними прокладывают герметичный дымопровод, в котором и происходит естественное охлаждение поступающего потока. Для лучшего остывания дымоход иногда закапывают в землю.
Холодный дым естественным образом консервирует продукты
Генератор дыма для холодного копчения значительно упрощает эту конструкцию. Сам по себе он представляет собой компактное устройство, в которое засыпается щепа или опилки ольхи и дуба. В этой конструкции опилки медленно тлеют, а исходящий дым имеет небольшую температуру. Процесс тления запускается с помощью электрического или газового подогревателя, а движение дыма обеспечивается нагнетающим компрессором.
Холодное копчение надолго сохраняет и придаёт неповторимый аромат мясу, рыбе и салу, домашним сырам. Такие продукты имеют гарантированное качество, без вредных для организма химикатов, которыми пичкают колбасы современные производители.
Домашняя коптильня позволит вам значительно сэкономить домашний бюджет, ведь все копчёные продукты стоят недёшево
Вариант генератора дыма без сварки
Это более серьезная установка. Детали можно легко приобрести в строительном магазине. Огромный плюс данной модели — отсутствие сварки. У данного устройства отбор дыма происходит снизу генератора. Предусмотрен внешний эжекторный узел. Есть сборник конденсата и система охлаждения.
Нам понадобятся следующие инструменты и материалы:
- Труба из нержавеющей стали. Радиус 50 миллиметров, длиной 800 миллиметров.
- Два сгона диаметром 25 миллиметров, длиной около 150 миллиметров.
- Контргайки.
- Два тройника.
- Две трубы с резьбой на концах.
- Конусный цанговый переходник.
- Резьбовой переходник на 1 дюйм.
Устанавливаем нижний сгон. Он нужен для вывода дыма из генератора. В трубе делаем отверстие так, чтобы в него смог войти сгон. Одну из контргаек оставляем снаружи, вторую устанавливаем внутри. Должно получиться так:
Снизу трубы размещаем колосниковую решетку, она должна быть ниже патрубка. Решетку будет подпирать заглушка трубы. В заглушке необходимо просверлить пару отверстий. Это нужно для свободного движения воздуха внутри генератора. Отличный вариант сделать щель с заслонкой, таким образом, вы сможете управлять подачей воздуха. В корпусе генератора чуть выше решетки проделаем пару отверстий. Оно необходимо для разжигания опилок. К одному концу тройника вкручиваем сгон. Лучше сразу их уплотнять льняной подмоткой. На конце сгона есть две гайки. Между этими гайками зажимаем крышку с резьбой. Впоследствии при работе аппарата снизу будет установлена банка для конденсата.
В свободное отверстие тройника вкручиваем трубу. В конечном итоге этот элемент генератора будет в вертикальном положении. Для надежности крепления этот элемент связывают с корпусом, используя хомут. Здесь дым будет охлаждаться, а конденсат стекать в емкость отбора. На другой конец участка трубы вкручиваем второй тройник.
Тройник должен располагаться перпендикулярно трубе. Он предназначен для сбора эжектора. Теперь собираем узел для соединения тонкой трубки с тройником. Для этого ослабляем гайку цангового зажима. В него будет установлена трубка. После, можно поджать гайку. К цанговому зажиму крепим переходник с ½ дюйма на 1 дюйм.
После, данный элемент вкручивается в свободное отверстие тройника. Если ослабить зажимную гайку цангового переходника, возможно переместить внутреннюю трубку, а после опять зафиксировать ее. Это очень удобно. Выход трубы на 15 миллиметров оставляют свободным. Осталось в свободное отверстие тройника установить отрезок трубы. Монтаж составных частей окончен.
Осталось протестировать самоделку. Заполняем генератор опилками. Аппарат при этом нужно плотно закрыть. Вертикальная труба запускается в коптильный отсек. В качестве коптильни также используем картонную коробку. Компрессор подключаем к эжектору. На крышку накручивается емкость для сбора конденсата. Включаем компрессор. Разжигаем опилки и готово.
Основное преимущество данного аппарата заключается в скорости и легкости сборки. Но дымогенератор не лишен недостатков.
- Недолговечность генератора.
- Непродуманная система охлаждения.
- Неудобный демонтаж.
