Донный фильтр для колодца: технология обустройства и обзор фильтрационных материалов

Виды и способы их монтажа

1. Прямой. Укладка фильтрационных компонентов начинается с наиболее крупных фракций, затем менее крупные и так до самых мелких элементов. В среднем это 3–4 слоя.
2. Обратный. Сначала насыпается мелкая фракция, постепенно увеличиваясь.
3. Деревянный щит. Другими словами, фильтр для колодца от плывуна. Круглый щит необходим, если грунт вокруг колодца, а также на дне насыщен илистыми породами и песком.
4. Сетчатое обрамление фильтра. Сама металлическая сетка не выступает как фильтрационный элемент. Ее устанавливают с обеих сторон, как бы зажимая слои внутри бутерброда, она удерживает на месте все слои, не давая им расползтись.

Материалы для устройства донного фильтра, описание и подготовка

Галька. Самый доступный материал. На речном камне практически не задерживается ил и глина, поэтому перед его укладкой достаточно ополоснуть из шланга.

Гравий. Нельзя путать с галькой, так как гравий – горная порода. Рыхлый материал: если он высохнет, то покроется небольшим количеством извести. В составе барьера гравий выступает в качестве обеззараживателя. Его нельзя насыпать в верхнем слое, так как после него воду нужно еще раз прочистить.

Есть один минус этого компонента – во время эксплуатации камни впитывают в себя все нечистоты и микроэлементы, а через какое-то время они начнут их отдавать. Поэтому слой приходится подвергать полной замене, а не промывке. Обычно это происходит раз в 1,5–2 года.

Щебень. Дробят из больших валунов в горнодобывающей промышленности. Насыпают на нижние и верхние слои. Считается фильтром грубой очистки. Перед использованием щебень проверяют на соответствие экологическим нормам.

Жадеит. Внешне очень похож на крупную гальку, но с зеленоватым оттенком. Его чаще всего используют в качестве наполнителя каменки в банной печи. Твердый камень округлой вытянутой формы. Является природным «антибиотиком» для воды. Он способен задержать и уничтожить вредные микроорганизмы. Минус в том, что такой камень сложно самому найти в природе. Хотя в строительных магазинах он встречается повсеместно.

Шунгит – горная порода, полученная в результате минеральных соединений и нефти. На вид черно-серый уголь, на поверхности осадок в виде пыли. Используется в качестве засыпки в среднем слое, возможно вместо гравия. Впитывает в себя вредные нефтепродукты и другие вещества. Минус шунгита в том, что он требует замены через некоторое время.

Геотекстиль используется вместе с другими компонентами. Обычно его стелют на дно колодца перед первым слоем камней. Так как геотекстиль – плывучий материал, его нужно прижать. За счет своей пористости он будет задерживать самые мелкие частицы грязи, а также ила.

Обратный способ

Крупнозернистый кварцевый песок. Найти его можно найти по берегам рек. Кварцевый песок имеет зерно размером до 1 мм, полупрозрачный с мелкими включениями темного цвета. Песок перед укладкой в колодец нужно промыть: уложить слой песка в емкость, залить водой, размешать, оставить на 20-30 секунд, после чего воду слить. Тяжелые крупные частицы песка за это время осядут, а остатки ила и глины останутся во взвешенном состоянии в воде. Эту процедуру можно повторить несколько раз, пока вода с песком не станет практически чистой.

Кварцевый песок для очистки колодца

Речная галька. Как и песок, встречается по берегам рек в виде камешков разного размера и цвета округлой формы. Галька – природный химически нейтральный материал, с нормальным радиационным фоном. Гальку перед укладкой в колодец так же нужно промыть под струей воды.

Галька для очистки воды

Гравий – рыхлая пористая осадочная горная порода. Зерна гравия бывают разного размера, от нескольких миллиметров до нескольких сантиметров. Гравий часто имеет примеси более твердых пород, глины или песка. Применяется также в системах дренирования. Нельзя брать гравий, использованный в других системах – из-за пористости этот материал способен накапливать различные опасные загрязнения.

Гравий для укладки в колодец

Щебень. Камни неправильной формы разного размера, добываются механическим способом. Могут быть из различных минералов. Для устройства донного фильтра подходит далеко не всякая щебенка. Строительный щебень из известняков пылит и загрязняет воду, а при длительном контакте с ней размывается. Гранитный щебень также не подходит – он имеет повышенный радиационный фон. Для донного фильтра рекомендуют брать щебень из нейтральных минералов, обладающих способностью очищать воду, например, жадеит. Приобрести его можно в магазинах, торгующих банными аксессуарами – этот камень наиболее популярен для печей-каменок.

Щебень для укладки в колодец

Шунгит, или окаменевшая нефть. Применяется в системах очистки воды для удаления из нее соединений тяжелых металлов, органических загрязнений и нефтепродуктов. Если колодец расположен вблизи предприятий или автодорог, или глубина колодца не превышает 5 метров, добавление шунгита позволит обеззаразить ее.

Камень шунгит отлично подойдет для очистки воды

Когда нужна установка осинового щита?

Осиновый щит может принести пользу только в колодцах с плывунами. Он не даст водно-песчаной массе подниматься, заполняя полезное пространство. Мы осуществляем монтаж щита «намертво», в противном случае его просто засосет в перенасыщенный песок-водонос. В колодце на дне устанавливаются специальные кронштейны, которые фиксируют щит на определенном уровне, не дают ему опускаться вниз или подниматься наверх. Сверху на щит слоями толщиной по 15 сантиметров насыпаем речную гальку или шунгит разных фракций.

Заиливание колодца будет происходить довольно быстро

Важно понимать, что плывуны несут воду, перенасыщенную мелкими взвесями, и интенсивность их оседания на дне даже при использовании такого фильтра очень высокая. Обслуживание такого колодца мы рекомендуем проводить не реже, чем один раз в год. Также не рекомендуем производить прокачку и резкие заборы воды из него, так как это будет способствовать заиливанию

Также не рекомендуем производить прокачку и резкие заборы воды из него, так как это будет способствовать заиливанию.

Осиновый щит можно установить несколькими основными способами. Некоторые из них мы не рекомендуем в силу низкой эффективности.

Укладка на дно под гнёт – щит прижимается тяжелыми булыжниками. В этом способе я вижу один существенный минус – такая конструкция может полностью уйти в плывун, который обладает сильной затягивающей способностью

Причем не важно, обустроен ли сверху насыпной фильтр – все будет разрушено Заведение под нижнее кольцо – в этом случае уйти в плывун может вся конструкция. Мы не раз сталкивались с тем, что практически готовый колодец целиком оседал в плывун, причем на существенную глубину, но этот метод все же более эффективен, чем просто уложить щит на дно Жесткая фиксация – щит закрепляется не только при помощи деревянных клиньев, но и специальных стопоров, которые не дают ему подниматься и опускаться. Мы не раз убеждались, что это единственный правильный вариант установки

Мы не раз убеждались, что это единственный правильный вариант установки

Осиновый щит стоит недорого, так как конструкция его проста. Цена с установкой может варьироваться в пределах 4000-6000 рублей, в зависимости от диаметра колец, толщины древесины, способа установки. Попытка заказчика сэкономить и сделать его самостоятельно, как мы уже не раз убеждались, чревата такими неприятными последствиями, как нестыковки в размерах, правильности формы, огрехи в качестве крепежа. В результате конструкция быстро разваливается или вовсе не подлежит установке.

Приведем сравнительную таблицу цен на комплекты для обустройства насыпных фильтров колодцев с кольцом диаметром 1 метр.

Разновидности донных фильтров

Донные фильтры различного типа выполняют задачу не только по очистке воды, но и по предотвращению размытия водоносного слоя грунта. Подобное явление может привести к проседанию и разрушению самой шахты колодца.

Для того чтобы создать эффективную систему очистки грунтовых вод, потребуются такие материалы и приспособления:

• лопата;
• ведро;
• сито;
• металлический тазик;
• ножовка по дереву;
• электрическая или аккумуляторная дрель;
• чистый песок;
• щебень;
• гравий;
• окаменевшая нефть.

В зависимости от особенностей грунта выбирается один из способов обустройства донного фильтра. Остановимся коротко на каждом из них.

Прямой донный фильтр

Такой вариант очистки воды применяется в тех случаях, когда дно колодца состоит из неустойчивого грунта. Это может быть мягкая глина или песчаный плывун. Подобная субстанция нестабильна и нуждается в укреплении.

Обустройство фильтров для таких грунтов осуществляется в такой последовательности:

1. Проводится выемка ила, грязи и мусора из котлована. Его дно выравнивается и утрамбовывается.
2. На дно ямы насыпается камень крупной фракции. Его слой должен быть не менее 30 см. Чтобы стенки шахты не размывались, щебень в них вдавливается с определенным усилием.
3. Поверх крупного гравия засыпается материал мелкой фракции. Толщина этого слоя должна быть 25-30 см. Не следует использовать мелкий гравий или отсев. Этот материал имеет особенность спрессовываться и образовывать слой, напоминающий бетон. В результате ток воды прекращается.
4. Засыпается крупный кварцевый песок, предварительно промытый и прокаленный на огне. В нем происходит тонкая очистка воды от органики и химических примесей.

Последним укладывается слой шунгита. Окаменевшая нефть завершает процесс фильтрации, выдавая экологически чистый продукт.

Обратный донный фильтр

Обустройство обратного донного фильтра проводится в колодцах с сильным напором поступающей в него воды. Задачей такого сооружения является укрепление водоносного слоя и предохранение его от попадания мусора, который может испортить качество жидкости.

https://youtube.com/watch?v=wgqUOYufzmA

Обустройство обратного донного фильтра проводится в такой последовательности:

1. Дно колодца очищается от ила, грязи и мусора.
2. Проводится укладка толстого (до 40 см) слоя песка, предварительно очищенного и продезинфицированного путем обжига.
3. На песок укладывается шунгит. Для качественной дезинфекции достаточно 10 см этого сорбента.
4. Аккуратно насыпается мелкий гравий с фракцией 1-2 см. Трамбовать его не нужно, чтобы обеспечить свободный ток воды.
5. Засыпаются крупные камни размером 4-6 см. Этот слой нужно разровнять для равномерного поступления жидкости.

При необходимости слой песка накрывается деревянным щитом. Такое решение применяется в тех случаях, когда есть угроза размытия дна колодца плывунами. Щит изготавливается из древесины, устойчивой к влаге. Лучше всего использовать дуб, лиственницу или кедр. Щит собирают из досок, которые прибиваются к брусу. В досках просверливают множество отверстий диаметром 10 мм. После этого щит устанавливается в шахте колодца. Сверху на него укладывается слой мелкого и крупного гравия. Камень выполняет задачу по очистке воды и удержанию дерева.

Поскольку от влияния влаги со временем портится даже самая прочная древесина, то каждые 4-5 лет колодец необходимо осушать и проводить замену щита. Использованные доски лучше просушить и сжечь. Применять их в строительстве не рекомендуется, так как за годы эксплуатации материал пропитался химическими и органическими веществами.

Обустройство бетонного фильтра

Довольно часто владельцы участков сталкиваются со скудным поступлением воды со дна колодца. Для того чтобы увеличить объем поступающей жидкости, делается дополнительный стеновой фильтр.

Выполняется это мероприятие в такой последовательности:

1. В стенах шахты просверливаются отверстия. Для этого лучше использовать коронку диаметром 100 мм. Количество отверстий определяется напором поступающей воды.
2. Замешивается цементный раствор. В него загружается гравий. Проводится тщательное перемешивание камней до тех пор, пока они не будут полностью покрыты раствором.
3. Камни набиваются в отверстия шахты и фиксируются до полного застывания цемента фанерой или досками.

Такие фильтры обеспечивают поступление воды, очищенной от песка и прочих механических примесей.

Донный фильтр для колодца с деревянным щитом – пошаговая инструкция

В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.

Деревянный щит для фильтра

Установка донного фильтра

Изготовление дощатого щита для донного фильтра

Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.

Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.

Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.

Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.

Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.

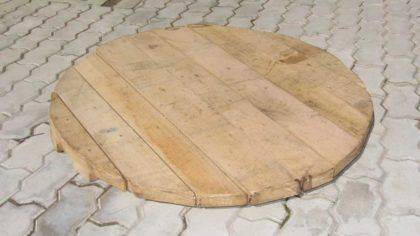

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Укладка щита и засыпка материала донного фильтра

Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.

Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.

Шаг 2. Установите на дно дощатый щит и выровняйте его.

Щит готов к установке

Установка дощатого щита

Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.

Крупная галька опускается в фильтрующий колодец

Камни равномерно распределены по поверхности щита

Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.

Второй слой донного фильтра

Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.

Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.

Видео — Установка донного фильтра

Донный фильтр для колодца

Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Поднимающийся плывун не только портит воду взвесями и примесями, но еще и способен вывести из строя насос или привести к смещению бетонного кольца колодца

Фильтр для колодца

Песок заливается водой

Речной песок

Крупная галька

Галька средней фракции

Речной гравий

Щебень

Шунгит

Жадеит

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Щит готов к установке

Установка дощатого щита

Крупная галька опускается в колодец

Второй слой донного фильтра

Установка донного фильтра

Деревянный щит для фильтра

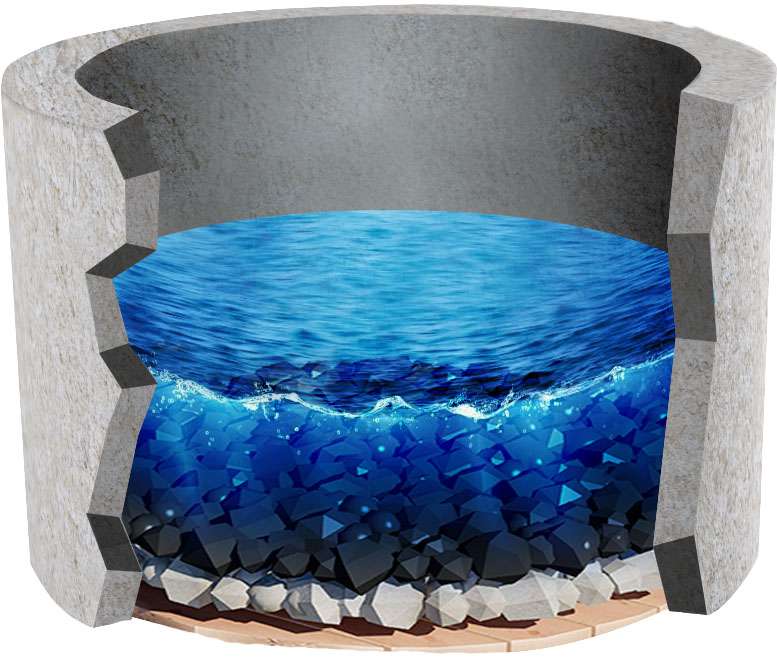

Схема-сечение колодца с фильтром из дерева и камней

Чистая вода в колодце

Щит из осины для донного фильтра

В данном случае дно колодца формируется глиняными породами

Добыча речного песка

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Насыпные донные фильтры

Чаще всего можно обойтись без осинового щита. Существуют следующие способы обустройства:

Бут и гравий (щебень) или галька – дно укладывается крупным бутом, который сверху засыпается щебнем средней фракции. Иногда сверху засыпается мелкофракционный гравий или крупный кварцевый песок. Это метод прямой засыпки. Существует также метод обратной засыпки, когда на дно сначала засыпают песок, затем мелкофракционную гальку, а потом гравий средней фракции. Все зависит от типа дна. Способ обратной засыпки больше применяется на глинах и суглинках

Шунгит – это разновидность горной породы органического происхождения со сложным химическим составом и высоким содержанием минералов. Считается, что он обладает антисептическими свойствами, но на самом деле эта информация сильно преувеличена и научно не подтверждена. Эта порода не взаимодействует с водой на химическом уровне, поэтому нет существенной разницы, будете ли вы использовать шунгит или речную гальку – результат будет практически одинаковым

Песок – в отдельных случаях мы рекомендуем не использовать никаких дополнительных материалов, кроме небольшой (15 сантиметров) песчаной подушки, которой достаточно для естественной фильтрации воды от мелкофракционных примесей

В различных комбинациях мы прибегаем к использованию всех вышеописанных мной материалов, а решающую роль в их выборе играет тип грунта и водоносного слоя.

Сказочное сооружение

Иглопробивное, нетканое полотно из синтетического волокна

Колодец, так же как и «избушку на курьих ножках» можно отнести к сказочным строениям. Чего только не придумывается и не делается своими руками, чтобы получить бездонный колодец с чистейшей, целебной водой и прекрасным вкусом.Итак:

• Геотекстиль на строительном рынке считается лучшим синтетическим волокном из-за своей высокой прочности, низкой стоимости и долговечности.
• К основным функциям геотекстиля относятся механическая защита.
• Фильтрация.
• Дренаж.
• Уплотнение и укрепление при работах с грунтом.
• Инструкция применения геосинтетики, большая доля которых составляет геотекстиль, рекомендует их применение в тех сферах, где реализуют основные функции материалов вида, что засыпать для фильтрации, армирования, разделения, дренажа и их комбинаций.
• Синтетические волокна придают материалу уникальные свойства.
• Исключает прорастание сорняков.
• Материал не подвергается процессам гниения, его не трогают грызуны и насекомые, различные грибки и бактерии.
• Устойчив к термоокислительному старению.
• Высокая химстойкость.
• Основными качествами геотекстиля является защита от эрозионных процессов грунтов, предотвращение проникновения крупнофракционных материалов и грунтов.
• Фильтрующая способность одна из основных функций материала, он предотвращает вынос грунтовых частиц и препятствует загрязнению традиционных дренажей.
• Дренирование и водоотвод с высоким коэффициентом фильтрации.
• Армирование для усиления строительных конструкций.
• Нетоксичный, гигиеничный материал, который используется для фильтрации пищевых и медицинских жидкостей.
• Именно эти свойства отвечают на вопрос как сделать воду в колодце безопасной и пригодной для питья.
• Что положить на текущие и разошедшиеся швы, конечно геотекстиль.
• Этот материал укладывается на дно несовершенного колодца с плывуном, для поднятия дна.
• Деревянные щиты, металлические решетки, пакля, тряпки всё подвергается разложению, геотекстиль не гниёт, не засоряется и сохраняет свои свойства длительное время.

Геотекстиль экологически безопасный, нетканый, водопроницаемый материал, с помощью которого решаются проблемы колодцев. Проблемы, с которыми раньше либо было сложно, или невозможно вообще справиться.

Виды донных фильтров для колодца

Сегодня используются два основных вида таких фильтров:

1. Прямой . Дно засыпают материалом с крупными фракциями, поверх засыпают мелкофракционную засыпку. Это оптимальный вариант для дна с рыхлой глиной или плывуном.

Порядок установки прямого донного фильтра:

• удаление с дна загрязнений,
• насыпка материала 20 см крупной фракции,
• насыпка щебня 30 см средней фракции,
• формирование верхнего слоя из песка и гальки.

2. Обратный . Рекомендуется для песчаных колодцев со спокойным протоком. На дно кладут материал с небольшими фракциями. Крупными же образуют верхний слой. Обратный фильтр удерживает песок, не позволяя ему подниматься наверх. Как правило, на дно кладут речной песок, далее шунгит, гравий фракцией около 1 см, для верхнего слоя используют щебень фракцией от 5 см.

Порядок установки обратного донного фильтра:

• насыпка речного песка,
• насыпка гравия, гальки, шунгита,
• насыпка щебня и камней большого размера.

Рекомендуемая толщина слоев и в первом, и во втором случае составляет не менее 25 см. И тот, и другой тип фильтра требуют периодической очистки, а также спустя несколько лет замены отдельных слоев или всего фильтра целиком.

Как установить донный щит с фильтром своими руками

В ситуациях, когда вода на дне колодца двигается слишком быстро, а также при наличии рядом плывунов необходимо защитить дно от размывания. Для этого используют специальный щит, который изготавливают из сетки из металла или дерева (осины, дуба, лиственницы, можжевельника и других пород дерева).

Деревянные щиты более популярны, чем металлические, так как обладают следующими преимуществами:

• изготавливаются из экологически чистых материалов,
• древесина отличается обеззараживающими свойствами,
• доступность материала, в том числе по стоимости.

В качестве исходного материала рекомендованы:

• дуб – долговечный, однако может придавать воде специфический привкус,
• лиственница – не дает привкуса, однако имеет менее долгий срок службы, по сравнению с дубом,
• осина – отличается высокой прочностью, дезинфицирует воду, не пахнет, долго не поддается гниению, является одним из лучших материалов для изготовления щита.

Порядок монтажа щита из дерева

Работу начинают с замеров колодца. Согласно этим меркам колотят щит из деревянных досок, затем в нем делают отверстие диаметром около 1 см и помещают в геотекстиль. Далее щит помещают на дно, поверх него укладывают донный фильтр. Щит необходимо менять каждые 5-7 лет.

Самодельный щит в колодец может быть изготовлен из металлической сетки с некрупными ячейками.

Преимущества металлической сетки:

1. высокая прочность,
2. надежная защита от песка,
3. сетка не меняет вкусовых свойств воды.

Сетка должна иметь мелкие ячейки. Потребуются два кольца из металла, подобранные строго по диаметру колодца. Кольца могут быть изготовлены из листового железа или проволоки.

Между кольцами укладывают сетку и закрепляют болтами. После этого помещают в колодец и крепят стопорными штырями. На сетку помещают гальку, камни или шунгит.

Стоит иметь в виду, что со временем металл начинает ржаветь и ломаться, поэтому сетку рекомендуют устанавливать только тогда, когда вода сильно загрязнена, а сам колодец находится на мощных плывунах.

Уход за донным фильтром

ОТЛИЧНОЕ ВИДЕО ПО ТЕМЕ » alt=»»> Со временем донный фильтр начинает забиваться песком, илом, глиной, поэтому необходима его очистка хотя бы раз в год. Из колодца извлекают камни и промывают их водой, а песок полностью меняют на новый. Затем материалы обратно укладывают в колодец.

Щит из сетки или дерева осматривают, если он заилился, начал разрушаться, его также заменяют на новый. Со временем при отсутствии промывки и очистки щит может полностью разрушиться.

Чем засыпают донный фильтр в колодце

Возможно, дело не в том, как засыпать донный фильтр, а чем. Кроме обычного гравия или речной гальки для устройства фильтрующего слоя на дне колодца рекомендуют использовать следующие материалы:

• жадеит. Якобы этот минерал способен чудодейственным образом оказывать антибактериальное воздействие. Жадеит — это силикат алюминия и натрия, сходен с нефритом. И, как нефрит, используется для изготовления ювелирных украшений. Более дешёвые разновидности жадеитов применяют в качестве камней для банных каменок из-за высокой теплоёмкости и инертности к воде даже при нагревании до высоких температур. Никакие антибактериальные свойства жадеита минералогам неизвестны.
• цеолит. Этот минерал действительно обладает хорошими адсорбционными свойствами и применяется в фильтрах, в том числе и для воды. Он также используется для изготовления минеральных пищевых добавок. Однако Комиссия по канцерогенным факторам при Минздраве РФ разрешила к использованию в пищевой и медицинской промышленности цеолит только одного месторождения — Холинского.
• шунгит. Одна из разновидностей углерода, занимает промежуточное положение между антрацитом и графитом. Действительно используется в качестве засыпки скорых фильтров и для закрепления колонии микроорганизмов в медленных. Сорбционные свойства шунгита ничем не отличаются от других угольных засыпок.

Кварцевый песок

Кварцевый песок используют для фильтрации колодезной воды из-за того, что он отличается от речного и карьерного однородностью и высокой межзерновой пористостью, а значит, и грязеемкостью. Для колодцев берут песок крупной фракции. Его можно купить в мешках по 25 кг. Кварц очищает воду также от железа и марганца. Допускается использование хорошо промытого речного песка, если фильтр будет состоять из нескольких слоев разных материалов.

Крупная и средняя речная галька

Галька – камни природного происхождения, имеющие округлую форму и сглаженные края (окатыш). Ее можно набрать на берегу реки. Перед засыпкой гальку ополаскивают водой. Если рядом с участком, на котором находится колодец, нет водоема, то можно купить этот материал в мешках по 25 или 50 кг.

Гравий природного происхождения

Грунт для колодезной воды.

Другое название этого материала – гравийный щебень. Это та же галька, но добывают его в горных карьерах. Гравий имеет более неправильную форму. Для грунтового колодезного фильтра подходит только этот вид щебня. Он пригоден для очистки воды в скважинах. Нельзя покупать для этой цели гравийную щебенку, которая уже использовалась – загрязнения в камнях накапливаются.

Геотекстиль

Барьер от загрязнений.

Геотекстиль (геоткань) – специальный тканый или нетканый материал из полипропиленовых или полиэфирных волокон, обладает фильтрующими свойствами. Его можно класть на дно или крепить к колодезному щиту.

В колодцах используют геоткань плотностью от 150 до 250 г/м². При использовании материала с меньшей плотностью повышается риск разрывов, с большей – ухудшается пропускная способность. Достоинства геотекстиля: не выделяет вредных веществ, его легко достать для промывки.

Запрещенные к использованию материалы

Для обустройства донного колодезного фильтра своими руками нельзя использовать следующие материалы:

• карьерный песок – в нем большое количество загрязнений и примесей, особенно глины;
• гранитный или шлаковый щебень – из-за высокой радиоактивности, возможности выделения тяжелых металлов;
• известняковый щебень – быстро разрушается в кислой среде;
• вторичный щебень – его поры заполнены накопленными загрязнениями;
• керамзит – слишком легкий, всплывает в воде.

Устройство грунтового фильтра на дне колодца

Эффективный донный фильтр невозможно создать, используя только один из вышеописанных материалов, наилучший вариант – устройство многослойного фильтра, с применением нескольких типов материалов различных по размеру.

При этом существует два типа укладки фильтра: прямой и обратный. Выбор того или иного типа зависит от грунта, выстилающего дно колодца и силы напора поступающей воды. В 9 из 10 случаев применяется более эффективный обратный фильтр.

Прямой вариант засыпки

Трёхслойный прямой фильтр – тип, при котором на дне находится материал наиболее крупной фракции, затем располагается средний слой – размер фракции в 5-7 раз меньше, чем первый слой, а наверху третий слой – кварцевый песок или мелкая речная галька. Толщина каждого слоя должна составлять 15-20 см, а значит, весь фильтр займёт 50-60 см глубины колодца.

Для того чтобы более мелкая засыпка не просачивалась в нижние слои, их необходимо максимально уплотнять перед формированием следующего слоя

Порядок действий при установке прямого донного фильтра:

• подготовка дна колодца: удаление мусора, ила и прочих загрязнений;
• заполнение дна слоем 15-20 см крупной фракции: жадеит, цеолит, крупная речная или морская галька;
• засыпка материала средней фракции: речная или морская галька, средний гравий, мелкий цеолит, шунгит;
• формирование верхнего слоя мелкой фракции: кварцевый песок, мелкая галька.

Прямой фильтр применяется на плывучих грунтах (совместно со щитом), а также на песчаных и рыхлых грунтах при небольшом напоре поступающей воды. В данном случае основная функция прямого фильтра – провести поэтапную очистку воды.

Обратная схема укладки

Обратный фильтр – тип колодезного фильтра, при котором укладка выполняется послойно от мелкофракционного материала к более крупным фильтрующим элементам. Основная функция обратного фильтра – не давать проникать в верхние слои мелкодисперсному мусору и песку. Обратный фильтр предохраняет дно колодца от размывания. Он применяется на песчаных и супесчаных грунтах при спокойном водном потоке.

Порядок действий при установке обратного донного фильтра:

1. Подготовка колодца и насыпных материалов.
2. Насыпка нижнего мелкофракционного слоя: кварцевого песка, мелкой гальки.
3. Насыпка среднефракционного слоя: речная галька, гравий, цеолит, шунгит.
4. Насыпка крупнофракционного слоя: крупные камни более 5 см, жадеит, галька, геотекстиль.

Как и при устройстве прямого фильтра, толщина каждого слоя должна составлять 15-20 см. Все сыпучие материалы перед укладкой в колодец должны быть промыты проточной водой для удаления глинистых частиц и органических загрязнений.

Обратный фильтр более прост в устройстве, он не требует уплотнения, более тяжёлые породы, располагающиеся сверху, самостоятельно уплотнят более мелкие нижние материалы
