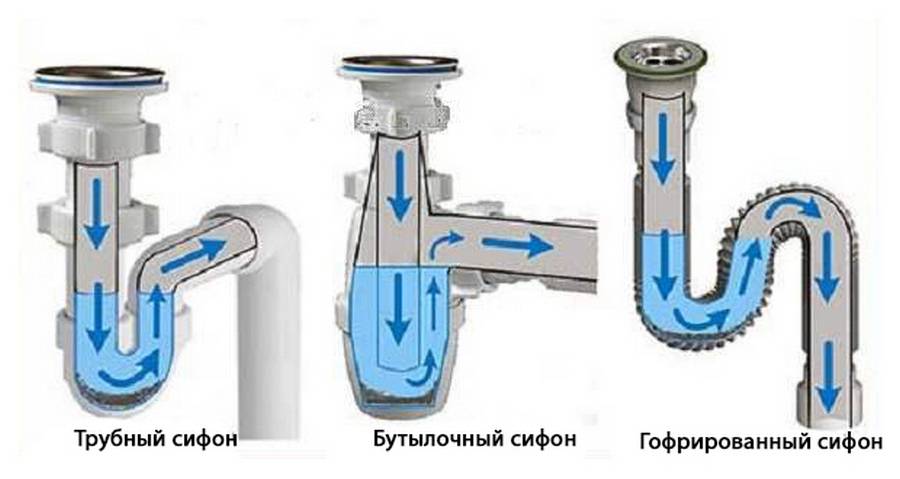

Принцип работы
Если не сильно углубляться в детали, и более простыми словами объяснить принцип действия, тогда выглядит он следующим образом. Использованная вода, находящаяся в мойке или раковине, проходит через выпуск водовода, попадает в колбу, проходит через патрубки-отстойники, и попадает в канализационные стоки.
При условии, что монтажные работы были проведены правильно, в приспособлении происходит образование водяного затвора, препятствующего попаданию неприятного запаха из канализации в жилое помещение. Возникновение неприятных запахов возможно, если сантехникой не пользовались на протяжении определенного времени. Однако они легко устраняются при смыве воды в унитазе или раковине.
При сборке конструкции обязательно все ее части соединять резиновыми конусными прокладками. Именно они отвечают за качество проделанных работ, и противодействуют протечкам. Каждая прокладка должна обладать эластичностью, при этом для ее одевания на трубу нужно приложить незначительные усилия. В случае монтажа с некачественной прокладкой, не исключена вероятность разъединения колбы изделия с трубкой, к которой она фиксируется с ее помощью.
Бутылочный сифон
Данный вид можно по праву назвать наиболее популярным.
Данный вид устанавливается непосредственно под сантехническим прибором (раковины или мойки).
Основные достоинства:
- простота очистки;
- защита упавших мелких вещей (таких, как драгоценности) от попадания в центральную канализацию;
- защита от неприятного запах из канализации за счет наличия стоячей воды в колбе сифона;
- возможность подключения к бутылочному сифону при помощи дополнительных фитингов бытовой техники (стиральной машины) без необходимости установки еще одной трубы для канализации;
- большая разновидность устройств с дополнительными функциями.
Основные недостатки:
- более затруднен монтаж по сравнению с гофрированным сифоном;
- невозможность перемещения мойки без необходимости замены самого устройства.
Отличным вариантом может стать комбинированный сифон, который перенимает сильные стороны каждого варианта.
Способы устранения течи
Как правило, починка сифона является несложной задачей. А необходимые для этого материалы обнаруживается в кладовке практически любого жилища. Ниже будет приведено несколько рекомендаций по поводу того, что делать, если протекает сифон.

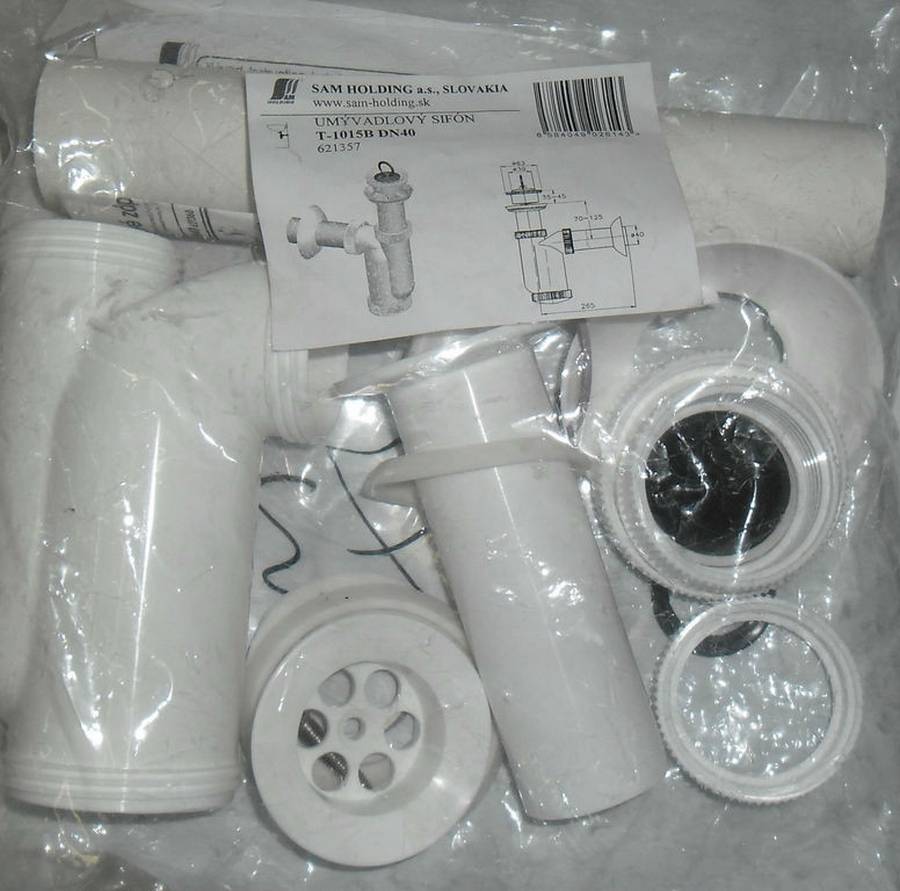

Необходимые инструменты
Пластиковые сифоны разбираются руками, поэтому какие-либо специальные инструменты не нужны. Хотя в некоторых случаях все же могут пригодиться отвертка, трос для прочистки сливных труб (также подойдет металлическая щетка на длинной ручке или даже самая обычная поволока), ну и желательно запастись тряпкой и емкостью для воды. Чтобы восстановить герметичность запчастей и места их соединения пригодятся силиконовый клей или герметик, состав типа «жидкие гвозди», а иногда даже и обычный медицинский бинт.
Протечку сифона можно ликвидировать при помощи “жидких гвоздей”
Если предстоит разбирать металлический сифон, особенно тот, который эксплуатируется уже долгое время, то могут понадобиться такие инструменты как болгарка и дрель. С их мощью можно будет разобрать сифон, отпилив у болтов шляпки, а затем, высверлив то, что осталось. Для того, чтоб не повредить металлический сифон при разборке, рекомендуется воспользоваться электроинструментами.
Восстановление герметичности прокладок
Стирание или другие изменения состояния прокладок могут привести к тому, что сифон начнет подтекать. Затвердевшие в процессе эксплуатации резиновые части лучше всего заменить. Обычно они есть в любом специализированном магазине. Для того, чтобы приобретенные детали служили дольше, их смазывают жидким мылом или вазелином, что облегчает процесс установки.
Однако не всегда есть желание или возможность приобрести новые прокладки. В этом случае можно попробовать восстановить старые. Для восстановления их необходимо смазать силиконовым клеем, герметиком или составом, называемым жидкие гвозди, а затем поставить на место. Когда нанесённый состав высохнет, сантехнику можно использовать. Данная мера продлит срок эксплуатации резиновых прокладок ещё на несколько лет.
Устранение трещин
Если труба треснула по шву, то отремонтировать ее довольно просто. Для начала место раскола зачищают наждачной бумагой, а затем смазывают предварительно разведенным эпоксидным клеем. При желании в используемый состав можно добавить красители.
Для устранения трещин понадобится эпоксидный клей
Когда поверхность смазана, ее оборачивают медицинским бинтом. Данное мероприятие выполняется два или три раза. Таким образом, на трубе получается несколько слоев эпоксидного клея и бинтов. Время высыхания такой конструкции составляет около шести часов. После высыхания сифон можно ставить на место и использовать сантехнику. Труба, укрепленная таким способом, становится гораздо прочнее той, что покупалось изначально.
Уплотнение соединений
Герметизация соединений может понадобиться при фабричном браке или в процессе эксплуатации. Иногда возникает необходимость дополнительно загерметизировать места сочленения деталей сифона. Например, стершаяся резьба мешает плотно прижать резиновую прокладку к отверстию. В данном случае для уплотнения используют паклю или силиконовую ленту
Важно убрать излишки уплотнителя после закрепления гайки. В некоторых случаях при серьезном повреждении резьбы можно применить холодную сварку, однако, это продлит срок эксплуатации совсем ненадолго, так как хрупкий пластик вскоре продолжит крошиться
В данном случае лучше озаботиться приобретением нового сифона.
Классификация
По особенностям конструкции
Конструктивные различия сифонов заставляют специалистов разделять изделия на виды. Рассмотрим популярные кухонные устройства более подробно.
- Бутылочный. Его жесткая емкость, которая вставляется между выпускной трубой и сливным выходом, действительно напоминает бутыль. Высота прибора регулируется. Стандартное место установки – под кухонной мойкой. Кроме бутылочной колбы, конструкция включает в себя сточное отверстие, выходной патрубок, переливной шланг, шайбы, прокладки, гайки. Колба может содержать много входных сливов, которые нужны для других бытовых приборов.
- Трубный. Этот сифон чаще устанавливается внизу душевой кабины. В ванной деталь удобна, так как не занимает много места. Конструкция прибора включает сливное отверстие, переливную трубку, изогнутое соединение, комплект гаек и прокладок.
- Гофрированный. Этот сифон представляет собой простейшее устройство в виде гофрированной трубки. Чтобы образовать изгиб, ее просто складывают и фиксируют. Эта часть впоследствии и играет роль гидрозатвора. Кроме того, конструкция включает в себя сливное отверстие, перелив и соединительные детали.
- Плоский. Такой сифон имеет обычную конструкцию. Он нужен, когда другие приборы нельзя подобрать по габаритам.
- Скрытый. Такое устройство ставится в нишу, оно недоступно для глаз. Прибор крепится на стену, подходит для раковин, стиральной машины.
По материалам изготовления
Пластиковые сифоны изготавливают из ПВХ или полипропилена. Второй вариант наиболее популярен, так как является недорогим и более простым в использовании. Преимущества материала заключаются в отсутствии коррозии, гниения от долгого воздействия воды. Полипропилен отличается высокой пропускной способностью. Внутри стенок таких изделий не откладывается грязь.
Латунные, медные и бронзовые модели более дорогостоящие, но качественные. Хотя без специального покрытия такие изделия окисляются, они никогда не покрываются ржавчиной. Частое место установки таких приборов – ванная комната.
Приборы из нержавейки применяются редко, так как являются очень дорогими. Обычно они бывают нужны для создания определенных стилистических решений. Устройства отличаются превосходным внешним видом.
Изделия с наружным покрытием из декоративных, например, хромированных сплавов тоже неплохо смотрятся. Они отлично подходят для создания стильного интерьера. Однако стоимость подобных изделий внушительна.
Распространённые типы
Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.
Виды сифонов
Гофрированный слив
Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы
Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации
Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.
Конструктивно гофра-сифон состоит из следующих элементов:
- патрубок с решёткой и накидной гайкой;
- гофротрубка.
Дополнительно может потребоваться крепление для трубы.
Слив из гофрированного шланга
Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.
Бутылочный слив
Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.
Конструкция бутылочного слива состоит из следующих элементов:
- решетка из металла или пластмассы;
- приёмный патрубок;
- ёмкость-бутылка;
- патрубок для слива нечистот в канализацию;
- переходная деталь, позволяющая соединить сифон с канализационной системой.
Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.
Трубный слив
Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

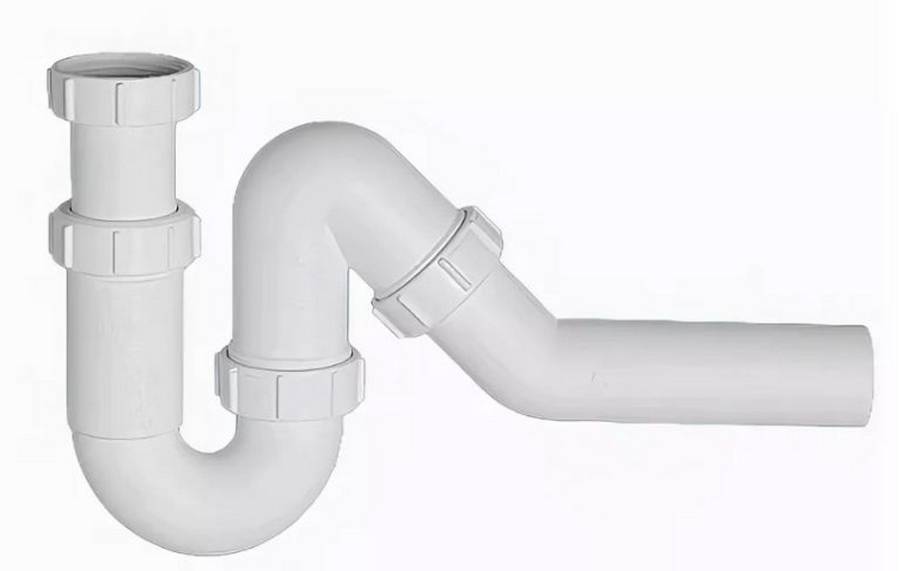

Простой трубный (прямоточный) сифон
Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

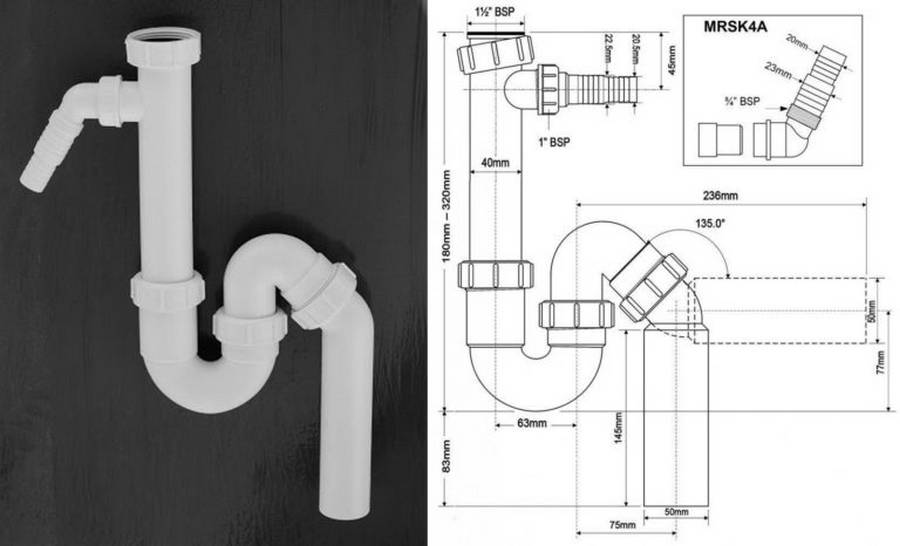

Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры
Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.
Плоский слив
Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

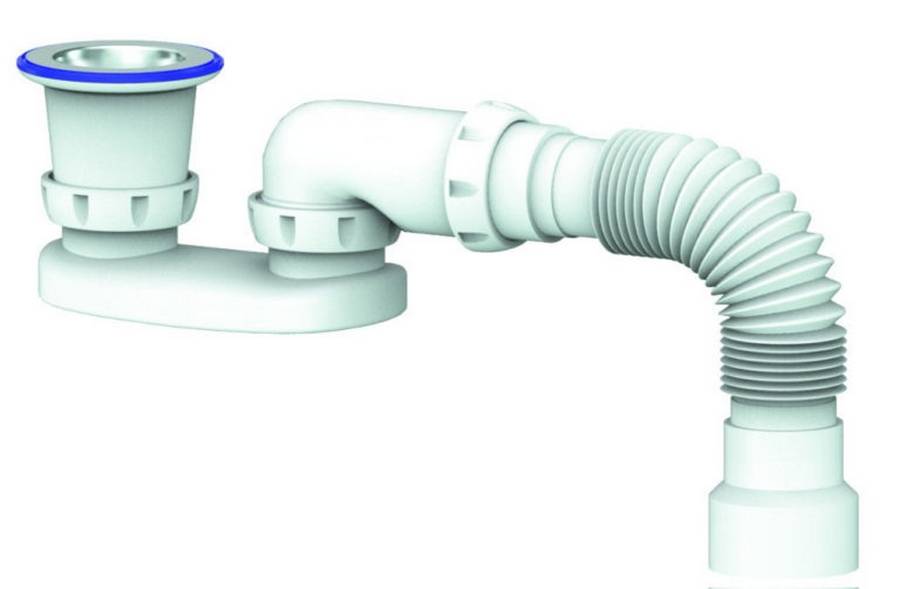

Плоский слив
Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.
С переливом
Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.
Сифон с переливом устанавливается для моек и раковин
Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.
Много комплектующих у трубного сифона с переливом
Инструкция по подключению к канализации
Заключительным этапом является подключение сифона к канализационной системе. Если у коллектора пластмассовая труба, то используются резьбовое соединение и герметизирующий материал. Для металлической (чугунной), а также при несовпадении диаметров лучше дополнительно применить резиновую муфту-переходник. Слив погружается в канализационное отверстие не менее, чем на 5 см. Все стыки обрабатываются уплотняющим материалом.
Во время установки сифона следует учитывать угол, под которым труба входит в канализацию. Чтобы избежать протечек, он должен быть наименьшим. Слив крепится при помощи затягивания резьбовых соединений и герметизации стыков.
Отдельные разновидности
Кроме конструктивных особенностей строения сифоны отличаются по виду и способу применения:
- Если для обычного сливного устройства нет места под раковиной или его необходимо установить под ванну, то можно воспользоваться плоским сифоном. Он удобен при монтаже, занимает немного места, прекрасно удерживает запахи, но у него есть один минус: в случае засора придется разбирать всю конструкцию.
- В связи с увеличением количества бытовой техники стали выпускать сифоны для раковины с двумя и даже тремя отдельными боковыми штуцерами. Благодаря им можно подключить к одному сливу одновременно стиральную и посудомоечную машины.
- Для кухонных моек делаются сложные приспособления, объединяющие в себе два и больше патрубка для подключения к раковинам с несколькими секциями.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сифоны для умывальника: какие бывают, как выбрать и установить?
Виды сифонов
В первую очередь нужно грамотно подобрать сам сифон для обеспечения длительной и качественной эксплуатации сантехники. Существует большая разница между конструкциями для слива в ванной чаше и сифонов для подключения кухонной мойки. Существуют следующие варианты сифонов для умывальника в ванной и самой чаши для купания:
Подключение бутылочного сифона.
- Конструкция бутылочного типа. Данное изделие обладает достаточно большими габаритами, поэтому выбирается такого типа сифон с учетом того, что под мойкой будет достаточное количество свободного пространства. К плюсам конструкции можно отнести присутствие затвора, обеспечение самостоятельной очистки в регулярном режиме, устройство переливного стока. Помимо данных функций, такого типа конструкция позволяет подключать канализационный слив не только к раковине, но и к стиральной и посудомоечной машинам.
- Гофрированный сифон. Такое изделие может дополнить и кухонную мойку, ванну и умывальники различного типа. Данная конструкция наделена одним недостатком, связанным со сложностью чистки канализации, которая возможна только с применением специального инвентаря. К преимуществам можно отнести гибкость, которая обеспечивает возможность установки сифона в самых неудобных местах.
- Трубная конструкция. Такого типа изделия предназначаются для создания канализационного слива из поддонов для душа и ванной.
Как продлить жизнь сливной системе
Многие хозяйки стараются продлить жизнь каждому из своих кухонных помощников. Не исключение и сливная система мойки. Ее поломка не только парализует работу на кухне, но и может причинить немало вреда, затопив всю комнату.
Чтобы избежать протечки, нужно проверить все части системы
Протечка сифона происходит, как правило, вследствие износа уплотнителей. Для того чтобы они служили гораздо дольше, перед установкой обязательно обработайте их специальной смазкой, можно силиконовой. Также дать течь сифон может из-за возникновения трещины на одном из патрубков или бутылке. Это происходит если перетянуть гайки при установке.
Совет! При покупке внимательно осмотрите изделие на предмет трещин и сколов, которые впоследствии могут стать причиной очень неприятной ситуации – протечки.
Для того чтобы сливная система не засорялась необходимо вовремя прочищать тело сифона от загрязнений.
Прочистка сифона
Сделать это можно несколькими способами:
- потоком горячей воды;
- вантузом;
- химическими средствами для очистки канализационных систем;
- выкручиванием нижней части сифона и очищением его вручную.
Не забывайте о профилактических очистках и щадящих средствах. С их помощью вы сможете забыть о ремонте сливной системы на долгое время.
Особенности установки слива с переливом
Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:
- плоская отвертка;
- изолента;
- сифон;
- ведро;
- герметик;
- разводной ключ;
- салфетка из бумаги или ткани.
Сборка системы
Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.
До сборки осматривают резьбу на корпусе
Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения. Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки
Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.
Чтобы собрать колбу прибора, потребуется:
Процесс сборки сифона
- надеть прокладку на резьбу верхнего участка конструкции;
- прикрутить дно сифона;
- поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
- вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
- установить в крышку приспособления прокладку и прикрутить слив к корпусу.
Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.
Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.
Монтаж конструкции
Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.
Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.
Схема монтажа сифона к двухсекционной раковине
Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.
Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.
Проверка работоспособности
Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.
Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.
Технические параметры плоского сифона
Плоский сифон имеет свои общие технические характеристики, на которые нужно смотреть при совершении покупки устройства. К ним относятся:
- сертификация товара – каждое устройство должно иметь сертификаты, которые подтвердят качество продукции;
- гарантия – качественное устройство всегда имеет гарантию на определенный срок службы;
- тип применения – для мойки, душевой и прочее;
- материал – это потребитель выбирает, руководствуясь собственными предпочтениями или нуждами, в любом случае, подбор материала, из которого сделан сифон, индивидуален;
- дополнительный слив – руководствуясь нуждами, потребитель выбирает, нужен ли ему дополнительный слив для других сантехнических элементов или бытовых устройств, или нет;
- размеры выпускного и входного отверстий;
- материал горловины;
- цвет сифона.
Размеры
Под мойкой не так много места, поэтому размер конструкции ограничен. В большинстве случаев такого размера сифона достаточно. Для эффективной работы устройства также нужно учитывать его пропускную способность. Не следует забывать и про расстояние между выходным патрубком из сифона и входным отверстием канализационной системы. Как правило, максимальная высота конструкции не превышает 250 мм.
Поставить сифон на раковину в кухне, когда диаметр слива и канализационной трубы имеют одинаковый размер не проблема. Однако когда есть различия в диаметрах труб, необходимо заранее подумать об их соединении. В этом случае применяются различные манжеты и патрубки их сопряжения. Например, тройник внутренний двухраструбный на 50 мм, позволит с уплотнительными манжетами подключить раковину 50*40 и стиральную машину 50*25.
Различные модификации бутылочных сифонов
В зависимости от модели вашего устройства оно может иметь такие дополнительные детали, как:
- несколько приемных патрубков;
- переливной патрубок;
- клапан автослива.
Переливной патрубок устанавливается на мойку, конструкция которой изначально предусматривает переливное отверстие. Во избежание потопа на кухне производители раковин для ванной и кухни в последнее время стали оснащать их переливным отверстием, а производители сифонов свои изделия – переливным патрубком.

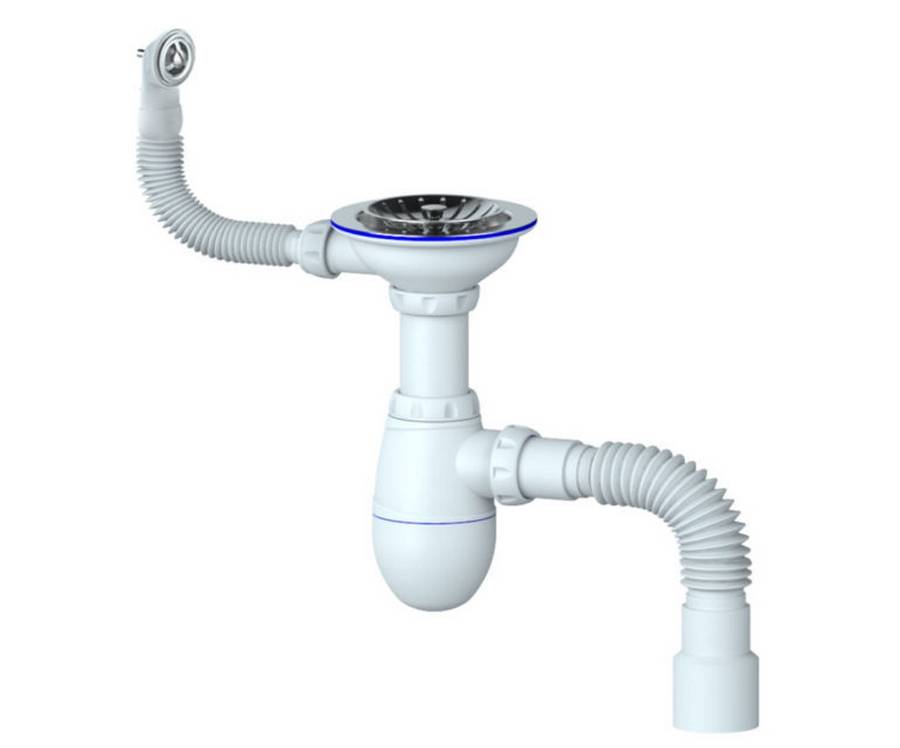

Сифон с переливом
Автослив является очень удобной функцией современных моделей. Когда есть необходимость набрать в мойку воды, достаточно простым нажатием закрыть клапан на стоке. Потом, когда вода в мойке будет вам больше не нужна, клапан открывается и сток продолжает осуществляться в обычном режиме.
Автослив
На изображении, представленном ниже, показана одна из модификаций бутылочного сифона. В целом же все они имеют похожее устройство, а на какой именно модификации сифона для раковины в ванной остановиться, решать только вам исходя из конкретных условий.
Сифон с пробкой
Существуют также модели сифонов для двойных моек. Удобство такой модели заключается в том, что вам не придется выполнять монтаж сифона для раковины дважды. А это существенно сэкономит ваше время и силы. Но не только
Модель с двумя приемными патрубками более компактная, что немаловажно для продуктивного использования пространства под мойкой. Устанавливая 2 отдельных сифона на раковину с двумя чашами, вы создаете паутину труб и шлангов под мойкой
Это не только не позволит вам поместить там мусорное ведро, например, но и сделает канализационный узел сложным в обслуживании.
Сифон для двойной мойки
Подключение сифона к канализации
Когда устройство будет собрано, его нужно частично демонтировать. Для этого отсоединяют колбу (откручивают гайку). Затем к цилиндрическому элементу подсоединяют металлическую решетку, между ними закладывают 2 прокладки. Эта конструкция будет располагаться в сливе.
Сначала в отверстие устанавливают решетку и прокладку. Затем под мойкой на этом же участке располагают патрубок с предварительно зафиксированным уплотнителем на более широкой части. Их следует прикрутить металлическим винтом.
На следующем этапе к выступающему под раковиной элементу крепится собранная ранее конструкция сифона. Пластиковую гайку затягивают без применения инструмента, чтобы не сорвать резьбу. Вся конструкция разборная. При необходимости она демонтируется, что позволяет регулярно очищать колбу и гофрированную трубку от загрязнений.
Подключение сифона к канализационной системе.
Сифон должен быть правильно расположен. Так, гофрированная труба должна находиться со стороны канализации (ее входного отверстия). Так будет легче подключить данное устройство. Однако не всегда есть такая возможность, поэтому часто используют гофру большей длины, чем требуется. Такая мера позволит соединить отвод колбы и канализационную трубу.
Для подключения сифона к канализации нужно установить свободный конец гофры в патрубок системы канализации. Он уже оснащен уплотнителем, который обеспечивает герметичность. Коммуникации расположены под некоторым уклоном. Данный фактор и наличие резиновой прокладки обеспечивают возможность беспрепятственного оттока загрязненной воды и не позволяют стокам попадать обратно.
Если после подключения стояка водоснабжения на одном из его участков появились капли воды, то это может быть следствием неправильно выполненного монтажа или производственного брака. В обоих случаях дефект устраняется. Например, в случае, когда причиной течи стала ошибка сборки, достаточно раскрутить все резьбовые соединения и повторить все этапы сборки.
Если после демонтажа и повторной сборки капли воды все равно появляются, можно использовать силиконовый герметик. Компоненты, входящие в его состав, обеспечат герметичность соединений. Герметиком обрабатывают резьбу с внешней и внутренней стороны. Тогда после застывания в месте протечки образуется непроницаемая пленка.
Сборка и установка сифона
По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.
Независимо от вида гидрозатвора монтаж осуществляется по единому принципу
Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.
Установка конструкции на мойке
