Приборы и устройства для измерения или регулировки
Для измерения и регулировки давления воды в различных системах и насосных станциях могут использоваться различные приборы.

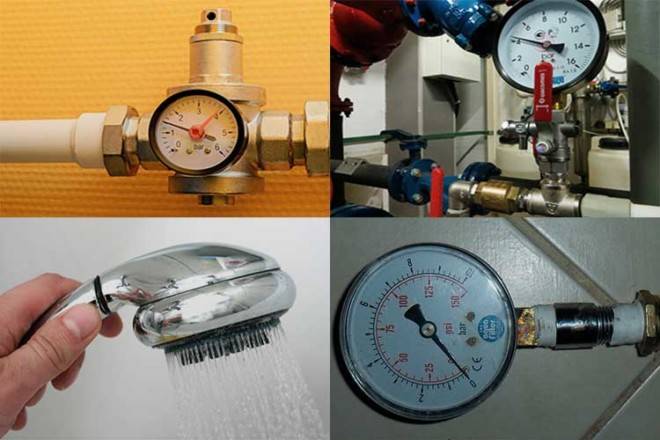

Манометр
Этот прибор необходим непосредственно для измерения давления воды. Принцип его работы основан на том, что измеряемый показатель уравновешивается специальной мембраной или пружиной.
Полный обзор прибора ищите здесь.
Реле
Это устройство, которое необходимо для автоматического включения/отключения оборудования насосной станции в случаях, когда меняется напор воды.
В реле предусмотрены нижний и верхний пороговый показатель, при котором оно срабатывает.
Если давление воды падает до нижней границы, то реле замыкает контакты и работает для подачи питания к насосу.
Если давление достигает верхнего значения, то контакты реле размыкаются, подача питания отключается.
Для этого в реле имеется гибкая мембрана, под действием давления она изгибается. А для противодействия давлению есть специальная пружина. Степень ее сжатия регулируется гайкой, которая используется и для регулирования реле в целом.
Стабилизатор
Этот прибор похож на регулятор давления, представляет собой перекрывающий кран, управляемый электрическим приводом. Стабилизирует давление в системе.
О стабилизаторе подробно мы рассказали в этой статье.
Ограничитель
Ограничитель – это, в принципе, то же самое, что редуктор, поскольку прибор не только стабилизирует, но и снижает давление.
Полную информация об ограничителях давления воды читайте здесь.
Редуктор/регулятор
Редуктор представляет собой компактное устройство в металлическом корпусе, которое подключается к водопроводной сети для стабилизации и уменьшения давления. Он может быть электронным или автоматическим. Принцип его работы основан на выравнивании усилия пружины и диафрагмы.
Более детально можете почитать здесь.
Насос для повышения уровня
Этот прибор повышает давление воды в квартире или в частном доме.
Это гидравлический прибор, который преобразует энергию мотора в энергию потока H2O и повышает давление.
Бытовые насосы бывают циркуляционными и самовсасывающими. Часто они устанавливаются в систему вместе с гидроаккумулятором.
О видах и принципах работы насосов читайте нашу подробную статью.
Датчик
Это прибор, который измеряет и контролирует давление воды, регулируя работу системы в целом. По сути, описанное выше реле выполняет те же функции.
Клапан
Это устройство, которое повышает безопасность использования водопроводной системы. Оно по принципу работы похоже на описанный выше редуктор.
Нормативные величины
Нормативные акты используют два показателя: напор и давление. Эти характеристики имеют разные единицы измерения, но по своей сути тождественны друг другу.
Напор в водопроводе измеряется величиной водяного столба в метрах. Численное значение указывает на какую высоту поднимется вода. Водяной столб высотой 10 метров и диаметром 1 см2 в нижней точке оказывает давление на поверхность. Данное давление принимается за стандартную единицу измерения и обозначается 1кгс/см2. Кстати, объем такого водяного столба будет 1000 см2 или 1 литр, который весит 1 килограмм. Такая система измерения применяется на территории России.
По международной системе единиц давление измеряется в Паскалях. В зарубежных странах применяются свои единицы измерения, например Бар и psi. Поэтому импортное оборудование характеризуется в этих величинах. 1 Бар равен 10,1972 метра водяного столба или 10 МПа. Отсюда 1кгс/см2 равен 1,0197 Бар.
Еще одной измерительной величиной служит атмосферное давление. 1 атм. равна 0,9678 кгс/см2 или 0,9869 Бар. На практике, учитывая малую величину разницы и для удобства пересчета, 1 Бар приравнивают к 1 кгс/см2 или 1 атмосфере.
Система водоснабжения представляет следующую технологическую последовательность:
- станция подъема воды из источника;
- водоочистные сооружения;
- насосная станция, подающая воду в магистральные сети;
- промежуточные станции, регулирующие давление в магистралях крупных городов, а так же при наличии значительных перепадов высот на местности;
- присоединяемые здания и объекты, потребители воды.
Напор в городской магистрали должен быть не более 60 метров или 6 кгс/см2. Этой величины достаточно для обеспечения водой зданий до 10 этажей, без установки дополнительных насосов в доме. Если присоединенные здания меньшей этажности, давление в водопроводе может быть снижено до величины, необходимой для соблюдения норматива в квартирах верхних этажей.
Напор в водопроводной сети свыше 6 кгс/см2 не применяется, поскольку это может привести к повреждению сетей и сантехнического оборудования внутри зданий и других присоединенных объектов.
В зданиях выше 10 этажей, а так же где нормативные величины на верхних этажах невозможно обеспечить, устанавливаются повышающие регулируемые насосы. В высотных зданиях от 20 этажей и выше, внутридомовая система водоснабжения разделяется на верхний и нижний контур. У каждого контура своя насосная станция, обеспечивающая необходимый напор в трубах водопровода. Давление в в трубах водопровода может достигать 9 кгс/см2 в первом контуре и до 14 кгс/см2 во втором. В зданиях с повышающими насосами, обязательно в помещении каждого потребителя устанавливаются регулирующие редукторы, для защиты внутриквартирного оборудования и сети.
В водоразборной точке у потребителя нормируемая величина давления воды должна быть не менее 0,3 кгс/см2 для холодной и горячей воды. И не более 6 кгс/см2 для холодной и 4,5 кгс/см2 для горячей воды. Это требование едино для многоквартирных домов и частного строения.
Такая большая разница определена с учетом многоэтажных зданий. Чем выше дом, тем большее давление в трубах водопровода необходимо создать для подъема воды на верхние этажи.
4 метра на каждый этаж добавляется с учетом потерь в трубопроводе, при движении воды, около 1 метра на этаж.
| Норматив | Величина | Основание |
| Свободный напор в наружной сети хозяйственно-питьевого водопровода не должен превышать, м (кгс/см2) | 60 (6,0) | СП 31.13330.2012 (СНиП 2.04.02-84*) п. 5.13 |
| Минимальный свободный напор в здании, м (кгс/см2) | 10+4 х эт. (1+0,4 х эт.) | СП 31.13330.2012 (СНиП 2.04.02-84*) п. 5.11 |
| Давление в точке разбора ХВС, кгс/см2 | от 0,3 до 6,0 | ПП РФ № 354, п.3 приложения 1 |
| Давление в точке разбора ГВС, кгс/см2 | от 0,3 до 4,5 | ПП РФ № 354, п.7 приложения 1 |
| Рекомендуемое давление, кгс/см2 | от 1,0 до 3,0 | Сложившаяся практика |
Увеличение давления в водопроводе
Увеличение давления в водопроводе
Чаще всего необходимость усиления интенсивности водяного потока возникает на верхних этажах многоэтажек или в загородных домах, подключённых водонапорным башням.
Совет: прежде чем применять кардинальные меры проверьте сначала состояние трубопровода на засорённость, так как уменьшение внутреннего прохода из-за скоплений мусора также является причиной падения давления. В этом случае поможет либо .
Инструкция предлагает на выбор три способа решения проблемы слабого напора.
Метод №1: циркуляционный насос
Можно купить и установить в систему непосредственно перед точкой водозабора циркуляционный насос, который сможет более интенсивно вытягивать воду из трубопровода, усиливая поток.Это достаточно экономный и результативный вариант, но он возможен в том случае, если вода хотя бы есть в трубах.
По режиму работы насосы могут быть:
- Ручные. Относительно дешёвые модели, за которыми необходимо следить в процессе их функционирования и периодически выключать, чтобы они не сгорели.
- Автоматические. Более дорогие, но зато полностью автономные образцы.
Метод №2: насосная станция
Данное оборудование состоит из трёх элементов:
- Центробежный насос, обеспечивающий увеличение мощности потока в системе.
- Гидроаккумулятор объёмом до трёх кубометров.
- Реле давления, управляющее всей конструкцией.
Особым преимуществом является способность обеспечивать уровень давления до 4-х атмосфер даже в случае периодического отключения подачи воды. Дело в том, что пока приток есть, насос работает, накапливая бак, а затем уже устройство распространяет жидкость по трубам к точкам потребления.
- Достаточно высокая стоимость.
- Большие габариты.
- Необходимость в периодической чистке гидроаккумулятора.
Метод №3: автономное водоснабжение
Скважина с водоподъёмным оборудованием – это дело весьма затратное и трудоёмкое, к тому же его осуществление возможно только на загородных участках. Но зато в таком случае вы не только сами будете определять уровень давления в вашей водопроводной системе, но и получите полную независимость от общественного водоснабжения с его постоянными перебоями и водой низкого качества.
Причины низкого напора в водоснабжении
В загородные дома вода в водопроводную сеть поступает из колодцев или скважин.
Если система полностью автономна, то для создания нужного напора нужно учитывать два момента:
необходимость обеспечения подъема воды;
важно производить верно гидравлический расчет и правильно его реализовать на практике – обеспечить необходимое давление в удаленных от водосбора точках и точках, располагающихся на разной высоте.
Из этого вытекает две основные проблемы индивидуальных водопроводов:
- Не хватает ресурсов скважины – дебит отверстия не позволяет поддерживать нормальное давление, а , следовательно, повысить напор.
- Воды в скважине достаточно много, поэтому насосы могут нагнетать высокое давление (до 6 бар), что может привести к разрывам соединений, протечкам, быстрому износу оборудования.
В первом случае насосы качают жидкость, создавая ее циркуляцию до возникновения определенного давления, однако со временем оно ослабевает. Во втором случае нужно подобрать насос с производительностью, которая равна суточной норме потребления воды.
От дебита скважины напрямую зависит напор воды в трубопроводе и ее литраж, поставляемый за одну откачку
Тем не менее, большинство владельцев частных домов волнует вопрос, как грамотно повысить давление в собственном водопроводе, а не понизить его, ведь необходимым дебитом для создания высокого давления обладают лишь некоторые артезианские скважины.
Большинство же отверстий генерируют слабый напор воды, а то и вовсе не способны производить какое-либо давление.
Если в доме используются стандартные бытовые приборы, то достаточно поднять давление до 2.3-2.5 бар – этого волне хватит для их бесперебойного одновременного функционирования с хорошим напором. Если предусмотрена джакузи или система полива, то здесь необходимо более высокое давление.
Для измерения давление используется прибор манометр. Его покупают отдельно и встраивают на точке входа воды в дом. Также туда же устанавливают счетчик воды. Некоторое оборудование идет в комплектации с манометром. Например, обогревательный котел, если предусматривается ГСВ.
Принцип регулировки давления водопроводных сетей частных домов такой же, как и автономной системы, отличается сеть лишь размерами
Способы снятия показаний
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
Способ #1 — применение стационарных манометров
Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.
Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.

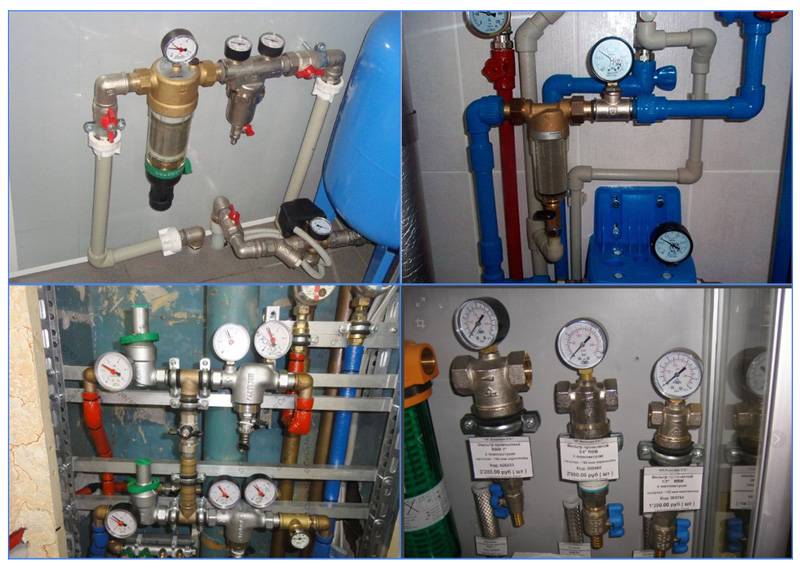

Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.
Способ #2 — использование переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.
Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
- Душевая лейка откручивается от шланга.
- На шланг монтируется манометр.
- Открывается кран на душе.
- Замеряется давление.
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Способ #3 — бесприборное определение давления
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.
Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
- Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
- Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
- Верхнее отверстие герметично закрывается.
- Открывается на максимальный напор водопроводный кран.
- Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
- Фиксируется высота воздушной пробки (h).
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
Для чего необходимо знать
От показателя зависит нормальное функционирование всего водопровода. Разное оборудование (краны, вентили) производится с учетом необходимого напора в водоснабжающей системе. Если он не соответствует конкретному значению, то ни один из элементов оборудования не сможет функционировать нормально.
Из-за отклонения значения от норматива в водопроводных сетях нередко возникают перепады давления. Для появления подобной ситуации бывает достаточно включенного душа или спущенного бачка унитаза.
Внутритрубное давление важно знать, чтобы избежать возможных перепадов и возникновения неисправностей в сантехнических устройствах внутри жилищ. Особенно это касается муфт с вентилями
Силу напора в водопроводных трубах также необходимо знать, когда требуется установить точную причину неисправности сантехники. Норму, по которой ресурс в трубах подается под определенным давлением, важно знать при установке новых сантехнических или бытовых приборов. Особенно это касается подключения оборудования, которое потребляет много воды.
Как повысить давление воды
К счастью, повысить давление воды вполне реально как в обычной квартире многоквартирного дома, так и в огромном коттедже, расположенном в частном секторе. Это получается при помощи обустройства так называемого накопительной емкости либо установки специального насоса, который и будет накачивать воду принудительно. Ознакомимся с каждым из этих способов поближе.
Повышаем давление в водопроводе
Используем насос
Это устройство подойдет для использования как в частном доме, так и в квартире. При этом насос устанавливается в автономную систему только в случае, если действительно она в этом нуждается: например, скважина-источник воды находится слишком далеко либо мощности основного насоса просто не хватает для создания нормального давления, чтобы жидкость могла попасть, к примеру, на второй этаж.
Насос в этом случае обычно устанавливается на входе труб водоснабжения в дом, то есть перед крестовиной или главным коллектором. Главное — всегда помнить, что за устройством создается сильное разряжение, так что модель насоса должна не сильно реагировать на большое количество воздуха в жидкости. А вот в квартирах такой насос часто становится прибором, оказывающим «медвежью услугу» соседям – вода-то в квартиру идет из «общего котла», и давления может не хватить другим жильцам дома.
Насос, повышающий давление
Таблица. Классификация насосов.
Тип
Описание
Ручной режим
Включенное оборудование будет работать постоянно, поэтому нуждается в наблюдении
Его важно вовремя отключить, в противном случае он выйдет из строя или перегреется.
Автоматический режим
Прибор будет регулироваться благодаря датчику потока воды. Если она включена, то и насос начнет функционировать
Соответственно, при выключении потока прибор отключится сам. Такое устройство гораздо удобнее отключаемого вручную, так как не нуждается в постоянном наблюдении, более экономичен, не будет работать «вхолостую». Да и служит прибор гораздо дольше.
Также насосы могут отличаться и способом охлаждения. Например, в случае так называемого сухого ротора корпус устройства будет охлаждаться за счет вентилятора. Такой насос будет создавать некоторый шум. Второй вариант – это мокрый ротор, где охлаждение корпуса производится за счет непосредственно самой жидкости, перекачиваемой прибором. Работает такой насос обычно тихо.
Насос для водопровода
Также при выборе насоса следует учитывать, что есть приборы, которые используются и для систем горячего водоснабжения, и для холодных водопроводных труб. Они называются универсальными. А есть насосы, которые могут быть использованы только для одного из видов систем.
Рабочий насос, повышающий давление
К счастью, практически все насосы, предназначенные для повышения давления в трубах, стоят относительно недорого. Да и размеры у них небольшие, что позволяет монтировать их практически в любом месте помещения. А монтаж их довольно прост.
Насос для повышения давления, установленный перед газовым водонагревателем
Приобретаем насосную станцию

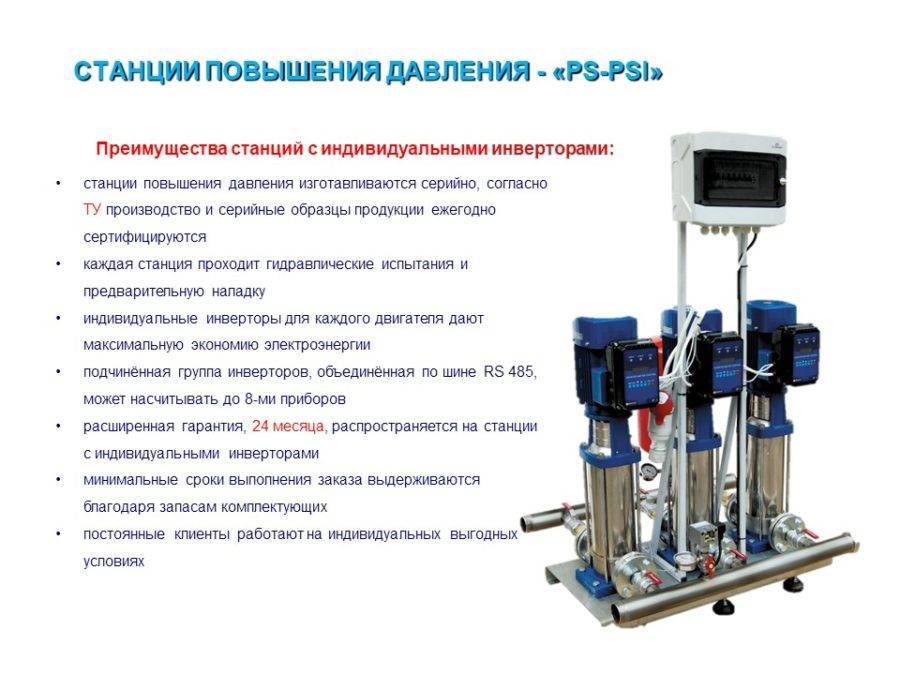

Это – более серьезная установка для создания оптимального давления. Насосная станция, помимо прибора, перекачивающего жидкость, оборудована и специальной емкостью, которая предназначена для аккумуляции воды. Такие установки используются в том случае, если вода в трубах отсутствует либо давление совсем низкое. Накопительный бак обычно содержит в себе столько воды, сколько необходимо жильцам дома в сутки, то есть суточную норму потребления.
Насосная станция
Работает насосная станция следующим образом: насос качает воду в течение некоторого времени, наполняя гидроаккумулятор. И жидкость будет наполнять бак, пока на выходе из него не будет создано давление 2 бара либо больше. Только тогда насос автоматически отключается. Система водопровода в доме подключается к самому гидроаккумулятору. Запасами воды можно пользоваться. За давлением на выходе из емкости следит специальный датчик, он же и запускает насос при падении напора.Как происходит расчет насосной станции, Вы можете прочитать в нашей статье.
Установить насосную станцию уже не так просто, как обычный насос. Для накопителя жидкости необходимо много места, да и сам агрегат нуждается в регулярной чистке, так как в нем будет появляться налет и осадок от воды. В целом же, накопительный бак может быть установлен на крыше, в подвале дома либо вовсе закопан в землю на участке рядом с коттеджем.
Типовое устройство насосной станции
Подобные станции с насосами обычно применяются в «своих» домах для создания давления в автономных системах водопровода. В квартире их не используют, так как они создают слишком много шума и занимают немало места.
Нормы давлений для работы сантехники и оборудования и способы его определения
Стоит отметить, что нижний порог напора воды в трубопроводах в 0,3 бара был выбран не случайно – подавляющее большинство сантехнических приборов нормально функционируют при данных параметрах.
Если устанавливается водонагревательное оборудование (электрические бойлеры, газовые колонки, котлы на различных типах топлива) нормативы рабочего давления на их входе бывает намного выше установленного минимального предела в 0,3 бара, показатель может доходить до 1 бара.
Для агрегатов нагрева воды, размещаемых в индивидуальных домах, это не играет большой роли – необходимый напор устанавливают самостоятельно на реле давления. При использовании водонагревательного оборудования в квартирах следует быть внимательным и перед установкой изучить технические характеристики в отношении рабочего давления воды на входе прибора.
При измерении давления в магистрали обычно используют манометр, но так прибор имеется не у каждого пользователя и для его правильного подключения к трубопроводу требуются специальные фитинги, рабочее давление в трубах водоснабжения некоторые потребители пытаются определить другими методами.
Рис. 12 Таблица замеров с банкой
Стоит отметить, что данный способ замеров (в большей степени некорректные данные из приведенной таблицы) является абсолютно необъективным, так как само давление не имеет линейной связи с расходом. Если наполнять банку из смесителя – он имеет узкий проходной канал и эксперимент с банкой покажет по таблице пониженное значение давления.
Приведенные табличные данные стоит увеличивать примерно в 10 раз – фактически при измерениях специалистами ЖЭС на выходе стояка показаниям манометра в 1,3 бар соответствует наполнение банки за 20 секунд.
Если исходить из санитарных норм расхода, приведенных в таблице рис. 13, трехлитровая банка из крана должна наполняться за 30 секунд при напоре в системе 0,2 бара и минимальном внутреннем диаметре подводки в 10 мм. Это значение выше в 3 раза табличных данных из рис. 12, но также не является корректным.
Рис. 13 Расходы и свободные напоры санитарных приборов по СНиП 2.04.01-85*
Как поднять или уменьшить давление в водопроводной трубе?
Наличие воды в водопроводе – это норма, на то он и водопровод, но когда эта вода подается с превышением норм технических условий, то есть с высоким давлением – это плохо. Плохо и для самой водопроводной системы, так как все монтажные узлы, равно как и стенки пластиковых труб рассчитаны на давление определенной силы. В противном случае начинается процесс разрушения. Так же высокое давление негативно действует на современные бытовые приборы «завязанные» с водопроводом, которых сегодня в каждой семье достаточное количество. Повышенное давление в водопроводных трубах – это плохо, равно как и пониженное давление. Тогда вода просто не доходит до определенных этажей, опять же бытовые приборы перестают свою активную помощь людям.
Как поднять давление в водопроводных трубах?
В случае, если у вас свой дом и он не подведен к системе центрального водопровода, то ваша задача упрощается в разы. Вам нет необходимости думать о том, как и где установить накопительный бак или гидроаккумулятор (ГА). Все что необходимо сделать – это рассчитать параметры водопотребления, приобрести оборудование в виде глубинного насоса или малогабаритной насосной станции, которые соответствует вашим запросам по водопотреблению, ГА либо накопительный бак и произвести монтаж системы. В данном случае вам не грозят гидроудары, так как давление в водопроводных трубах дома будет зависеть от того, как вы отрегулируете его сами.
Для того, чтобы поднять давление в водопроводных трубах централизованного водоснабжения, необходимо исходить из расчета условий конкретного дома. Нюансов в этом вопросе множество:
- первый из них – установка СПД (системы повышения давления) просто запрещена самостоятельно, а значит, вы обрекаете себя на взаимодействие с такой структурой, как Водоканал.
- второе – если вы захотите поставить насос для повышения давления на отдельно взятую квартиру, то у вас будут возникать проблемы с соседями и, опять с Водоканалом.
Варианты повышения давления в водопроводных трубах многоэтажных домов:
- первоначально произвести прочистку водопроводных труб в системе квартиры. Если это не поможет, то продумать, какой из вариантов, приведенных ниже, подходит вам по финансовым затратам и технологии исполнения.
- установка в квартире ГА или накопительной емкости по схеме: обратный клапан, ГА и бытовой насос для повышения давления. Этот вариант неудобен тем, что для установки ГА, например на 300 л. потребуется дополнительное место в квартире, а площадь не всегда это позволяет делать.
- наиболее оптимальным вариантом является установка насосов бытового водоснабжения в квартирной сети. Насосы такого типа автоматические, низкий уровень шума позволяет их установку внутри квартиры. Рекомендация специалистов заключается в том, для повышения давления в водопроводных трубах эти насосы должны устанавливаться в непосредственной близости от бытовых приборов, работа которых зависит от давления в системе водопровода.
Как уменьшить давление в водопроводных трубах?
Если при низком давлении в водопроводных трубах возникают неудобства, то повышение давление сверх установленных параметров может привести к аварии водопровода или выходу из строя газовых колонок, проточных водонагревателей, электробойлеров, стиральных и посудомоечных машин. Все элементы этих устройств рассчитаны на определенное давление воды, с небольшим допуском. В случае гидроудара выдавливаются сальники и прокладки, могут разрушаться соединительные узлы водопровода и, если у вас старые трубы, сами трубы. Самым оптимальным и достаточно не затратным вариантом для понижения давления в водопроводных трубах считается установка на водопроводную систему клапанов (редукторов) регулировки давления. Их монтаж производится прямо в систему внутри квартиры и вы можете быть уверены в своей защищенности от неожиданных повышений давления в трубах и гидроударов в системе.
При выборе редуктора необходимо учесть следующее:
редуктор должен иметь необходимый диапазон регулировки давления, например с 2,5-3 бар;
температура использования редуктора (поставите на горячую воду, а он «поплывет»;
опции редуктора, т.е
какие дополнительные устройства можно установить, или какие уже встроены – фильтры, манометры и т.д.
возможность позиционирования редуктора (или клапана) в пространстве при монтаже в систему.
и, важно, направление движения воды, т.е. горизонтальная или вертикальная установка в вашей системе.
Удачи вам в решении своих жизненно важных проблем.
Источник
Метод 2, точный исследовательский метод измерить давление воды в квартире
Для этого способа нужно изготовить контрольный прибор для измерения давления воды.
Не всегда есть возможность установить манометры давления в уже ранее собранный вводной водопроводный узел квартиры. В этом случае, а также для измерения давления у водозабора нужно изготовить простой контрольный прибор.
Для его изготовления понадобиться:
Манометр на макс. давление 10-25 бар.
Здесь важно понимать, что у манометров могут быть разные присоединительные резьбы штуцеров. По ГОСТ 2405-88 штуцера манометров должны иметь метрические резьбы (Приложение 4, Таб. 12): М10х1 (D диаметр шкалы=40 мм), М12х1,5 (D шкалы =50, 60, 63 мм), чаще М20х1,5 (D шкалы=100, 150, 160 мм)
12): М10х1 (D диаметр шкалы=40 мм), М12х1,5 (D шкалы =50, 60, 63 мм), чаще М20х1,5 (D шкалы=100, 150, 160 мм)
По ГОСТ 2405-88 штуцера манометров должны иметь метрические резьбы (Приложение 4, Таб. 12): М10х1 (D диаметр шкалы=40 мм), М12х1,5 (D шкалы =50, 60, 63 мм), чаще М20х1,5 (D шкалы=100, 150, 160 мм).
Если у вас манометр с резьбой М20х1,5 для его подключения вам понадобится, переходник с метрической резьбы М20х1,5 на трубную дюймовую G½».
Для удобства подключения возможно понадобится удлинитель G½» ВН (внутренняя резьба–наружная резьба). Если наворачивать манометр придётся на водорозетку с наружной резьбой, то нужен удлинитель G½» ВВ (внутренняя резьба–внутренняя резьба).
Далее нужно собрать это устройство, обязательно на льняной уплотнитель или ФУМ–ленту. После сборки можно самостоятельно измерить давление воды в квартире в любом нужном месте.
Метод 3, совсем приблизительный метод измерить давление воды в квартире
Если вы хотите качественно оценить давление вводы на уровне «хорошо–плохо» попробуйте засечь время набора ёмкости водой.
Например, возьмите 3-х литровую кастрюлю. Наполните её водой при полном открытии крана ХВС или ГВС и замерьте время полного наполнения.
Если время наполнения 3 литровой ёмкости более 8 секунд, давление воды в системе меньше нормативного 0,3 бар. При этом кран не должен иметь аэратор (сетку), а трубы не должны иметь сужений по трассе. Сужение трубопровода значительно увеличивает скорость движения воды и такие измерения будут некорректны.
Типы конструкции и принцип их действия
По принципу действия приборы регулирования водяного давления представляются несколькими типами устройств:
поршневого типа – главный плюс простота устройства. Регулировка давления происходит при помощи небольшого поршня подпружиненного типа, который при уменьшении или увеличении диаметра отверстия выравнивает водяное давление во всей системе.
Уровень выходного гидродавления стабилизируется из-за сжатия или ослабления пружинного устройства, что определяется выполнением вращений винтового регулирующего элемента.
Главным недостатком во время работы этих устройств является необходимость предварительной очистки воды, из-за того что поршневой редуктор быстро засоряется и перестает работать. Этот момент многие производители учитывают и укомплектовывают свою продукцию специальными фильтрами. Регулировка выполняется при давлении от одной до пяти атмосфер.
мембранного типа – основным отличием от подобных устройств является довольно высокий показатель надежности и неприхотливость, в добавок к ним широкий диапазон пропускной способность. Обычный показатель рабочей скорости водяного потока составляет 0,5 – 3 м3/ч.
Принцип работы этого устройства заключается в функционировании подпружиненной мембраны, которая располагается в отдельной герметичной камере. Уровень сжимающего эффекта, воздействующего на пружину , влияет на небольшой клапан, который способствует увеличению либо снижению пропускной способности редуктора давления воды в водопроводе. Данный тип устройства является довольно надежным и эффективным, и практически не имеет сильно выраженных недостатков.
проточного типа – отличительной чертой данной конструкции является абсолютное отсутствие каких-либо подвижных деталей, что хорошо сказывается на таких параметрах как надежность и долговечность. Стабилизация давления достигается благодаря потере скорости водной массы через внутренний лабиринт устройства.
На выходе жидкость объединяется в один поток с малой скоростью движения. В быту применяется практически в любых оросительных системах. Недостаток подобной конструкции заключается в необходимости установки на выходе дополнительного регулятора.
Заключение
В домах с большим количеством квартир нормальным является давление в трубах с холодной водой до 6 атмосфер. Минимальный порог равен 0,3 атм. Для горячей диапазон еще меньше. Он равен максимум 4,5. Минимальный порог тоже равняется 0,3 атм.
Для отдельно взятого дома высчитывается свой напор в трубах, исходя из количества этажей. Самостоятельно выявить несоответствие давления норме можно либо при помощи манометра, либо путем проведения теста, наполнив 3-литровую банку водой за определенное количество времени.
При наличии проблемы в общедомовом трубопроводе нужно обращаться за ее решением в УК. При согласии жильцов и УК можно устанавливать индивидуальные внутриквартирные насосы.
