Чугунные трубы для наружной канализации: виды, особенности применения и монтажа

Виды и характеристики

Для прокладки канализационных систем производители предлагают готовые трубы, тройники, угловые изделия, переходники, крестовины. Материалы, используемые в производстве, определяют несколько разновидностей продукции. Это могут полимерные, металлические или керамические составные элементы.

ПВХ-канализация

Трубы из ПВХ имеют гладкую поверхность, достаточную прочность для внутреннего и глубинного устройства канализации, не боятся ультрафиолетового излучения, могут служить более 50 лет и недорого стоят. Классификация видов канализационных труб из ПВХ основана на показателях прочности:

1. SN2 — легкие.
2. SN4 — средние.
3. SN8 — тяжелые.

Относительно применения имеются ограничения из-за слабой устойчивостью к низким и высоким температурам, превышающим +40 градусов по Цельсию. Материал становится хрупким и эластичным, что приводит к трещинам и деформациям. Во время горения выделяются ядовитые вещества.

Полипропиленовые (ПП)

Сравнительно с ПВХ трубы для канализации пластиковые полипропиленовые трубы уступают в прочности, поэтому используются только для укладки внутри здания без наружней механической нагрузки. Допустимая температура стоков составляет +80 градусов по Цельсию. Гладкая поверхность способствует свободному протеканию среды, что актуально для циркуляции питьевой воды. Внутри жилого помещения лучше прокладывать шумопоглощающие изделия (например, под маркой rehau или политэк).

Гофрированные из полиэтилена

Конструктивно трубы из ПНД представлены цельнолитой гофрой и встроенным гладкостенным каналом. Такое исполнение обеспечивает повышенную жесткость продукции, что актуально для глубинной прокладки (до 16 м.). По техническим характеристикам материал схож с пластмассовым аналогом. Применяется чаще для строительства инженерных коммуникаций для транспортировки горячих отходов.

Асбестоцементные

Асбест в составе цементного раствора играет армирующую роль. Продукция относится к самому бюджетному варианту для устройства канализации. Контакт с водой оказывает положительное действие относительно упрочнения стенок. Трубы обладают низким коэффициентом температурного расширения и не корродируют. Характеристики актуальны для напорных систем и наружной прокладки.

Бетонные

Для изготовления труб используется, как правило, бетон М350. Для него характерно водопоглощение до 3%, 200 циклов заморозки и оттаивания и высокая прочность на сжатие, растяжение. Материал не гниет, не горит, не корродирует, устойчив к химической среде и низким температурам. Применяется в промышленном, гидротехническом и градостроительном секторе с низкой степенью агрессивности.

Металлические

Подобная продукция представлена сталепрокатными изделиями с оцинкованным антикоррозионным покрытием. Материал обладает высокой прочностью, длительным сроком эксплуатации, выдерживает перепады температур в широком диапазоне и относительно недорого стоит. Однако, в частном секторе применяется редко из-за крупного веса. Чаще канализационный трубопровод подобного характера прокладывается на промышленных предприятиях химического и нефтеперерабатывающего типа.

Чугунная канализация

Чугун является сплавом железа с углеродом. Материал характеризуется более высокой прочностью, выносливостью относительно давления и устойчивостью к коррозии сравнительно со сталью. Также отмечается срок службы, превышающий 80 лет.

Для прокладки канализации негативным фактом является шероховатая внутренняя поверхность, что затрудняет транспортировку стоков и способствует образованию налета. В частном секторе чугун применяется редко из-за значительного веса, высокой стоимости и необходимости дополнительно прибегать к герметизирующим средствам. Чаще подобные трубы используют для внутреннего устройства стояков и сточных каналов в многоэтажных домах.

Керамические изделия

Производство керамических труб основано на переработке глины. Сырье обладает водонепроницаемостью, устойчивостью к агрессивной среде относительно температуры, химических веществ, коррозии. Среди достоинств также отмечается неограниченный срок эксплуатации. Однако хрупкость осложняет монтажные работы, установку фитингов и ограничивает прокладку в местах повышенной механической нагрузки. Применение керамических труб актуально для устройства канализации в промышленных зонах, на стратегических объектах.

Чугунные трубы для монтажа канализации

В процессе строительства любого сооружения обязательно необходимо осуществлять комплекс работ по прокладке магистральных подземных коммуникаций. К числу систем, которые входят в их состав, относится канализация. Она тем качественнее и долговечнее, чем лучше полуфабрикаты, используемые при монтаже. Доступ к подземной части коммуникационных сооружений часто бывает затруднён. Поэтому изготавливать их следует из прочного и стойкого материала.

Наиболее подходящим материалом для монтажа подземной канализации является чугун. Он отлично подходит для устройства канализационных стоков предприятий, деятельность которых обусловлена большими гидротехническими нагрузками:

• мясокомбинатов, молокозаводов и птицефабрик;
• цехов общественного питания;
• ферм и боен;
• учреждений здравоохранения.

Чугун, сплав на основе железа с большим (выше 2%) содержанием углерода, выплавляется по различным технологиям. Для вытяжки применяются четыре вида готового металла:

1. Серый. В его состав входит пластинчатый графит.
2. Белый. Углерод в кристаллической решётке остывшего металла находится в связанном состоянии.
3. Высокопрочный. Содержит графит в виде микроскопических молекул-шариков.
4. Ковкий. Этот сорт наиболее часто подвергается переделу, поэтому графит имеет вид легко разрушаемых хлопьев.

Наименее популярными являются изделия с маркировкой ЧК, изготавливаемые из шаровидного графита. Методика предполагает обязательное пассивирование цементом для образования тонкой силиконовой плёнки. Изделия используются для устройства канализации в местах сброса агрессивных фекальных жидкостей. Стоимость их очень высока, а уровень спроса – наоборот, чрезвычайно низкий.

Качество изготовления труб обеспечивается при соблюдении требований к процессу литься. Оно осуществляется тремя способами:

1. Полунепрерывное. Заключается в постепенной заливке в кристаллизатор расплавленного чугуна и постепенном его затвердевании. Далее производится вытяжка не до конца застывшего металла в трубы и их мерная порезка.
2. Центробежный. Жидкий чугун заливается во вращающиеся формы. По окончании заливки чугун полностью остывает. Во избежание появления наслоений и дефектов поверхностей максимальное отклонение толщины стенки не должно быть больше 2 мм. Одной из разновидностей данного метода является современный способ, называемый литьём Де Лаво.
3. Литьё в кокиле. Для выплавки чугуна используется специально изготавливаемая форма из песка (кокиль). Для связывания песка используются песок, глина, силикат натрия и другие вещества.

Для противодействия коррозии трубы покрываются специальным составом.

Подземные коммуникации напорной канализации

Предварительно изолированные изделия

Чугунные изделия группы классификатора TML дополняют продукты, представляющие собой предварительно изолированные чугунные трубы. Такие модификации успешно применяются в условиях окружающей среды с низкими температурными значениями.

По сути, это те же безраструбные или раструбные трубы высокой прочности (1), дополнительно покрытые технологическими слоями (2, 3, 4) тепловой изоляции.

Вариант безраструбной чугунной трубы, дополненной элементом теплоизоляции. Изделия в таком исполнении носят название «предизолированные трубы». Они предназначаются для эксплуатации в условиях низких температур окружающей среды

В качестве эффективного теплоизолятора используется термореактивная пена (3) или похожий материал, обладающий плотной структурой и свойствами негорючести по классу «А2». Теплоизолятор закрывается кожухом из листовой оцинкованной стали (4). Толщина листа кожуха не менее 1 мм. Кожух фиксируется хомутами (2), также выполненными из оцинкованной стали.

Предварительно изолированные чугунные трубы рассчитаны на эксплуатацию в условиях влажности до 75%. Изоляция исключает образование конденсата в условиях низких и критически низких температур. Есть модификации с внедрением нагревательного кабеля непосредственно в структуру теплоизолятора.

Виды канализационных труб

Канализационные трубы, прежде всего, делятся на чугунные трубы и пластиковые.

Чугунные канализационные трубы

Канализационные трубы из чугуна применяют с давних времен, т.к. сталь абсолютно не подходит для монтажа систем канализации. Чугунные трубы обладают прочностью и значительной долговечностью, гарантийный срок службы чугунной канализации составляет 80 лет. Однако такие трубы имею и свои недостатки, такие как большая металлоемкость, шероховатость внутренней поверхности, которая создает сопротивление при движении воды, а так же способствует образованию наростов внутри трубы. Так же чугунные трубы имеют значительный вес, тем самым усложняя их монтаж. И еще один недостаток это высокая стоимость чугунных труб, т.к. производство чугуна само по себе имеет высокую стоимость.

Пластиковые канализационные трубы

С недавнего времени альтернативой чугунных труб стали пластиковые канализационные трубы, которые обладают рядом преимуществ, по сравнению с чугунными. Пластиковые канализационные трубы в первую очередь значительно дешевле и легче в монтаже. Они обладают малым весом (пластиковую трубу диаметром 200мм и длинной 6 метров может спокойно поднять один человек), гладкость внутренней поверхности значительно уменьшает сопротивление движению воды. Долговечность пластиковых труб составляет около 50 лет. Однако пластиковые канализационные трубы не обладают такой универсальностью в применении как чугунные, поэтому их делают из различных материалов, что бы достичь наиболее оптимального варианта для той или иной системы канализации.

Рассмотрим основные виды пластиковых канализационных труб:

1. Трубы из поливинилхлорида так называемые ПВХ трубы. Обычно такие трубы имеют серый или оранжевый цвет (для наружных сетей).

Канализационные трубы ПВХ обладают такими достоинствами как:

• Высокая прочность.
• Устойчивость к низким температурам.
• Механической и химической износостойкостью внутренней поверхности.

Однако ПВХ трубы боятся высоких температур, их максимальная рабочая температура составляет 40 С, а кратковременная 80 С. При превышении этой температуры канализационная труба теряет свои свойства, и значительно снижается срок ее службы.

ПВХ трубы применяются для наружных и внутренних систем канализации.

По классу прочности канализационные ПВХ трубы подразделяют на:

• легкие SN 2, применяются в случаях, когда система канализации не проходит через дороги и лежит на небольшой глубине;
• средние SN 4, прокладываются под небольшими дорогами;
• тяжелые SN 8 канализационные трубы используют для прокладки под автомагистралями и промышленными предприятиями.

2. Канализационные трубы из полипропилена ПП. Цвет таких трубы обычно серый.

По сравнению с ПВХ трубами полипропиленовые менее жесткие, в свою очередь ПП трубы обладают большей теплостойкостью и могут работать при температуре до 80 С. Поэтому их область применения это внутренние канализационные сети. Так же следует отметить что полипропиленовые трубы плохо горят.

Канализационные трубы из полипропилена не подходят для наружной канализациис прокладкой в грунте, так как имеют недостаточную жесткость, а так же могут быть повреждены грызунами.

3. Гофрированные трубы для наружной канализации из полиэтилена.

Такие трубы выпускаются диаметром 200 – 800 мм и используются исключительно для наружной канализации, там где требования к прочности особо велики. Гофрированные трубы можно укладывать в землю на глубину до 15 м.

Гофрированная канализационная труба состоит из наружной гофрированной стенки из толстого полиэтилена, которая и придает ей прочность, и внутренней гладкой стенки меньшей толщины, которая способствует беспрепятственному движению воды.

Некоторые производители изготавливают гофрированные канализационные трубы из полипропилена, что делает их устойчивыми к высоким температурам. Такие трубы обычно применяются на предприятиях, где необходима устойчивость к горячим производственным отходам.

Особенности структуры и применение

Главная особенность чугунных труб из группы классификатора TML – предназначение для установки под землёй на глубине от 0,8 до 6 метров. Созданные специально как элементы наружных систем TML, трубы отличаются увеличенной степенью прочности и антикоррозионной защиты.

Эксплуатационные параметры сопротивления на сжатие позволяют без опасений повреждения прокладывать канализационные линии, к примеру, под дорожным полотном с большими весовыми нагрузками. Но при монтаже требуется соблюдать стандарты DIN EN 877, 1610, ГОСТ, которыми предусматривается создание соответствующего опорного фундамента и перекрытий.

Структура современной безраструбной трубы из чугуна состоит из двухслойного внутреннего покрытия эпоксидной смолой (1), внешнего покрытия эпоксидным лаком (2), рабочего слоя чугуна с пластинчатым или сфероидальным графитом (3), защитного покрытия цинком (4)

Из особенностей высокопрочной чугунной трубы также следует выделить присутствие эффективного покрытия (наружного и внутреннего), в том числе на фасонных деталях. Покрытие выполняется с внедрением цинка и эпоксидных смол, чем обеспечивается высокая надёжность защиты от коррозии даже в условиях выражено агрессивной среды.

Эти трубы могут успешно применяться для прокладки в грунтах с высоким уровнем pH (0-10). Внутреннее лаковое эпоксидное покрытие канализационных труб из чугуна имеет гладкую (скользящую) структуру, что сводит к минимуму коэффициент сопротивления при движении стоков.

Структура современной чугунной трубы TML:

1. Покрытие модифицированной эпоксидной смолой в два слоя (толщина слоя 120 мкм).
2. Защитное покрытие эпоксидным лаком (толщина слоя 60 мкм).
3. Чугунный основной слой с повышенным содержанием углерода.
4. Защитное покрытие цинковым порошком (плотность напыления 130 г/м2).

Стандартная длина трубы (3000 мм) при необходимости легко укорачивается до нужного размера, например, электрическим труборезом. Выполняя обрезку чугунной трубы, нужно обеспечить точный ровный срез. Такой подход гарантирует надежность герметизации при сборке линий стоков.

Кроме того, границы обреза, как правило, окрашивают специальной краской и обкладывают изоляционной лентой типа Pro-Cut. Для агрессивных сред применяются специальные уплотнения. Эти меры дополнительно увеличивают и сводят на нет риски протечек.

Таким способом создаётся соединительный узел на кромке обрезанной чугунной трубы, когда в качестве защитного и герметизирующего элемента используется изоляционная лента Pro-Cut

Перечень особенностей чугунных труб канализации впечатляет. По сравнению с тем же полимерными изделиями, быстро набирающими популярность за счёт дешевизны, чугунная продукция имеет массу преимуществ.

Чугунке не страшен огонь и высокие температуры, тогда как пластиковые трубы размягчаются уже при Т=100º, а при более высоких значениях температуры начинают деформироваться и могут расплавиться.

Чугунные трубопроводы характерны низким уровнем шума при работе системы и не требуют монтажа компенсаторов на расширение. Их можно закладывать в толще бетона, не опасаясь разрыва от сжатия/расширения материалов.

Таким образом, затраты на приобретение очень скоро компенсируются за счёт экономичной эксплуатации чугунных труб. Их применение не требует создания огневой и шумовой изоляции, межремонтный период в несколько раз превышает такой же период для пластиковых коммуникаций. Продолжительность эксплуатации не ограничивается даже 100-летним сроком.

Виды канализации

Системы трубопроводов делятся на группы с учетом целевого назначения:

• напорные;
• безнапорные.

В первом случае предусматривается необходимость монтажа насосной станции, септика для сбора отработанных жидкостей, измельчителя отходов, позволяющего устранить крупные фракции. Труба канализационная напорная транспортирует стоки под давлением. Скорость их продвижения задается производительностью и мощностью насосного оборудования. Чем выше значения данных параметров, тем более интенсивные нагрузки должна выдерживать система.

Труба канализационная безнапорная используется в случаях, когда отработанные жидкости транспортируются естественным способом. Они продвигаются по коммуникациям под давлением собственного веса. При этом скорость транспортировки низкая, что может привести к образованию засоров. По данной причине коммуникации таких систем устанавливают под уклоном относительно горизонтальной поверхности. Еще они должны отличаться большим диаметром, что позволит беспрепятственно перемещать отработанные жидкости с крупными фракциями.

Схема безнапорной канализации

Если планируется выполнять монтаж безнапорного трубопровода, допустимо применять как специальные, так и простые коммуникации (для самотечной системы). В данном случае подходят и напорные изделия. Однако при монтаже системы, которая будет регулярно подвергаться воздействию высокого давления, недопустимо использовать безнапорные трубы. Срок службы коммуникаций в данном случае непродолжительный.

Размеры чугунных трубных изделий

Трубные изделия из чугуна характеризуют следующие размерные параметры:

• толщина стенки изделия;
• условный проход (не путать с внутренним сечением);
• внешний диаметр.

Масса погонного метра изделия как характеристика чугунной трубы не используется, поскольку варьируется в зависимости от размера и вида.

Официальным документом, который регулирует производство безнапорных трубных изделий из чугуна, является ГОСТ 6942-98. Согласно этому документу выпускают изделия трех внешних диаметров – 50, 100 и 150 мм.

Для регулирования производства напорных труб используют ГОСТ 9583-75. Согласно ему изготавливают трубы с условным проходом от 65 до 1000 мм.

По толщине стенки трубы делят на 3 класса с маркировкой А, Б, ЛА. Данные характеристики систематизированы в специальных таблицах.

В силу высокой массы изделий, чугунные трубы производят сегментами от 0,75 м до 6 м длиной.

Как соединяют трубы SML и SME?

Безраструбные канализационные трубы из чугуна соединяют одну с другой, используя для этого специальные стягивающие фиксирующие устройства. Эти соединительные элементы состоят из стального стягивающего хомута и эластичной муфты, которую накладывают на область стыка.

На практике применяются две модификации стяжки стального хомута – одним винтом (CE) или двумя винтами (CV). Материал эластичной муфты обеспечивает высокое качество герметичности, а свойства стали стягивающего кольца исключают появление коррозии.

Металлические хомуты и муфты, дополненные эластичными вставками, обычно используются для соединения между собой безраструбных чугунных труб. Существует несколько модификаций таких скрепляющих элементов

Хомуты соединительные используются не только для связи отдельно взятых патрубков при построении трубопровода. Эти же компоненты применяются для соединений с фасонными деталями.

Хомуты производятся под различные монтажные диаметры и рассчитаны под весь диапазон рабочих давлений. Есть модификации хомутов с эффектом звукопоглощения, применяемые в устройстве бесшумной канализации. Их монтаж не требует применения дополнительной звукоизоляции в местах проходов трубопроводов сквозь перекрытия.

Галерея изображений

Фото из

Использование хомутов и фасонных деталей

Устройство канализационной системы в подвале

Варианты сборки канализационной системы

Укладка на теплоизоляцию и между плит утеплителя

Раструбные элементы соединяются по принципу вставки ровного конца одной трубы в раструбную часть другой. Мягкость соединения и герметичность, как правило, обеспечивается резиновым кольцом, которое запрессовано в паз, имеющийся на внутренней поверхности раструба чугунной трубы.

Также есть схема, где герметичность соединения в раструбе (и мягкость) достигается заполнением зазора между трубами уплотнительным материалом.

Практика построения систем канализации на основе раструбных труб из чугуна предусматривает использование одного из пяти вариантов соединений (А, Б, В, Г, Д). Четыре из них с уплотнителями в виде резиновых колец (5, 6) и одно в виде просмоленного жгута (3)

Для раструбных элементов характерны следующие виды герметизации и фиксации соединений:

1. Чеканка асбоцементным наполнителем.
2. Установка уплотнительной манжеты.
3. Установка самоуплотняющегося кольца.
4. Использование накидного фланца с болтовым креплением.
5. Применение упорного шипа.

Практикуется также методика фиксации трубного соединения с помощью горячей и холодной сварки, но применяется она крайне редко. Объясняется это сложностью технологии сварки чугуна. К тому же для производства сварочных работ по чугуну требуются специалисты, профессиональный сварочный инструмент и дорогостоящие электроды на основе никеля.

С особенностями выбора труб для сооружения внутренней канализационной системы ознакомит статья, в которой детально изложены все аргументы и рассмотрены характеристики различных видов.

Общая характеристика и разновидности трубопровода

Для изготовления изделий на металлургических комбинатах используется высокопрочный чугун, а процесс производства должен полностью соответствовать требованиям ГОСТ 6942-98. Чугунные трубы должны соответствовать таким параметрам:

• Диаметр – от 50 до 1200мм;
• Длина – 2-7 м;
• Толщина стенки – 6,7 – 31 мм.

Чугунные трубы имеют такие отличительные характеристики:

• Устойчивость к механическому воздействию;
• Устойчивость к воздействию высокой температуры;
• Прочность;
• Высокопрочный чугун придает износоустойчивости;
• Стойкость к коррозии;
• Нет необходимости в дополнительной шумоизоляции;
• Для соединения элементов трубопровода при монтаже используются чугунные фитинги, что значительно экономит средства на приобретение материалов;
• Пожаробезопасность;
• Продолжительный срок использования.

Безнапорные чугунные трубы

Для того чтобы изделия успешно противостояли коррозии, их покрывают с обеих сторон нефтяным битумом. К слову, устойчивость к коррозии у чугуна самая высокая среди всех видов металла. Также битумное покрытие внутри изделия значительно снижает коэффициент шероховатости, делает стенки гладкими и способными пропустить большее количество жидкости.

Чугунная труба бывает следующих типов:

• ВЧШГ – напорная;
• ЧК – безнапорная;
• SML – безраструбная;
• ЧНР – раструбная.

Типы раструбов для канализации

Трубы, собранные из раструбов легко прокладывать, долговечны в использовании и экономически выгодные.

Самым распространенным типом раструба считается бетонная труба. Чем больше сечение трубы, тем меньше ее себестоимость. Раструб из бетона очень прочен и практичен для использования. Один конец раструба имеет расширение для крепления к нему другой части. Стыки уплотняются наиболее подходящим способом.

Трубы без раструбов тоже популярны, прочны и практичны в использовании. Соединяют трубы при помощи специальных элементов, способные обеспечить герметичность конструкции.

Предлагаем ознакомиться Как обезопасить трубу в бане от пожара

В железнодорожном строительстве фланец из бетона служит для герметизации стыков, а хомут применяют для соединения труб из чугуна. В некоторых ситуациях лучше применить безраструбные конструкции для упрощения монтажных работ и экономии времени. Такие трубы нашли применение в безнапорных канализационных системах. Если снабдить соединения уплотнительными манжетами, то трубы можно использовать в напорных системах, выдерживая высокое внутритрубное давление.

Областью широкого применения безраструбной конструкции является водоотводящие системы и канализация без использования раструбов.

Раструбы из бетона применяются для строительства домов и промышленном хозяйстве. Отличаются практичностью, прочностью, большим сроком применения, экономичностью.

С помощью бетонных конструкций прокладывают систему канализации, системы ливневок, перепускные трубопроводные системы при строительстве дорог.

Бетонные раструбы применяются:

• 1.в безнапорной системе.
• 2.в напорной системе.
• 3.во всех видах строительства дорог.

Для каждого вида ГОСТ предусматривает индивидуальные параметры для способа изготовления, для объема нагрузки и области использования.

Трубы вида Т, предназначены для прокладки безнапорных систем, укладываются в канализациях, водоотведении стоковых вод наземным, подземным способом, также других жидкостей, которые способны выдержать трубы. Они обеспечивают большую проходимость вод, недорогие для изготовления и монтажа.

Раструбы типа ТБ применяются для канализаций с повышенной нагрузкой. Раструбы могут быть изначально оснащены резиновыми кольцами для уплотнения, сокращая время монтажных работ и повышая герметичность изделия.

Самые распространенные в эксплуатации раструбы имеют длину пять метров, сечение трубы одни метр, толщину стенок семьдесят пять миллиметров. Они практичны для устройства коллекторов канализации, выдерживают оптимальную нагрузку при проезде пяти автомобилей на специальной платформе.

Раструбы вида ТВ используются при строительстве дорог. Раструбы имеют повышенную прочность, уплотнены резиновыми прокладками, выдерживают повышенное давление почвенного покрова, и нагрузку дорожного покрытия.

Труба с раструбом из бетона предназначена для канализации, представляет жесткую прочную конструкцию. Срок использования свыше пятидесяти лет. Раструбы изготавливаются с применением высоких технологий из прочного материала с армированием поверхности. У раструбов из бетона качество и цена изделий соответствуют друг другу, поэтому при прокладке канализации многие организации выбирают данные изделия.

Изделия из чугуна хорошо защищают кабели, проложенные под землей. Раструбы противостоят огню, оберегают от излишней влаги, повреждений механического характера. От промерзания трубы покрывают слоем геоткани. Недостатком конструкции можно считать то, что чугун поддается коррозийным изменениям. Чтобы трубы служили долго, трубопровод подвергается антикоррозийной изоляции.

Пластиковые раструбы вымещают чугунные изделия из обихода. Пластиковые элементы канализации почти невесомы, практичны в применении, обладают характеристиками чугунных труб, но уступают им в прочности. Пластиковые конструкции изготавливают из поливинилхлорида, полипропилена, полиэтилена разного давления.

Также применяются для прокладки канализации и водоотведения, но материал ограничивают сферу применения труб. Раструбные стыки прокладываются с помощью резинового уплотнителя для обеспечения герметизации. Иногда применяют сварочное соединение элементов. Трубы выполняются в разной цветовой гамме, что несет информацию о предназначении в трубопроводной системе, также повышает эстетический внешний вид конструкции.

Положительные и отрицательные качества

Сегодня чугунные трубы устанавливаются в большинстве канализационных систем. Свойства этих изделий позволяют их укладывать в любой тип грунта. Основными преимуществами считаются:

• очень высокая прочность;
• не боится перепадов температуры;
• большой срок эксплуатации;
• не горит;
• отвечает современным экологическим требованиям, не выделяет токсичных веществ;
• обладает отличными звукоизолирующими свойствами;
• не вступает в реакцию с агрессивными веществами;
• не боится коррозии.

• большая масса;
• повышенная хрупкость;
• для проведения монтажа требуется наличие специального оборудования, дополнительные материалы;
• очень высокая стоимость;
• ремонтные работы требуют больших денежных вложений.

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

1. D – наружный диаметр;
2. d – диаметр изнутри;
3. S – толщина стенки;
4. Dy – условный проход.

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

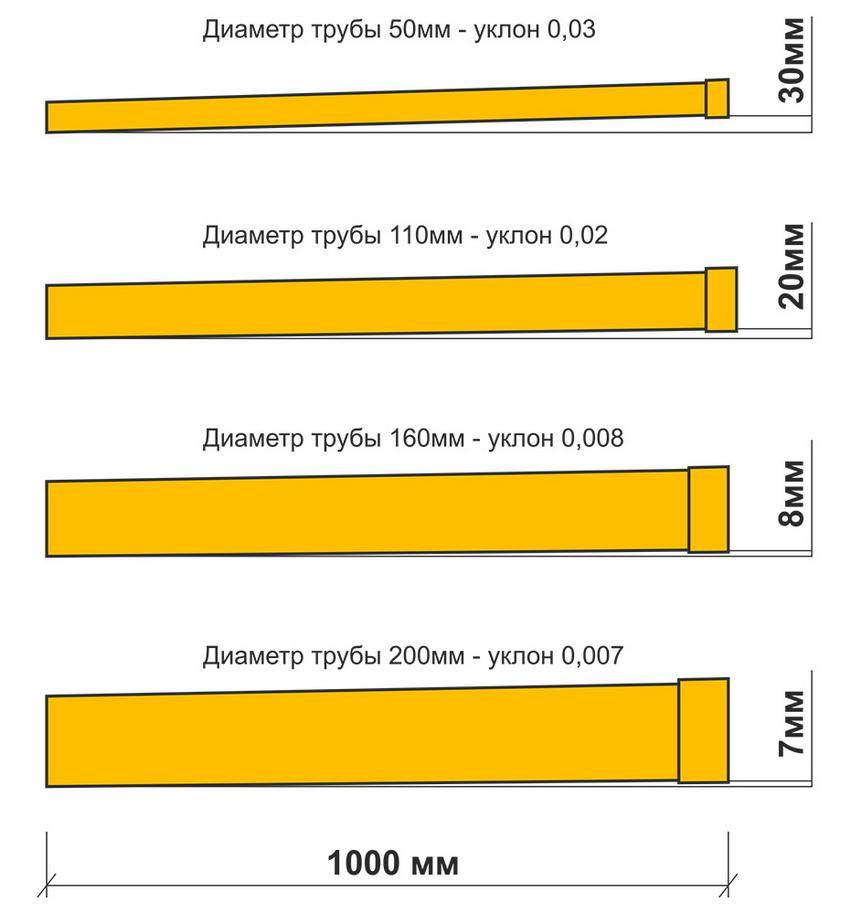

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.

Начало и последовательность ремонта

Самой простой способ демонтировать чугунную канализацию ‒ разрезать ее болгаркой или газовым резаком. Но он неприемлем при ремонте с задействованными стояками соседних квартир или замене унитаза. Часть проблем устраняется, если способ чеканки заранее известен, но чаще он выясняется в процессе разборки системы.Перед началом работ обязательно отключается подающая воду магистраль.В целом расчеканка чугунных труб своими руками проходит в следующей последовательности:

1. Визуальный осмотр канализации и выяснение степени сложности работ.
2. Определение метода чеканки путем простукивания пробки.
3. Непосредственно расчеканка раструбов канализационных труб.
4. Прочистка оставшегося участка.
5. Замена нового участка и скрытие швов стыков.
