Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

Технические характеристики кабеля ВВГ

Чтобы правильно определить назначение провода, нужно уточнить его технико-эксплуатационные характеристики, которые касаются особенностей конструкции, размеров и веса, физических показателей. Рассмотрим основные критерии выбора.

#1 – конструктивные особенности

Рассматривая множество модификаций, следует из всех представленных на рынке вариантов выбрать наиболее удачный. А для этого нужно сравнить характеристики разных изделий.

Предположим, что выбор стоит между ВВГ и ВВГнг – какой из них лучше подходит для кухонной электропроводки? Оба медные, трехжильные, «запечатанные» в ПВХ оболочку. По внешнему виду разницу найти невозможно.

Учитывая, что кухня обычно напичкана электрическими бытовыми приборами, лучше подстраховаться и выбрать вариант с негорючей оплеткой. Хотя для одиночных проводов с небольшой нагрузкой подойдет стандартный 3-жильный кабель ВВГ 2-2,5 мм, ну а для группового монтажа лучше взять изделие в негорючей изоляции.

Можно ли использовать другие виды проводов, например, ВВГнг LS? Да, но это не всегда целесообразно. Кабели с уменьшенным дымовыделением сложнее по конструкции: они многожильные, состоят из скрученных круглых или сегментных проводников, с заполнением из пластификата, один провод может быть меньшего сечения.

Вариант с маркировкой LS обычно применяют в промышленных цехах или в других помещениях, где есть реальный риск случайного возгорания.

#2 – поперечное сечение

Для бытового назначения применяют кабель с сечением каждой жилы от 1,5 до 3,5 мм², для промышленного – вплоть до 250 мм². Изделия с небольшим сечением всегда есть в продаже, модификации с параметрами выше 35 мм² обычно привозят на заказ.

Если вам предлагают кабель, у которого один проводник меньше диаметром – нестрашно. Скорее всего, это жила заземления, которая обычно заключается в желто-зеленую оболочку.

Есть ли внутри наружной оболочки жила меньшего, чем остальные, диаметра, также можно узнать по маркировке. Обычно к наименованию приписывают цифровое обозначение «+1». Пример наименования: ВВГнг 3х2,5 мм²+1 – то есть 3 жилы с сечением 2,5 мм² плюс одна на шаг меньше, 1,5 мм².

И «однокалиберные» изделия, и провода с неравноправной по сечению жилой относят к типовым и изготавливают согласно ГОСТ.

#3 – параметры длительно допустимого тока

При выборе сечения главную роль играет не столько сопротивление проводников, сколько величина электротока, максимально допустимого в контуре.

Она зависит от следующих факторов:

способ монтажа;
количество жил;
сечение каждой жилы.

Под способом монтажа подразумевается открытая или закрытая (в штробах) установка.

Напоминаем, что провода ВВГ применяют для электропроводок переменного тока от 0,66 до 1 кВт.

#4 – вес кабеля ВВГ

Кабель реализуют предприятия-изготовители и фирмы-посредники, в качестве которых выступают магазины строй- и электроматериалов и специализированные компании. Различные модификации с сечением 1,5-2,5 мм² продаются бухтами и отрезками от 10 до 100 м.

Понятно, что вес напрямую будет зависеть и от сечения, и от метража. Подсчитано, масса бухты ВВГнг провода длинной 1 км, в зависимости от сечения, может весить и 30, и 10, и 250 кг.

100-метровая бухта 3-жильного кабеля ВВГ с сечением 2,5 мм² весит чуть больше 13,5 кг.

#5 – другие эксплуатационные и физические показатели

Покупая бухту или отрезок кабеля, можно поинтересоваться и остальными техническими характеристиками, которые обязательно указаны в сопроводительной документации.

Для кабеля ВВГ характерны следующие значения:

рабочая температура – -50°С – +50 °С; max температура – до +70 °С (при длительном применении); аварийная температура – +80 °С (в процессе краткосрочного перегрева);
минимальное температурное значение для монтажа – -15 °С или выше;
относительная влажность воздуха – 98% (при t +35 °С);
климатическое исполнение – Т/УХЛ (тропический или умеренно-холодный климат соответственно);
срок эксплуатации – 30 лет, гарантия – до 5 лет;
радиус изгиба – не менее 7,5 наружных диаметров для многожильных изделий, 10 наружных диаметров – для одножильных.

Хранить бухты следует в закрытом помещении в течение максимум 10 лет, на открытом воздухе (под навесом) – не более 5 лет. Отсутствие навеса сокращает срок хранения до 2 лет.

Рекомендации для использования ВВГнг в быту:

контуры освещения – 3х1,5;
розеточные группы – 3х2,5;
подключение мощной техники (бойлера, плиты, посудомойки) – 3х4.

Последний вариант кабеля выдерживает нагрузку до 8 кВт – этого достаточно для построения самой энергоемкой кухонной сети.

Строение ВВГнг по характеристикам маркировки

Для большего понимания внешнего исполнения тех или иных моментов, отраженных при маркировке ВВГнг кабелей, давайте рассмотрим реальное исполнение, при указании или наоборот отсутствии тех или иных букв в названии. В общем смысле данный кабель состоит из следующих слоев:

Пример кабеля без дополнительного LS – слоя

1. Жила. В настоящее время используется в больше степени алюминиевая, однако допускается применение меди по классам 1 и 2. Регламентируется характер исполнения ГОСТ 22484-77.
2. Изоляционный материал жил. Обычно, провод голубого цвета отвечает за нулевую жилу. Заземляющая выполнена в виде желто-зеленого цвета.
3. Жильная скрутка.
4. Внешняя оболочка ПВХ пониженной степени горючести.

При добавлении в аббревиатуру – “Ls”, внешний вид кабеля будет следующим:

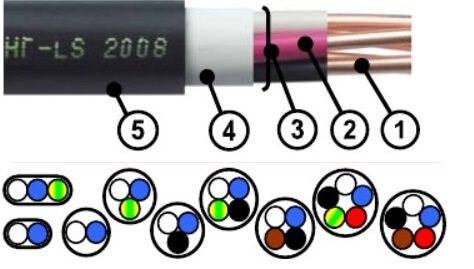

LS слой на кабеле

К представленному выше варианту исполнения, добавляет также 4 пункт, в виде слоя из специального пластиката, уменьшающего степень дымовыделения кабеля при горении.

Таким образом производится маркирование ВВГнг кабелей. В заключение хотелось бы отметить, что внедрение ПВХ оболочки, значительно улучшило ситуацию с применением и условиями эксплуатации подобных проводов. Благодаря этим изменениям, кабель можно использовать практически в любых погодных условиях и местах эксплуатации, начиная с проводки в доме и заканчивая прокладкой электросети на каком-либо предприятии.

Монтаж провода ВВГ 3х1,5

Электромонтаж проводится в помещениях открытого и закрытого типов. При открытой укладке рекомендуют применять специализированные коробы и гофры. Прокладка в земле возможна при наличии у проводника бронированной защиты, позволяющая избежать воздействия механических усилий, приводящая к возникновению различных дефектов.

Открытый способ прокладки кабеля ВВГ

Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ

Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле

Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Количество и форма токопроводящих жил

Все кабели можно разделить на две категории – одножильные и многожильные.

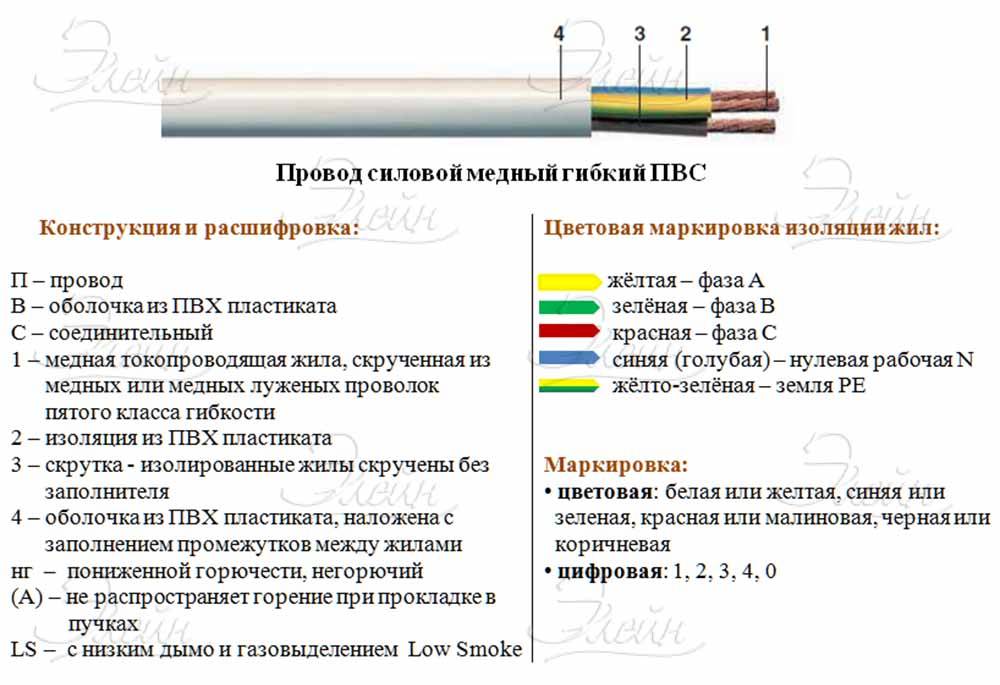

Схема трехжильного кабеля ВВГ. Каждая жила из меди защищена ПВХ оболочкой с цветовой маркировкой, а весь пучок – еще одной, наружной изоляцией

Количество проводников под наружной оболочкой кабеля – от 2 до 6, при этом сечение жил может быть любым – от 1,5 до 250 мм².

Для домашних электросетей чаще применяют изделия с нулевой и заземляющей жилами. Изоляция первой окрашена в синий цвет, второй – в желто-зеленый.

На рынке, кроме круглой, встречается и сегментная форма проводников. Ее целесообразно использовать при изготовлении кабелей большого диаметра для компактности, чтобы не оставалось пустот между отдельными жилами.

Если токоведущие жилы имеют круглую форму, все свободное пространство между ними может заполняться пластикатом – материалом, по своим свойствам напоминающим кабельную изоляцию

В изделиях ВВГ маленького диаметра – до 25 мм – внутреннее заполнение может не применяться.

Какие бывают проблемы при использовании кабеля

Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.

Основными факторами, влияющими на процесс старения изоляции, являются:

• механические нагрузки (вибрации, электродинамические усилия);
• химическое воздействие агрессивных веществ;
• попадание влаги;
• окисление и регулярное тепловое воздействие;
• перенапряжение.

Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.

Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.

Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).

Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя

Как использовать

Подходит для районов, где поддерживается тропический или умеренный, холодный климат. Чаще всего укладка идёт на суше, но допустим вариант с озёрами и реками, высотой до 4300 метров над уровнем моря.

Кабель применяют при строительстве различных объектов, когда прокладывают траншеи. Метод прокладки выбирают в зависимости от целей, поставленных перед мастером. Для этого используют разные поверхности, в основе которых — негорючие материалы. Вот лишь некоторые допустимые примеры:

• Бетон.
• Штукатурка.
• Кирпич.
• Гипс.

Один из вариантов — открытая прокладка, под разными конструкциями подвесного типа. Расшифровывать каждый материал можно по-разному.

Главное — чтобы на изделие не оказывалось каких-либо механических воздействий. Нужно заранее подумать о механической защите, если такая вероятность присутствует. Для этого можно выбирать один из следующих компонентов:

• Гофрорукава.
• Металлические рукава.
• Трубки.
• Специальные каналы, у которых свои свойства.

Защитные элементы нужны и в том случае, когда материалы вокруг — легковоспламеняемые.

Скрытый метод монтажа — самый популярный. Его часто выбирают, если кабель закладывают под штукатурку. Главное — предварительная подготовка путём проделки канавок в стенах, следующей идёт обработка изделия цементной штукатуркой. Дополнительная защита в этой ситуации не нужна, ведь механические воздействия и так исключены.

Под землёй провода тоже запрещают прокладывать, не применяя специальных защитных элементов. Чаще всего для этого используют коробки, обладающие достаточной степенью герметичности. Применяться могут и другие конструкции.

Как кабели выглядят вблизи

Характеристики кабеля ВВГ

Имея представление о строение кабеля ВВГ можно говорить и о его основных характеристиках. Все их условно можно разделить на электрические и механические. И для более детального анализа давайте рассмотрим их отдельно.

Электрические характеристики кабеля ВВГ

Начнем с электрических характеристик, которые для любого электрического устройства являются определяющими.

И здесь нас в первую очередь интересует эффективность и надежность:

Одной из важнейших электрических характеристик любого проводника является его сопротивление. Эта величина позволяет определить потери в кабеле и напрямую зависит от его сечения. Так, например, для жил кабеля с сечением в 1 мм2 сопротивление должно быть не более 18,1Ом/км длины кабеля. А для кабеля сечением в 10 мм2 это значение уже должно составлять не более 1,83Ом/км.

Сопротивление изоляции жил кабеля ВВГ

• Например, кабель на номинально напряжение до 660В и сечением более 10 мм2 должен иметь сопротивление изоляции не менее 7Мом. А такой же кабель, но на номинальное напряжение в 6кВ должен иметь минимальное сопротивление изоляции в 50Мом.
• Важным значением для определения электрических параметров является и испытательное напряжение. Перед приемкой в эксплуатацию любой кабель должен пройти входные испытания. Так вот провода электрические ВВГ на напряжение до 660В должны не менее 10 минут выдерживать напряжение в 3кВ. А кабели с номинальным напряжением в 6кВ и вовсе должны выдерживать 4 часа напряжение в 18кВ.

Механические характеристики кабеля ВВГ

Механические характеристики не менее важны. И это касается не только монтажа кабеля, но и его эксплуатации. Ведь в механические характеристики отнесены такие важные параметры как допустимые температуры, уровни возможного растяжения и многое другое.

Радиус изгиба кабеля

Одним из важнейших параметров для любого кабеля является степень его гибкости. Как мы уже говорили выше данный кабель не относится к гибким. Так радиус его изгиба должен быть не менее 10 размеров его диаметра.

• Важным параметром является и так называемое навивание. Так кабель ВВГ должен нормально выдерживать навивание в 20 или 15 диаметров, одножильный и многожильный соответственно. Допустимое отклонение после навивания не должно превышать 5%.
• Что касается температурных параметров эксплуатации, то они достаточно широки. Так кабель ВВГ может применяться при температурах от -50⁰С до +50⁰С. При этом нормальная рабочая температура кабеля может достигать 70⁰С.

На фото основные характеристики кабелей ВВГ

• А вот если вы собрались монтировать кабель ВВГ своими руками, то должны знать. Что осуществлять монтаж при температуре ниже -15⁰С не рекомендуется. Это связано с возможностью повреждения изоляции.
• В то же время максимальная температура жил кабеля может достигать 350⁰С. Но это допустимо только в случае протекания через кабель токов короткого замыкания и очень ограниченное время.

Бухта кабеля ВВГ

Что касается эксплуатационных характеристик, то на кабели ВВГ обычно предоставляют гарантию в 5 лет. А вот срок службы такого проводника рассчитан в 30лет. Но при правильных условиях эксплуатации он может быть значительно продлен.

Область применения кабеля ВВГ

Кабели ВВГ применимы во всех областях электроснабжения. Данные кабели предназначаются для эксплуатации в целях энергообеспечения и распределения электропотребителей, в установках напряжением 0,66, 1, 3 и 6 кВ переменного тока. Прокладка ведется внутри закрытых конструкций, и на воздушном пространстве (при защите от УФ-излучения, обледенения и иных неблагоприятных погодных условий). Так же, кабель ВВГ успешно используется в целях ремонта электросетей и реконструкции аварийных участков. Кабель ВВГ обладает множеством модификаций, вследствие чего характеристики могут сильно разниться. ВВГ нашел высокий спрос и в частном строительстве. Кабели приспособлены для использования в условиях высокой коррозионной нагрузки и для монтажа в условиях риска полного либо частичного затопления территории размещения. Это делает кабель применимым для монтажа в тоннелях, метрополитенах и кабельных канализациях. В случае монтажа непосредственно в грунтах (траншеях), необходимо использование железобетонных кабельных лотков и/или пеналов, так как в случае прокладки в земле, за счет отсутствия защитных покровов, кабель подвергается разрывам и сдавливанию. Кабели ВВГ применимы на участках, подверженных вибрациям.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.

Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.

О том, как производят различные кабели ВВГ, рассказывается в видеоролике:

Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.

А для не желающих ею пользоваться, скажем, что:

• для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
• для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
• для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
• для электроплит – желательно не менее 6 мм.

При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1. Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
